HS-E01超声波坐姿提醒仪

HS-E01超声波坐姿提醒仪说明书

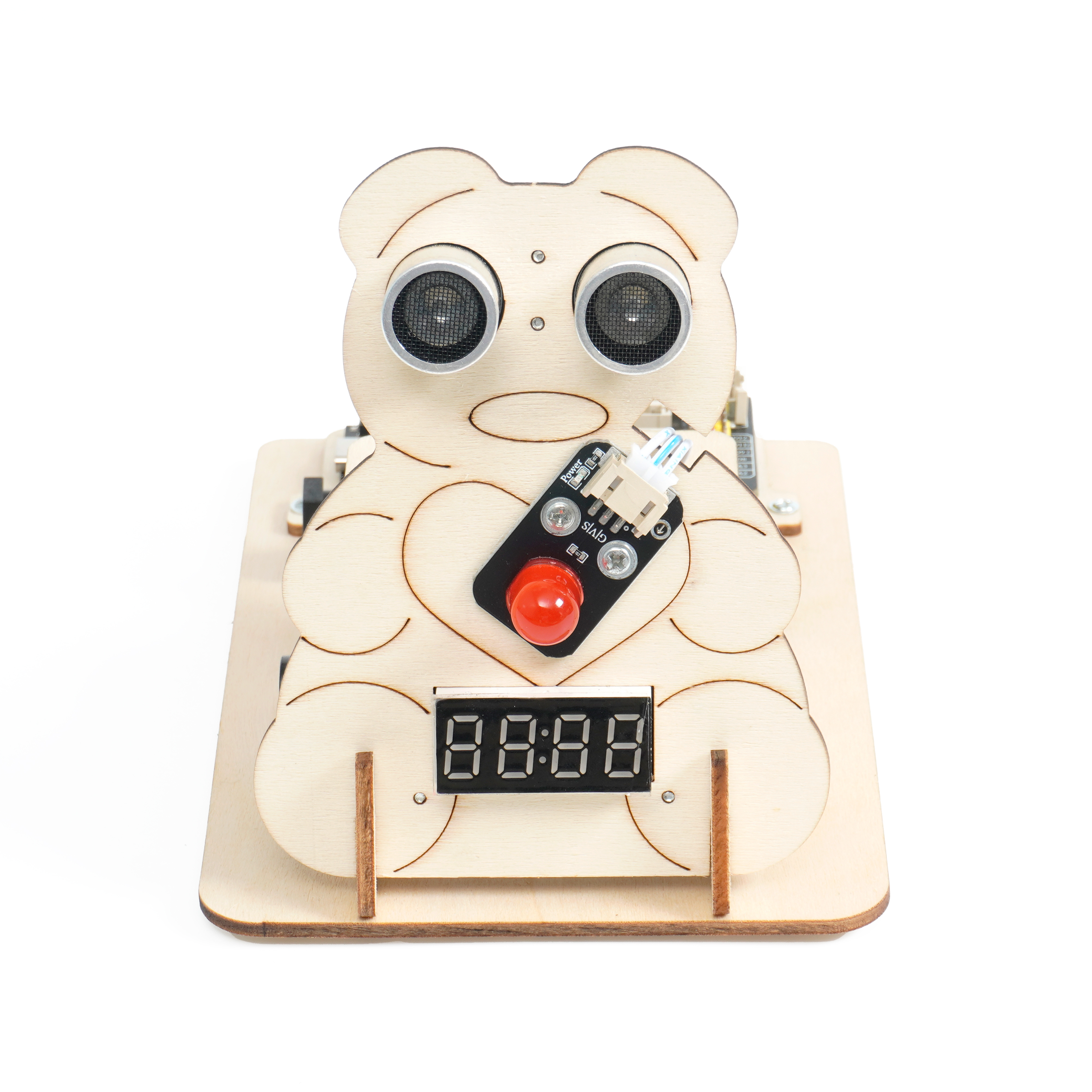

产品简介:

超声波坐姿提醒仪是一款由LED灯、有源蜂鸣器、超声波传感器、TM1637数码管等配件组合而成的智能套件。
本款套件可实现:超声波坐姿提醒仪可实现,当检测到坐姿距离小于30厘米时,LED灯将会亮起,并且有源蜂鸣器会发出提示声音。
当坐姿距离大于等于30厘米时,LED灯将会熄灭,并且提示声音也会关闭。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载)


准备工具及组装注意事项:

自备调试工具:带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书,按步骤进行组装,疑难问题请扫二维码关注公众号查看相关教程,或寻找在线QQ客服进行指导。


HS-E01超声波坐姿提醒仪 警告:

14岁以下人员必须在专业老师或有相关知识的成年人指导下使用! 该产品组装、调试需要使用相关工具,组装时请做好安全防范,避免受伤! 本产品为教学实验用品,请勿将其功能作为生活常规用品使用,会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池,将电池妥善保管!


示例程序下载:点击下载

(文件解压密码请查看您购买的商品条形码,商品数字条形码为解压密码)


HS-E01超声波坐姿提醒仪


STEP:1

HS-E01超声波坐姿提醒仪

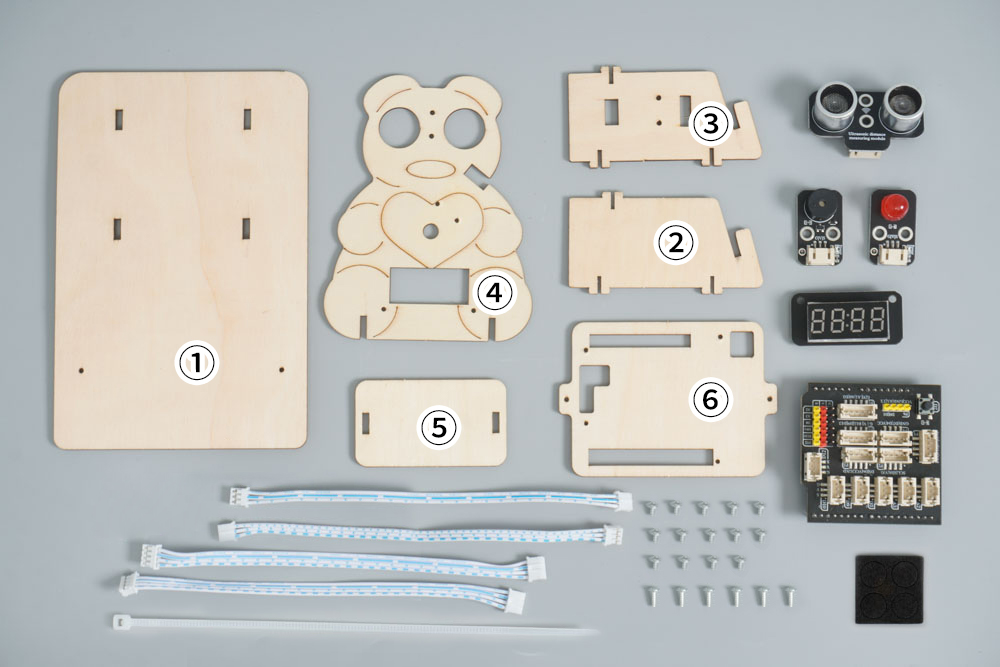

准备好所有配件及木板材料,木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。


STEP:2

HS-E01超声波坐姿提醒仪

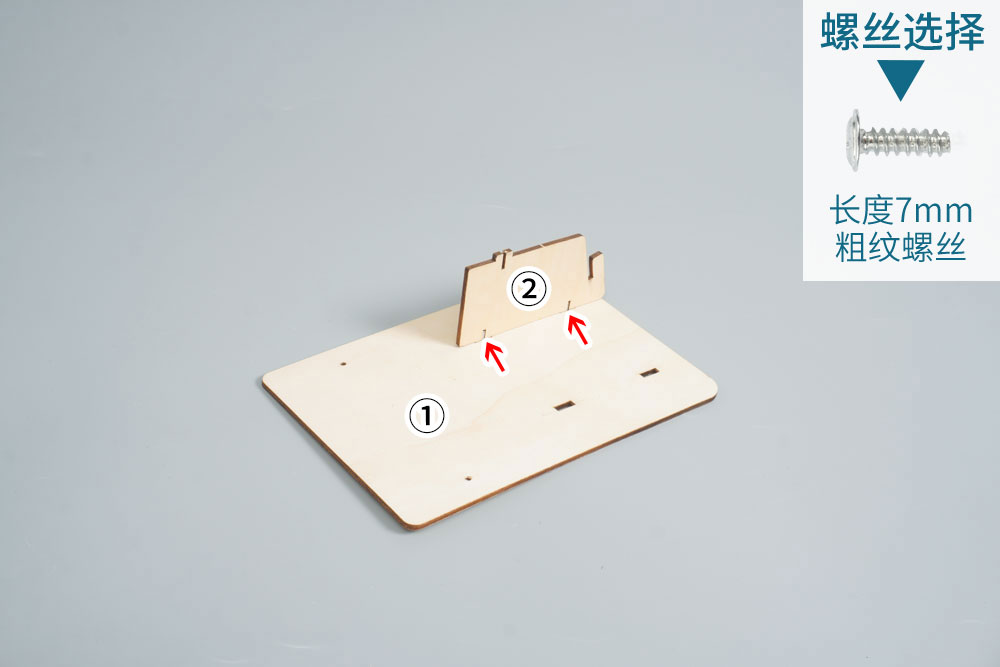

用7mm粗纹螺丝把②号板安装在①号板上。


STEP:3

HS-E01超声波坐姿提醒仪

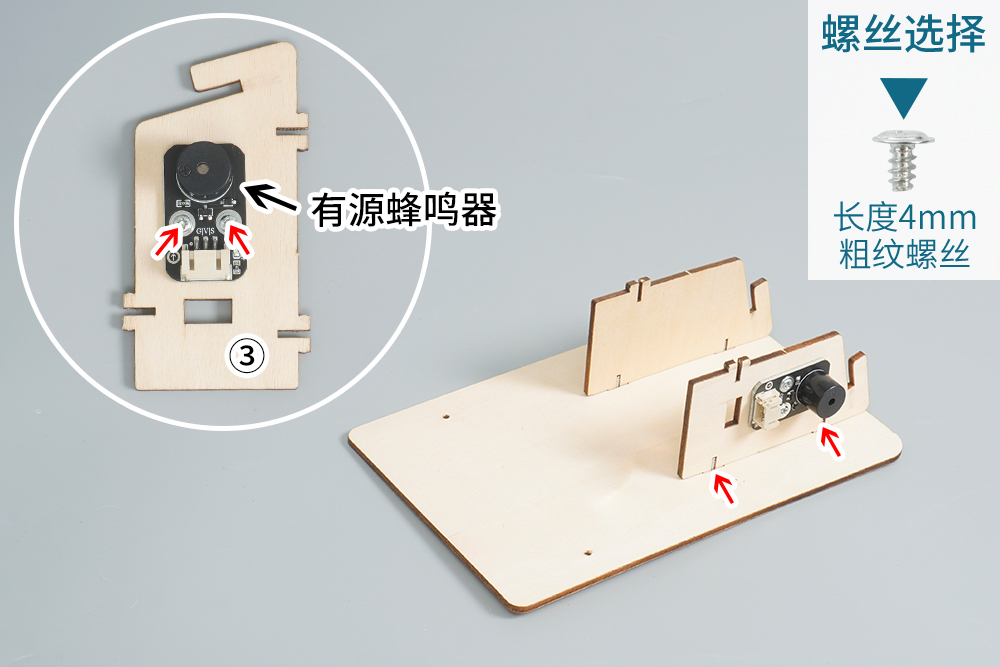

首先用4mm粗纹螺丝把有源蜂鸣器安装在③号板上,然后用7mm粗纹螺丝把③号板安装在①号板上。


STEP:4

HS-E01超声波坐姿提醒仪

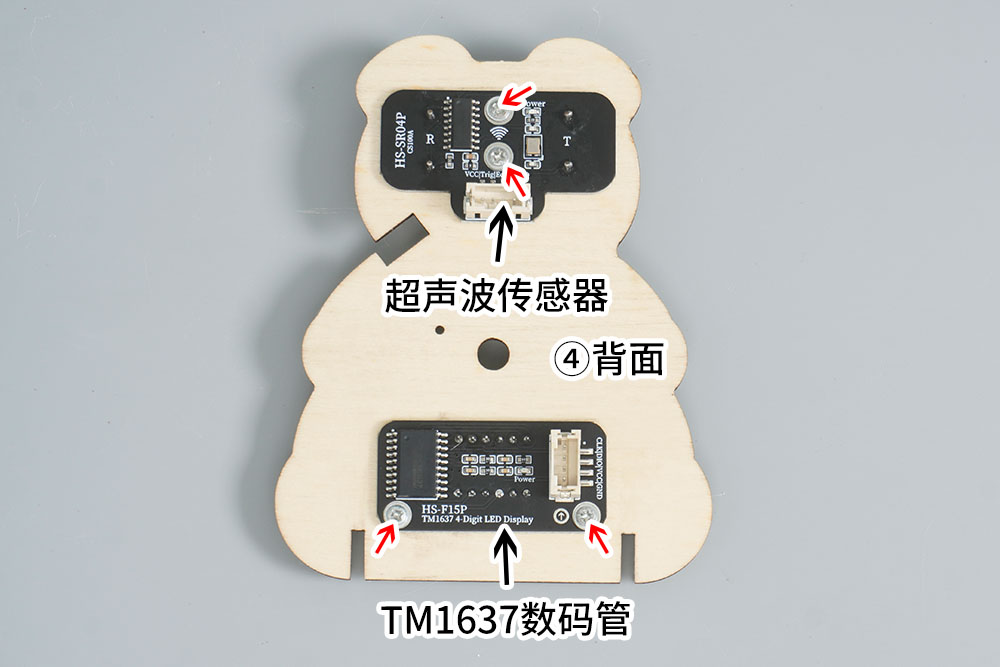

用4mm粗纹螺丝把超声波传感器和TM1637数码管安装在④号板背面。


STEP:5

HS-E01超声波坐姿提醒仪

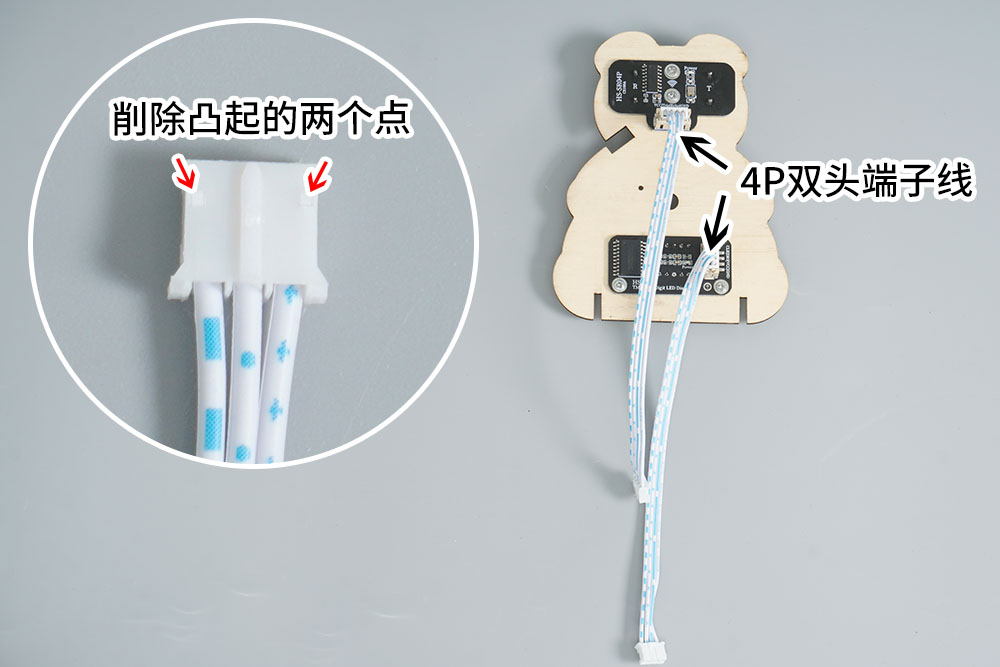

首先用小刀把所有的双头端子线削除端子头凸起部分,可以使端子线松一些,不会过紧,然后把两条15cm的4P端子线插入超声波传感器和TM1637数码管。
注意:使用小刀时请小心,做好安全防范,孩子务必在大人的陪同下使用小刀。


STEP:6

HS-E01超声波坐姿提醒仪

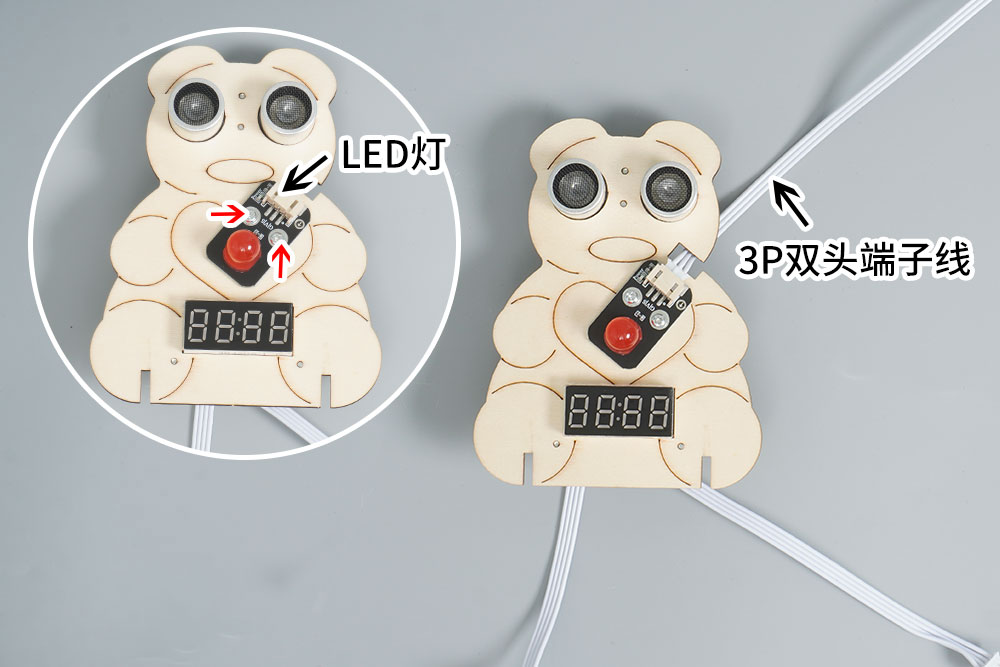

用4mm粗纹螺丝把LED灯安装在④号板正面,然后把15cm的3P双头端子线插入LED灯。


STEP:7

HS-E01超声波坐姿提醒仪

把④号板插入②、③号板上。


STEP:8

HS-E01超声波坐姿提醒仪

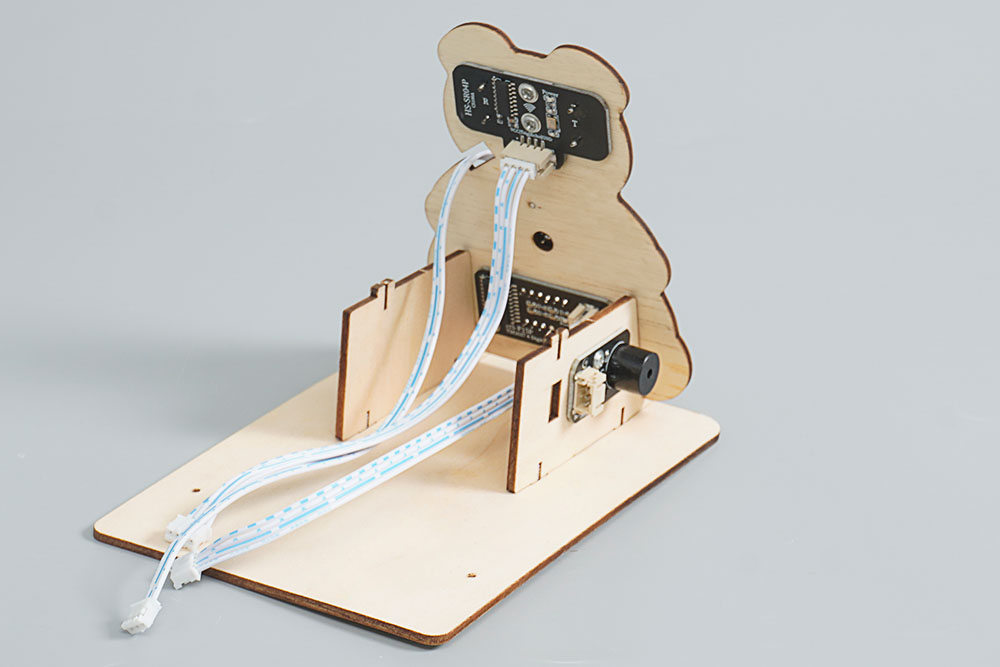

首先用7mm粗纹螺丝把⑤号板安装在②、③号板上,然后把15cm的3P双头端子线插入有源蜂鸣器。


STEP:9

HS-E01超声波坐姿提醒仪

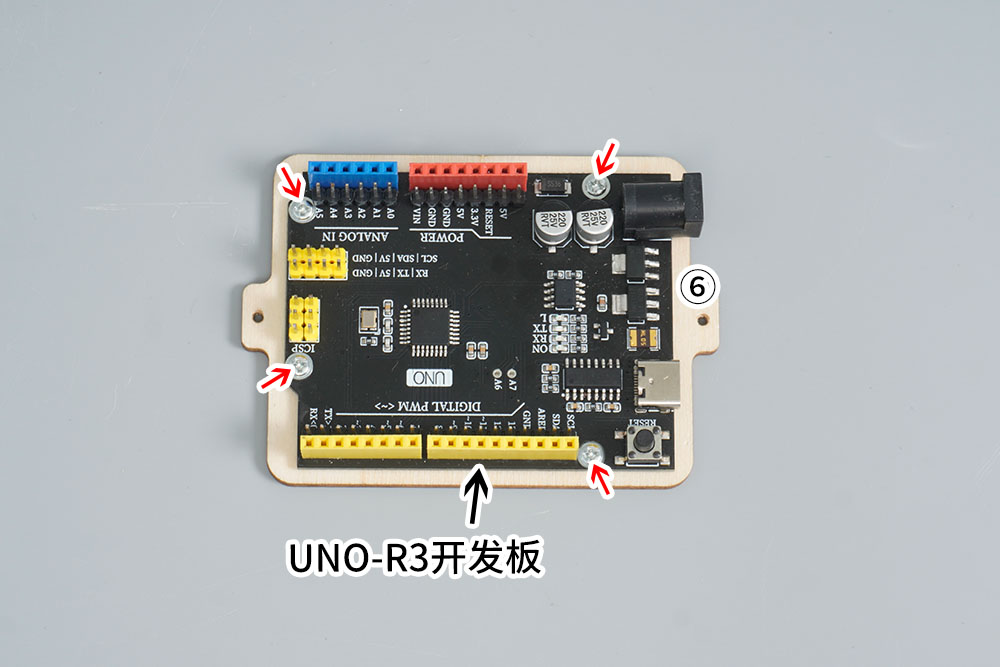

用4mm粗纹螺丝把UNO-R3开发板安装在⑥号板上。


STEP:10

HS-E01超声波坐姿提醒仪

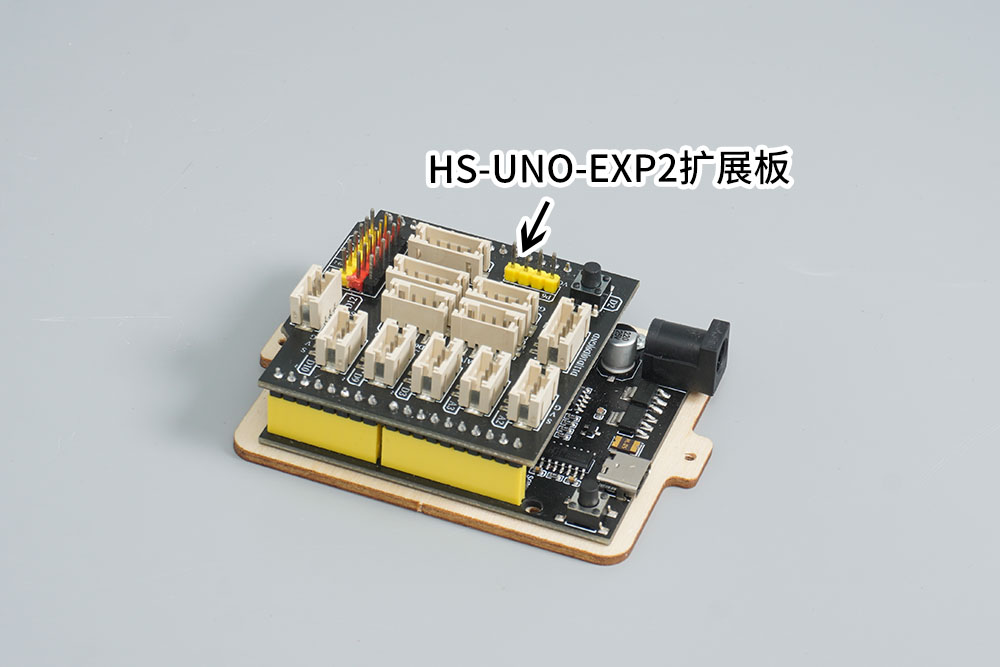

把HS-UNO-EXP2扩展板插入UNO-R3开发板上。注意:HS-UNO-EXP2和UNO-R3的朝向。


STEP:11

HS-E01超声波坐姿提醒仪

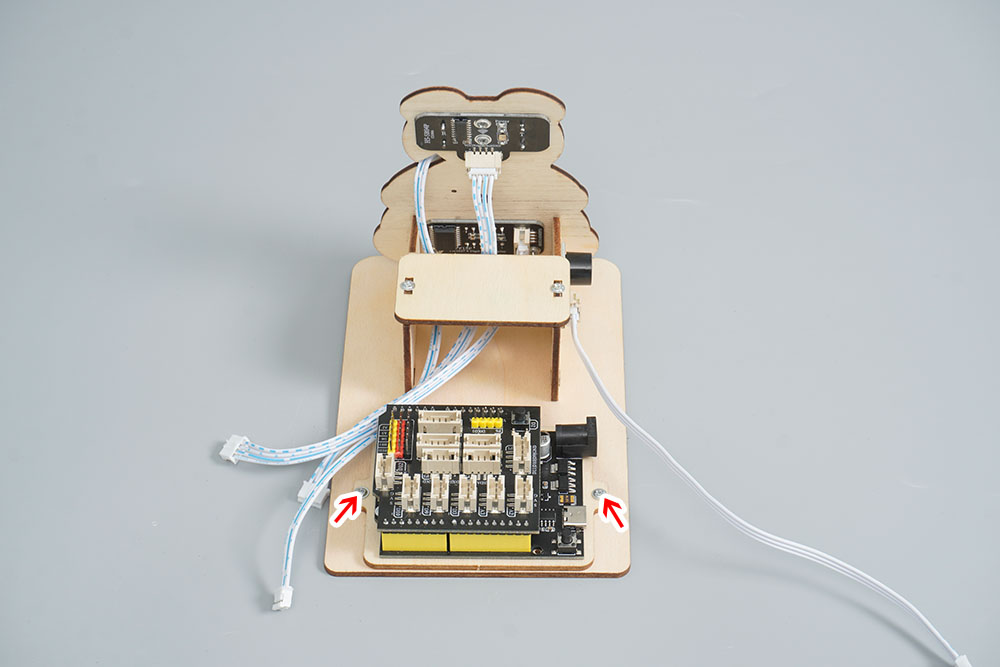

用4mm粗纹螺丝把⑥号板安装在①号板上。


STEP:12

HS-E01超声波坐姿提醒仪

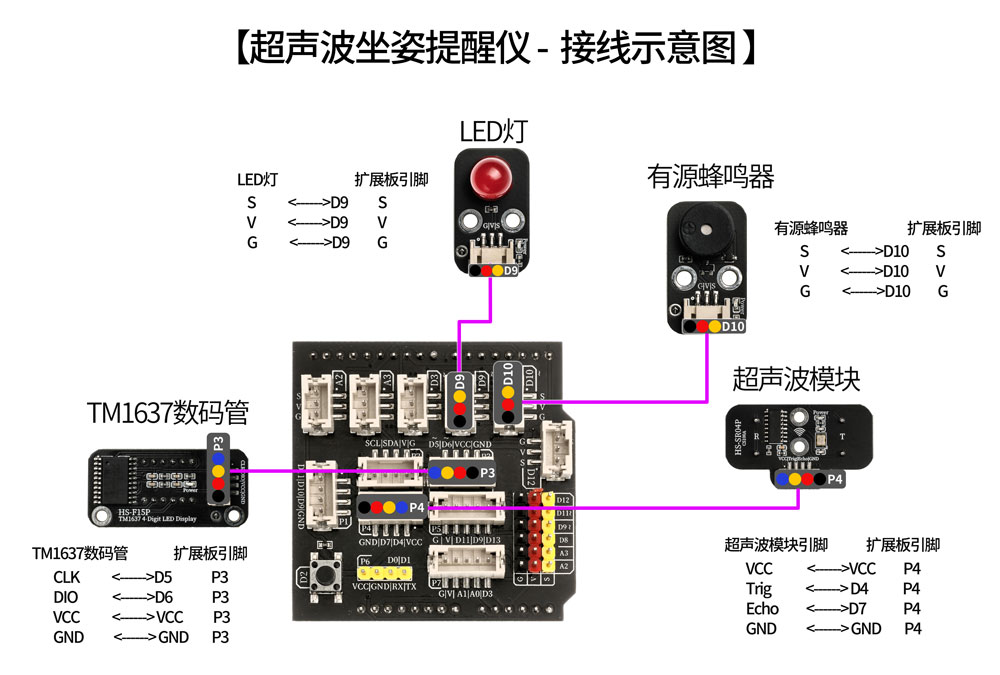

参考【超声波坐姿提醒仪-接线示意图】把超声波传感器、TM1637数码管、LED灯、有源蜂鸣器端子线的另一端插入HS-UNO-EXP2上,。注意:请核对好端口线序再插入,线序插错可能会烧坏电路板。


STEP:13

HS-E01超声波坐姿提醒仪

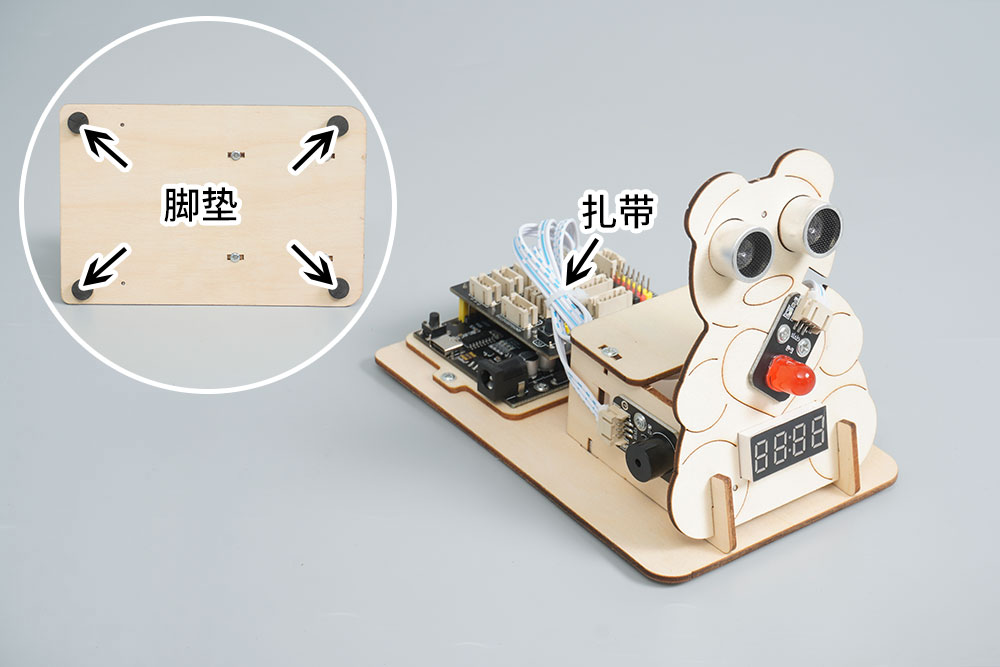

首先在①号板底部四个角贴上脚垫,然后使用扎带把导线扎好,最后剪掉多余的扎带。注意:使用剪刀时请小心,做好安全防范,孩子务必在大人的陪同下使用剪刀。


STEP:14

HS-E01超声波坐姿提醒仪

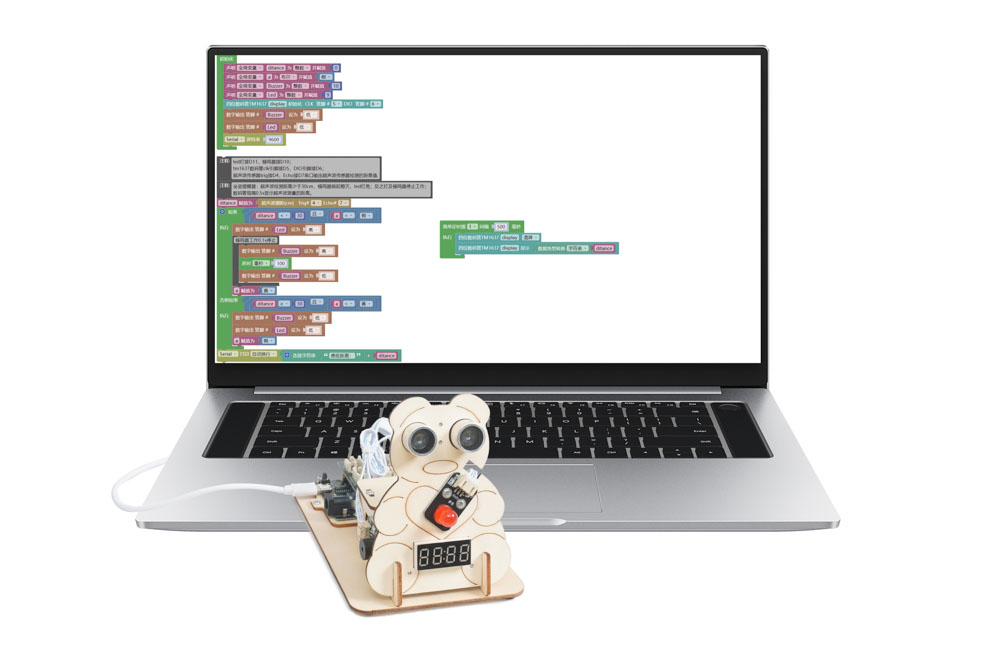

使用米思齐Mixly软件将该套件的超声波坐姿提醒仪示例程序5上传至UNO-R3开发板,(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载),超声波坐姿提醒仪可实现,当检测到坐姿距离小于30厘米时,LED灯将会亮起,并且有源蜂鸣器会发出提示声音。
当坐姿距离大于等于30厘米时,LED灯将会熄灭,并且提示声音也会关闭。本项目提供了5个示例程序,三个模块测试程序,两个综合程序,可以根据您的实际需求上传不同的示例程序。

注意:超声波坐姿提醒仪如果需要脱机工作,请自备或者购买DC头电池盒及14500尖头锂电池。(DC口输入电压:6V-12V电源)
