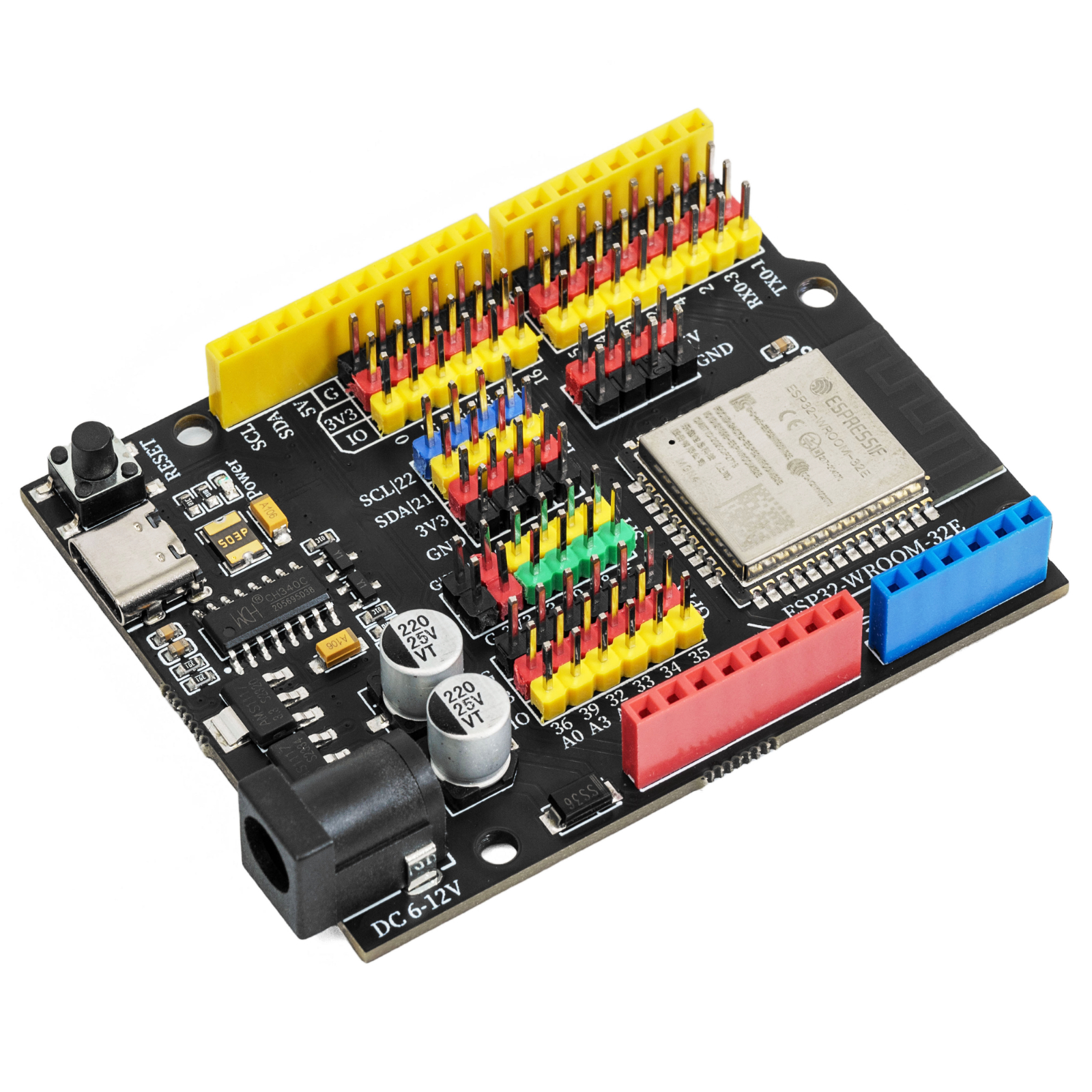

ESP32E-WROOM-32E

目 录 （点击目录列表可以跳转到相应位置）

  1. 介绍
  2. 技术规格
  3. 特征
  4. 电路板尺
  5. 开发版解析
  6. 传感器及扩展配件接口
  7. 驱动下载及安装
  8. 其它环境安装方法

1、介绍 点这里回到目录

该开发板使用的是乐鑫公司2023年发布的原装全新ESP32-WROOM-32E-N4/N8/N16。相比旧版本，改善了芯片制作工艺，减少了功耗损失，提高了信号质量等，保证了稳定优秀的使用体验。内置主频240MHz的双核Xtensa® 32-bit LX6处理器，448KB ROM，520KB SRAM , 16KB RTC SRAM，外扩Flash可选4M、8M、16M，以及支持丰富的I/O接口，同时支持Arduino等多种常见编程语言，使其拥有强大出色的性能和易用性。

2、技术规格 点这里回到目录

  • 名称：ESP32 UNO开发板
  • 型号：ESP32-W32E-UNO
  • 主控模组：ESP32-WROOM-32E
  • 串口芯片：CH340C
  • 时钟速度：240MHz
  • 外扩Flash:4MB/8M/16M
  • SRAM: 520KB
  • 内置ROM: 448KB
  • 无线传输：WiFi 802.11 b/g/n
  • 蓝牙4.2BR/EDR/BLE标准
  • 工作电压：5V
  • 输入电压：6-12V（DC直流）
  • 直流输出（G|V）：5V1A/3.3V1A
  • 下载接口：USB Type-C
  • I/O引脚：26个
  • 支持的编程软件：ArduinolDE，Mixly，mblock， Scratch等
  • 产品尺寸：68*54*15mm

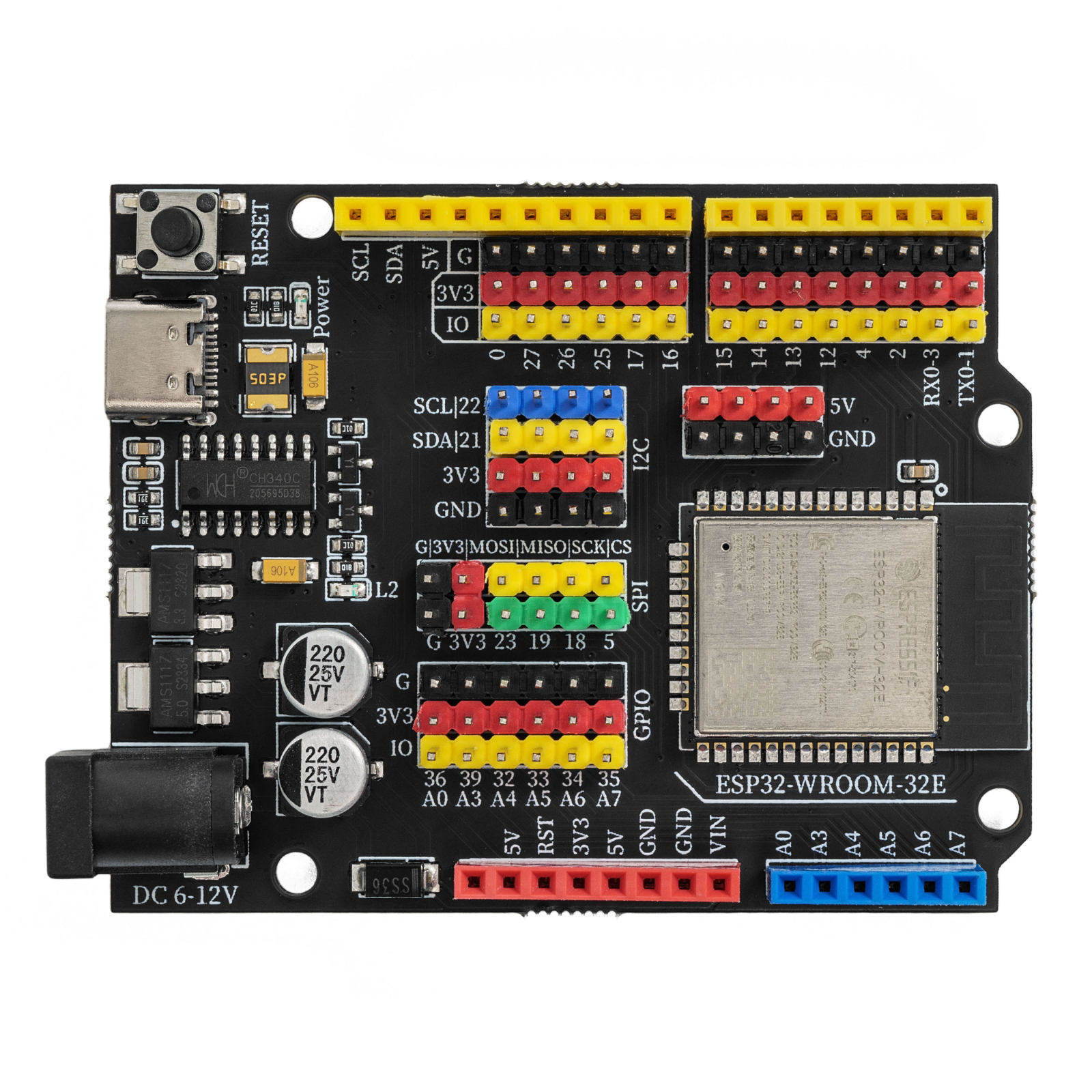

ESP32E-WROOM-32E

3、特征 点这里回到目录

1、使用的是乐鑫公司2023年发布的原装全新ESP32-WROOM-32E模组
2、加强供电，G|V能够提供最大5V1A/3.3V1A的输出能力
3、板载电路保护和电源选择电路
4、Type-C通信接口，无需区分正反，使用更方便
5、支持DC5525输入接口，允许6-12VDC输入
6、板载2.54间距G|V|S扩展排针接口，免扩展板使用

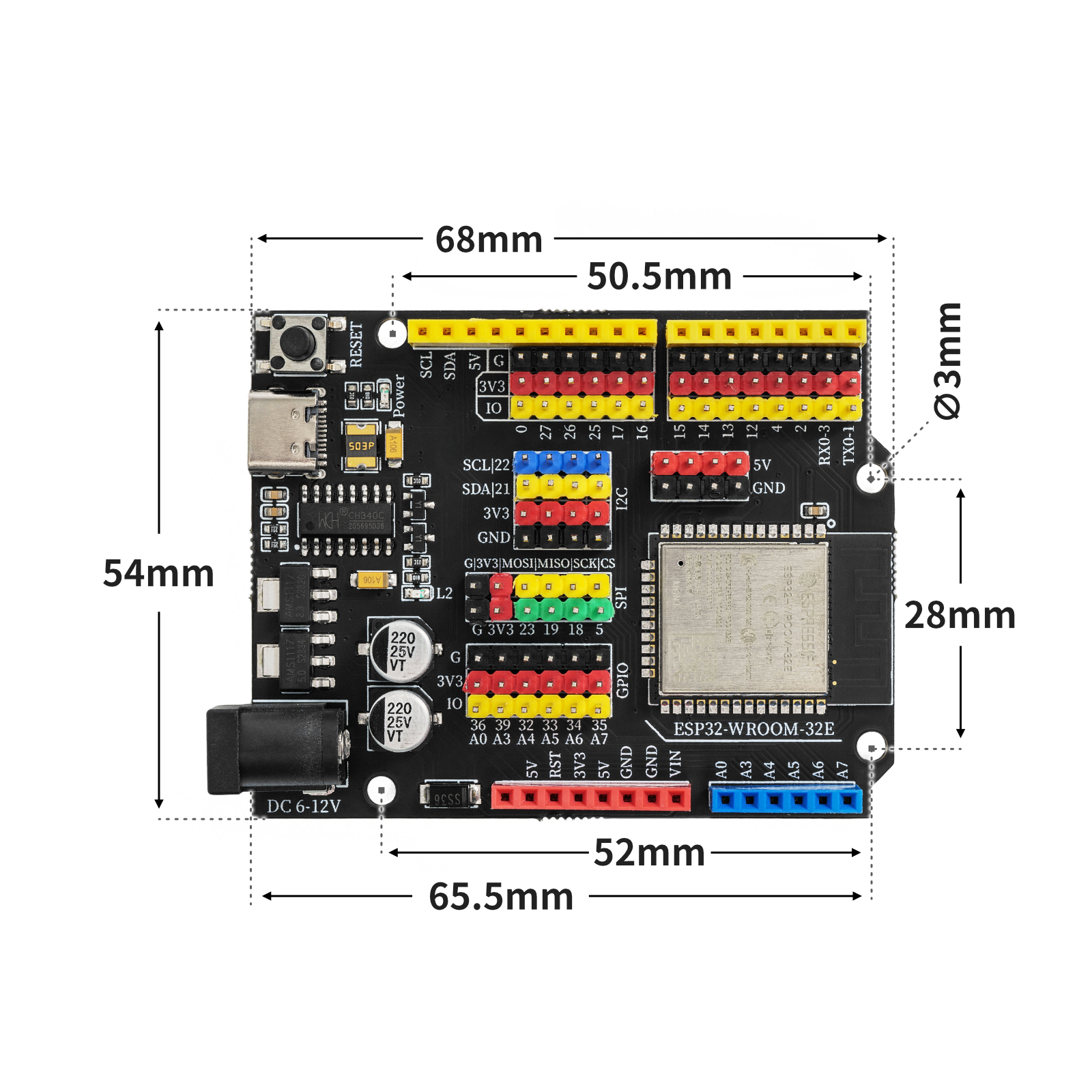

4、电路板尺寸 点这里回到目录

ESP32E-WROOM-32E

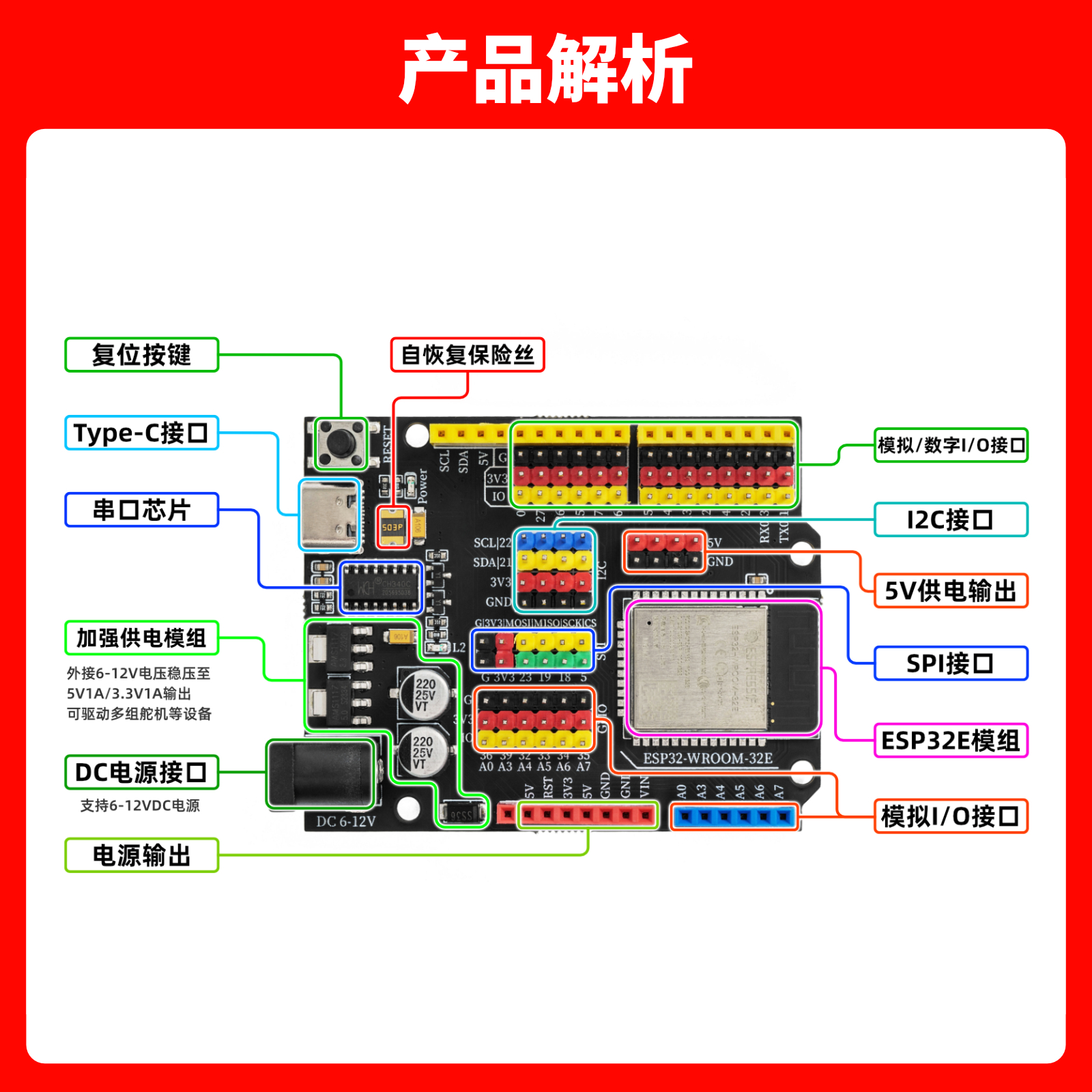

5、开发板解析 点这里回到目录

ESP32E-WROOM-32E

6、传感器及扩展配件接口 点这里回到目录

7、驱动下载及安装 点这里回到目录

Windows 7、8、10、11 系统 USB 驱动下载及安装方法：点击查看

Mac OS 系统 USB 驱动下载：CH34X USB串行Mac OS驱动程序下载安装说明

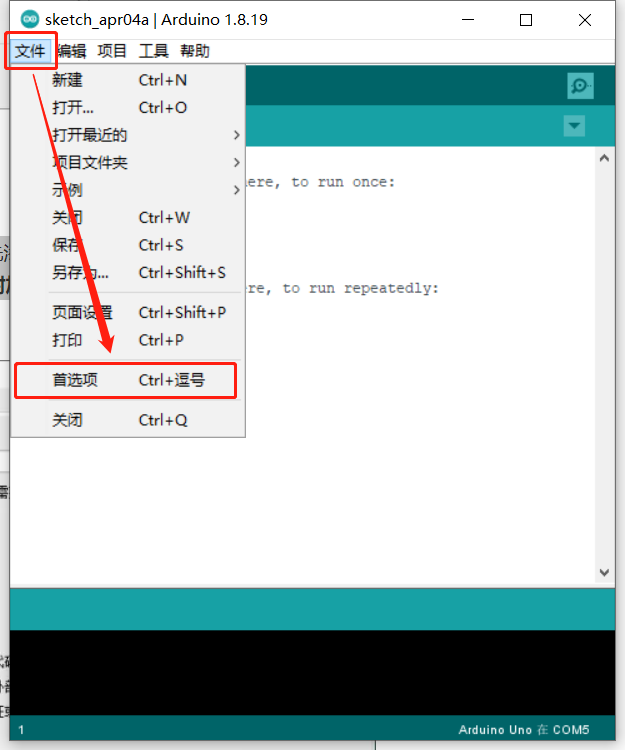

为了能够使用 Arduino IDE 开发 ESP32，你需要向 Arduino IDE 板管理器添加一个额外的源，然后安装 ESP32。我们需要先添加 ESP32 开发板附加网址。打开文件 菜单下的 首选项。

ESP32E-WROOM-32E

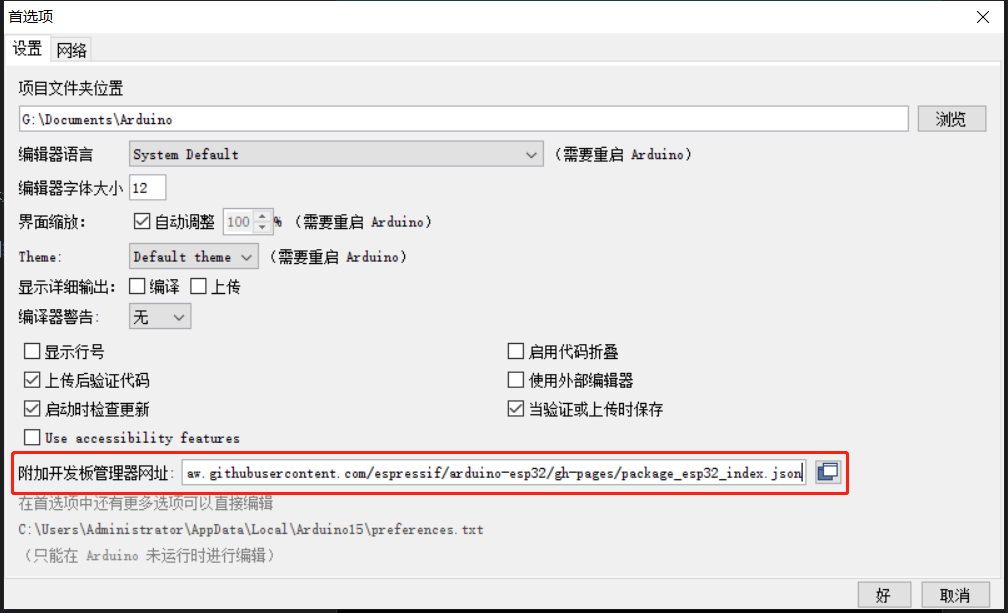

把下面的链接复制粘贴到 附加开发板管理网址 中：

https://espressif.github.io/arduino-esp32/package_esp32_index.json

ESP32E-WROOM-32E

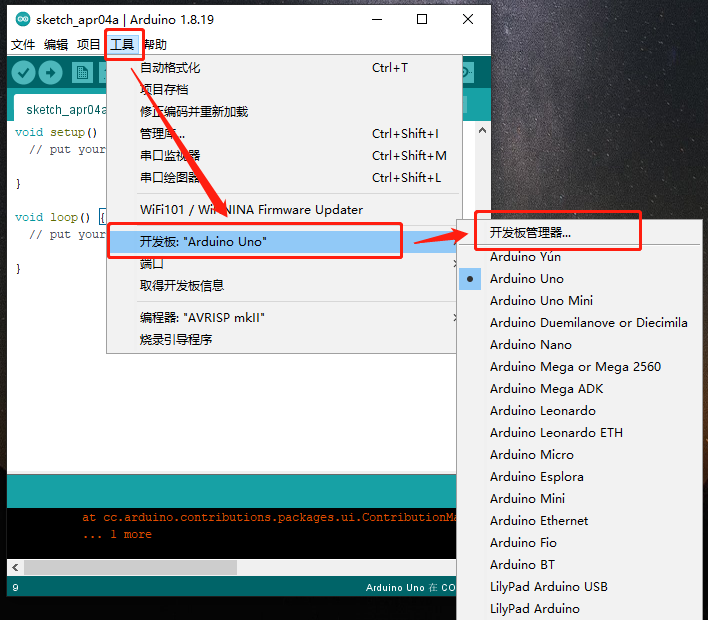

再安装 ESP32 开发板，选择 工具 菜单中的 开发板 -> 开发板管理器...

ESP32E-WROOM-32E

在搜索栏中搜索 esp32，可以看到 esp32 库，选择 2.0.4 版本，点击安装，等待安装完成即可。

ESP32E-WROOM-32E

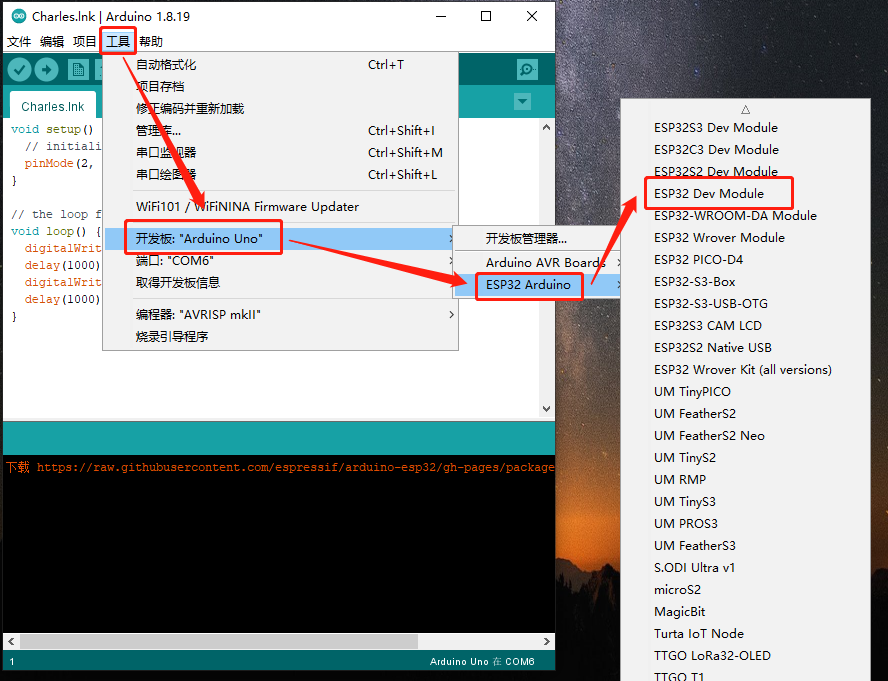

选择对应的开发板 ESP32 Dev Module，

ESP32E-WROOM-32E

选择好开发板后，工具菜单中就会多出一些选项，如果你不会调试的话，按照默认的即可。

接着，选择 ESP32 对应的端口，

ESP32E-WROOM-32E

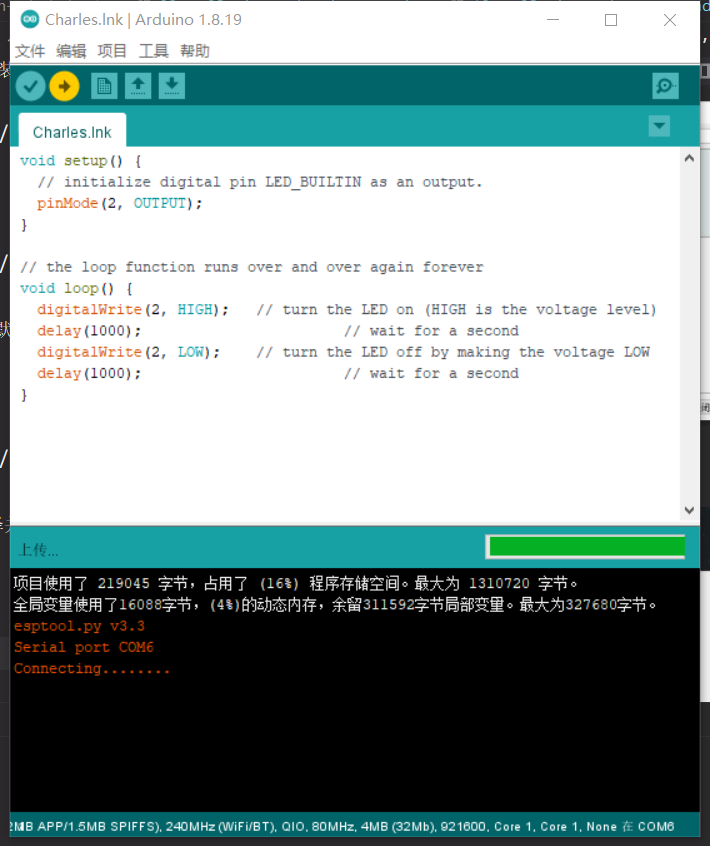

最后，我们打开资料包中 0.开机测试代码中的 Arduino 测试代码，编译并运行，

ESP32E-WROOM-32E

注意！！！如果以上方法行不通则可以参考以下方法：参考视频。
