HS-KEY4L 4P按键模块

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

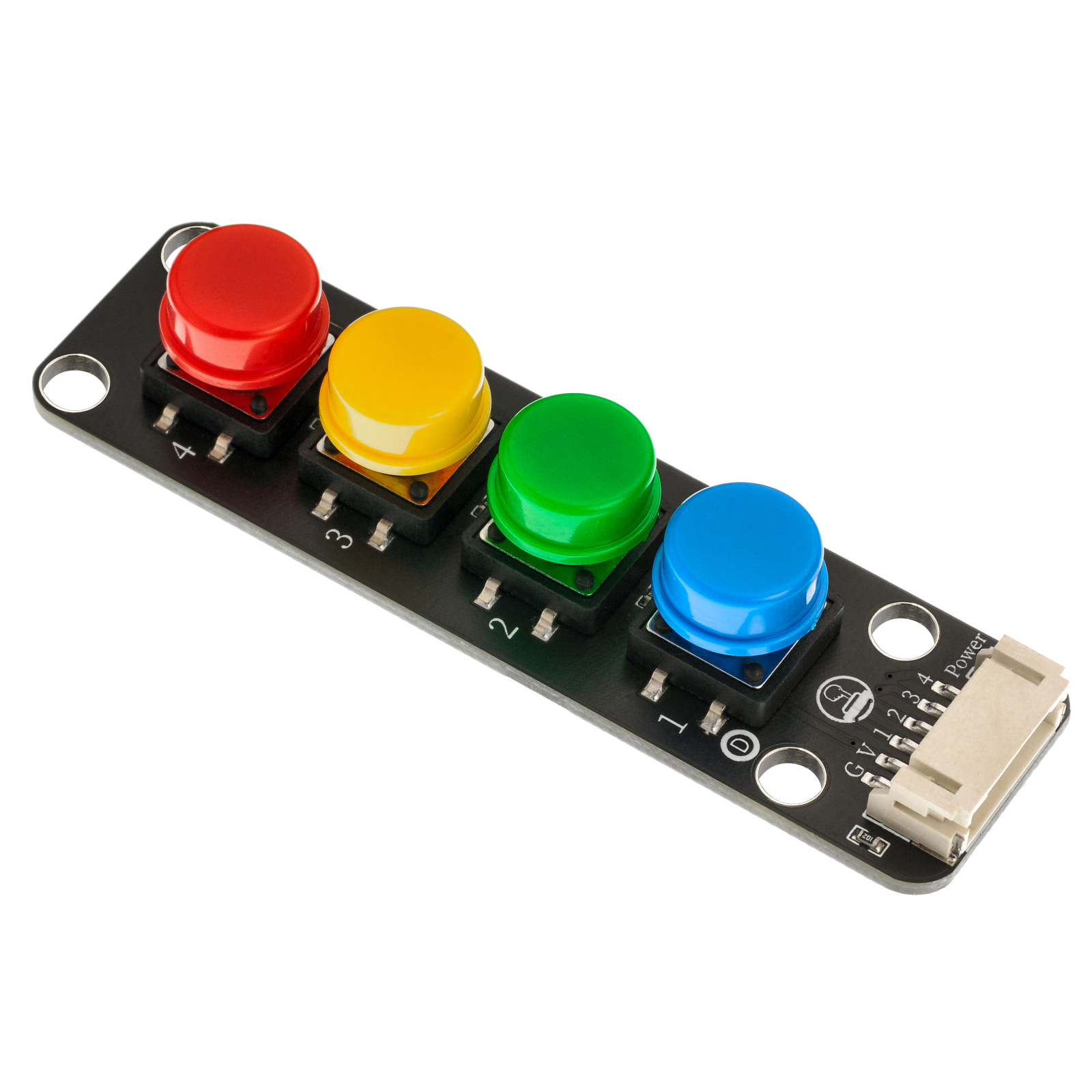

1、介绍 点这里回到目录

独立按键也称之为轻触开关,使用时以满足操作力的条件向开关操作方向施压,开关闭合接通;当撤销压力时开关即断开,其内部结构是靠金属弹片受力变化来实现通断的。如下四脚线路图我们可以很清晰的发现,正常情况下,按键的 1 和 2、3 和 4 脚是相连的;当我们按下按键时,四个脚相互接通;松开按键时,恢复正常状态。利用数字 I/O 可以实现按键控制,数字 I/O 端口的含义是INPUT 和 OUTPUT 接口,现在让我们尝试在 Arduino 中使用 I / O 的 INPUT 功能,即该功能是在本实验中从外部设备读取输出值。我们使用按键和 LED 灯来完成使用 INPUT 和 OUTPUT 作为组合的实验。我们的按键模块当按键被按下时输出低电平,当松开时,输出是高电平。

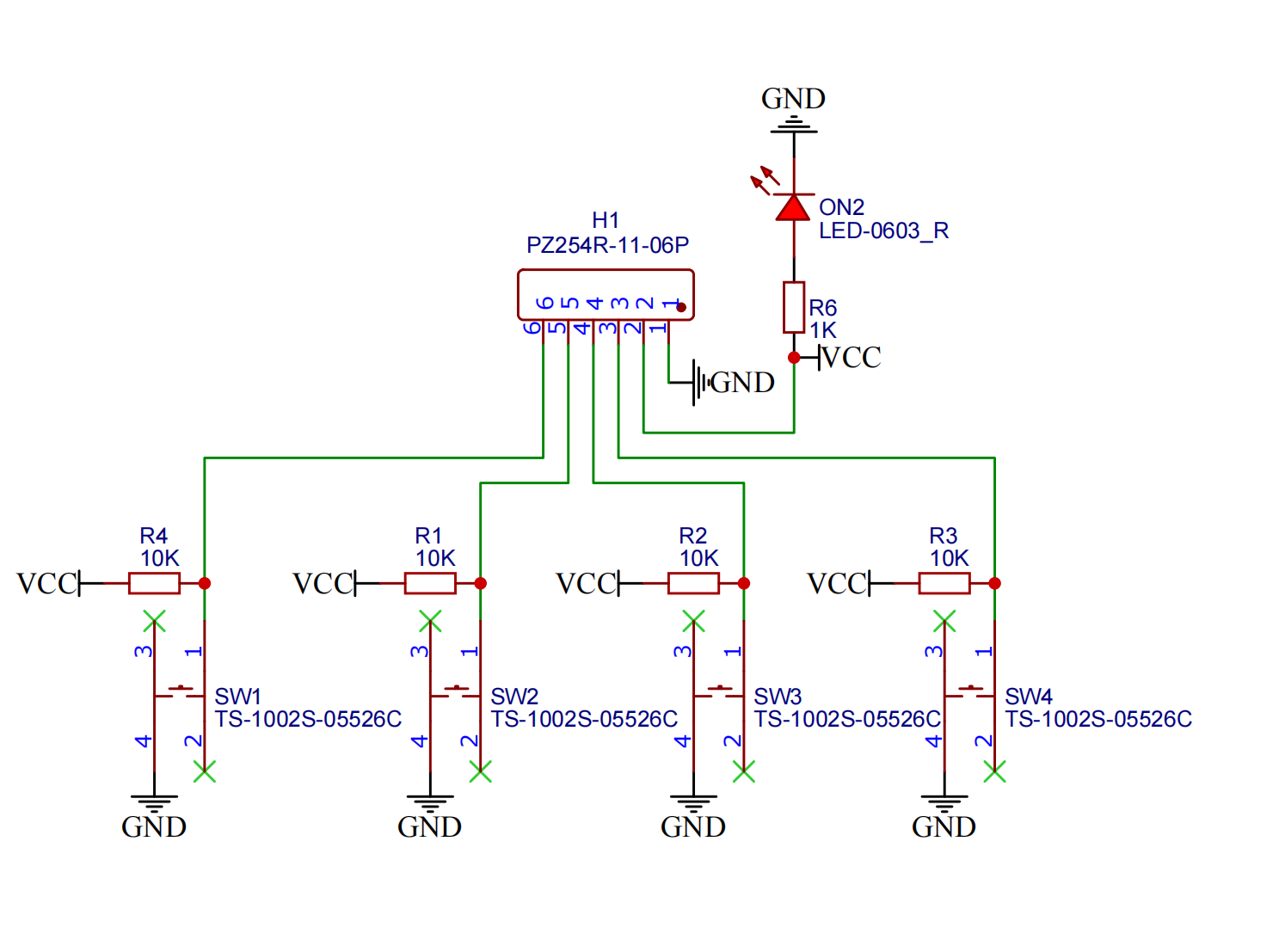

2、原理图 点这里回到目录

HS-KEY4L  4P按键模块`


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
1 数字信号引脚
2 数字信号引脚
3 数字信号引脚
4 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0 端子线

  • 安装方式:四螺丝固定


4、电路板尺寸 点这里回到目录

HS-KEY4L  4P按键模块


5、Arduino IDE示例程序 点这里回到目录

Arduino UNO 示例(适用于Mixly IDE、Arduino IDE):

volatile int light;

void setup(){
  light = 0;
  pinMode(6, OUTPUT);
  analogWrite(6, 0);
  pinMode(A0, INPUT);
  pinMode(A1, INPUT);
  pinMode(A2, INPUT);
  pinMode(A3, INPUT);
}

void loop(){
  //led灯接D6引脚:四位按键模块1~4分别接开发板A0,A1,A2,A3

  if (digitalRead(A0) == 0) {
    light = 0;

  } else if (digitalRead(A1) == 0) {
    light = 30;
  } else if (digitalRead(A2) == 0) {
    light = 125;
  } else if (digitalRead(A3) == 0) {
    light = 255;
  }
  delay(10);
  analogWrite(6, light);

}

ESP32 Python 示例(适用于Mixly IDE /米思齐)
(开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 ):

import machine


pin39 = machine.Pin(39, machine.Pin.IN)
pin36 = machine.Pin(36, machine.Pin.IN)
pin35 = machine.Pin(35, machine.Pin.IN)
pin34 = machine.Pin(34, machine.Pin.IN)
pwm2 = machine.PWM(machine.Pin(2))
light = 0
while True:
if pin39.value() == 0:
light = 0
elif pin36.value() == 0:
light = 15000
elif pin35.value() == 0:
light = 30000
elif pin34.value() == 0:
light = 60000
pwm2.duty_u16(light)


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

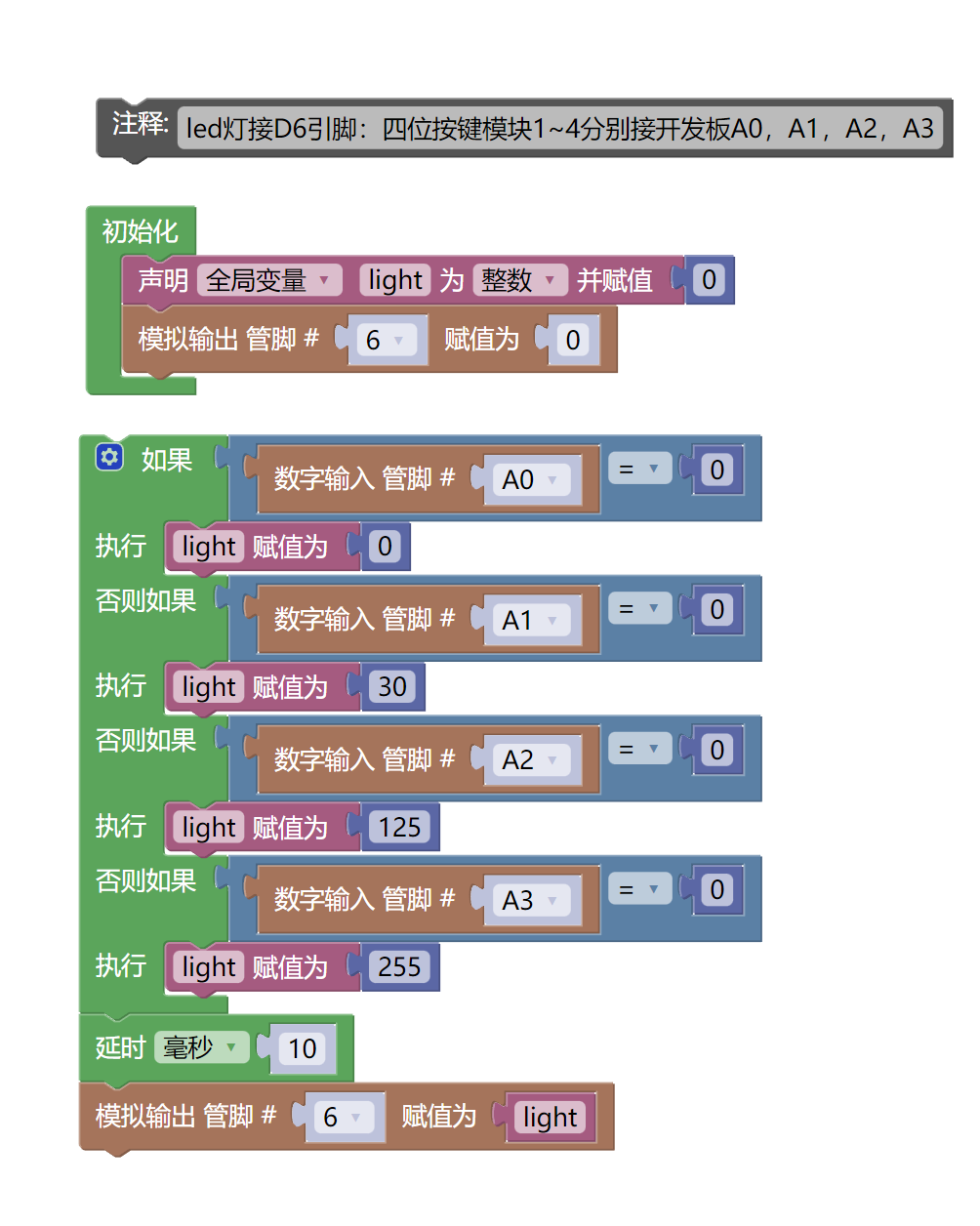

Arduino UNO 图形化示例程序:点击下载

HS-KEY4L  4P按键模块

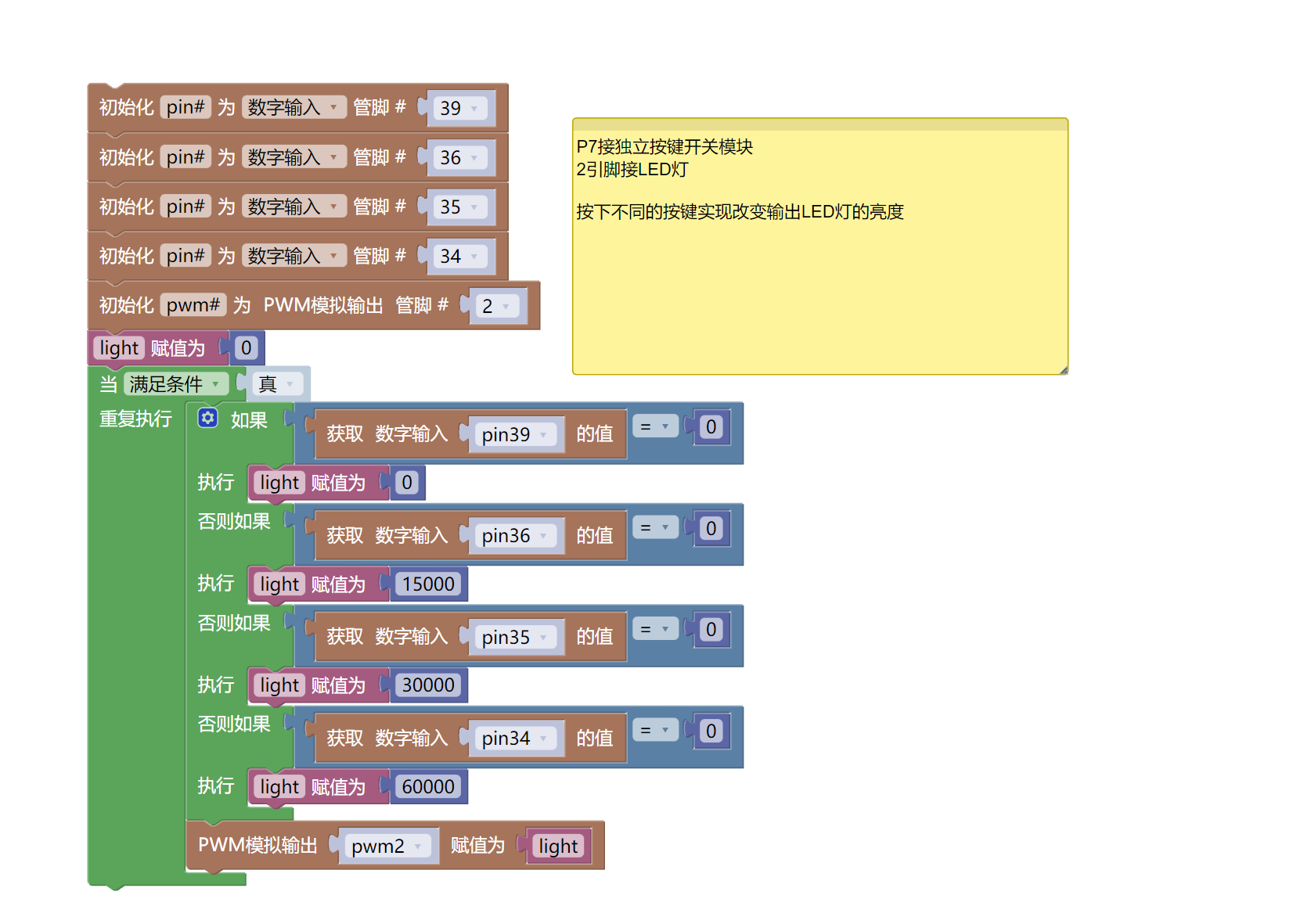

ESP32 Python图形化示例程序:点击下载

HS-KEY4L  4P按键模块


7、测试环境搭建 点这里回到目录

Arduino UNO 测试环境搭建

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • LED灯模块(HS-F08L)*1
  • 4P按键模块(HS-KEY4L)*1
  • PH2.0 6P双头端子线 *1条
  • PH2.0 3P双头端子线 *1条

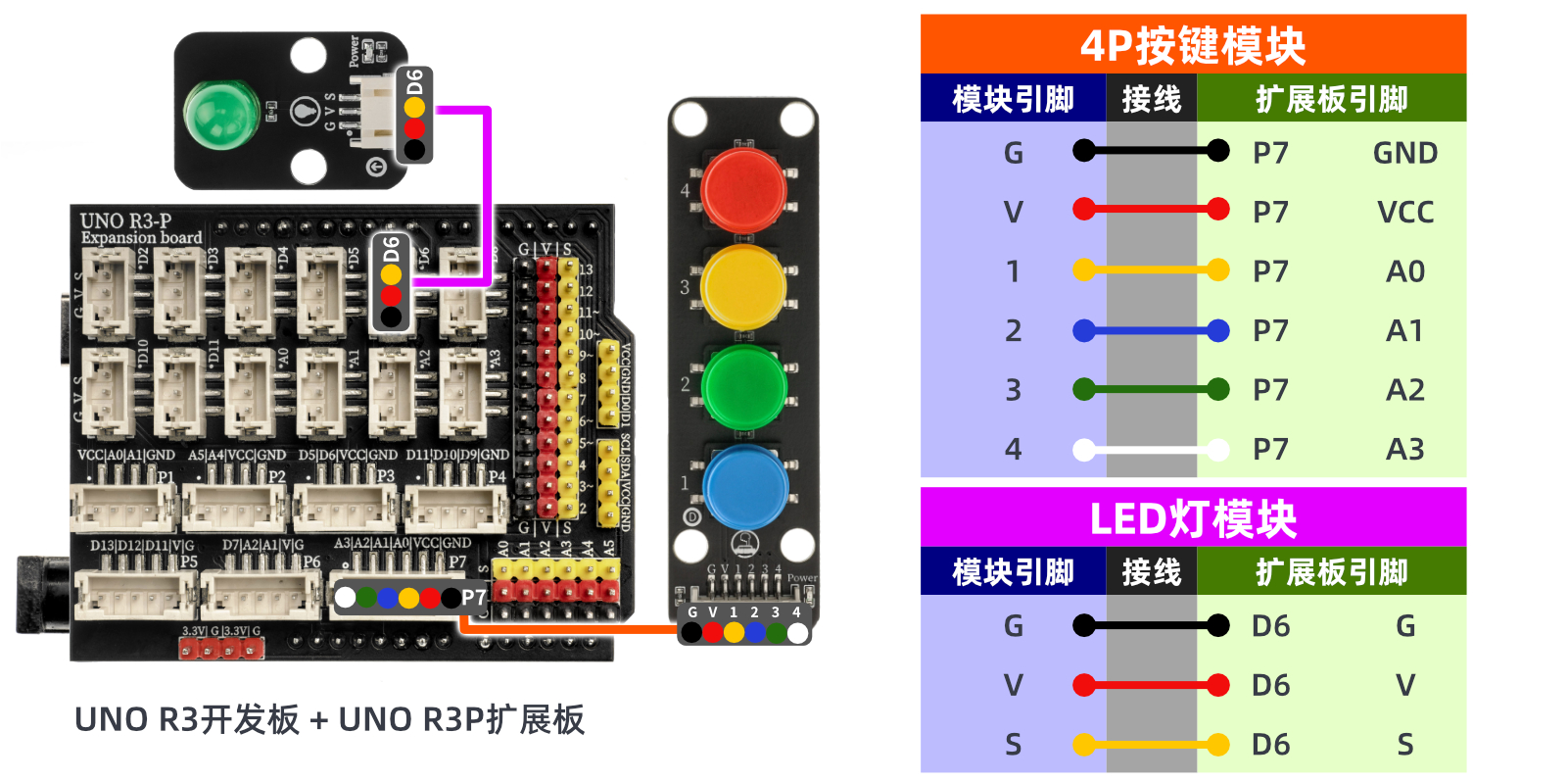

电路接线图:

HS-KEY4L  4P按键模块


ESP32 Python 测试环境搭建


8、视频教程 点这里回到目录

Arduino UNO视频教程点击查看

ESP32 Python视频教程:


9、测试结论 点这里回到目录

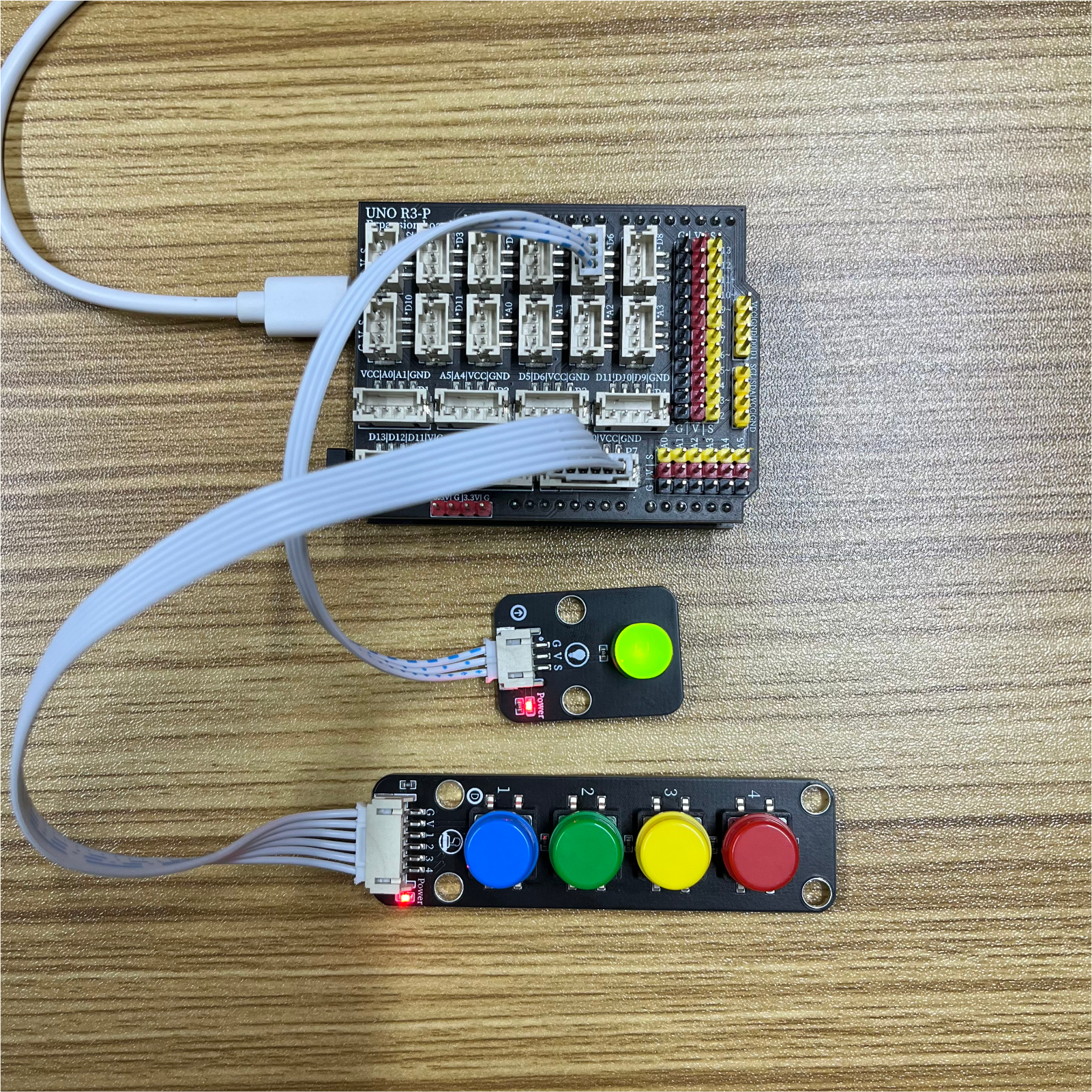

Arduino UNO测试结论:

HS-KEY4L  4P按键模块

器件连接好线之后,将上述程序烧录到Arduino UNO 开发板之后,接通电源。触发按键的信号口输出高低电平,通过判断信号口的高低电平状态,我们的按键模块按下时,输出低电平(0),否则输出高电平(1),达到目的。按下按键SW1将使得 LED 熄灭,按下按键SW2将使得LED发出微光,按下按键SW3将使得LED发出正常光,按下按键SW4使得LED发出强光。


ESP32 Python测试结论:器件连接好线之后,将上述程序烧录到ESP32 开发板之后,接通电源。触发按键的信号口输出高低电平,通过判断信号口的高低电平状态,我们的按键模块按下时,输出低电平(0),否则输出高电平(1),达到目的。按下按键SW1将使得 LED 熄灭,按下按键SW2将使得LED发出微光,按下按键SW3将使得LED发出正常光,按下按键SW4使得LED发出强光。


点这里回到目录
