HS-S24A 数字温度传感器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. 添加Arduino库文件
  6. ArduinoIDE 示例程序
  7. 米思齐 Mixly 示例程序(图形化语言)
  8. Arduino测试环境搭建
  9. 视频教程
  10. 测试结论

1、介绍 点这里回到目录

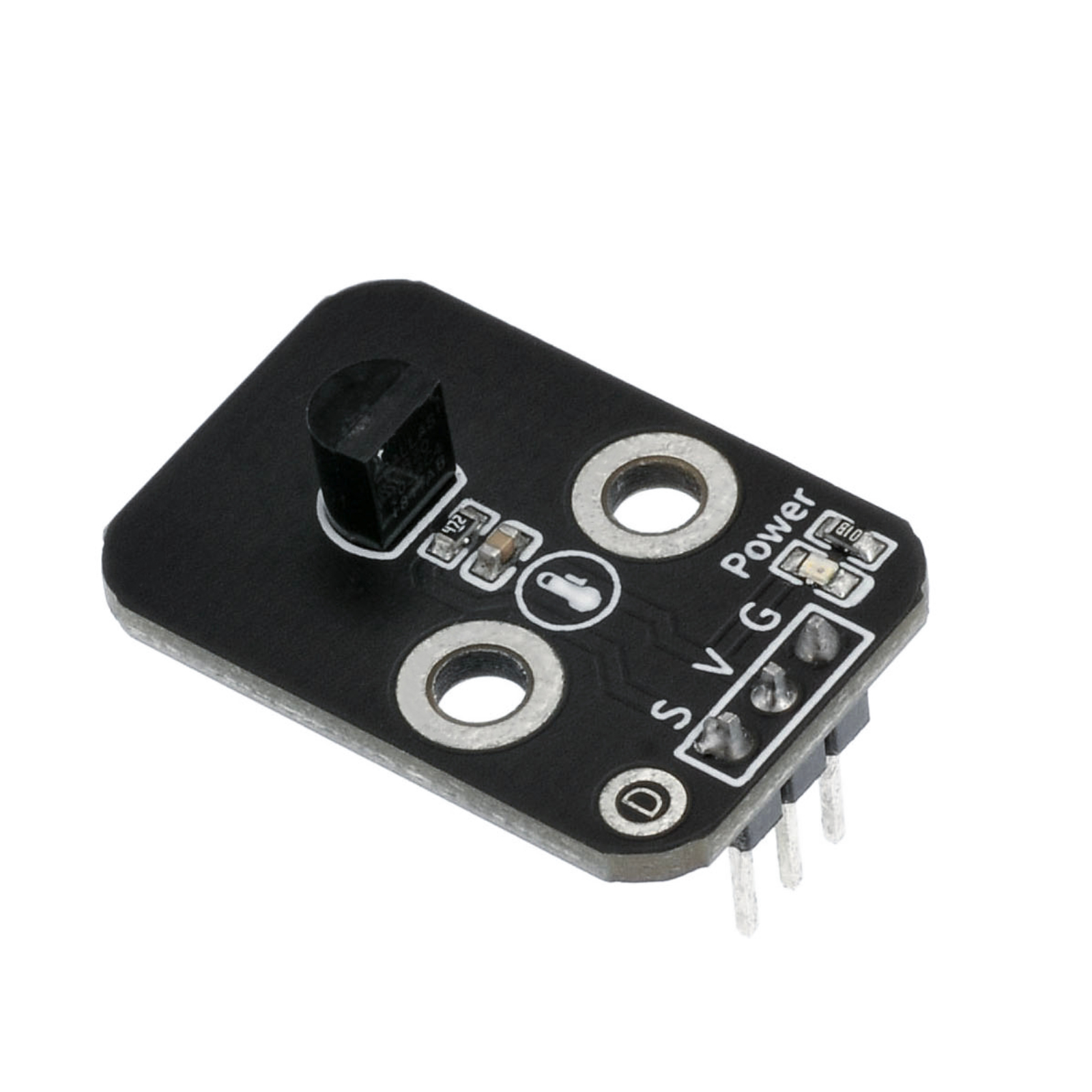

18b20数字温度传感器是常用的数字温度传感器,其输出的是数字信号,具有体积小,抗干扰能力强,精度高的特点。数字温度传感器接线方便, 封装后的可用于电缆沟测温,高炉水循环测温,锅炉测温,机房测温,农业大棚测温,洁净室测温,弹药库测温等各种非极限温度场合。耐磨耐碰,体积小,使用方便,封装形式多样,适用于各种狭小空间设备数字测温和控制领域。


2、原理图 点这里回到目录

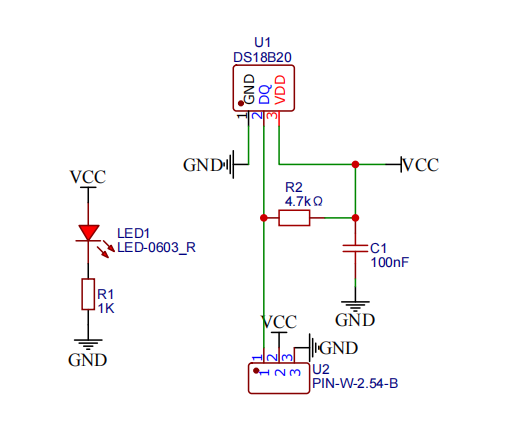

HS-S24A   数字温度传感器


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:2.54mm排针

  • 安装方式:双螺丝固定

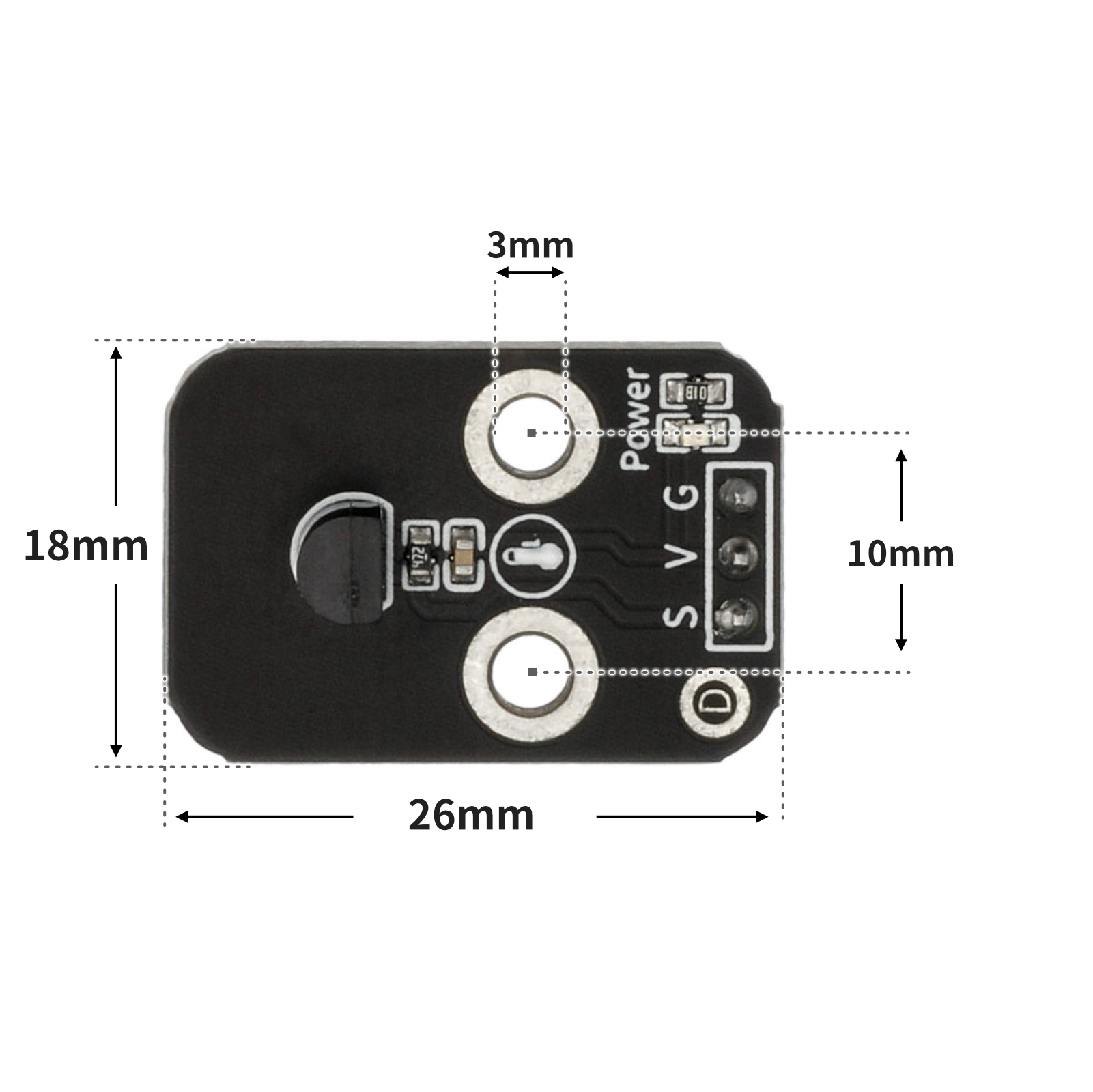

4、电路板尺寸 点这里回到目录

HS-S24A   数字温度传感器


5、添加库文件 点这里回到目录

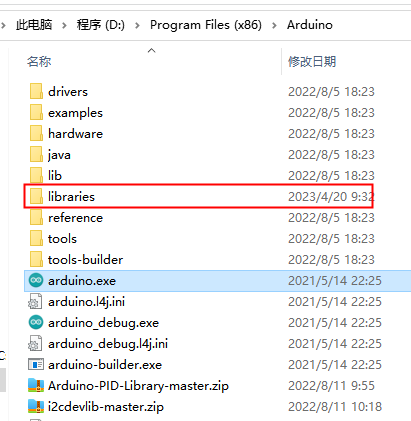

首先找到Arduino库文件夹:

HS-S24A   数字温度传感器

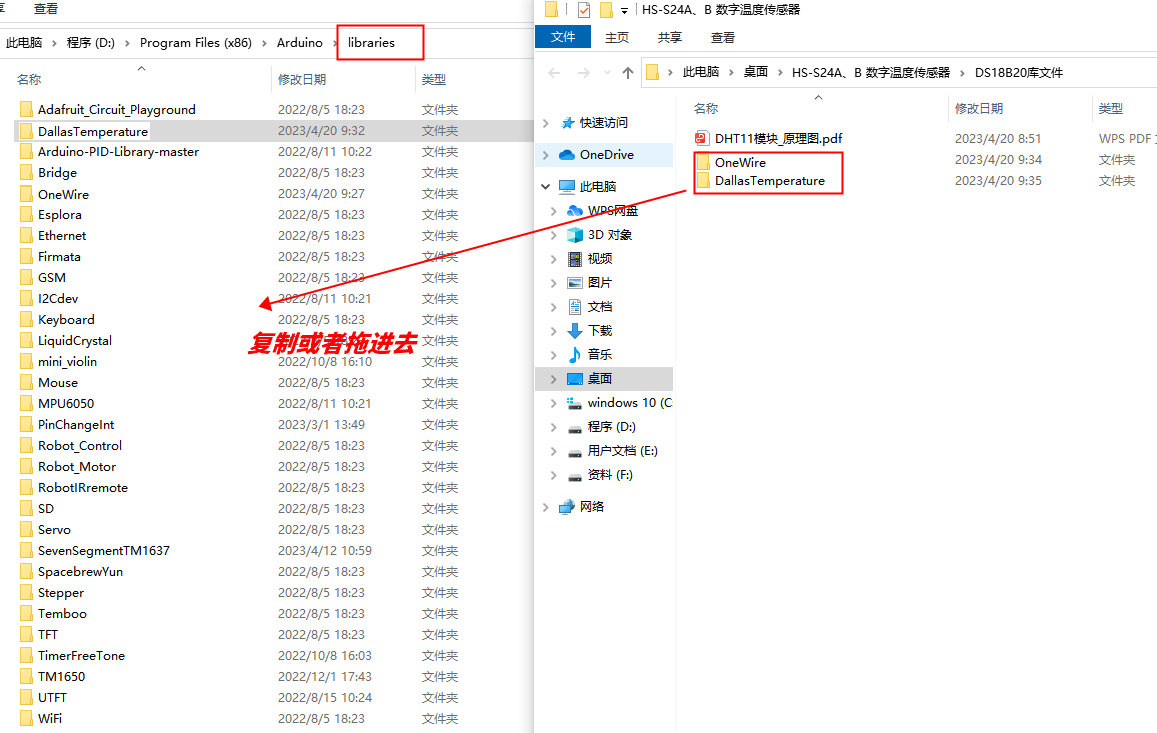

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可:

HS-S24A   数字温度传感器

库文件:点击下载


6、Arduino IDE示例程序 点这里回到目录

示例程序:点击下载

#include <OneWire.h>
#include <DallasTemperature.h>

OneWire oneWire_13(13);
DallasTemperature sensors_13(&oneWire_13);
DeviceAddress insideThermometer;

float ds18b20_13_getTemp(int w) {
  sensors_13.requestTemperatures();
  if(w==0) {
    return sensors_13.getTempC(insideThermometer);
  }
  else {
    return sensors_13.getTempF(insideThermometer);
  }
}

void setup(){
  Serial.begin(9600);
  sensors_13.getAddress(insideThermometer, 0);
  sensors_13.setResolution(insideThermometer, 9);
}

void loop(){
  //DS18B20读取温度\nDS18B20连接在D6管脚,串口打印出温度值\n注:如果使用的DS18B20是散件,则需要在电源线和信号线之间并联一个5K左右的电阻
  Serial.println(String("温度:") + String(ds18b20_13_getTemp(0)) + String("℃"));
  Serial.println(String("温度:") + String(ds18b20_13_getTemp(1)) + String("℉"));
  Serial.println("");
  delay(1000);

}

7、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

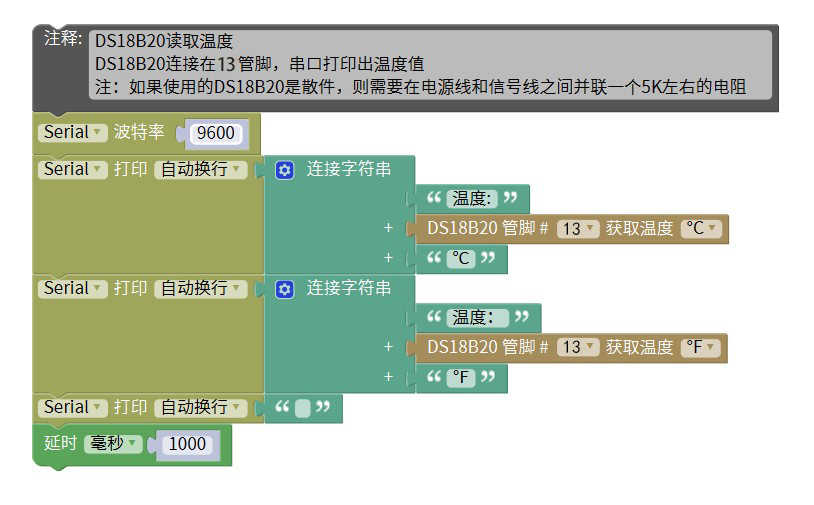

示例程序:点击下载

HS-S24A   数字温度传感器


8、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • USB type-c 数据线 *1
  • 数字温度传感器(HS-S24A)*1
  • 1P母对母杜邦线 *3条 或 3P母对母杜邦线 *1条

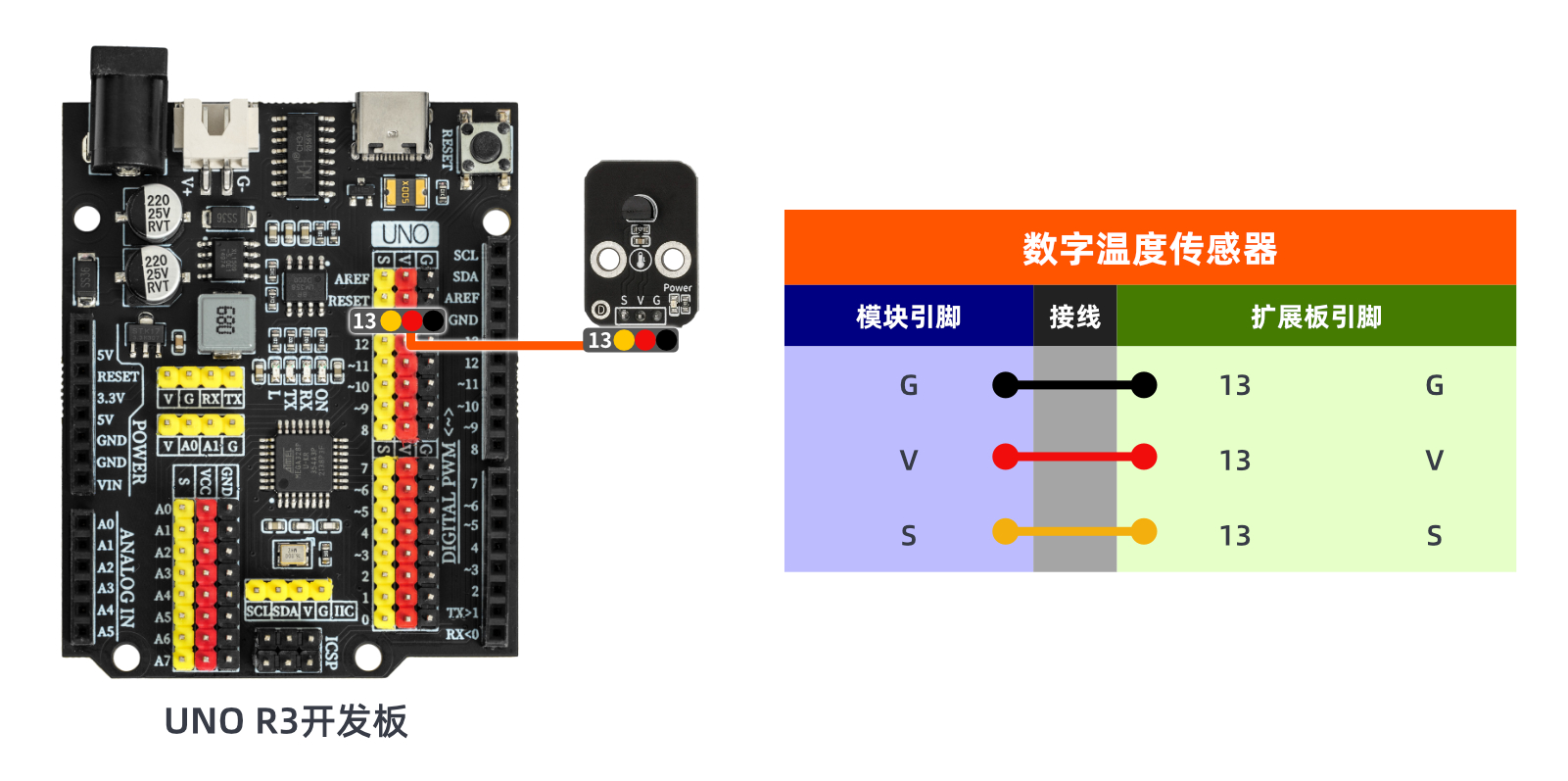

电路接线图:

HS-S24A   数字温度传感器


9、视频教程 点这里回到目录

视频教程:点击查看


10、测试结论 点这里回到目录

HS-S24A   数字温度传感器

器件连接好线之后,将上述程序烧录到 U+程序卡之后,打开串口监视器,波特率设置为9600,可以看到串口打印当前环境温度。
