HS-F02A 无源蜂鸣器模块
1、介绍 点这里回到目录
无源蜂鸣器，是没有内部振荡器的蜂鸣器，在通电时，内部振荡器是不会发出嗡嗡声的，它需要2~5 kHz 的方波驱动，然后不同频率的波形会驱动蜂鸣器发出相应频率的声音。 我们常见的一些贺卡里面会带一个音乐盒，打开后会播放生日快乐，圣诞歌这些曲调，就是通过无源蜂鸣器来实现的。
有源蜂鸣器和无源蜂鸣器区别：
1、有源蜂鸣器，内部有振荡、驱动电路。加电源就可以响。无源蜂鸣器，声音频率可控，可以做出“多来米发索拉西”的效果在一些特例中，可以和LED复用一个控制口。
2、测试声音不同用黑表笔接蜂鸣器 “+”引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有 8Ω 的是无源蜂鸣器；如果能发出持续声音的，且电阻在几百欧以上的，是有源知蜂鸣器。
3、振动频率不同用直流电压输入相应电压（可以由小调到大），频率大概 2.7KHZ ，可以直接响的为有源电磁式蜂鸣器，不直接响的，需要方波来驱动才可以响的为无源电磁式蜂鸣器。

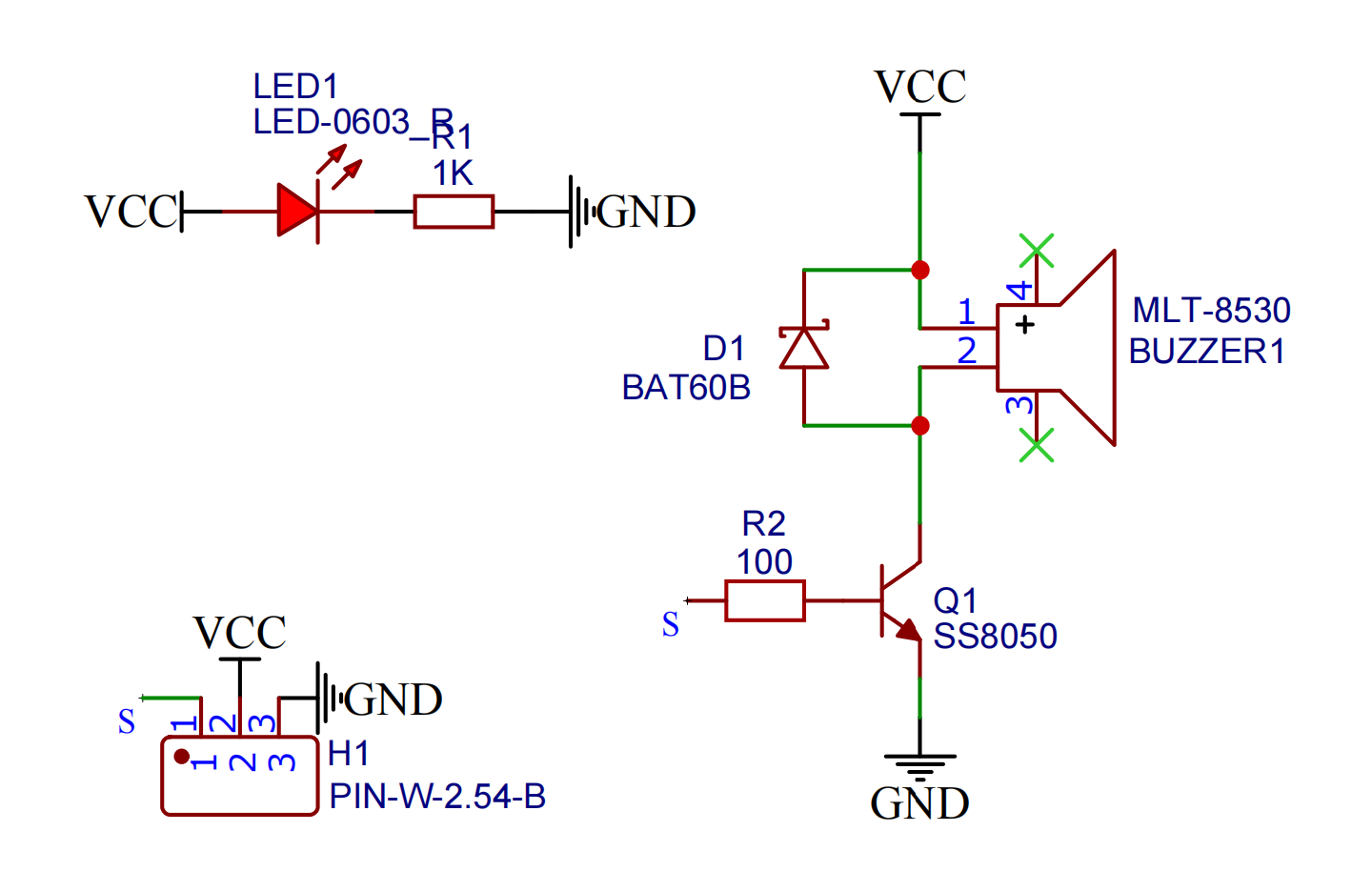

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：双螺丝固定

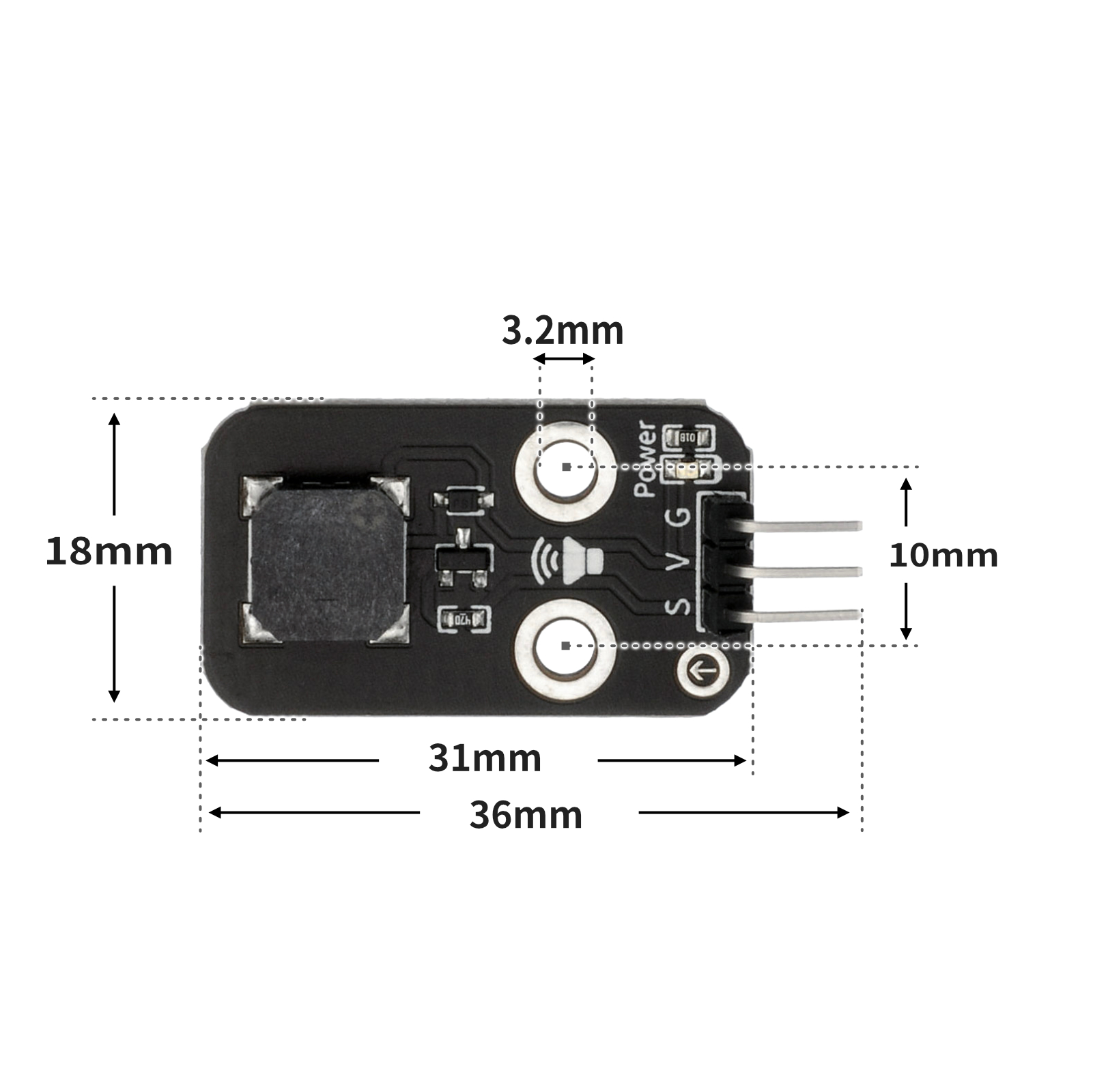

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：点击下载
float tonelist[7]={1046.5,1174.7,1318.5,1396.9,1568,1760,1975.5};
void setup(){
pinMode(3, OUTPUT);
}
void loop(){
//蜂鸣器:D3,\n播放简谱1，2，3，4，5，6
for (int i = 1; i <= 7; i = i + (1)) {
tone(3,tonelist[(int)(i - 1)]);
delay(600);
noTone(3);
delay(600);
}
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import music
midi = music.MIDI(2)
while True:
midi.pitch_time(440, 1000)
midi.pitch_time(494, 1000)
midi.pitch_time(523, 1000)
midi.pitch_time(587, 1000)
midi.pitch_time(659, 1000)
midi.pitch_time(698, 1000)
midi.pitch_time(784, 1000)
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

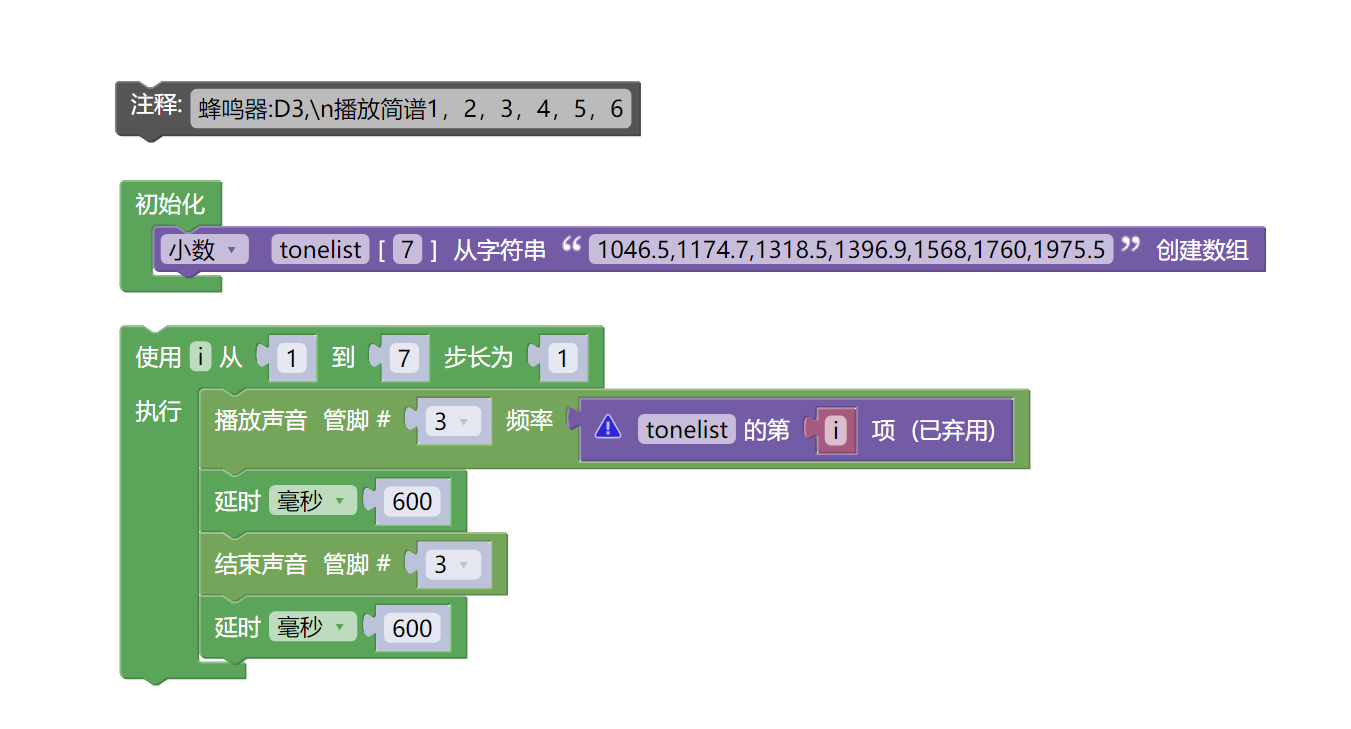

示例程序（UNO开发板）：点击下载

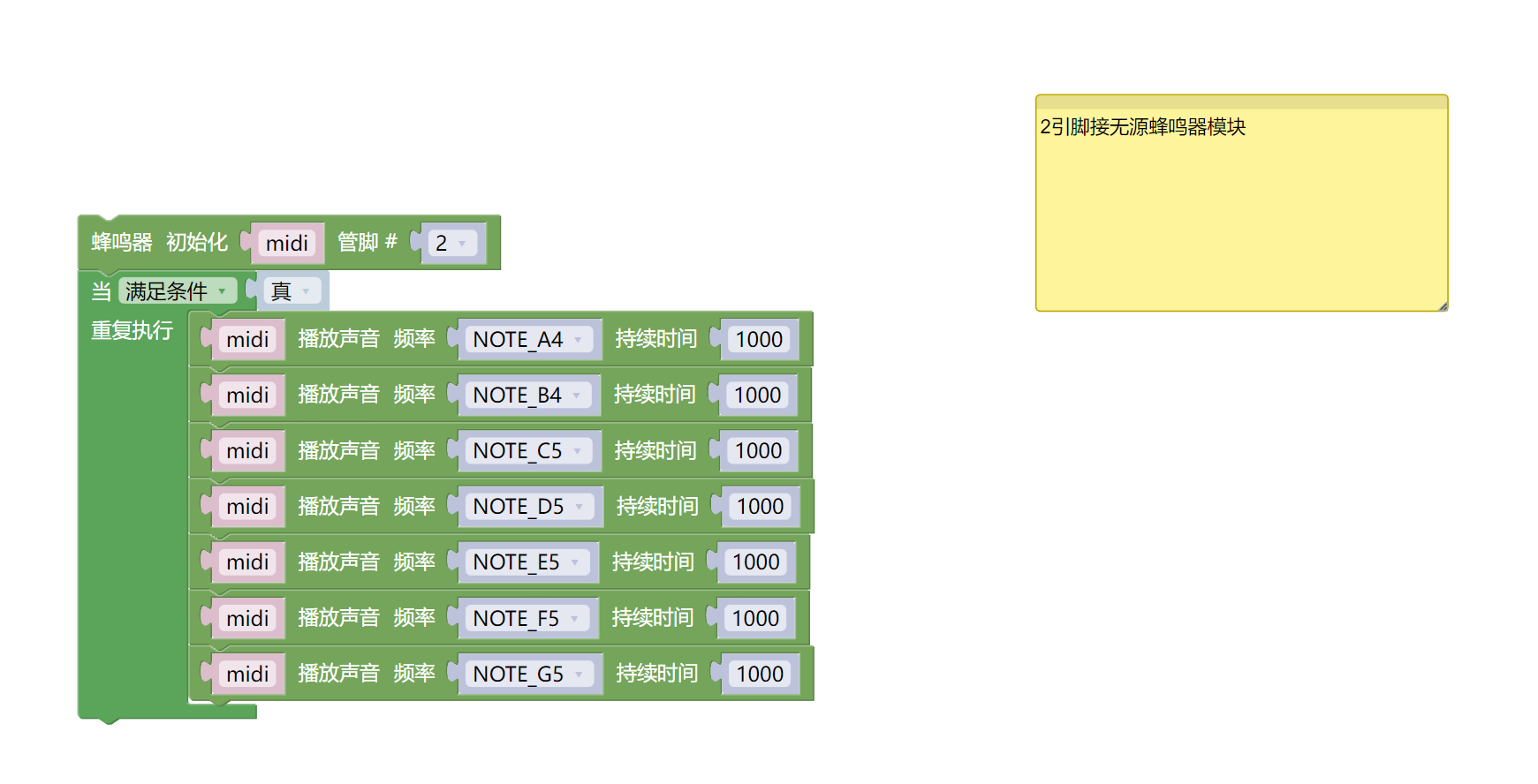

示例程序（ESP32开发板）：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- 无源蜂鸣器模块（HS-F02A）*1
- 1P母对母杜邦线 *3条 或 3P母对母杜邦线 *1条

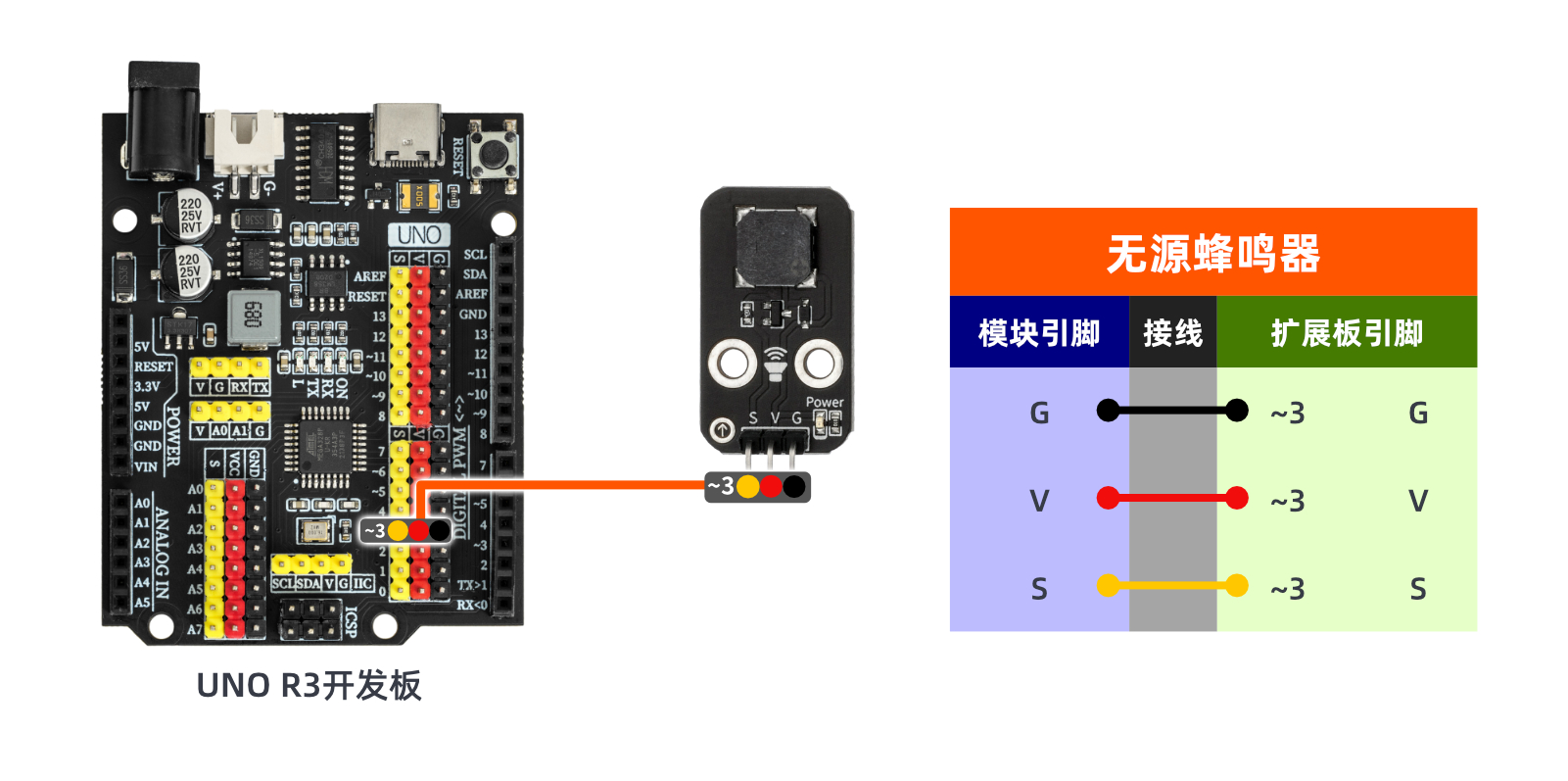

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
器件连接好线之后，将上述程序烧录到Arduino UNO 开发板之后，会听到蜂鸣器发出不同频率的声音。
