HS-F19L OLED显示屏模块

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和 Python示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 添加Arduino库文件
  9. 视频教程
  10. 测试结论

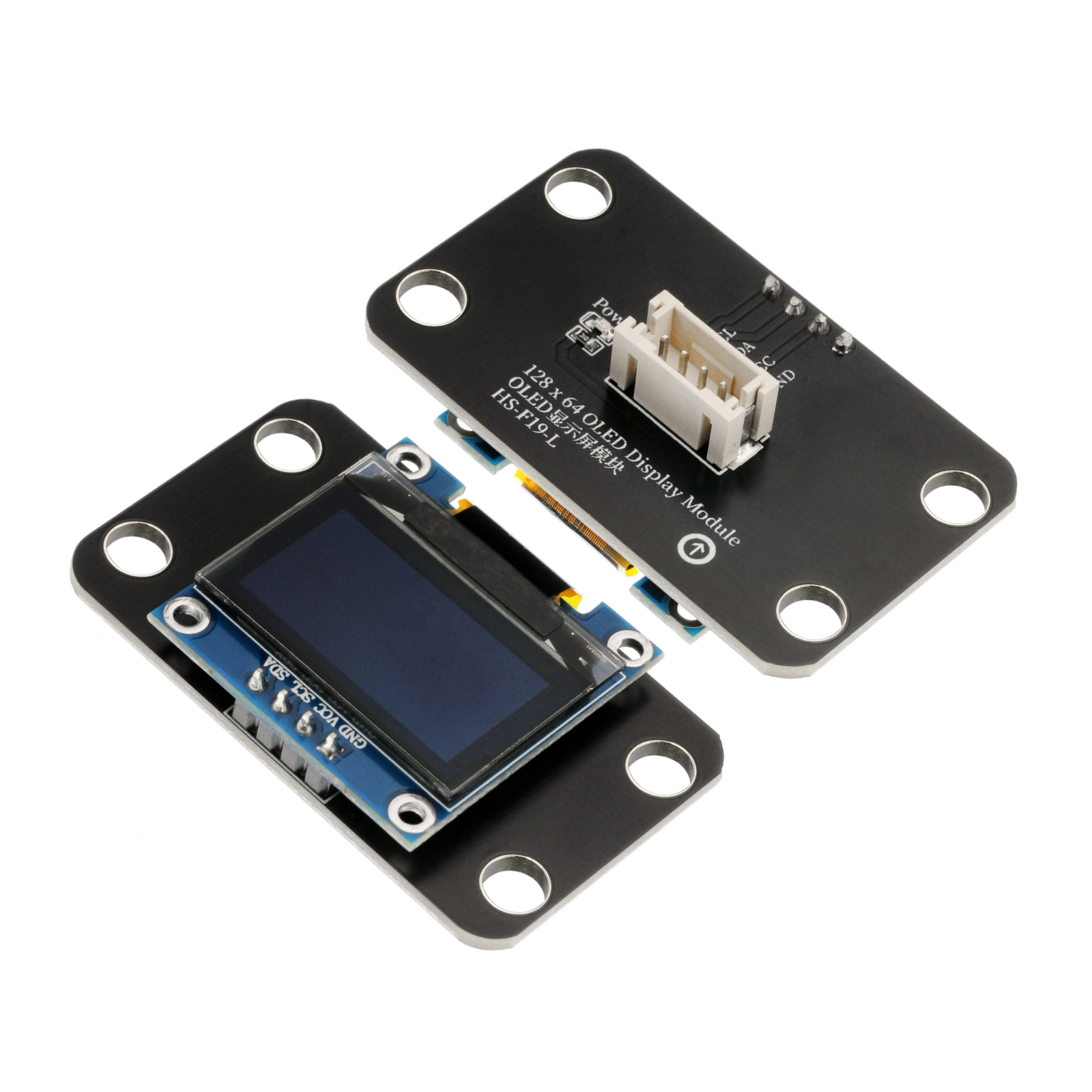

1、介绍 点这里回到目录

OLED( Organic Light- Emitting Diode.)有机发光二极管又称为有机激光显示、OLED显示技术具有自发光的特性、采用非常薄的有机材料涂层、和玻璃基板、当有电流通过时、这些有机材料就会发光、而且OLED显示屏幕可视角大、功耗低、OLED由于同时具备自发光、不需背光源(只上电是不会亮的、驱动程序和接线正确才会点亮)、对比度高、厚度薄、视角广、反应速度快、可用于挠曲面板、使用温度范围广、结构及制程等优异之特性、先接触的1286屏都是LCD的、需要背光、功耗较高而OLED的功耗低、更加适合小系统、由于两者发光材料的不在不同的环境中、OLED的显示效果好、模块供电可以是33V也可以是5V、不需要修改模块电路、OLED屏具有多个控制指令可以控制OLED的亮度、对比度、开关升压电路等指令、操作方便、功能丰富、可显示汉字、ASC、图案等。

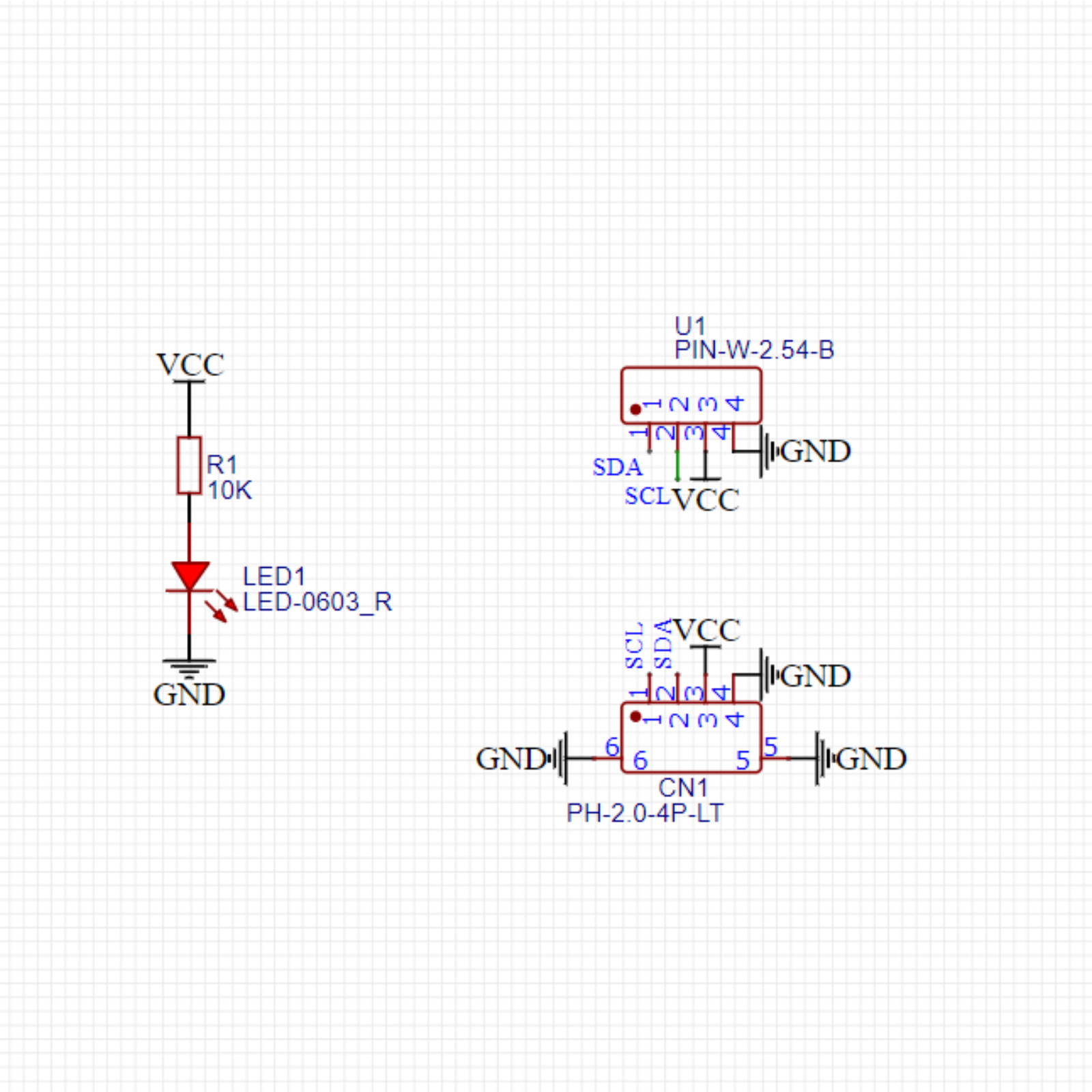

2、原理图 点这里回到目录

HS-F19L OLED显示屏模块


3、模块参数 点这里回到目录

引脚名称 描述
GND GND(电源输入负极)
VCC VCC(电源输入正极)
SCL 时钟信号通信引脚
SDA 双向数据通信引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0 端子线

  • 安装方式:四螺丝固定(兼容乐高)

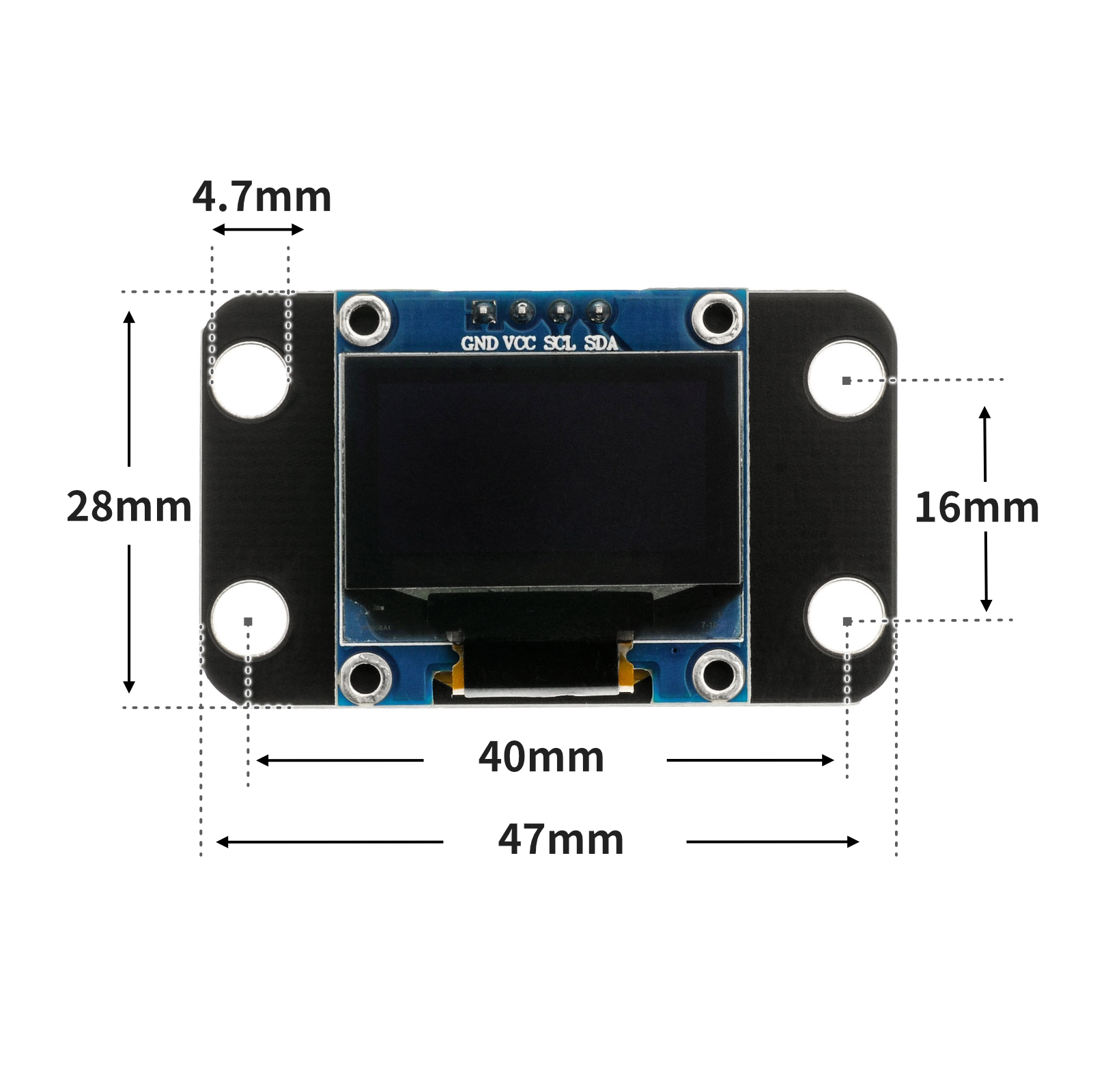

4、电路板尺寸 点这里回到目录

HS-F19L OLED显示屏模块


5、Arduino IDE示例程序 点这里回到目录

Arduino UNO 示例(适用于Mixly IDE、Arduino IDE):

#include <U8g2lib.h>
#include <Wire.h>
#include "CEJU.h"
#include "DW.h"

U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE);
//字体:华文黑体  字号:16px  显示文字:Hello
/*
------------------------------------------------------------------------------------------------
|  0 0 0         0 0 0 0                     0 0 0   0 0 0 0                                   |
|  0 0 0         0 0 0 0                     0 0 0   0 0 0 0                                   |
|  0 0 0         0 0 0 0                     0 0 0   0 0 0 0                                   |
|  0 0 0         0 0 0 0       0 0 0 0 0     0 0 0   0 0 0 0     0 0 0 0 0 0                   |
|  0 0 0         0 0 0 0     0 0 0   0 0 0   0 0 0   0 0 0 0   0 0 0     0 0 0                 |
|  0 0 0 0 0 0 0 0 0 0 0   0 0 0     0 0 0   0 0 0   0 0 0 0 0 0 0 0       0 0 0               |
|  0 0 0         0 0 0 0   0 0 0       0 0 0 0 0 0   0 0 0 0 0 0 0         0 0 0               |
|  0 0 0         0 0 0 0   0 0 0 0 0 0 0 0 0 0 0 0   0 0 0 0 0 0 0         0 0 0               |
|  0 0 0         0 0 0 0   0 0 0             0 0 0   0 0 0 0 0 0 0         0 0 0               |
|  0 0 0         0 0 0 0   0 0 0             0 0 0   0 0 0 0 0 0 0 0       0 0 0               |
|  0 0 0         0 0 0 0   0 0 0 0     0 0   0 0 0   0 0 0 0   0 0 0     0 0 0                 |
|  0 0 0         0 0 0 0     0 0 0 0 0 0     0 0 0   0 0 0 0     0 0 0 0 0 0                   |
|                                                                                              |
|                                                                                              |
|                                                                                              |
|                                                                                              |
------------------------------------------------------------------------------------------------
*/
//字体:华文黑体  字号:16px  显示文字:STEM
/*
------------------------------------------------------------------------------------------------
|    0 0 0 0 0 0   0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0   0 0 0 0             0 0 0 0           |
|  0 0 0     0 0 0       0 0 0         0 0 0             0 0 0 0             0 0 0 0           |
|0 0 0                   0 0 0         0 0 0             0 0 0 0 0           0 0 0 0           |
|0 0 0                   0 0 0         0 0 0             0 0 0 0 0         0 0 0 0 0           |
|0 0 0 0                 0 0 0         0 0 0             0 0 0 0 0 0       0 0 0 0 0           |
|  0 0 0 0 0             0 0 0         0 0 0 0 0 0 0 0   0 0 0 0 0 0     0 0 0 0 0 0           |
|      0 0 0 0 0         0 0 0         0 0 0             0 0 0   0 0 0   0 0 0 0 0 0           |
|          0 0 0 0       0 0 0         0 0 0             0 0 0   0 0 0 0 0 0   0 0 0           |
|            0 0 0       0 0 0         0 0 0             0 0 0     0 0 0 0 0   0 0 0           |
|            0 0 0       0 0 0         0 0 0             0 0 0     0 0 0 0     0 0 0           |
|0 0 0       0 0 0       0 0 0         0 0 0             0 0 0     0 0 0 0     0 0 0           |
|  0 0 0 0 0 0           0 0 0         0 0 0 0 0 0 0 0   0 0 0       0 0 0     0 0 0           |
|                                                                                              |
|                                                                                              |
|                                                                                              |
|                                                                                              |
------------------------------------------------------------------------------------------------
*/

void page1() {
  u8g2.setFont(u8g2_font_timR18_tf);
  u8g2.setFontPosTop();
  u8g2.drawXBMP(20, 30, 48, 16, CEJU);
  u8g2.drawXBMP(60, 30, 48, 16, DW);
}

void setup(){
  u8g2.setI2CAddress(0x3C*2);
  u8g2.begin();
}

void loop(){
  u8g2.firstPage();
  do
  {
    page1();
  }while(u8g2.nextPage());

}

ESP32 Python 示例(适用于Mixly IDE /米思齐)
(开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 ):

import machine
import oled128x64


i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000)
oled = oled128x64.OLED(i2c_extend,address=0x3c,font_address=0x3A0000)
oled.shows('HelloSTEM')

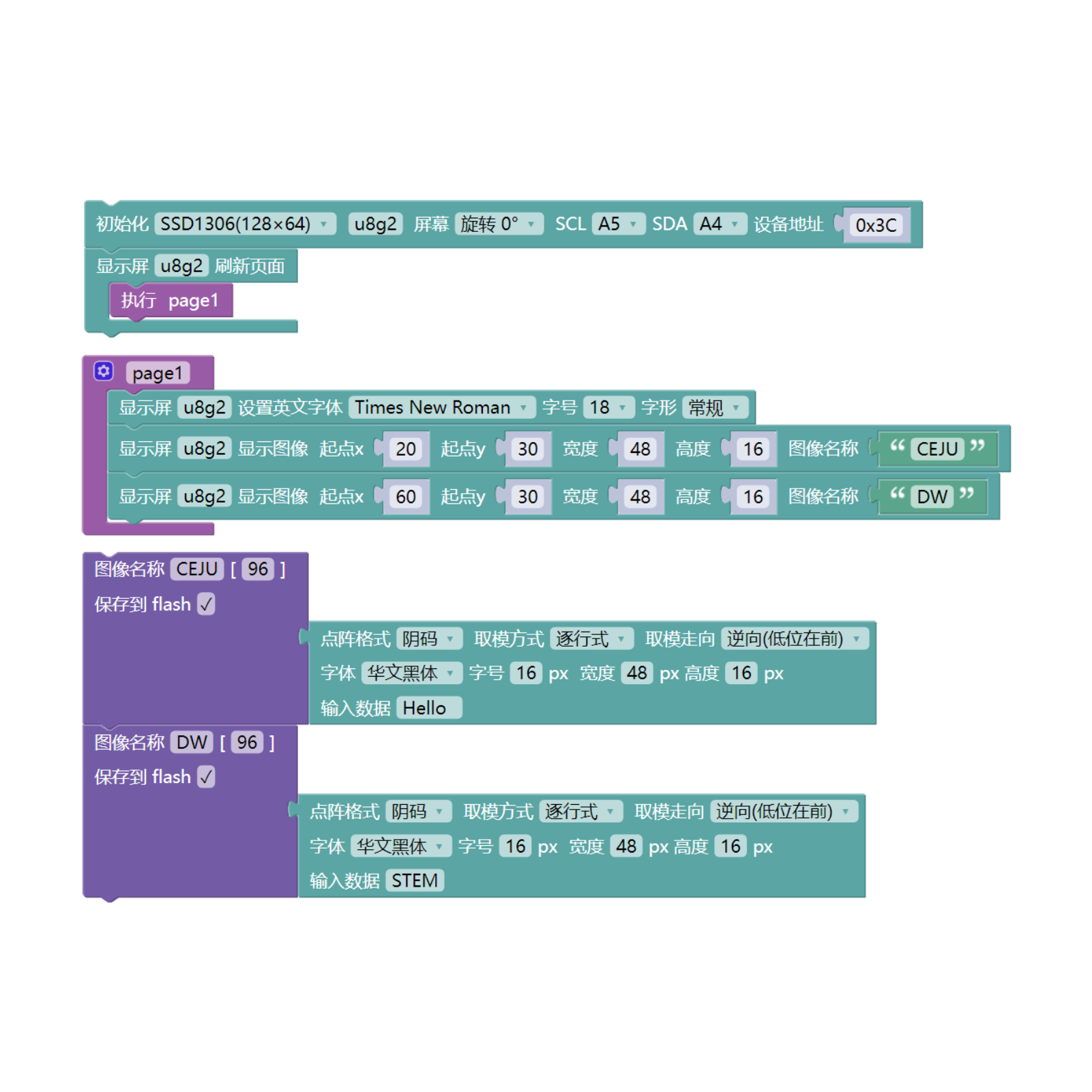

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序(UNO开发板):点击下载

HS-F19L OLED显示屏模块

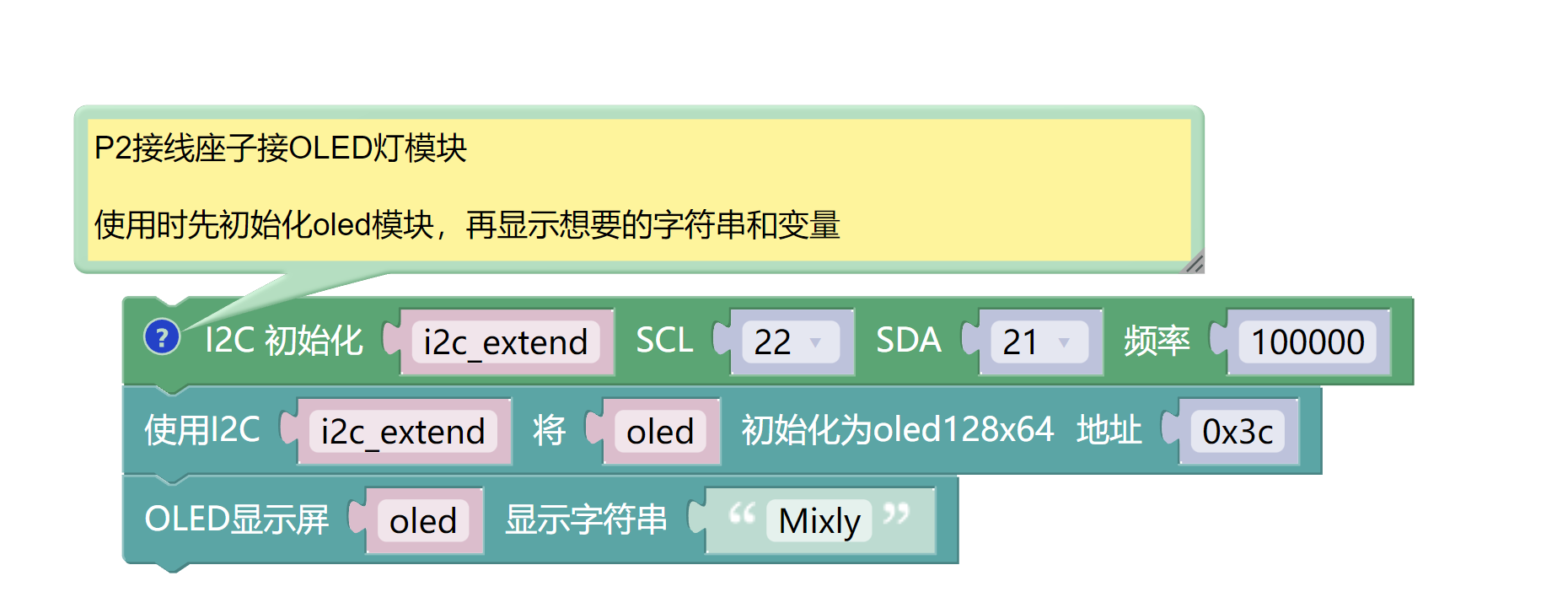

ESP32 Python图形化示例程序:点击下载

HS-F19L OLED显示屏模块


7、测试环境搭建 点这里回到目录

Arduino UNO 测试环境搭建

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • OLED显示屏(HS-F19L)*1
  • PH2.0 双头端子线*1条

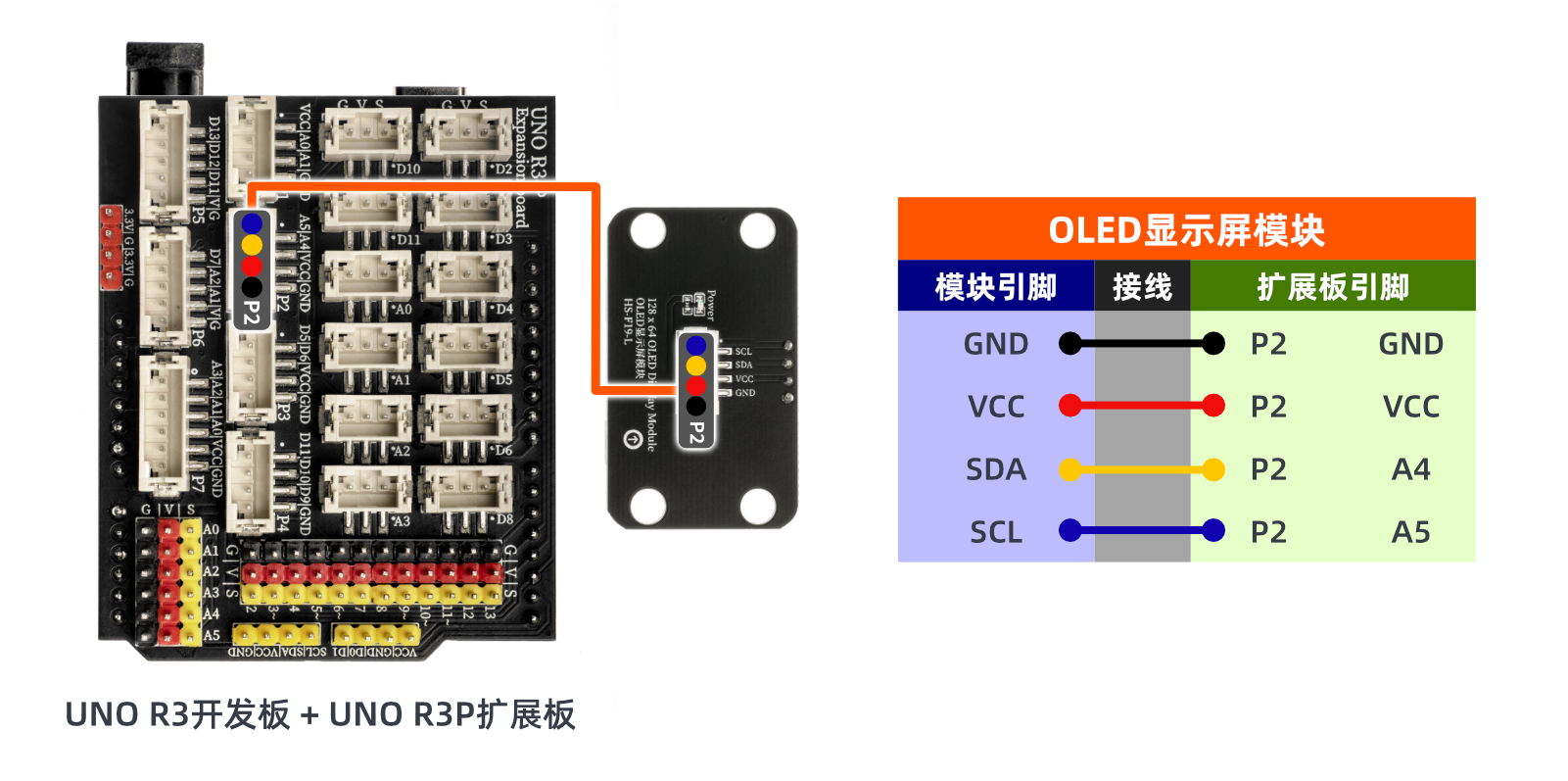

电路接线图:

HS-F19L OLED显示屏模块


ESP32 Python 测试环境搭建


8、添加 Arduino库文件 点这里回到目录

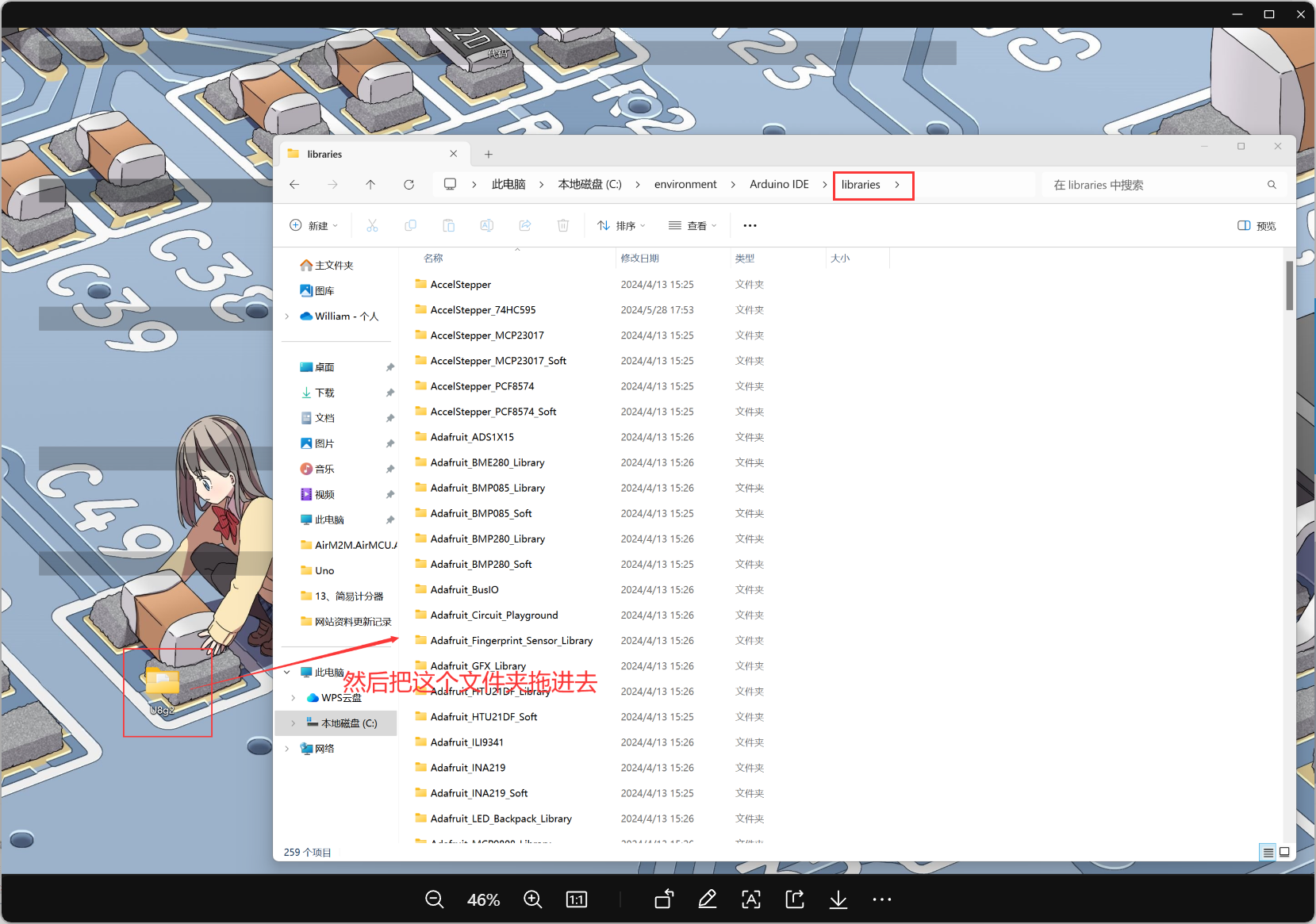

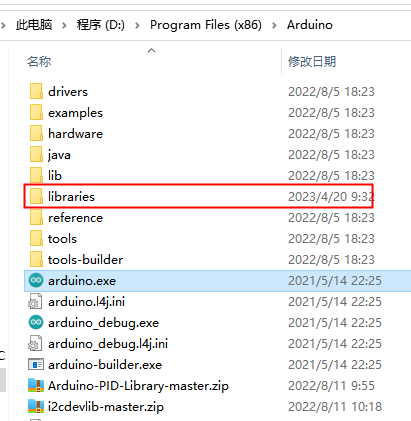

首先找到Arduino库文件夹:

HS-F19L OLED显示屏模块

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可:

HS-F19L OLED显示屏模块

库文件:点击下载


9、视频教程 点这里回到目录

Arduino UNO视频教程点击查看

ESP32 Python视频教程:

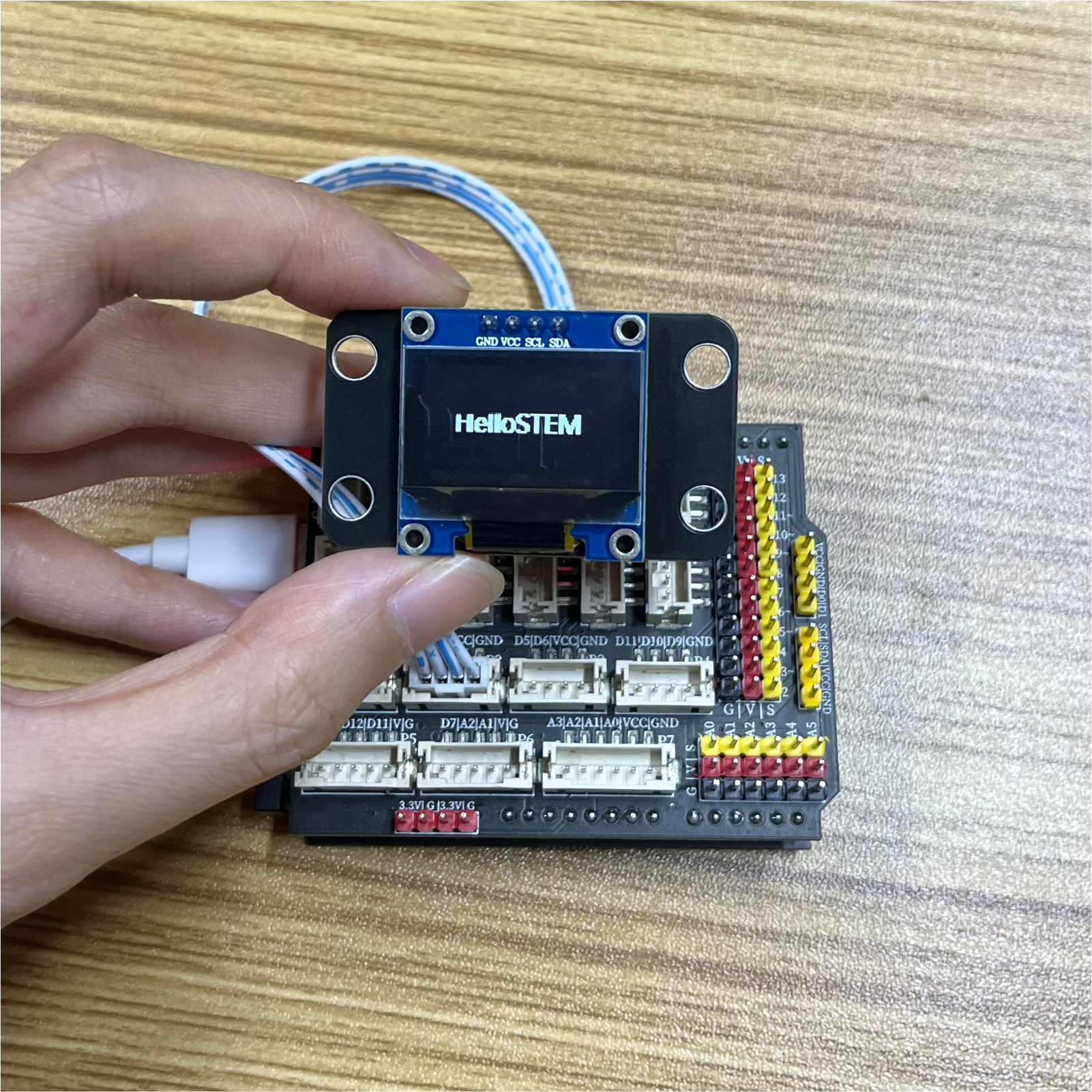

10、测试结论 点这里回到目录

HS-F19L OLED显示屏模块

在OLED屏上显示我们程序中设定好的文字及图片。


ESP32 Python测试结论:

在OLED屏上显示我们程序中设定好的文字及图片。
