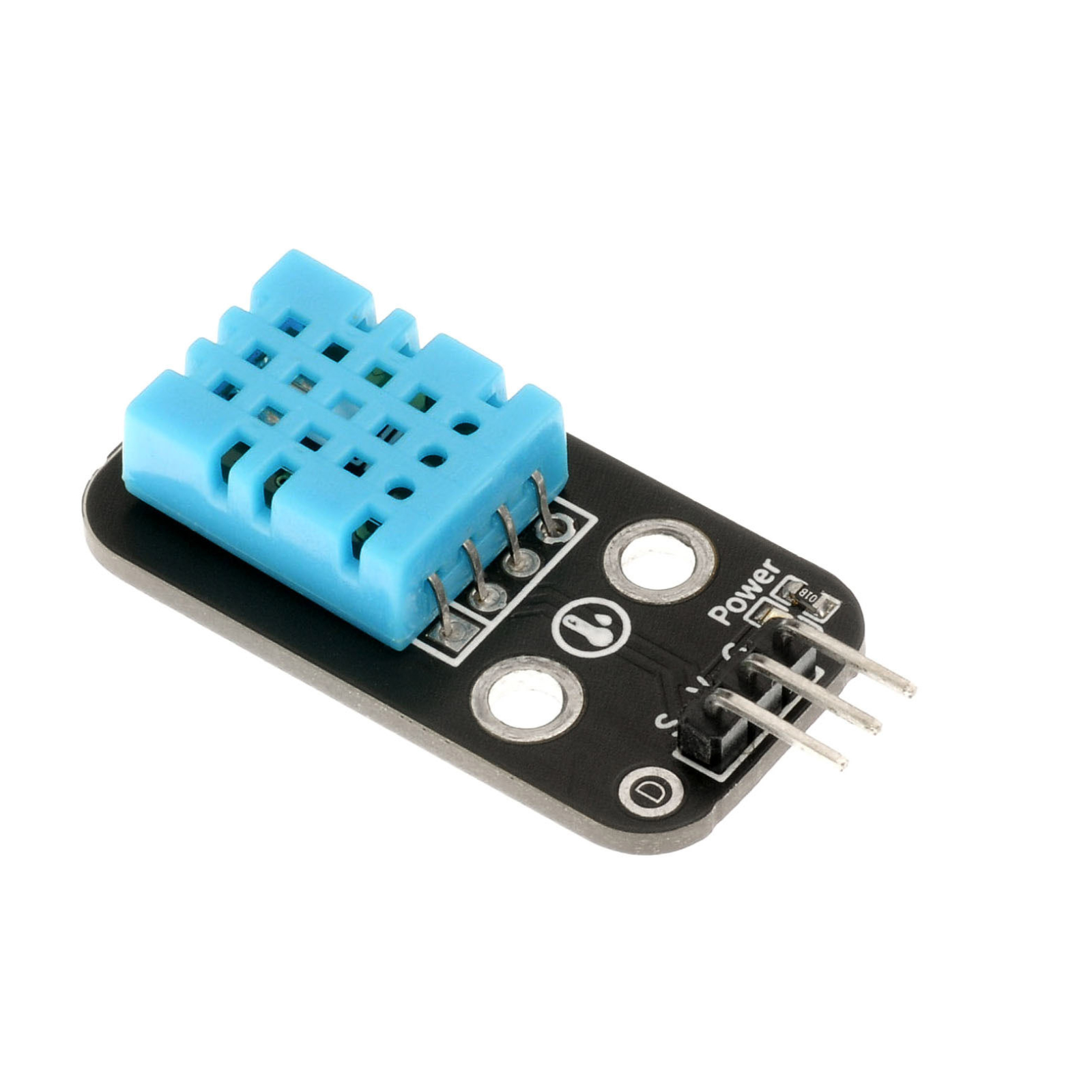

HS-S26A 温湿度传感器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和 Python示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 添加Arduino库文件
  9. 视频教程
  10. 测试结论

1、介绍 点这里回到目录

DHT11数字温度 - 湿度传感器是一种包含校准数字信号输出的复合传感器。它采用特殊的数字模块采集技术和湿度 - 温度传感器技术,确保高可靠性和出色的长期稳定性。传感器由电阻式湿度元件和NTC温度测量元件组成 。 DHT11通过单总线与微处理器通信。 它只需要一个线程,一次发送40个数据 。

数据格式: 8位湿度整数数据+ 8位湿度十进制数据+ 8位温度整数数据+ 8位温度十进制数据+ 8位奇偶校验位。

数据发送过程:主控发送启动信号 - > DHT响应信号 - > DHT通知主控它已准备好接受信号 - > DHT发送准备好的数据 - > DHT结束信号 - > DHT内部重新测试环境温度和湿度,记录下一个数据 从主控开始发出信号。

通过该过程获得,每次收集的数据主控始终是最后一次DHT数据。如果我们想获得实时数据,那么主控可以收集两个连续的数据,但是,正式地,不建议连续多次读取DHT。如果每次读取的间隔时间超过5秒,则足以获得准确的数据。DHT在通电时需要1秒才能稳定。

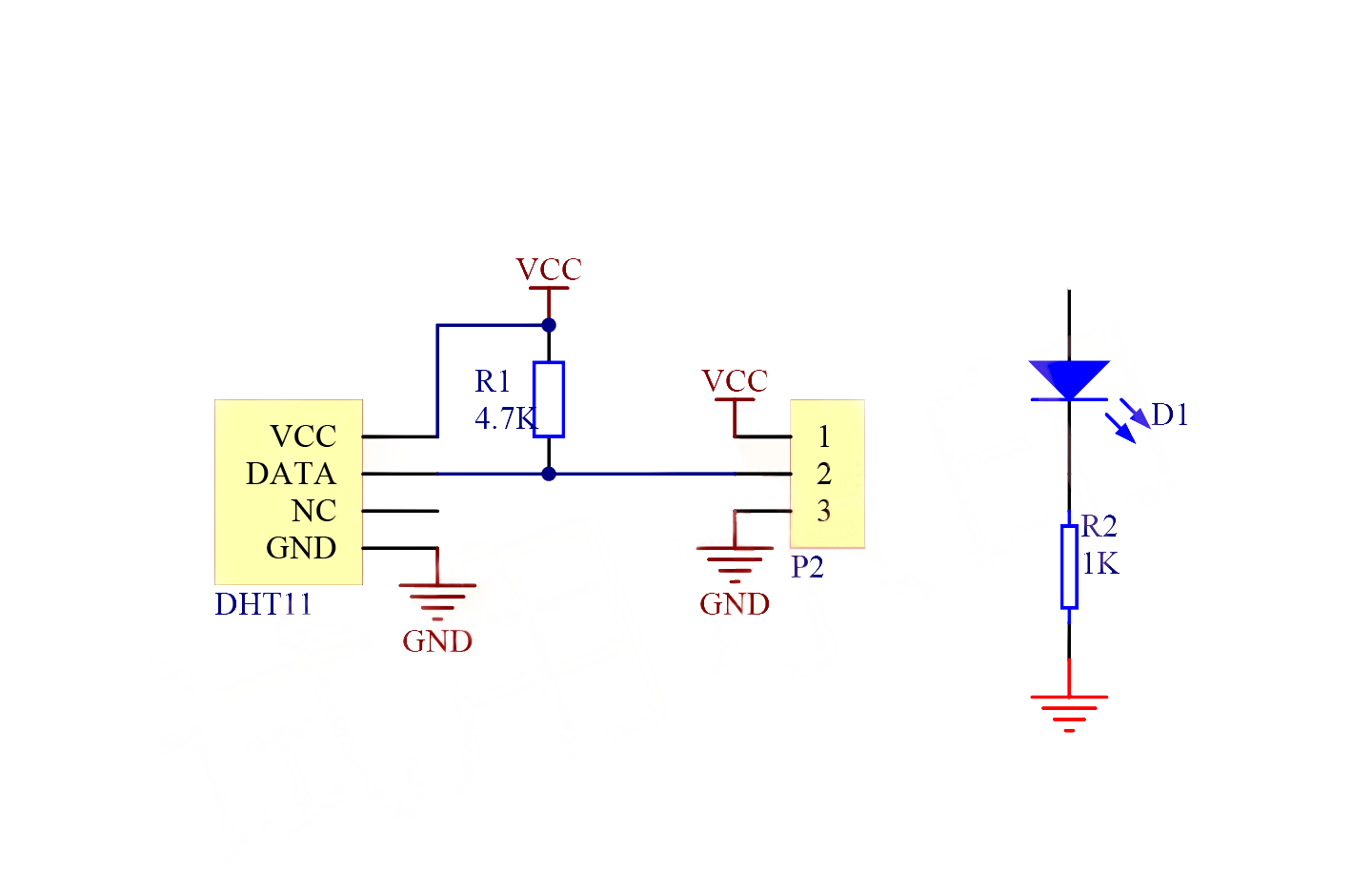

2、原理图 点这里回到目录

HS-S26A   温湿度传感器

3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:2.54mm排针

  • 安装方式:双螺丝固定


4、电路板尺寸 点这里回到目录

HS-S26A   温湿度传感器


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

#include <DHT.h>

volatile float wendu_;
volatile float shidu;
DHT dht9(9, 11);

void setup(){
  Serial.begin(9600);
  wendu_ = 0;
  shidu = 0;
   dht9.begin();
}

void loop(){
  //dht11温湿度传感器接D9

  delay(2000);
  shidu = dht9.readHumidity();
  wendu_ = dht9.readTemperature();
  Serial.print(wendu_);
  Serial.print("℃");
  Serial.print("                         ");
  Serial.print(shidu);
  Serial.println("%");

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine
import dhtx
import time


while True:
print(dhtx.DHT11(2).temperature(),end ="")
print(' ',end ="")
print(dhtx.DHT11(2).humidity())
time.sleep_ms(200)


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

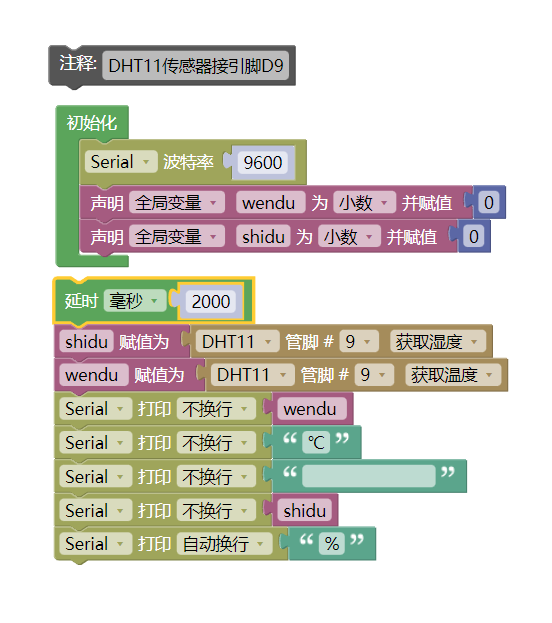

示例程序(UNO开发板):点击下载

HS-S26A   温湿度传感器

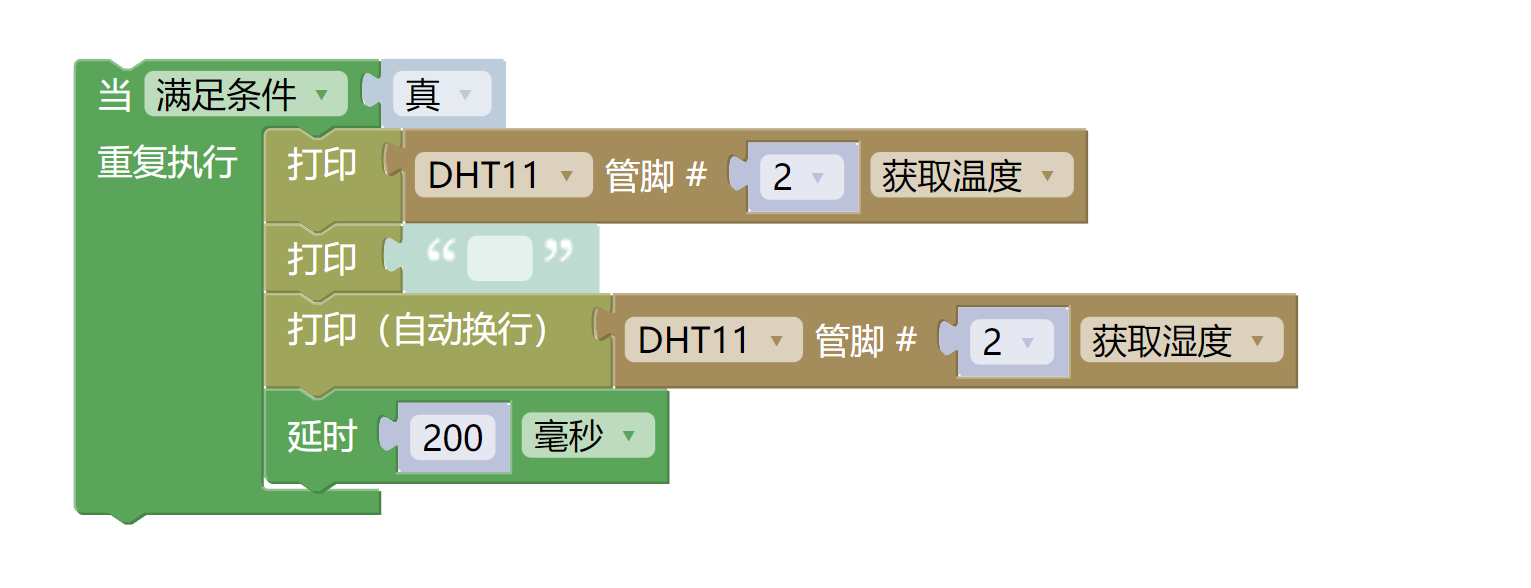

示例程序(ESP32开发板):点击下载

HS-S26A   温湿度传感器


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • USB type-c 数据线 *1
  • 温湿度传感器(HS-S26A)*1
  • 1P母对母杜邦线 *3条 或 3P母对母杜邦线 *1条

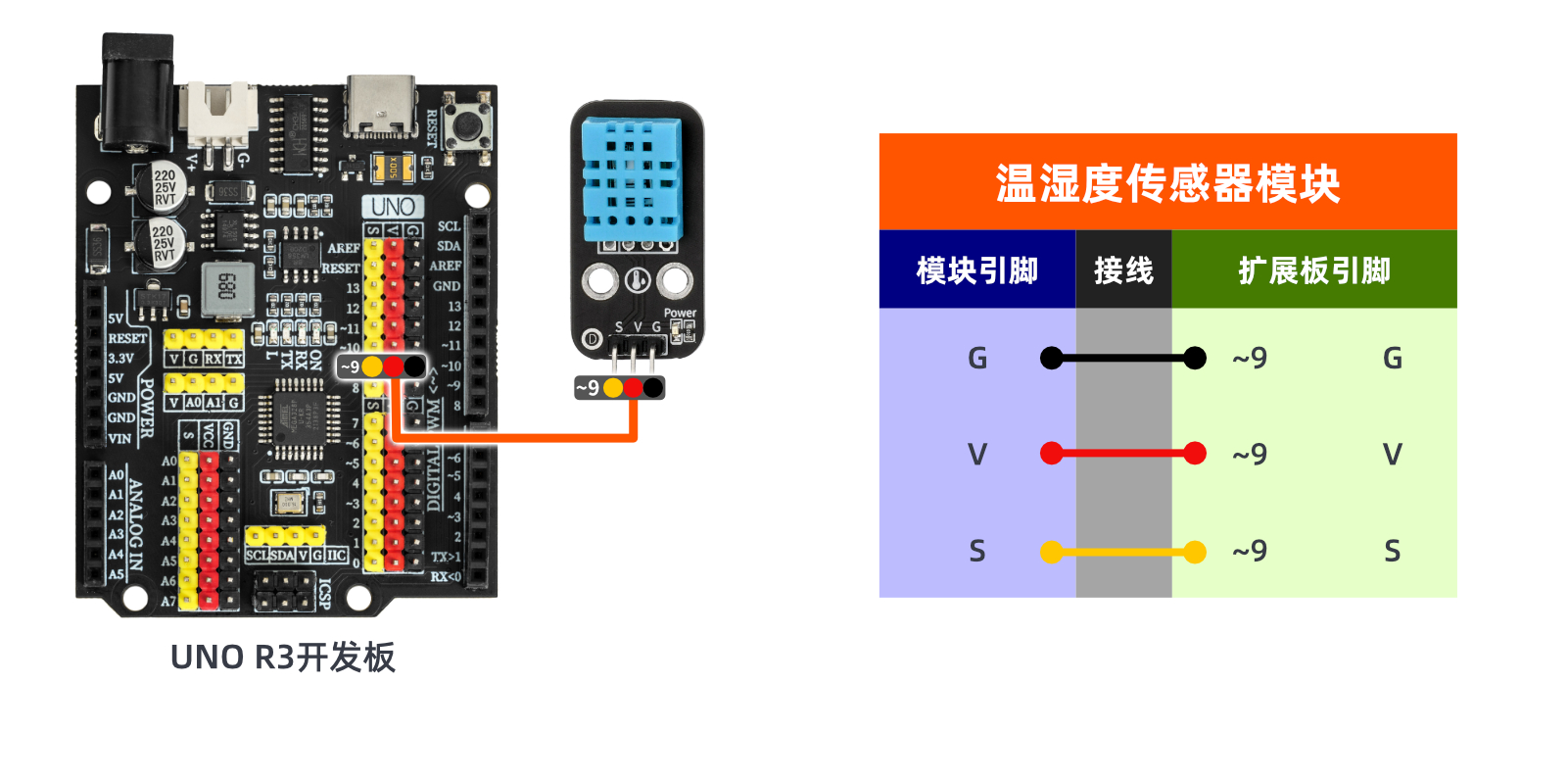

电路接线图:

HS-S26A   温湿度传感器


8、添加DHT11 Arduino库文件 点这里回到目录

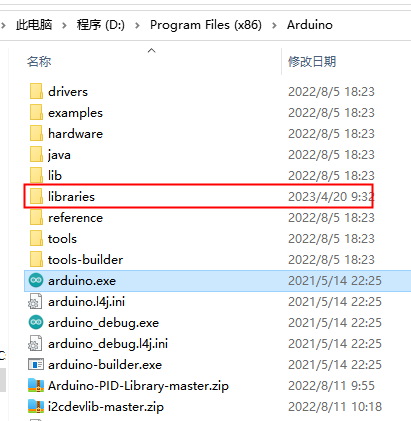

首先找到Arduino库文件夹:

HS-S26A   温湿度传感器

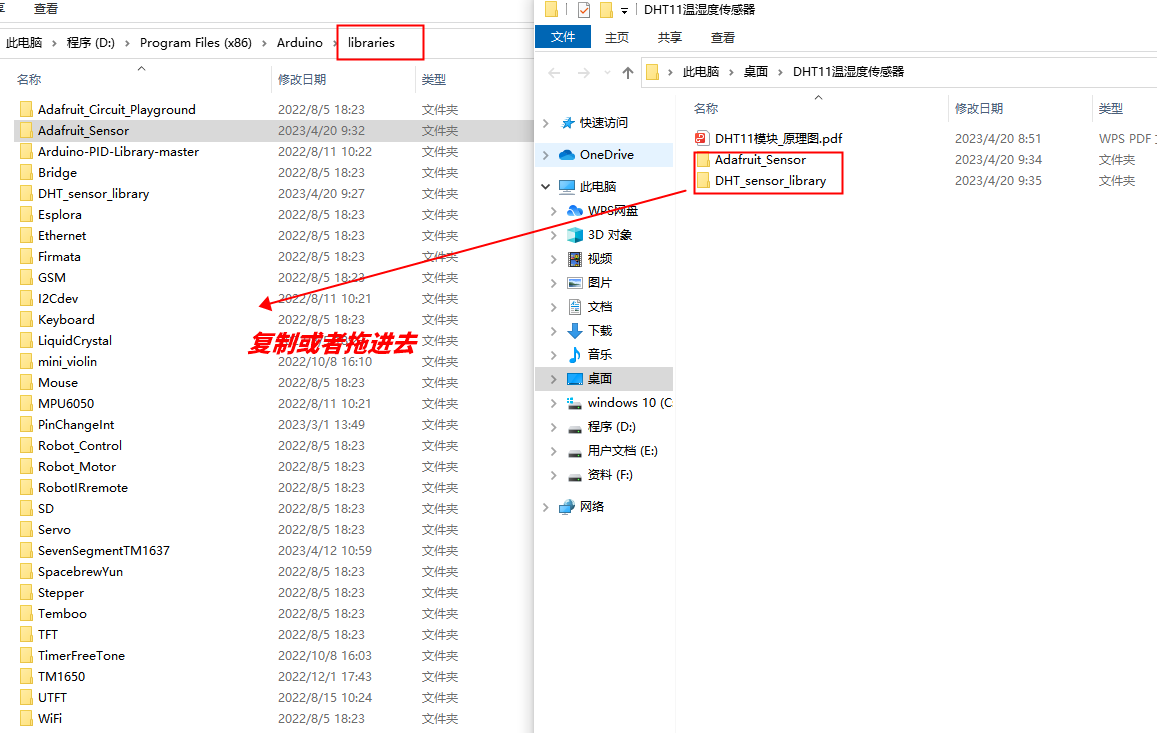

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可:

HS-S26A   温湿度传感器

库文件:点击下载

9、视频教程 点这里回到目录

视频教程:点击查看


10、测试结论 点这里回到目录

HS-S26A   温湿度传感器

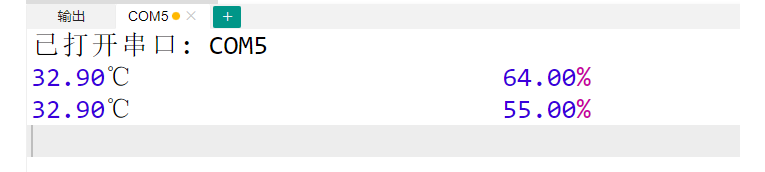

器件连接好线之后,将上述程序上传到 Arduino U+程序卡(UNO板)后,打开串口监视器。 您将看到当前温度和湿度的数据显示在窗口上。
