HS-F03P 直线激光射灯

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

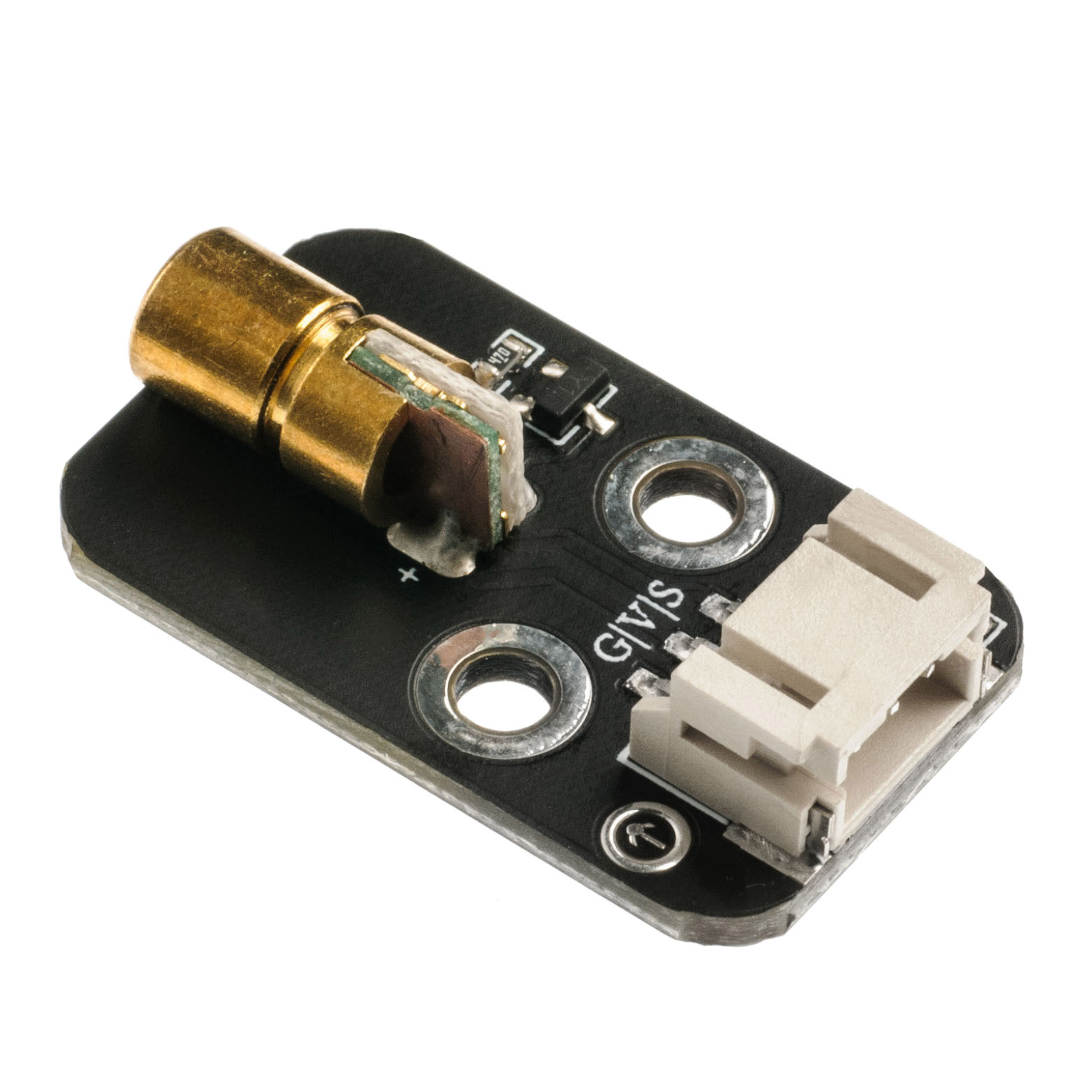

6.0激光模组,激光头直径为0.6mm,有正负接线柱,工作电压3.3v-5v,只有在雾或者有其他介质的前提下才能看到微弱的红线,而在通常情况下看到的是一个红点,管体为铜材。主要用于激光类玩具,发光陀螺,各种水平仪,地线仪等。特别注意:不要对着人的眼睛。


2、原理图 点这里回到目录

HS-F03P 直线激光射灯


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0端子线

  • 安装方式:双螺丝固定

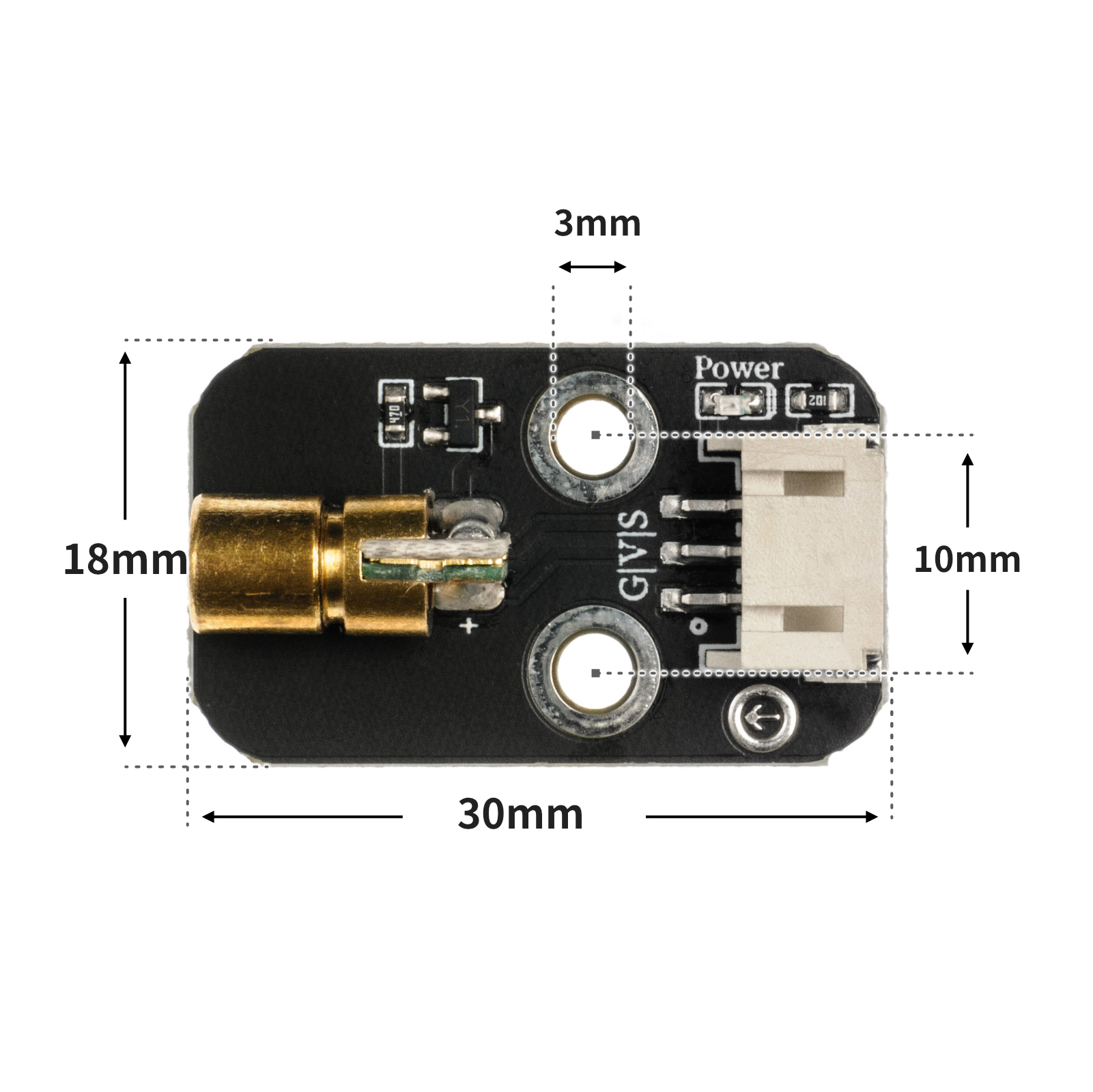

4、电路板尺寸 点这里回到目录

HS-F03P 直线激光射灯


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

void setup(){
  pinMode(3, OUTPUT);
}

void loop(){
  digitalWrite(3,HIGH);
  delay(500);
  digitalWrite(3,LOW);
  delay(500);

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine
import time


pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
pin2.value(1)
time.sleep_ms(500)
pin2.value(0)
time.sleep_ms(500)


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

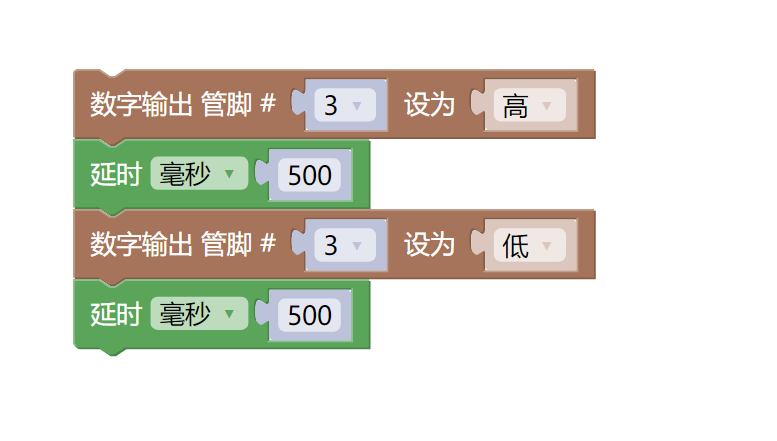

示例程序(UNO开发板):点击下载

HS-F03P 直线激光射灯

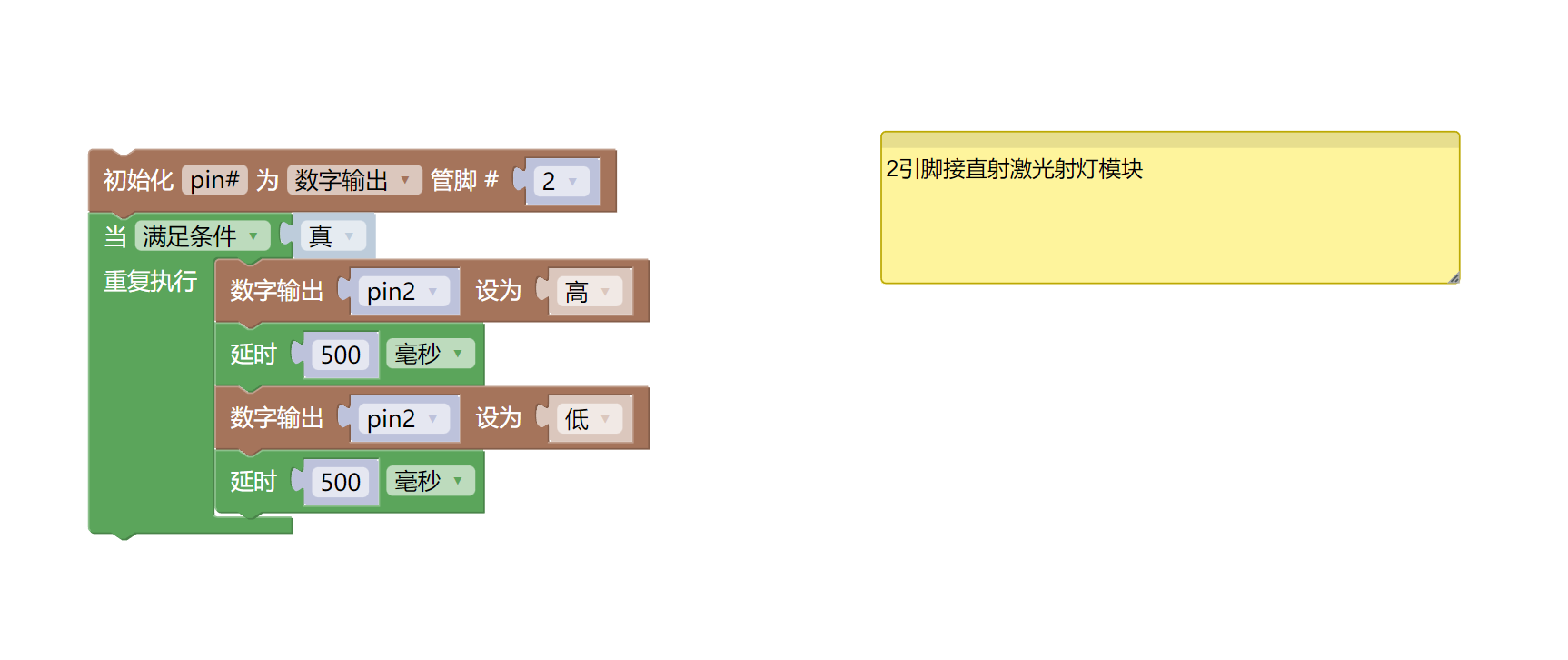

示例程序(ESP32开发板):点击下载

HS-F03P 直线激光射灯


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • 直射激光射灯模块(HS-F03P)*1
  • PH2.0 3P端子转杜邦线 *1 或 PH2.0 3P双头端子线 *1

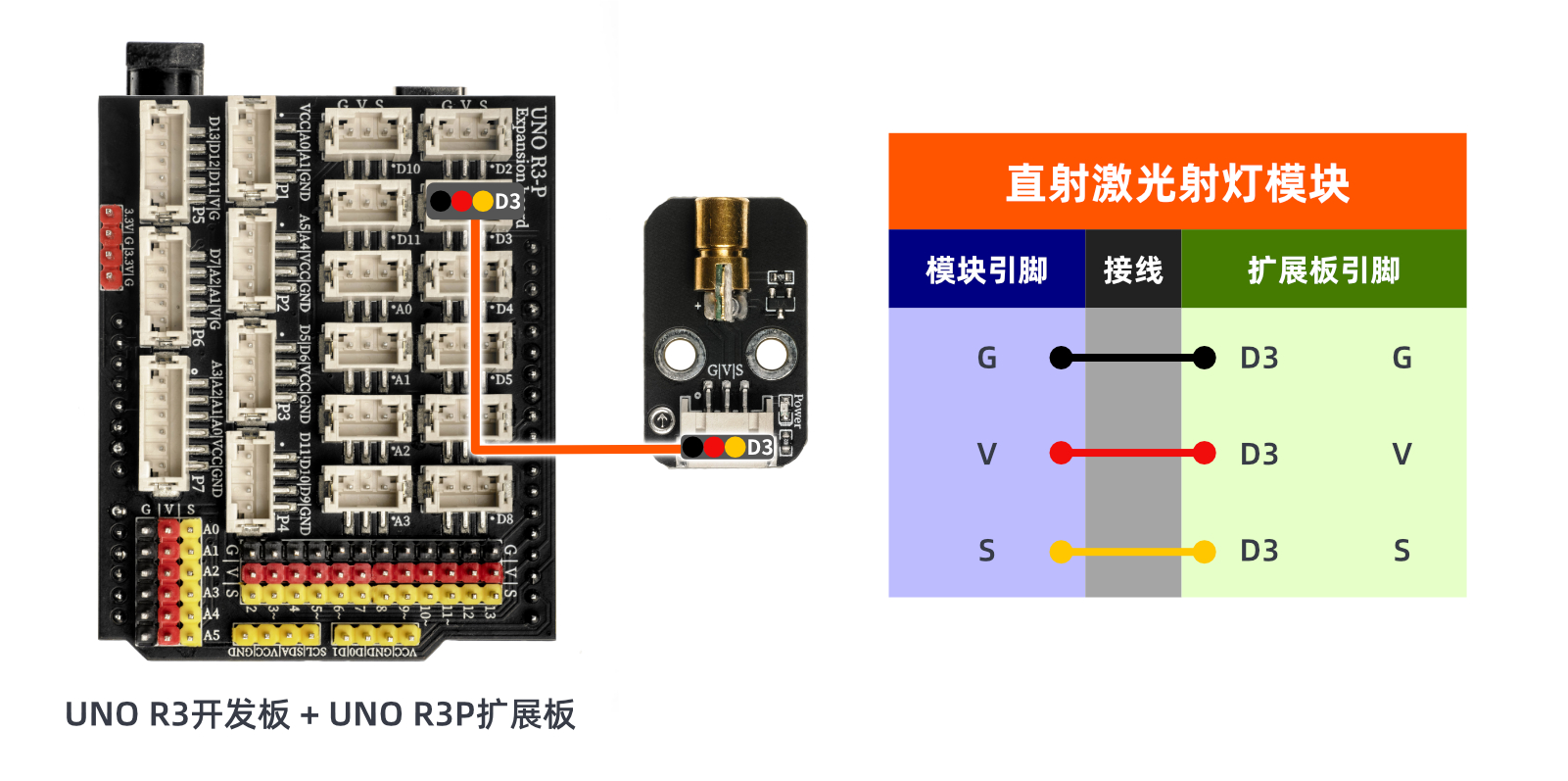

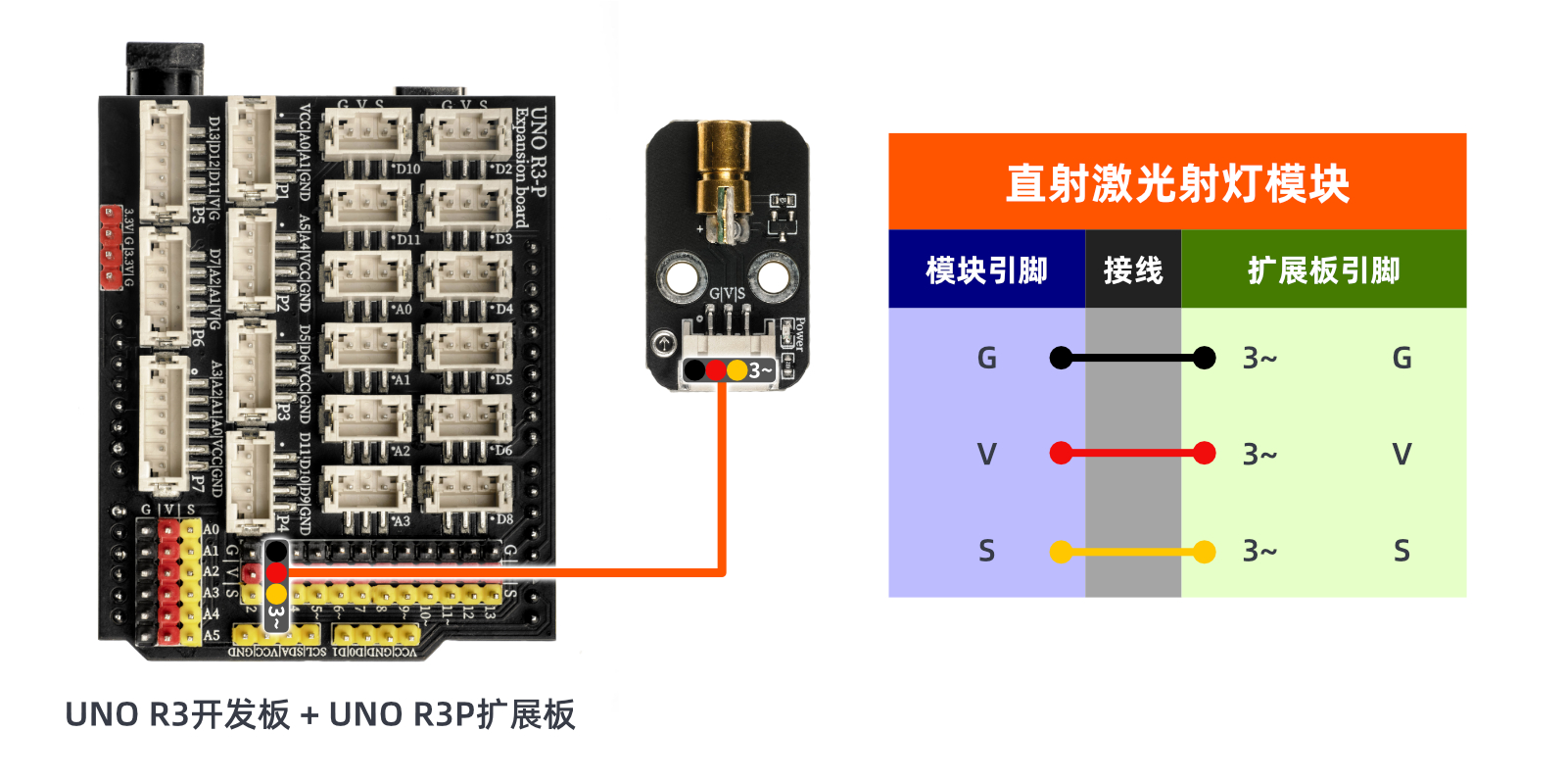

电路接线图:

HS-F03P 直线激光射灯

HS-F03P 直线激光射灯


8、视频教程 点这里回到目录

视频教程:点击查看


9、测试结论 点这里回到目录

器件连接好线之后,将上述程序烧录到 Arduino UNO 开发板之后,将会发现 直线激光射灯会以 0.5 秒的频率闪烁,达到了我们想要的效果。
