HS-UNO-SEX1
1、介绍 点这里回到目录

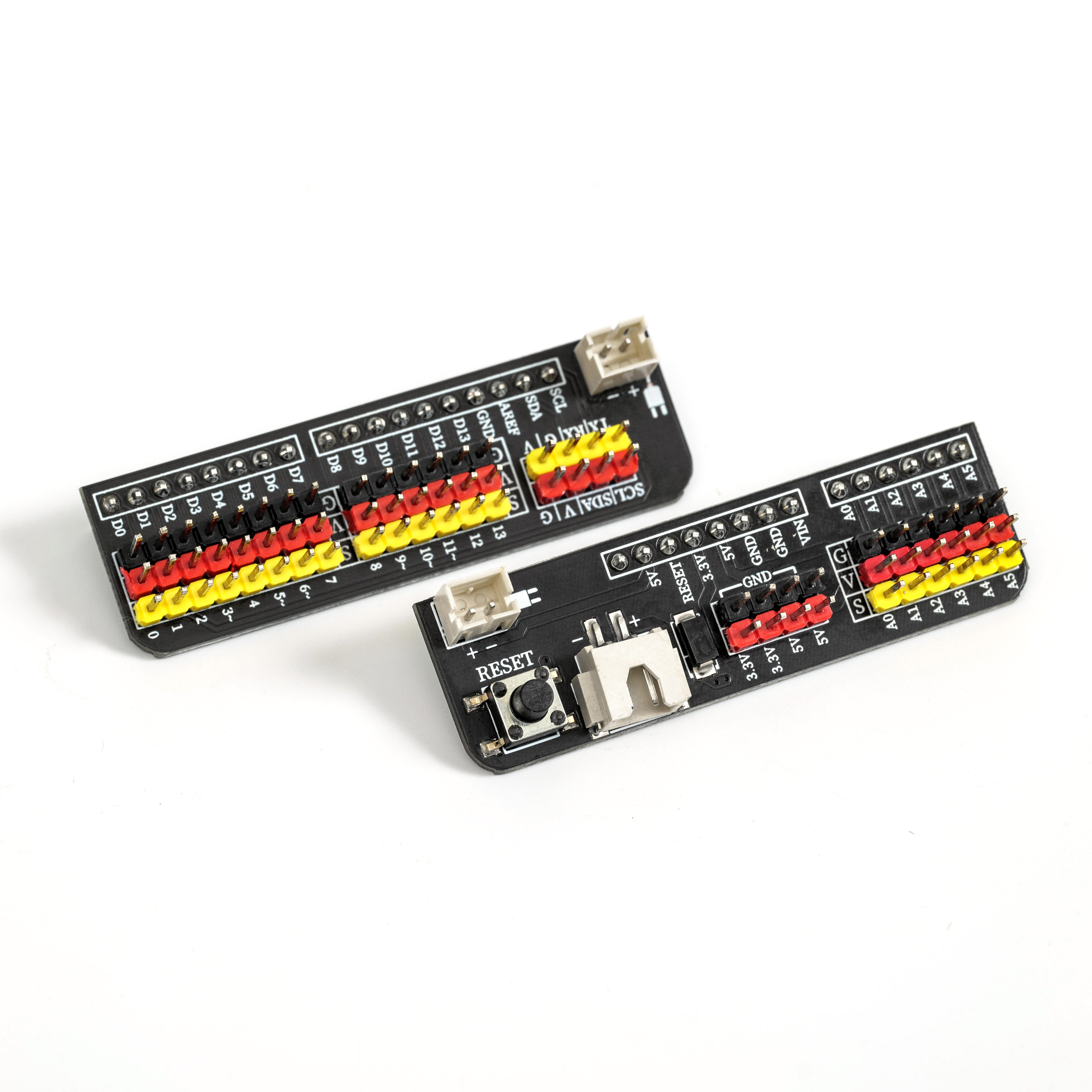

HS-UNO-SEX1(扩展板)是根据开发板Arduino Uno开发板设计的配套扩展板，把开发板的引脚引出来集成在一块PCB电路板上。该扩展板兼容本所有的HELLO STEM UNO系列的开发板。电路板上设有排针同时也保留有电源接口和复位按键。还可以让使用者灵活的增加和减少外接扩展模块。
2、特征 点这里回到目录
- 1、设有数字IO口排针（引脚号从D2-D13）和模拟IO（引脚号从A0-A5）口排针。（可以满足使用杜邦线接插扩展模块的需求）
- 2、1个电源输入/输出接口座子。
- 3、1个复位按键。
3、扩展板解析 点这里回到目录
- 数字IO口排针（D0-D13）
可以指定这些IO口为数字输出即输出高电平或者低电平。其中(D2和D3管脚可以当硬件中断管脚使用。D3,D5,D6,D9,D10,D11管脚可以输出模拟信号)。
- 模拟IO口排针（A0-A5）
可以指定这些IO口模拟输入和模拟输入。模拟输入返回的值为（0-1023）。模拟输出的值为（0-255）。
- 开发板供电输入/输出座子
该座子电路设计为给开发板系统供电接口，或者给外接模块供电。
- 复位按键
该按键电路设计为给程序复位。
