产品简介:

智能晾衣架是一款由HS-KEY1-P按键开关模块 、HS-S26P温湿度传感器 、 HS-S09P 雨滴传感器 、 HS-F19P OLED显示屏 、 HC-05蓝牙模块等配件组合而成的智能套件。本款套件可实现:实现手动与自动收衣晾衣 ,可以选择Hand Switch手动模式晾衣与收衣,或者按住Cut键切换自动模式,当雨滴传感器B板感应到水滴,晾衣架会自动收衣,雨滴传感器B板擦干晾衣架自动伸出继续晾衣。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能晾衣架。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载)


准备工具及组装注意事项:

自备调试工具:带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书,按步骤进行组装,疑难问题请扫二维码关注公众号查看相关教程,或寻找在线客服进行指导。


HS-E10 智能晾衣架 警告:

14岁以下人员必须在专业老师或有相关知识的成年人指导下使用! 该产品组装、调试需要使用相关工具,组装时请做好安全防范,避免受伤! 本产品为教学实验用品,请勿将其功能作为生活常规用品使用,会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池,将电池妥善保管!


示例程序下载:点击下载

(文件解压密码请查看您购买的商品条形码,商品数字条形码为解压密码)


HS-E10 智能晾衣架


STEP:1

HS-E10 智能晾衣架

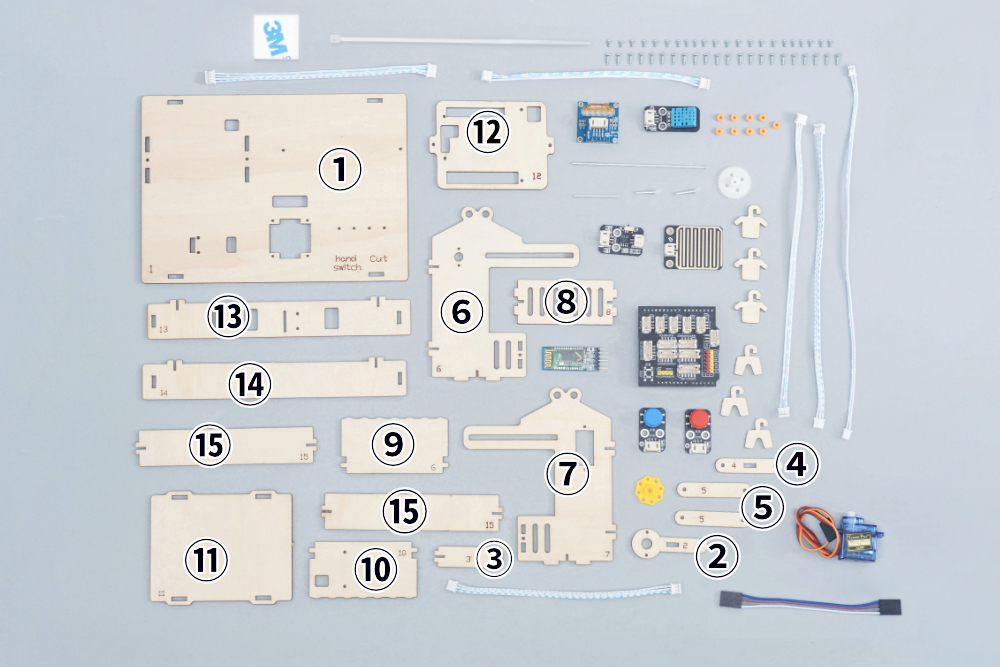

准备好所有配件及木板材料,木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。注意:蓝牙模块与4P母对母线和双面胶自备。


STEP:2

HS-E10 智能晾衣架

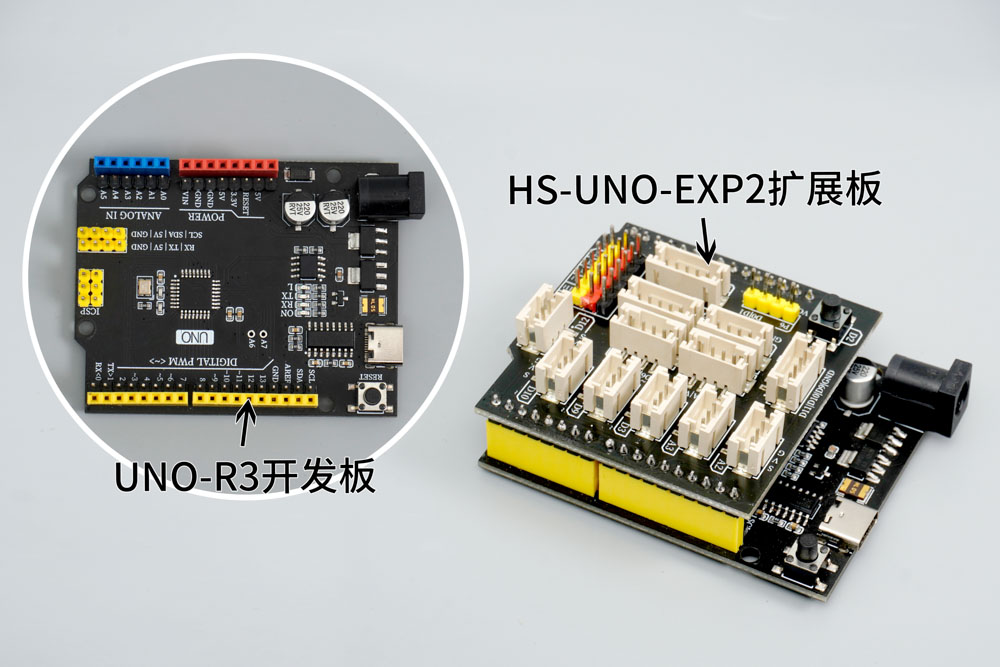

把HS-UNO-EXP2扩展板插入UNO-R3开发板上,注意HS-UNO-EXP2和UNO-R3的朝向。


STEP:3

HS-E10 智能晾衣架

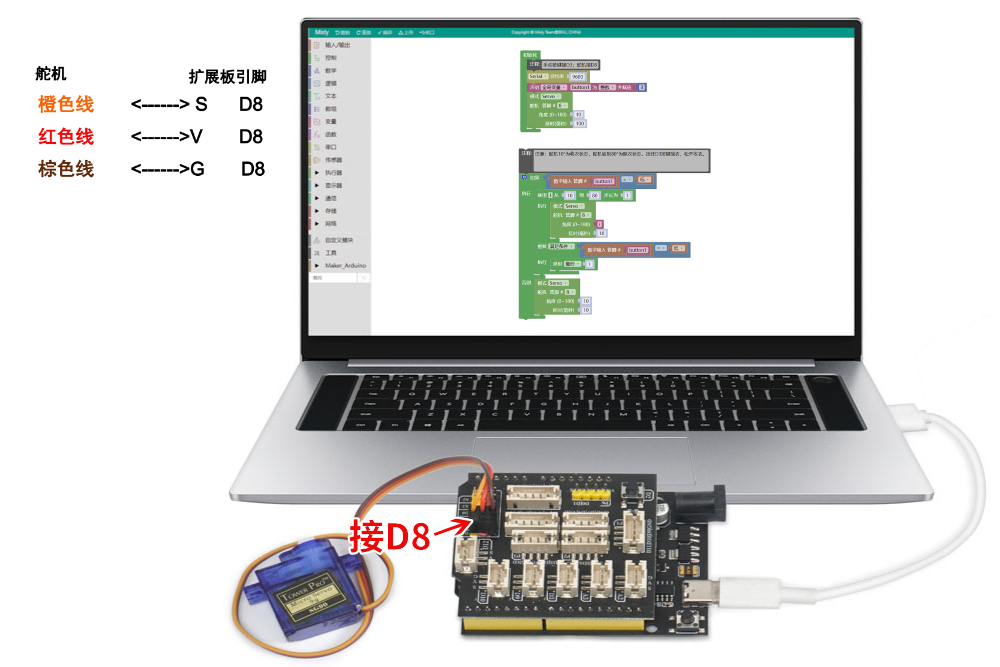

首先参照【接线示意图】把舵机插入HS-UNO-EXP2扩展板上的【D8】接口上,然后使用米思齐Mixly 软件将该套件的初始化程序上传至UNO-R3开发板上使舵机归位到初始化角度再断电安装舵机。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载)
警告:不能跳过此步骤进行下一步安装,跳过此步骤将会导致后续安装失败!注意:请核对好端口线序再插入,线序插错可能会烧坏电路板。


STEP:4

HS-E10 智能晾衣架

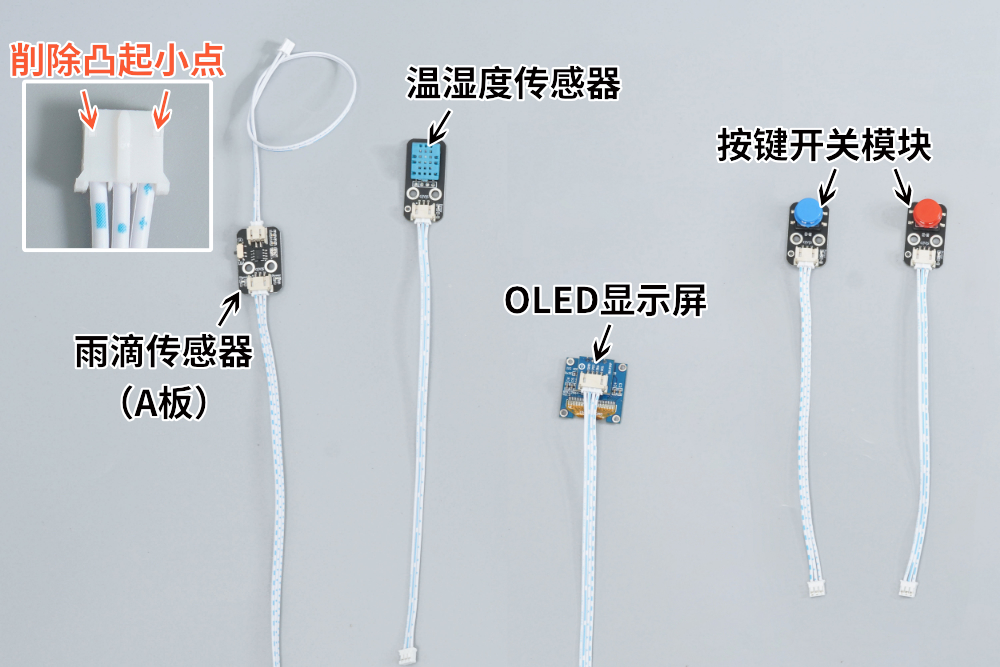

首先把两条20cm3P双头端子线分别插入HS-S09P 雨滴传感器A板上和HS-S26P温湿度传感器模块上,然后把25cm的2P双头端子线插入 雨滴传感器A板上的另一端,再然后把15cm4P双头端子线插入HS-F19P OLED显示屏模块上,最后把两条10cm3P双头端子线分别插入两个HS-KEY1-P按键开关模块上。注意:使用小刀时请小心,做好安全防范,孩子务必在大人的陪同下使用小刀。


STEP:5

HS-E10 智能晾衣架

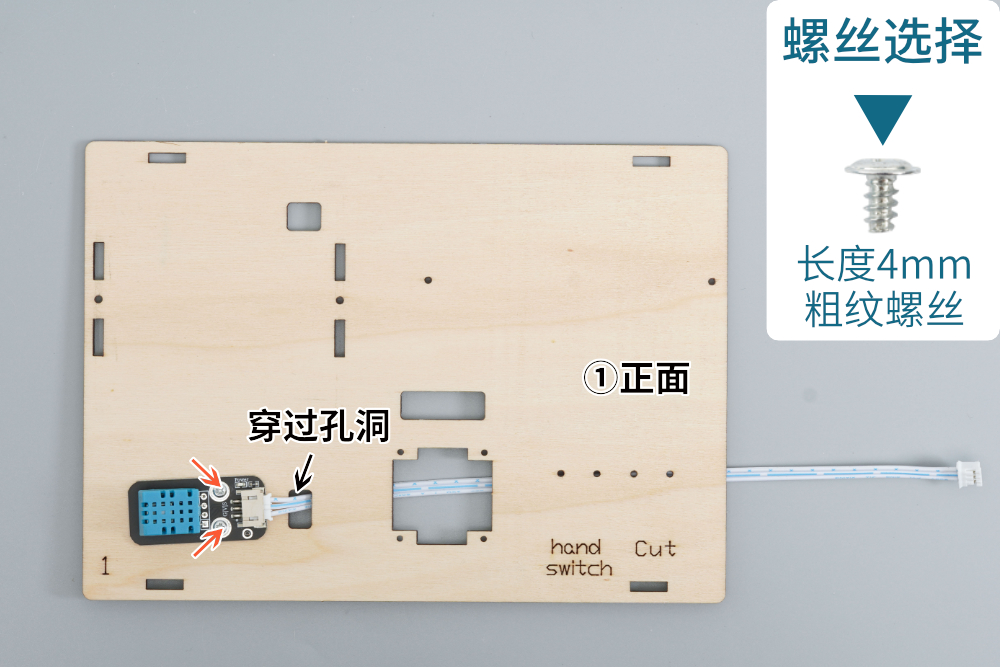

首先把温湿度传感器双头端子线穿过①号板的孔洞,然后用4mm粗纹螺丝把温湿度传感器安装在①号板正面。


STEP:6

HS-E10 智能晾衣架

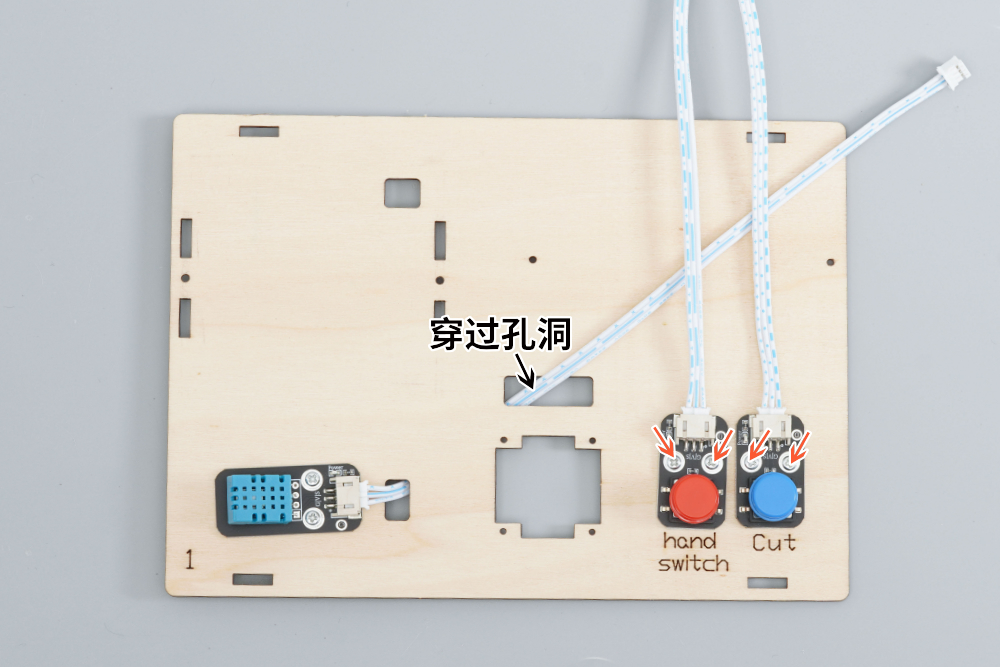

首先把温湿度传感器双头端子线穿过①号板的另一个孔洞,然后用4mm粗纹螺丝把两个按键开关模块安装在①号板上。


STEP:7

HS-E10 智能晾衣架

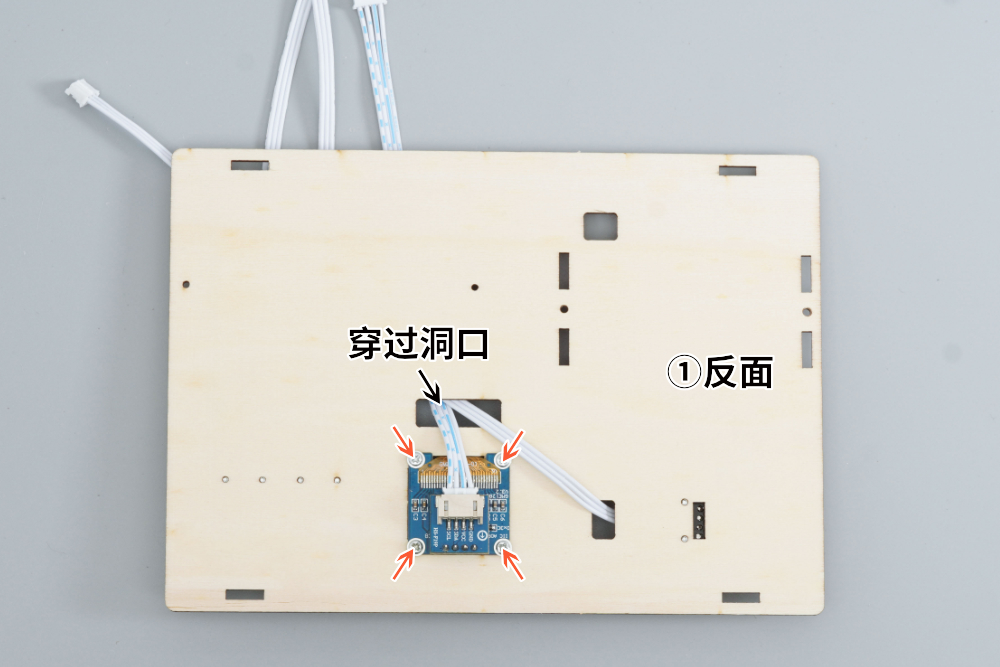

用4mm粗纹螺丝把OLED显示屏安装在①号板反面。注意:拧螺丝时需要用点力。


STEP:8

HS-E10 智能晾衣架

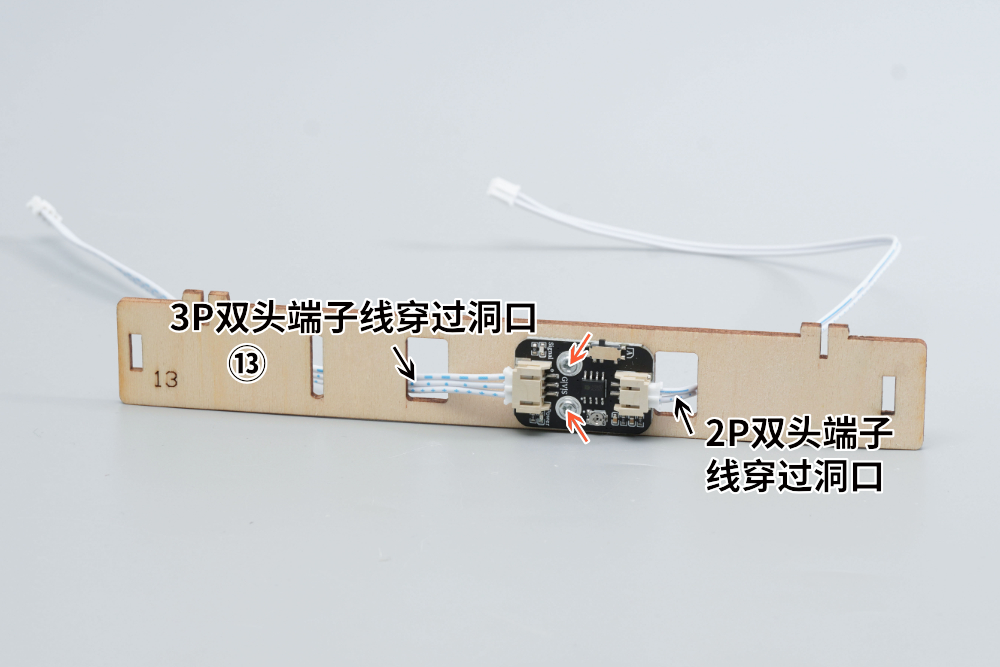

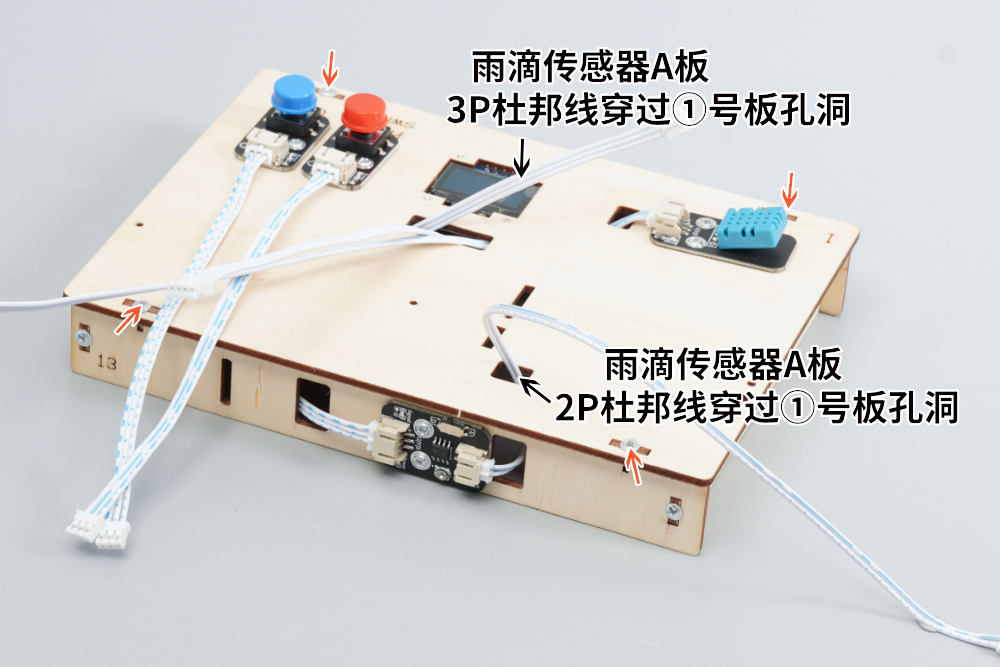

首先把雨滴传感器A板的3P双头端子线穿过⑬号板左边的孔洞,然后把雨滴传感器A板的2P双头端子线穿过⑬号板右边的孔洞,最后用4mm粗纹螺丝把雨滴传感器A板安装在⑬号板上。


STEP:9

HS-E10 智能晾衣架

用7mm粗纹螺丝把两块⑮号板安装在⑬号板上。


STEP:10

HS-E10 智能晾衣架

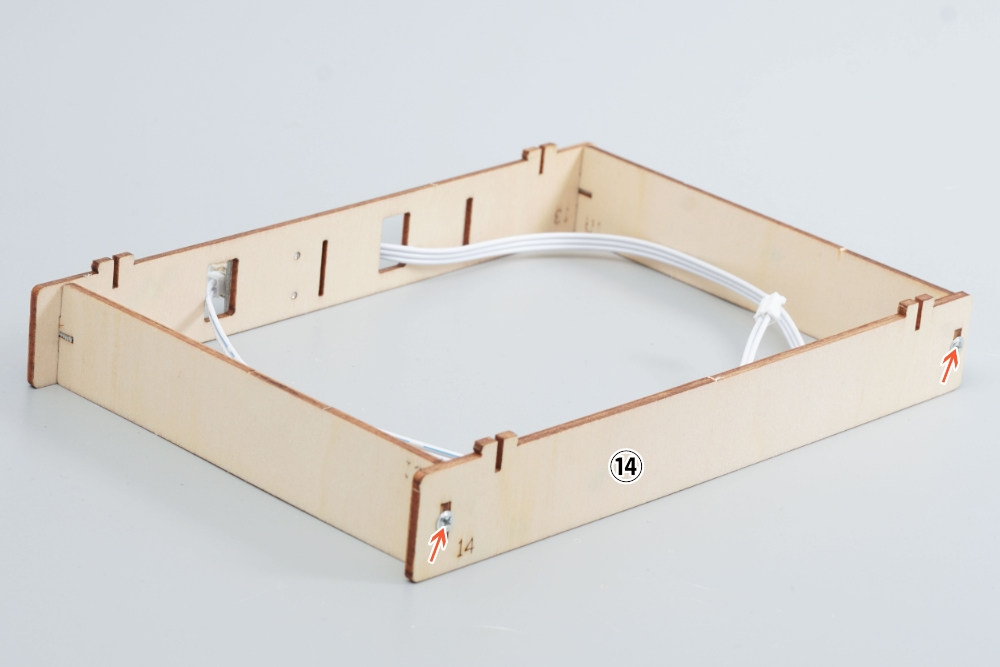

用7mm粗纹螺丝把⑭号板安装在两块⑮号板上。


STEP:11

HS-E10 智能晾衣架

用7mm粗纹螺丝把①号板安装在⑬、⑭、⑮号板上。


STEP:12

HS-E10 智能晾衣架

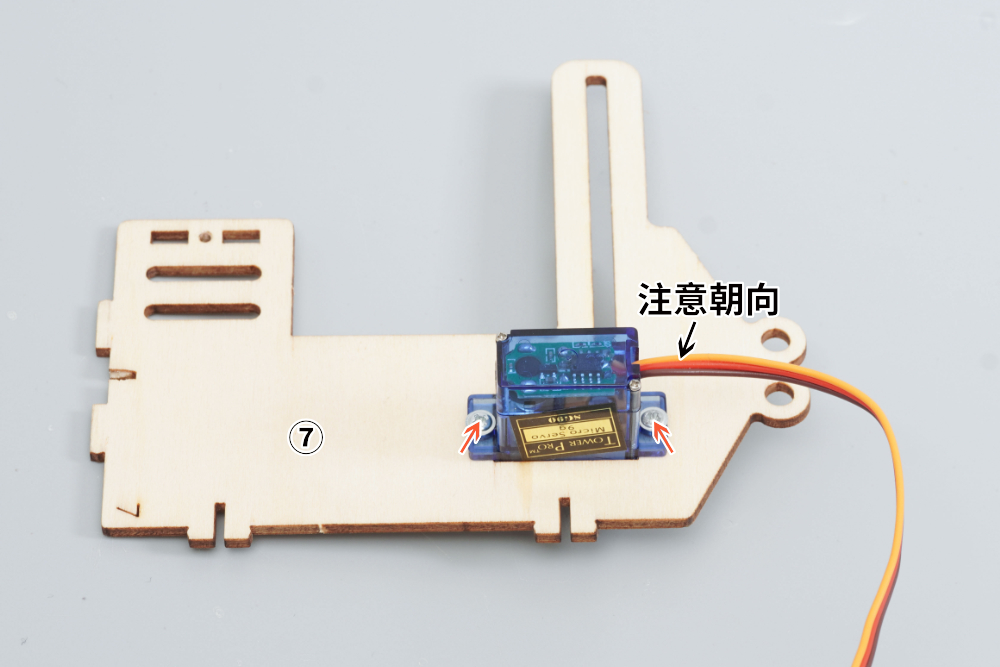

用7mm粗纹螺丝把舵机安装在⑦号板上。


STEP:13

HS-E10 智能晾衣架

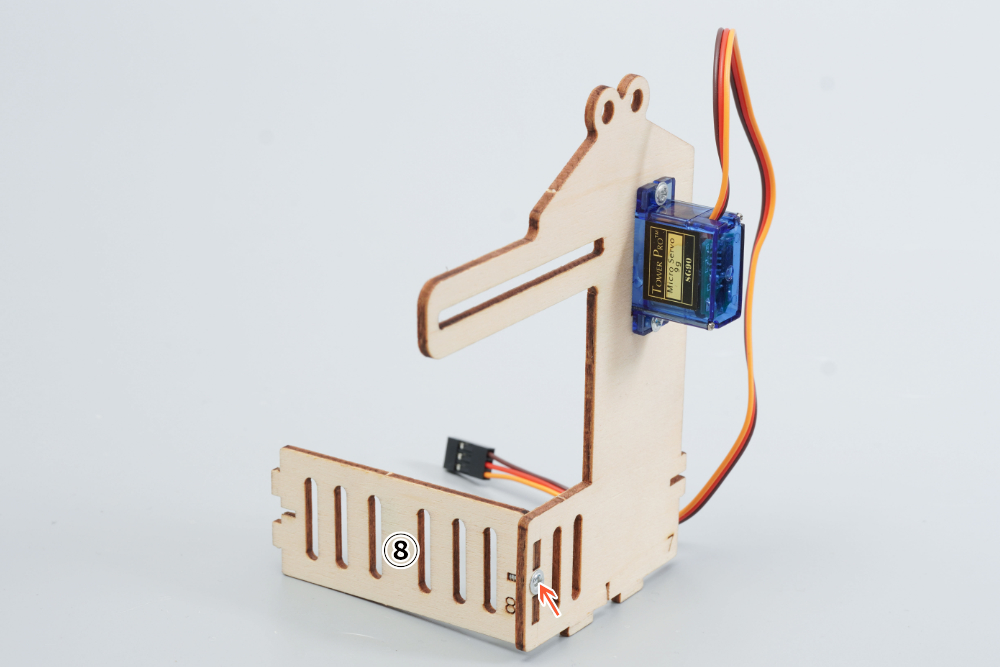

用7mm粗纹螺丝把⑧号板安装在⑦号板上。


STEP:14

HS-E10 智能晾衣架

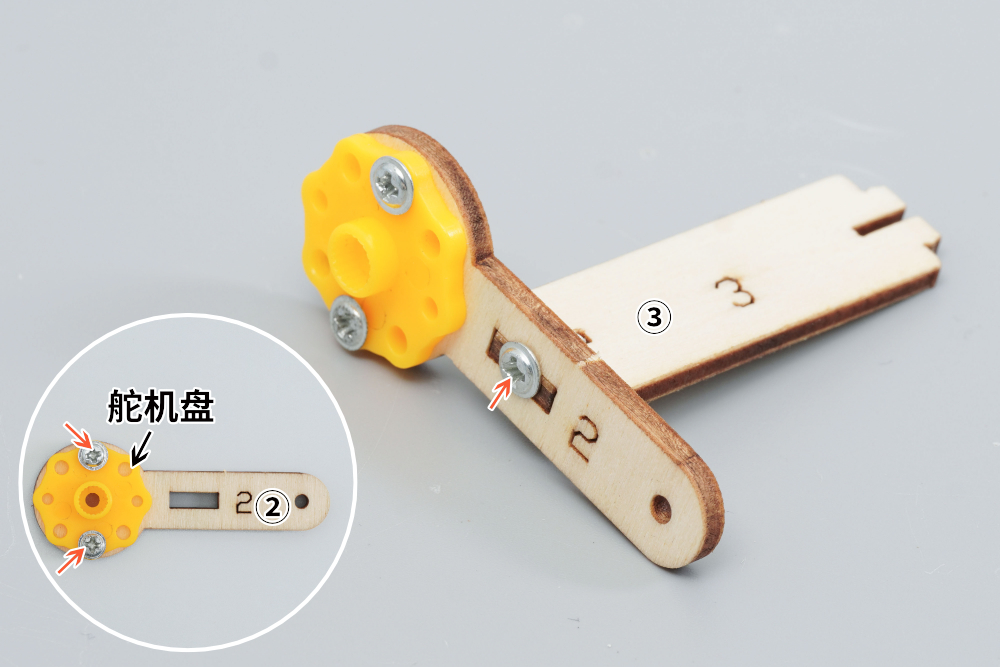

首先用4mm粗纹螺丝把舵机盘安装在②号板上,然后用7mm粗纹螺丝把②号板安装在③号板上。


STEP:15

HS-E10 智能晾衣架

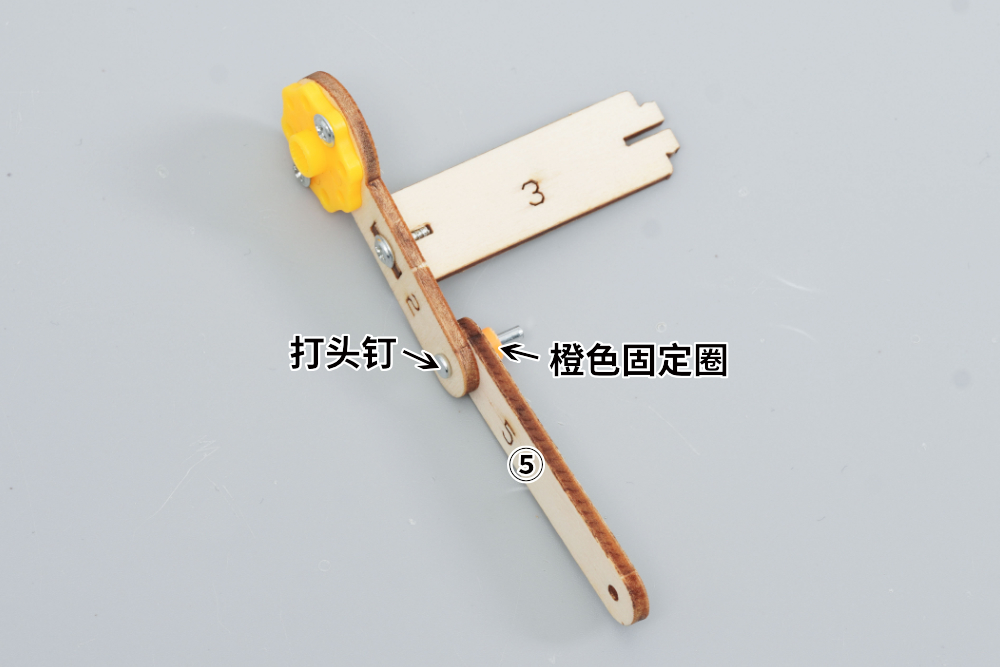

参照上图,首先把打头钉穿过②号板和⑤号板的孔洞,然后用橙色固定圈进行固定。


STEP:16

HS-E10 智能晾衣架

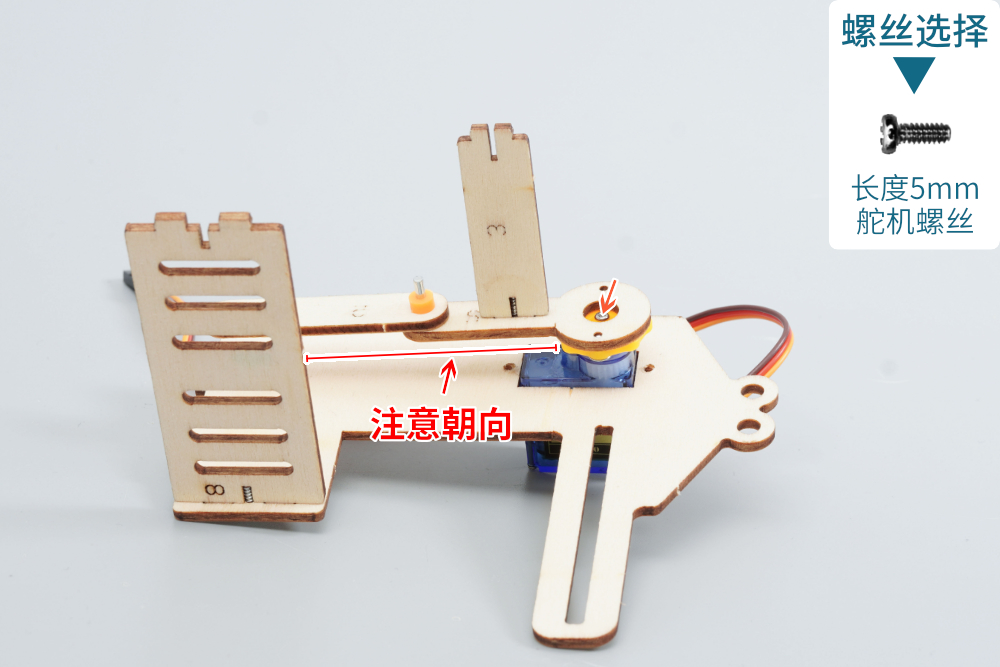

参照上图,用5mm舵机螺丝把舵机盘安装在舵机上,舵机螺丝在舵机袋子里。 注意:请务必断电情况下安装舵机盘(臂),安装时不要转动舵机,舵机通电时候不要有机械阻力如拧螺丝、 掰 、 扯,阻力大于舵机扭力会发烫烧坏舵机


STEP:17

HS-E10 智能晾衣架

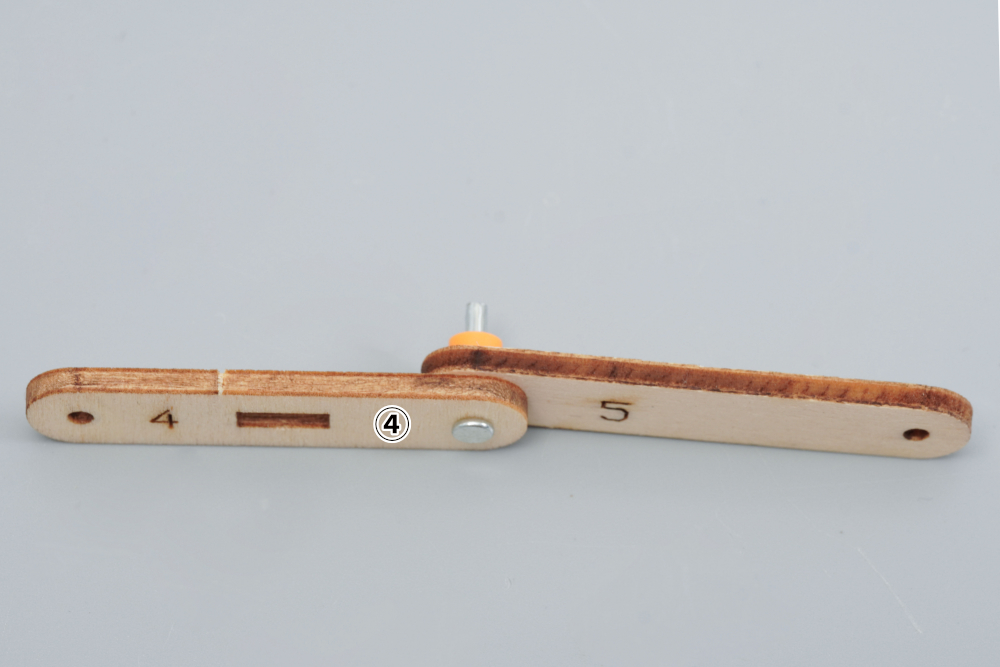

首先把打头钉穿过④号板和⑤号板的孔洞,然后用橙色固定圈进行固定。


STEP:18

HS-E10 智能晾衣架

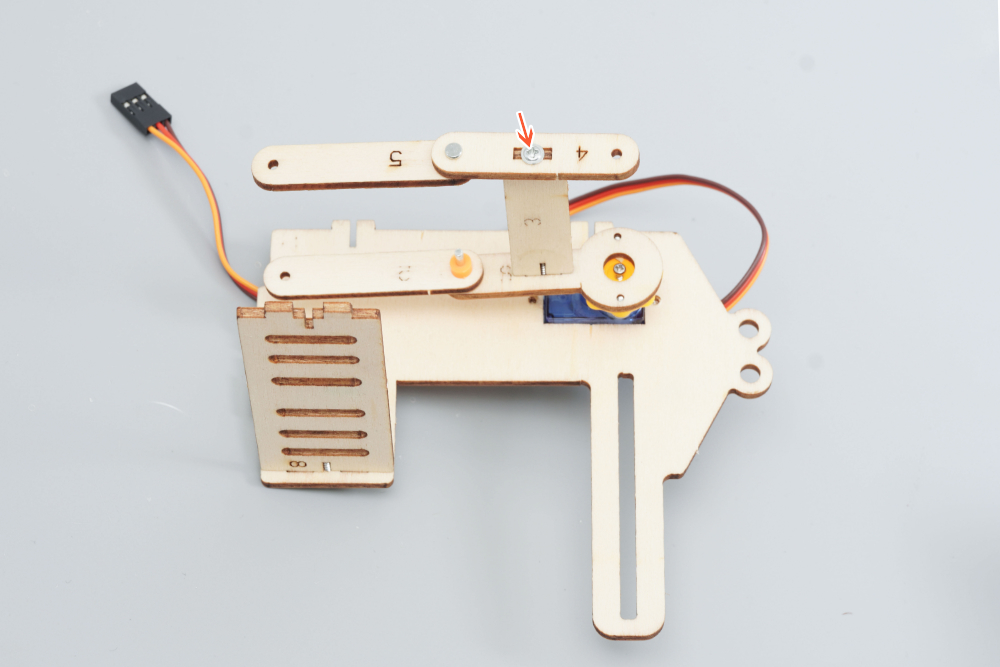

用7mm粗纹螺丝把④号板安装在③号板上。


STEP:19

HS-E10 智能晾衣架

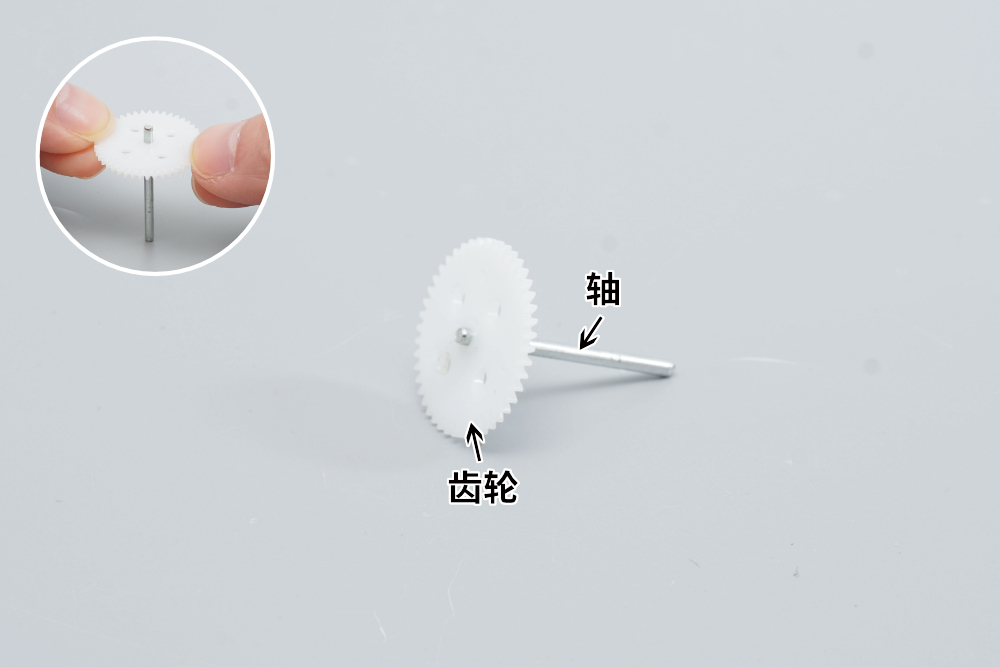

参照上图,把轴插入齿轮。


STEP:20

HS-E10 智能晾衣架

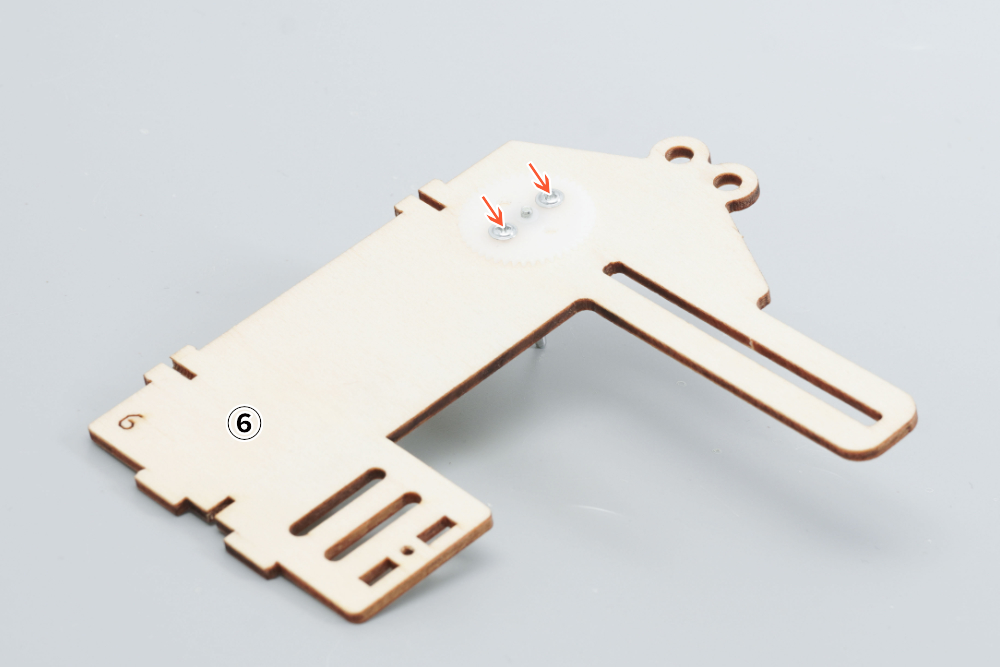

用4mm粗纹螺丝把齿轮安装在⑥号板正面。


STEP:21

HS-E10 智能晾衣架

首先把轴穿过④号板的孔洞,然后用7mm粗纹螺丝把⑥号板安装在⑧号板上。


STEP:22

HS-E10 智能晾衣架

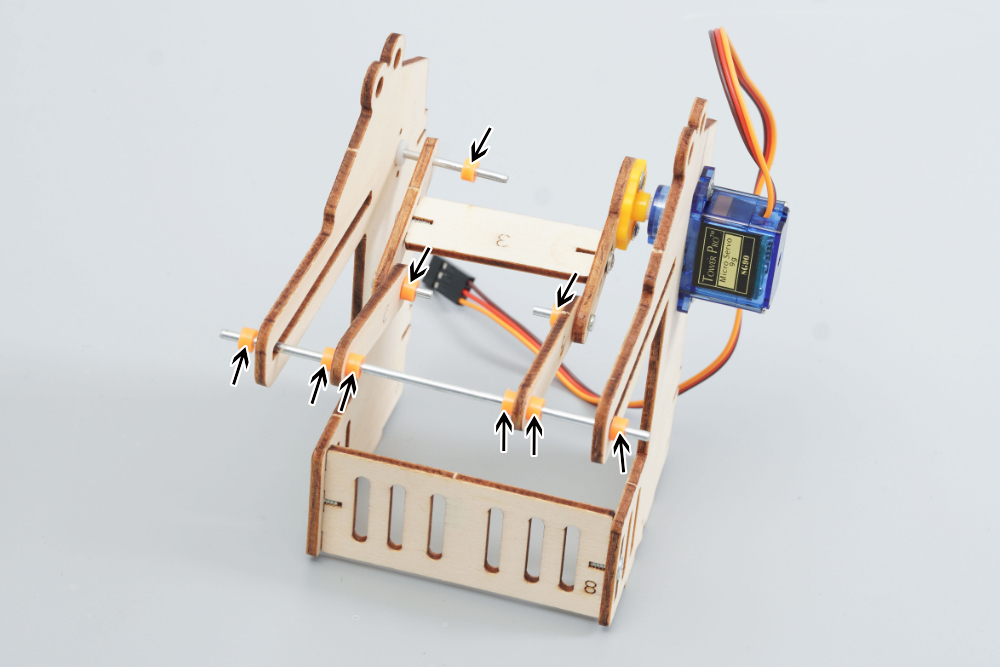

参照上图,首先用一根轴和六颗橙色固定圈把⑤、⑥、⑦号板串联在一起(作为晾衣架)使用,然后再把一颗橙色固定圈插入白色齿轮的轴上。


STEP:23

HS-E10 智能晾衣架

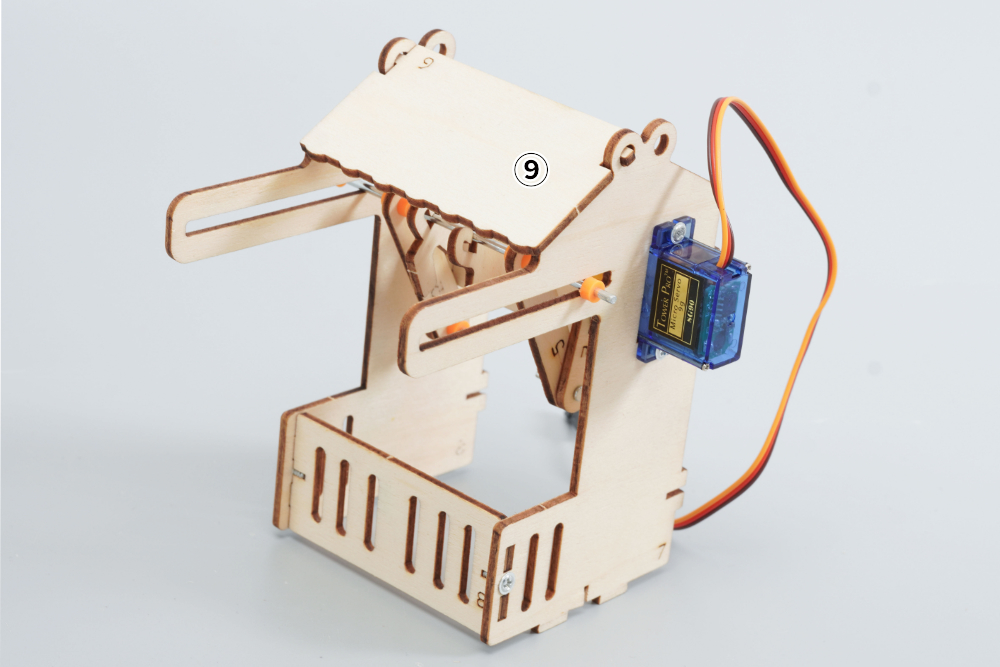

轻轻掰开⑥、⑦号板,然后把⑨号板卡入⑥、⑦号板上的圆洞。


STEP:24

HS-E10 智能晾衣架

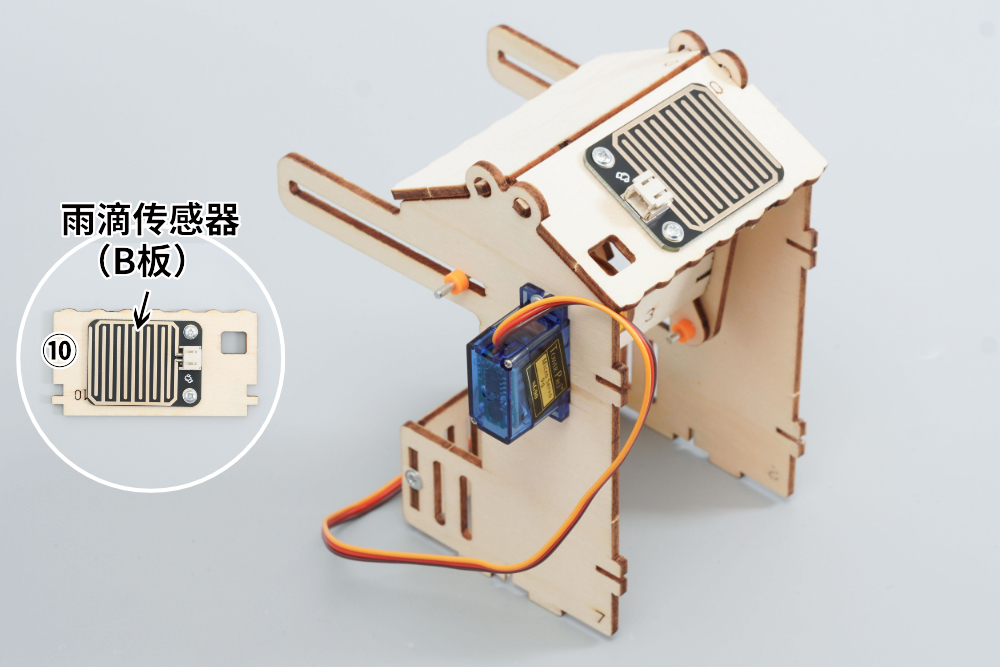

首先用4mm粗纹螺丝把雨滴传感器B板安装在⑩号板上,然后轻轻掰开⑥、⑦号板,最后把⑩号板卡入⑥、⑦号板上的圆洞。


STEP:25

HS-E10 智能晾衣架

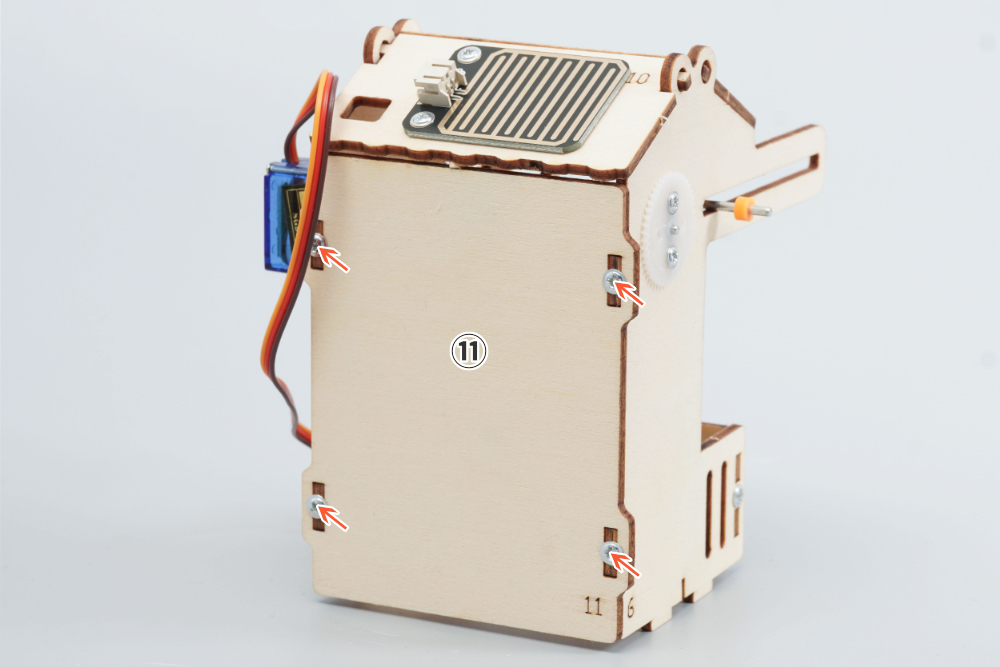

用7mm粗纹螺丝把⑪号板安装在⑥、⑦号板上。


STEP:26

HS-E10 智能晾衣架

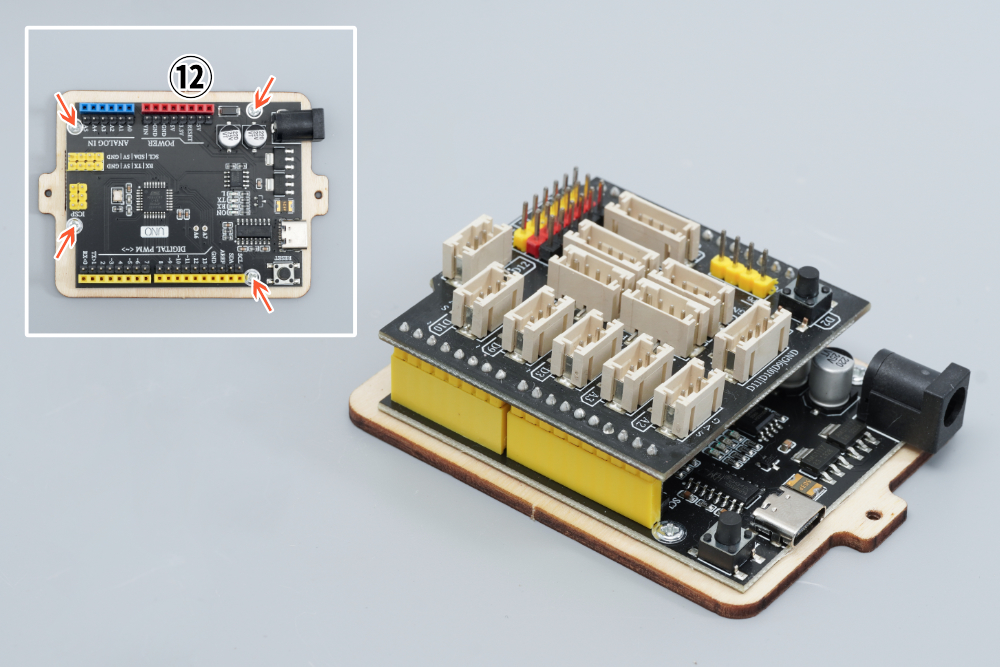

首先用4mm粗纹螺丝把UNO-R3开发板安装在⑫号板上,然后把HS-UNO-EXP2扩展板插入UNO-R3开发板上。


STEP:27

HS-E10 智能晾衣架

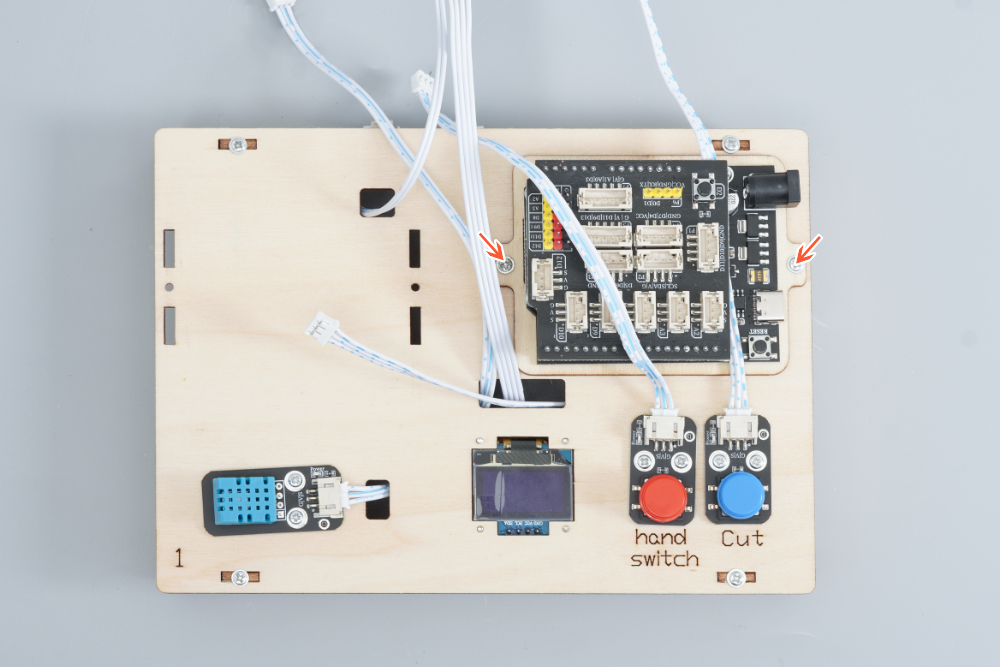

用7mm粗纹螺丝把⑫号板安装在①号板上。


STEP:28

HS-E10 智能晾衣架

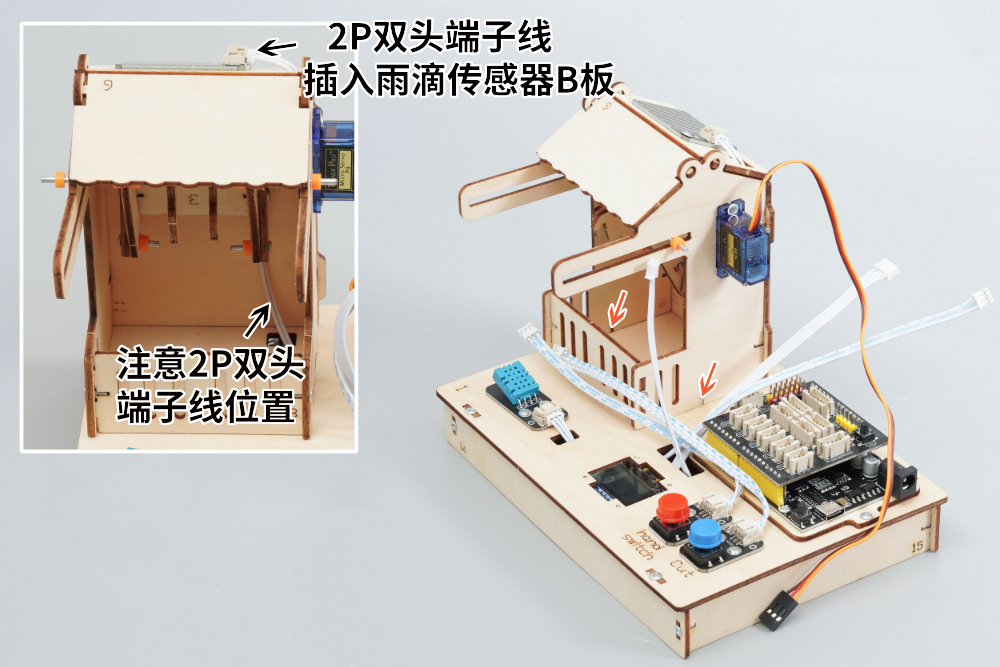

参照上图,首先把2P双头端子线穿过⑩号板的孔洞,然后把2P双头端子线插入雨滴传感器B板,最后用7mm粗纹螺丝把⑥、⑦号板安装在①号板上。


STEP:29

HS-E10 智能晾衣架

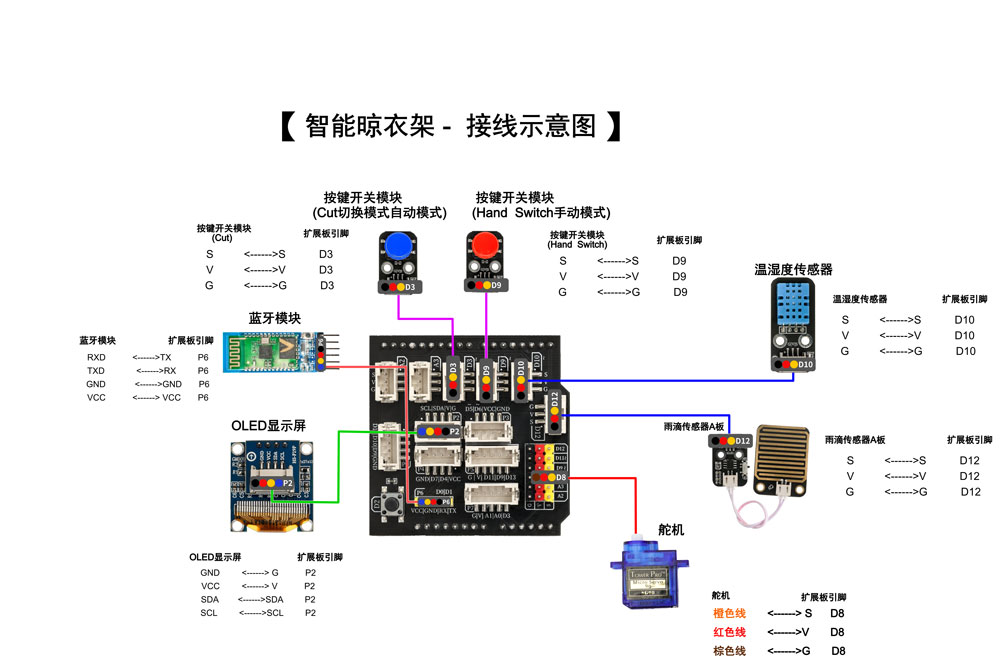

参考【智能晾衣架-接线示意图】把按键开关模块、温湿度传感器、雨滴传感器显示屏、和舵机插入HS-UNO-EXP2扩展板上。注意:蓝牙模块不要接线。


STEP:30

HS-E10 智能晾衣架

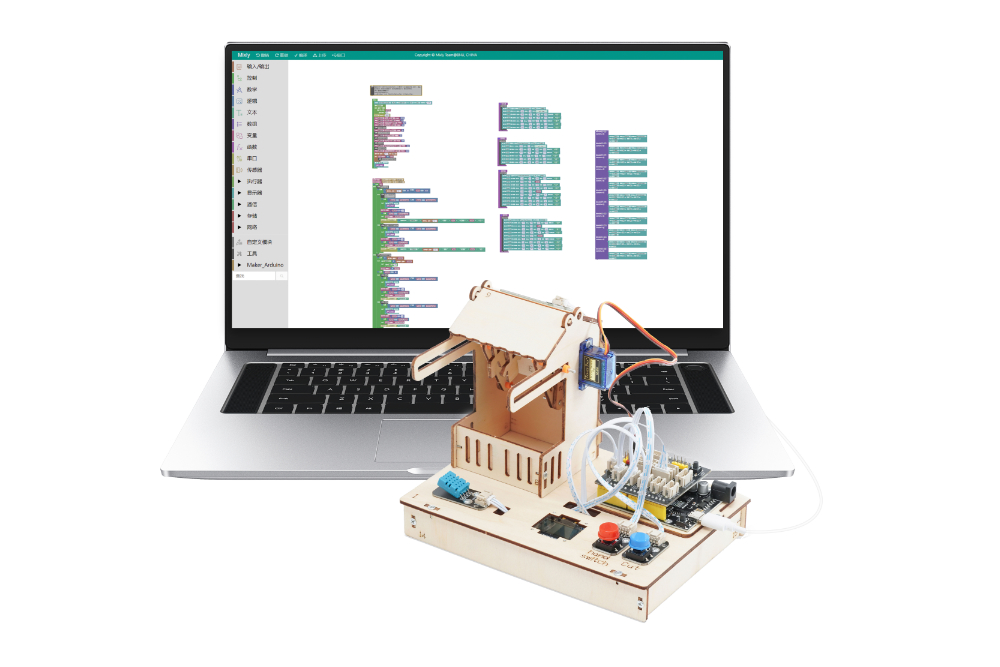

使用米思齐Mixly软件将该套件的智能晾衣架(9.智能晾衣架-加入oled显示屏与湿温度传感器.mix)示例程序上传至UNO-R3,如果舵机堵转或者发烫请立刻断电,检查舵机是否复位,请参考舵机复位步骤。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能晾衣架。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载)

示例程序下载:点击下载

(文件解压密码请查看您购买的商品条形码,商品数字条形码为解压密码)


警告:不能跳过此步骤进行下一步安装,跳过此步骤将会导致后续安装失败!你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能晾衣架。
注意:智能密码箱如果需要脱机工作,请自备或者购买DC头6V-12V电源和14500尖头锂电池。


STEP:31

HS-E10 智能晾衣架

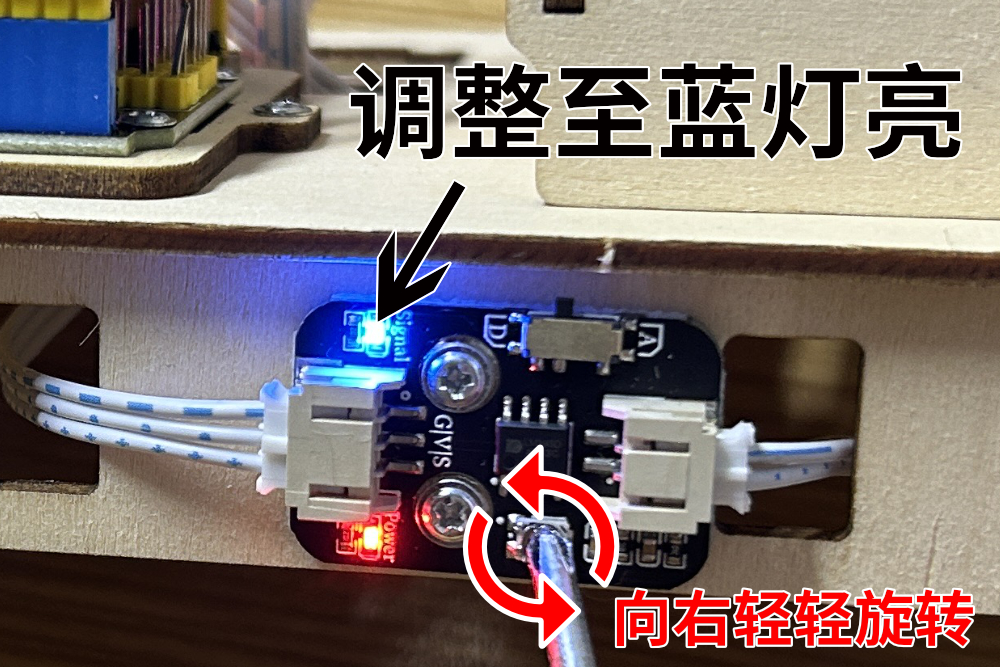

在智能晾衣架通电情况下,使用螺丝刀向右旋转雨滴传感器A板上的电位器,调整至雨滴传感器A板上的信号灯蓝灯亮起。注意:使用螺丝刀旋转传感器背面的电位器时,不要随意转该旋钮,不宜大幅度转动,力度尽可能的轻!旋转过大或者推力过大有可能导致电位器的损坏及无法校准,从而使模块无法正常使用。

STEP:32

HS-E10 智能晾衣架

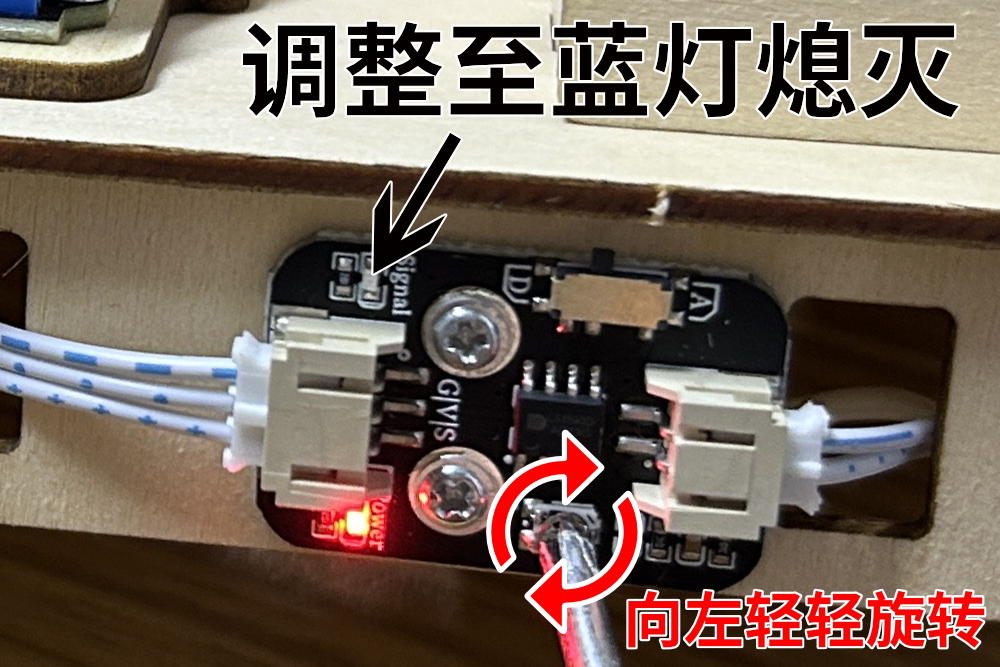

使用螺丝刀向左旋转雨滴传感器A板上的电位器,调整至雨滴传感器A板上的信号灯蓝灯熄灭。


STEP:33

HS-E10 智能晾衣架

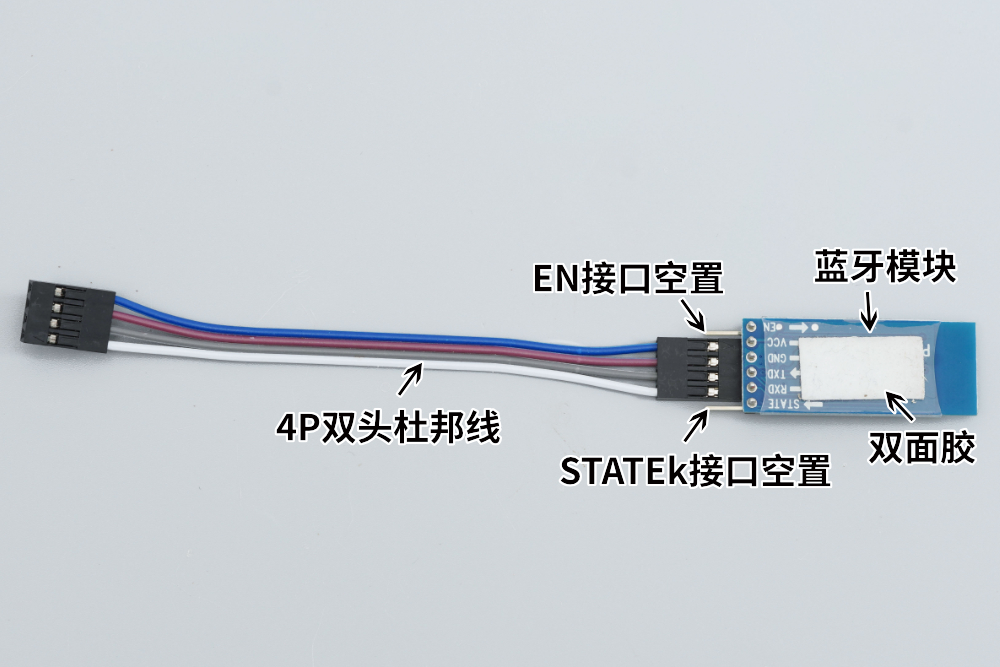

把4P杜邦线插入HC-05蓝牙模块。注意:蓝牙模块的使用方法请参考http://www.hellostem.cn/?chuanganqipeijiandeng/136.html的资料。


STEP:34

HS-E10 智能晾衣架

首先用扎带把导线扎好,然后剪掉多余的扎带,最后把用双面胶把蓝牙模块粘在⑬号板上。注意:使用剪刀时请小心,做好安全防范,孩子务必在大人的陪同下使用剪刀。


STEP:35

HS-E10 智能晾衣架

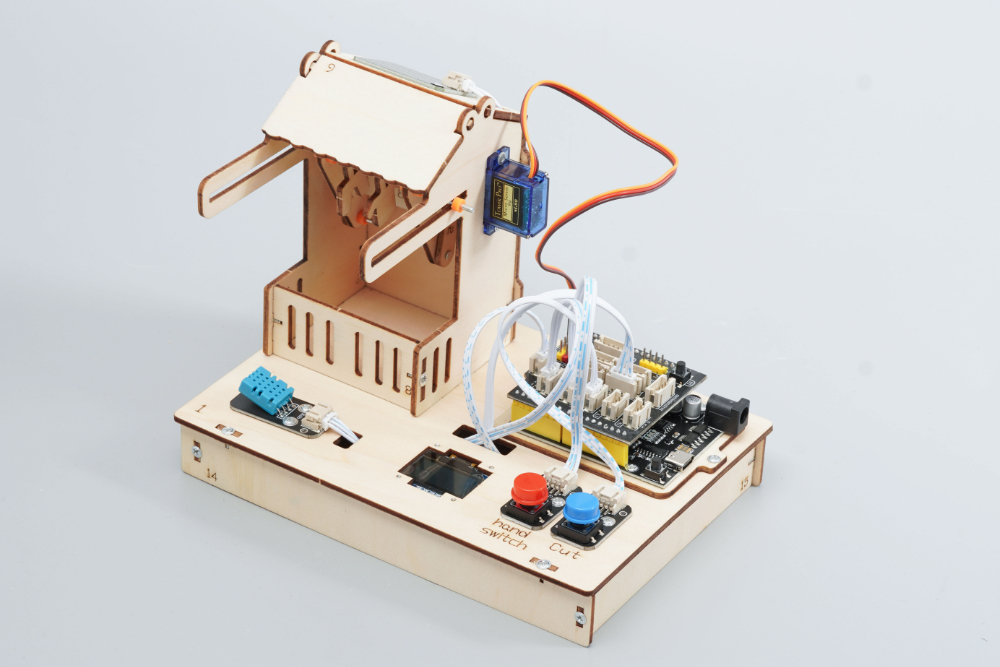

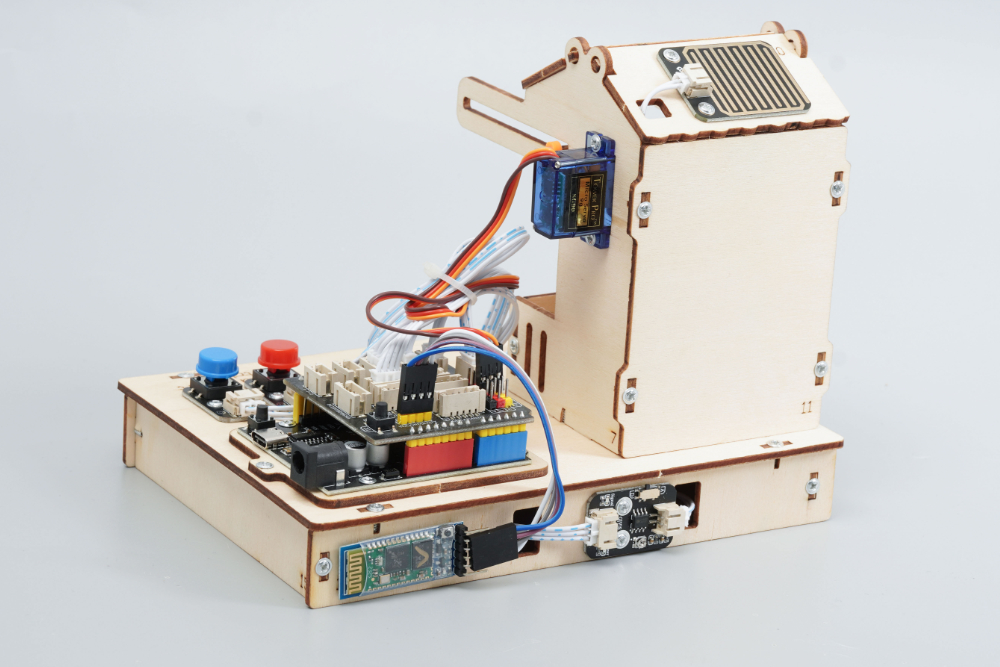

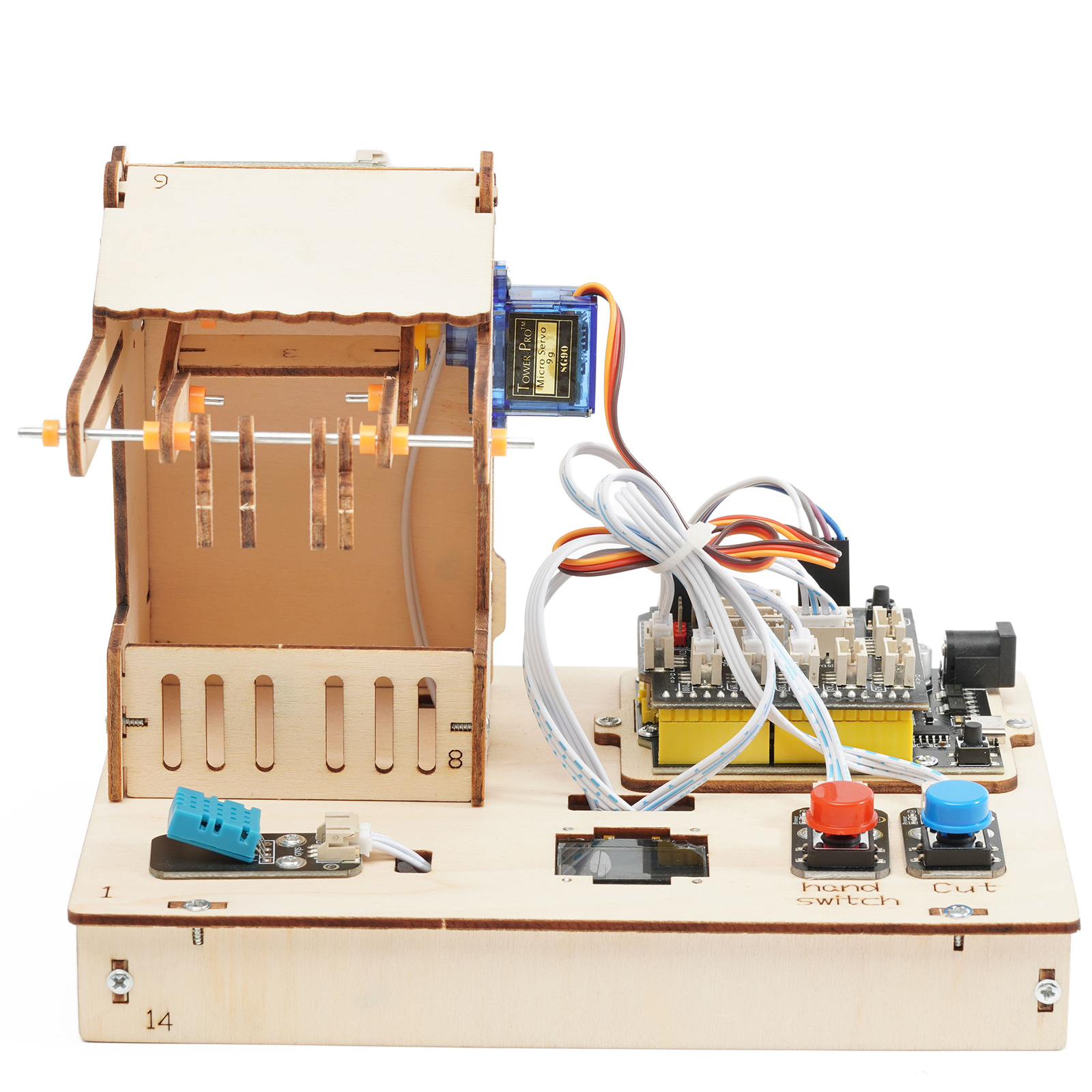

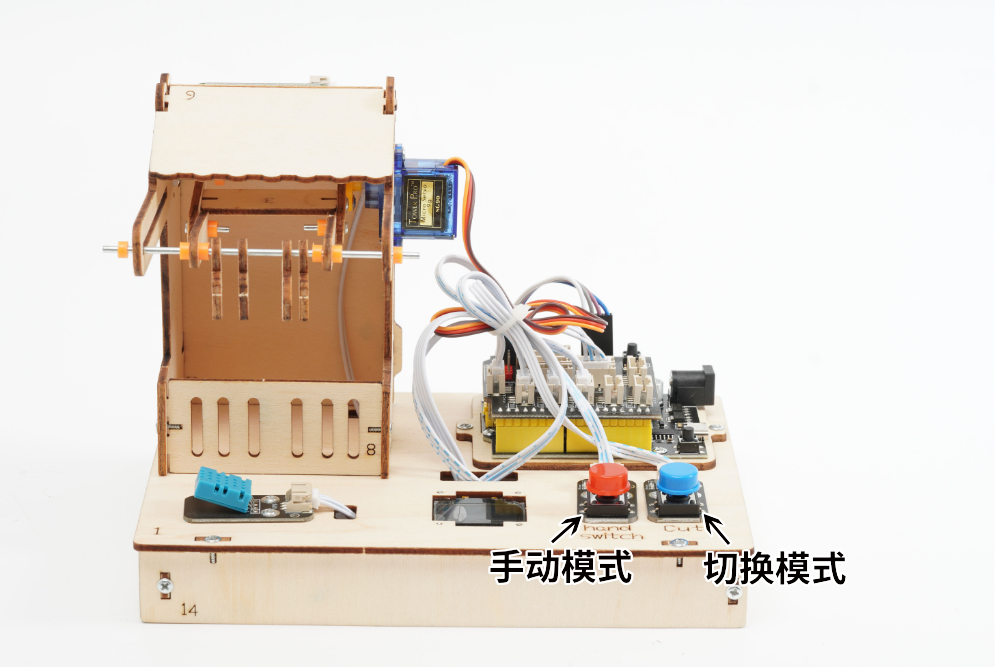

智能晾衣架制作完成,HAND SWITCH为手动模式,按住Hand Switch按钮可以控制晾衣架的伸缩,Cut是切换模式,可以切换为自动感应模式,当雨滴传感器B板感应到水滴,晾衣架会自动收衣,雨滴传感器B板擦干晾衣架自动伸出继续晾衣。
