EX-U+AL2
1、介绍 点这里回到目录

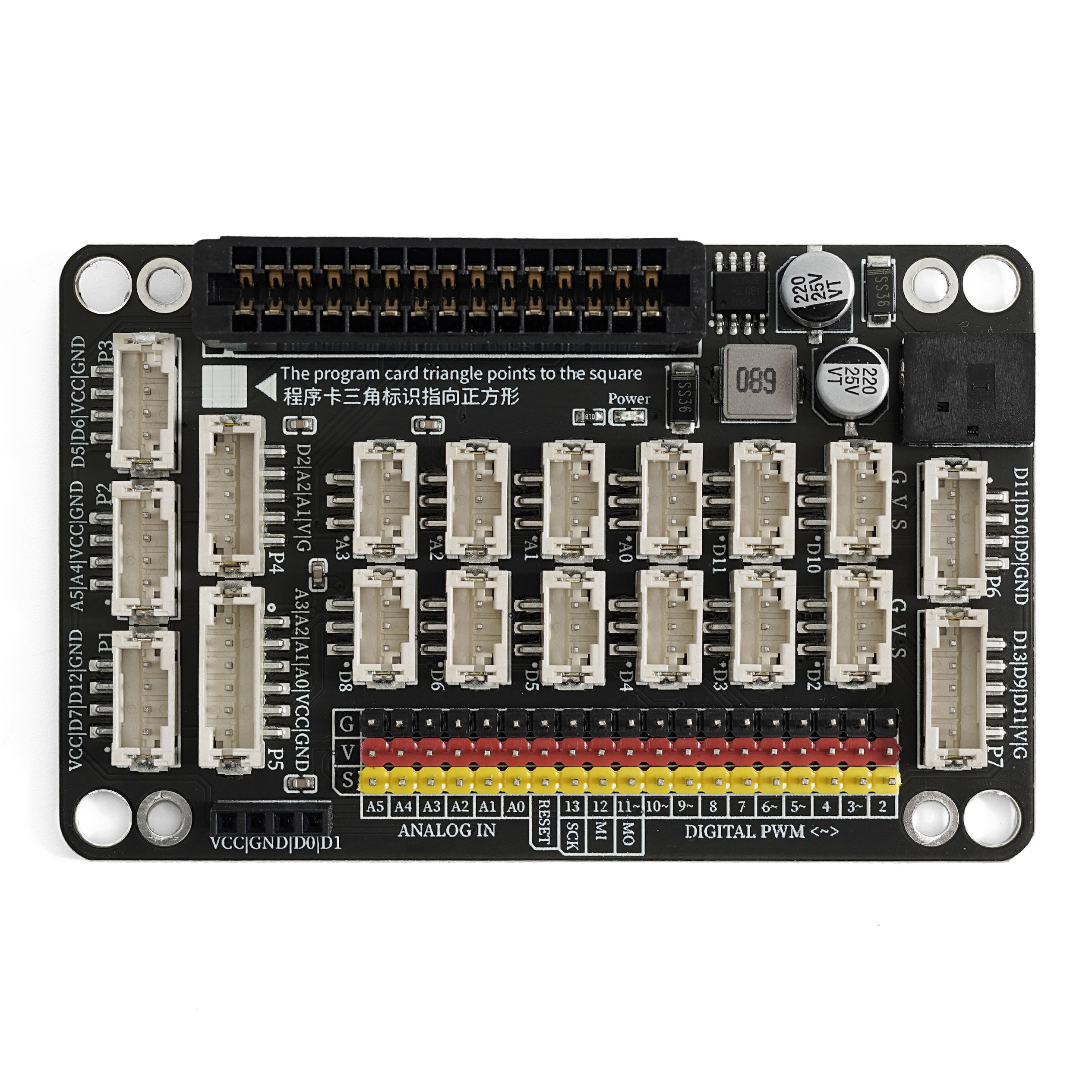

EX-U+AL2(扩展板)是根据开发板U+ PROGRAM CARD设计的配套扩展板，把开发板的引脚引出来集成在一块PCB电路板上。电路板上设有排针接口的同时也保留有PH2.0接口。2种接口，满足使用者的不同接线需求。可以让使用者灵活的增加和减少外接扩展模块。适配器供电接口:DC005/5.5-2.1MM。供电接口输入电压范围:6-12V。板载电源模块输出功率:5V/2A。I/0接口:2.54针式接口、2.54针式母口尺寸:65 mm*45 mm*19 mm。
2、特征 点这里回到目录
- 1、设有数字IO口排针（引脚号从D2-D13）和模拟IO（引脚号从A0-A5）口排针。（可以满足使用杜邦线接插扩展模块的需求）
- 2、设有数字IO口PH2.0 3P座子（引脚号从D2-D11）和模拟IO口PH2.0 3P座子（引脚号从引脚号从A0-A5）同时还有4个PH2.0 4P座子,2个PH2.0 5P座子,1个PH2.0 6P座子。
- 3、电源接口有1个为适配器供电接口。
3、扩展板解析 点这里回到目录
- 数字IO口排针（D2-D13）和数字IO口PH2.0 3P座子（D2-D11）
可以指定这些IO口为数字输出即输出高电平或者低电平。D3管脚可以当硬件中断管脚使用。D3,D10,D11管脚可以输出模拟信号。
- 模拟IO口排针（A0-A5）和模拟IO口PH2.0 3P座子（A0-A3）
可以指定这些IO口模拟输入和模拟输入。模拟输入返回的值为（0-1023）。模拟输出的值为（0-255）。
- 适配器供电接口
DC005/5.5-2.1MM。供电接口输入电压范围:6-12V。
- P1座子
该座子电路设计为VCC/D7/D12/GND方便与一些用PH2.0 4P接口的配套模块对接。
- P2座子
该座子电路设计为A5/A4/VCC/GND方便与一些用PH2.0 4P接口的配套模块对接。
- P3座子
该座子电路设计为D5/D6/VCC/GND方便与一些用PH2.0 4P接口的配套模块对接。
- P4座子
该座子电路设计为D2/A2/A1/VCC/GND方便与一些用PH2.0 5P接口的配套模块对接。
- P5座子
该座子电路设计为A3/A2/A1/A0/V/G方便与一些用PH2.0 6P接口的配套模块对接。
- P6座子
该座子电路设计为D11/D10/D9/GND方便与一些用PH2.0 4P接口的配套模块对接。
- P7座子
该座子电路设计为D13/D9/D11/V/G方便与一些用PH2.0 5P接口的配套模块对接。
