HS-F18A 流水灯

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍
2. 原理图
3. 模块参数
4. 电路板尺寸
5. ArduinoIDE 示例程序
6. 米思齐 Mixly 示例程序（图形化语言）
7. Arduino测试环境搭建
8. 视频教程
9. 测试结论

---

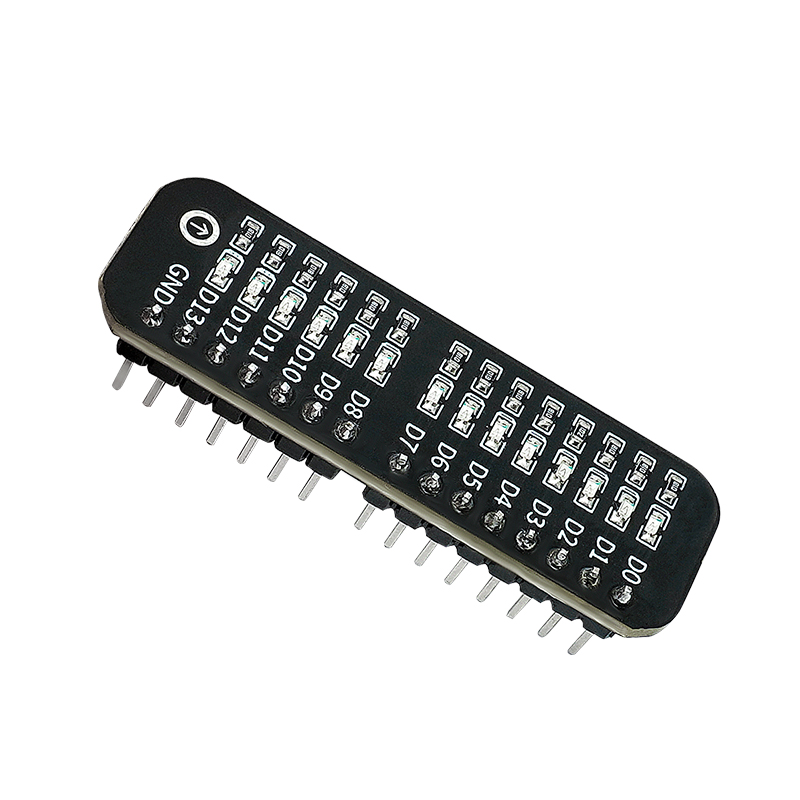

1、介绍 点这里回到目录

Led流水灯模块不用额外连线，即插即用，可以直接插到Arduino UNO的数字口上。可以时刻监视数字口状态，方便Arduino数字口测试，适用于初学者学习控制数字口。

---

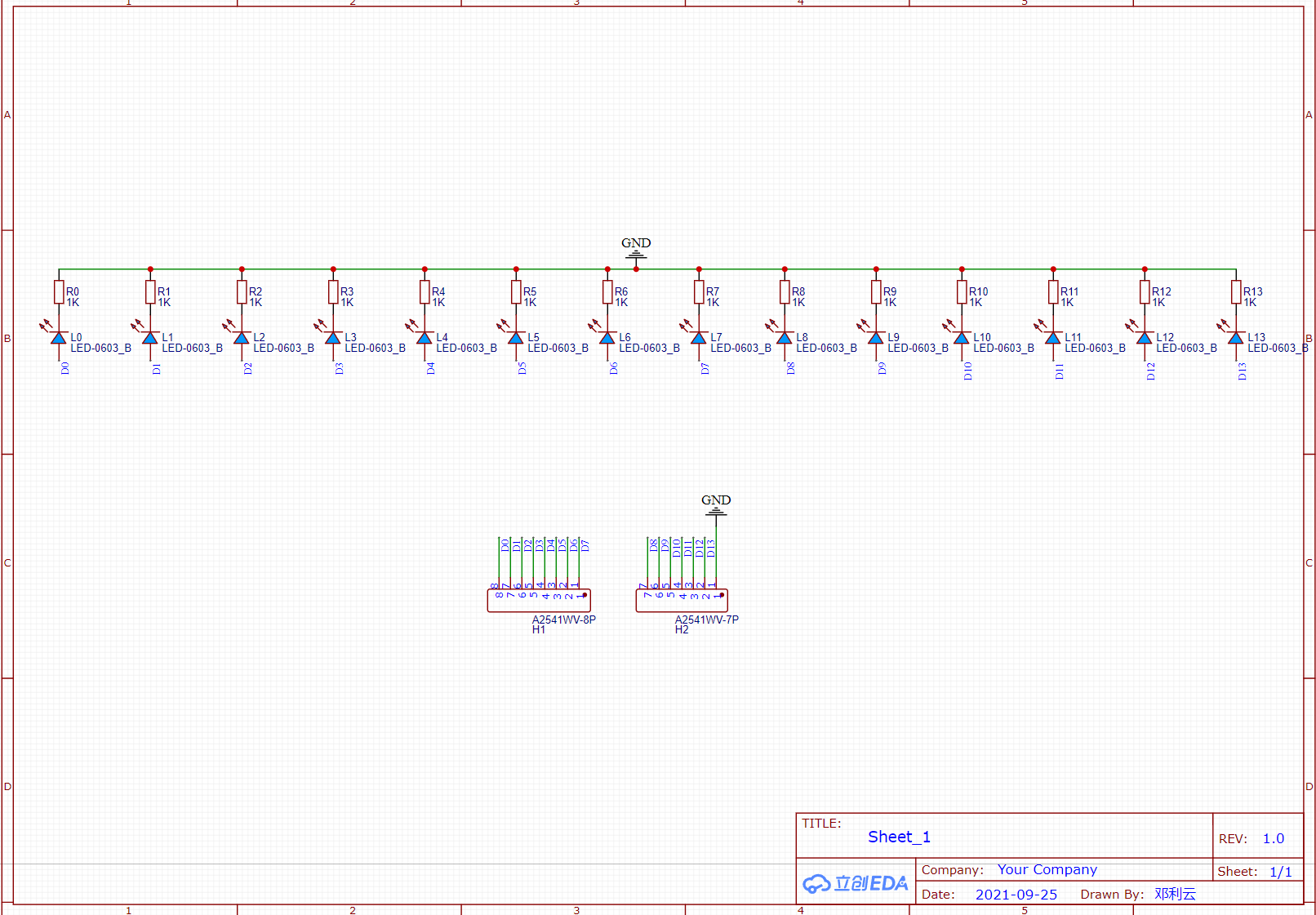

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
D0~D13	数字信号引脚
GND	GND（地线）

• 供电电压：3.3V / 5V

• 连接方式：2.54mm排针

• 安装方式：双螺丝固定

---

4、电路板尺寸 点这里回到目录

---

5、Arduino IDE示例程序 点这里回到目录

void setup(){
   for (int i = 0; i <= 13; i = i + (1)) {
    pinMode(i, OUTPUT);

  }

}

void loop(){
  //流水灯
  for (int i = 0; i <= 13; i = i + (1)) {
    //pinMode(i, OUTPUT);
    digitalWrite(i,HIGH);
    delay(200);
   // pinMode(i, OUTPUT);
    digitalWrite(i,LOW);
    delay(200);
  }

}

---

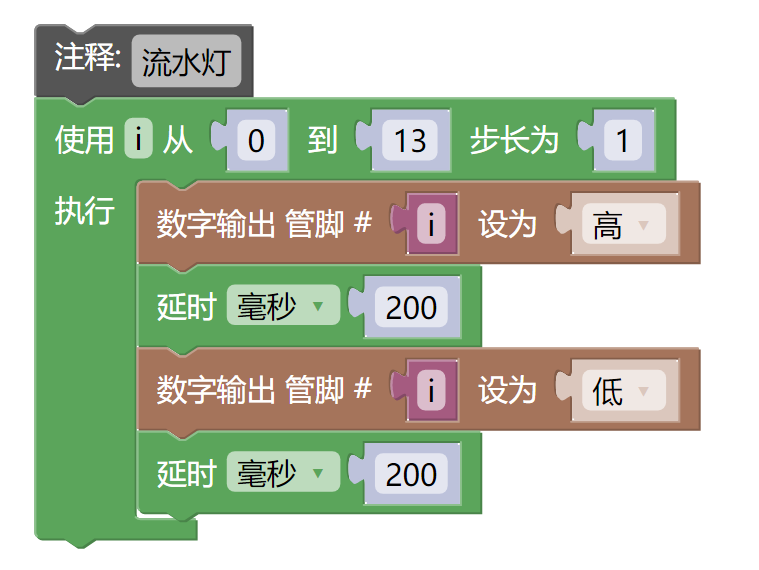

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

流水灯示例程序：点击下载

闪烁灯示例程序：点击下载

---

7、测试环境搭建 点这里回到目录

准备配件：

• HELLO STEM UNO R3 PRO 开发板 *1
• USB type-c 数据线 *1
• 流水灯模块（HS-F18A）*1

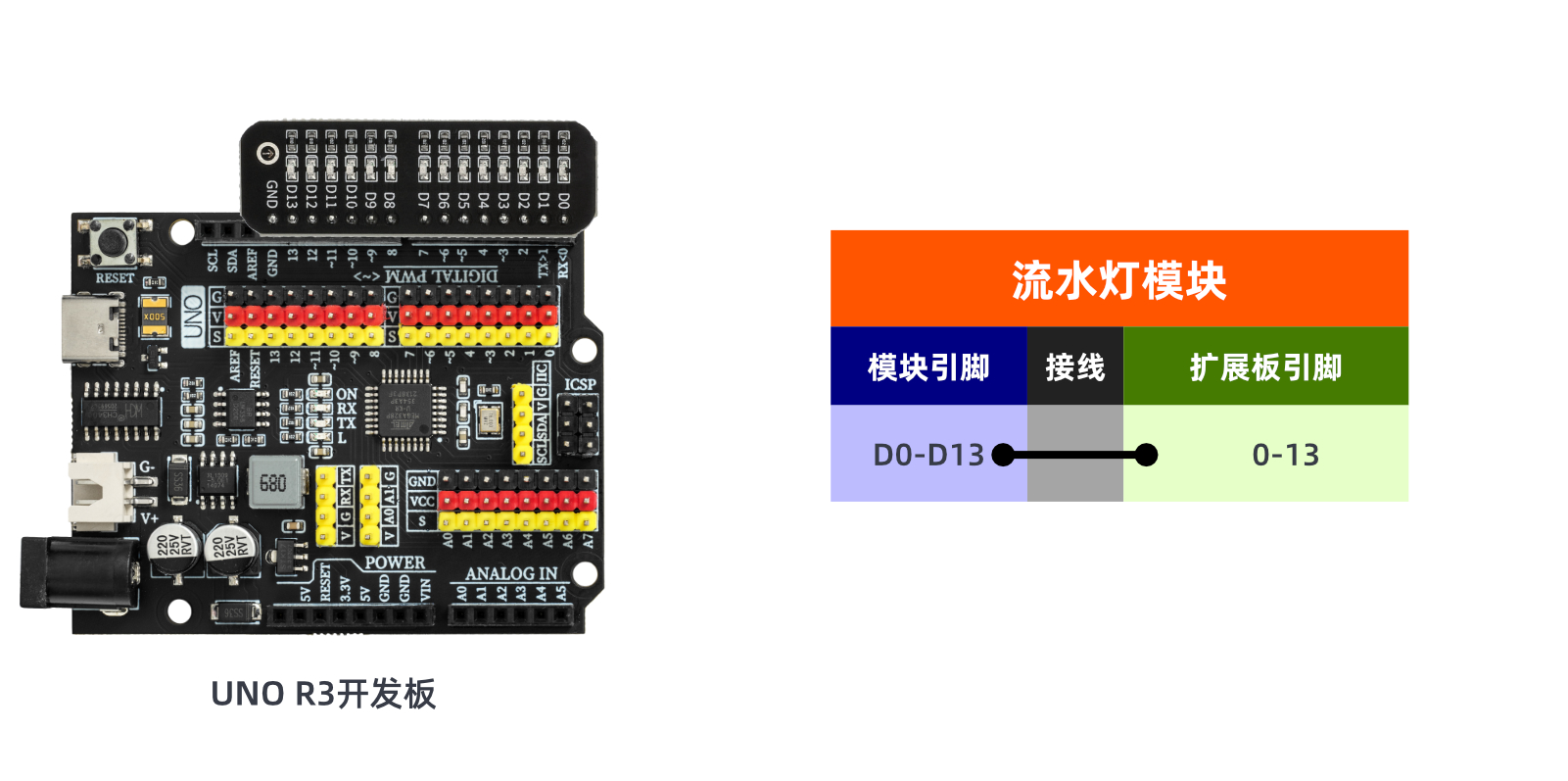

电路接线图：

---

8、视频教程 点这里回到目录

视频教程：点击查看

---

9、测试结论 点这里回到目录

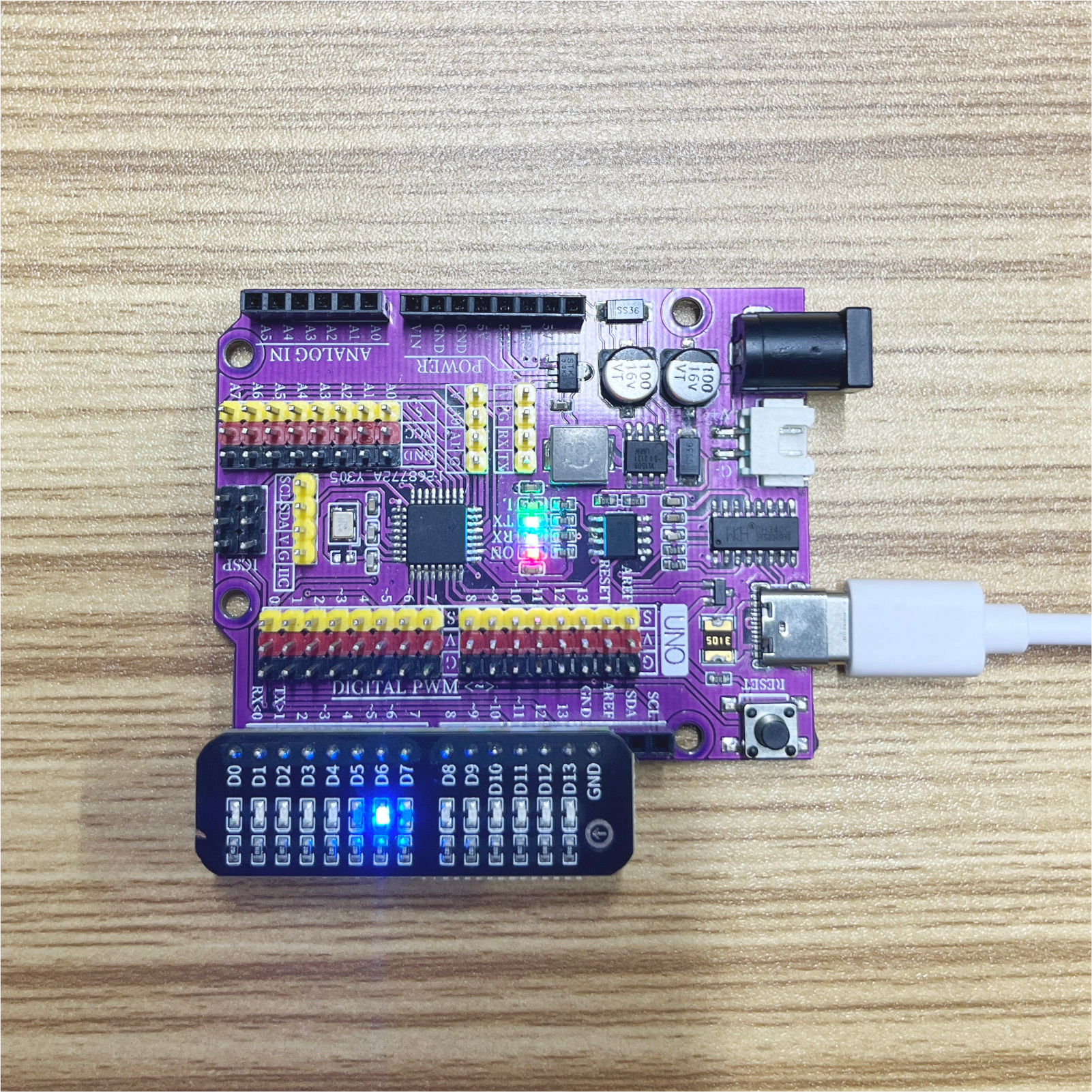

器件连接好线之后，将上述程序上传到 Arduino UNO 开发板之后， 我们可以看到流水灯的效果啦！

---
