HS-S09AC 土壤湿度传感器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和 Python示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

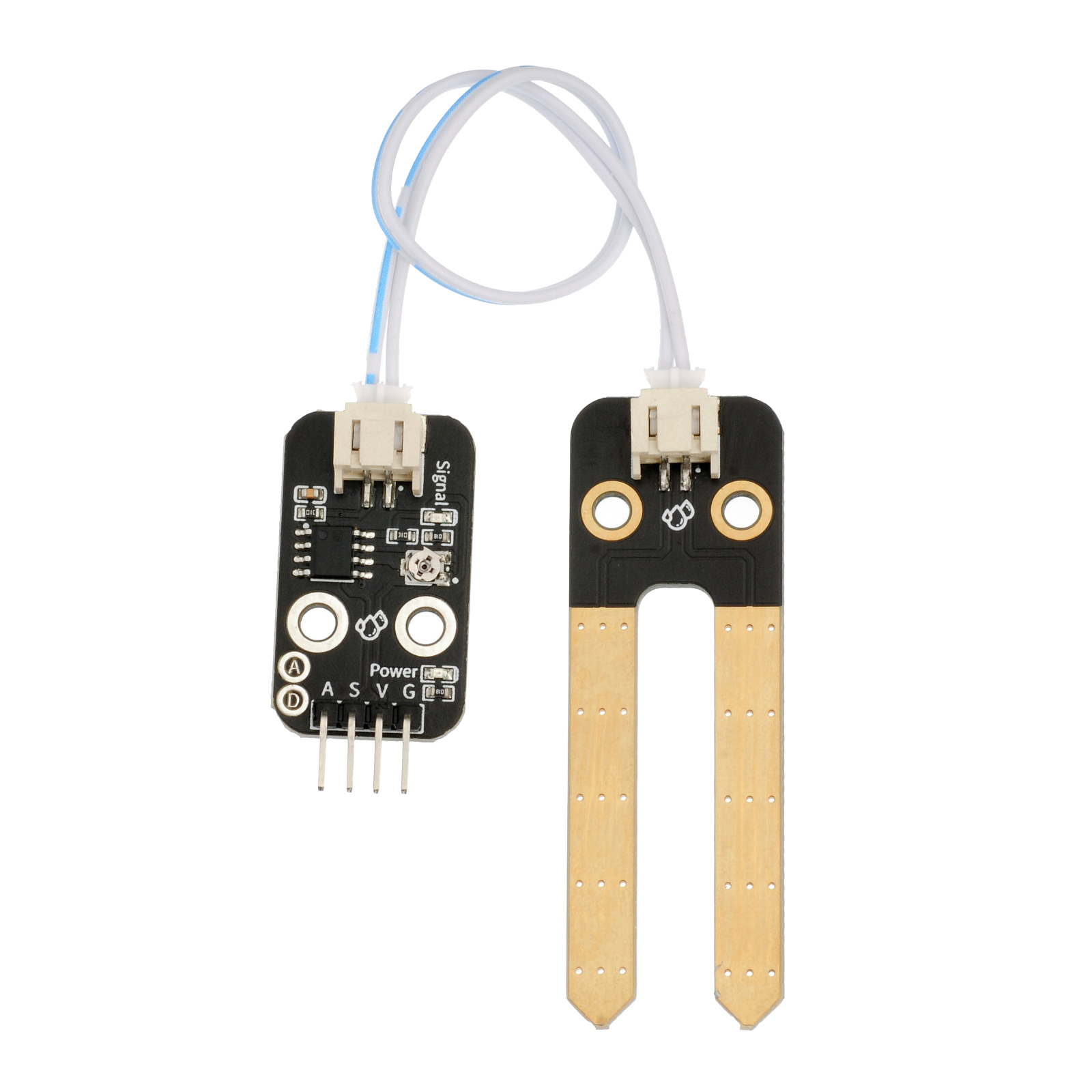

土壤湿度传感器是一种传感装置,主要用于检测土壤湿度的大小,并广泛应用于汽车自动刮水系统、智能灯光系统和智能天窗系统等。传感器采用优质FR-04双料,大面积5.0 * 4.0厘米,镀镍处理面。 它具有抗氧化,导电性和更出色的耐久性能; 用电位器调节灵敏度; 工作电压为3.3 V至5 V. 输出形式:数字值输出(0和1)和模拟值AO电压输出, 使用LM393双电压比较器, 当传感器连接到5v电源时,感应板上没有检查到湿度,DO输出处于高电平。 当插到土壤或者水中时,DO输出处于低电平。 如果感应板干燥时,输出将返回高水平状态。 AO模拟输出可以连接到微控制器上的AD接口,以检测上面湿度的大小。 DO数字输出也可以连接微控制器,以检测是否缺水。

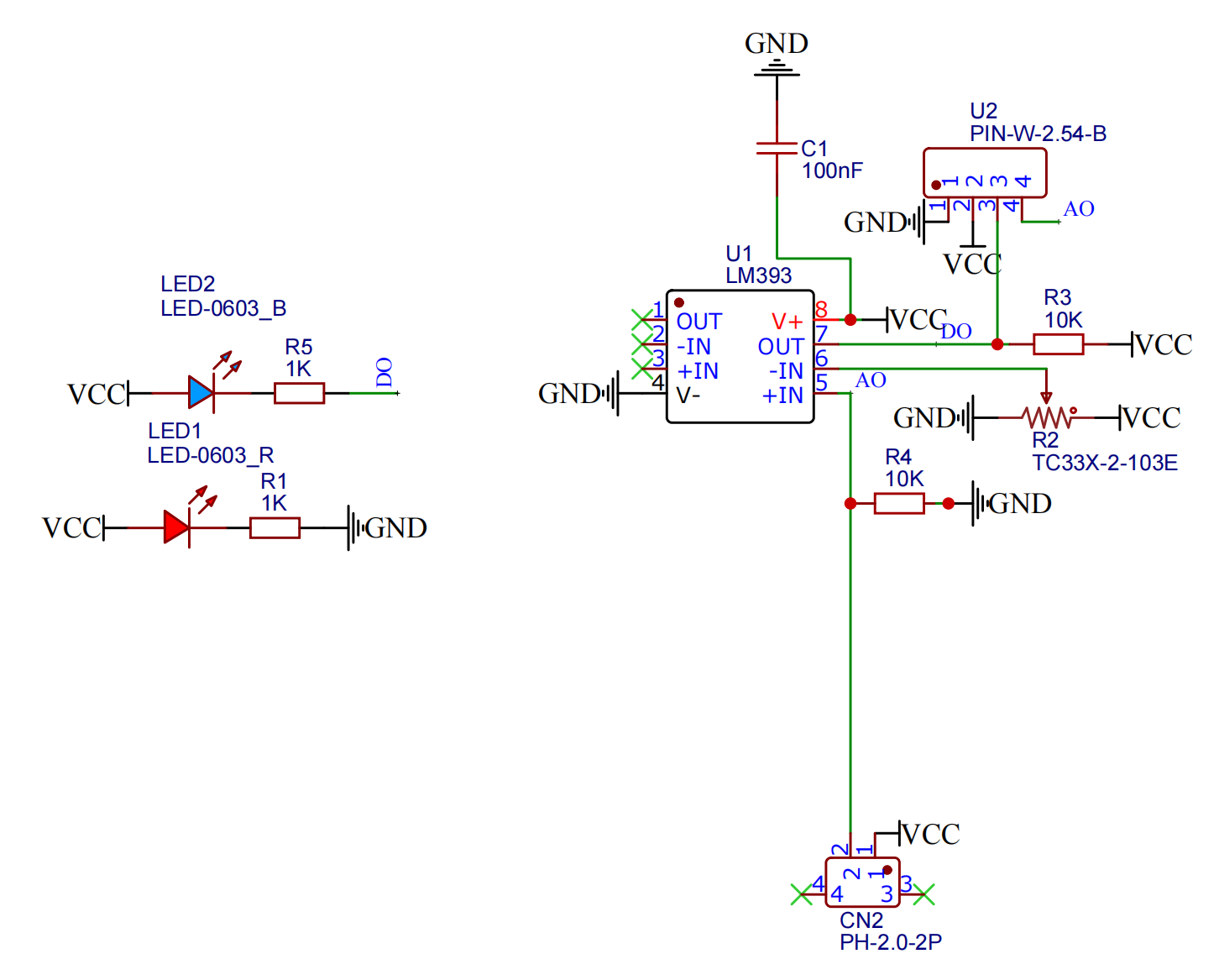

2、原理图 点这里回到目录

HS-S09AC  土壤湿度传感器


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
A 模拟信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:2.54mm排针

  • 安装方式:双螺丝固定

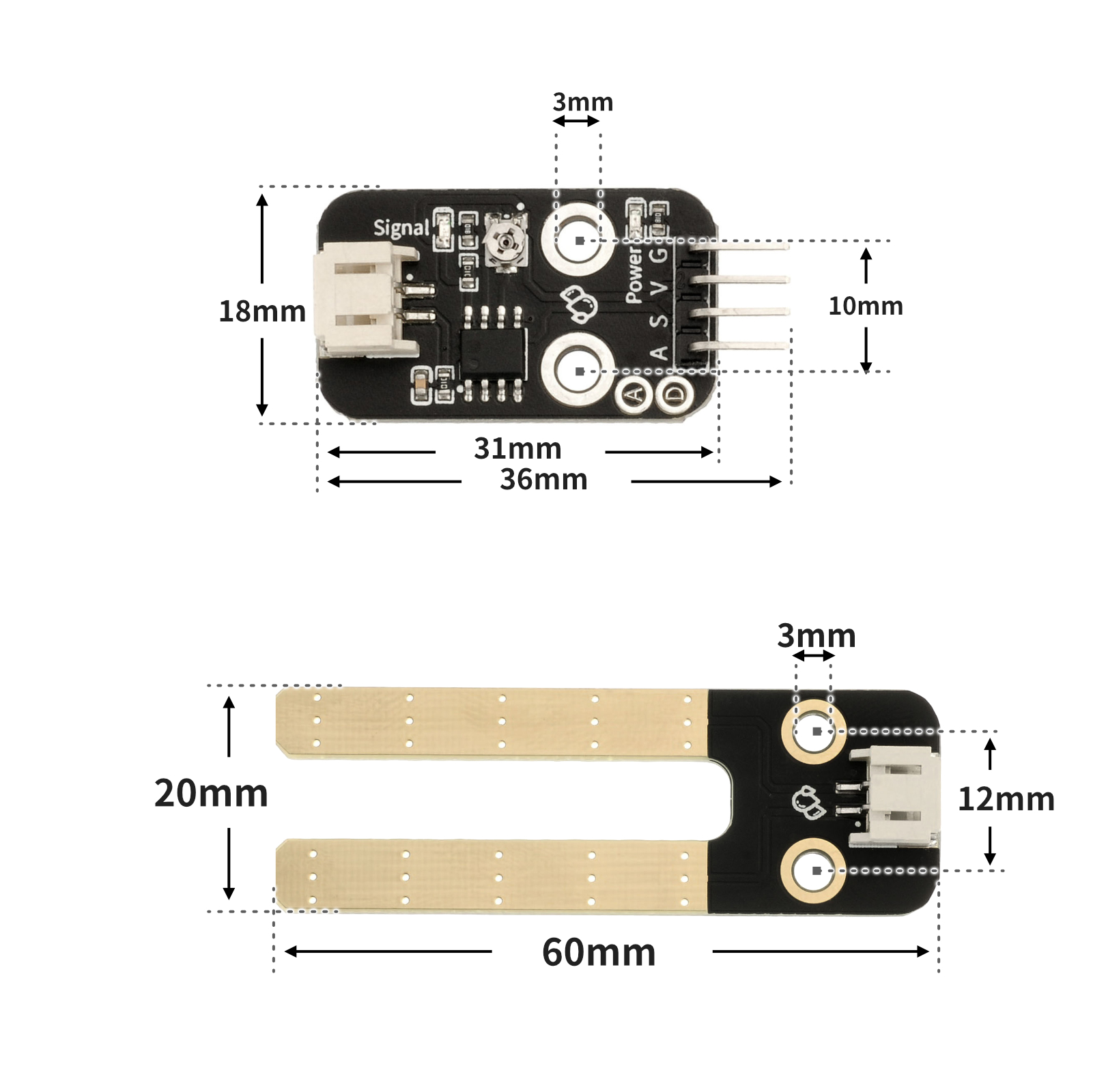

4、电路板尺寸 点这里回到目录

HS-S09AC  土壤湿度传感器


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

void setup(){
  Serial.begin(9600);
  pinMode(3, INPUT);
  pinMode(6, OUTPUT);
  pinMode(3, INPUT);
}

void loop(){
  //雨滴检测模块接D3,有源蜂鸣器接开发板D6
  //

  //轻轻调节控制板模块背部电位器,土壤湿度感应板检测到湿度的情况下,控制板模块指示蓝灯亮起;
  //土壤湿度感应板干燥情况下,控制板模块指示蓝灯熄灭。
  if (digitalRead(3) == 1) {
    //土壤湿度感应板干燥情况下,输出高电平(1),控制板模块信号指示蓝灯熄灭,蜂鸣器不响。
    digitalWrite(6,LOW);
    Serial.println(String("干燥土壤:") + String(digitalRead(3)));

  } else if (digitalRead(3) == 0) {
    //土壤湿度感应板遇到水或湿润土壤的情况下,输出低电平(0),控制板模块信号指示蓝灯亮起
    digitalWrite(6,HIGH);
    Serial.println(String("湿润土壤:") + String(digitalRead(3)));
  }

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 1:
pin4.value(0)
print('干燥土壤')
else:
pin4.value(1)
print('湿润土壤')

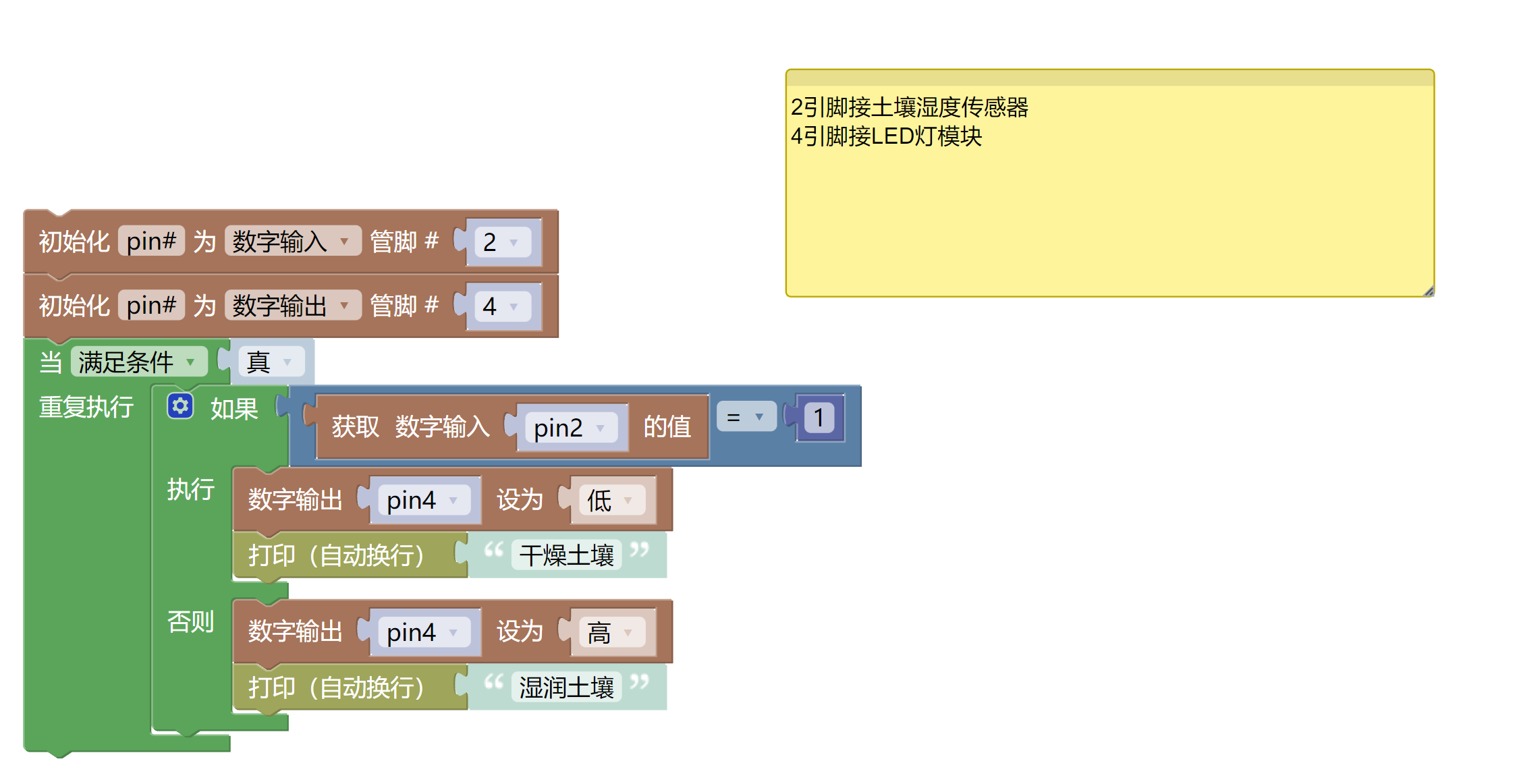

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

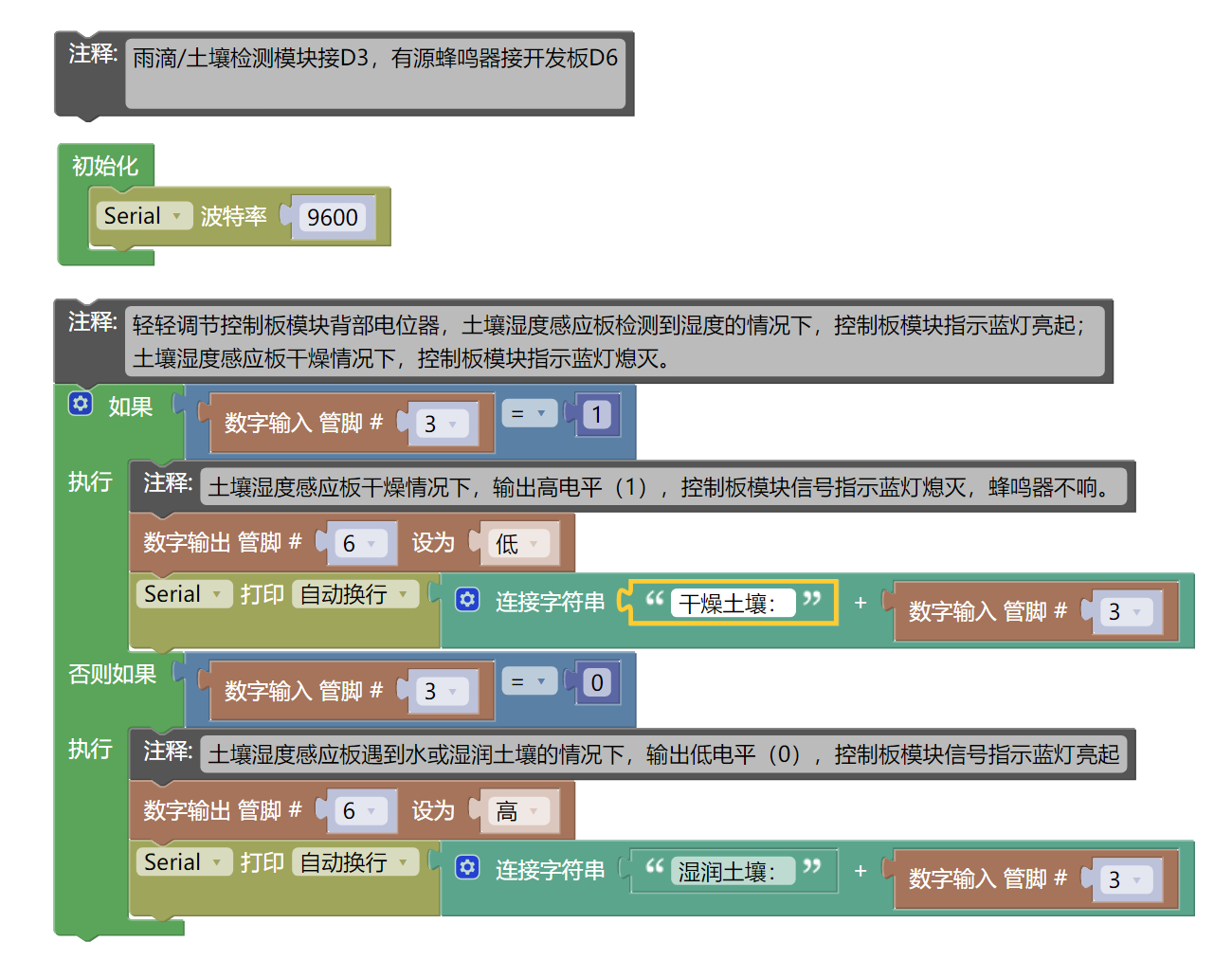

示例程序(UNO开发板):点击下载

HS-S09AC  土壤湿度传感器

示例程序(ESP32开发板):点击下载

HS-S09AC  土壤湿度传感器


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • USB type-c 数据线 *1
  • 土壤湿度传感器(HS-S09C)*1
  • 土壤湿度传感器(HS-S09A)*1
  • 有源蜂鸣器(HS-F07A)*1
  • 1P母对母杜邦线 *6条 或 3P母对母杜邦线 *2条
  • 2.0双头端子线 * 1

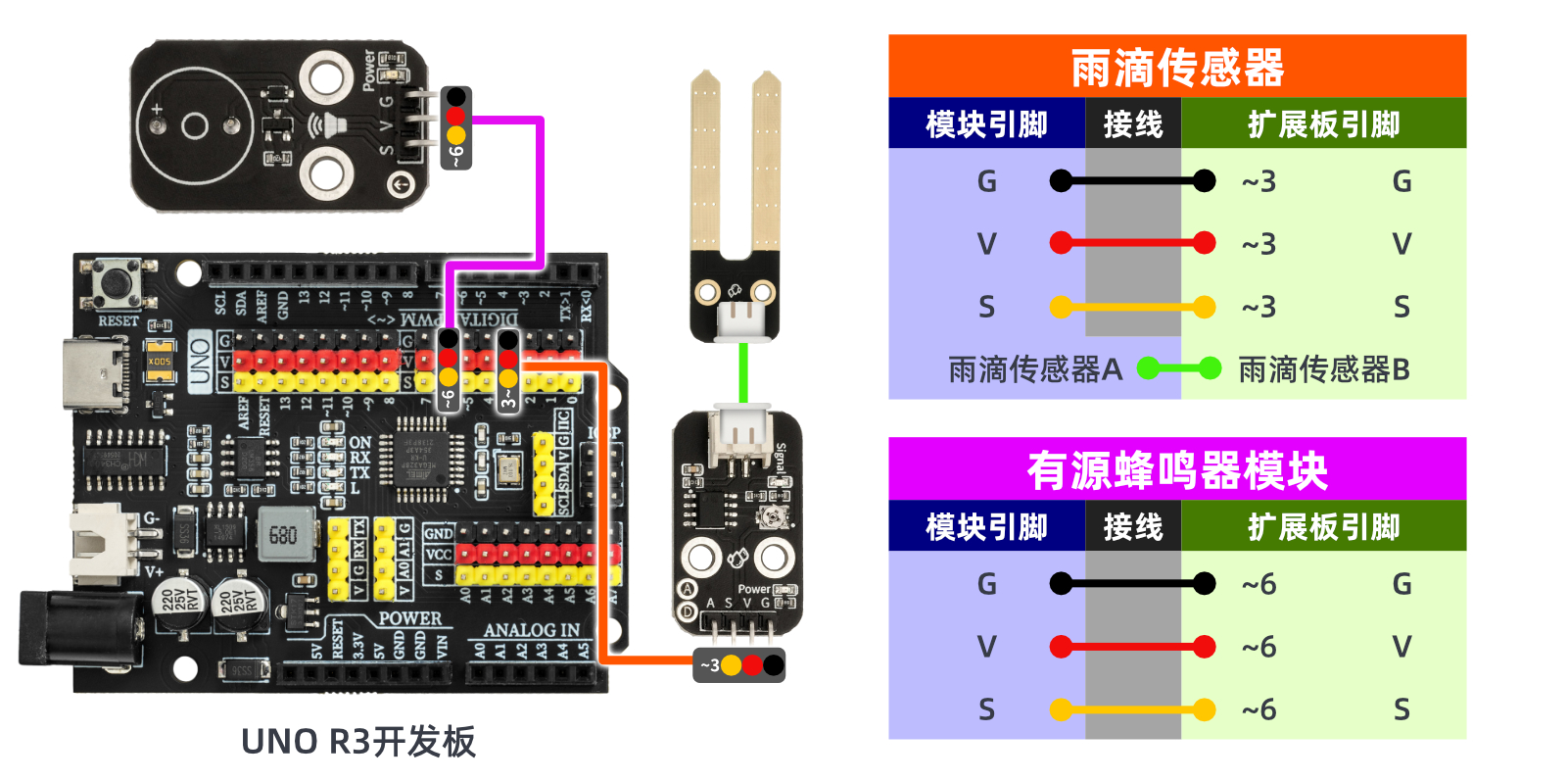

电路接线图:

HS-S09AC  土壤湿度传感器


8、视频教程 点这里回到目录

视频教程:点击查看


9、测试结论 点这里回到目录

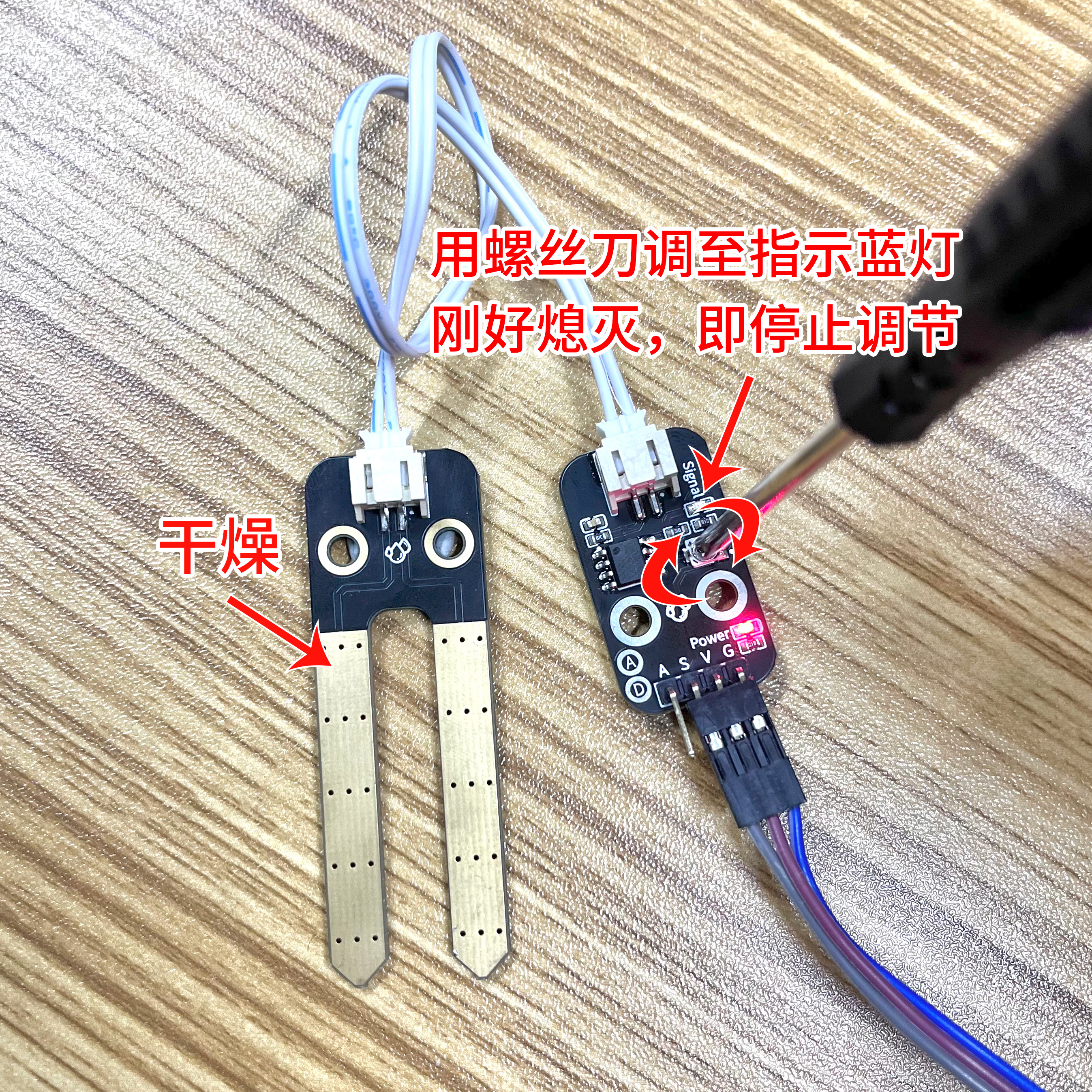

在土壤传感器模块通电的情况下,用小螺丝刀调节土壤传感器模块的电位器,调至当土壤传感器B模块干燥的情况下,传感器信号指示蓝灯亮起。

HS-S09AC  土壤湿度传感器

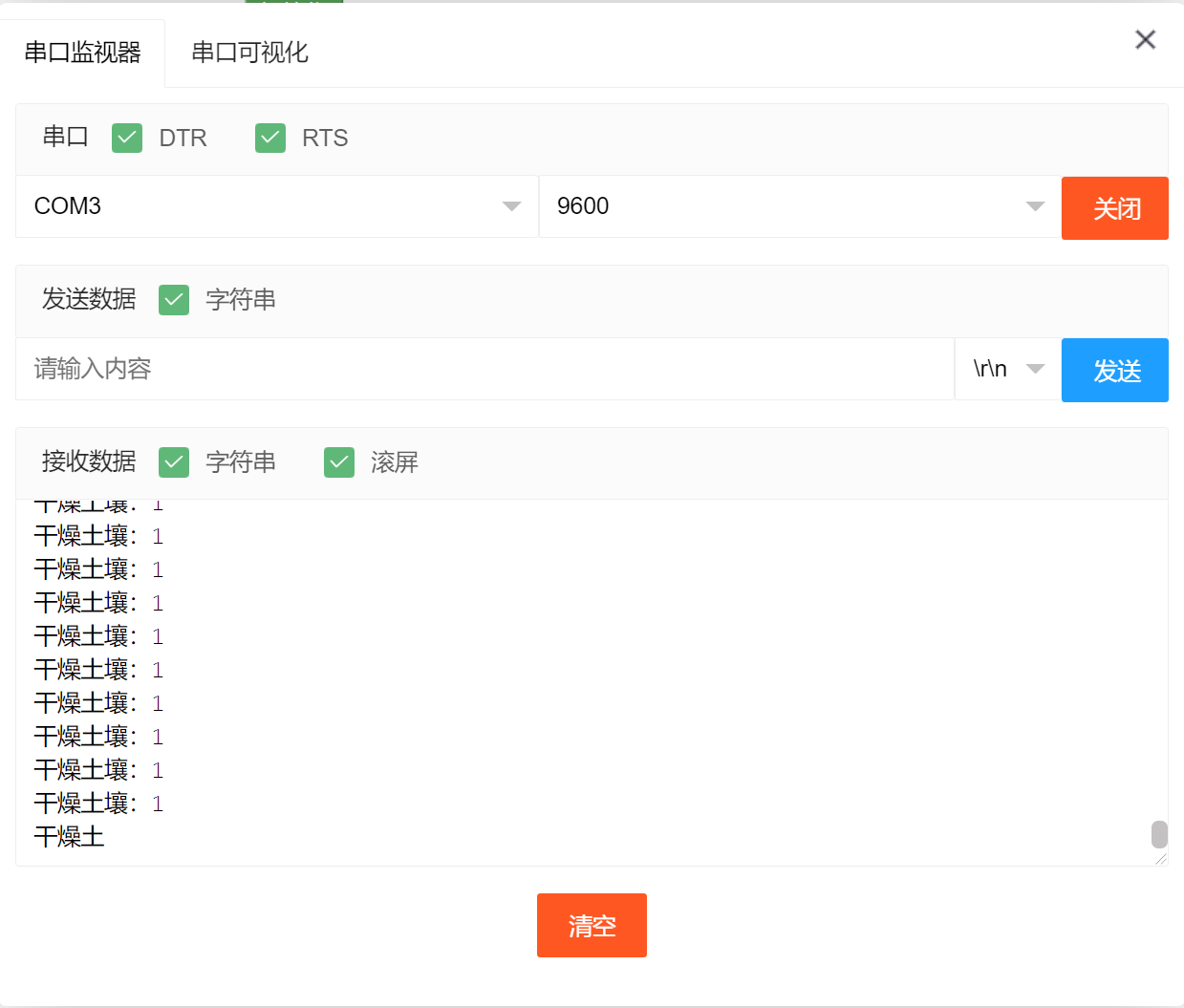

器件连接好线之后,将上述程序上传到Arduino UNO 开发板之后, 打开Mxily串口监视器,将土壤湿度传感器模块两个铜条插入土壤里或者水中,串口输出对应的文字。

HS-S09AC  土壤湿度传感器
