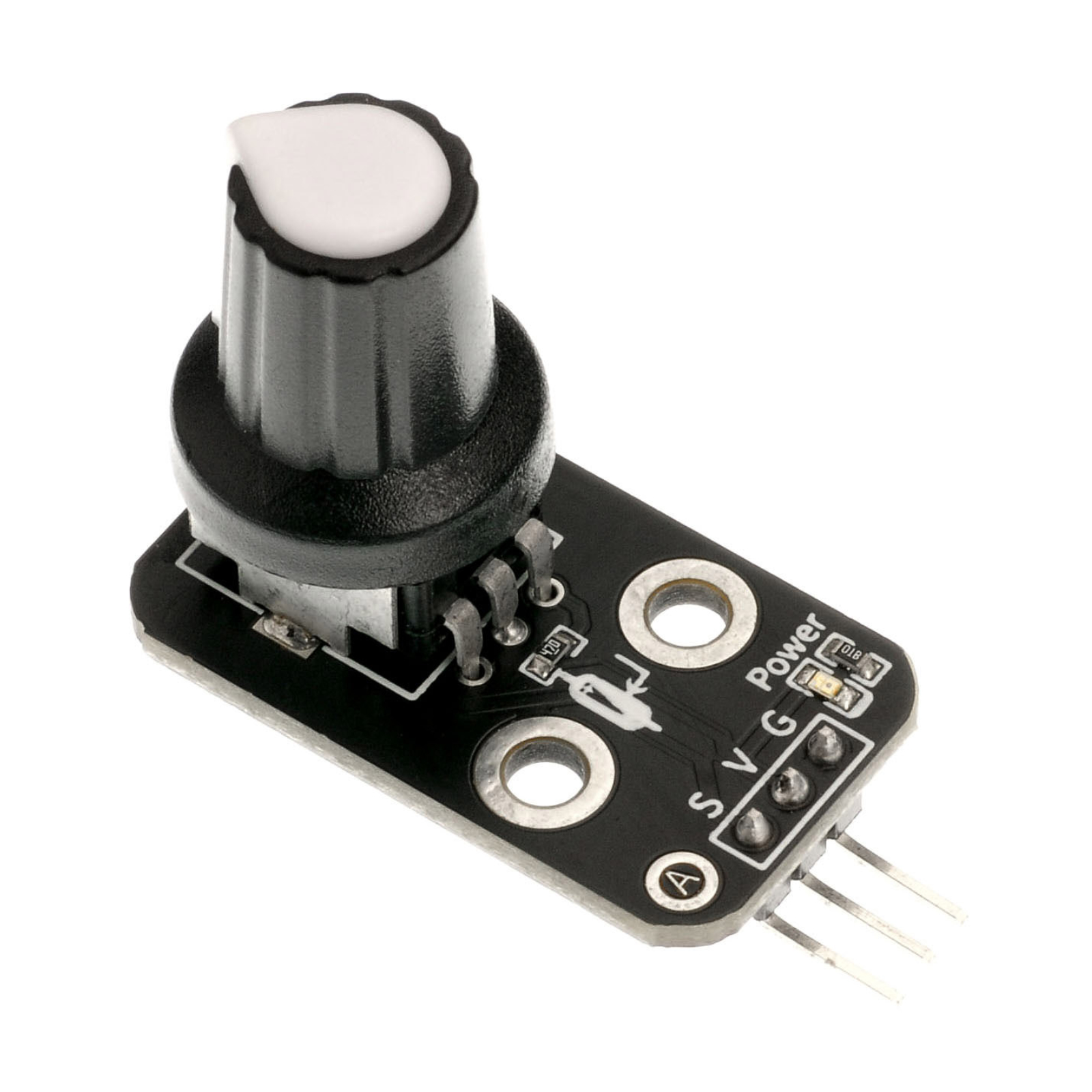

HS-S28A 旋转电位器

目录（点击目录列表可以跳转到相应位置）

介绍
原理图
模块参数
电路板尺寸
ArduinoIDE 和Python语言示例程序
米思齐 Mixly 示例程序（图形化语言）
Arduino测试环境搭建
视频教程
测试结论

1、介绍 点这里回到目录

旋转电位器实际上就是可变电阻器，由于它在电路中的作用是获得与输入电压(外加电压)成一定关系得输出电压，因此称之为电位计。如下原理图所示，电位器（或微调电阻等等）常规引脚（仅举例说有 3 个引脚的电位器），两头的电阻值是固定的，中间引脚对任何一端引脚的电阻值是可变的。通常被制造成不管使用多久均能维持原有的特性，若当位置传感器使用，电位计可以是直线或旋转式位置传感器。电位计输出一个电压值，其正比于沿着可变电阻器之滑动器的位置。因为温度变化、磨耗及滑动器与可变电阻器之间的污垢均会造成电阻变化，影响电位计的精度。

2、原理图点这里回到目录

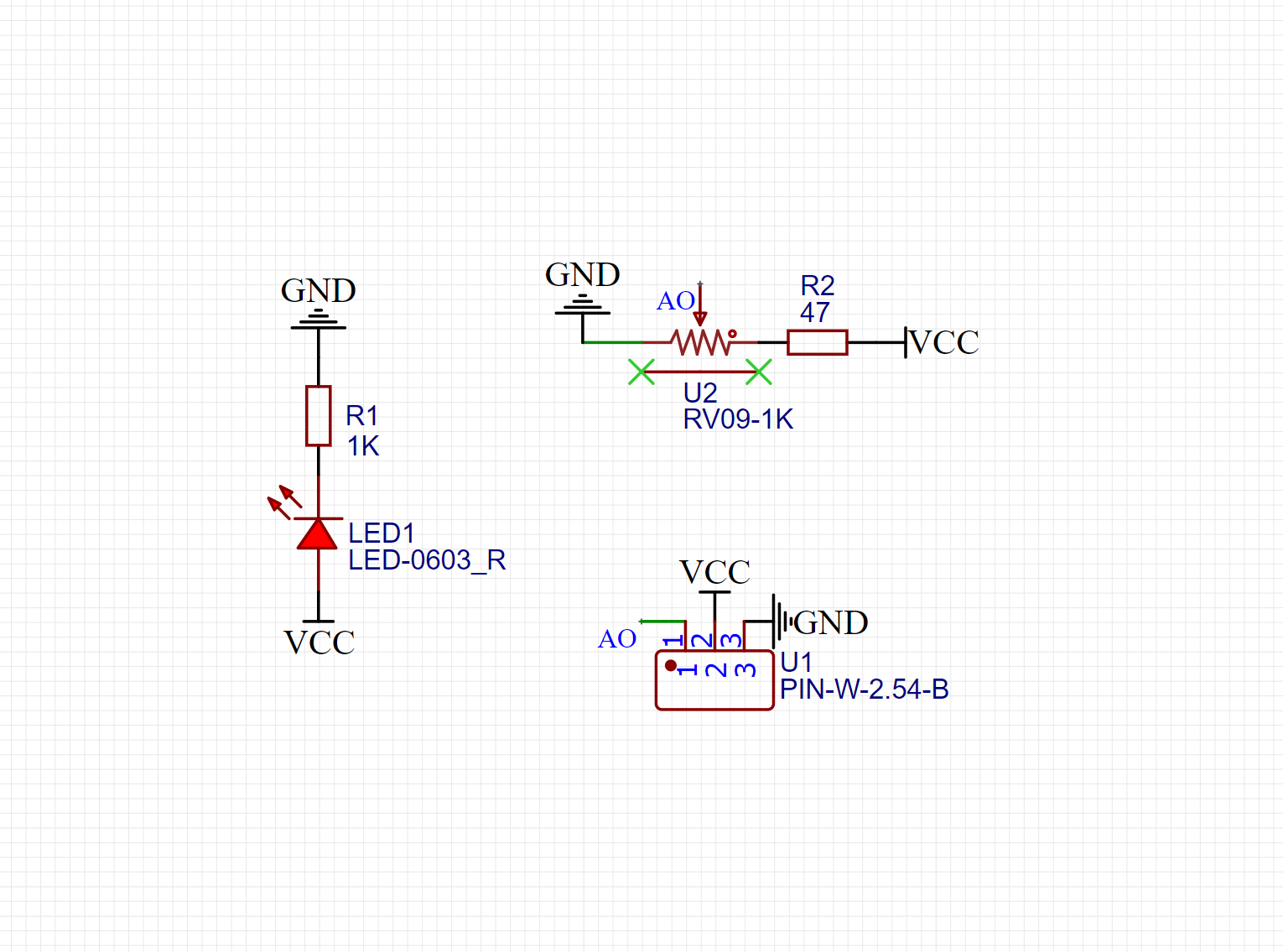

HS-S28A 旋转电位器

3、模块参数点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	模拟信号引脚

供电电压：3.3V / 5V
连接方式：2.54mm排针
安装方式：双螺丝固定

4、电路板尺寸点这里回到目录

HS-S28A 旋转电位器

5、Arduino IDE示例程序点这里回到目录

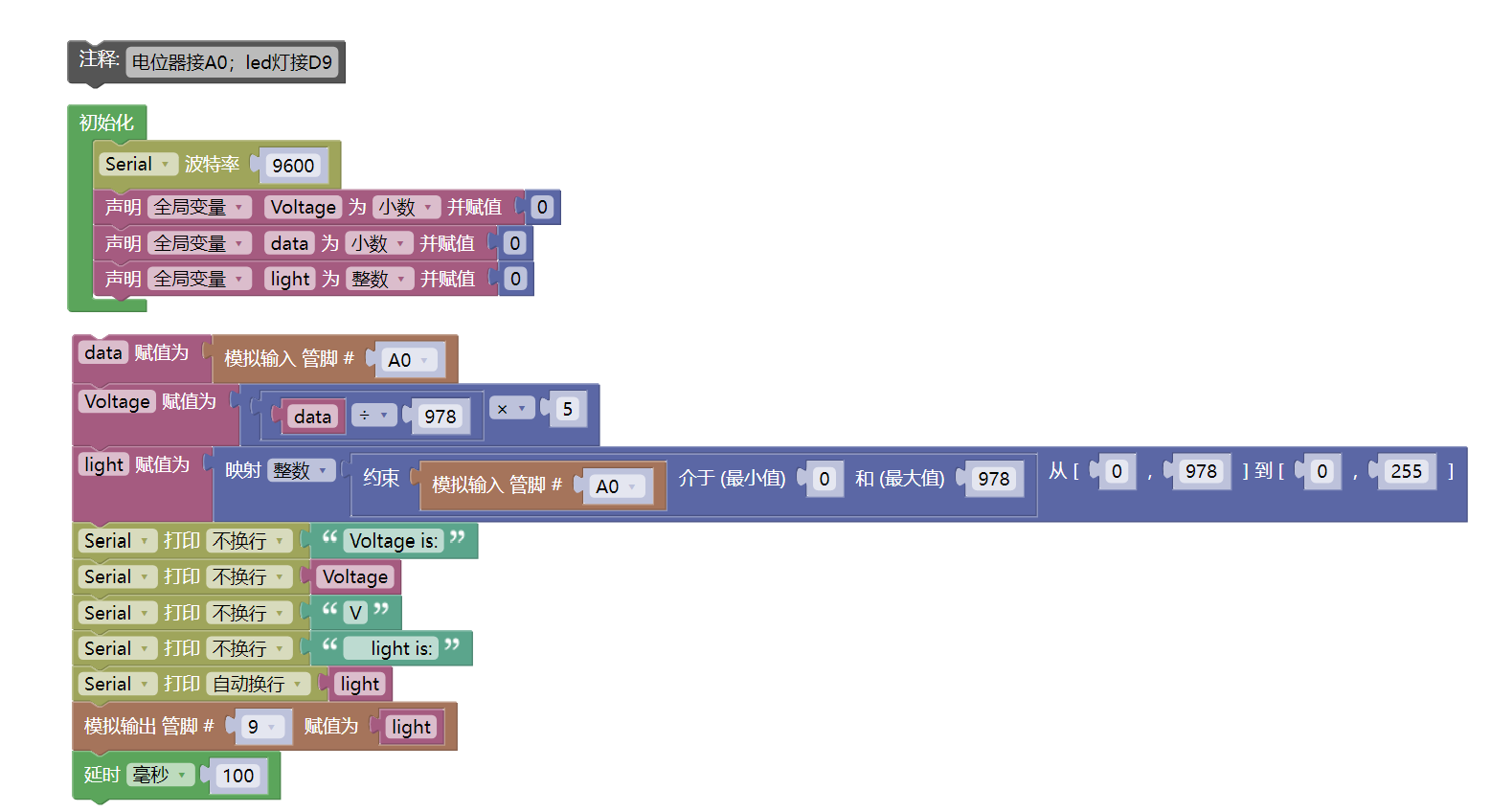

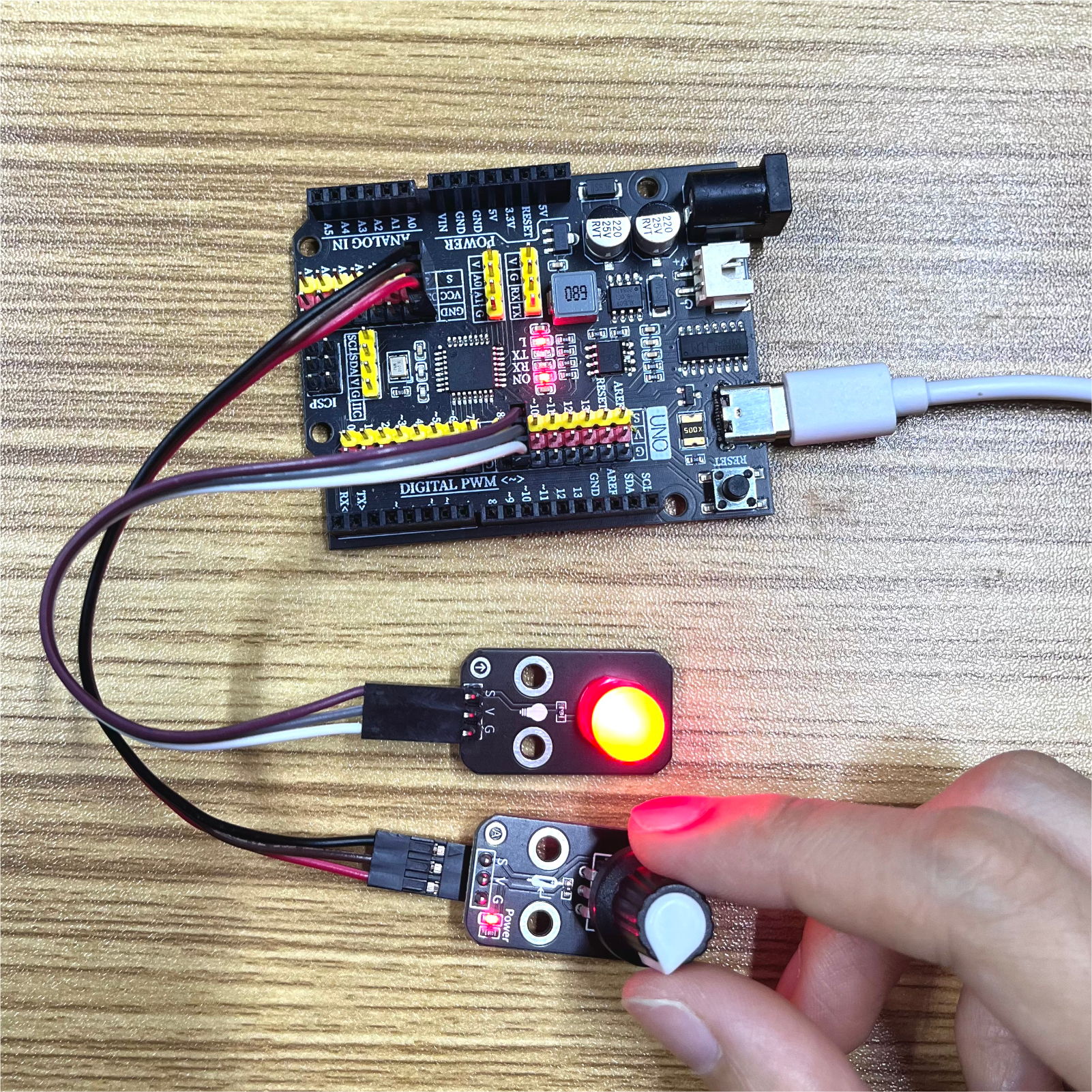

示例程序（UNO开发板）：点击下载

volatile float Voltage;
volatile float data;
volatile int light;

void setup(){
  Serial.begin(9600);
  Voltage = 0;
  data = 0;
  light = 0;
  pinMode(A0, INPUT);
  pinMode(9, OUTPUT);
}

void loop(){

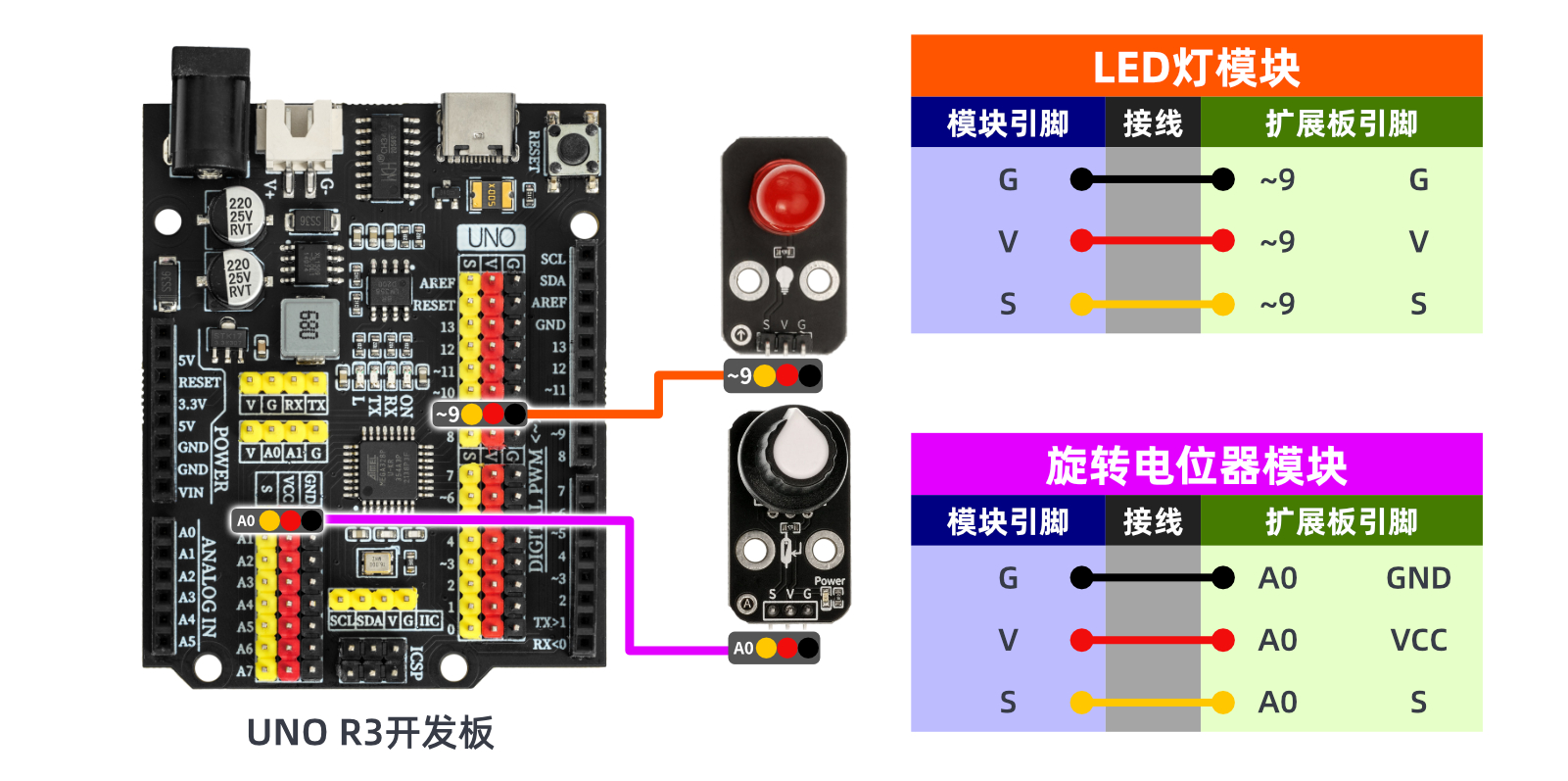

  //电位器接A0；led灯接D9

  data = analogRead(A0);
  Voltage = (data / 978) * 5;
  light = (map(constrain(analogRead(A0), 0, 978), 0, 978, 0, 255));
  Serial.print("Voltage is:");
  Serial.print(Voltage);
  Serial.print("V");
  Serial.print("    light is:");
  Serial.println(light);
  analogWrite(9, light);
  delay(100);

}

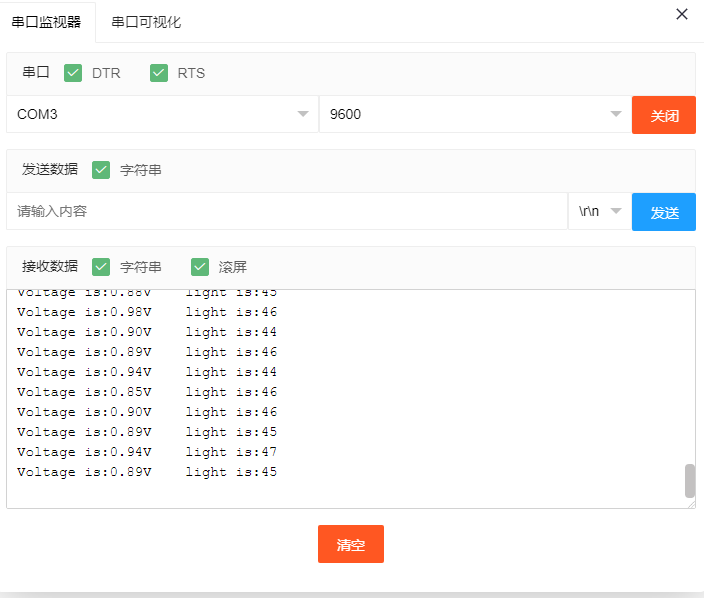

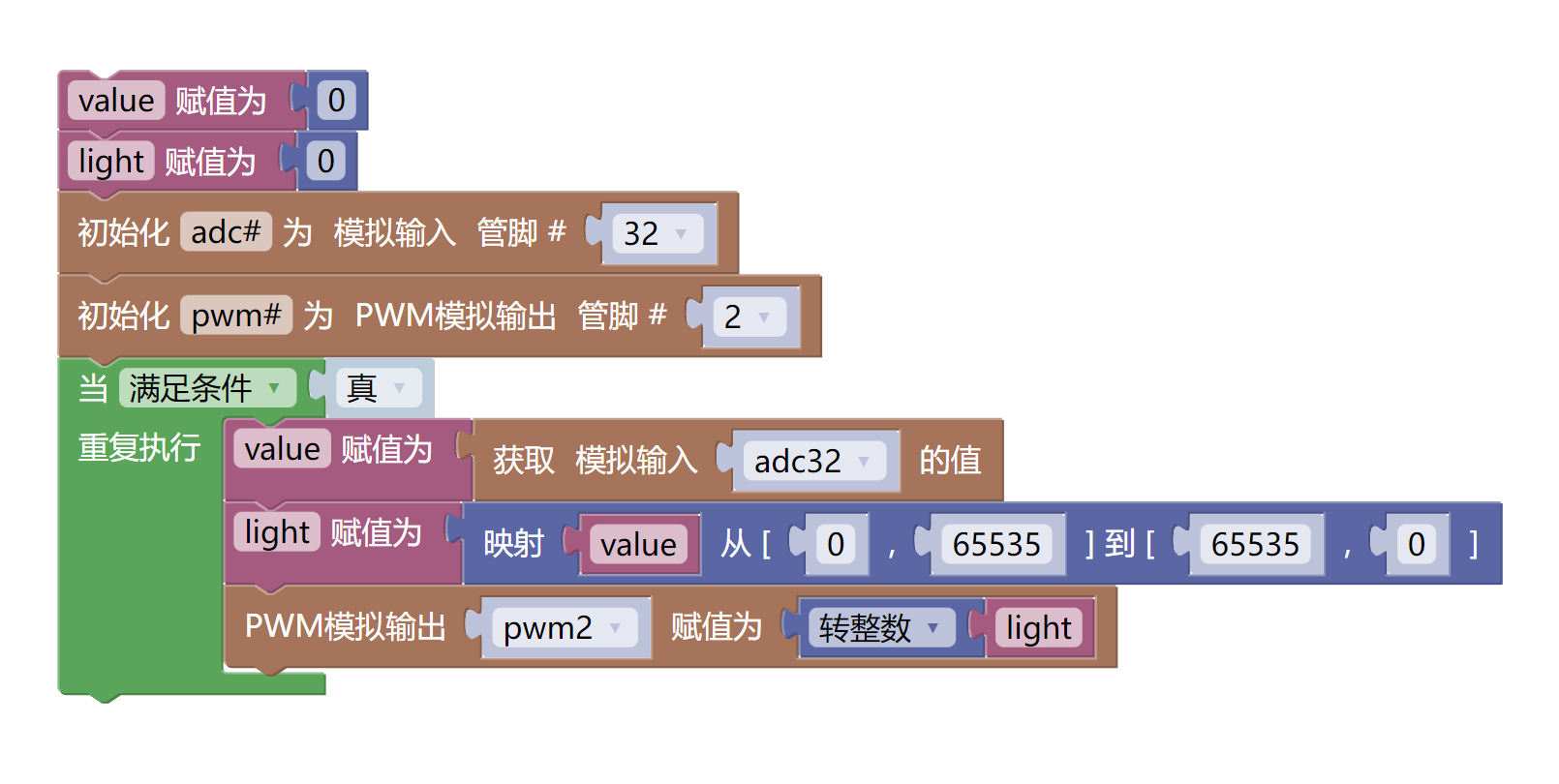

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

import machine
from mixpy import math_map

value = 0
light = 0
adc32 = machine.ADC(machine.Pin(32))
pwm2 = machine.PWM(machine.Pin(2))
while True:
value = adc32.read_u16()
light = (math_map(value, 0, 65535, 65535, 0))
pwm2.duty_u16(int(light))
