HS-S59P 槽型光电传感器

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍
2. 原理图
3. 模块参数
4. 电路板尺寸
5. ArduinoIDE 和Python示例程序
6. 米思齐 Mixly 示例程序（图形化语言）
7. Arduino测试环境搭建
8. 视频教程
9. 测试结论

---

1、介绍 点这里回到目录

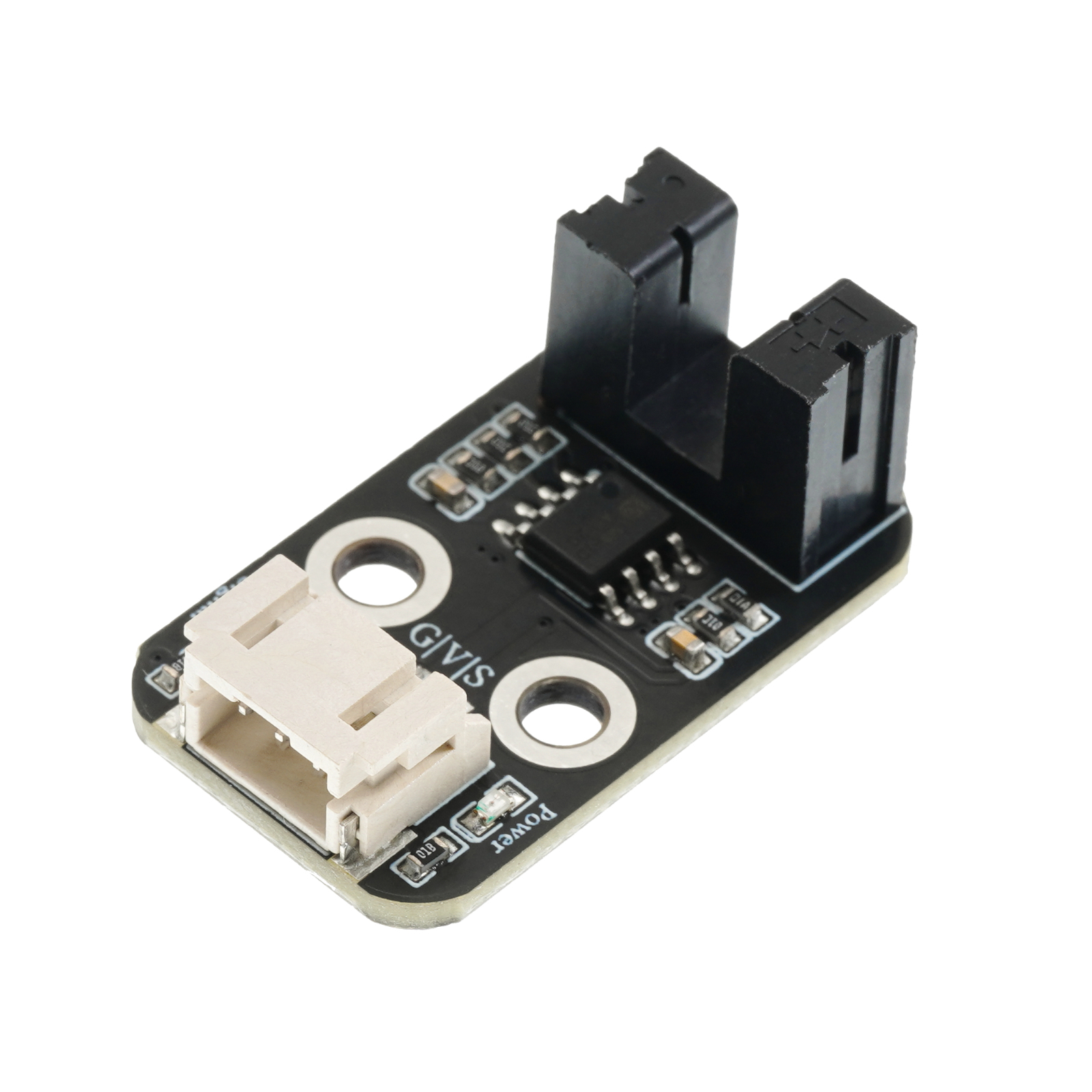

码盘计数传感器采用槽型对射光电传感器，它由一个红外发光二极管和一个NPN光电三极管组成，槽宽度为5.9MM。只要非透明物体通过槽型即可触发输出TTL低电平。采用施密特触发器去抖动脉冲，非常稳定，可用于小车测转速，测距离等等应用!

---

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	S信号引脚

• 供电电压：3.3V / 5V

• 连接方式：PH2.0 端子线

• 安装方式：双螺丝固定

---

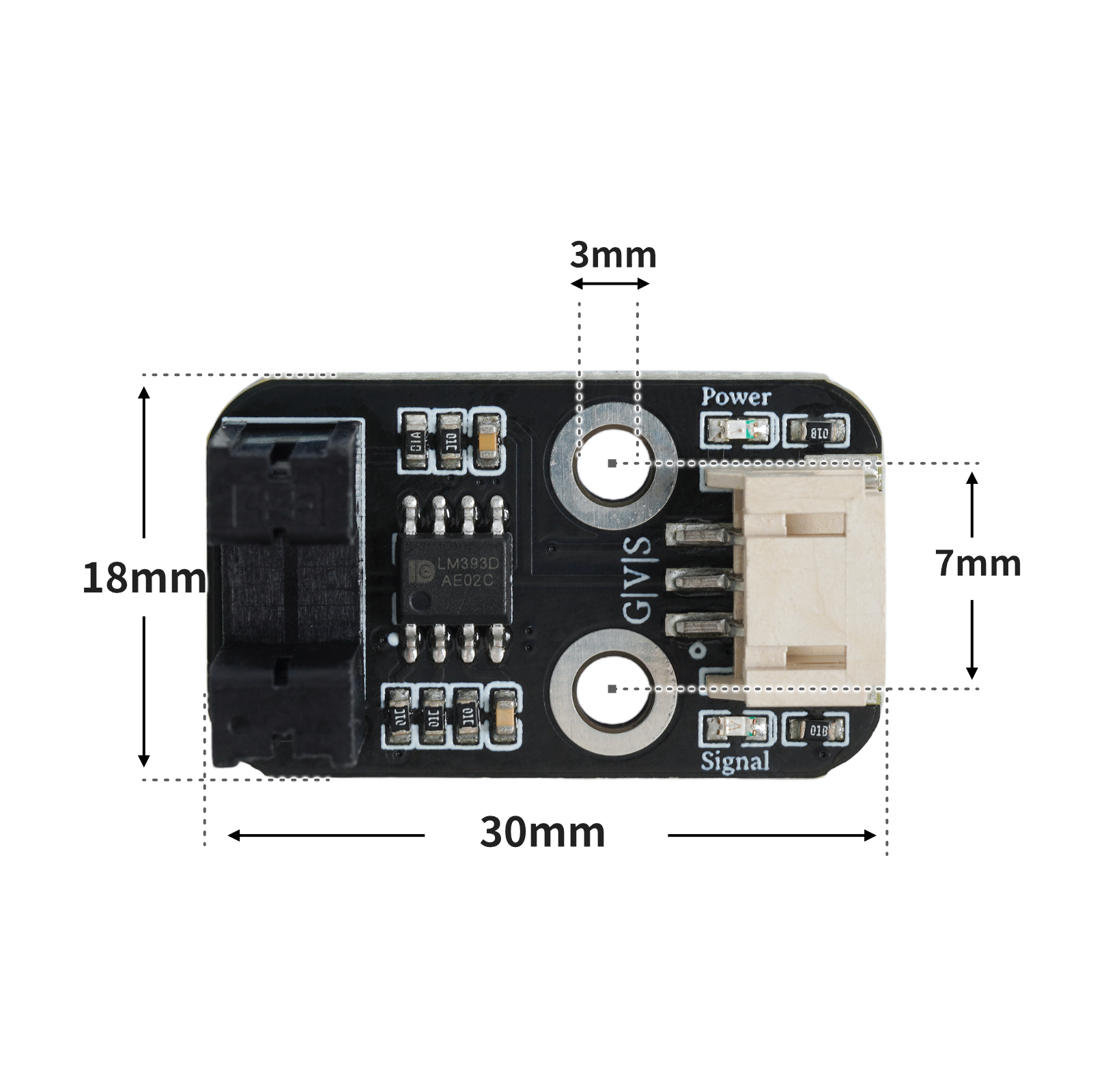

4、电路板尺寸 点这里回到目录

---

5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板)：点击下载

void setup(){
  Serial.begin(9600);
  pinMode(3, INPUT);
  pinMode(10, OUTPUT);
}

void loop(){
  if (digitalRead(3) == 0) {
    Serial.println("有物体经过，点亮led");
    digitalWrite(10,HIGH);

  } else if (digitalRead(3) == 1) {
    Serial.println("未检测到物体，熄灭led");
    digitalWrite(10,LOW);
  }

}

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

import machine
import time

pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 0:
pin4.value(1)
print('有物体经过，点亮LED')
time.sleep_ms(300)
else:
pin4.value(0)
print('未检测到物体经过，熄灭LED')

---

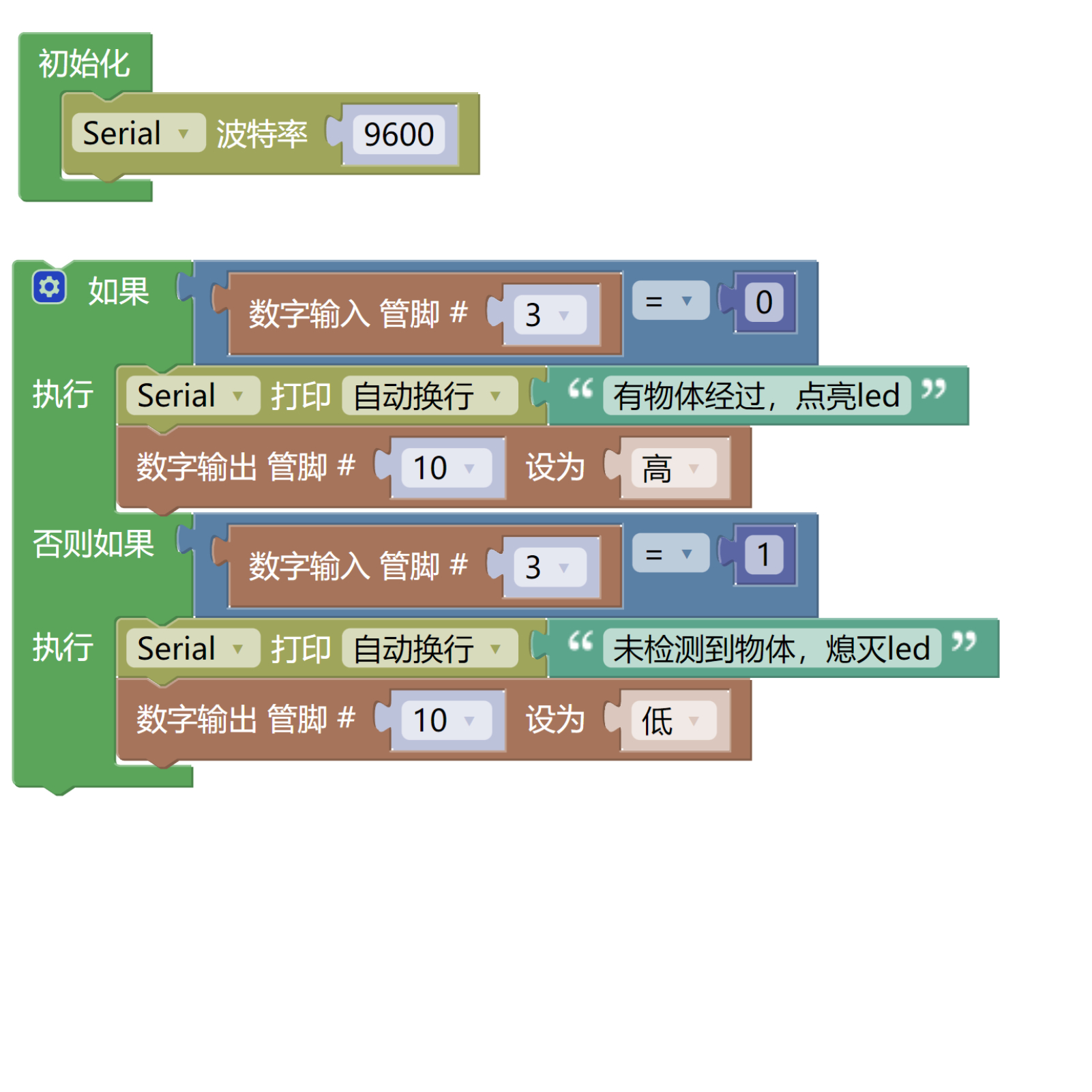

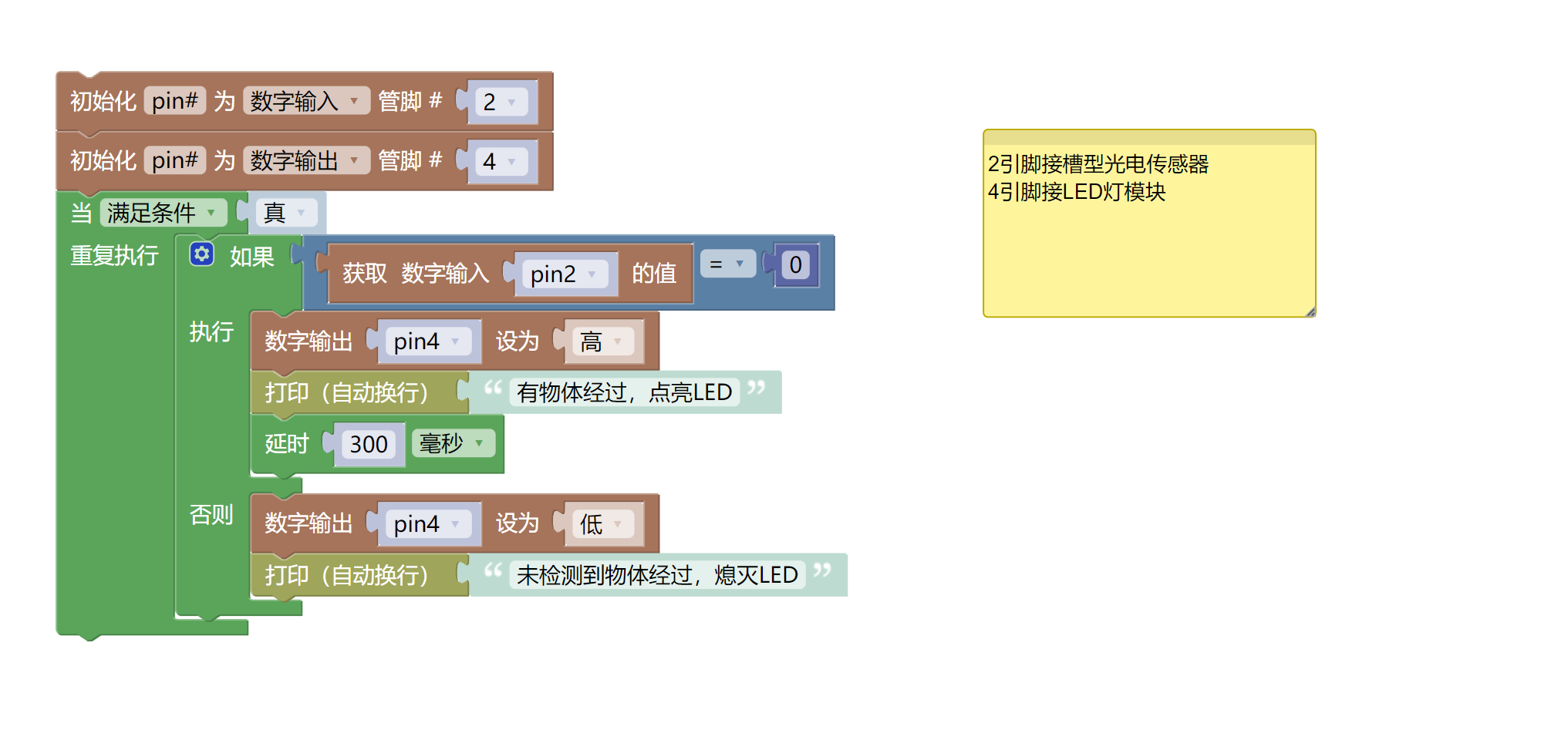

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

示例程序(UNO开发板)：点击下载

示例程序(ESP32开发板)：点击下载

---

7、测试环境搭建 点这里回到目录

准备配件：

• HELLO STEM UNO R3 开发板 *1
• HELLO STEM UNO EXP1 扩展板 *1
• USB type-c 数据线 *1
• 槽型光电传感器（HS-S59P）*1
• LED灯模块（HS-F08P） *1
• PH2.0 3P双头端子线 *2

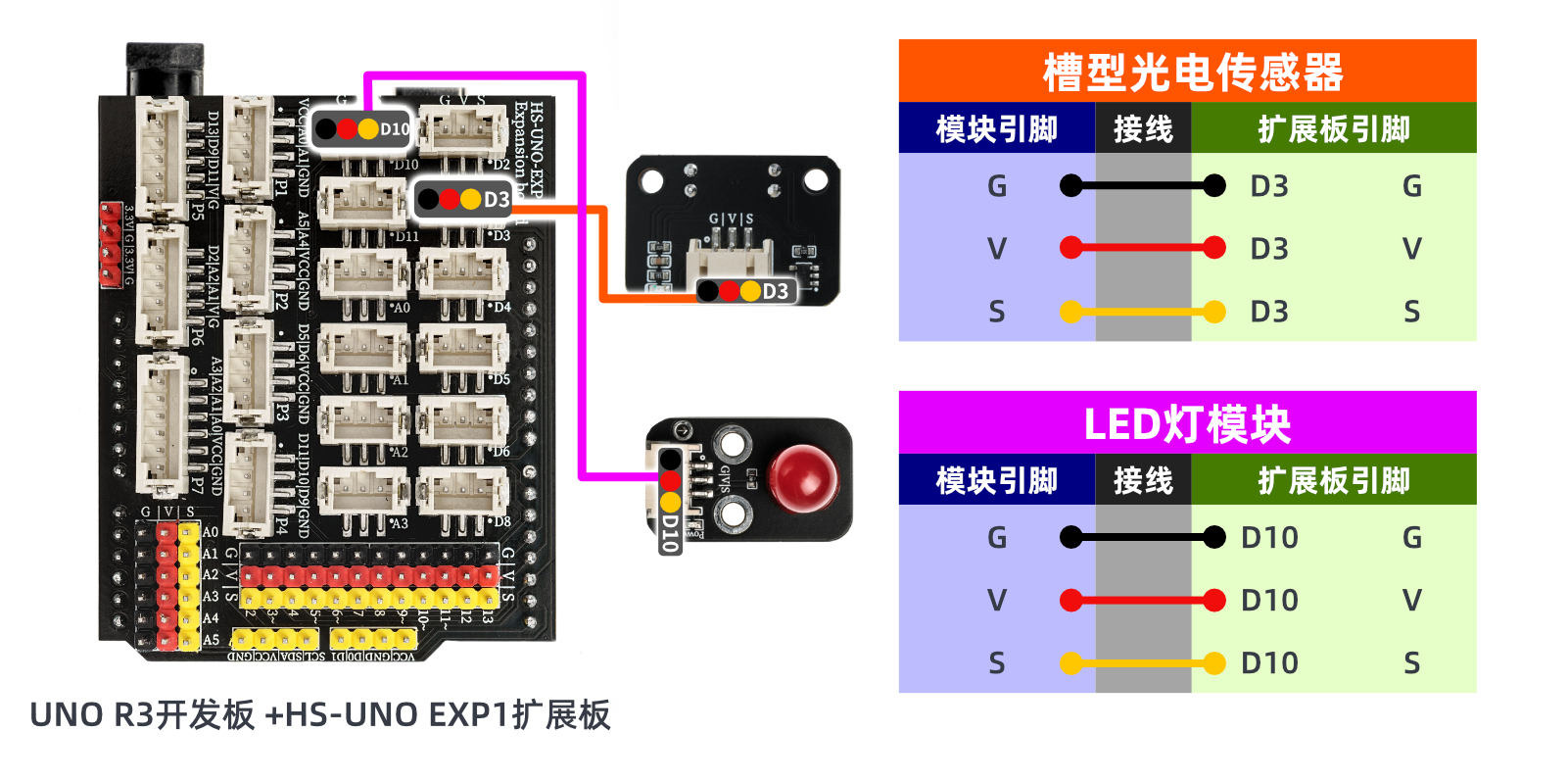

电路接线图：

---

8、视频教程 点这里回到目录

视频教程：点击查看

---

9、测试结论 点这里回到目录

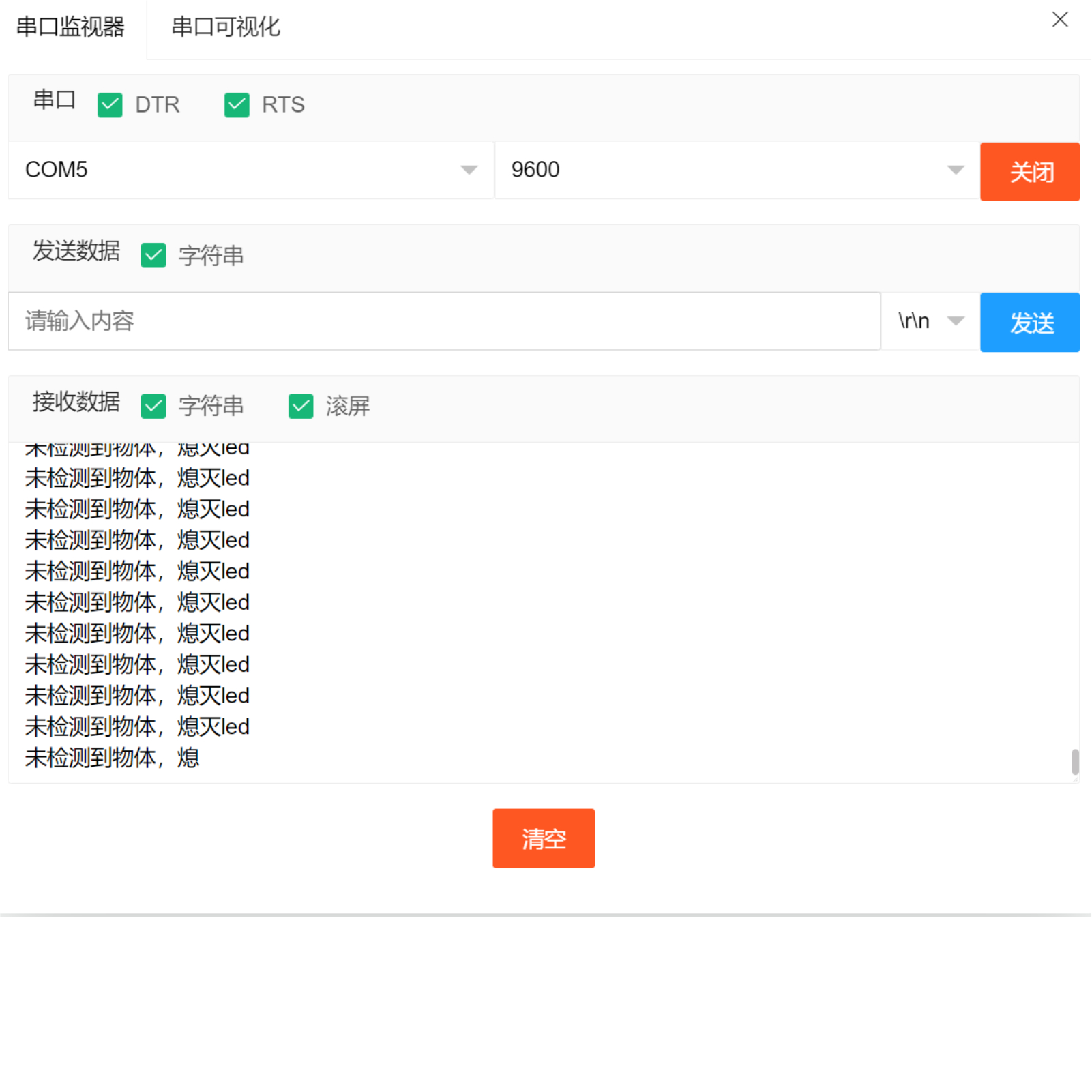

器件连接好线之后，将上述程序烧录到UNO-R3PRO开发板之后，接通电源。打开串口监视器，当槽型光电传感器检测到物体经过，点亮led，未检测到物体，熄灭led。

---

点这里回到目录
