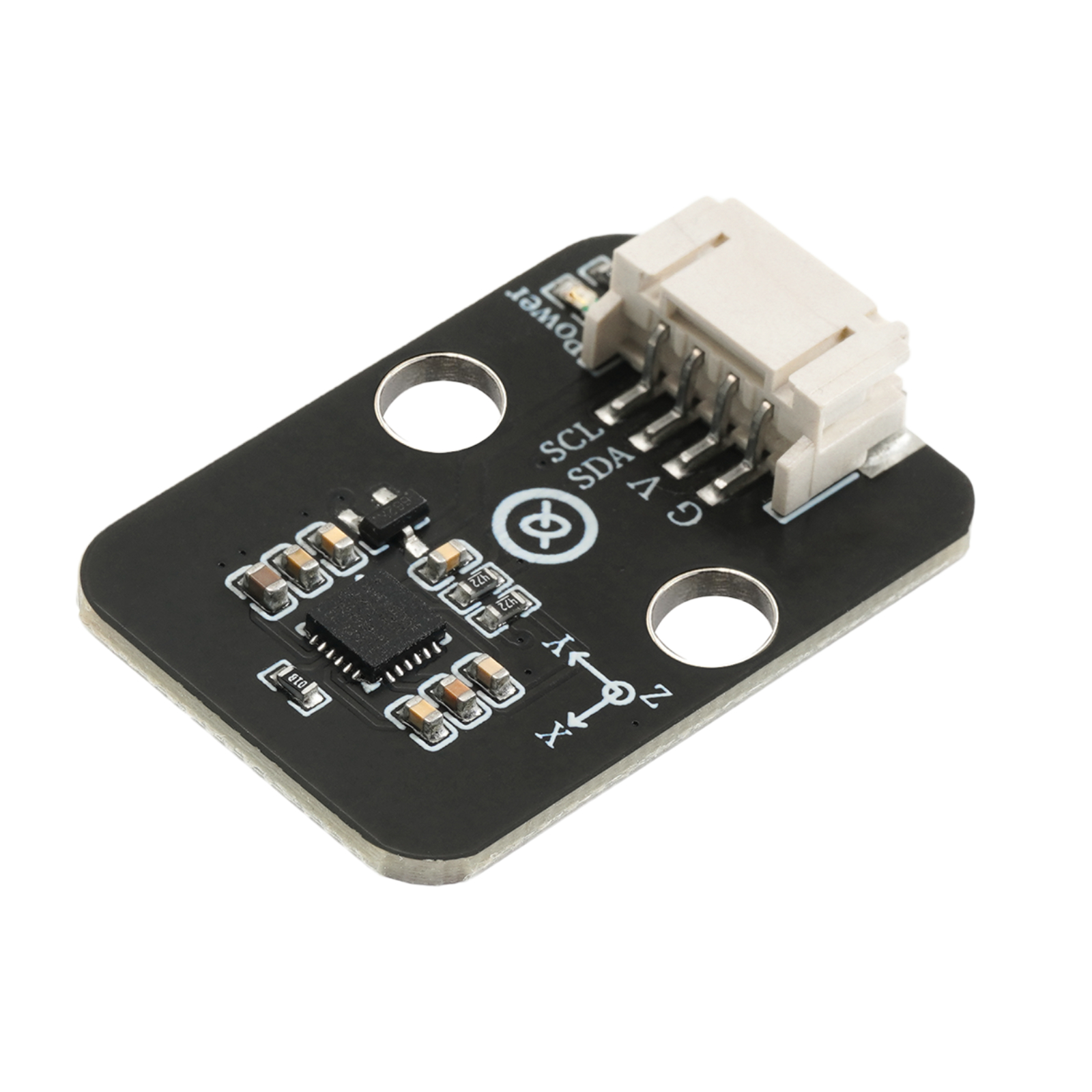

HS-S48L MPU6050陀螺仪模块
1、介绍 点这里回到目录
MPU6050陀螺仪模块是一款高性能三轴加速度+三轴陀螺仪的六轴传感器模块，采用MPU6050芯片作为核心，MPU-6050是6轴运动处理传感器。它集成了3轴MEMS陀螺仪，3轴MEMS加速度计，以及一个可扩展的数字运动处理器DMP。使用它就是为了得到待测物体（如四轴飞行器、平衡小车）x、y、z轴的倾角（俯仰角Pitch、翻滚角Roll、偏航角Yaw）。我们通过I2C读取MPU6050的六个数据（三轴加速度AD值、三轴角速度AD值）经过姿态融合后就可以得到Pitch、Roll、Yaw角。利用自带的数字运动处理器DMP，通过IIC接口，输出姿态解算后的数据。具有体积小，使用方便等特点。模块自带2个定位孔，方便你将模块固定在其他设备。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| GND | GND（电源输入负极） |
| VCC | VCC（电源输入正极） |
| SDA | 数据传输引脚 |
| SCL | 通信时钟引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 端子线
-
安装方式：螺丝固定/乐高搭建

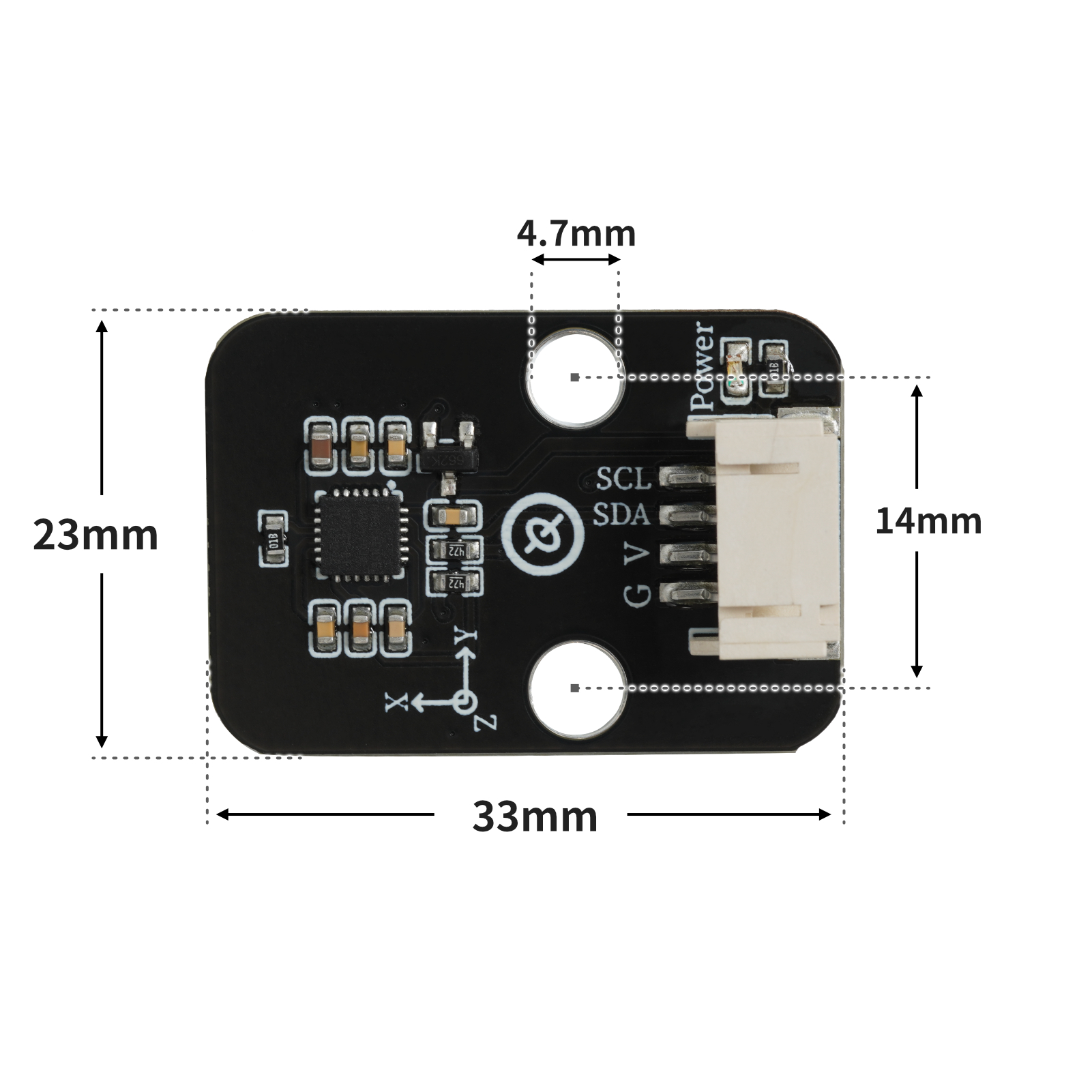

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
#include <MPU6050_tockn.h>
#include <Wire.h>
MPU6050 mpu6050(Wire);
void setup(){
Serial.begin(9600);
Wire.begin();
mpu6050.begin();
mpu6050.calcGyroOffsets(true);
}
void loop(){
//读取MPU6050数据\n连接方式：MPU6050连接主控板的IIC接口
mpu6050.update();
Serial.print("\nX轴加速度:");
Serial.print(mpu6050.getAccX());
Serial.print("\tY轴加速度:");
Serial.print(mpu6050.getAccY());
Serial.print("\tZ轴加速度:");
Serial.println(mpu6050.getAccZ());
Serial.print("X轴角度:");
Serial.print(mpu6050.getAngleX());
Serial.print("\tY轴角度:");
Serial.print(mpu6050.getAngleY());
Serial.print("\tZ轴角度:");
Serial.println(mpu6050.getAngleZ());
Serial.print("温度:");
Serial.println(mpu6050.getTemp());
Serial.print("###############################################");
delay(1000);
}

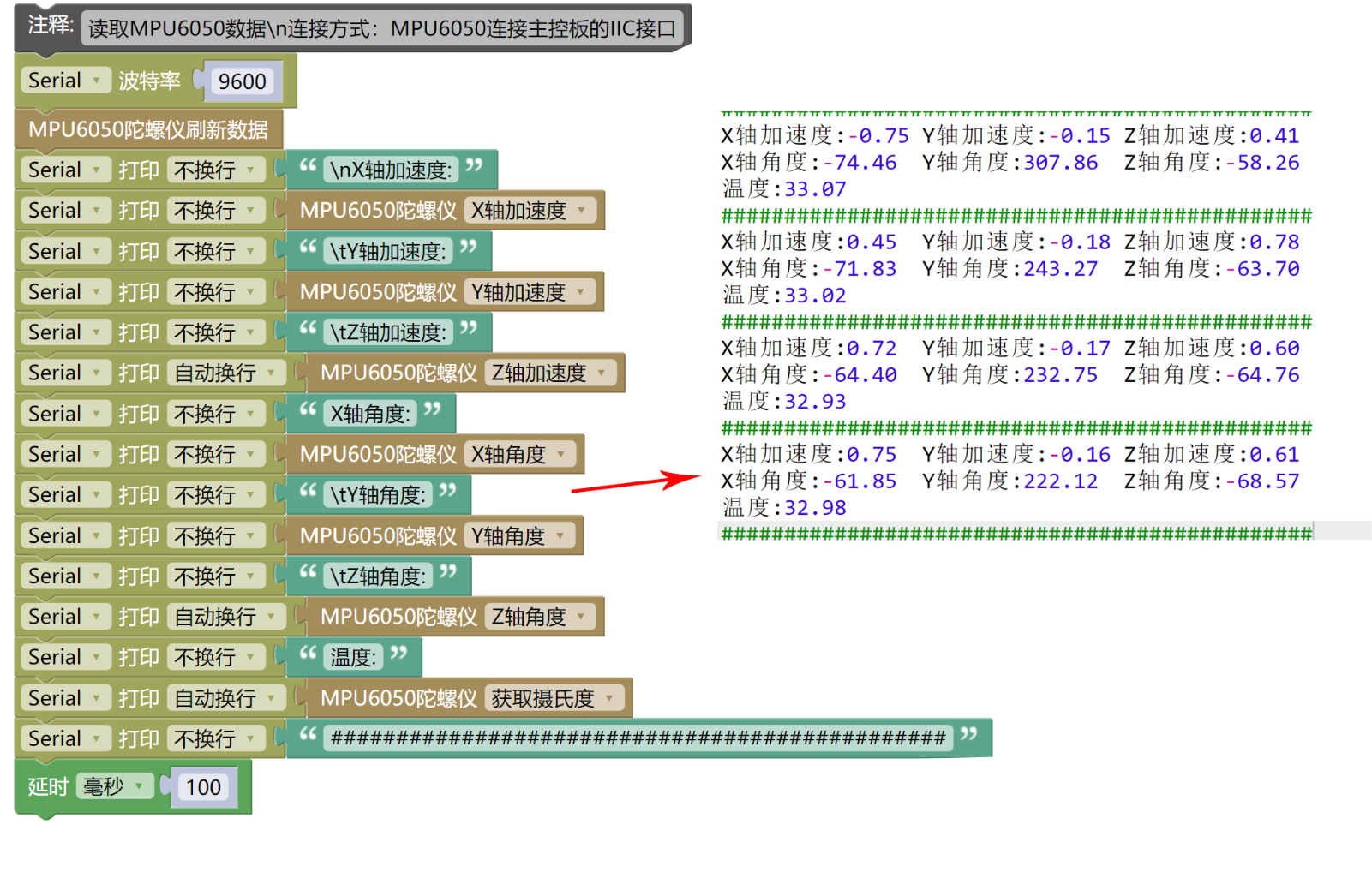

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO EXP1 扩展板 *1
- USB type-c 数据线 *1
- MPU6050陀螺仪模块*1
- PH2.0 4P端子线 *1

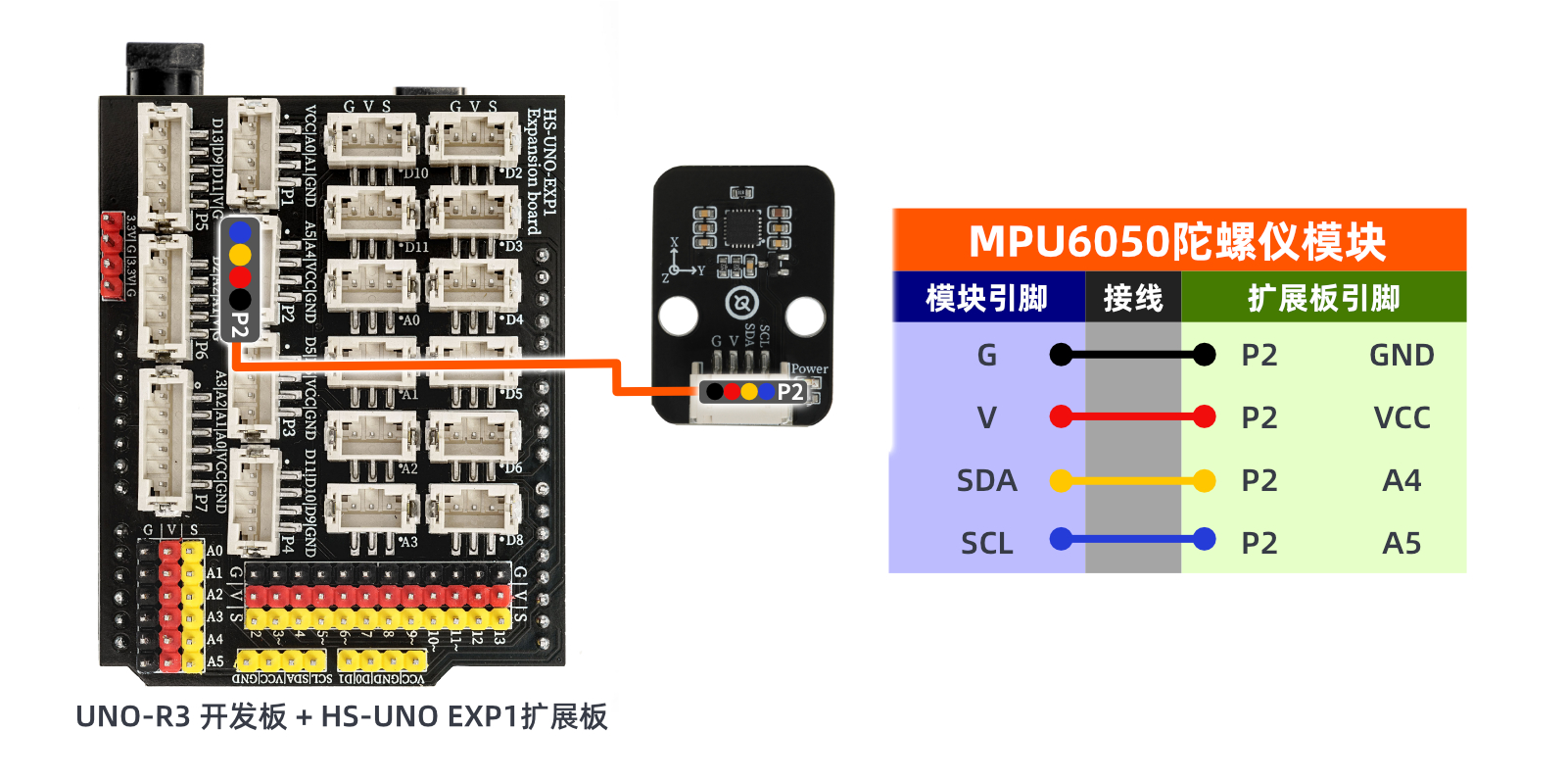

电路接线图：
8、添加 Arduino库文件 点这里回到目录

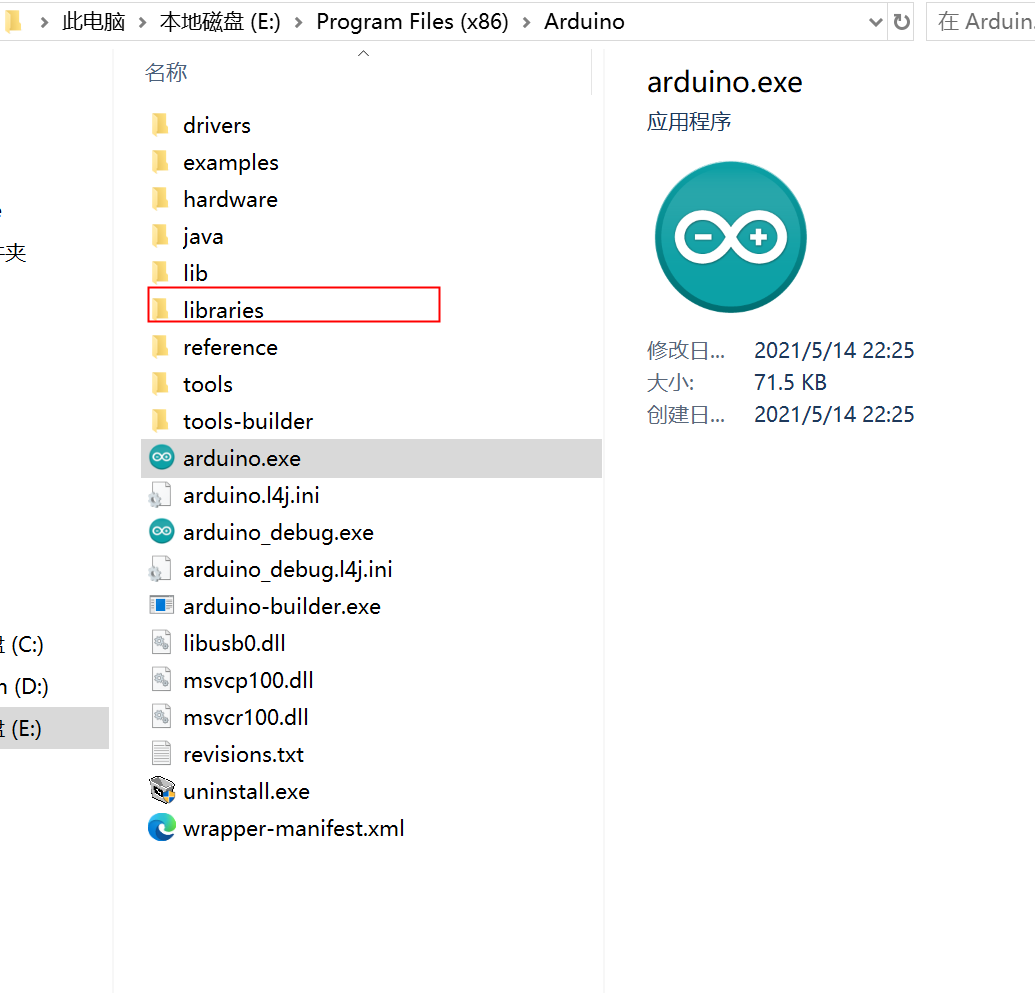

首先找到Arduino库文件夹：

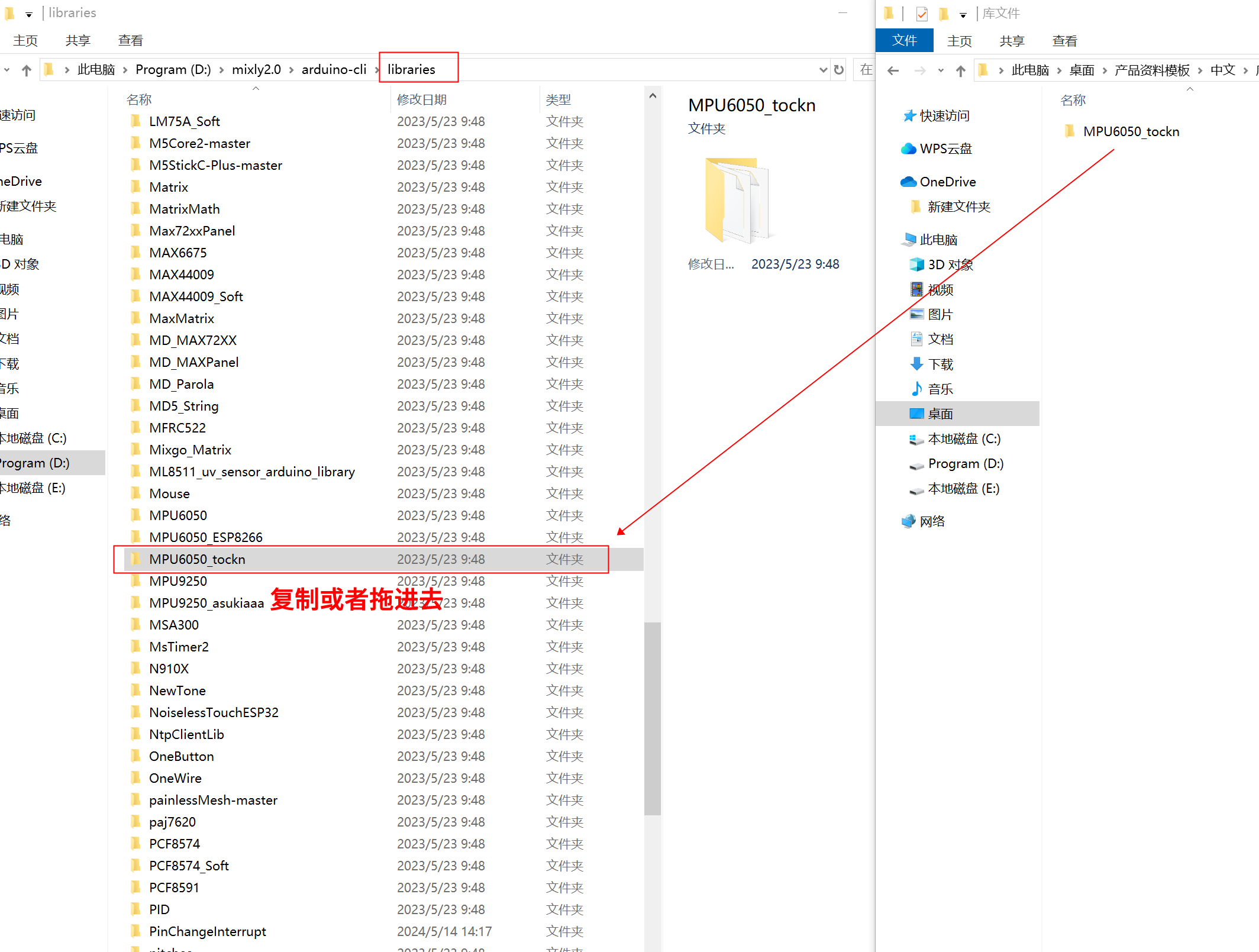

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可：
库文件：点击下载
9、视频教程 点这里回到目录
视频教程：点击查看
10、测试结论 点这里回到目录

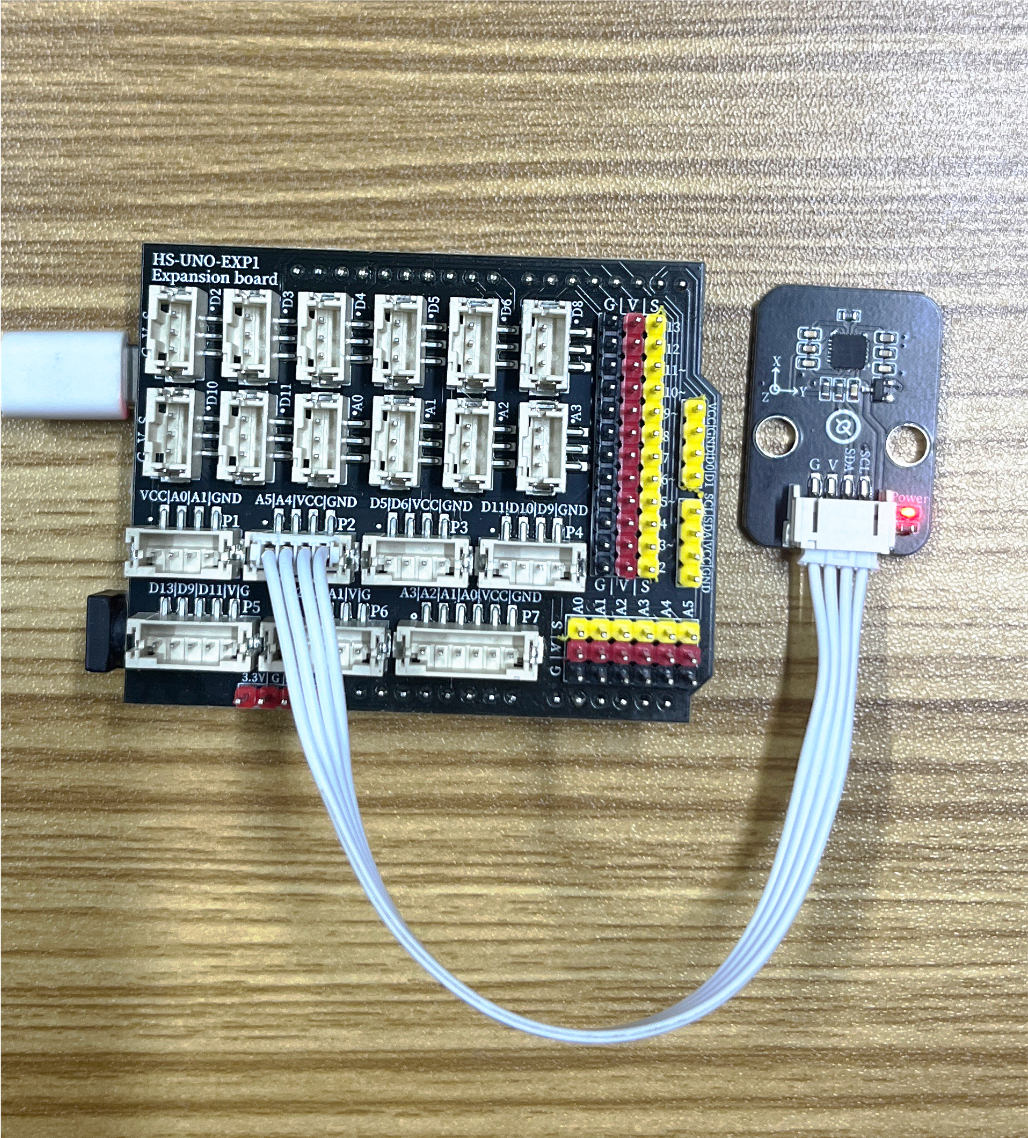

器件连接好线之后，将上述程序上传到开发板之后，即可看到MPU6050陀螺仪模块数据测试
