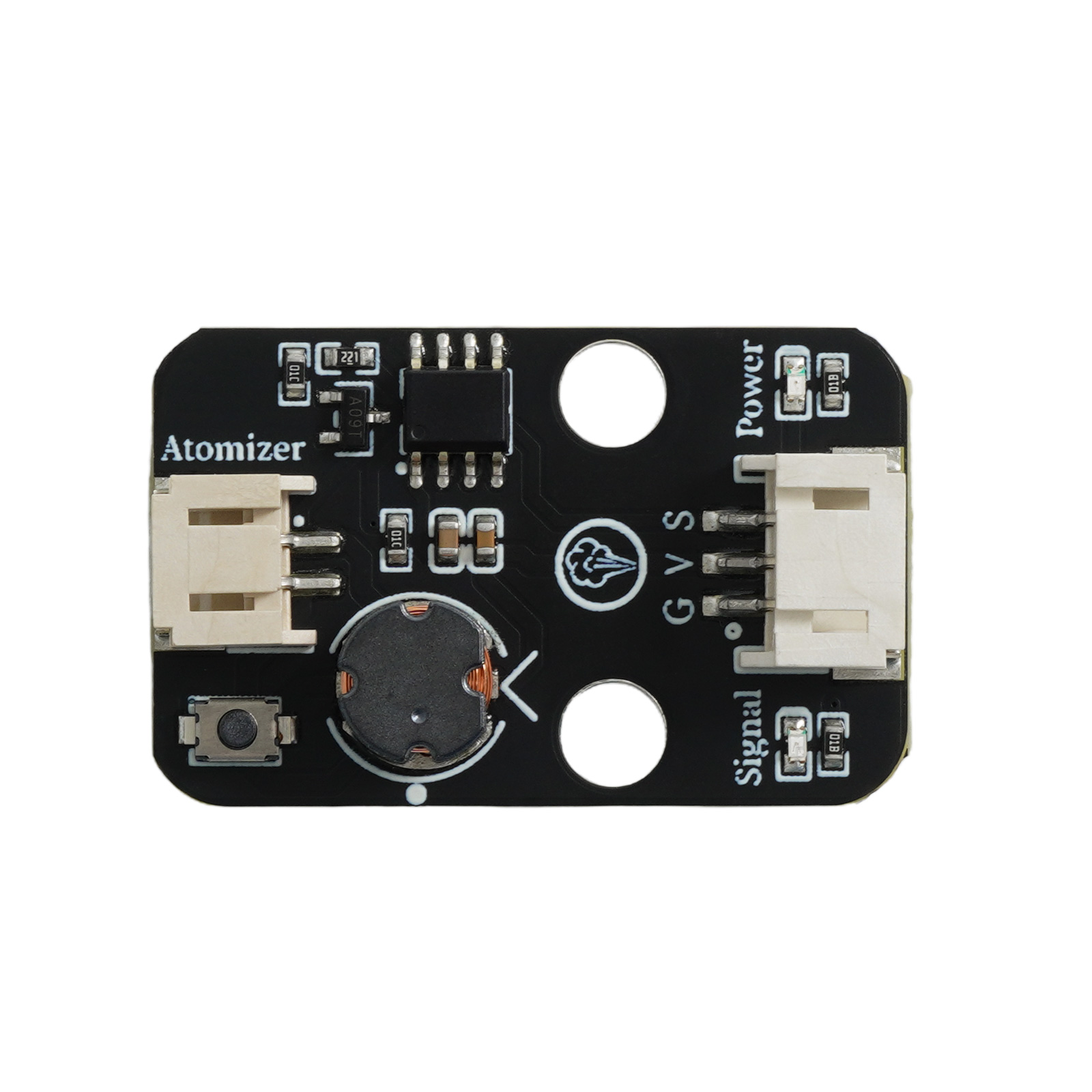

HS-F22L 水雾化模块
1、介绍 点这里回到目录
水雾化模块工作电压DC 3.3-5V，电流300mA，功率2W，频率108KHz，采用定频雾化片专用驱动芯片。上电可通过开关马上喷雾，输出雾化量大。也可以通过开发板(单片机)高低电平控制雾化器的开和关。微孔雾化片原理:超声波微孔雾化片由金属微孔片与压电陶瓷片粘合而成，通过压电陶瓷片带动金属微孔片振动，通过金属微孔片将液体分解成水雾，实现化功能。雾化效果与金属微孔片的性能有直接关系，金属微孔的孔径大小决定了雾化液体的颗粒大小，金属材料性能和微孔截面结构锥度决定了雾化水气的喷雾高度。电陶瓷雾化晶片在受到电能信号的激活后，产生1.7MHZ或2.4MHZ的高频谐振振荡，将水抛离水面而产生自然飘逸的水雾，不需加热或化学剂。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
-
安装方式：双螺丝固定

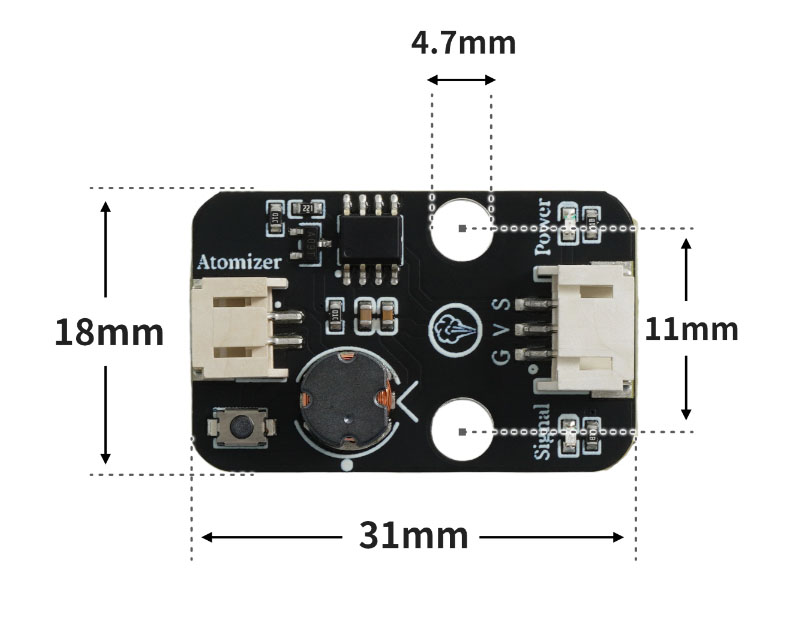

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
Arduino UNO 图形化示例程序：
void setup(){
pinMode(2, OUTPUT);
}
void loop(){
digitalWrite(2,HIGH);
}
ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
Arduino UNO 图形化示例程序：点击下载
ESP32 Python图形化示例程序：点击下载
7、测试环境搭建 点这里回到目录

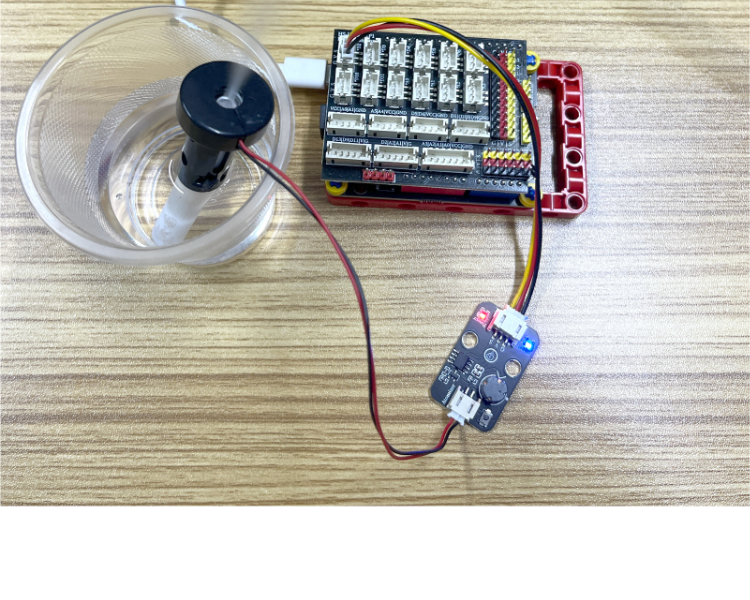

Arduino UNO 测试环境搭建
准备配件：
- UNO-R3 开发板 *1
- UNO-R3 P 扩展板 *1
- USB type-c 数据线 *1
- 水雾化模块（HS-F22L）*1
- PH2.0 4P双头端子线 *1

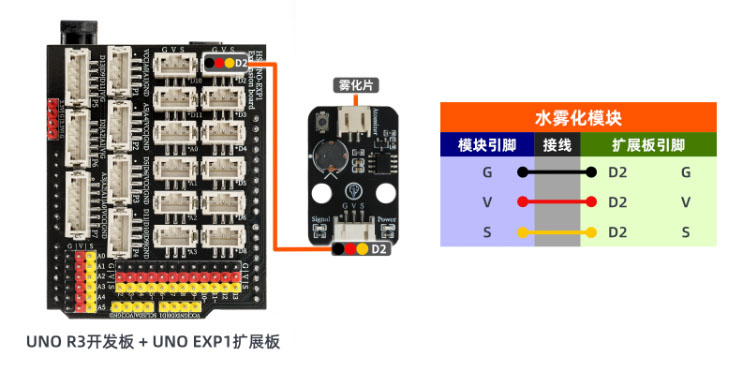

电路接线图：
ESP32 Python 测试环境搭建
8、视频教程 点这里回到目录
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：
9、测试结论 点这里回到目录
Arduino UNO测试结论：
将器件连接好线之后，上传程序到Arduino UNO 开发板之后插好雾棒，将会发现不断有水雾产生。
ESP32 Python测试结论：
