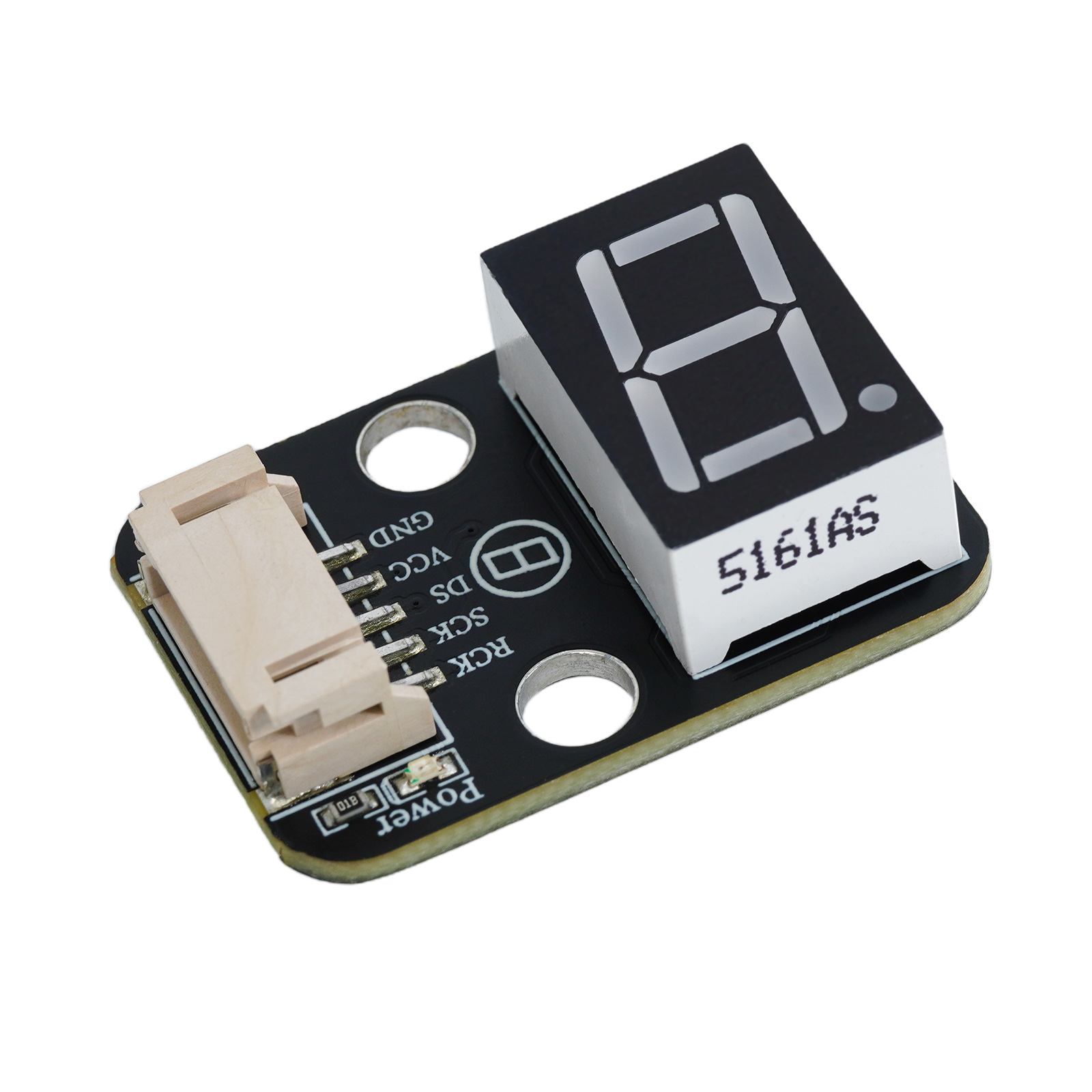

HS-F24-L 74HC595A一位数码管

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

数码管,也称作辉光管,是一种可以显示数字和其他信息的电子设备。玻璃管中包括一个金属丝网制成的阳极和多个阴极大部分数码管阴极的形状为数字。为了简化数码管的驱动,模块使用专用的驱动芯74HC595A。74HC595A是一款8位串行输入并行输出的移位寄存器芯片。它可以将串行输入的数据转换为并行输出,方便直接驱动数码管的各个段。所以可以实现仅仅占用2个主控IO口来控制数码管的亮灭。

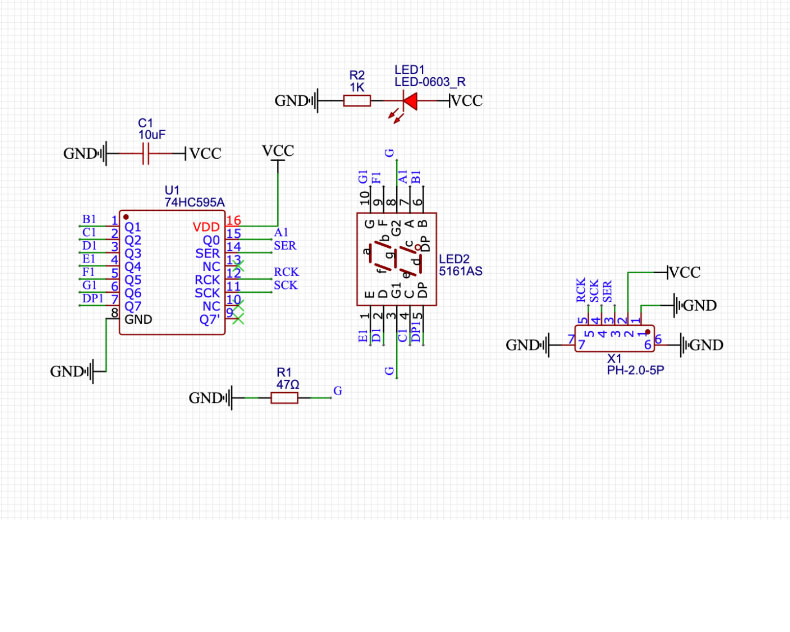

2、原理图 点这里回到目录

HS-F24-L 74HC595A一位数码管


3、模块参数 点这里回到目录

引脚名称 描述
GND GND(电源负极)
VCC VCC (电源正级)
DS 串行数据输出引脚
SCK 移位寄存器时钟引脚
RCK 存储寄存器时钟输入引脚
  • 供电电压:3.3V / 5V
  • 连接方式:PH2.0 2\3P
  • 安装方式:螺丝固定/乐高搭建

4、电路板尺寸 点这里回到目录

HS-F24-L 74HC595A一位数码管


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载


#include "SCoop.h"

char mylist_1[11]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

char mylist[11]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

defineTask(scoopTask1)
void scoopTask1::setup()
{
}
void scoopTask1::loop()
{
for (int i = 0; i <= 9; i = i + (1)) {
shiftOut(6, 5, MSBFIRST, mylist_1[i]);
sleep(1000);
}
}

defineTask(scoopTask2)
void scoopTask2::setup()
{
}
void scoopTask2::loop()
{
//
for (int i = 0; i <= 9; i = i + (1)) {
digitalWrite(2,LOW);
shiftOut(A1, A2, MSBFIRST, mylist[i]);
digitalWrite(2,HIGH);
sleep(1000);
}
}

void setup(){
pinMode(6, OUTPUT);
pinMode(5, OUTPUT);
mySCoop.start();
pinMode(2, OUTPUT);
pinMode(A1, OUTPUT);
pinMode(A2, OUTPUT);
}

void loop(){
yield();

// HS-F23-L采用共阴数码管

// HS-F24-L采用共阳数码管

}


示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序(UNO开发板):点击下载

HS-F24-L 74HC595A一位数码管

示例程序(ESP32开发板):点击下载


7、测试环境搭建 点这里回到目录

Arduino UNO 测试环境搭建

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • R3P 扩展板 *1
  • USB type-c 数据线 *1
  • 1位数码管(HS-F24-L)*1
  • PH2.0 4P双头端子线 *1 或 PH2.0 4P端子转杜邦线 *1

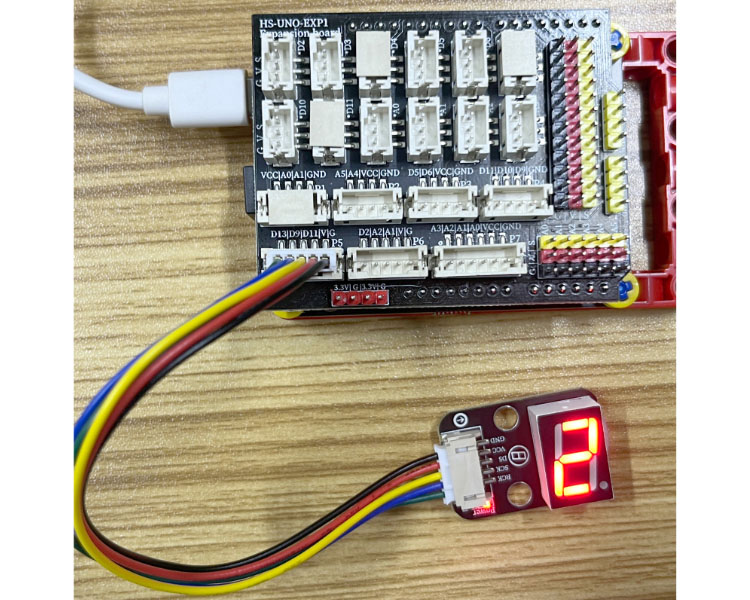

电路接线图:

HS-F24-L 74HC595A一位数码管


ESP32 Python 测试环境搭建


8、视频教程 点这里回到目录

视频教程:点击查看


9、测试结论 点这里回到目录

器件连接好线之后,将上述程序烧录到UNO-R3 PRO开发板之后,接通电源。之后可以观察到数码管开始计数。
