HS-F12P RGB-LED条形灯

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 添加Arduino库文件
  9. 视频教程
  10. 测试结论

1、介绍 点这里回到目录

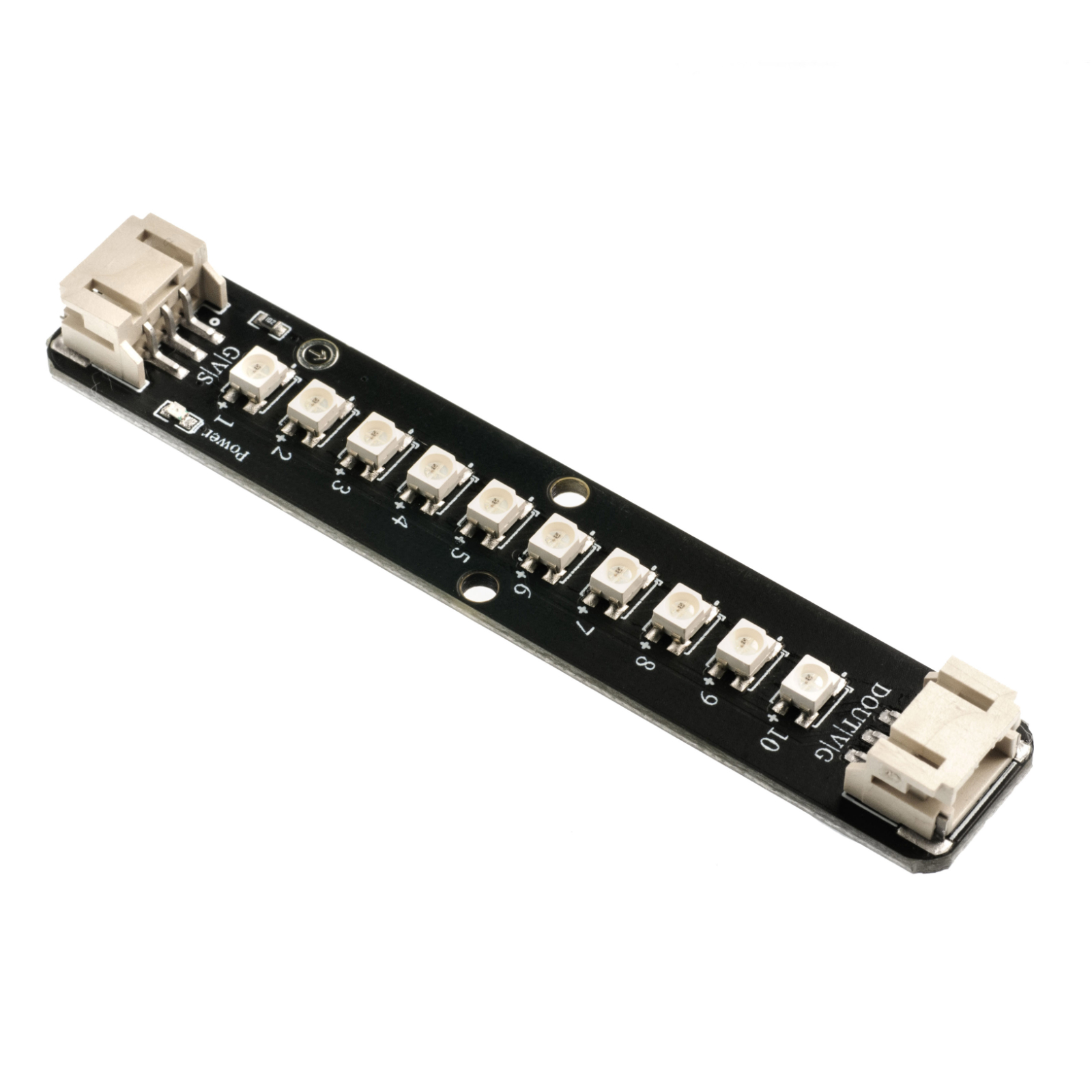

RGB-LED条形灯是一种可变色彩的LED照明设备,它由多个RGB LED组成,并排安装在灯条上形成一条线性排列。RGB代表Red(红色)、Green(绿色)和Blue(蓝色),这些LED可以独立或同时发光,通过不同的亮度和颜色混合,创造出各种不同的色彩效果,10 位 RGB 条形灯采用 10 颗 WS2812RGB 灯珠串联组成只需要一个 IO 口就可以驱动此模块。WS2812 RGB 灯内部集成了一个芯片我们只需单 IO 口就可以控制WS2812RGB 灯, D 脚为信号输出可以串连下个灯珠。


2、原理图 点这里回到目录

HS-F12P RGB-LED条形灯


3、模块参数 点这里回到目录

引脚名称 描述
G (电源负极)
V (电源正极)
S 数字信号引脚
D(DOUT) 信号输出可以串联下个灯珠
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0端子线

  • 安装方式:双螺丝固定

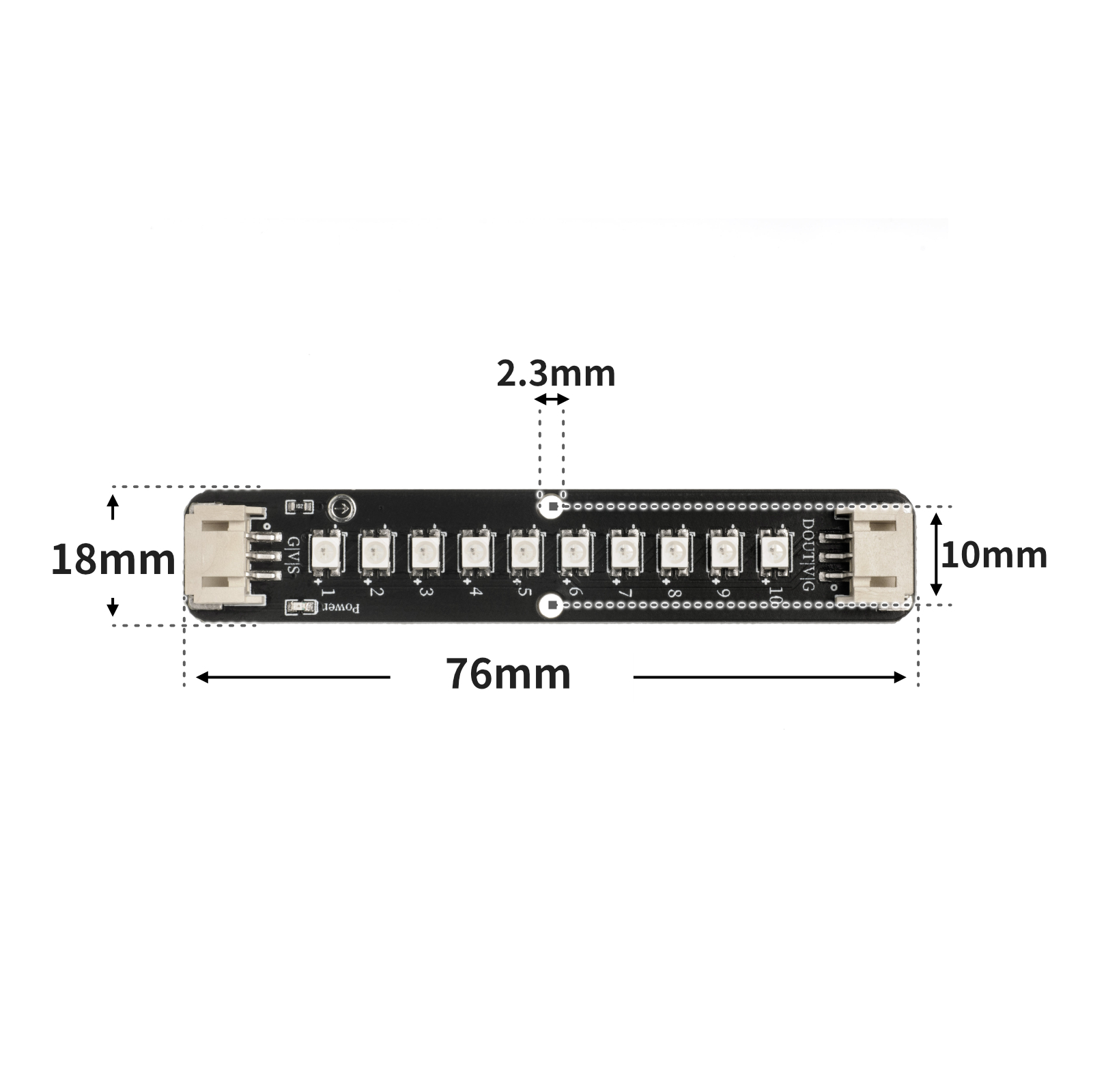

4、电路板尺寸 点这里回到目录

HS-F12P RGB-LED条形灯


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

#include <Adafruit_NeoPixel.h>

Adafruit_NeoPixel rgb_display_10 = Adafruit_NeoPixel(12,10,NEO_GRB + NEO_KHZ800);

void setup(){
  rgb_display_10.begin();
}

void loop(){
  for (int i = 1; i <= 12; i = i + (1)) {
    rgb_display_10.setPixelColor((i)-1, ((((i * 21) & 0xffffff) << 16) | ((0 & 0xffffff) << 8) | 0));
    rgb_display_10.show();
    delay(200);
    rgb_display_10.setPixelColor((i)-1, (0xffff00));
    rgb_display_10.show();
    delay(200);
  }

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine
import neopixel
import time


rgb = neopixel.NeoPixel(machine.Pin(2), 12)
while True:
for i in range(0, 12, 1):
rgb[i] = (100, 0, 0)
rgb.write()
time.sleep(1)
for i in range(0, 12, 1):
rgb[i] = (0, 0, 0)
rgb.write()
time.sleep(1)


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

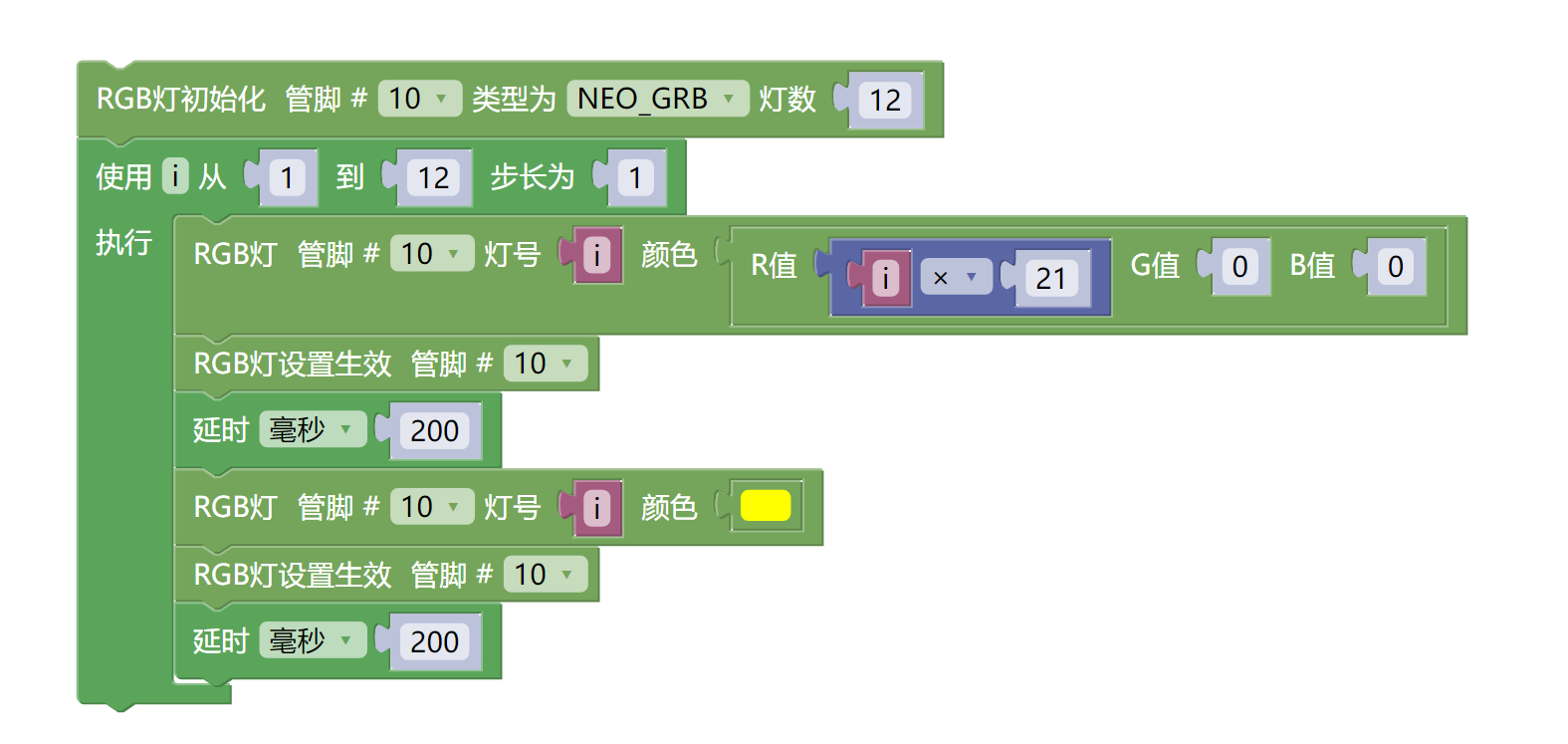

示例程序(UNO开发板):点击下载

HS-F12P RGB-LED条形灯

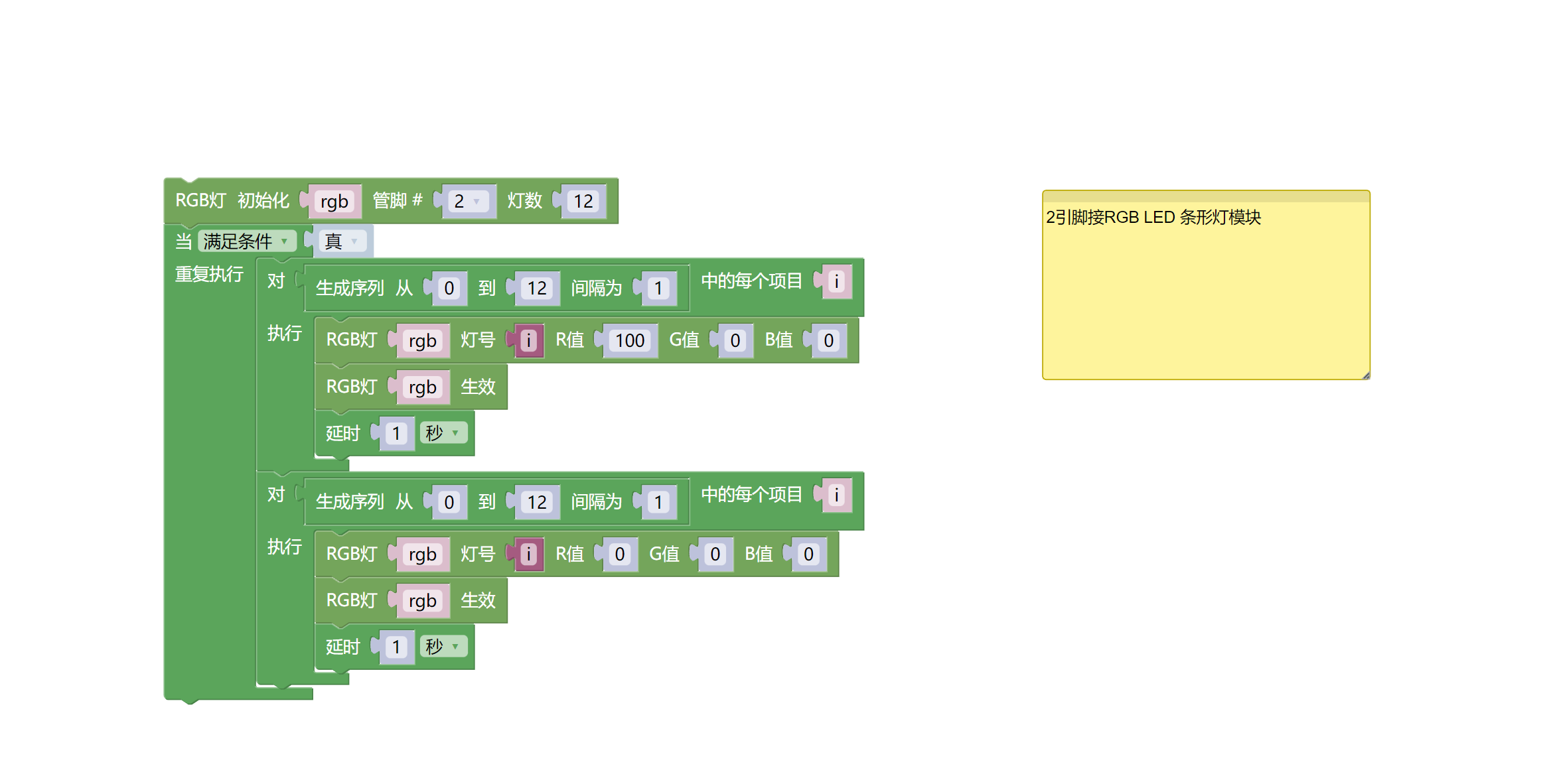

示例程序(ESP32开发板):点击下载

HS-F12P RGB-LED条形灯


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • RGB LED 条形灯模块(HS-F12P)*1
  • PH2.0 3P端子转杜邦线 *1 或 PH2.0 3P双头端子线 *1

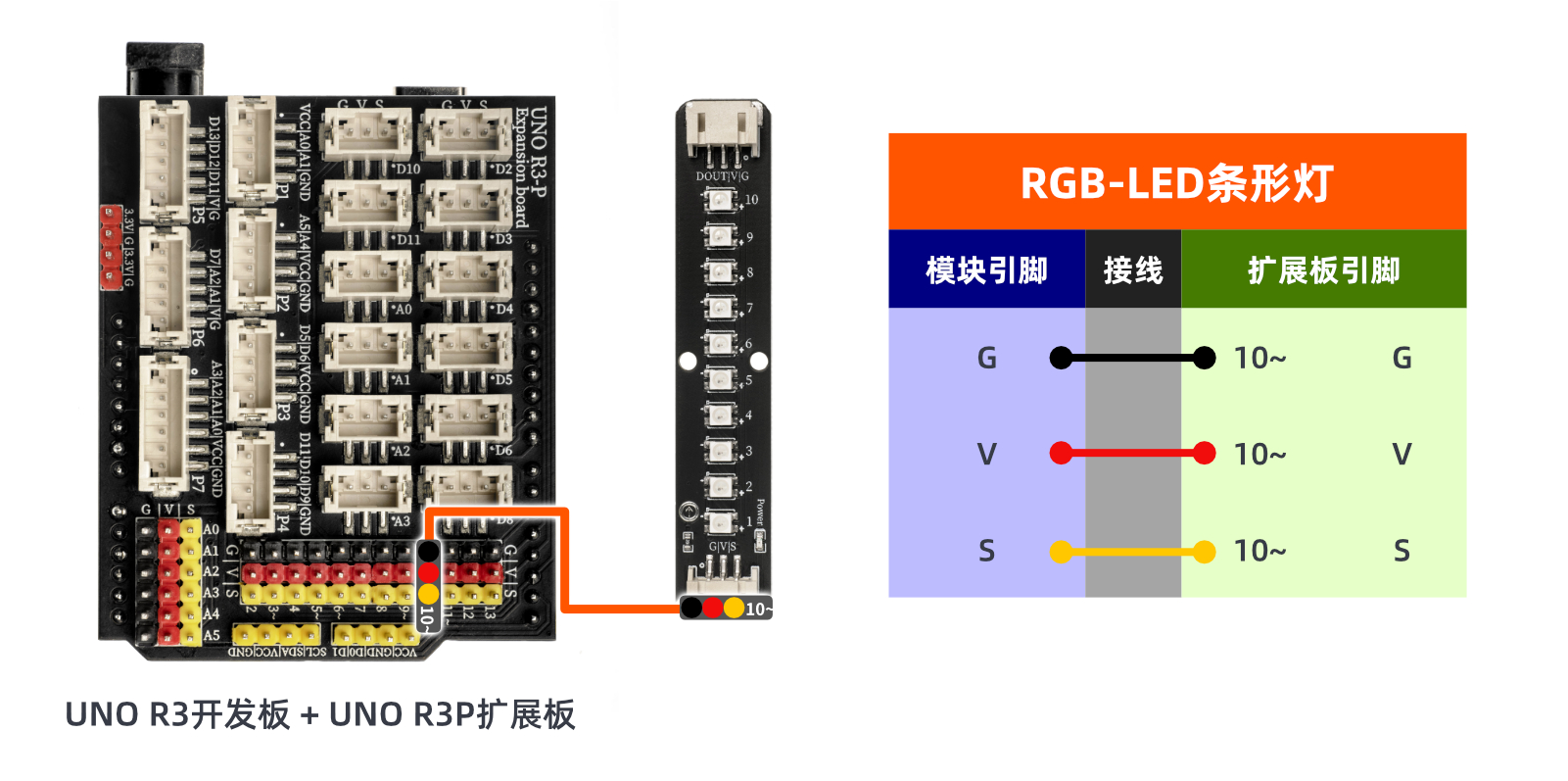

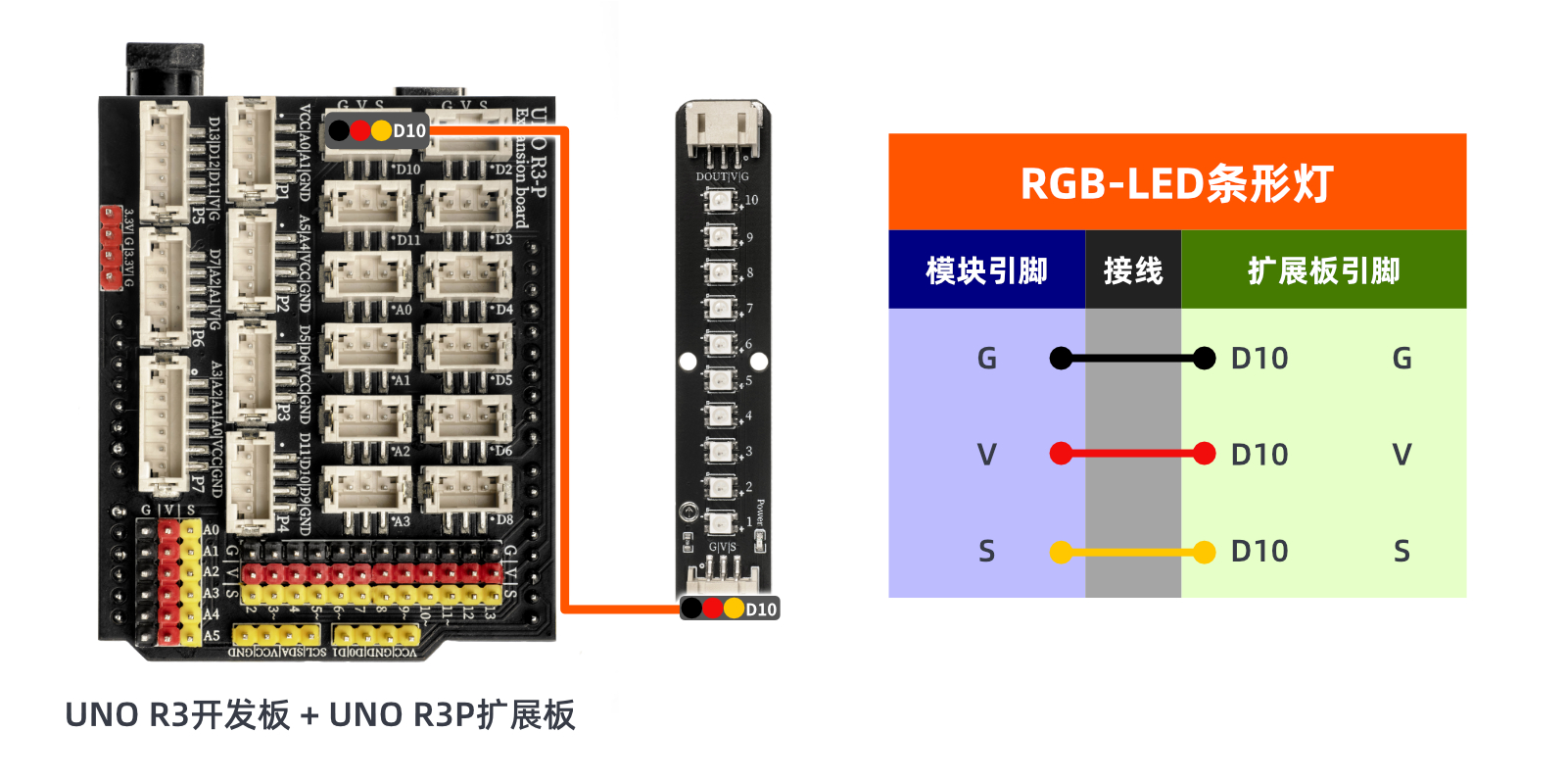

电路接线图:

HS-F12P RGB-LED条形灯

HS-F12P RGB-LED条形灯


8、添加DHT11 Arduino库文件点这里回到目录

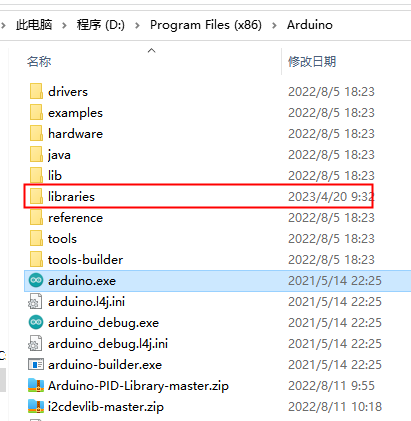

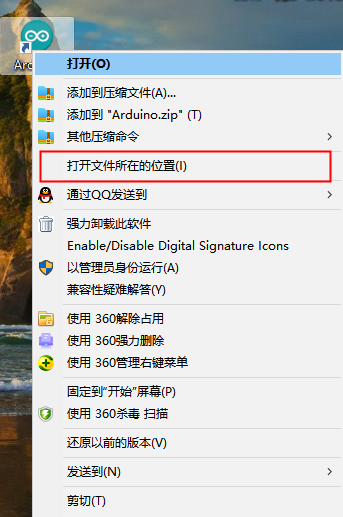

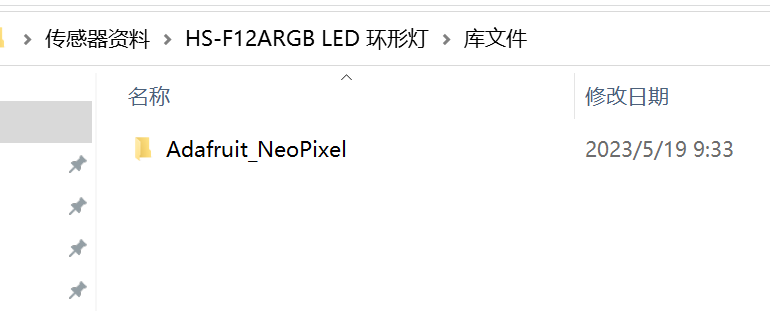

首先找到Arduino库文件夹:

HS-F12P RGB-LED条形灯HS-S26P温湿度传感器

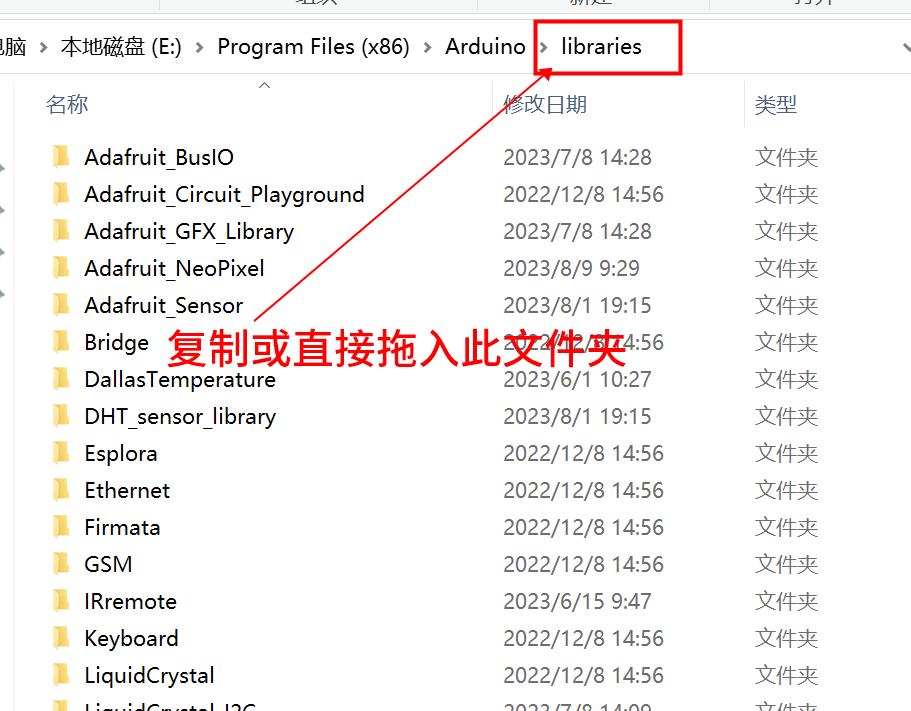

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可:

HS-F12P RGB-LED条形灯HS-F12P RGB-LED条形灯

库文件:点击下载


8、视频教程 点这里回到目录

视频教程:点击查看


9、测试结论 点这里回到目录

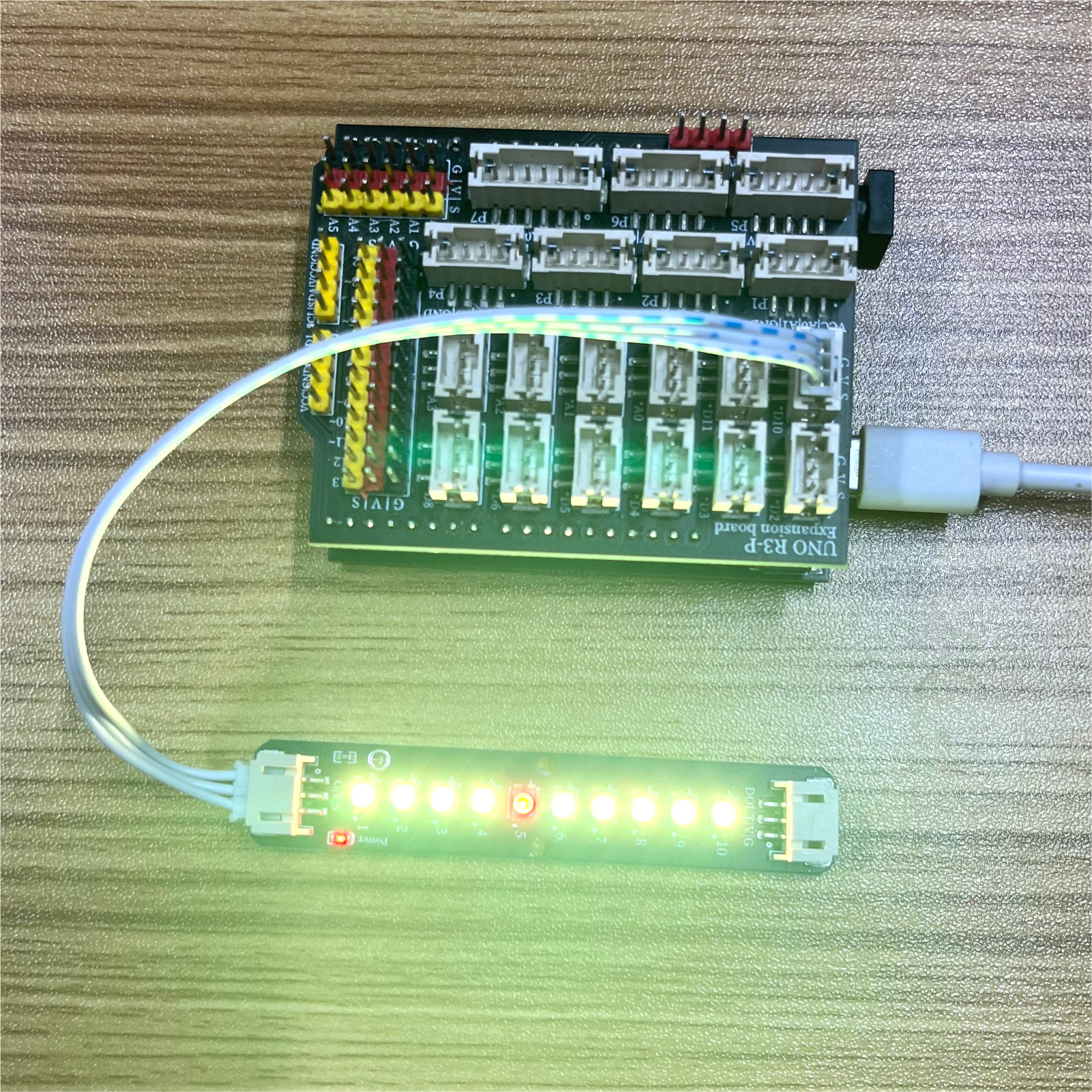

HS-F12P RGB-LED条形灯

器件连接好线之后,将上述程序上传到Arduino UNO 开发板之后,会看到灯环的灯逐个点亮成黄色,逐个点亮后接力亮红灯,呈现出流水灯的效果。
