HS-E05音乐灯光律动
HS-E05音乐灯光律动说明书
产品简介：
音乐灯光律动是一款由RGB-LED条形灯、声音传感器等配件组合而成的智能套件。
本项目是由Arduino单片机，声音传感器，RGB灯条创建的有趣项目。本款套件可实现音乐灯光律动项目，通过将音乐和灯光结合起来，使灯光的变化和闪烁与音乐的节奏和节拍保持同步，从而创造一种视觉和听觉的联动效果。
你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制音乐灯光律动。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源及其电池。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或寻找在线QQ客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
STEP：1

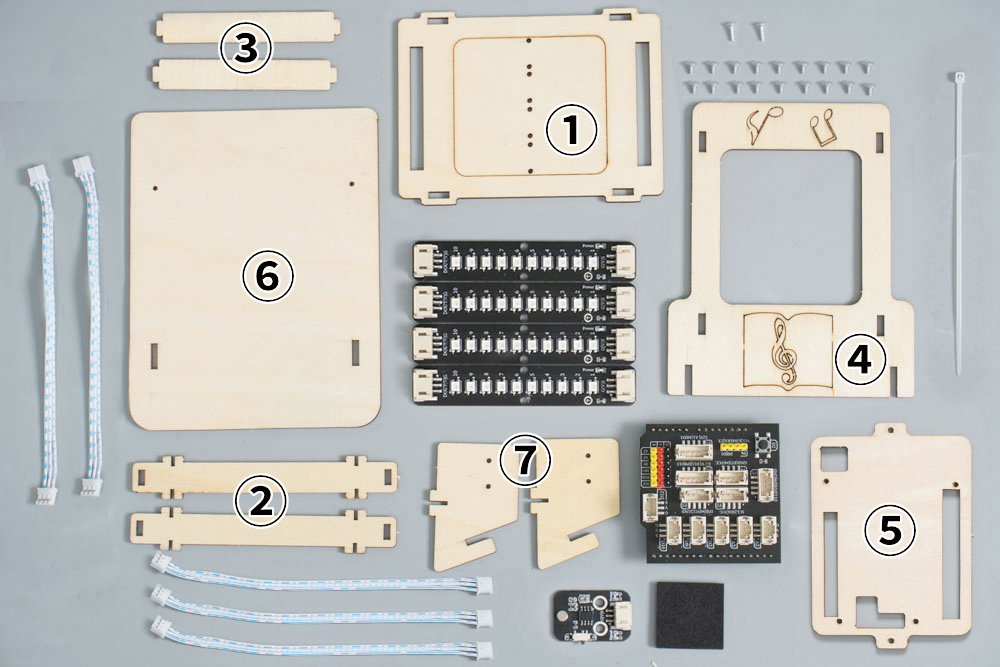

准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。
STEP：2

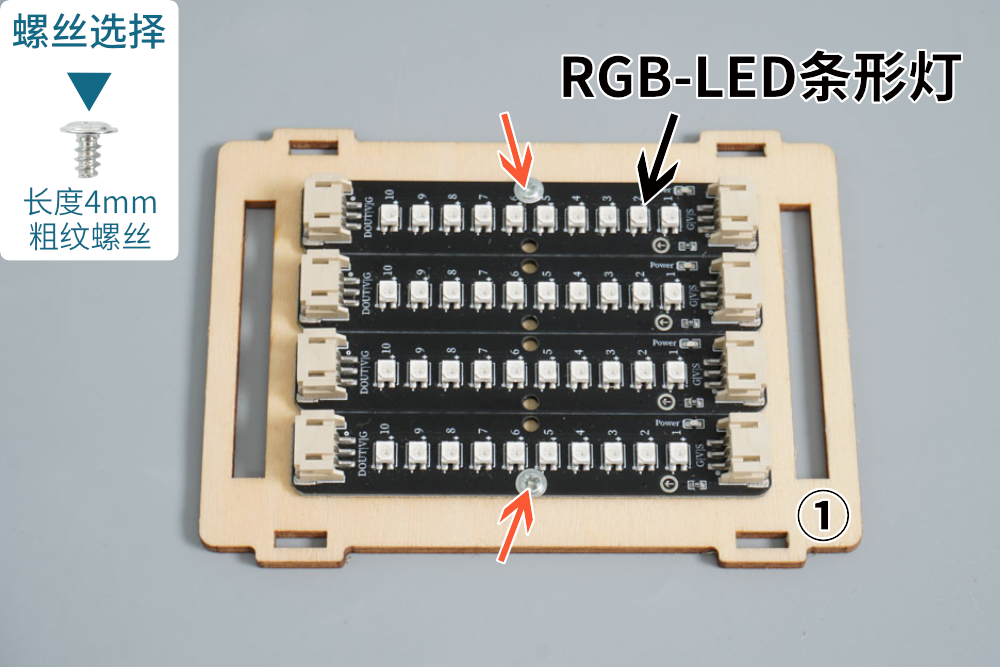

用4mm粗纹螺丝把RGB-LED条形灯安装在①号板正面。
STEP：3

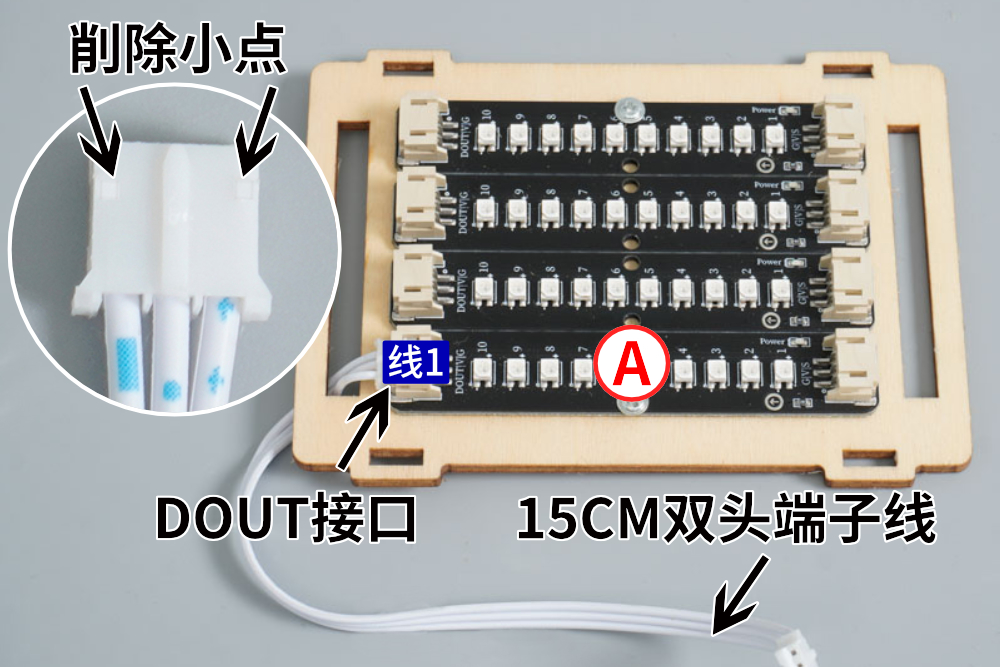

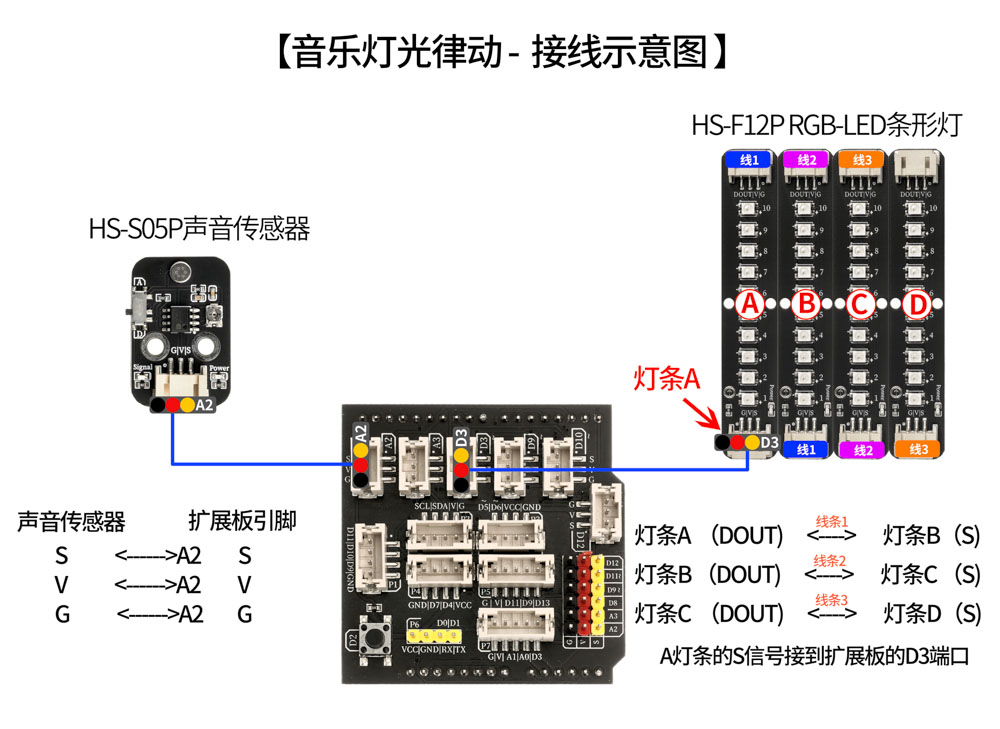

首先用小刀削除所有的端子头凸起部分，然后参考【音乐灯光律动-接线示意图】把双头端子线（线1）插入灯条A的DOUT接口。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。注意：使用小刀时请小心，做好安全防范，孩子务必在大人的陪同下使用小刀。
STEP：4
参考【音乐灯光律动-接线示意图】把双头端子线（线1）的另一端插入灯条B的GVS接口。
STEP：5

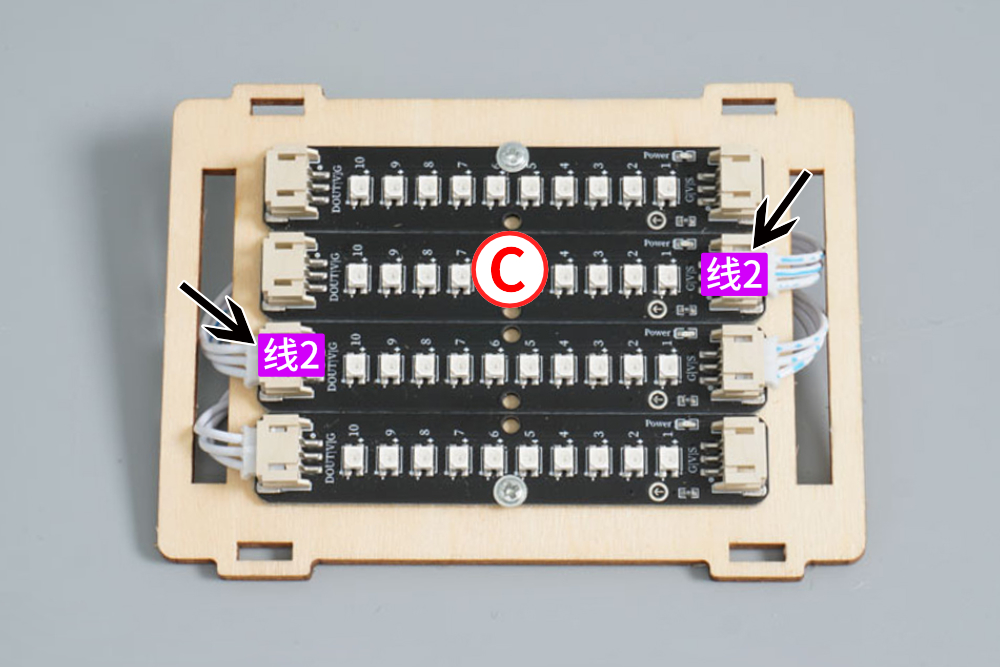

参考【音乐灯光律动-接线示意图】首先把双头端子线（线2）插入灯条B的DOUT接口，然后把双头端子线（线2）的另一端插入灯条C的GVS接口。
STEP：6

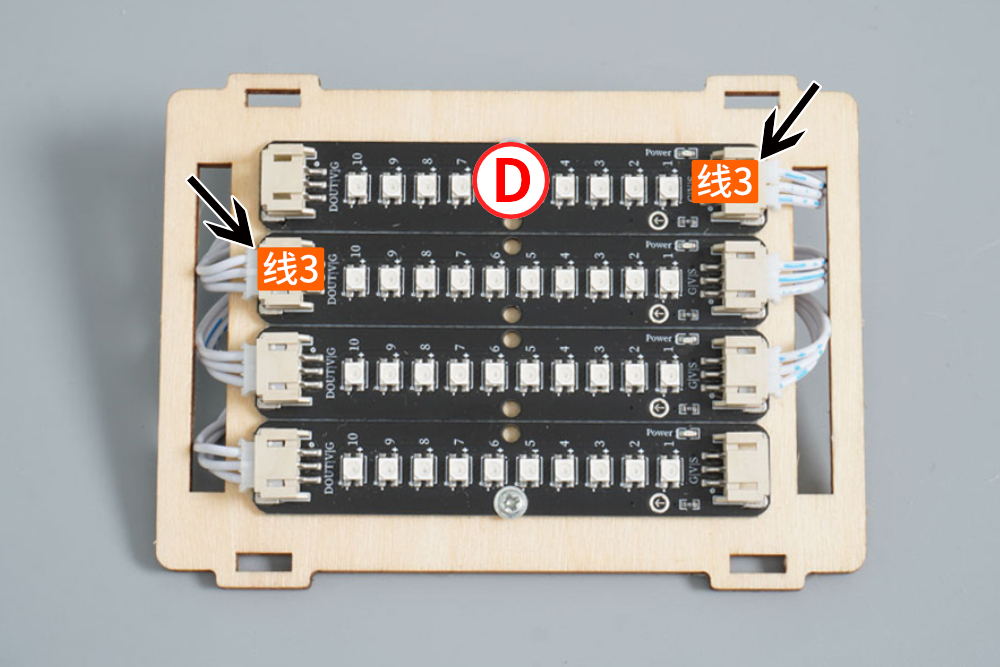

参考【音乐灯光律动-接线示意图】首先把双头端子线（线3）插入灯条C的DOUT接口，然后把双头端子线（线3）的另一端插入灯条D的GVS接口。
STEP：7

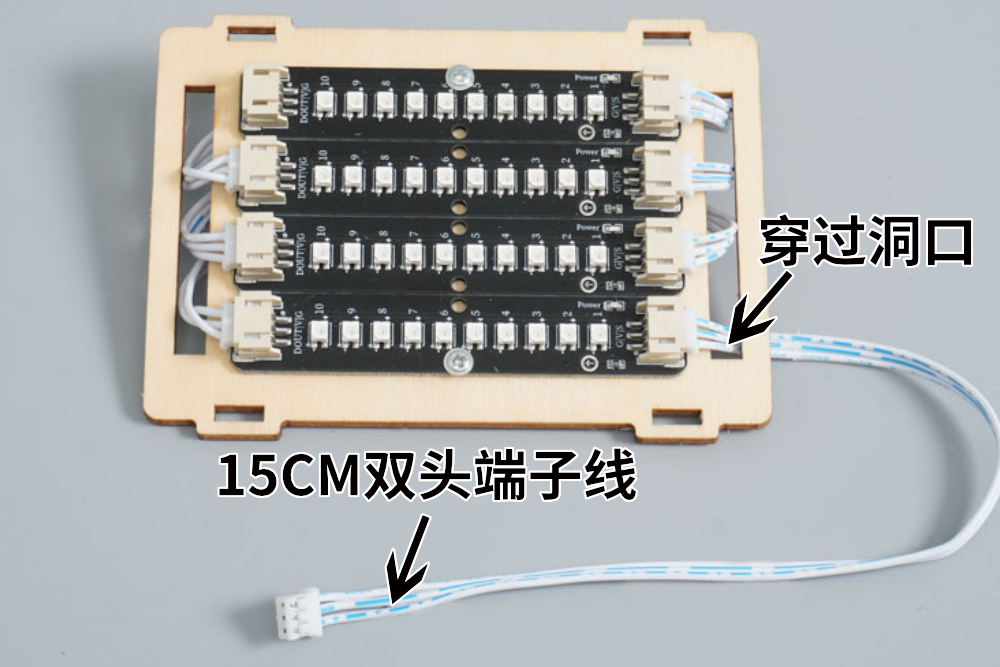

首先把15cm的双头端子线穿过①号板的洞口，然后把端子线插入灯条A的GVS接口。
STEP：8

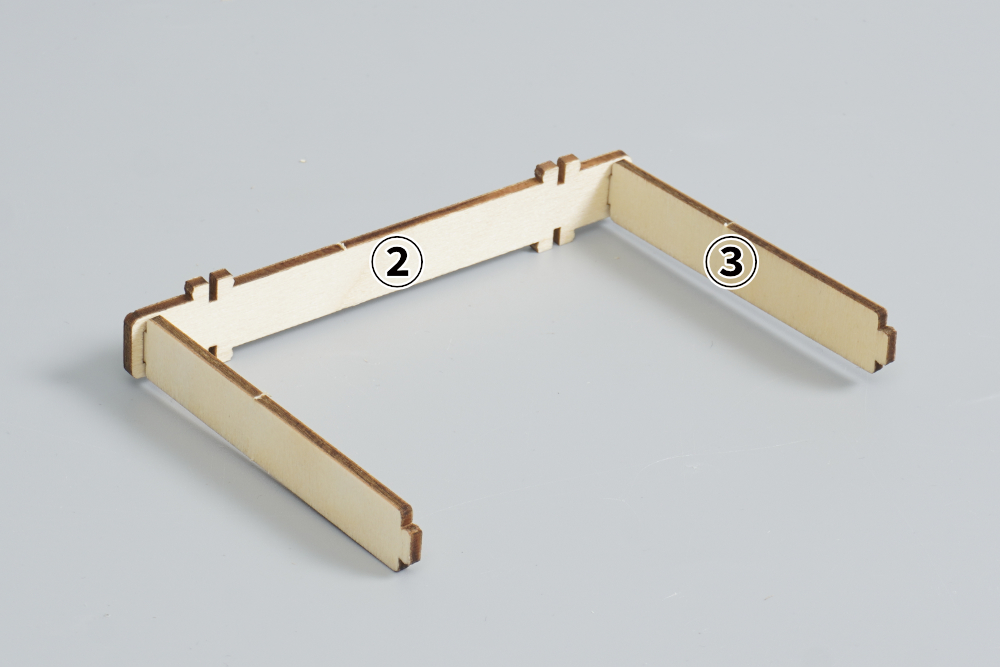

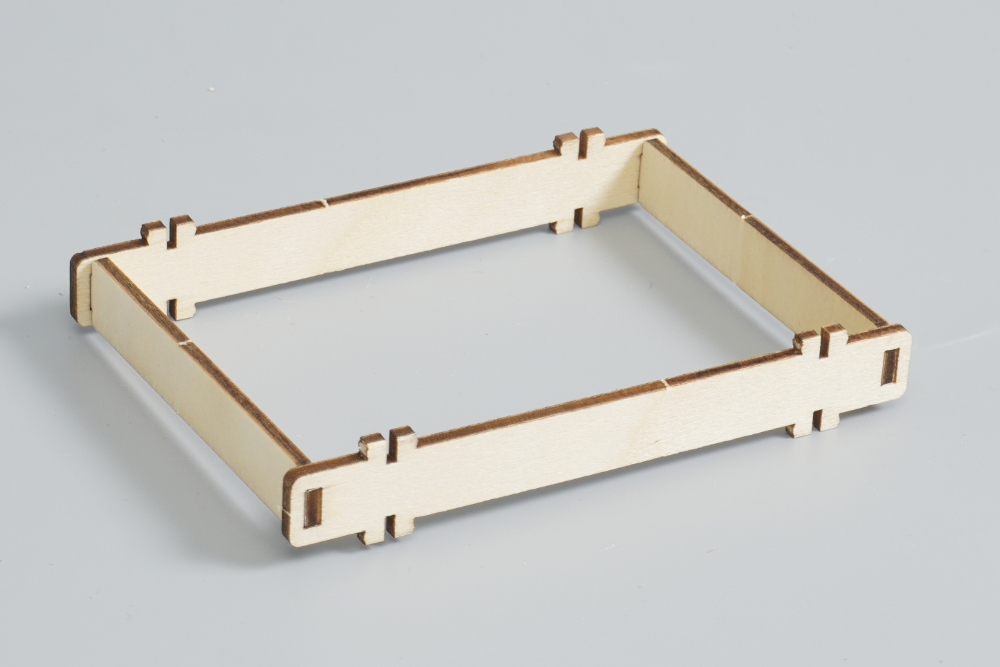

把两块③号板安装在②号板上。
STEP：9
把另外一块②号板安装在两块③号板上。
STEP：10

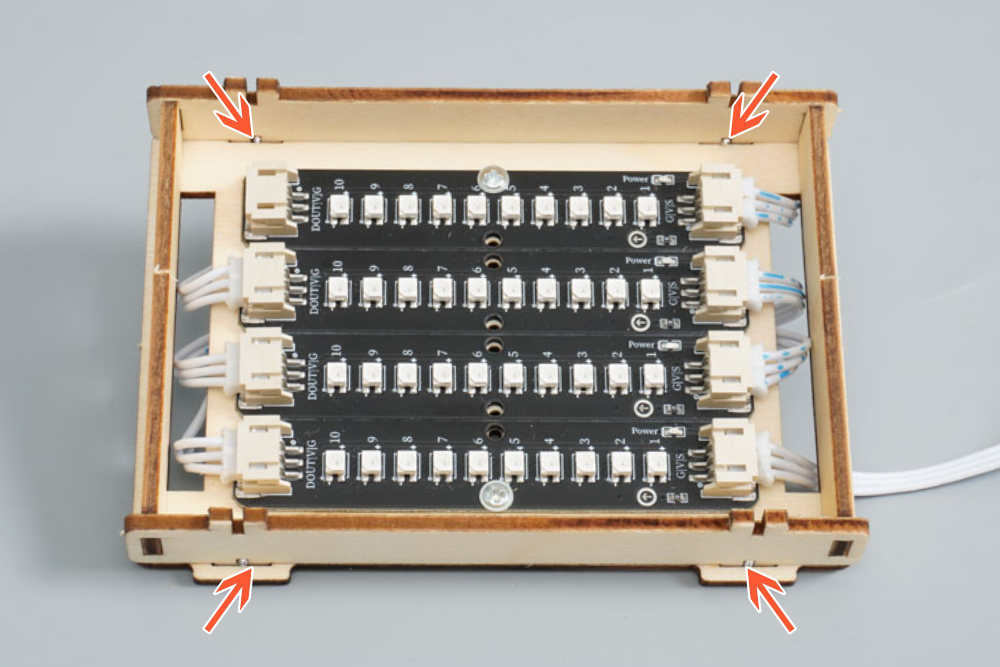

用4mm粗纹螺丝把②、③号板安装①号板上。
STEP：11

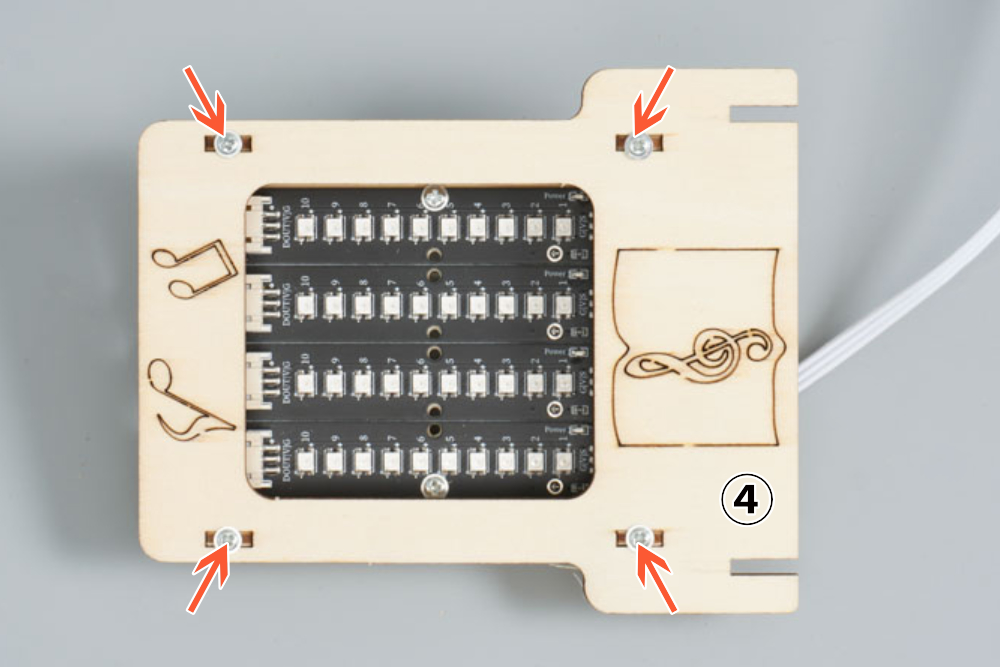

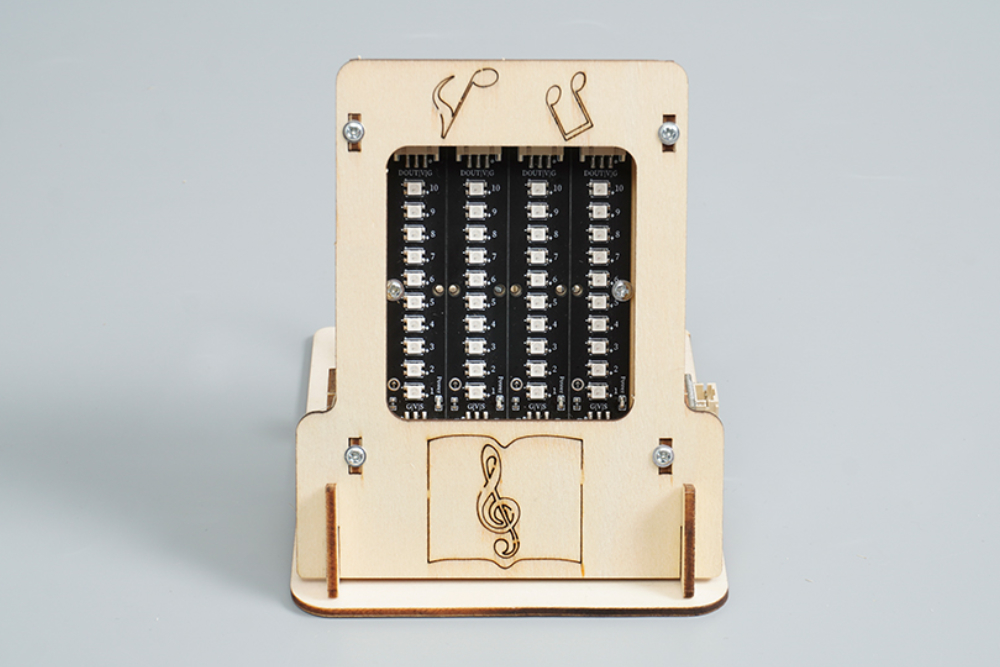

用4mm粗纹螺丝把④号板安装在②、③号板上。
STEP：12

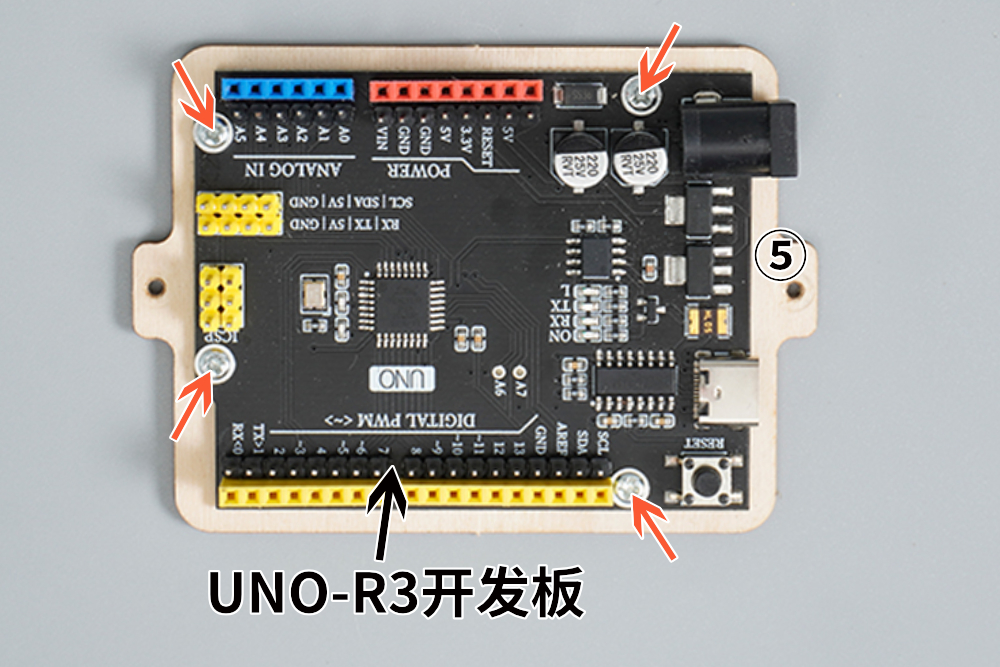

用4mm粗纹螺丝把UNO-R3开发板安装在⑤号板上。
STEP：13

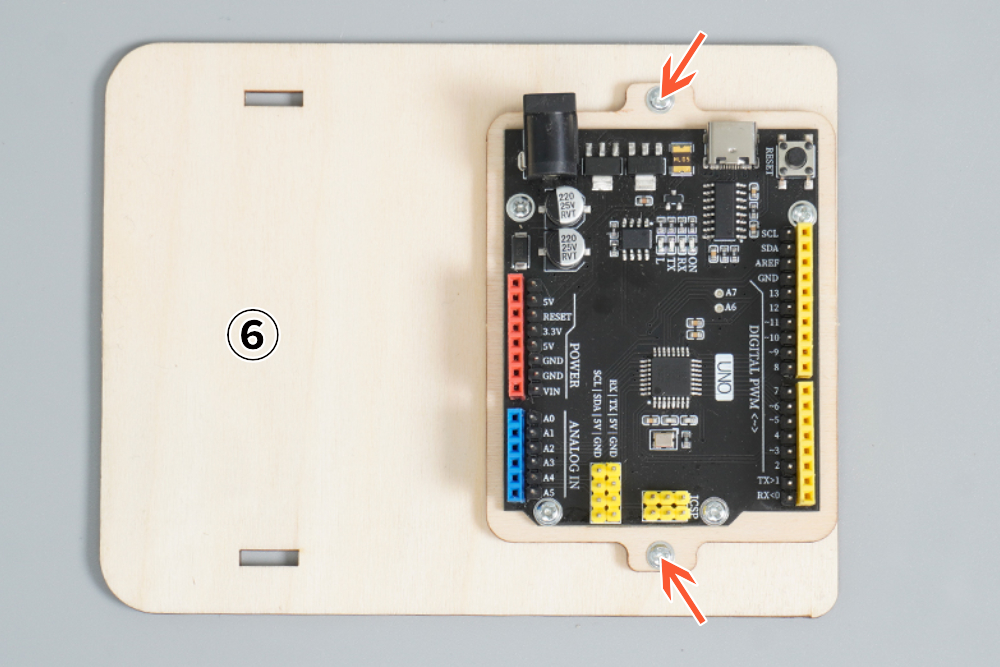

用4mm粗纹螺丝把⑤号板安装在⑥号板上。
STEP：14

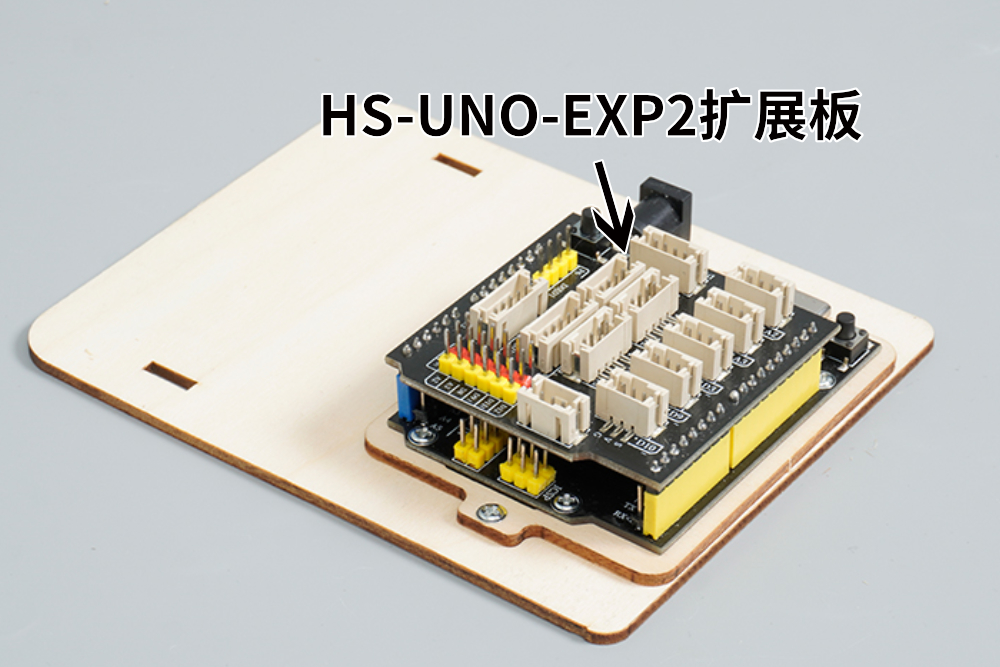

把HS-UNO-EXP2扩展板安装在UNO-R3开发板上。
STEP：15

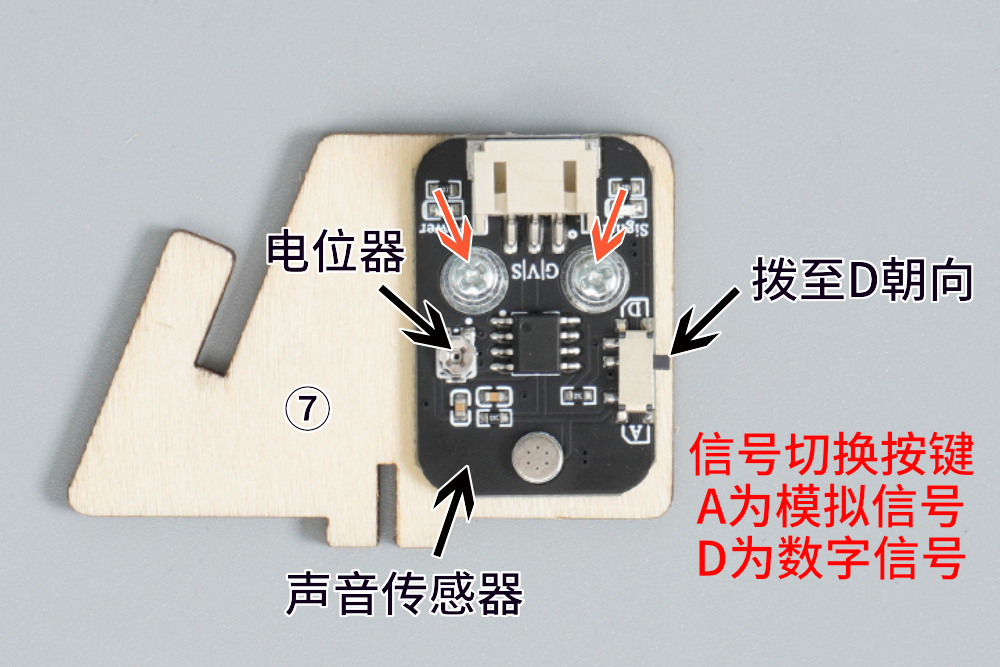

首先用4mm粗纹螺丝把声音传感器安装在⑦号板上，然后把声音传感器拨至D的朝向。
STEP：16

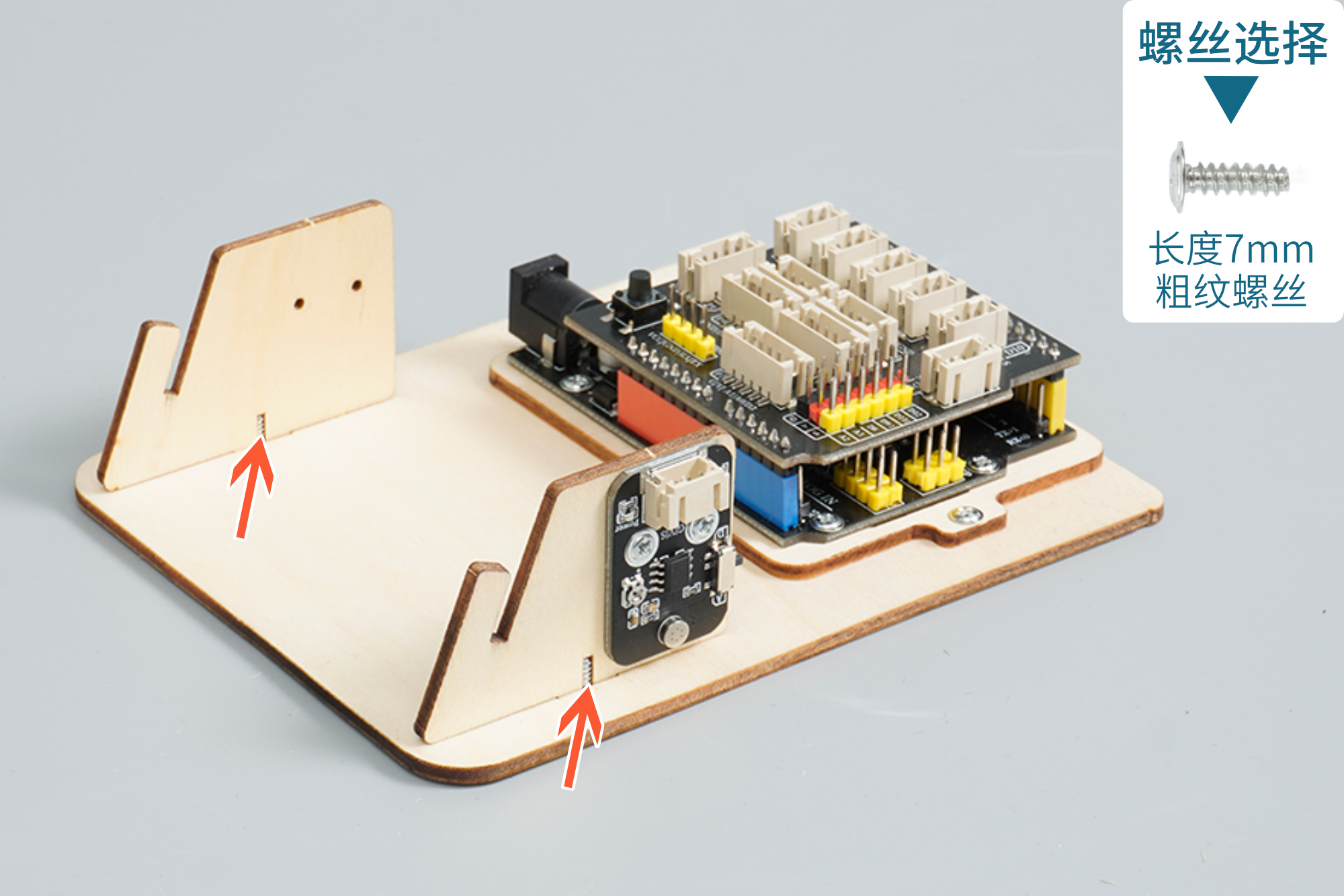

用7mm粗纹螺丝把两块⑦号板安装在⑥号板上。
STEP：17
把④号板安装在⑦号板上。
STEP：18

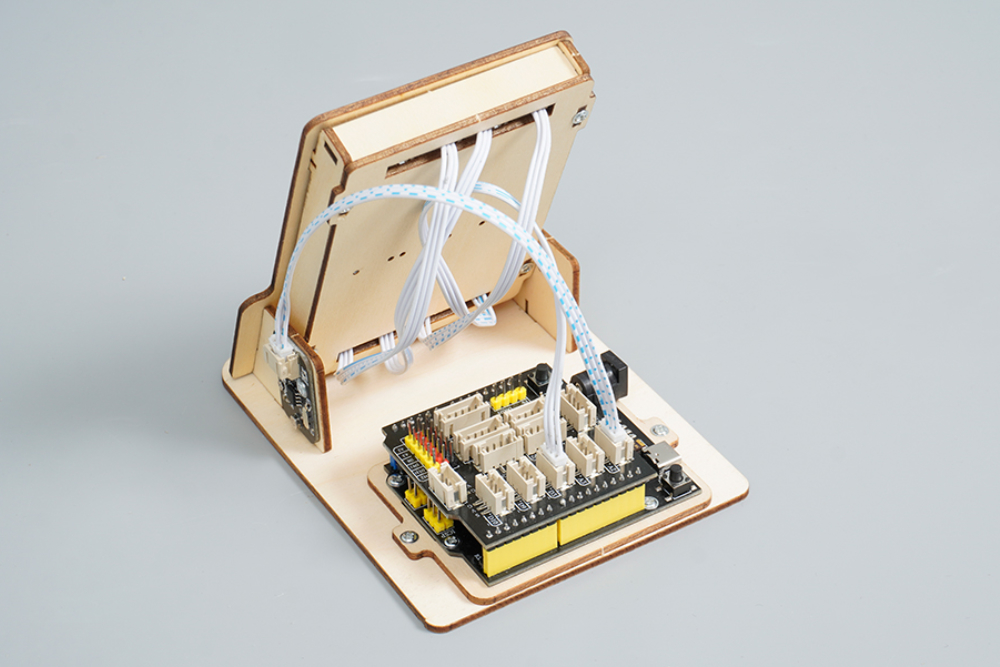

参考【音乐灯光律动-接线示意图】用双头端子线把声音传感器接HS-UNO-EXP2扩展板的A2，RGB灯条接D3。
STEP：19

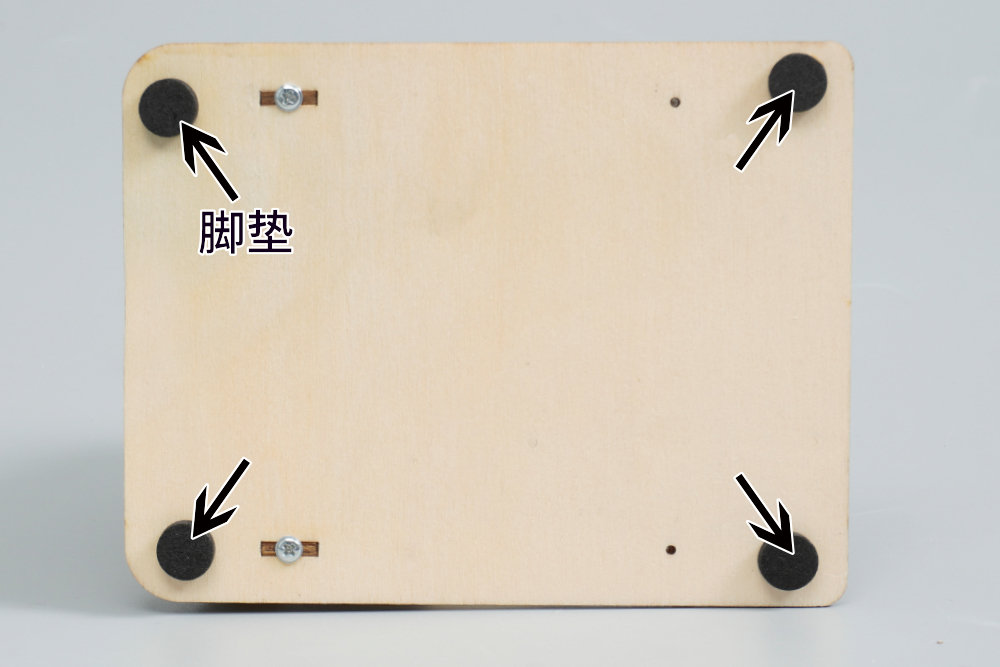

把四个脚垫贴在⑥号板底部。
STEP：20

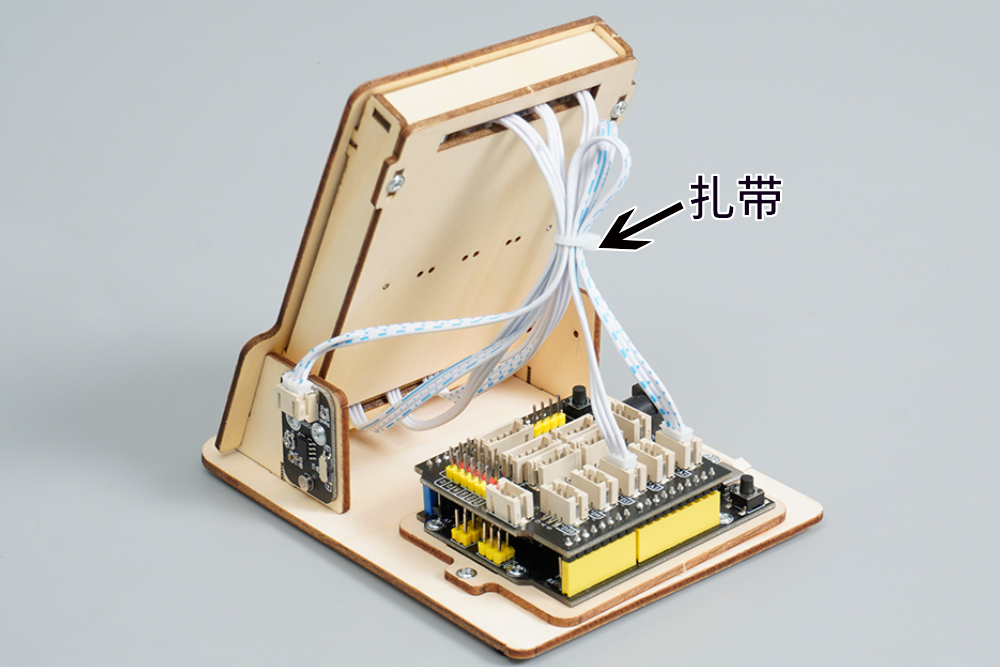

使用扎带把导线扎好，然后剪掉多余的扎带。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。
STEP：21
参照上图，在声音传感器通电的情况下，用小螺丝刀调节声音传感器，首先逆时针调亮蓝灯，然后再顺时针调节信号蓝灯熄灭即可，最后使用米思齐Mixly软件将该套件的音乐律动.mix示例程序上传至UNO-R3，即可实现音乐灯光律动项目，通过将音乐和灯光结合起来，使灯光的变化和闪烁与音乐的节奏和节拍保持同步，从而创造一种视觉和听觉的联动效果。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
警告:不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败!你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制音乐灯光律动。
STEP：22

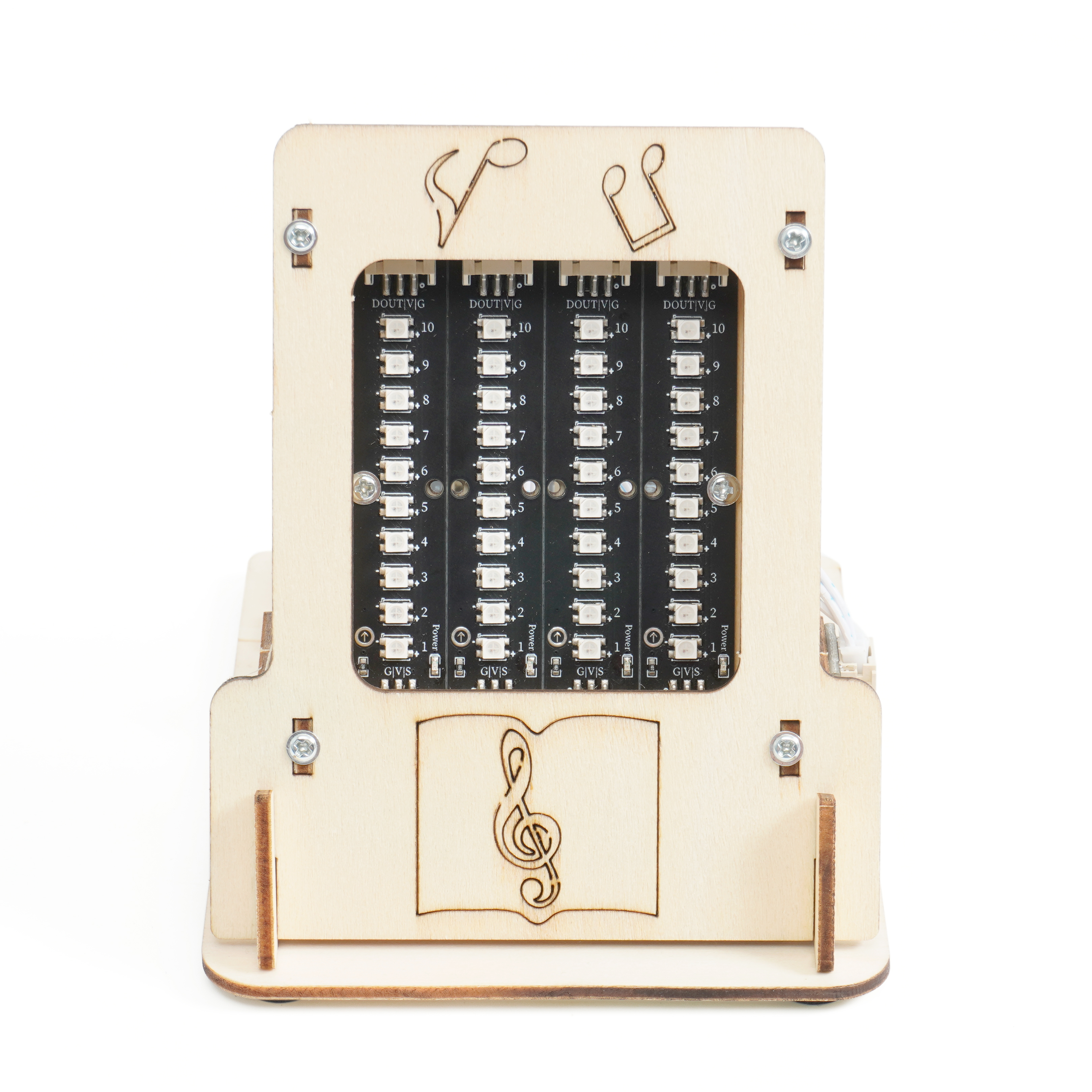

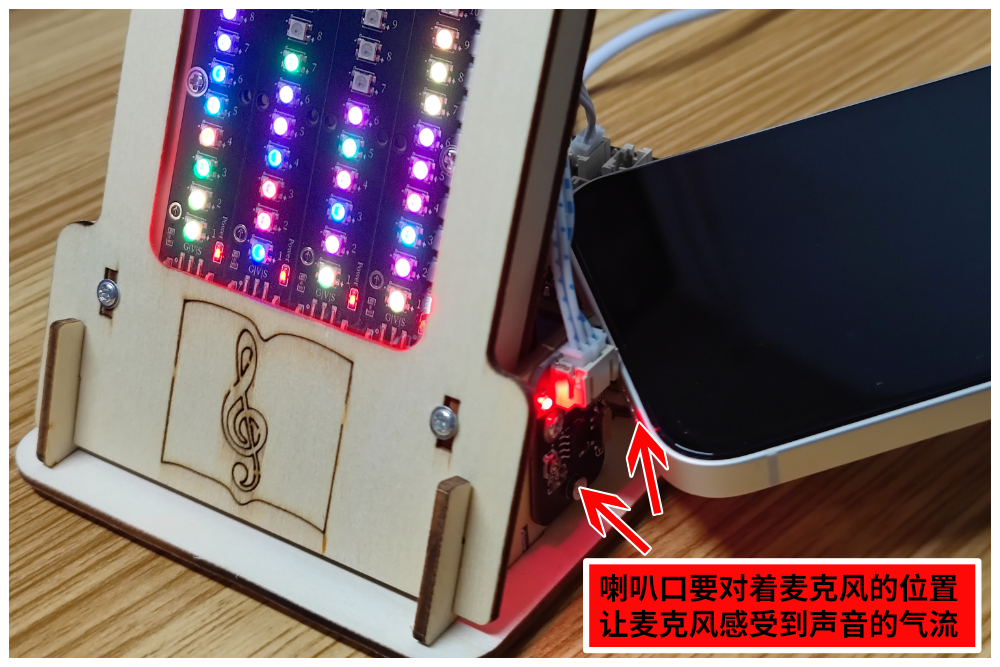

喇叭口要对着麦克风的位置，让麦克风感受到声音的气流，就可以实现音乐灯光律动项目，通过将音乐和灯光结合起来，使灯光的变化和闪烁与音乐的节奏和节拍保持同步，从而创造一种视觉和听觉的联动效果。注意：音乐灯光律动如果需要脱机工作，请自备或者购买DC头6V-12V电源和14500尖头锂电池。
