HS-F21P LCD1602液晶显示屏

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和 Python示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 添加Arduino库文件
  9. 视频教程
  10. 测试结论

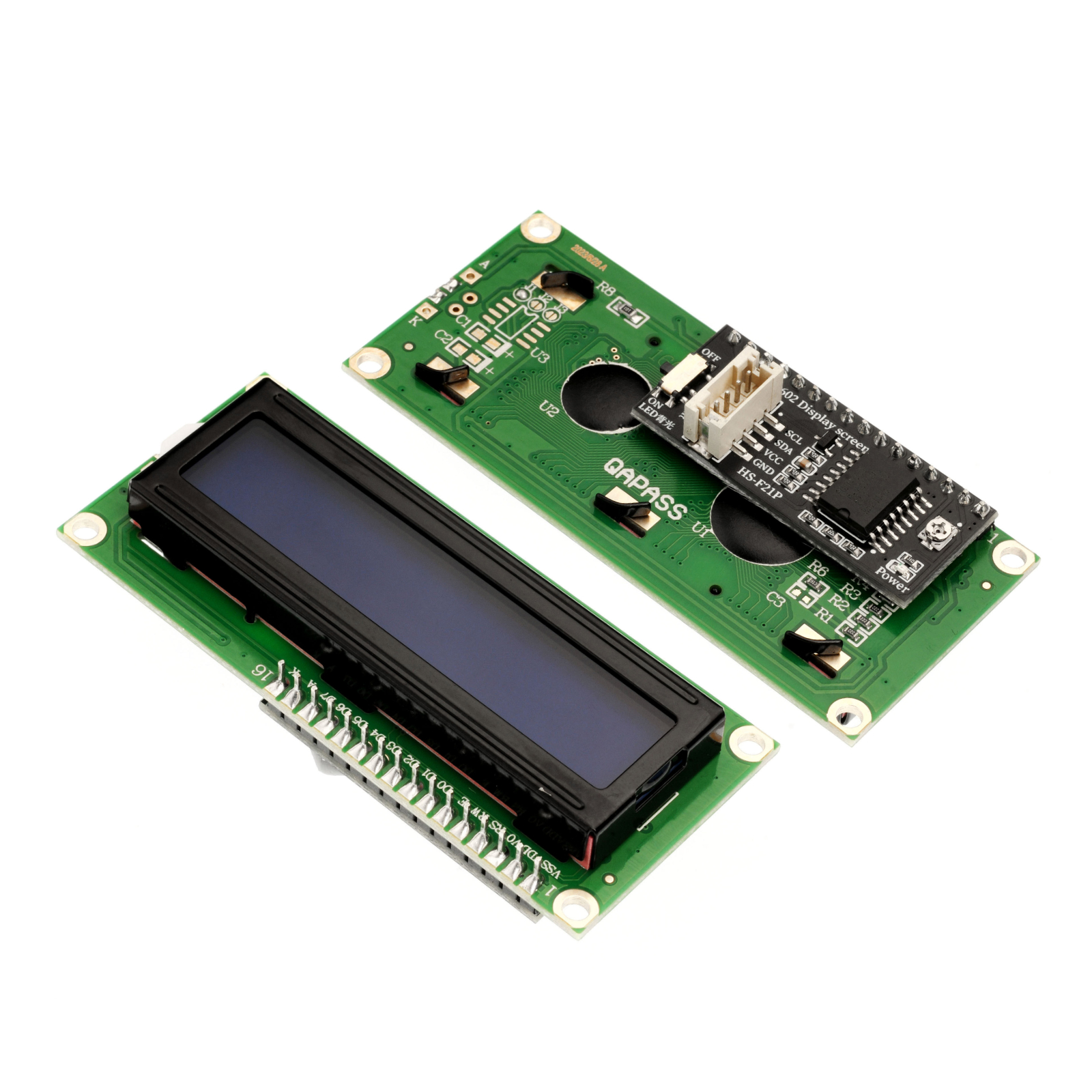

1、介绍 点这里回到目录

由于Arduino的I/O口数量有限,如果直接用Arduino的I/O口直接驱动LCD1602这样会占用较多的I/O口资源也不利于连接更多的其他设备,IIC LCD1602转接板可以大大减少需要使用IO接口,原来的1602屏需要7个IO口才能驱动起来,我们开发的这个模块可以帮你省5个IO口,对于 Arduino初学者来说,不必为繁琐复杂液晶驱动电路连线而头疼了,只需两根线就可以实现数据显示,还可以与其它IIC设备连接,可轻松实现数据的记录显示。


2、原理图 点这里回到目录

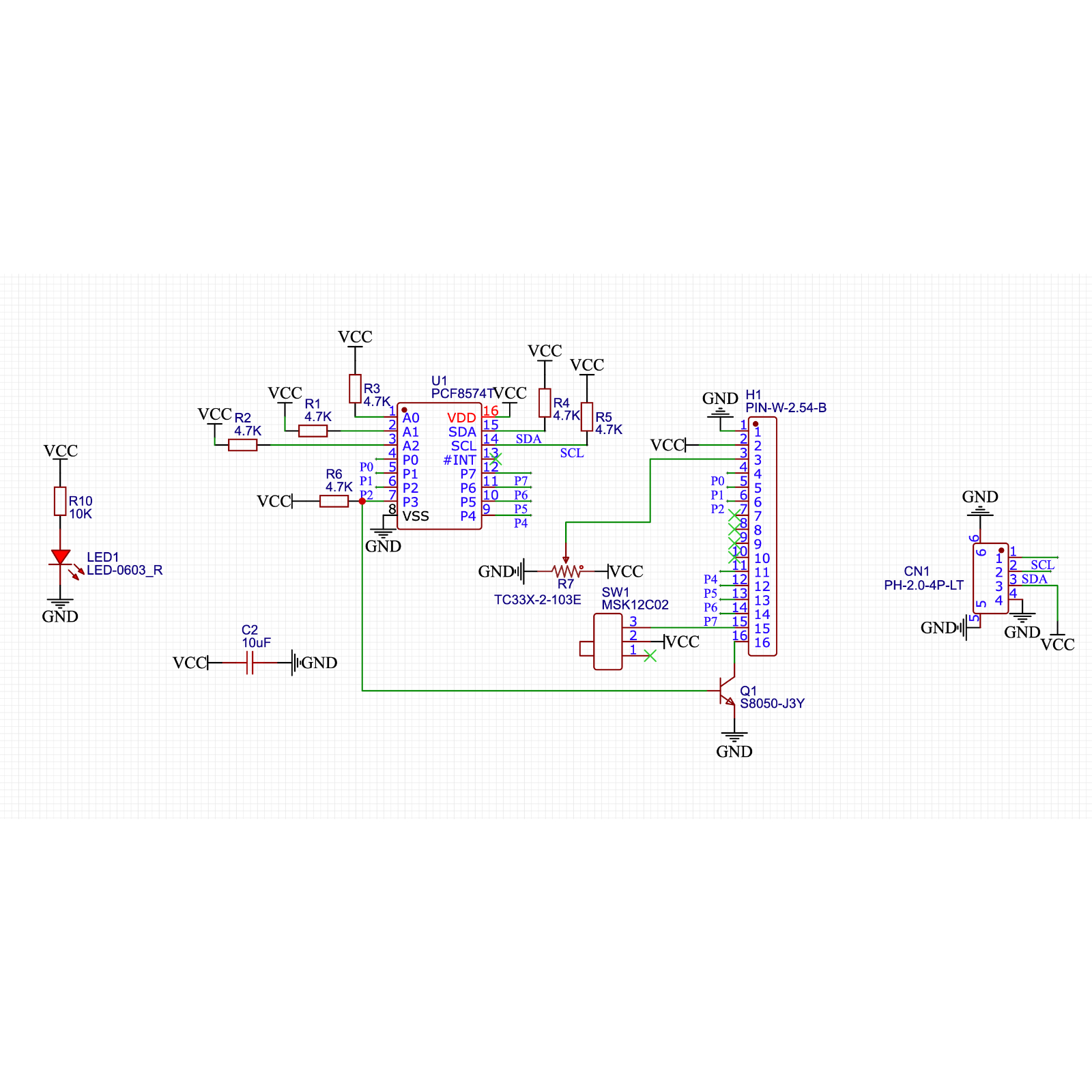

HS-F21P LCD1602液晶显示屏


3、模块参数 点这里回到目录

引脚名称 描述
GND GND(电源输入负极)
VCC VCC(电源输入正极)
SDA 双向数据通信引脚
SCL 时钟信号通信引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0 4P端子

  • 安装方式:螺丝固定

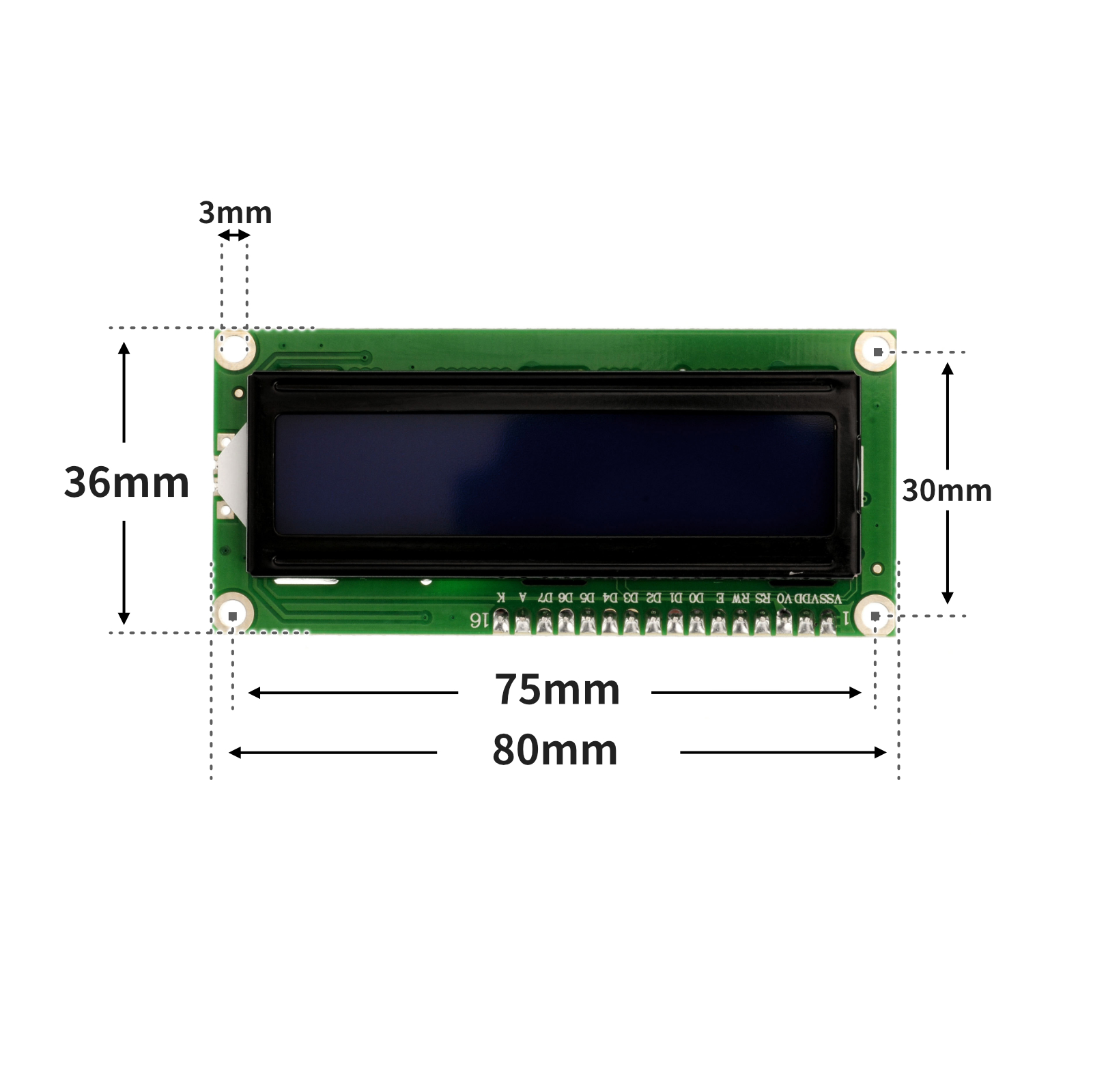

4、电路板尺寸 点这里回到目录

HS-F21P LCD1602液晶显示屏


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C mylcd(0x27,16,2);

void setup(){
  mylcd.init();
  mylcd.backlight();
  mylcd.clear();
  mylcd.setCursor(1-1, 1-1);
  mylcd.print("Hello STEM");
}

void loop(){
  //液晶显示屏接开发板IIC
  //scl引脚接开发板scl(A5),SDA引脚接开发板SDA(A4);
  //用螺丝刀调节液晶显示屏显示字体亮度。

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine
import i2clcd


i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000)
lcd = i2clcd.LCD(i2c_extend,lcd_width=16,i2c_addr=0x27)
lcd.shows('Mixly',column = 0,line = 0,center = True)

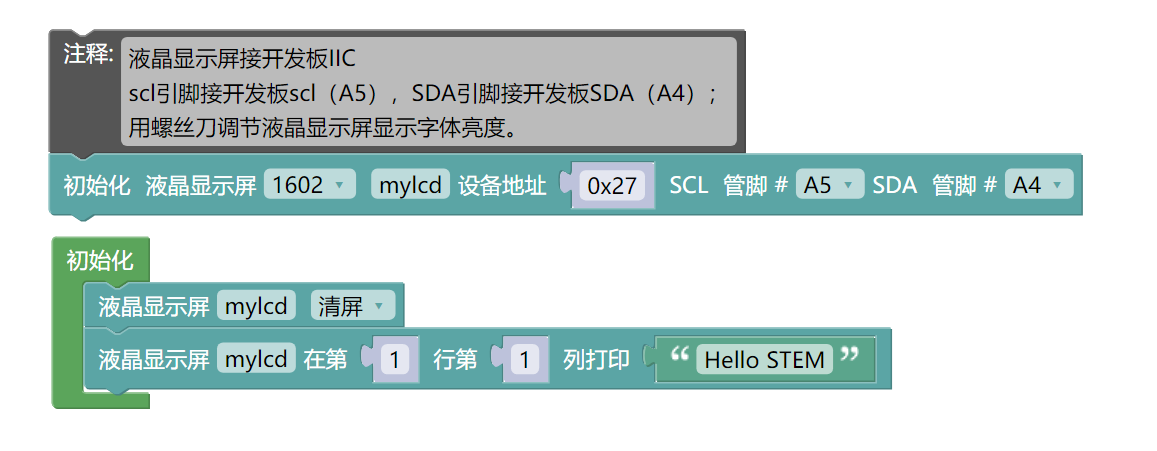

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序(UNO开发板):点击下载

HS-F21P LCD1602液晶显示屏

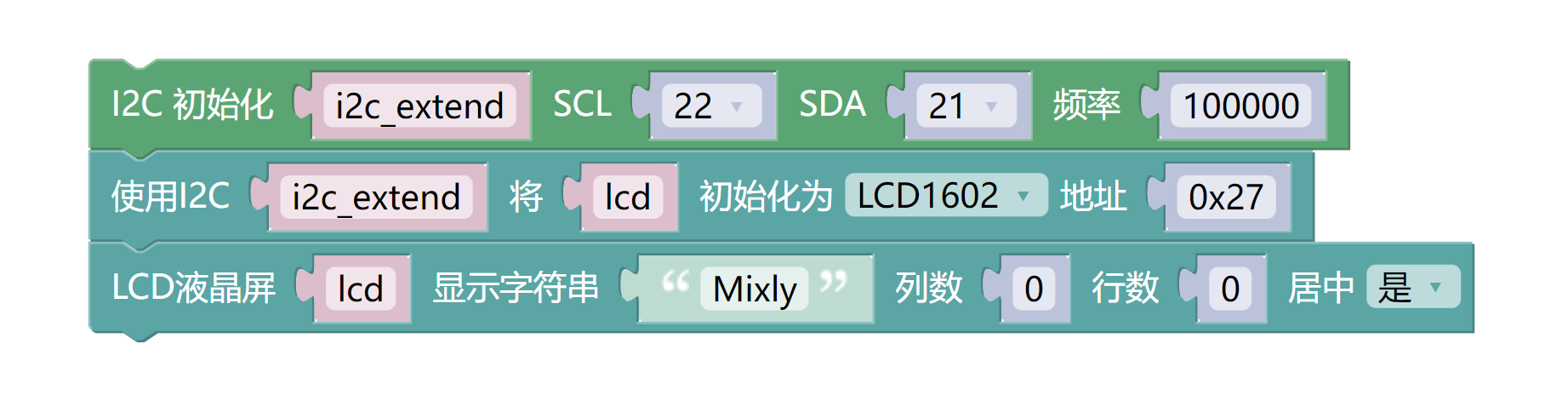

示例程序(ESP32开发板):点击下载

HS-F21P LCD1602液晶显示屏


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • LCD1602显示屏(HS-F21L)*1
  • PH2.0 4P双头端子线 *1条 或 PH2.0 4p端子转杜邦线 *1条

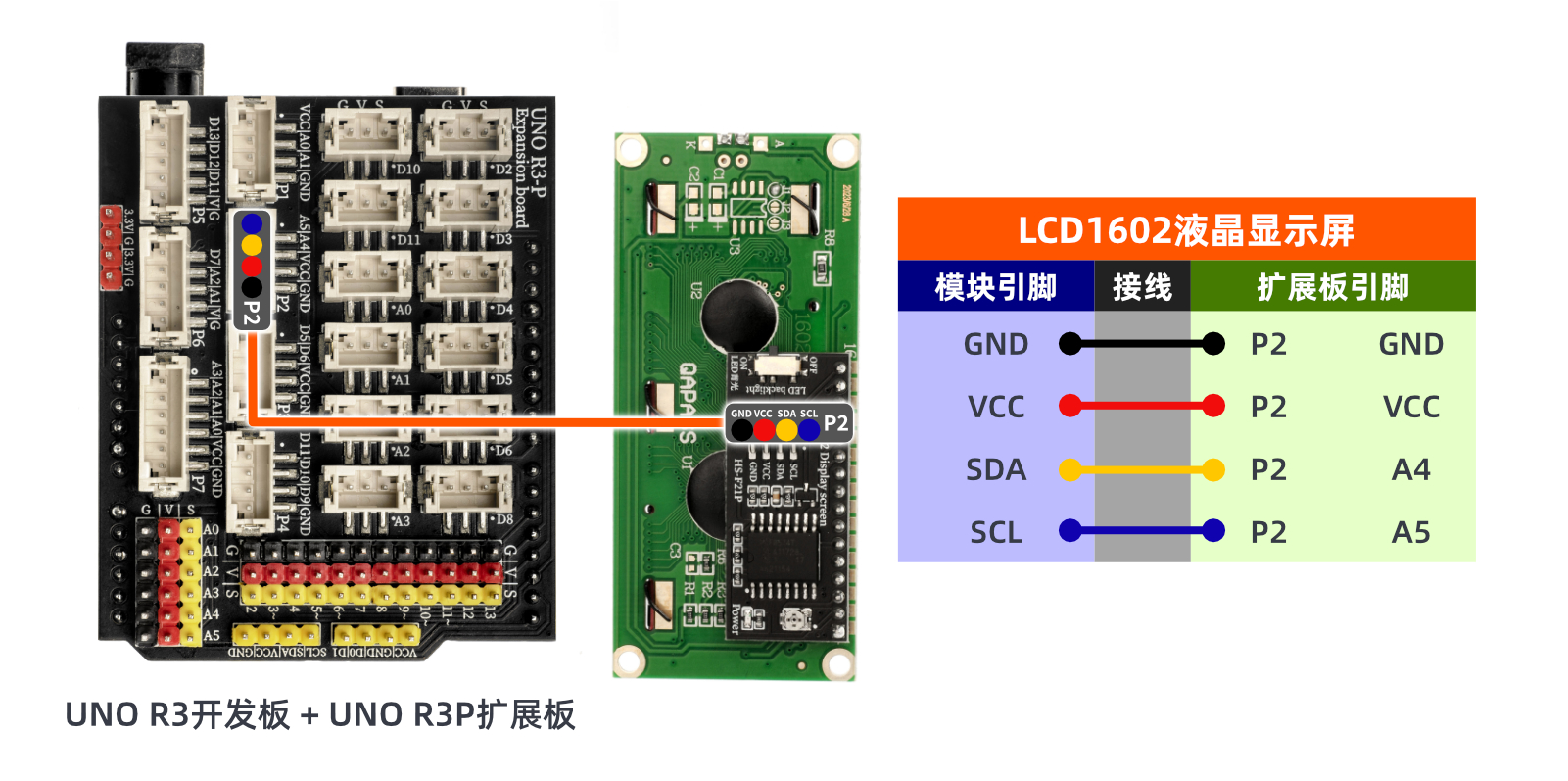

电路接线图:

HS-F21P LCD1602液晶显示屏

HS-F21P LCD1602液晶显示屏

8、添加 Arduino库文件 点这里回到目录

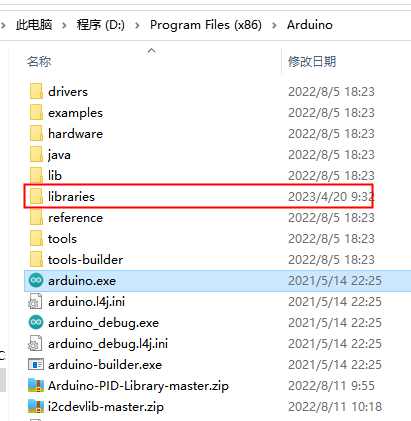

首先找到Arduino库文件夹:

HS-F21P LCD1602液晶显示屏

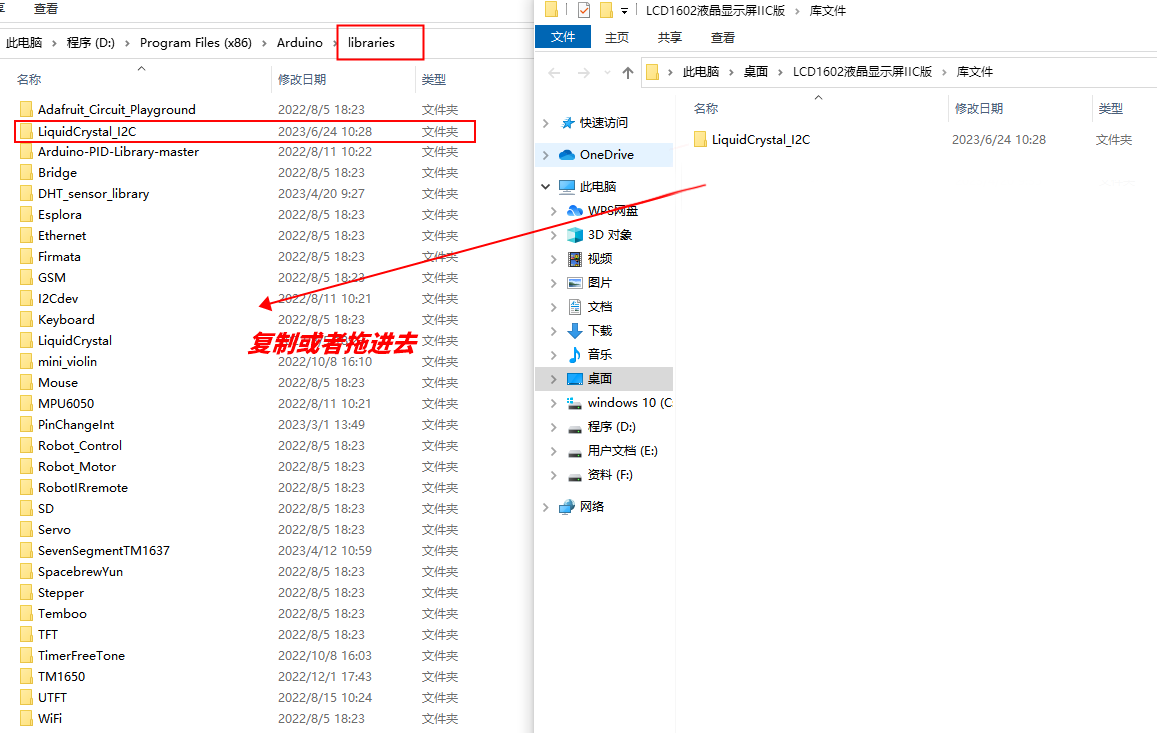

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可:

HS-F21P LCD1602液晶显示屏

库文件:点击下载

9、视频教程 点这里回到目录

视频教程:点击查看


10、测试结论 点这里回到目录

在LCD1602液晶显示屏模块通电的情况下,如若显示屏没有出现文字或图片,用小螺丝刀轻轻调节LCD1602液晶显示屏的电位器,至出现设定好的文字及图片。

HS-F21P LCD1602液晶显示屏

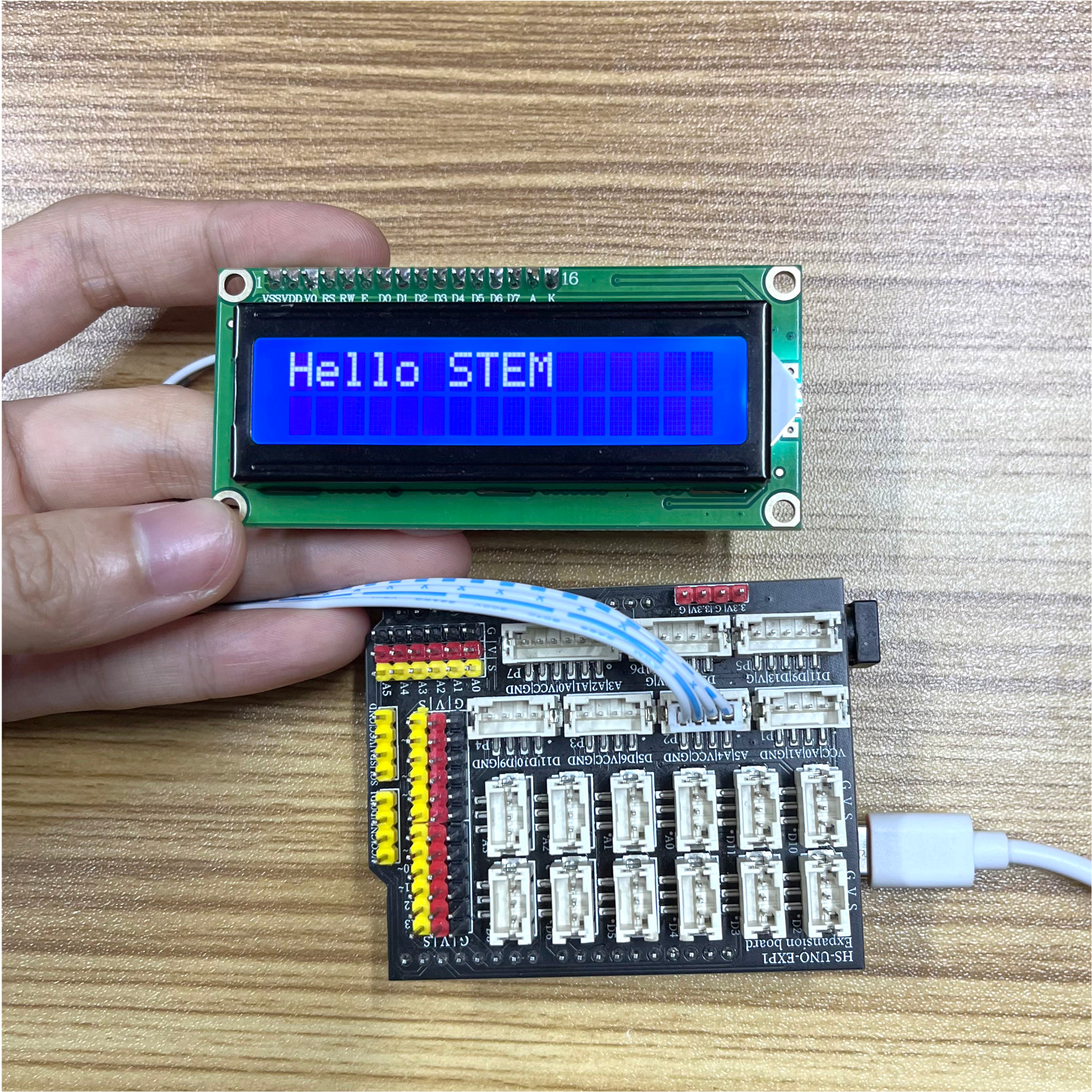

在LCD1602液晶显示屏上显示我们程序中设定好的文字及图片。

HS-F21P LCD1602液晶显示屏
