HS-F14L 四位LED数码管

目录（点击目录列表可以跳转到相应位置）

介绍
原理图
模块参数
电路板尺寸
ArduinoIDE 和Python语言示例程序

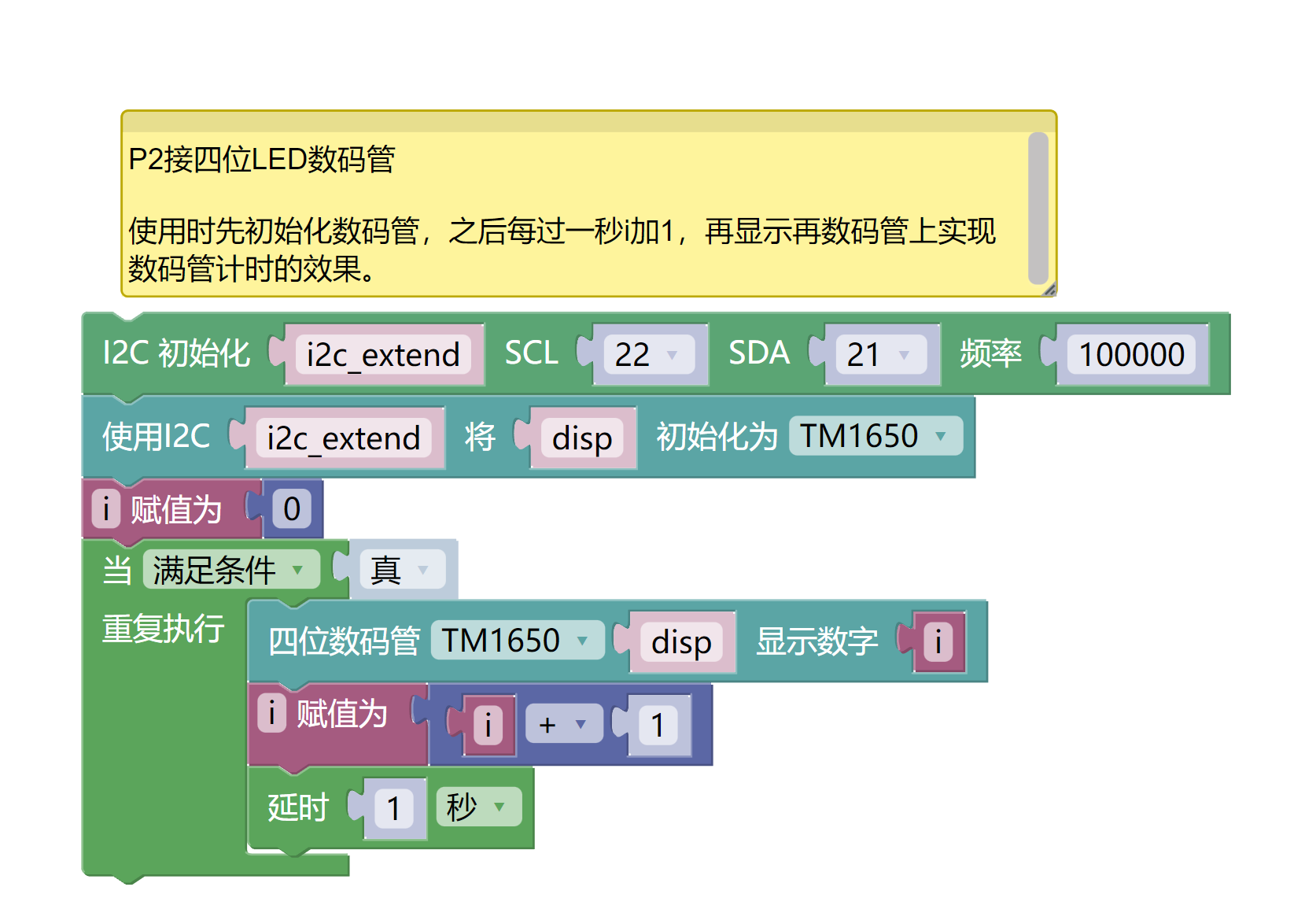

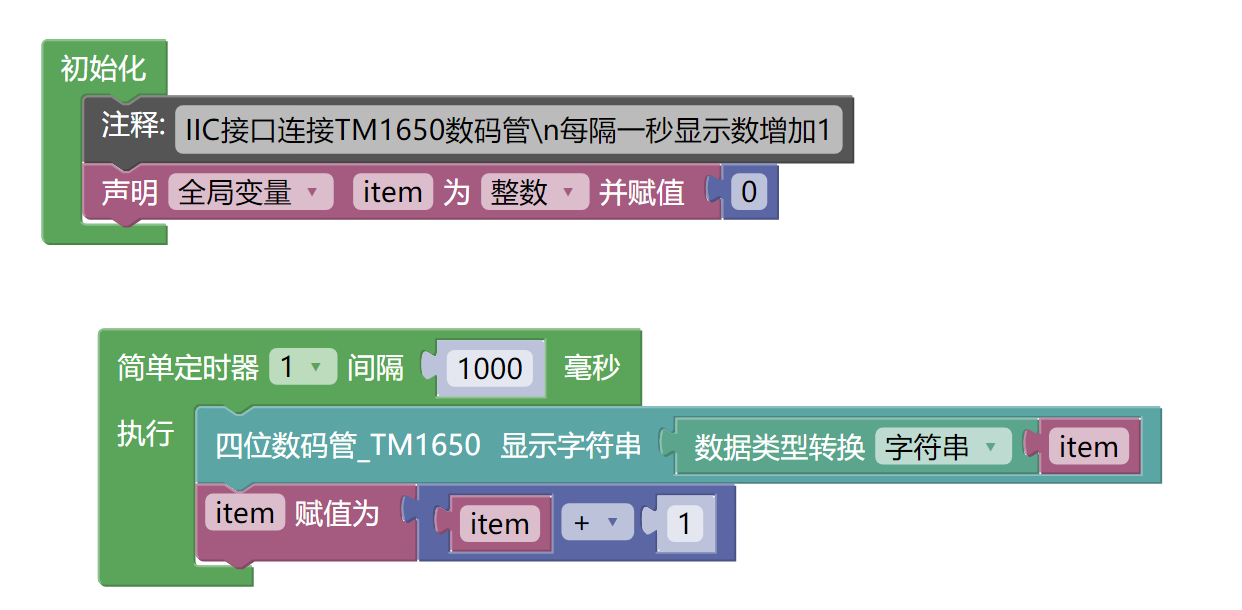

米思齐 Mixly 示例程序（图形化语言）
Arduino测试环境搭建

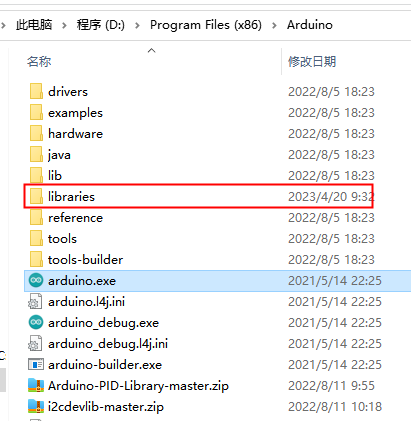

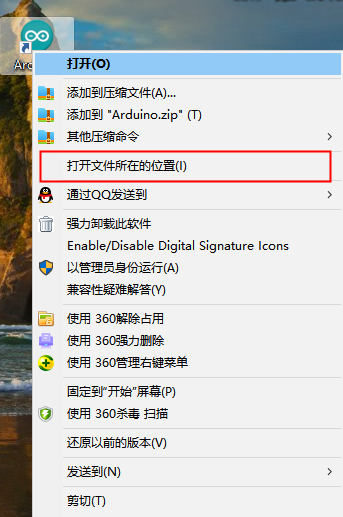

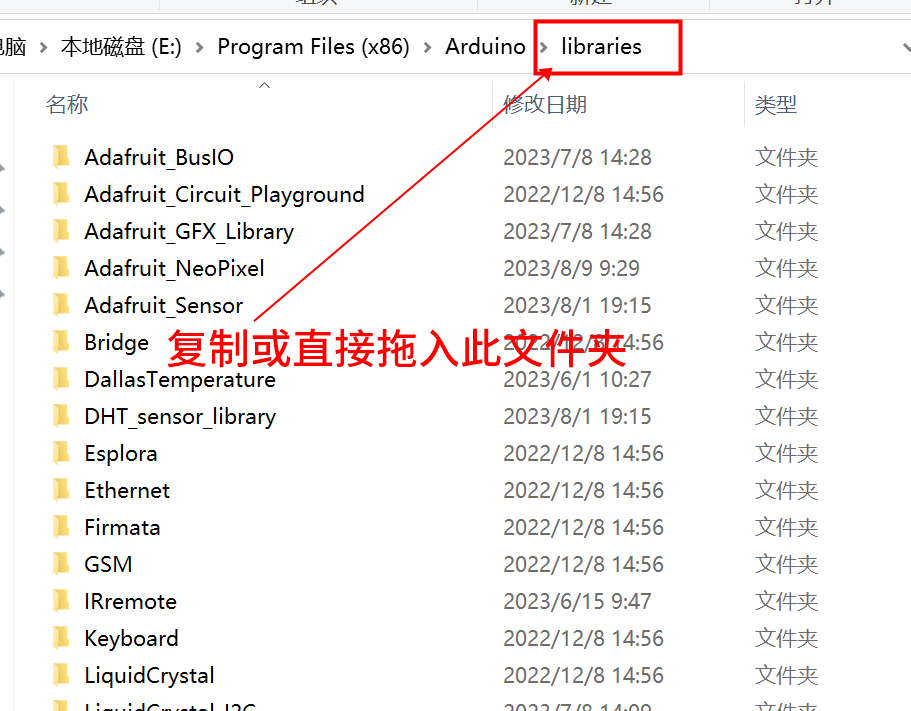

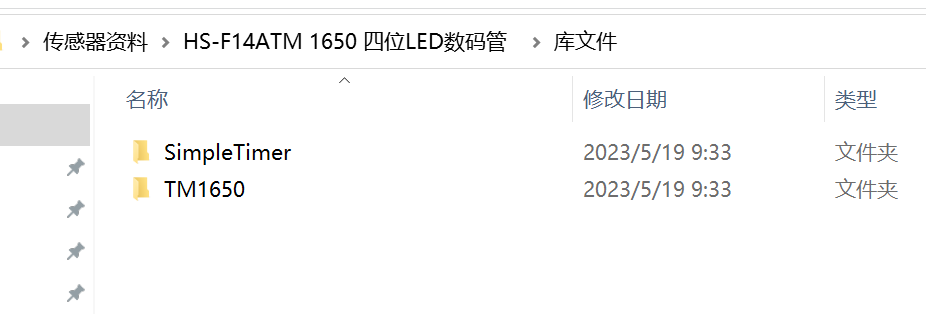

添加Arduino库文件
视频教程

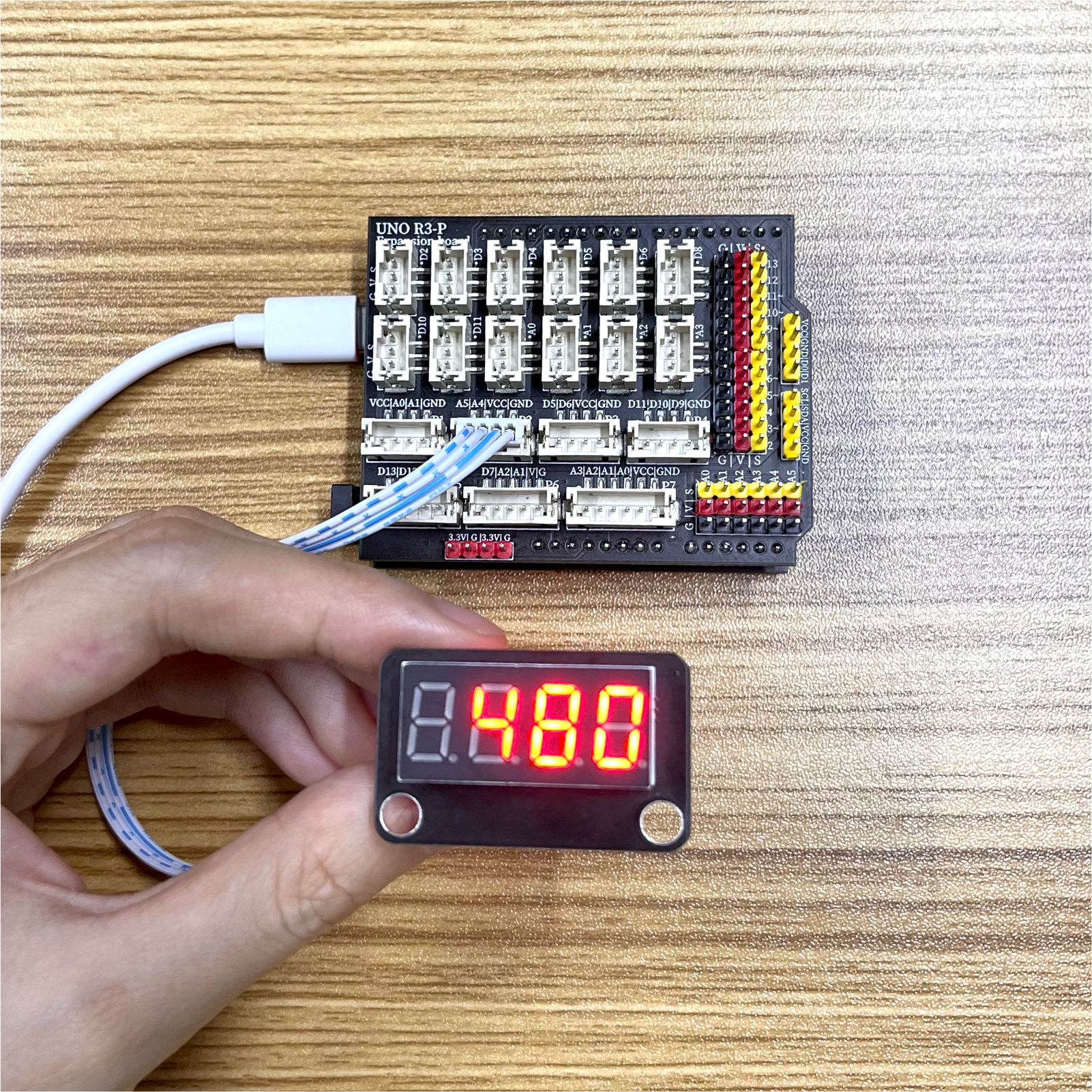

测试结论

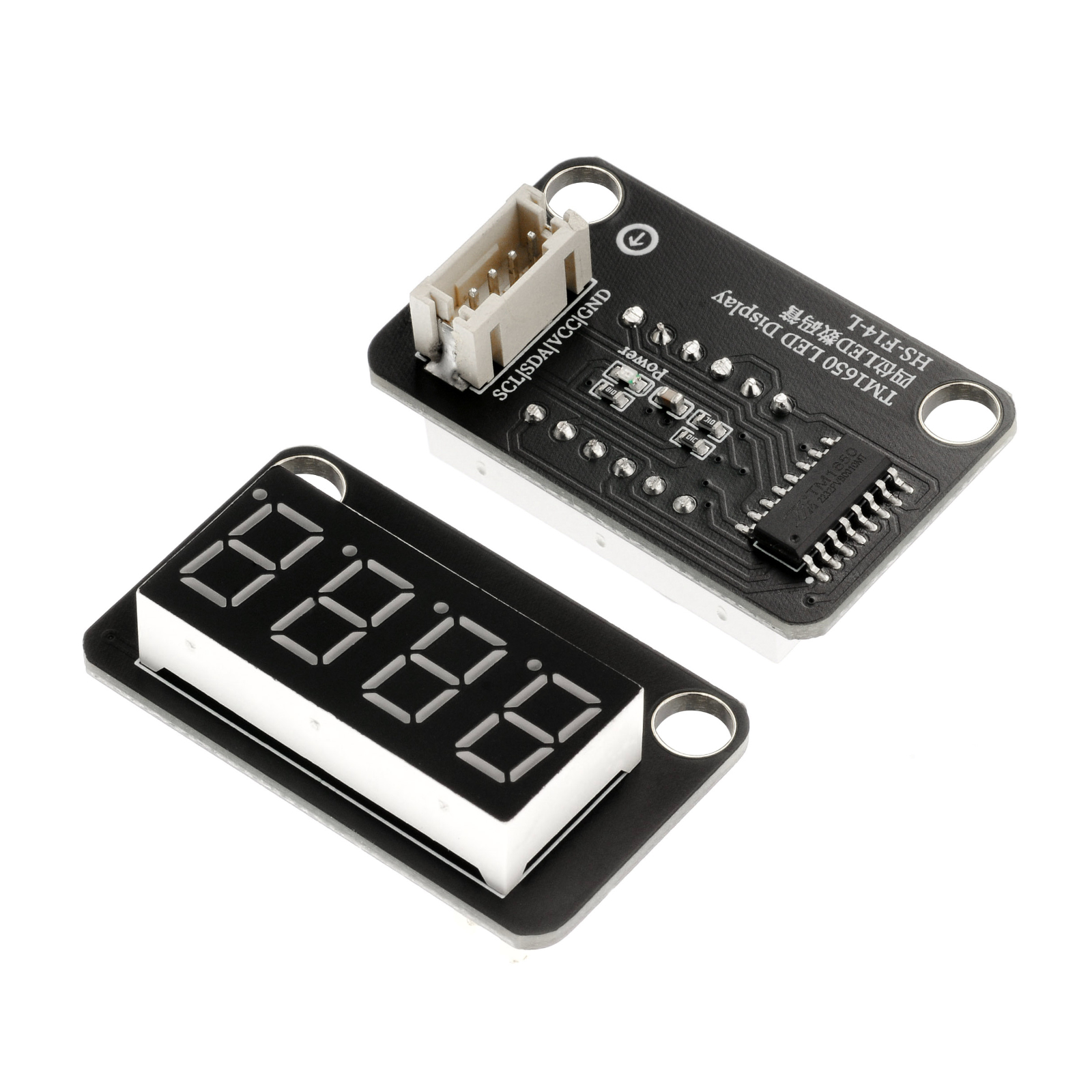

1、介绍 点这里回到目录

4 位 7 段数码管由一个 12 管脚的 4 位 7 段共阳极数码管和一个控制芯片 TM1650 构成。共阳极数码管是一种显示器件，每个数码管由7个发光二极管(LED)组成，可以显示0到9的数字以及一些字母和符号。TM1650是一个集成了数码管控制和驱动功能的芯片，它可以通过控制管脚来选择要显示的数字，并提供了一些额外的功能，如亮度调节和扫描控制。这种组合可以广泛应用于各种需要显示数字的设备，如计时器、温度计、电子秤等。

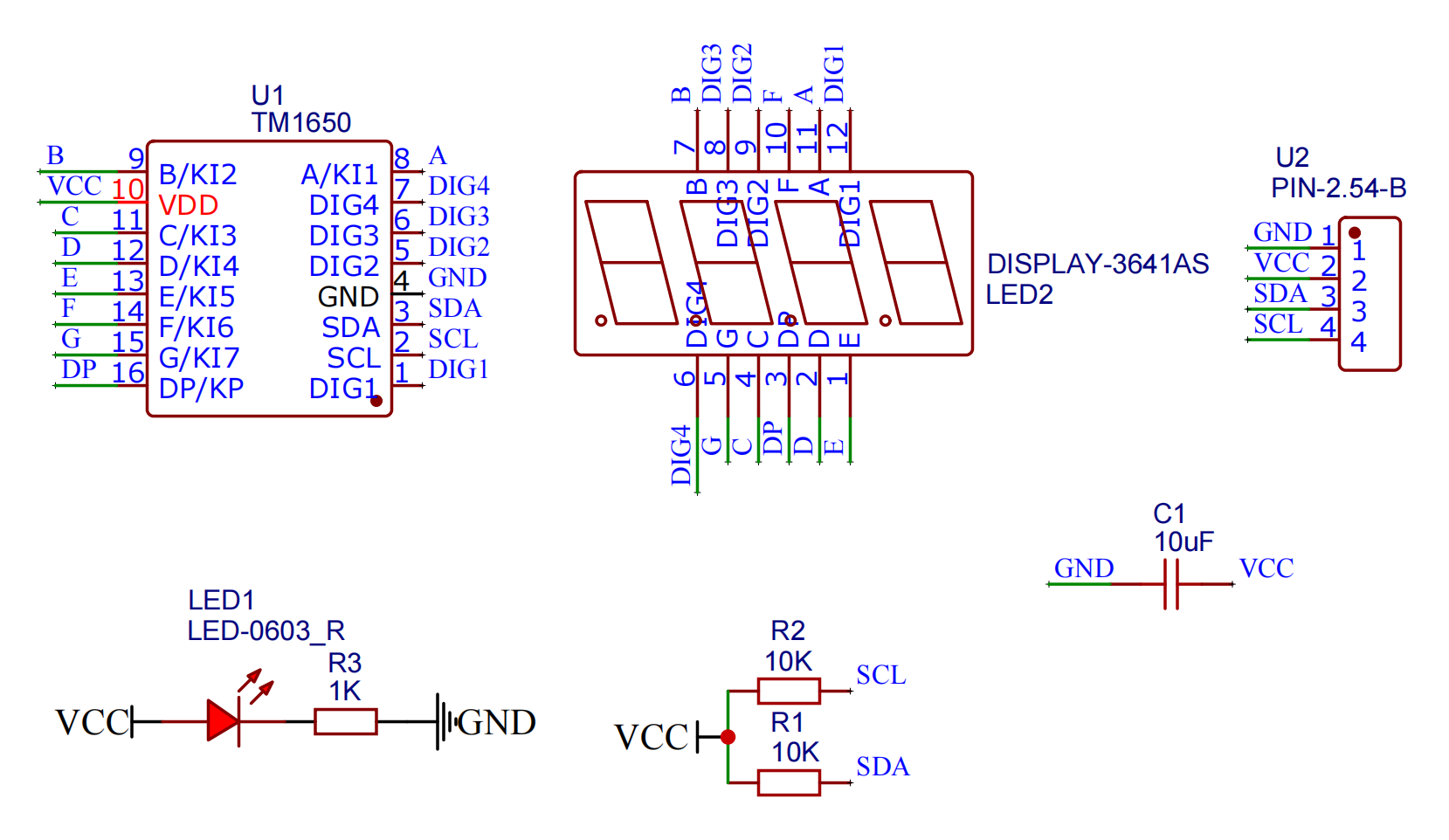

2、原理图点这里回到目录

HS-F14L 四位LED数码管

3、模块参数点这里回到目录

引脚名称	描述
VCC	VCC（电源输入正极）
GND	GND（电源输入负极）
SDA	双向数据通信引脚
SCL	时钟信号通信引脚

供电电压：3.3V / 5V
连接方式：PH2.0 4p端子
安装方式：双螺丝固定

4、电路板尺寸点这里回到目录

HS-F14L 四位LED数码管

5、Arduino IDE示例程序点这里回到目录

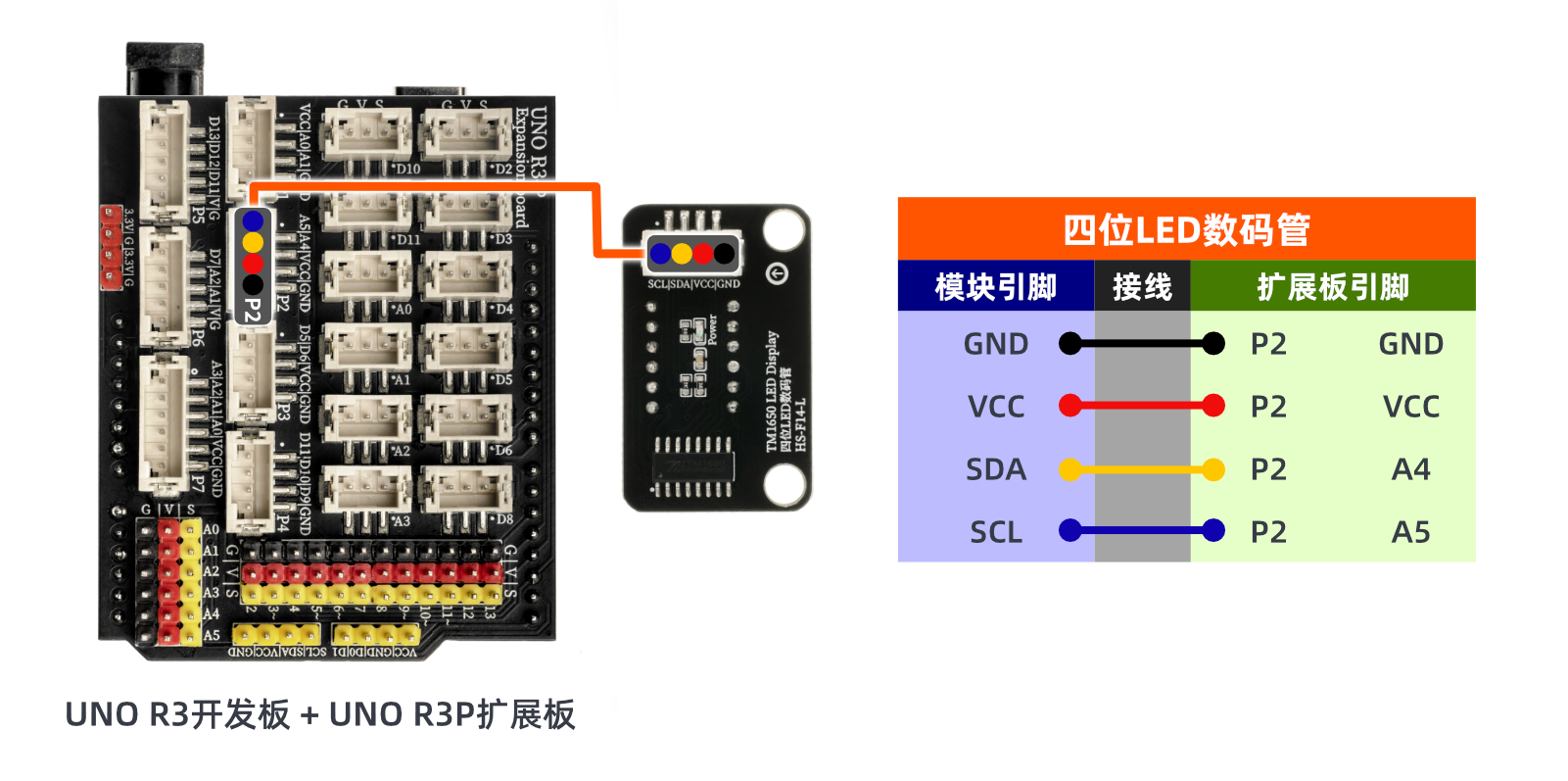

Arduino UNO 示例（适用于Mixly IDE、Arduino IDE）：

#include <Wire.h>
#include <TM1650.h>
#include <SimpleTimer.h>

volatile int item;
TM1650 tm_4display;
SimpleTimer timer;

void Simple_timer_1() {
  tm_4display.displayString(String(item));
  item = item + 1;
}

void setup(){
  item = 0;
  //IIC接口连接TM1650数码管\n每隔一秒显示数增加1
  Wire.begin();
  tm_4display.init();
  timer.setInterval(1000L, Simple_timer_1);

}

void loop(){
  timer.run();

}

ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：

import machine
import tm1650
import time

i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000)
disp = tm1650.TM1650(i2c_extend)
i = 0
while True:
disp.shownum(i)
i = i + 1
time.sleep(1)
