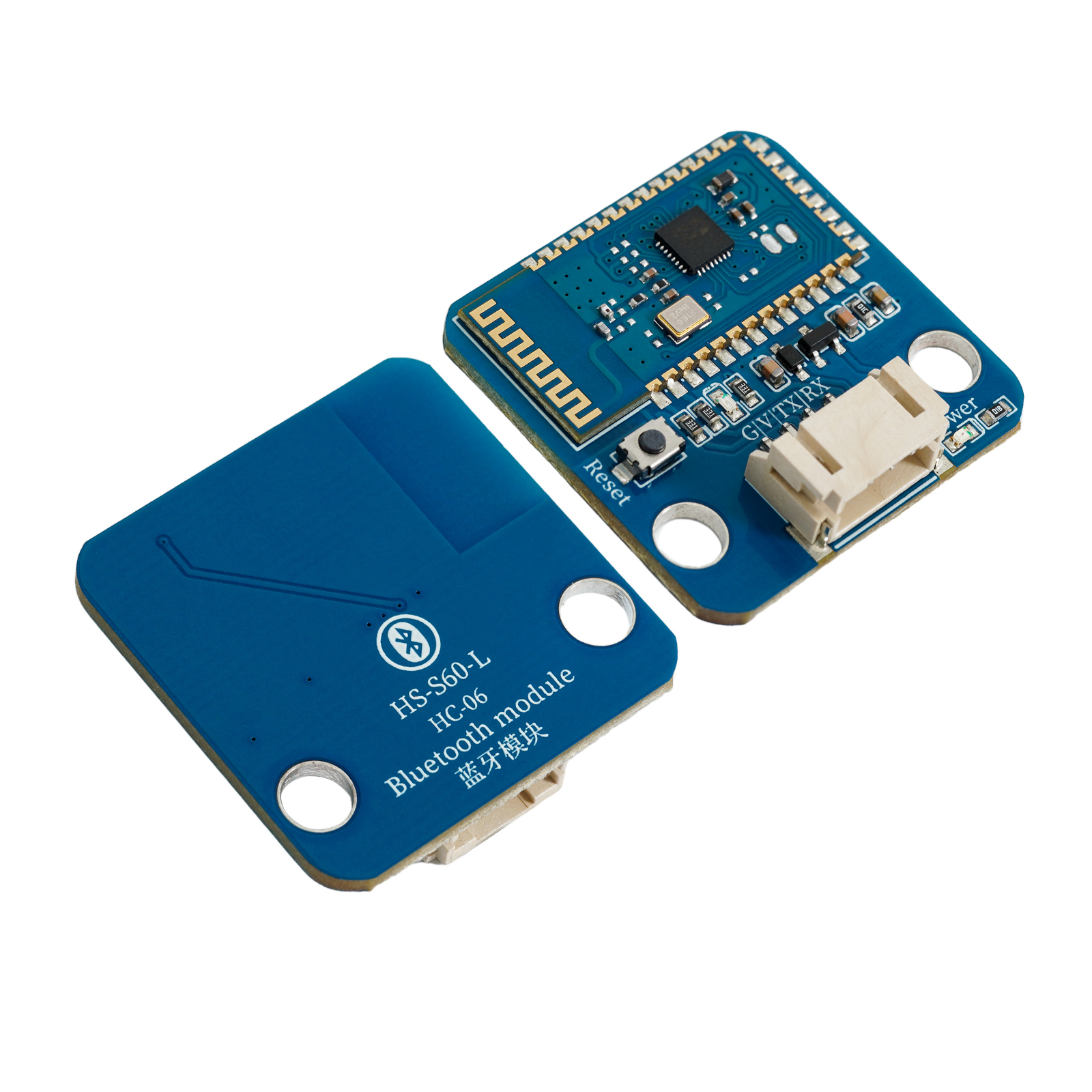

HS-S60-L 蓝牙模块
1、介绍 点这里回到目录
此 模 块 是 一 款 专 为 数 据 传 输 设 计 的 蓝 牙 模 块 ， 遵 循 蓝 牙 2 ， 0 协 议 ， 支 持 SPP 蓝 牙 串 口 协 议 ， 支 持 UART 接 口 ． 具 有 成 本 低 ， 兼 容 性 好 ， 功 耗 低 等 优 占 1. 可 用 于 各 种 带 蓝 牙 功 能 的 电 脑 、 蓝 牙 主 机 、 手 机 、 P DA 、 电 脑 脑 、 蓝 牙 主 机 、 手 机 、 P DA 、 PSP 等 智 能 终 端 配 对 。 宽 波 特 率 范 围 4800 、 1382400 ， 并 且 模 块 兼 容 5V 。3.3V 单 片 机 系 统 ，当 主 从 模 式 两 个 蓝 牙 模 块 配 对 成 功 后 ， 可 以 简 单 的 取 代 以 前 的 串 口 线 通 讯 的 应 用 ， 更 改 为 无 线 的 蓝 牙 通 讯。
2、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| TX | 信息发送接口 |
| RX | 信息接收接口 |
- 使用电压：3.3V-6V
- 连接方式：PH2.0 4P端子线
- 模块尺寸：31mm*31mm
- 安装孔径：孔径3mm、孔距12mm
- 通信距离：最大10米
- 发射功率：4dBm

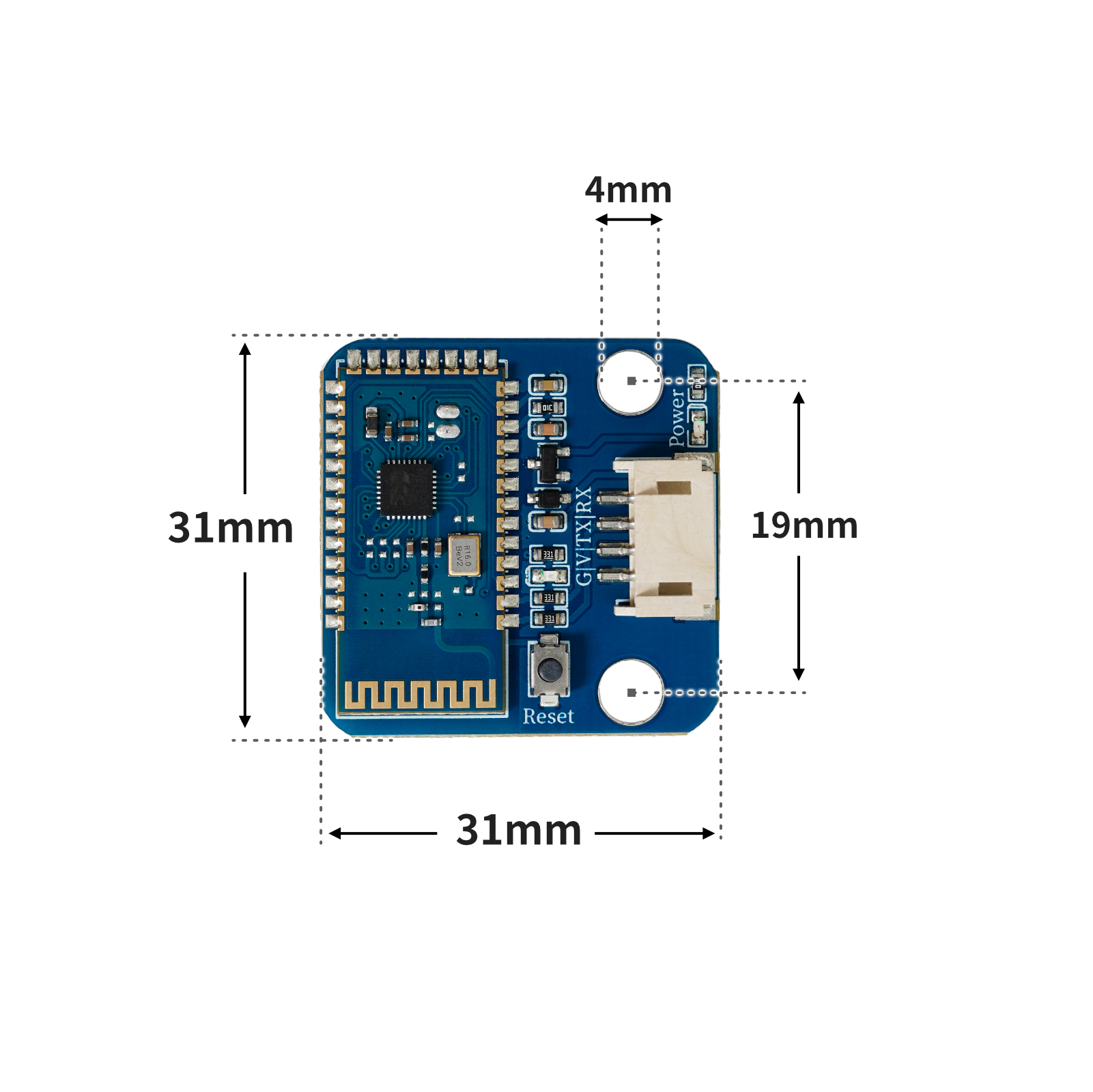

3、电路板尺寸 点这里回到目录
4、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
#include
SoftwareSerial mySerial(6,5);
volatile char lanya;
void setup(){
mySerial.begin(9600);
lanya = 0;
//uno扩展板D6引脚接蓝牙模块RX引脚，D5引脚接蓝牙模块TX引脚；
//蓝牙模块G，V分别接扩展板G，V；led模块D4
pinMode(8, OUTPUT);
pinMode(13, OUTPUT);
}
void loop(){
if (mySerial.available()) {
lanya = mySerial.read();
switch (lanya) {
case '1':
digitalWrite(8,HIGH);
digitalWrite(13,HIGH);
break;
case '0':
digitalWrite(8,LOW);
digitalWrite(13,LOW);
break;
}
}
}

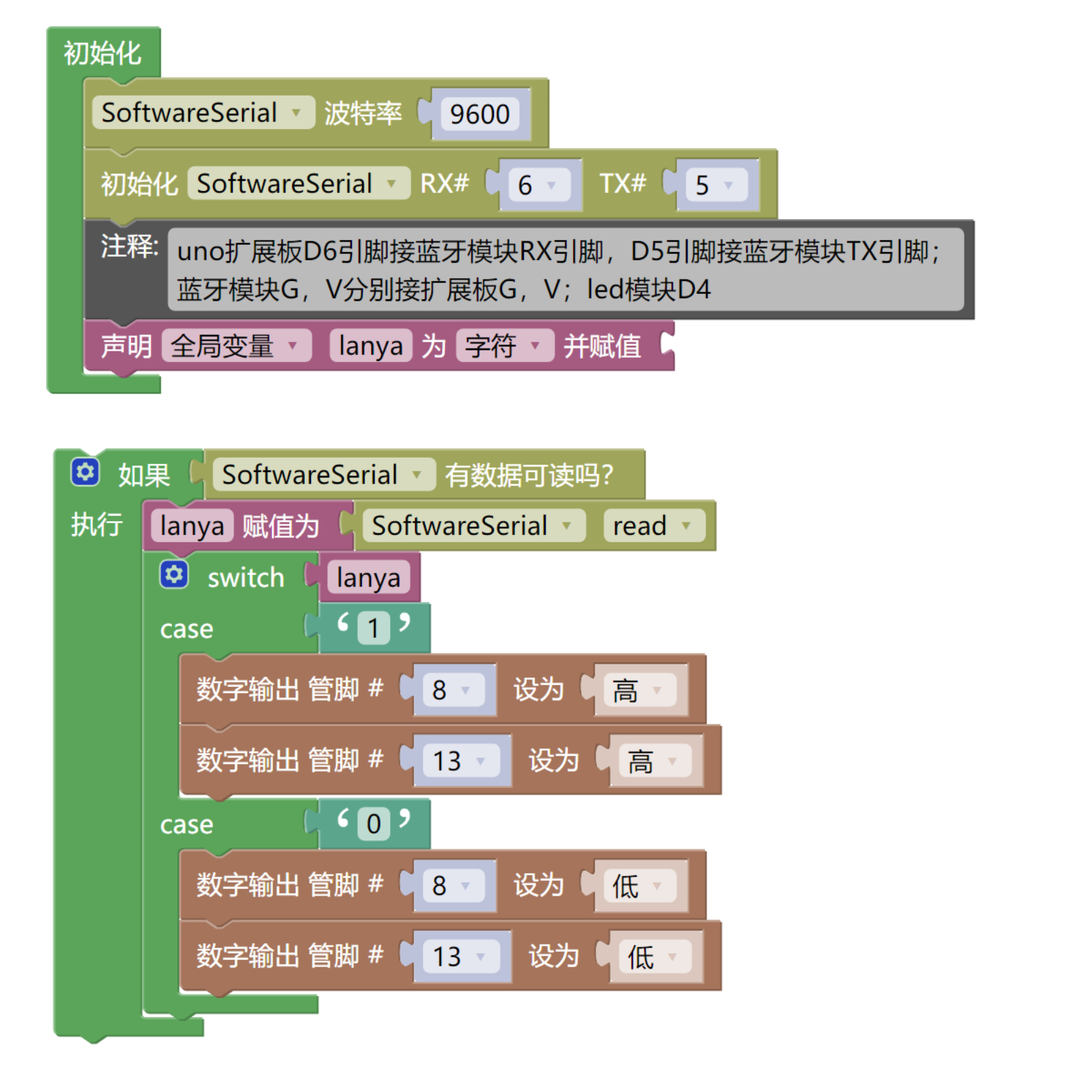

5、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
6、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- UNO R3P扩展板*1
- USB type-c 数据线 *1
- LED灯模块（HS-F08L）*1
- 蓝牙模块（HS-S60-L）*1
- 1P母对母杜邦线 *3条 或 3P母对母杜邦线 *1条
- 2P母对母杜邦线 *2条
- 安卓手机*1台

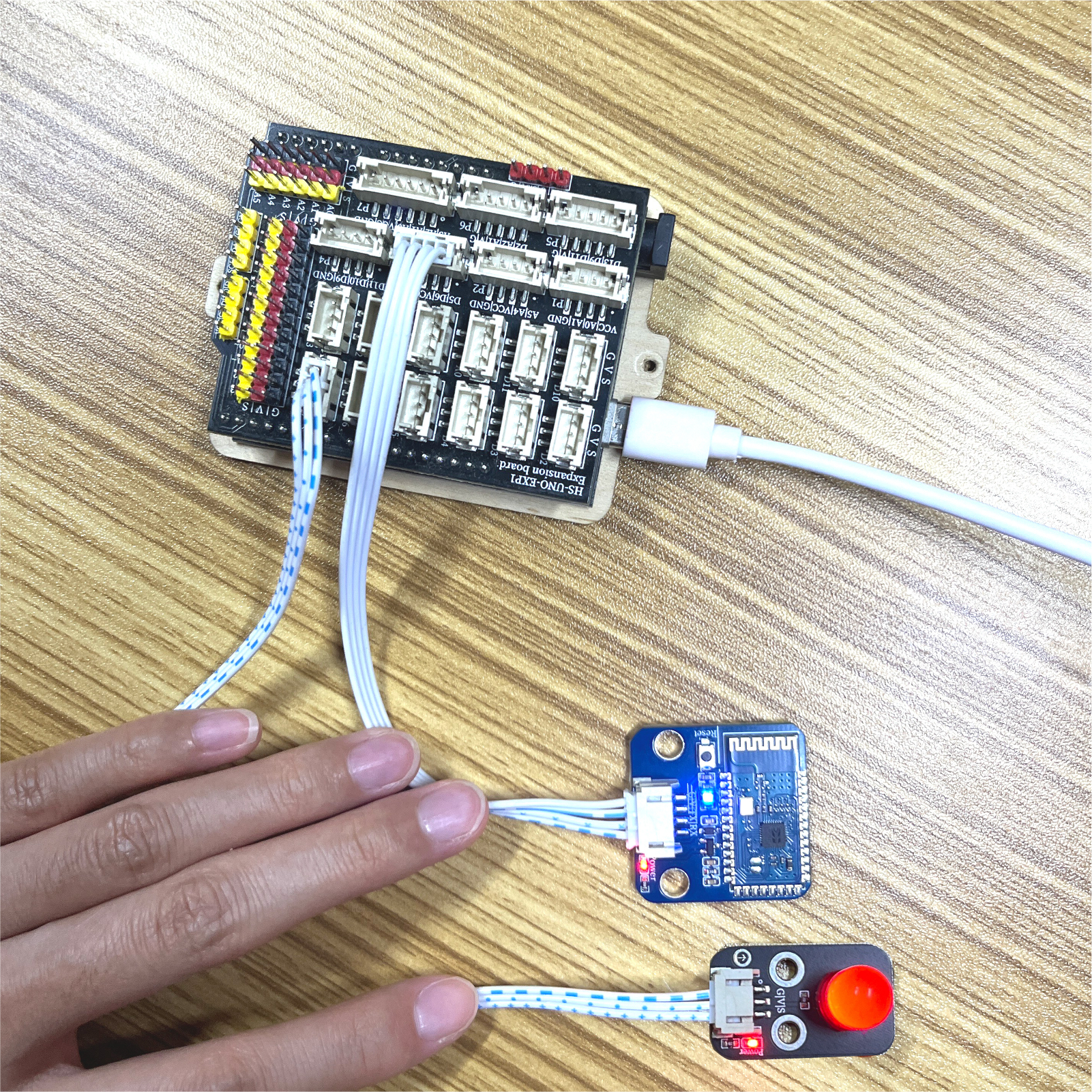

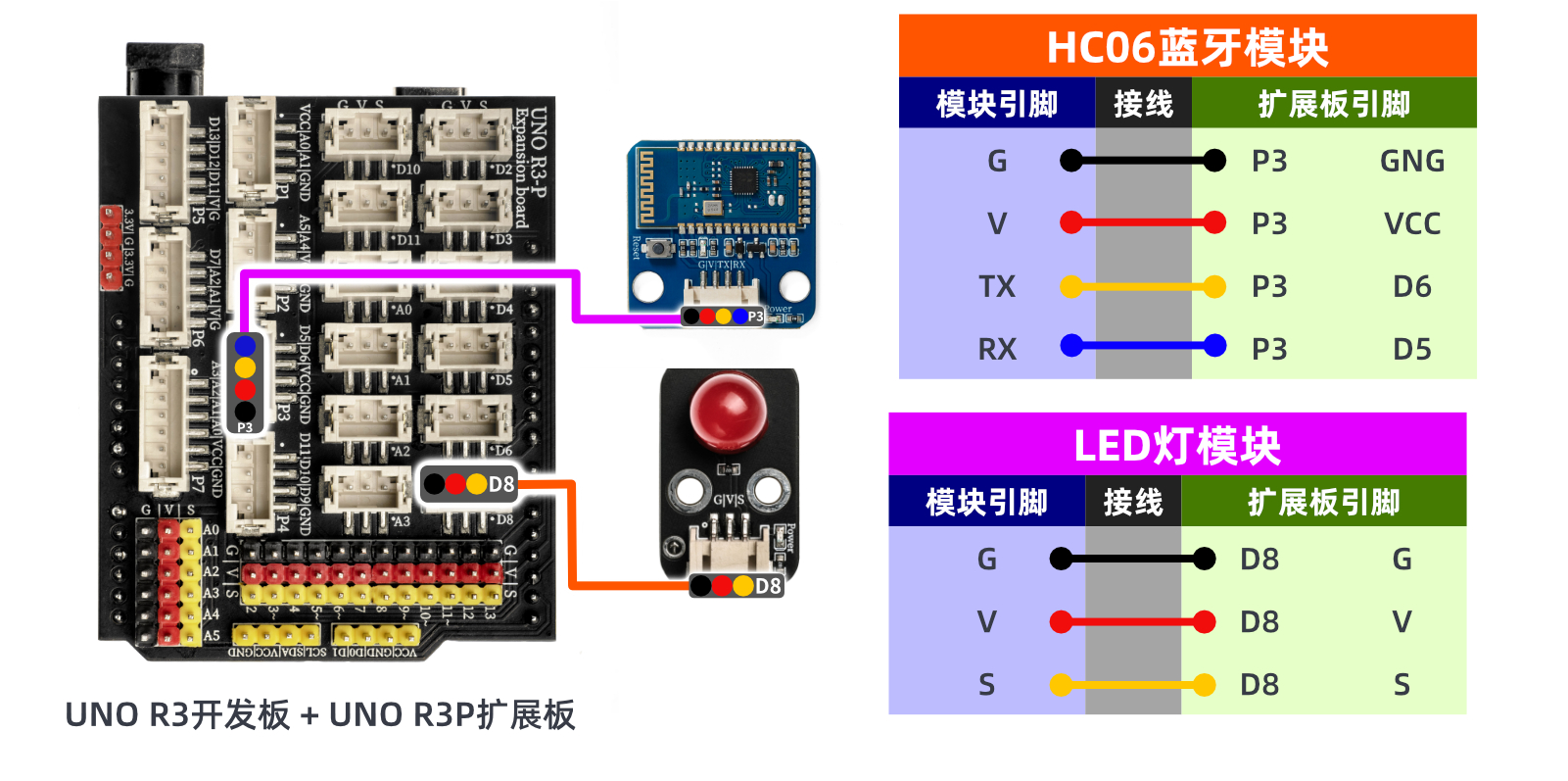

电路接线图：
7、手机端安装蓝牙串口通信app 点这里回到目录

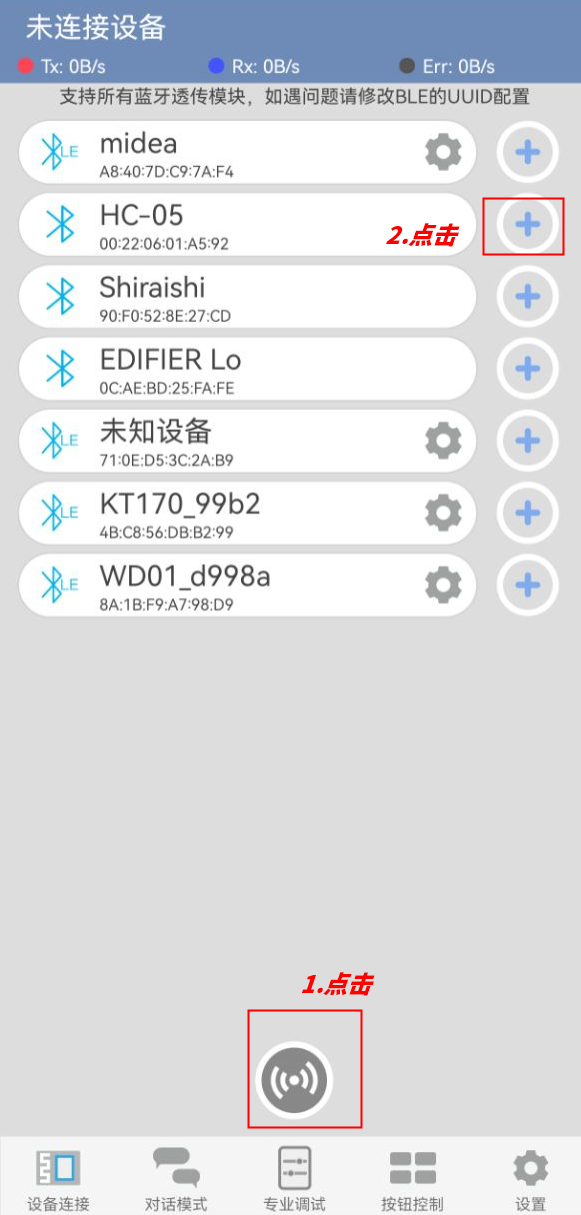

可以在APP市场里搜蓝牙串口助手，一般第三方的都可以用，如果自己找不到的，我们在官网放了1个APK（1_base）的软件（蓝牙调试器）下载连接，可以自己导入到手机后安装。先打开软件，然后连接蓝牙。
蓝牙软件：点击下载
1.打开app

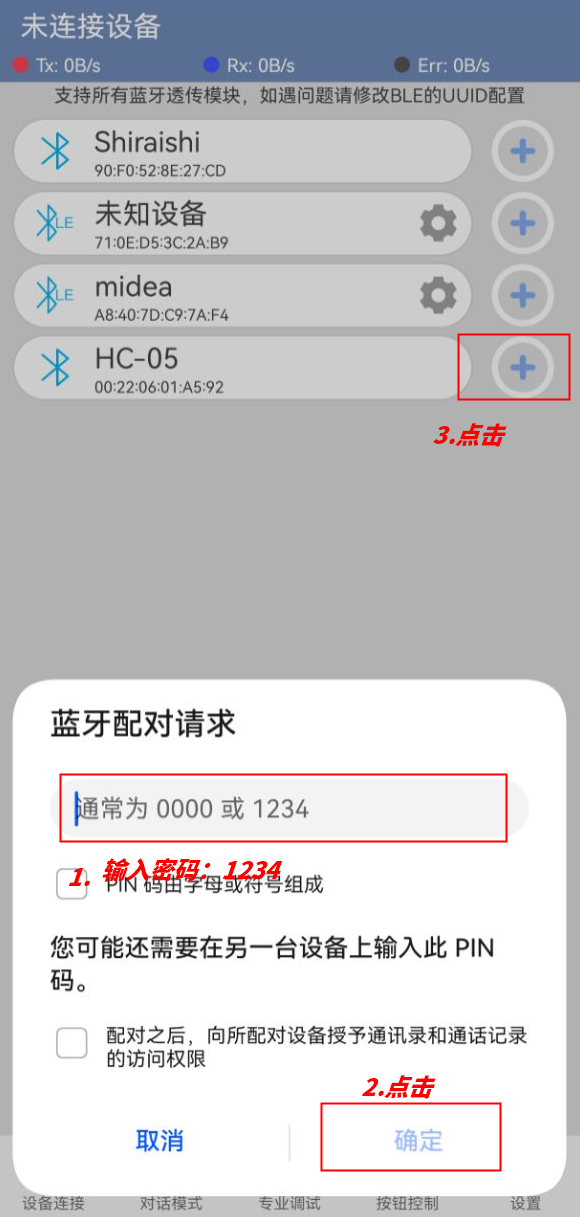

2.配对HC-05蓝牙模块
3.连接蓝牙后打开按键控制界面

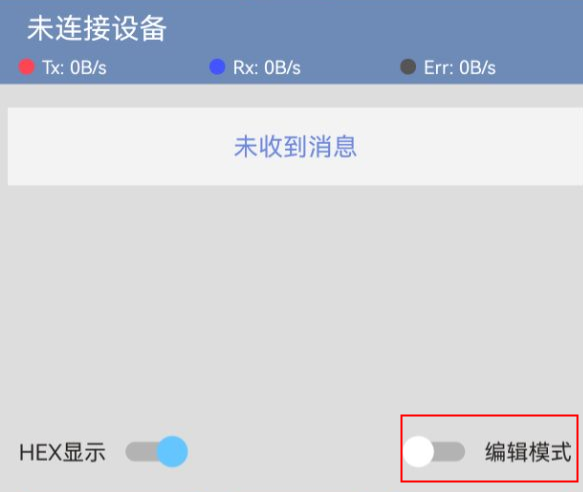

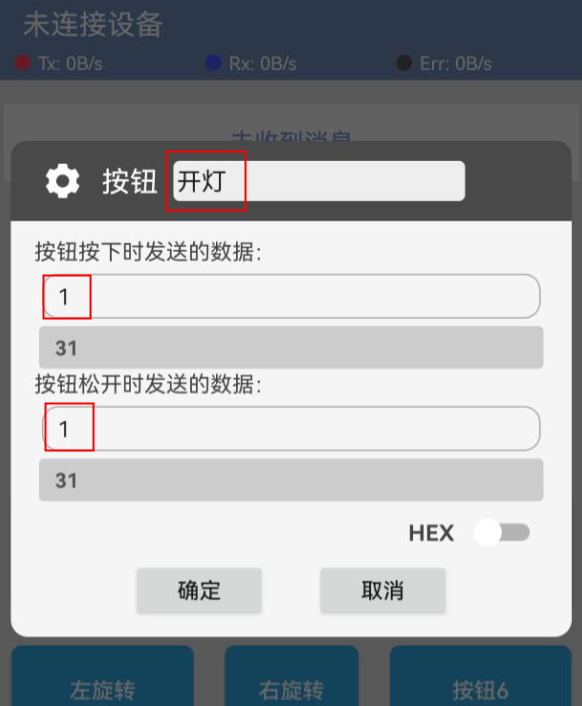

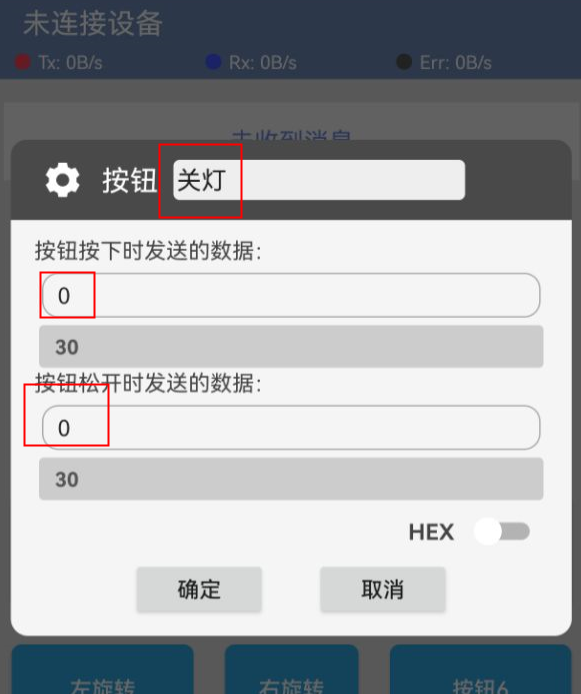

4.编辑按键控制led

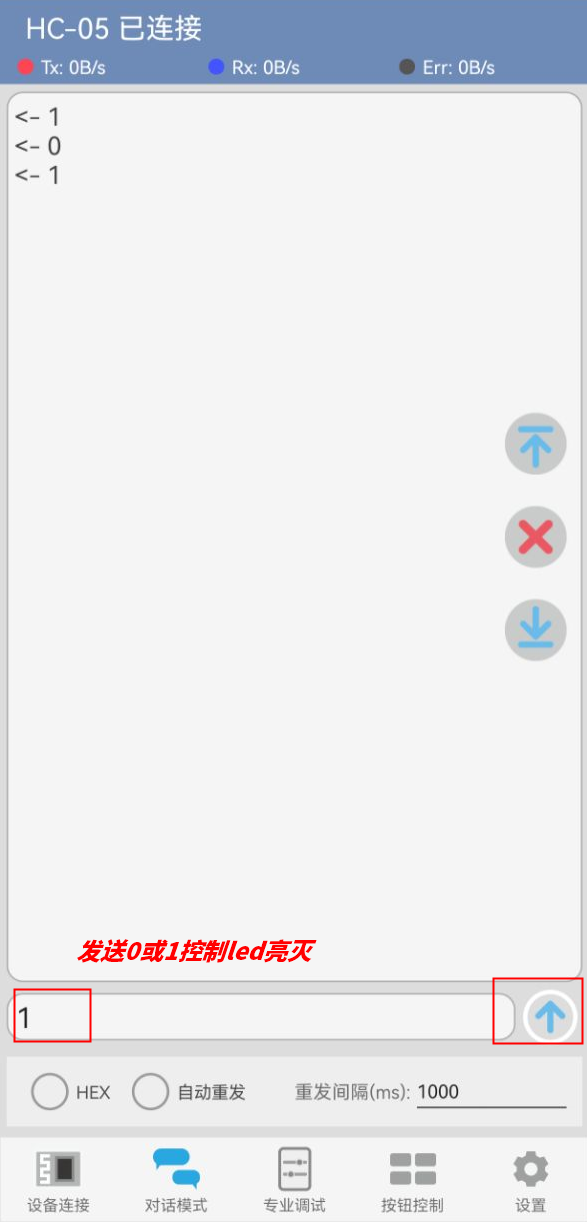

5.进入对话模式控制led
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
器件连接好线之后，将上述程序上传到 Arduino UNO 开发板之后，先打开手机app软件，然后连接蓝牙，进入编辑模式设置两个按键发送的数据然后再退出编辑模式。当Arduino uno接收到数据“1”时，LED 灯亮起，当接收到数据“0”时，LED 灯熄灭。我们也进入对话模式发送数据“1”或者发送数据“0”控制led亮灭。
