HS-S38L 人体感应器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

小型人体感应模块是基于红外线技术的自动控制产品,灵敏度高,可靠性强,超小体积,超低电压工作模式。广泛应用于各类自动感应电器设备,尤其是干电池供电的自动控制产品。全自动感应:人进入其感应范围则输出高电平,人离开感应范围则自动延时关闭高电平,输出低电平。可重复触发方式:即感应输出高电平后,在延时时间段内,如果有人体在其感应范围活动,其输出将一直保持高电平,直到人离开后才延时将高电平变为低电平(感应模块检测到人体的每一次活动后会自动顺延一个延时时间段,并且以最后一次活动的时间为延时时间的起始点)。

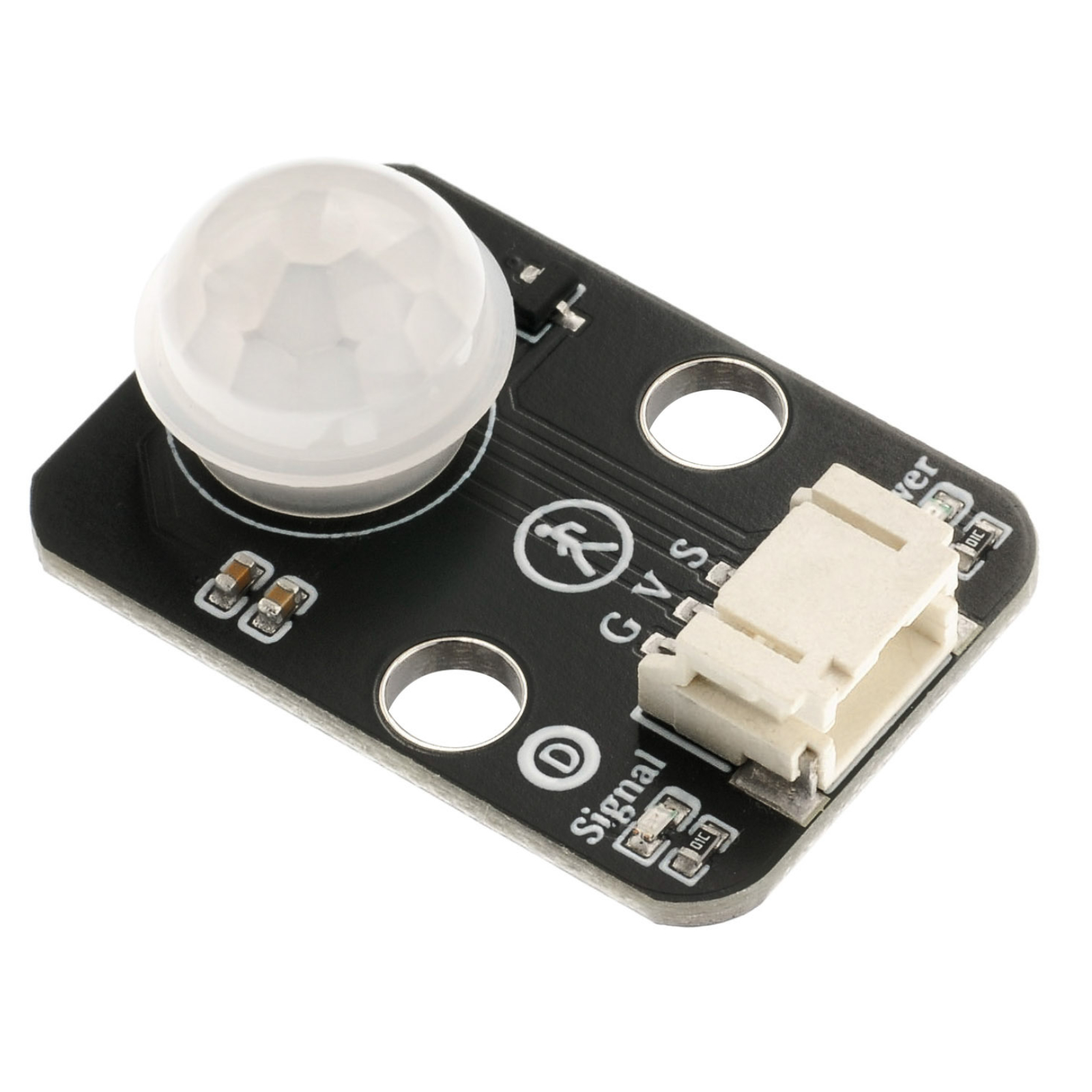

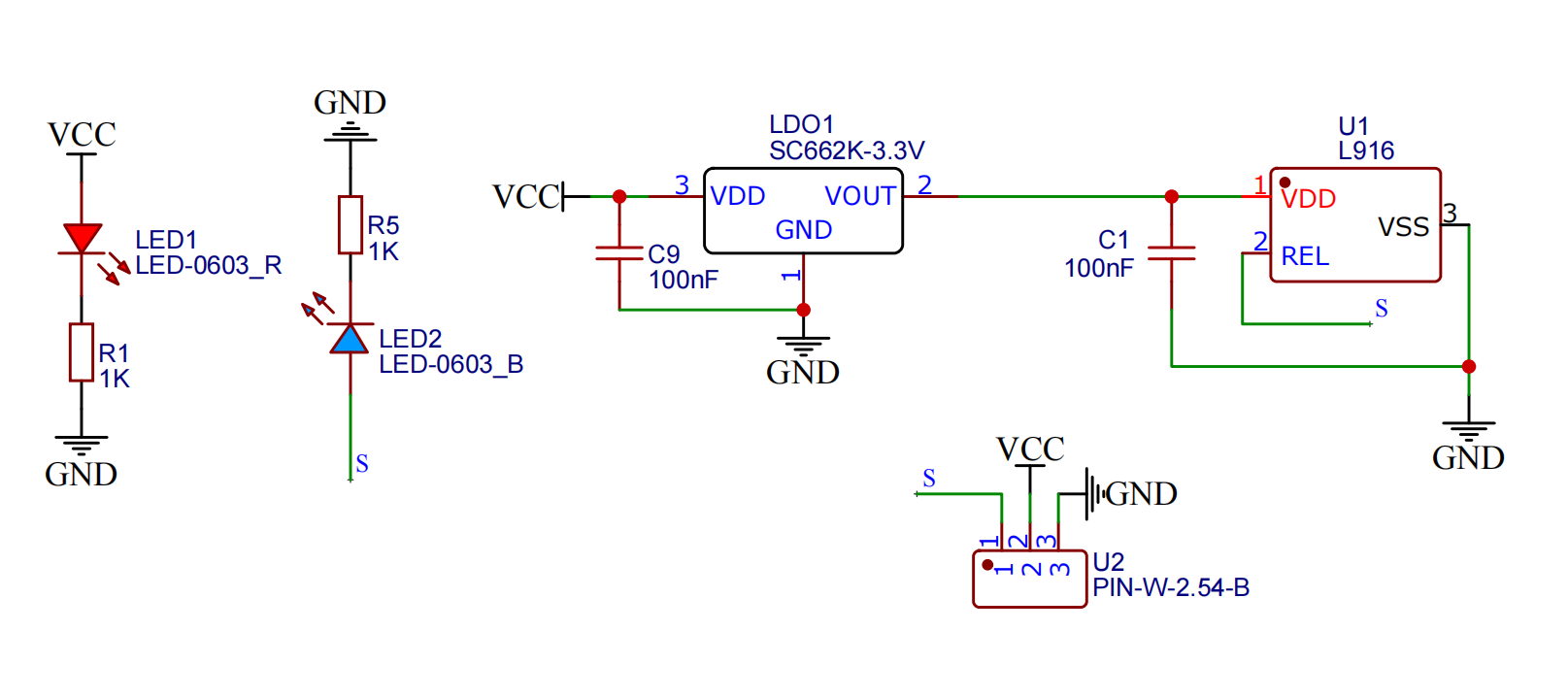

2、原理图 点这里回到目录

HS-S38L 人体感应器


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0 端子线

  • 安装方式:双螺丝固定

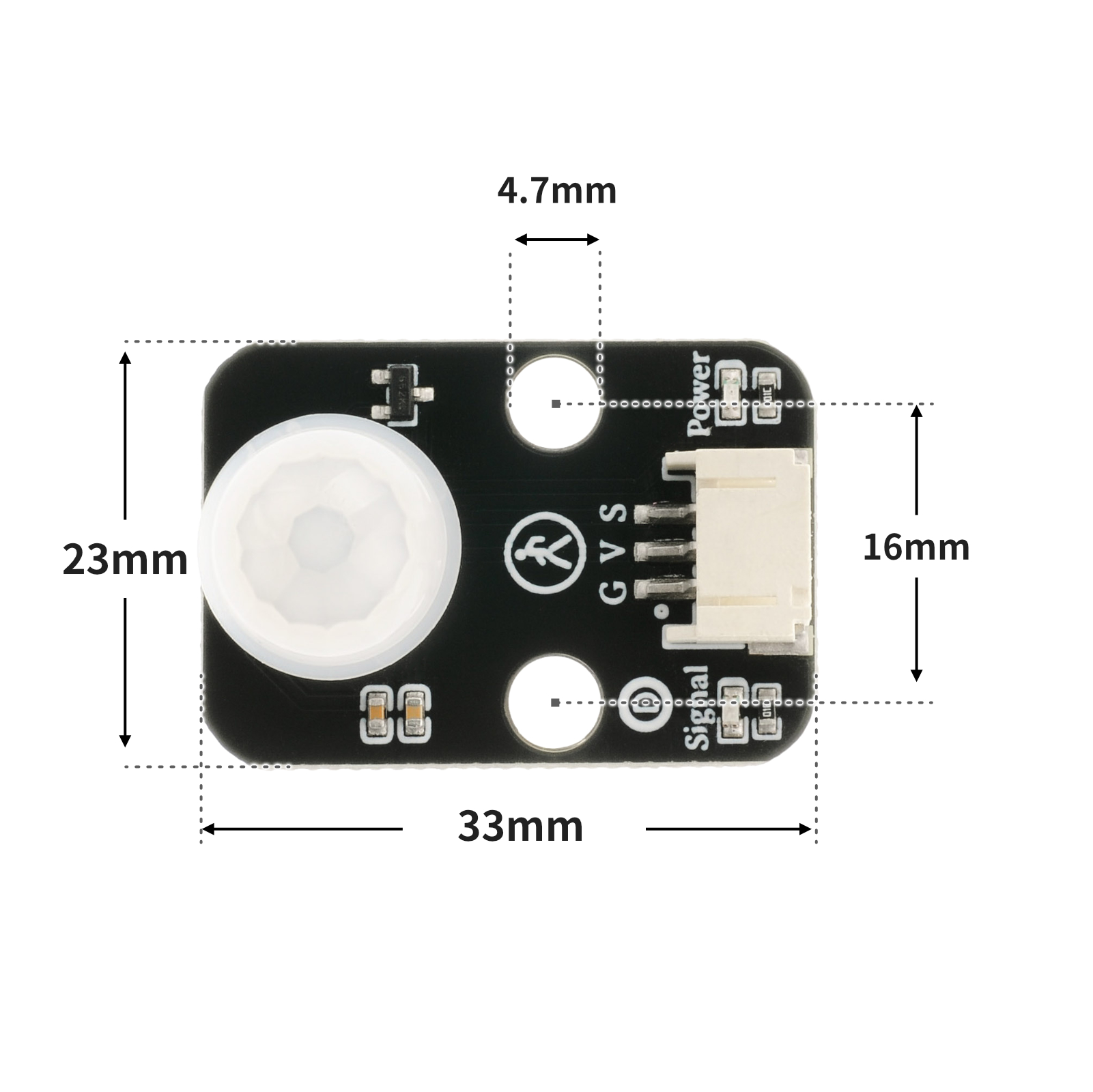

4、电路板尺寸 点这里回到目录

HS-S38L 人体感应器


5、Arduino IDE示例程序 点这里回到目录

Arduino UNO 示例(适用于Mixly IDE、Arduino IDE):

int body_sensing = 4;//设置人体传感器接D4引脚
int Buzzer = 6;//设置有蜂鸣器接D6引脚
boolean value= 0;//设置布尔变量
void setup() {
 Serial.begin(9600);//设置串口波特率
 pinMode(body_sensing, INPUT);//设置D6引脚为输入模式
 pinMode(Buzzer, OUTPUT);//设置Buzzer为输出模式
}
void loop() {
 value = digitalRead(body_sensing);//读取人体感器状态值赋给变量value
 if (value == 1) {
 digitalWrite(Buzzer,HIGH);//蜂鸣器响
 Serial.println(String("有人蜂鸣器响:")   String(digitalRead(4)));//串口打印状态值
 } else if (value == 0) {
 Serial.println(String("无人:")   String(digitalRead(4)));//串口打印状态值
 digitalWrite(Buzzer,LOW);//蜂鸣器不工作
 }
 delay(500);
}

ESP32 Python 示例(适用于Mixly IDE /米思齐)
(开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 ):

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 1:
pin4.value(1)
else:
pin4.value(0)

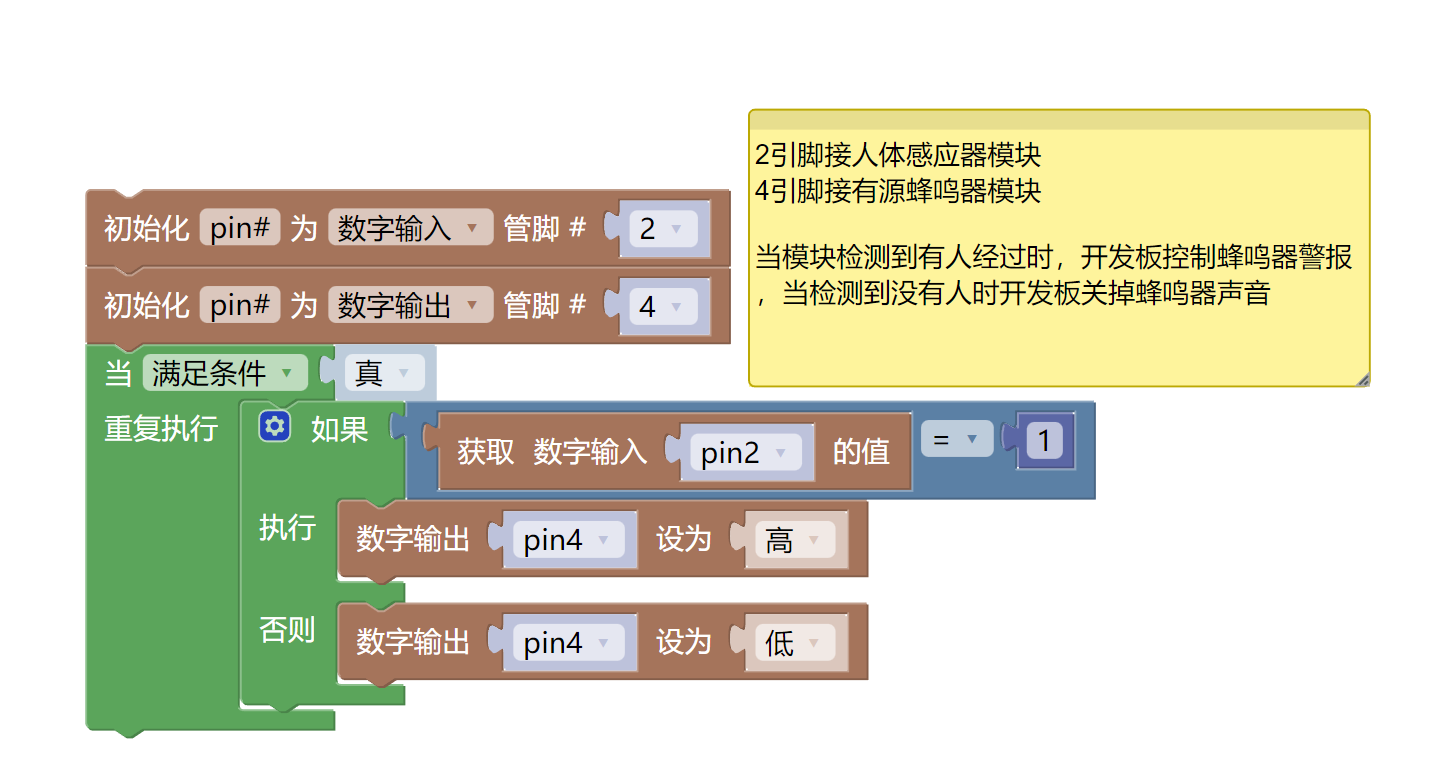

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

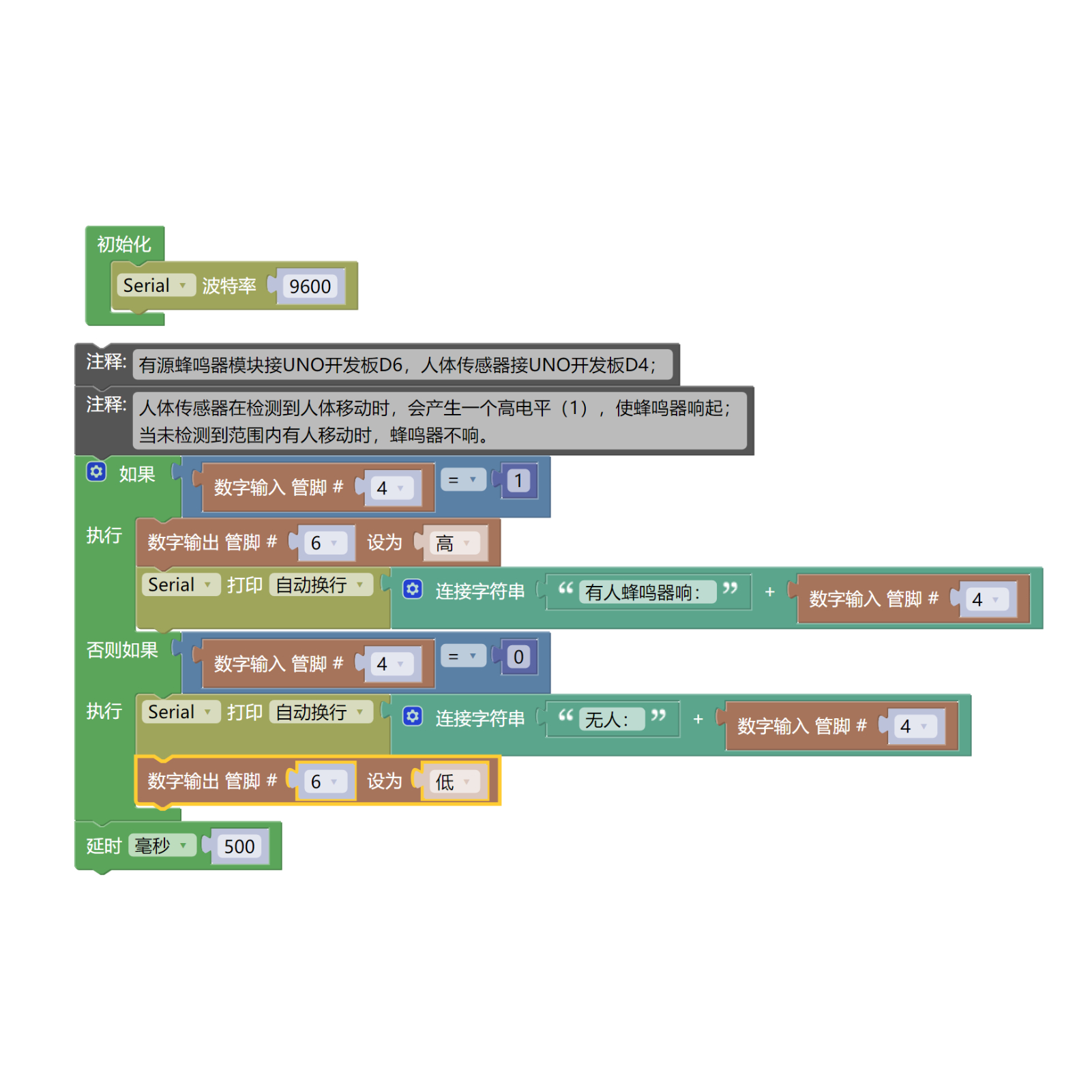

Arduino UNO 图形化示例程序:点击下载

HS-S38L 人体感应器

ESP32 Python图形化示例程序:点击下载

HS-S38L 人体感应器


7、测试环境搭建 点这里回到目录

Arduino UNO 测试环境搭建

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • 有源蜂鸣器模块(HS-F07L)*1
  • 人体感应器模块(HS-S38L 人体感应器)*1
  • PH2.0 3P双头端子线 *2

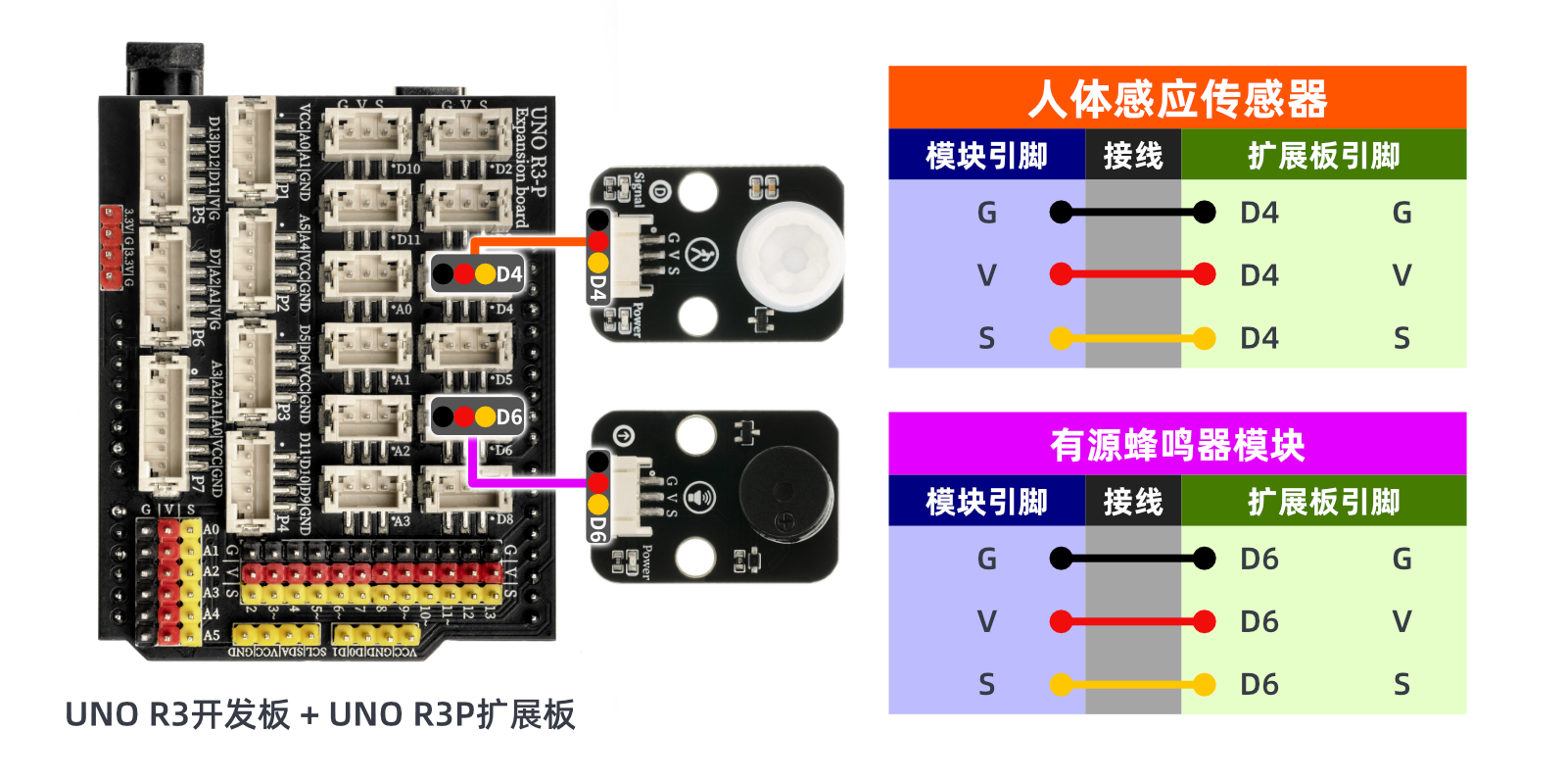

电路接线图:

HS-S38L 人体感应器


ESP32 Python 测试环境搭建


8、视频教程 点这里回到目录

Arduino UNO视频教程:点击查看

ESP32 Python视频教程:


9、测试结论 点这里回到目录

Arduino UNO测试结论:人体传感器在检测到人体移动时,会产生一个高电平(1),使蜂鸣器响起;当未检测到范围内有人移动时,蜂鸣器不响。


ESP32 Python测试结论:人体传感器在检测到人体移动时,会产生一个高电平(1),使蜂鸣器响起;当未检测到范围内有人移动时,蜂鸣器不响。
