HS-F15A 四位时钟数码管

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. 添加Arduino库文件
  6. ArduinoIDE 示例程序
  7. 米思齐 Mixly 示例程序(图形化语言)
  8. Arduino测试环境搭建
  9. 视频教程
  10. 测试结论

1、介绍 点这里回到目录

4位7段数码管由一个12管脚的4位7段共阳极数码管和一个控制芯片TM1637构成。另一边是数码管的图标标志。此产品可以应用在时间显示,跑表显示以及其他需要显示数字的设备上。

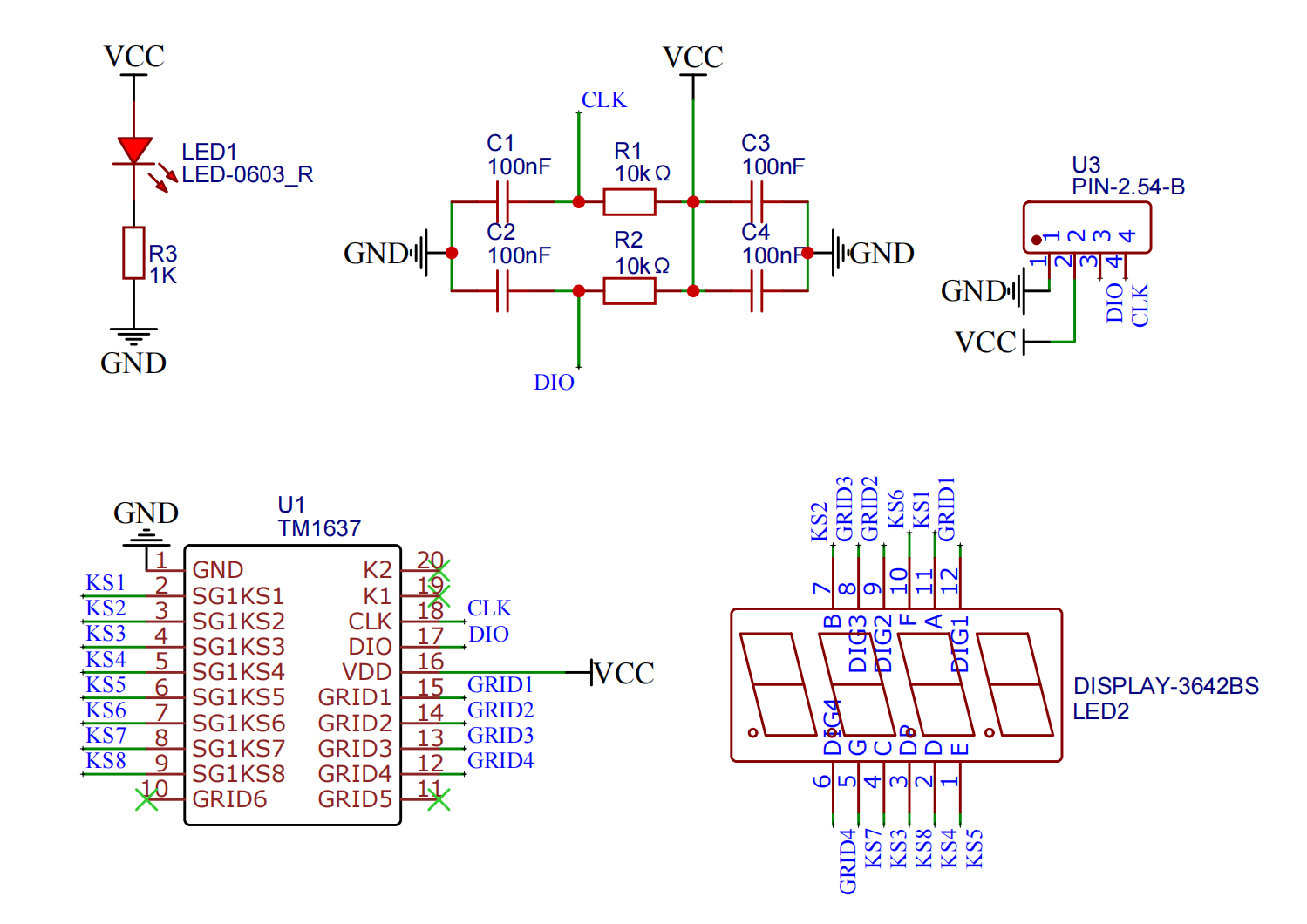

2、原理图 点这里回到目录

HS-F15A  四位时钟数码管


3、模块参数 点这里回到目录

引脚名称 描述
VCC VCC(电源输入正极)
GND GND(电源输入负极)
DIO 数据引脚
SCL 时钟引脚
  • 供电电压:3.3V / 5V

  • 连接方式:2.54mm排针

  • 安装方式:双螺丝固定

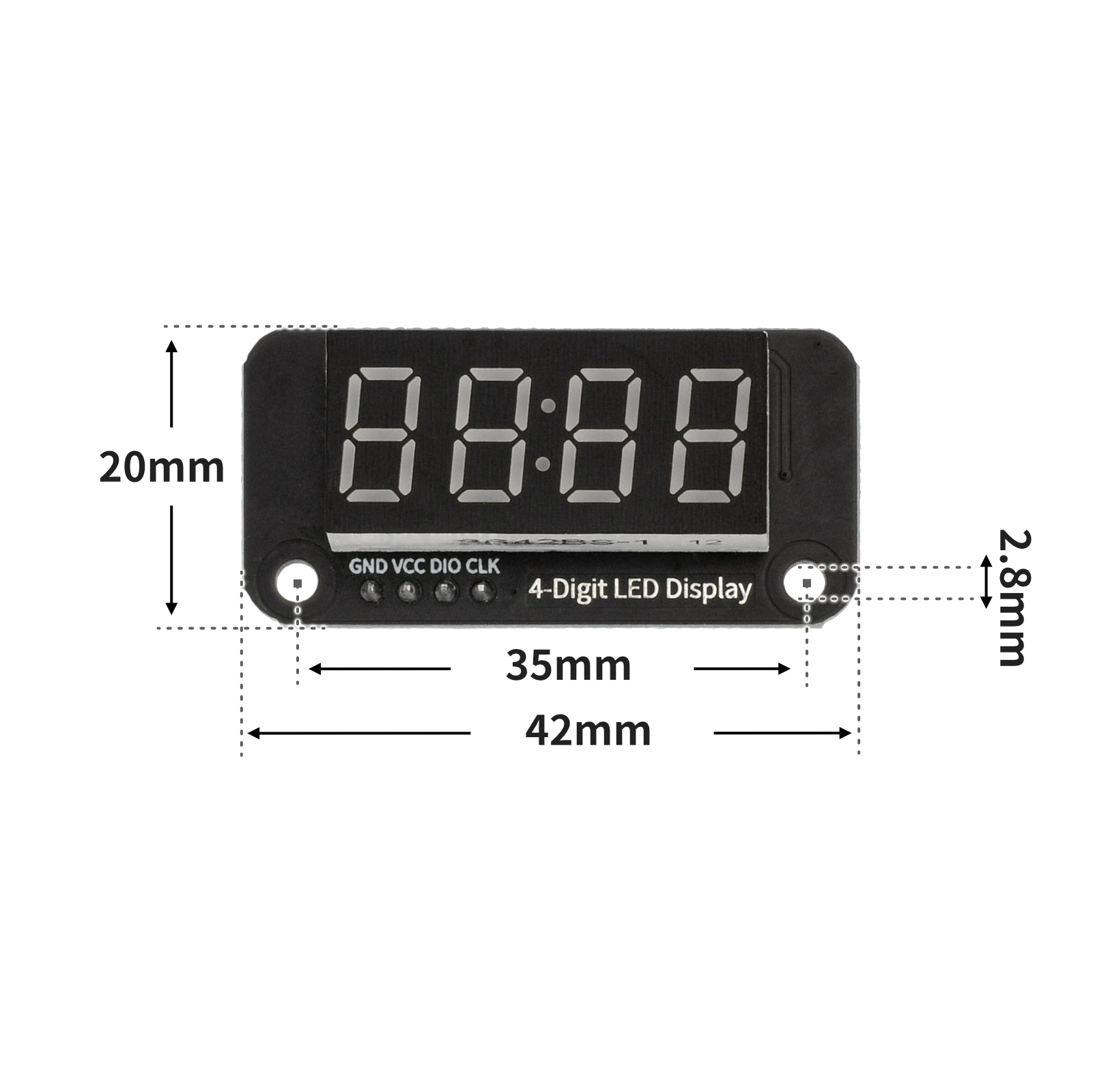

4、电路板尺寸 点这里回到目录

HS-F15A  四位时钟数码管


5、添加Arduino库文件 点这里回到目录

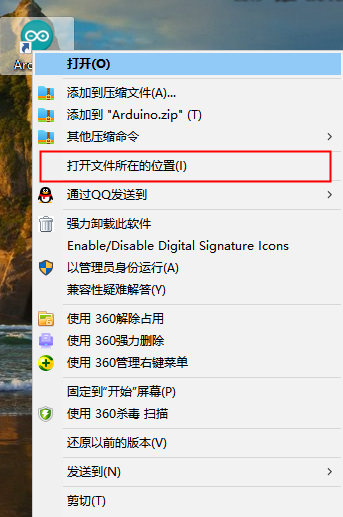

首先找到Arduino库文件夹:

HS-F12P RGB-LED条形灯HS-F15A  四位时钟数码管

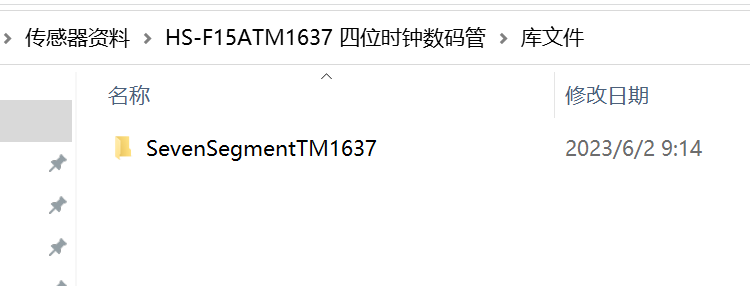

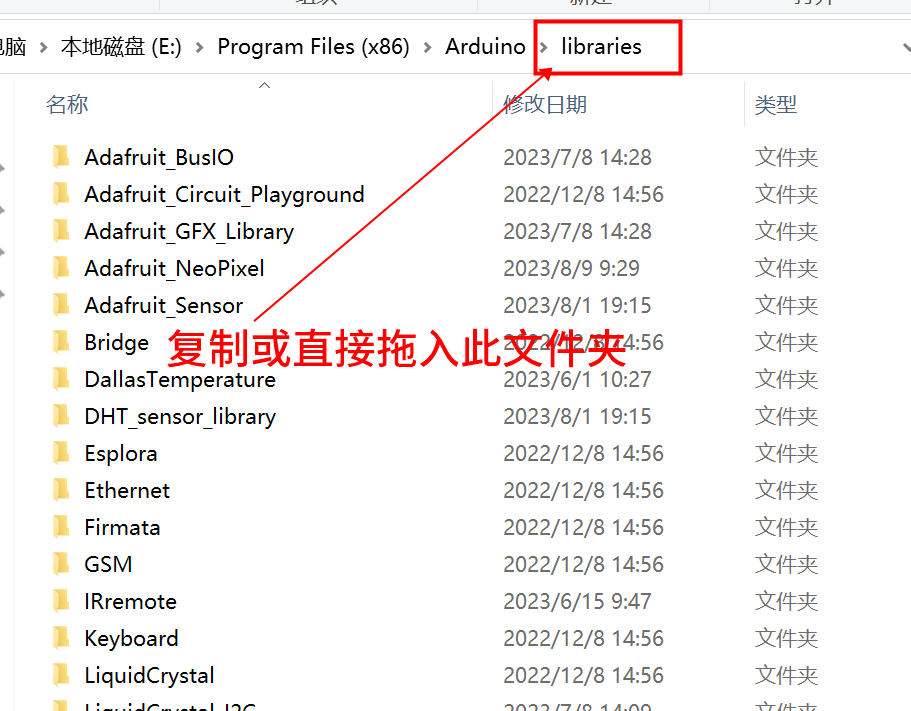

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可:

HS-F15A  四位时钟数码管HS-F12P RGB-LED条形灯

库文件:点击下载

6、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

#include <SevenSegmentTM1637.h>

SevenSegmentTM1637  display(9,10);

void setup(){
  display.begin();
  display.setBacklight(20);
}

void loop(){
  //数码管30秒倒计时

  for (int i = 30; i >= 0; i = i + (-1)) {
    display.clear();
    display.print(String(i));
    delay(1000);
  }

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

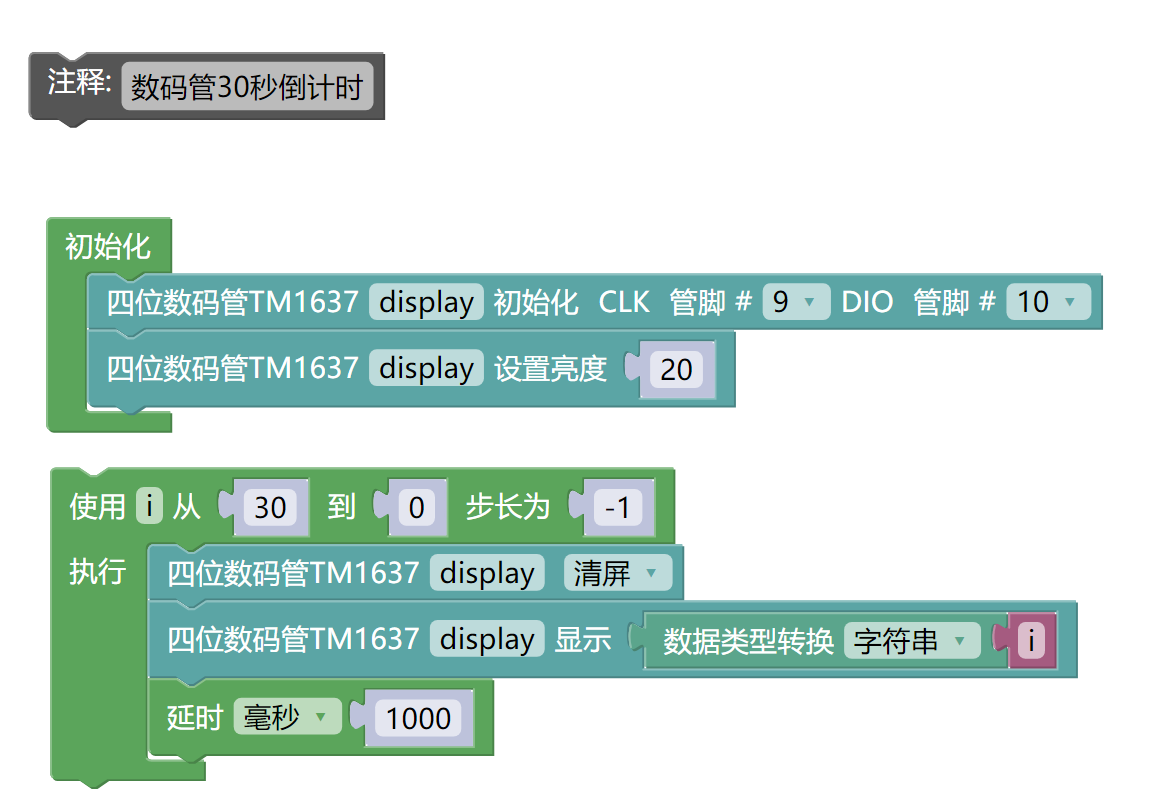

7、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序(UNO开发板):点击下载

HS-F15A  四位时钟数码管

示例程序(ESP32开发板):点击下载


8、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • USB type-c 数据线 *1
  • TM637四位时钟数码管模块(HS-F15A)*1
  • 1P母对母杜邦线 *4条 或 2P母对母杜邦线 *2条

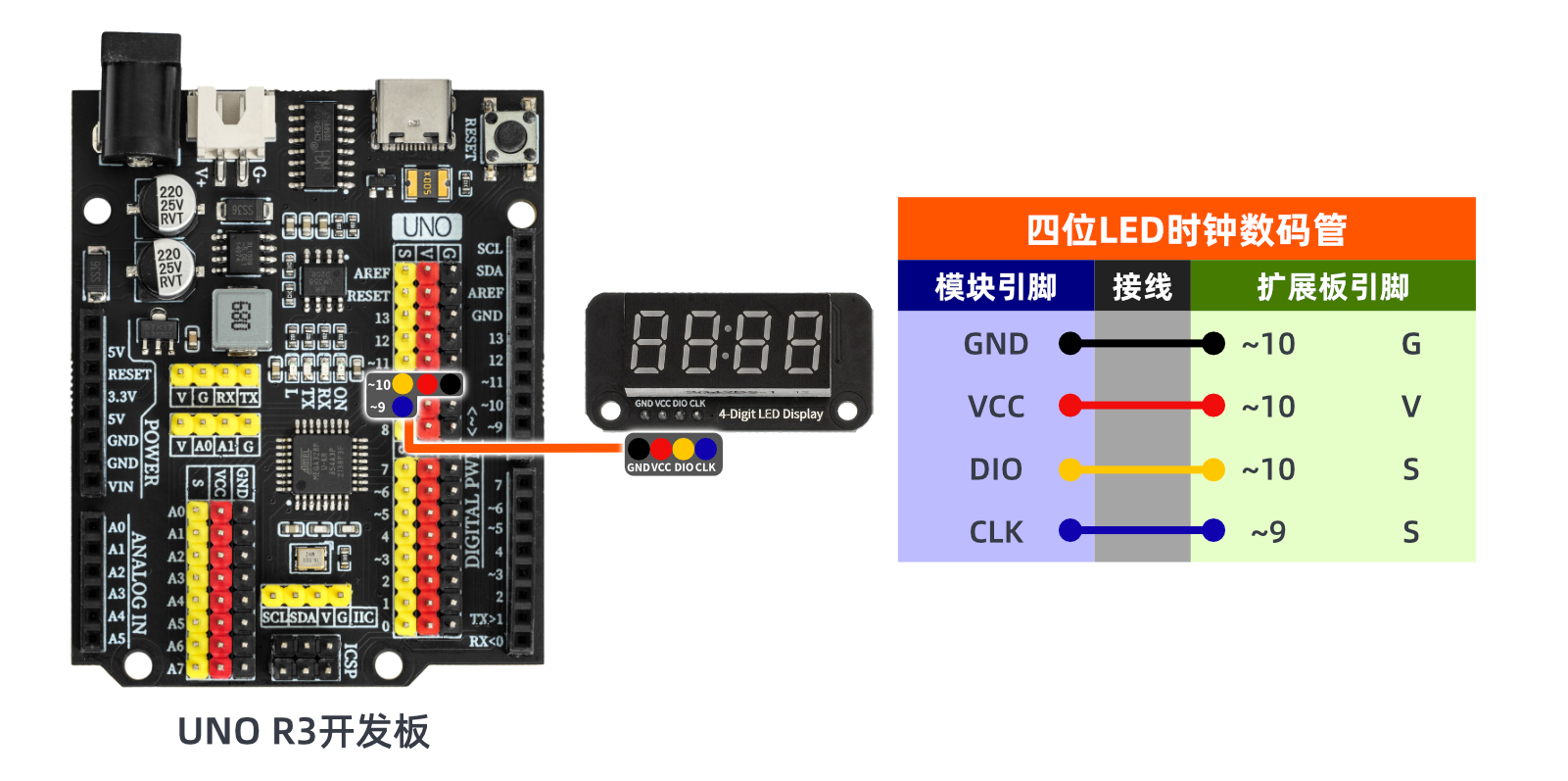

电路接线图:

HS-F15A  四位时钟数码管


9、视频教程 点这里回到目录

视频教程:点击查看


10、测试结论 点这里回到目录

HS-F15A  四位时钟数码管

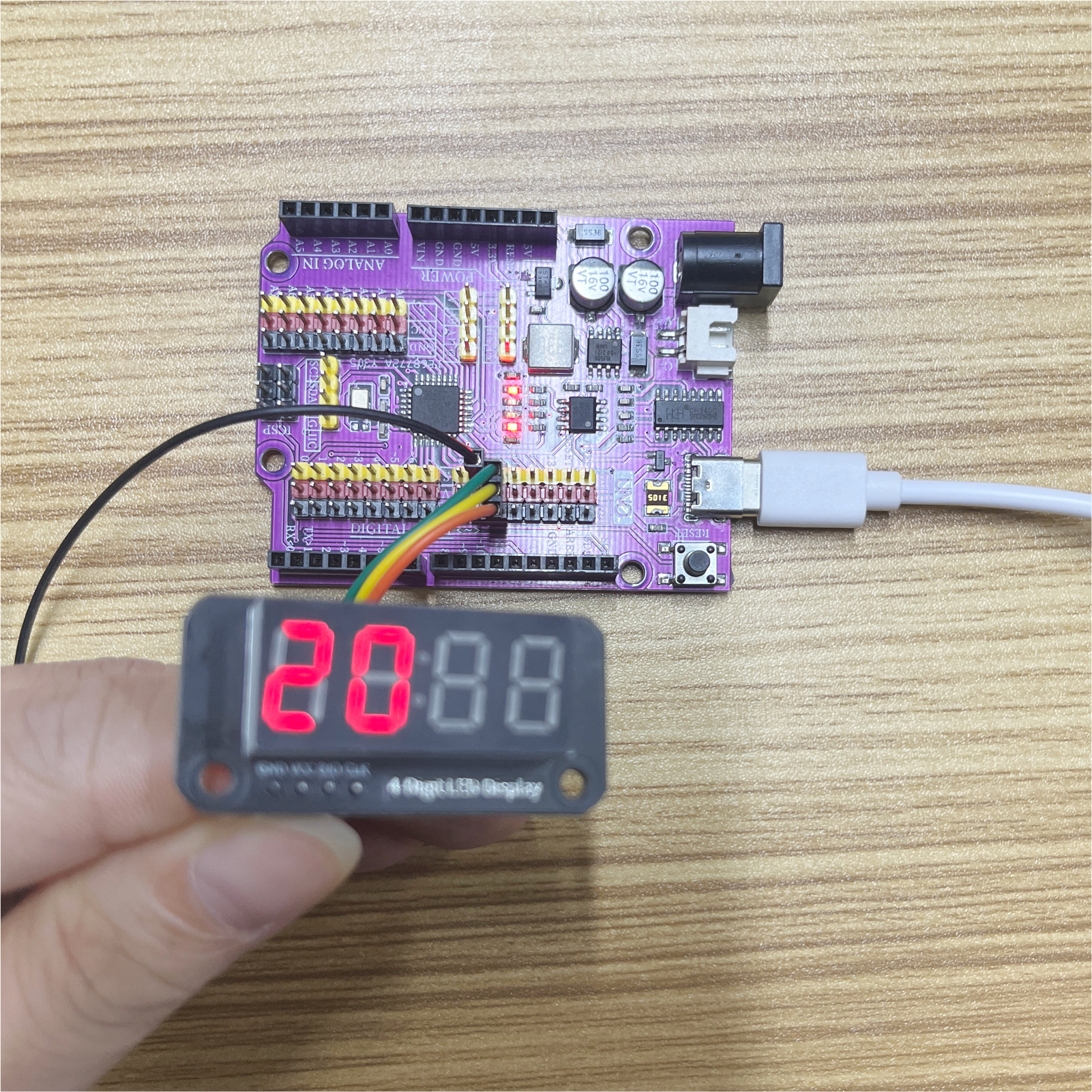

上传程序到 Arduino UNO 开发板之后,会看到数码管开始30秒倒计时;同时了解到四段七位数码管相当于几个LED灯点亮和熄灭达到我们想要的效果。
