HS-50P 线性霍尔磁力传感器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

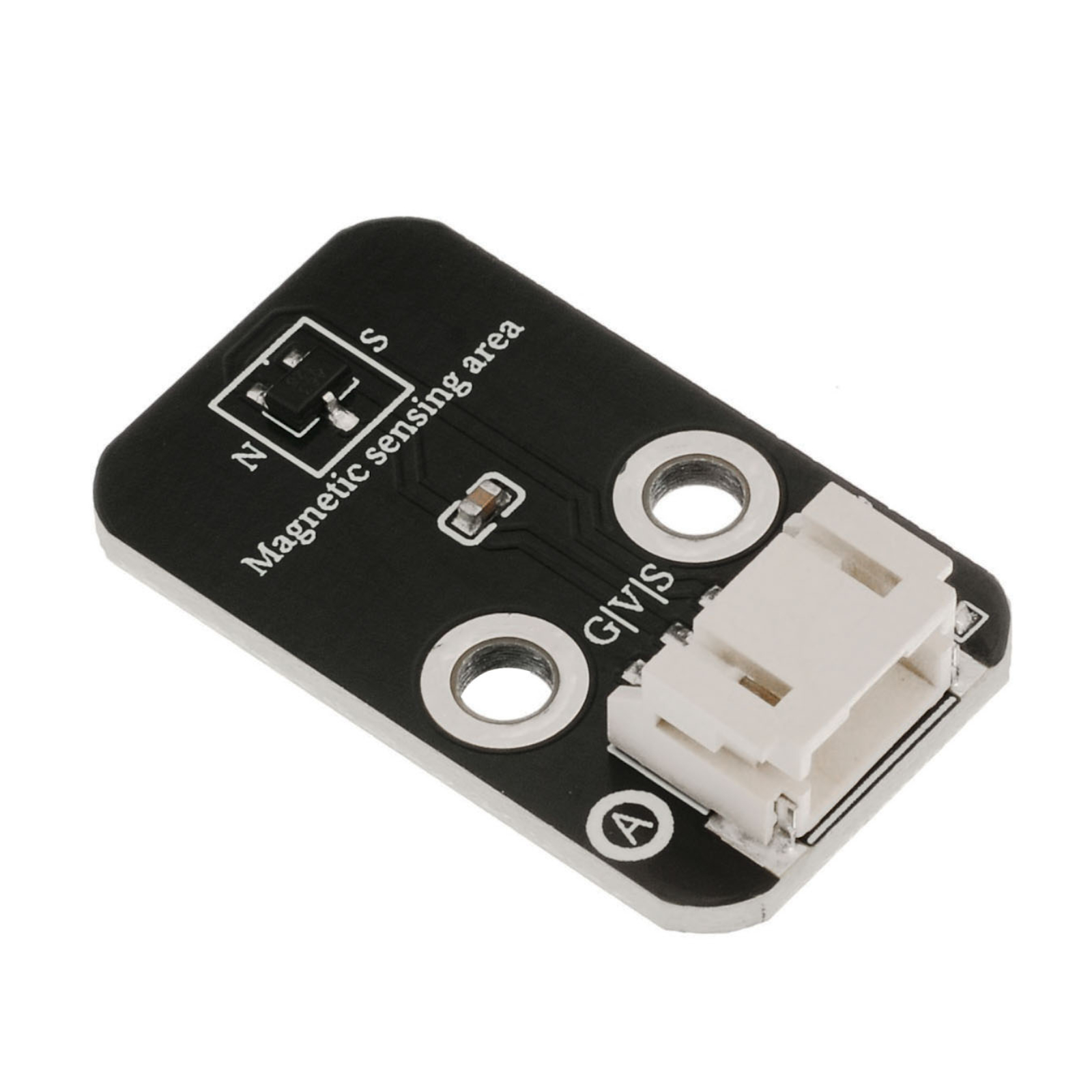

1、介绍 点这里回到目录

EG49 线性霍尔集成电路由电压调整器、霍尔感应器、线性放大器和射极跟随器组成。
EG49 是经济型的线性霍尔效应传感器,是一类小型、多用途的线性霍尔效应装置,它可在永久磁铁或电磁铁的磁场中工作。线性电流源输出电压由电源电压设定,并随磁场强度成线性比例的变化。当磁场 B=0GS时其静态输出电压是电源电压的一半,当 S 磁极出现在霍尔传感器标记面时,其驱动输出将高于静态输出电压,反之,当 N 磁极出现在霍尔传感器标记面时,其驱动输出将低于静态输出电压,提高电源电压可增加灵敏度。
应用场景:1.电动车转把控制;2.振动传感器;3.重量传感器; 4非接触测距;  5.铁金属探测器;6.液位传感器;7.磁场测量; 8.电流传感器。

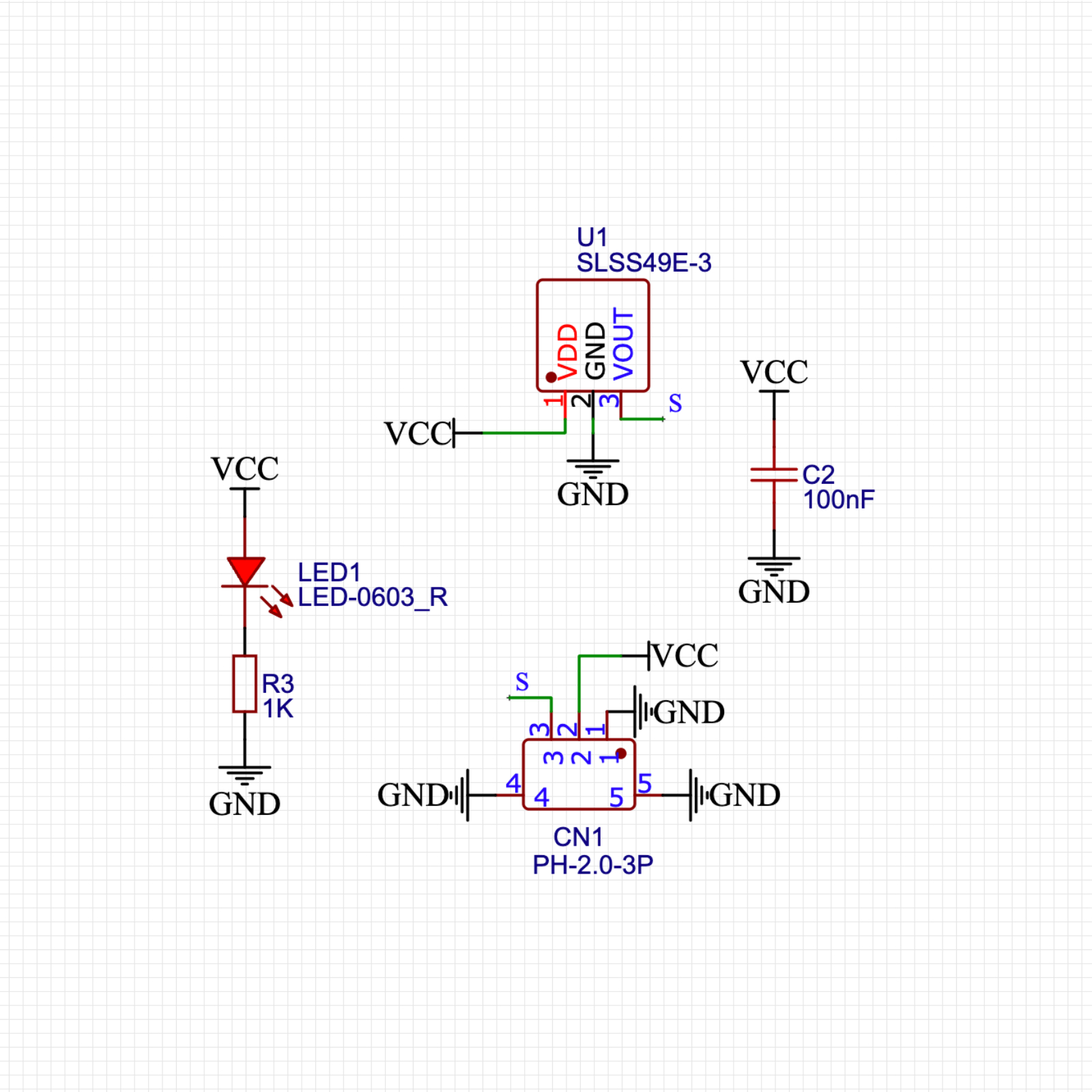

2、原理图 点这里回到目录

HS-50P 线性霍尔磁力传感器


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 模拟信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0端子线

  • 安装方式:双螺丝固定

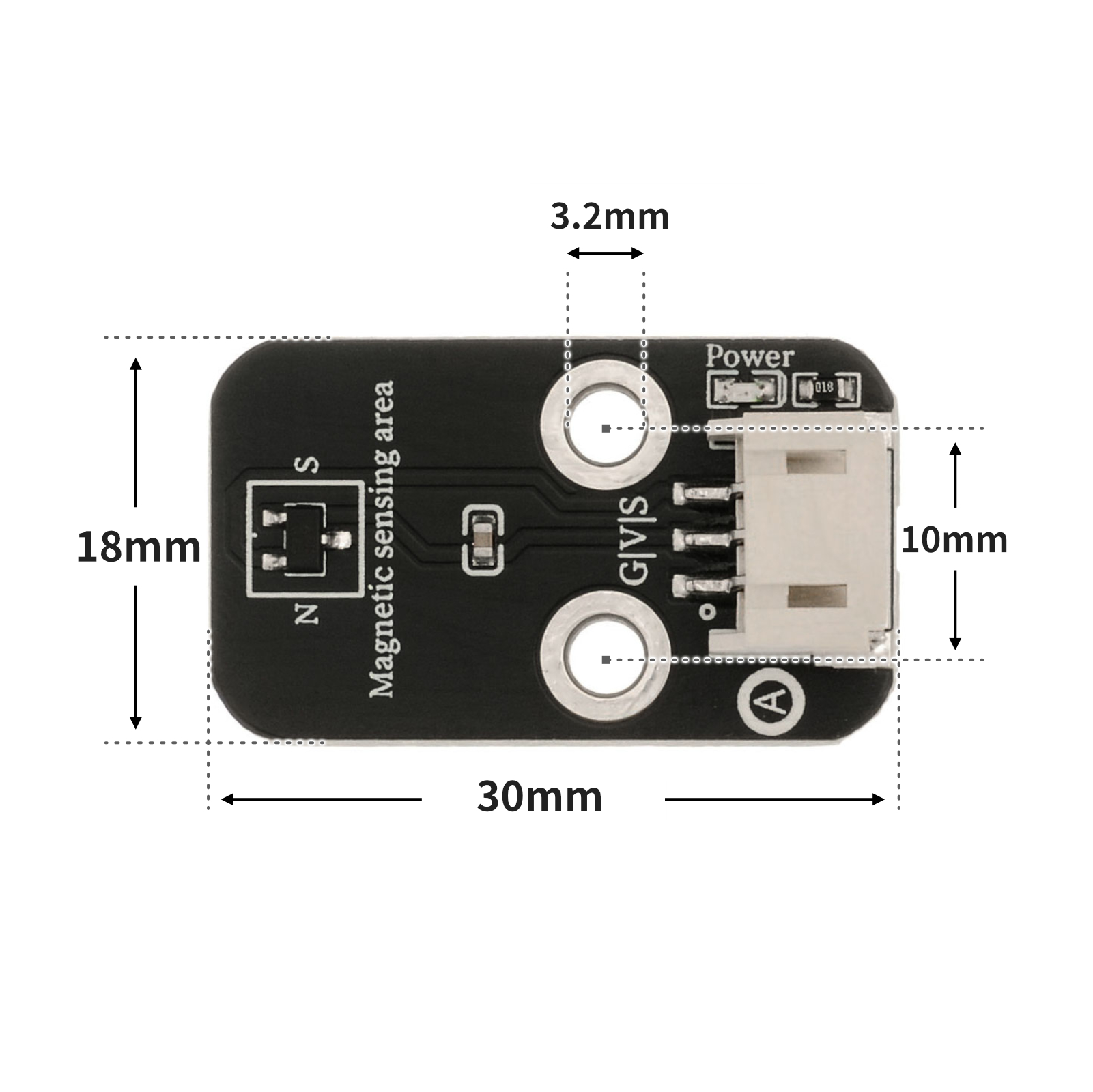

4、电路板尺寸 点这里回到目录

HS-50P 线性霍尔磁力传感器


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

void setup(){
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(A0, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){
  //线性磁力传感器接A0,D6接led灯,。
  //传感器如果当作数字量开关,只N极能触发,输出低电平。
  if (digitalRead(A0) == 1 && analogRead(A0) > 540) {
    Serial.println(String("检测到s(南)磁极:数字低电平(1)  ") + String(digitalRead(A0)) + String("输出模拟值变大 ") + String(analogRead(A0)));
    analogWrite(6, 255);

  } else if (digitalRead(A0) == 0) {
    Serial.println(String("检测到N(北)磁极:数字低电平(0)  ") + String(digitalRead(A0)) + String("输出模拟值变小 ") + String(analogRead(A0)));
    analogWrite(6, 10);
  } else {
    Serial.println("未检测到磁场");
    analogWrite(6, 0);

  }

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine


pin32 = machine.Pin(32, machine.Pin.IN)
adc32 = machine.ADC(machine.Pin(32))
pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
if pin32.value() == 1 and adc32.read_u16() > 40000:
pin2.value(1)
else:
pin2.value(0)

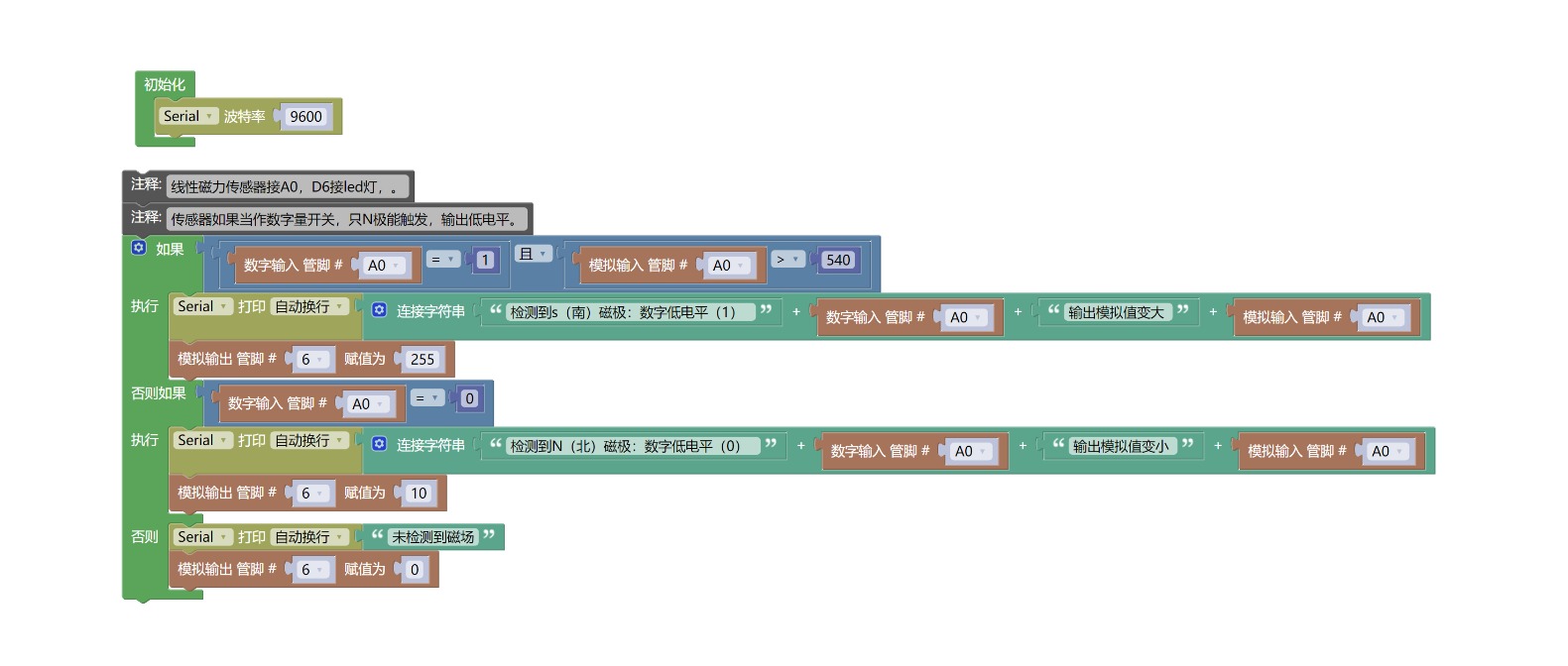

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序(UNO开发板)点击下载

HS-50P 线性霍尔磁力传感器

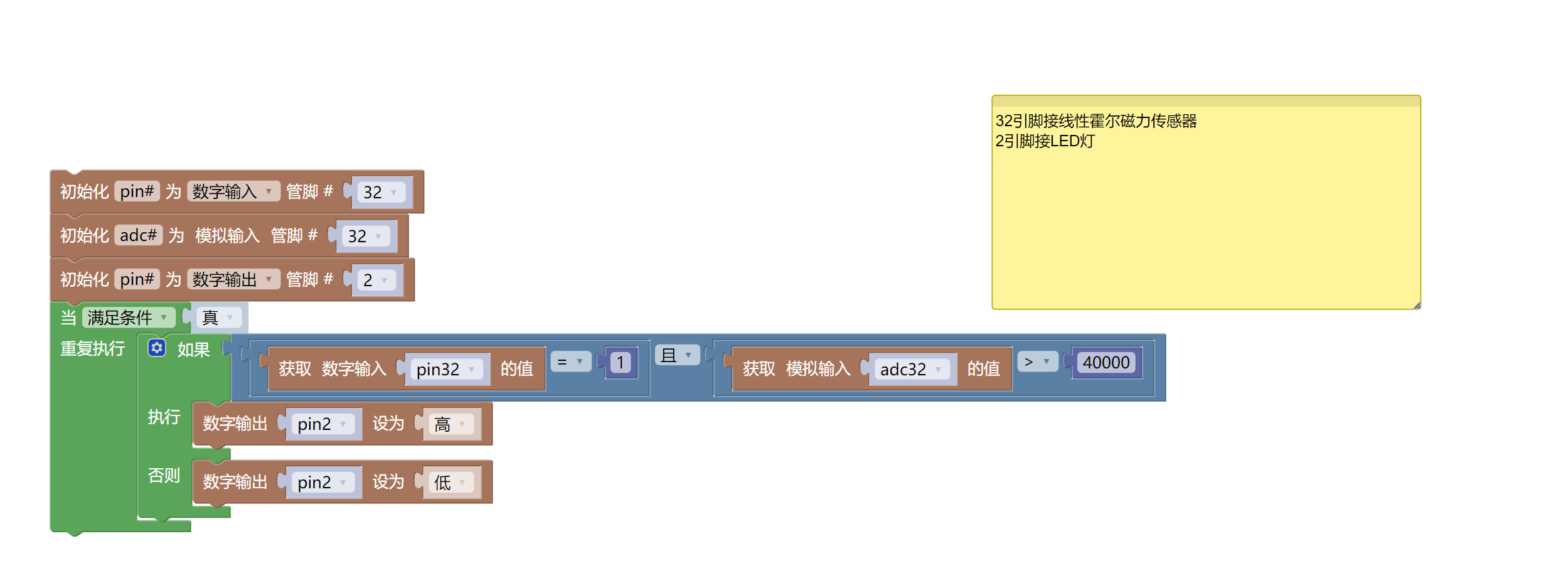

示例程序(ESP32开发板):点击下载

HS-50P 线性霍尔磁力传感器


7、测试环境搭建 点这里回到目录

准备配件:

  • UNO-R3 开发板 *1
  • UNO-R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • LED灯模块(HS-F08P)*1
  • 线性霍尔磁力传感器(HS-A50P)*1
  • PH2.0 3P双头端子线 *2 或 PH2.0 3P端子转杜邦线 *2
  • 磁铁(自备)*1

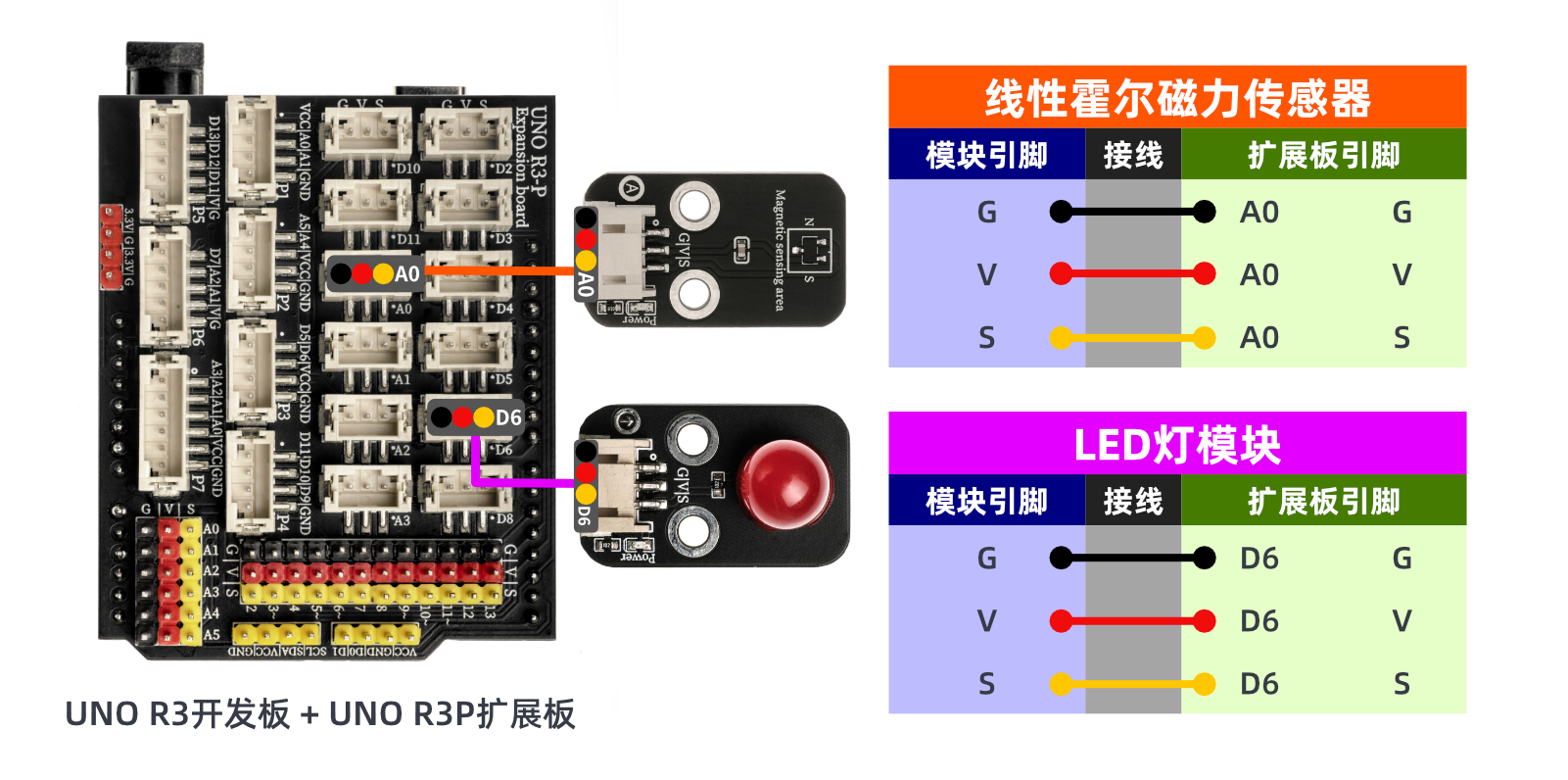

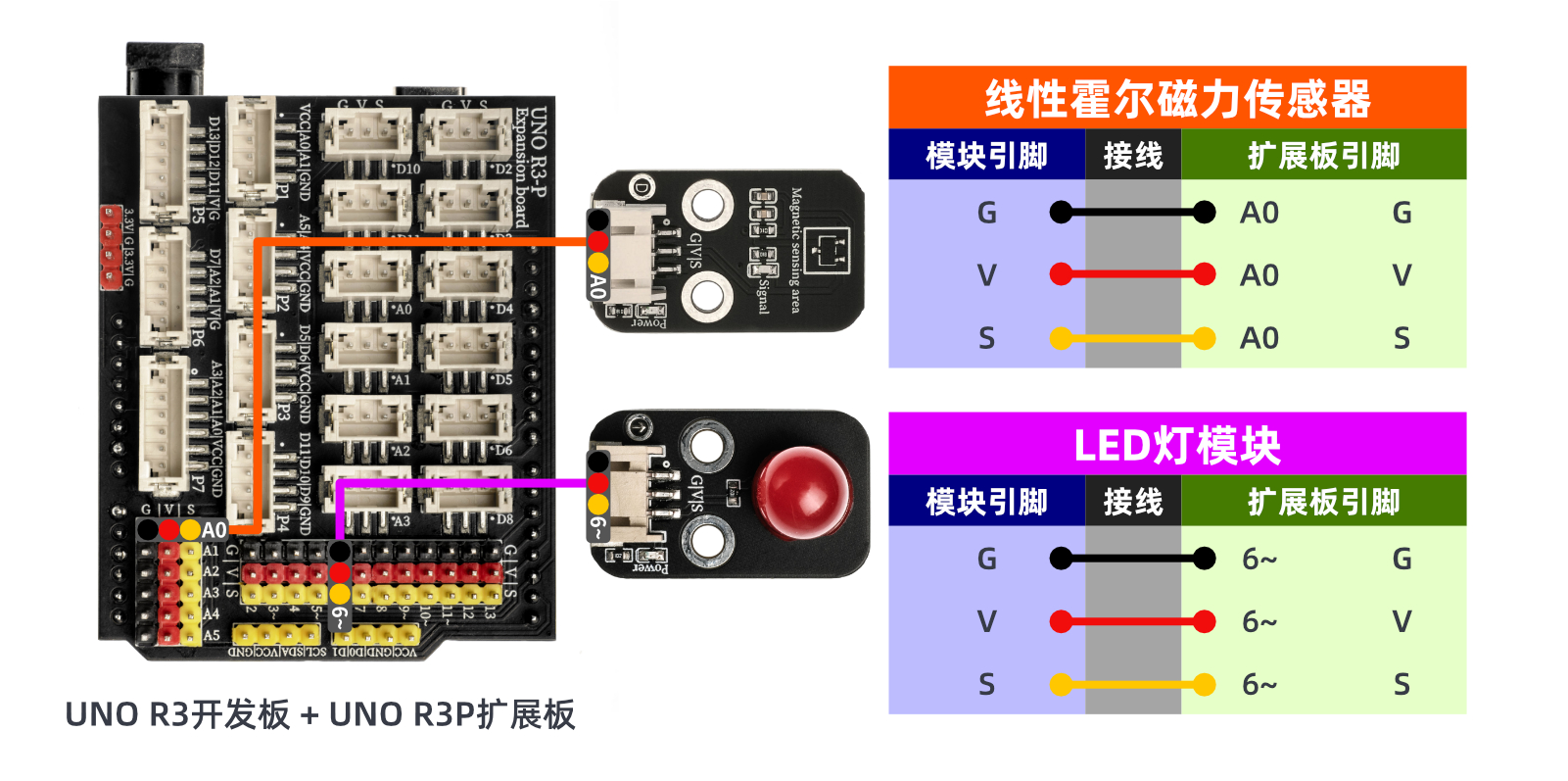

电路接线图:

HS-50P 线性霍尔磁力传感器

HS-50P 线性霍尔磁力传感器


8、视频教程 点这里回到目录

视频教程:点击查看

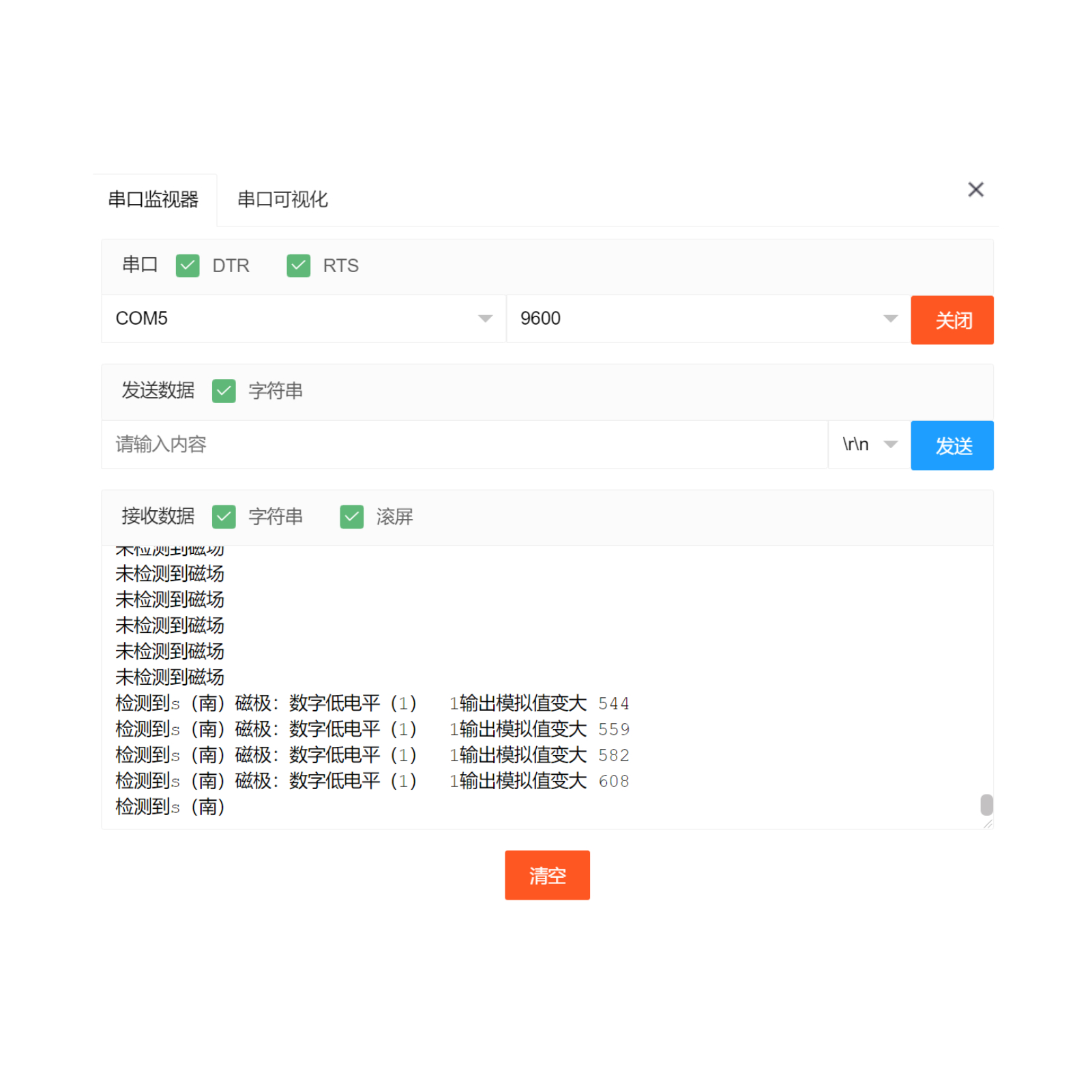

9、测试结论 点这里回到目录

HS-50P 线性霍尔磁力传感器

器件连接好线之后,将上述程序烧录到UNO-R3 PRO开发板之后,接通电源。打开串口监视器,波特率设置为 9600。如果A0引脚的数字值为1且模拟值大于540,串口将打印检测到南磁极,LED灯的亮度设置为最大值(255)。如果A0引脚的数字值为0,串口将打印检测到北磁极,并将LED灯的亮度设置为较小值(10)。如果既不是南极也不是北极,串口打印没有检测到磁场,关闭LED灯。通过实验总结出在无磁场的情况下,输出脚的电压为大约电源电压的一半。当 S 磁极出现在霍尔传感器标记面时, 其输出电压相对应的上升;反之,当 N 磁极出现在霍尔传感器标记面时,其输出电压相对应的下降。
