ESP32-MOC-4M

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 技术规格
  3. 特征
  4. 电路板尺
  5. 开发版解析
  6. 驱动下载及安装
  7. 其它环境安装方法

1、介绍 点这里回到目录

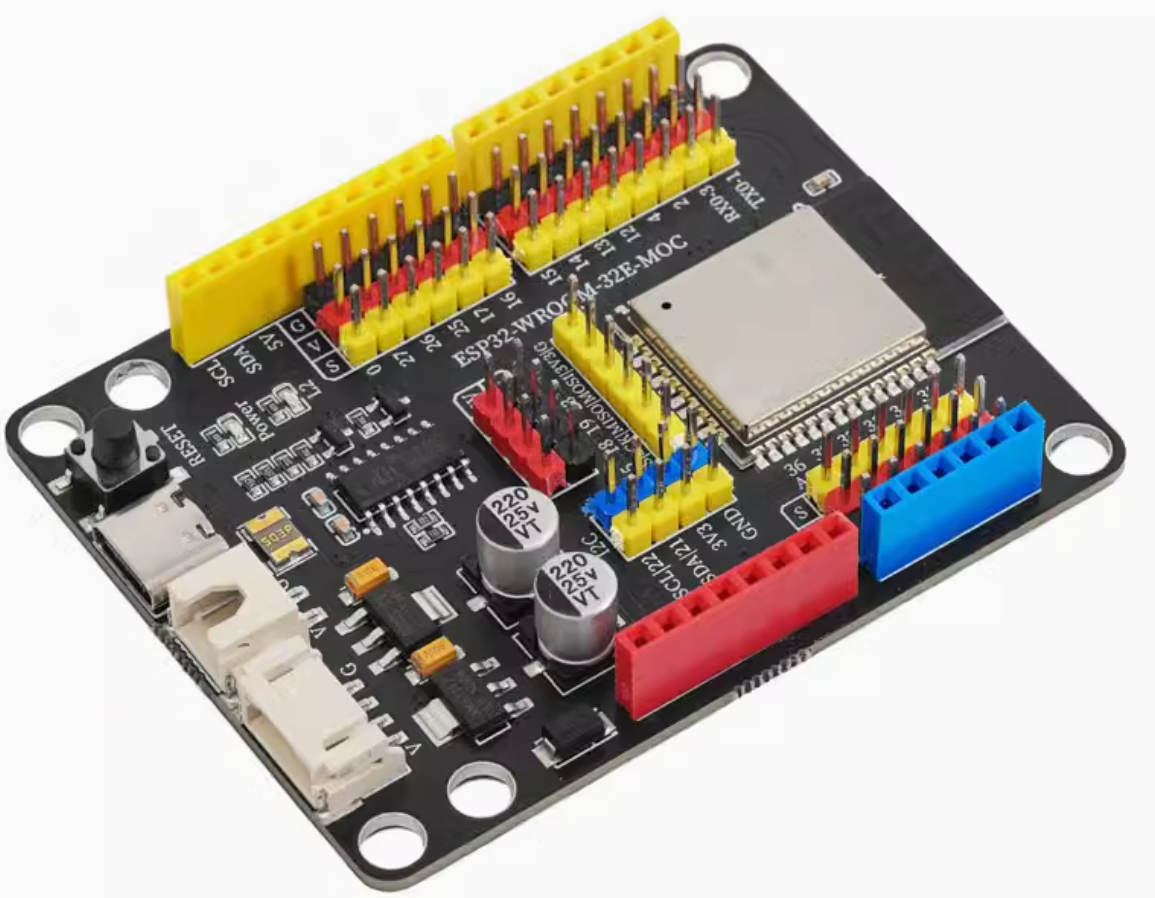

该开发板使用的是乐鑫公司2023年发布的原装全新ESP32-WROOM-32E-N4/N8/N16。相比旧版本,改善了芯片制作工艺,减少了功耗损失,提高了信号质量等,保证了稳定优秀的使用体验。内置主频240MHz的双核Xtensa® 32-bit LX6处理器,448KB ROM,520KB SRAM , 16KB RTC SRAM,外扩Flash可选4M、8M、16M,以及支持丰富的I/O接口,同时支持Arduino等多种常见编程语言,使其拥有强大出色的性能和易用性。

2、技术规格 点这里回到目录

  • 名称:ESP32 UNO开发板
  • 型号:ESP32-W32E-UNO
  • 主控模组:ESP32-WROOM-32E
  • 串口芯片:CH340C
  • 时钟速度:240MHz
  • 外扩Flash:4MB/8M/16M
  • SRAM: 520KB
  • 内置ROM: 448KB
  • 无线传输:WiFi 802.11 b/g/n
  • 蓝牙4.2BR/EDR/BLE标准
  • 工作电压:5V
  • 输入电压:6-12V(DC直流)
  • 直流输出(G|V):5V1A/3.3V1A
  • 下载接口:USB Type-C
  • I/O引脚:26个
  • 支持的编程软件:ArduinolDE,Mixly,mblock, Scratch等
  • 产品尺寸:68*54*15mm

3、特征 点这里回到目录

1、使用的是乐鑫公司2023年发布的原装全新ESP32-WROOM-32E模组
2、加强供电,G|V能够提供最大5V1A/3.3V1A的输出能力
3、板载电路保护和电源选择电路
4、Type-C通信接口,无需区分正反,使用更方便
5、支持DC5525输入接口,允许6-12VDC输入
6、板载2.54间距G|V|S扩展排针接口,免扩展板使用


4、电路板尺寸 点这里回到目录


5、开发板解析 点这里回到目录


6、驱动下载及安装 点这里回到目录

Windows 7、8、10、11 系统 USB 驱动下载及安装方法:点击查看

Mac OS 系统 USB 驱动下载:CH34X USB串行Mac OS驱动程序下载安装说明

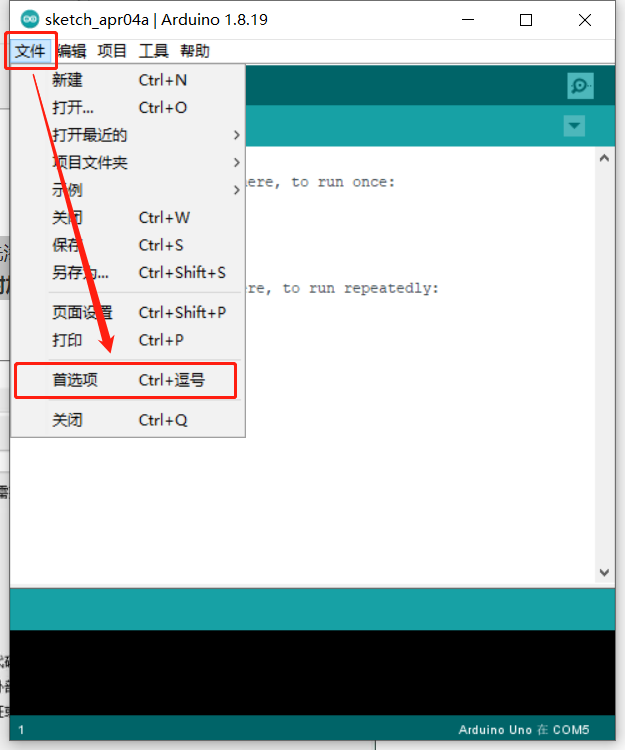

为了能够使用 Arduino IDE 开发 ESP32,你需要向 Arduino IDE 板管理器添加一个额外的源,然后安装 ESP32。我们需要先添加 ESP32 开发板附加网址。打开文件 菜单下的 首选项。

ESP32-MOC-4M

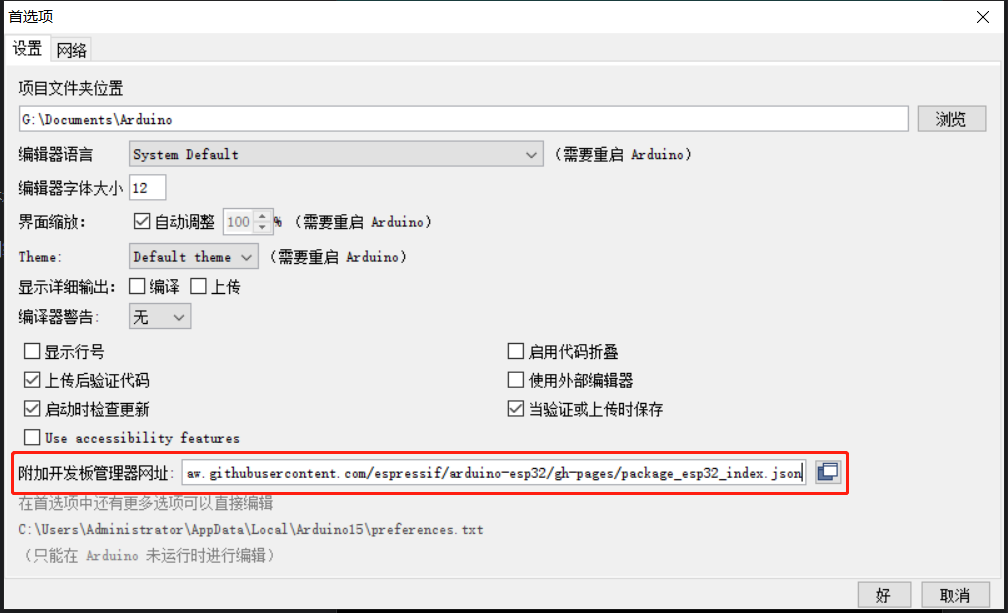

把下面的链接复制粘贴到 附加开发板管理网址 中:

https://espressif.github.io/arduino-esp32/package_esp32_index.json

ESP32-MOC-4M

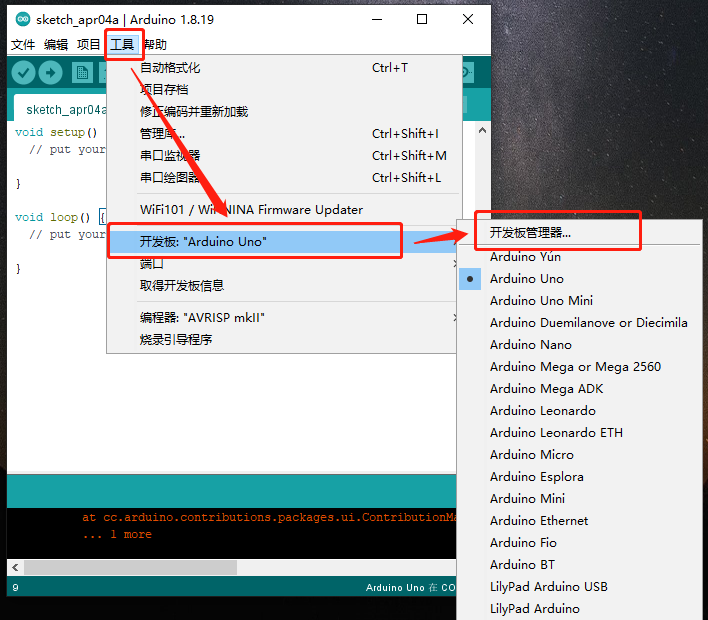

再安装 ESP32 开发板,选择 工具 菜单中的 开发板 -> 开发板管理器...

ESP32-MOC-4M

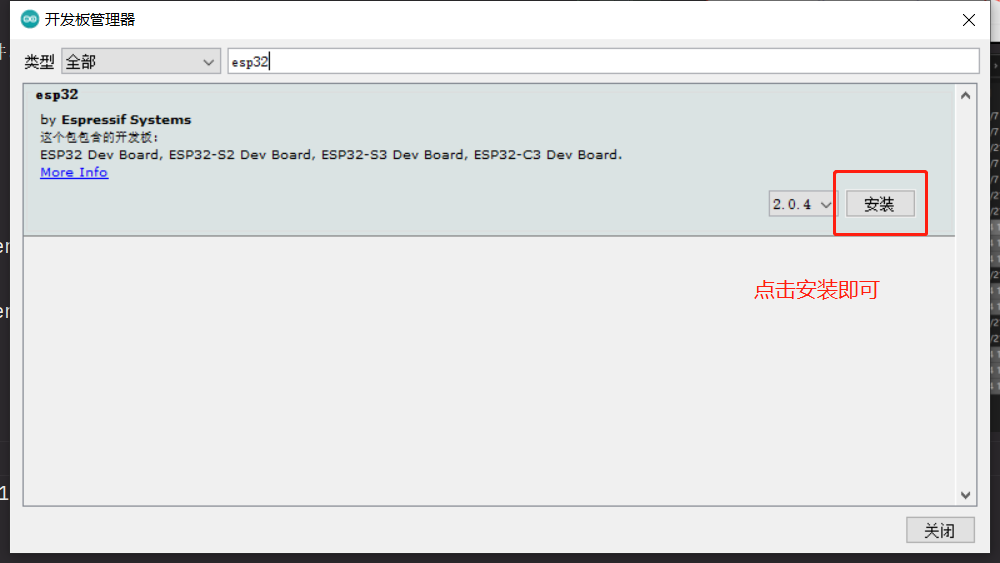

在搜索栏中搜索 esp32,可以看到 esp32 库,选择 2.0.4 版本,点击安装,等待安装完成即可。

ESP32-MOC-4M

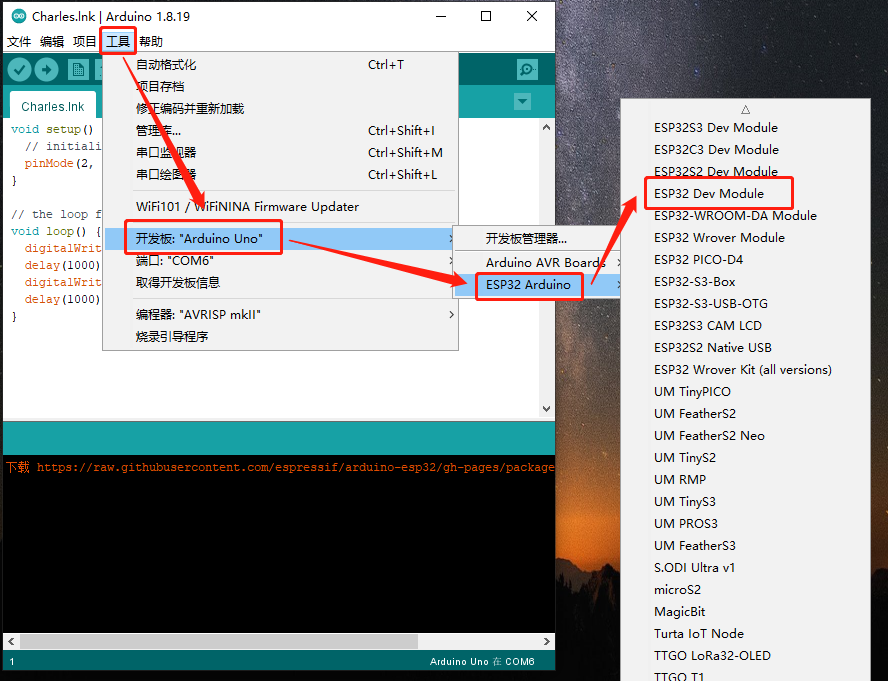

选择对应的开发板 ESP32 Dev Module,

ESP32-MOC-4M

选择好开发板后,工具菜单中就会多出一些选项,如果你不会调试的话,按照默认的即可。

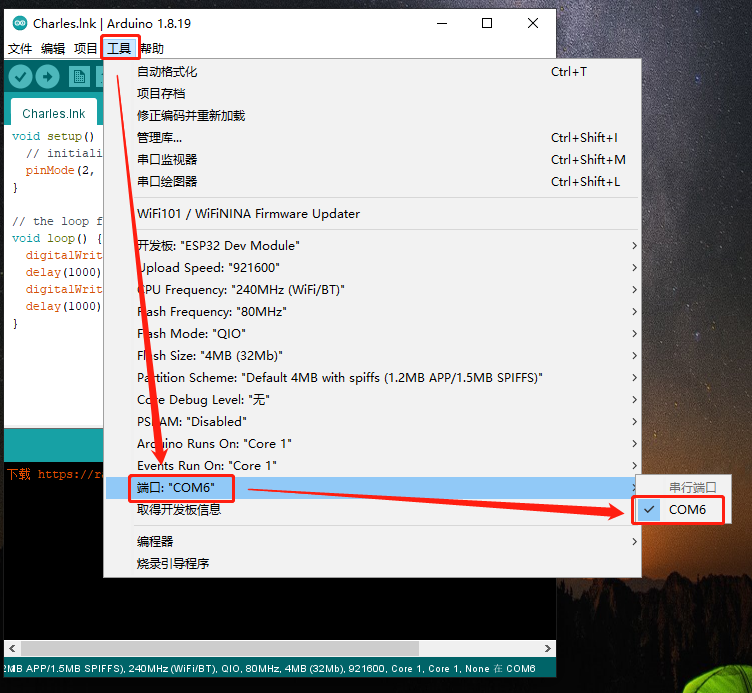

接着,选择 ESP32 对应的端口,

ESP32-MOC-4M

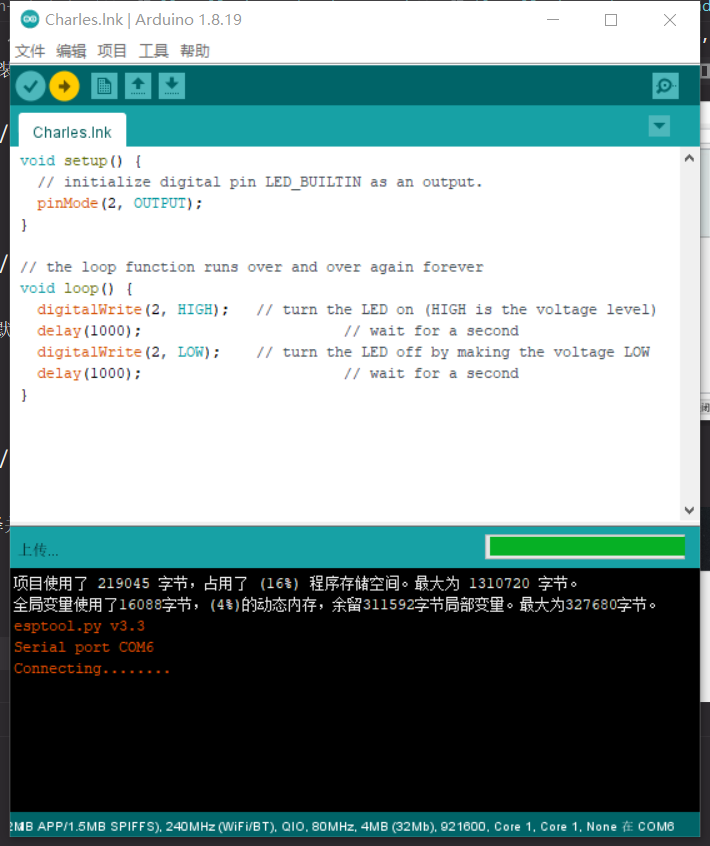

最后,我们打开资料包中 0.开机测试代码中的 Arduino 测试代码,编译并运行,

ESP32-MOC-4M


注意!!!如果以上方法行不通则可以参考以下方法:参考视频
