合宙Air001开发板

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 技术规格
  3. 特征
  4. 电路板尺
  5. 开发版解析
  6. 专用锂电池接口
  7. 传感器及扩展配件接口
  8. 加装扩展板
  9. 驱动下载及安装
  10. 示例搭建及示例程序

1、介绍 点这里回到目录

合宙Air001是一款TSSOP20封装的MCU,采用高性能的32位ARM®Cortex®-M0+内核,内置32Kbytes的Flash和4Kbytes的RAM。芯片集 成多路USART、IIC、SPI等通讯外设,5个16bit定时器以及1路12bit ADC和2路比较器。

2、技术规格 点这里回到目录

  • 内核:采用高性能的32位ARM®Cortex®-M0+内核;
  • 主频:可达48MHz;
  • 存储:内置32Kbytes的Flash和4Kbytes的RAM;
  • 供电电压:1.7-5.5V,超宽范围供电,USB和电池都能直接供电;
  • 振荡器:内嵌可配4/8/16/22.12/24MHz的RC振荡器,无需外挂晶振就能48MHz运行;
  • ADC:一个12位的ADC,支持9个输入通道;
  • 定时器:9个定时器;
  • USART:2个USART;
  • SPI:2个SPI;
  • I2C:1个I2C;
  • 比较器:2个比较器;
  • DMA:3通道DMA,高效数据处理;
  • 功耗:待机功耗低至2μA。
合宙Air001开发板

3、特征 点这里回到目录


4、电路板尺寸 点这里回到目录

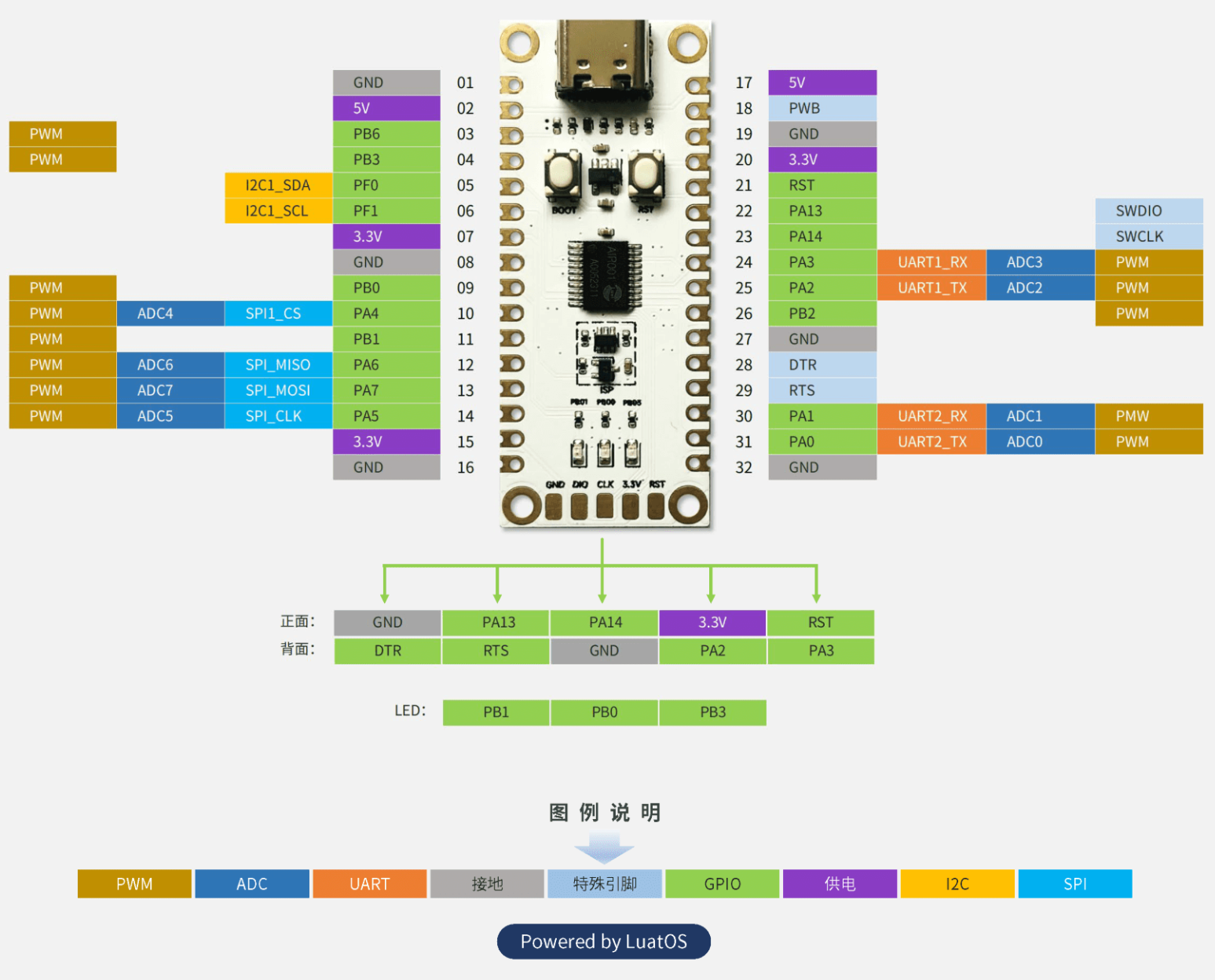

5、开发板解析 点这里回到目录


7、传感器及扩展配件接口 点这里回到目录


9、驱动下载及安装 点这里回到目录

Windows 7、8、10、11 系统 USB 驱动下载及安装方法:点击查看

Mac OS 系统 USB 驱动下载:CH34X USB串行Mac OS驱动程序下载安装说明

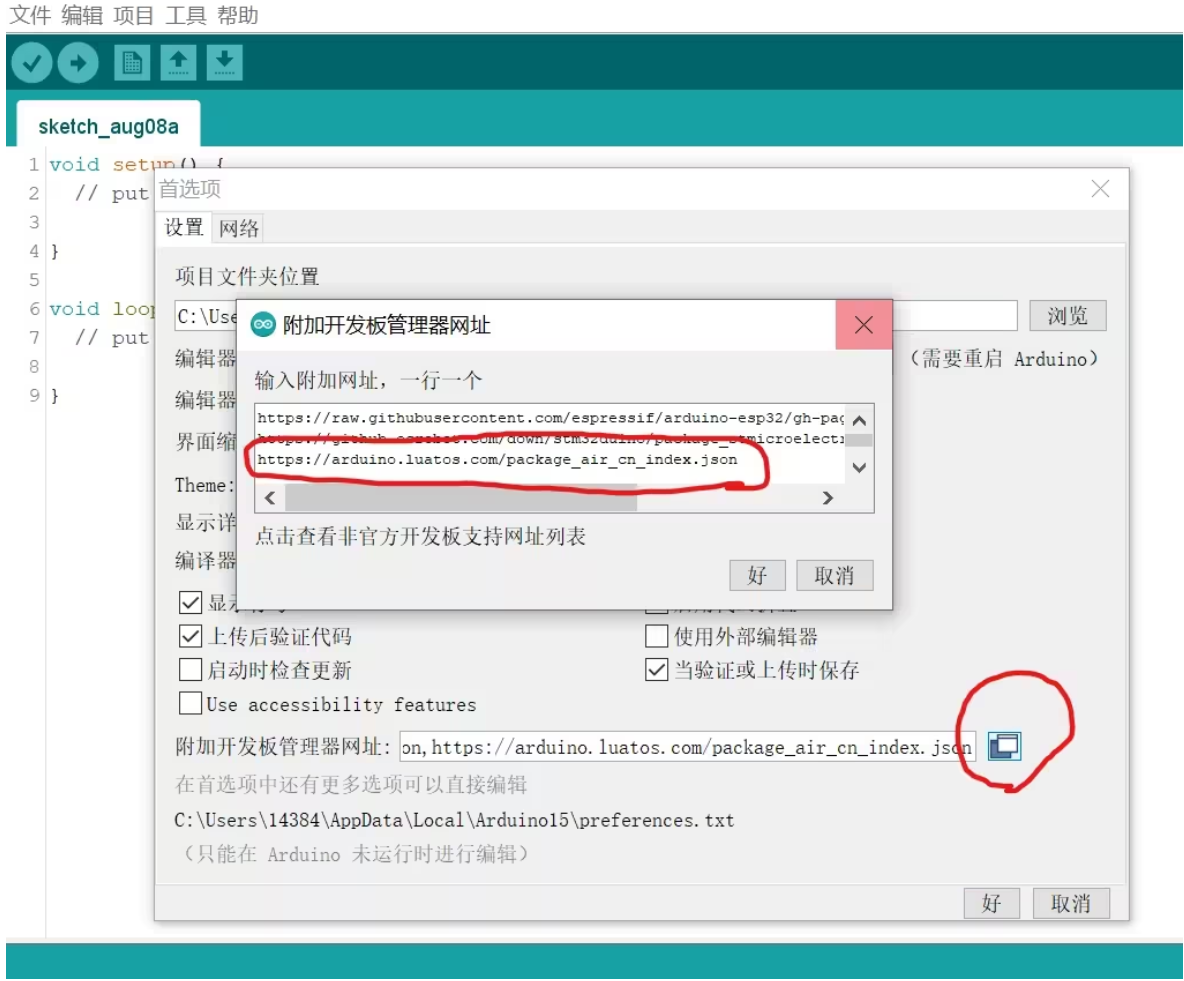

配置环境,先打开arduino,左上角“首选项”-里找到附加开发板管理器网址,点开之后把这串网址复制进去就可以了

https://arduino.luatos.com/package_air_cn_index.json

详情见下图:

合宙Air001开发板

添加附加开发板管理器网址
然后就在顶部“工具”-“开发板”-“开发板管理器”里面

合宙Air001开发板

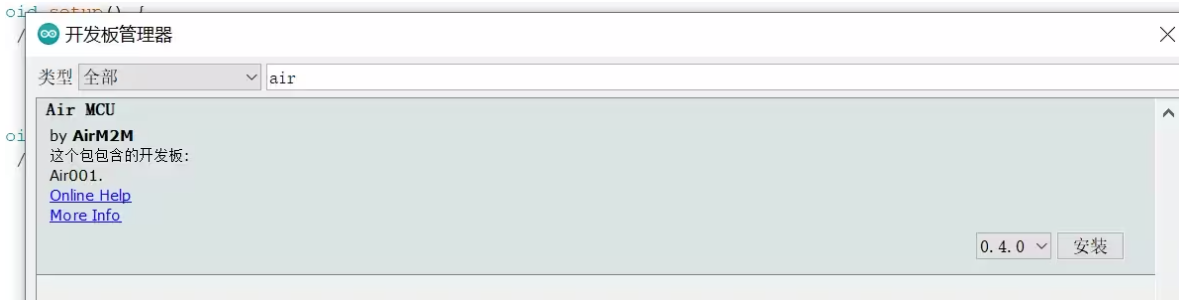

搜索“air”就能找到air001了

合宙Air001开发板
然后就是漫长的下载过程,等待下载结束之后就能使用arduino给air001写程序了


10、示例搭建及示例程序 点这里回到目录


点这里回到目录
