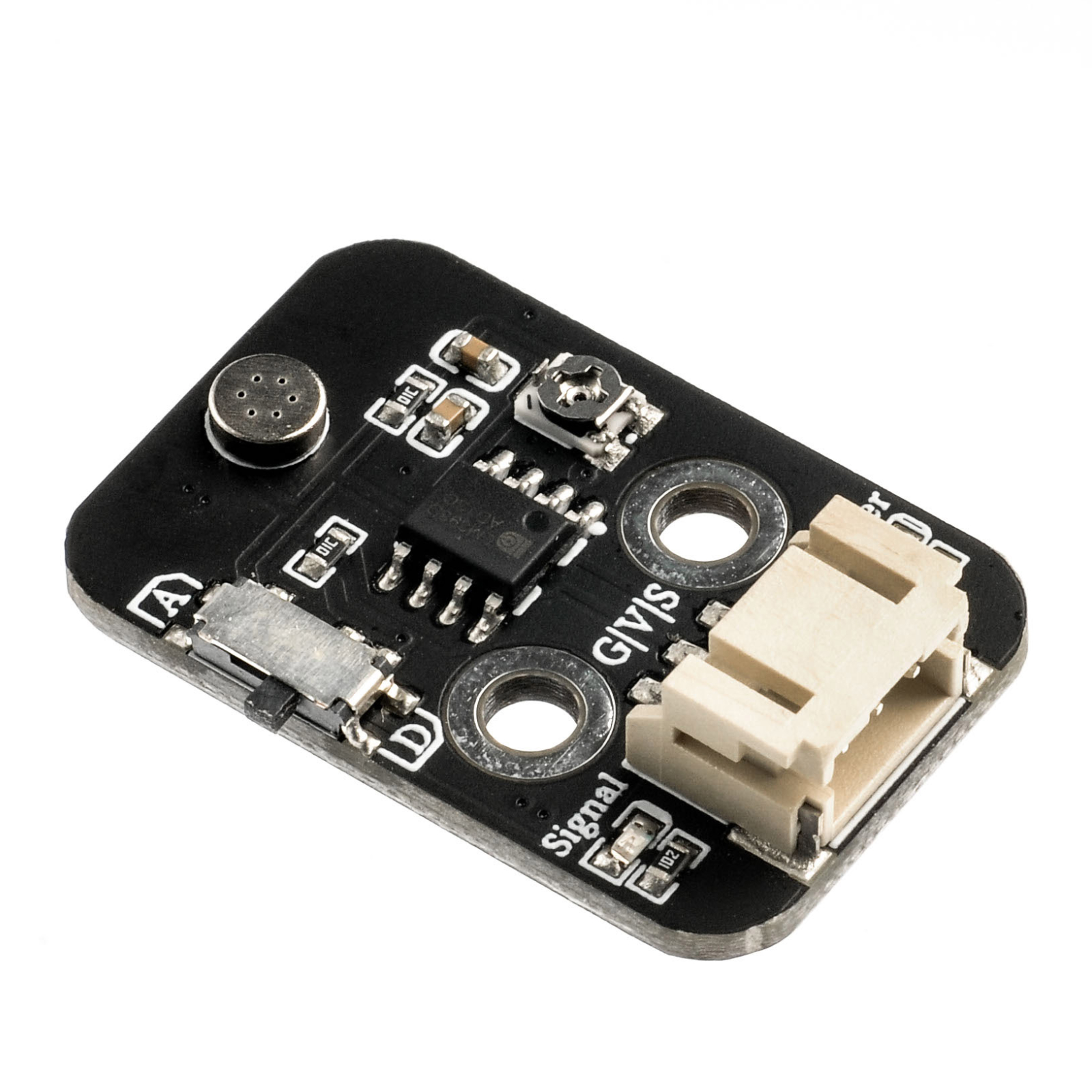

HS-S05P 声音传感器
1、介绍 点这里回到目录
声音传感器模块的作用相当于一个话筒(麦克风)。它用来接收声波，显示声音的振动图象，但不能对噪声的强度进行测量。该传感器内置一个对声音敏感的电容式驻极体话筒。声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。这一电压随后被转化成0-5V的电压，经过A/D转换被数据采集器接受，并传送给主控芯片。

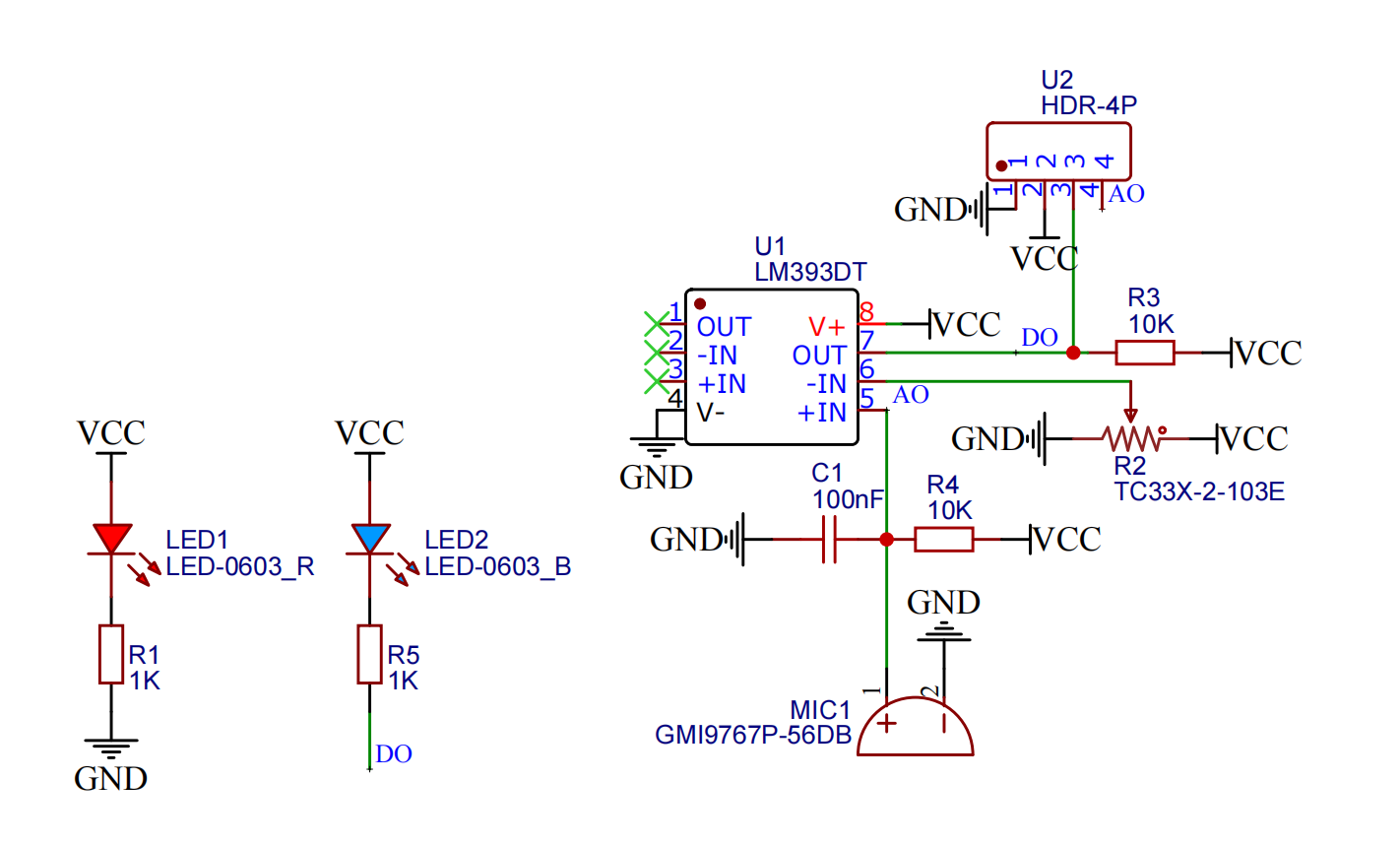

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
| A | 模拟信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 3P端子
-
安装方式：双螺丝固定

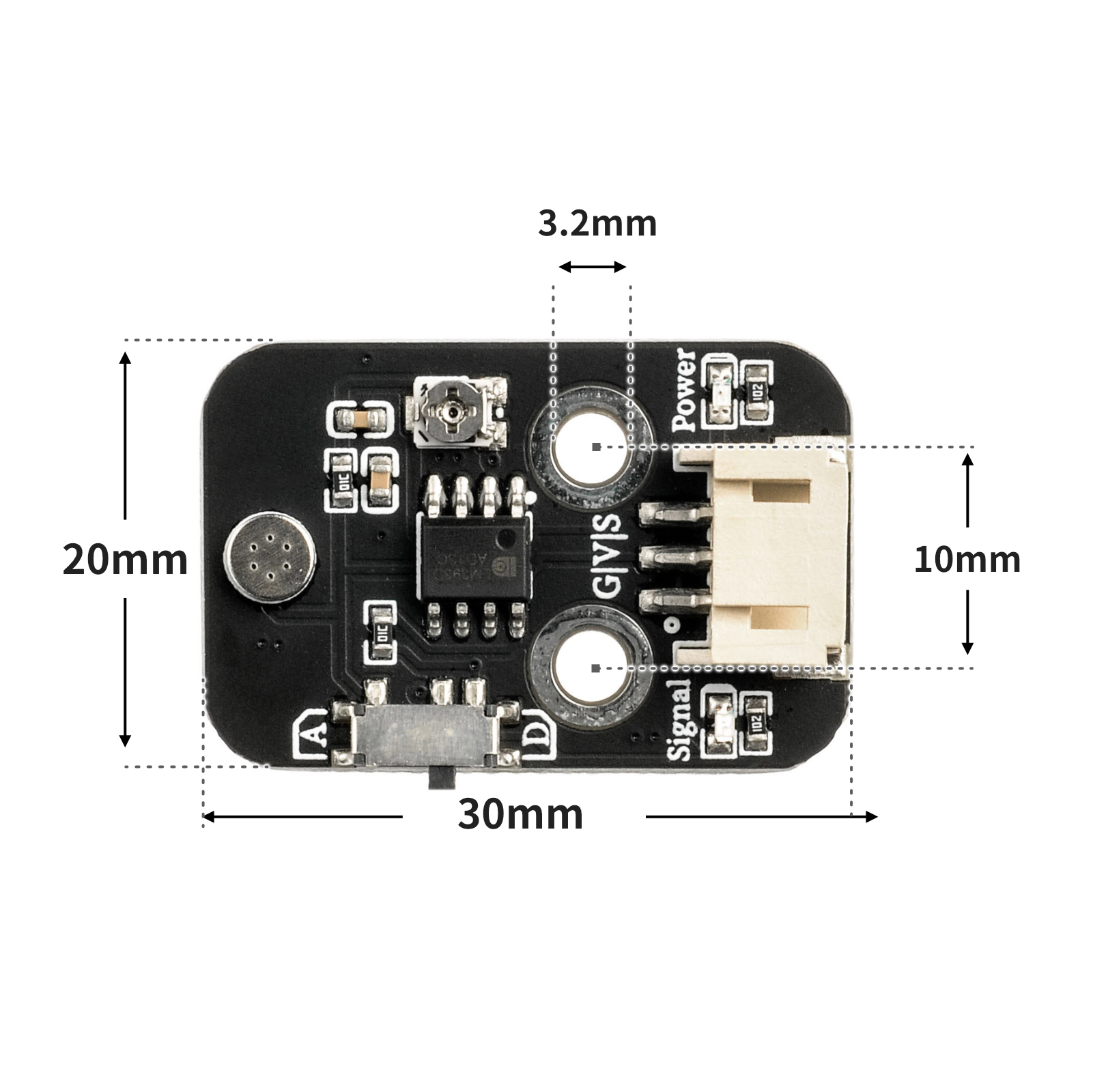

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：点击下载
//声音传感器A口接A0口S脚，声音传感器s口不接跳线，led灯模块接D6口。
int value_A;
void setup(){
Serial.begin(9600);//设置波特率9600
pinMode(A0, INPUT);//设置模拟A0口模式，INPUT为输入，
pinMode(6, OUTPUT);//设置数字6口模式，OUTPUT为输出，
}
void loop(){
value_A = analogRead(A0);//读取声音传感器模拟值
Serial.print(" 声音传感器模拟口值：");
Serial.println(value_A);//打印声音传感器模拟值
//保证安静环境下声音传感器模拟口
if (value_A > 13 || value_A < 9) {//声音传感器是否大于或者小于设置的阈值
digitalWrite(6,HIGH);//led灯亮
delay(1000);//暂停1s
} else {
digitalWrite(6,LOW);//led灯熄灭
}
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
import time
adc32.atten(machine.ADC.ATTN_11DB)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if adc32.read_u16() >= 40000:
pin4.value(1)
time.sleep_ms(500)
else:
pin4.value(0)

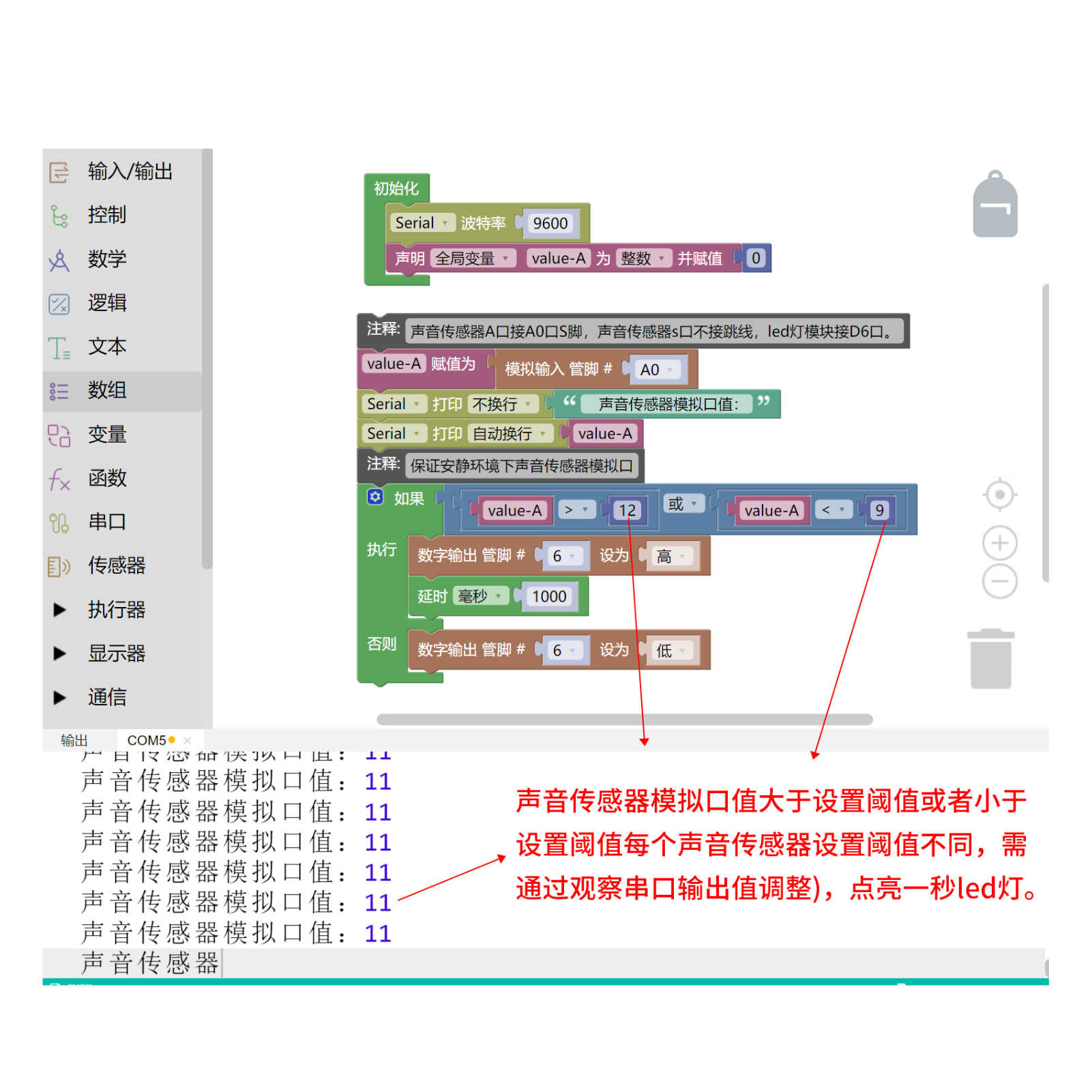

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序（UNO开发板）：点击下载

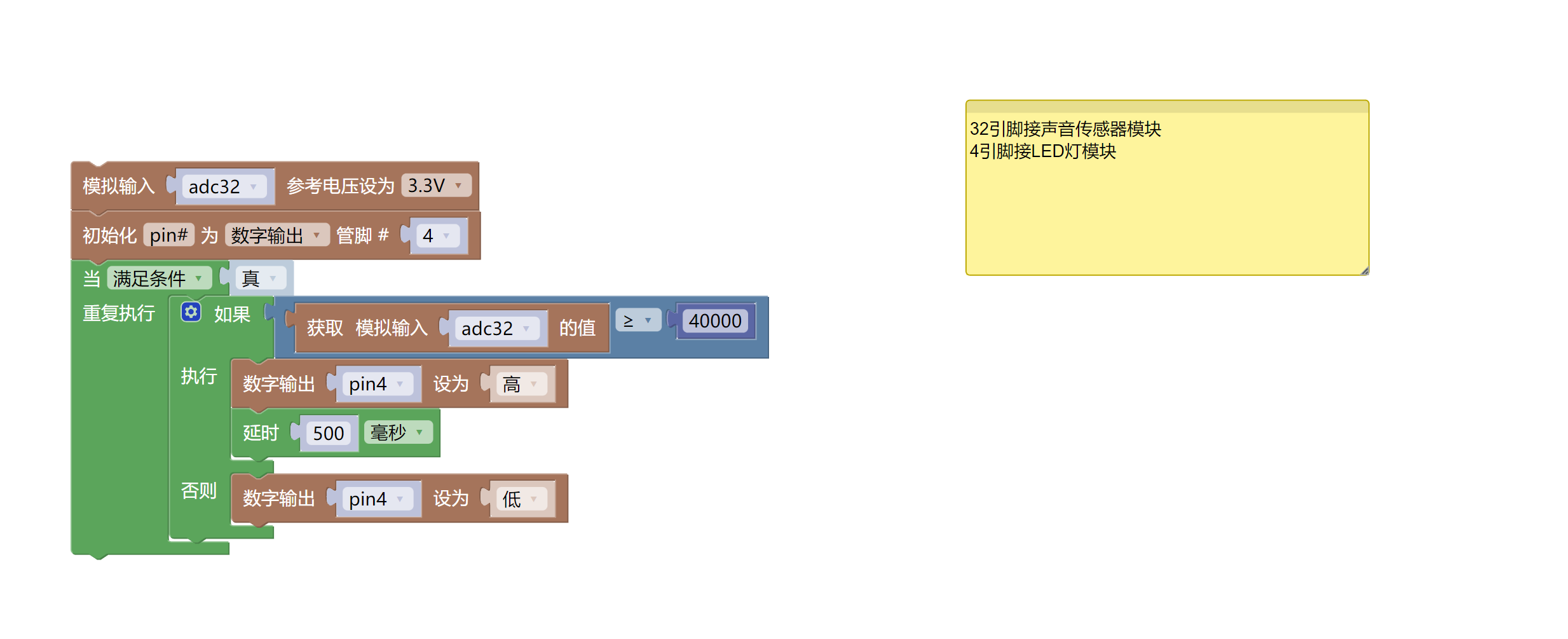

示例程序（ESP32开发板）：点击下载

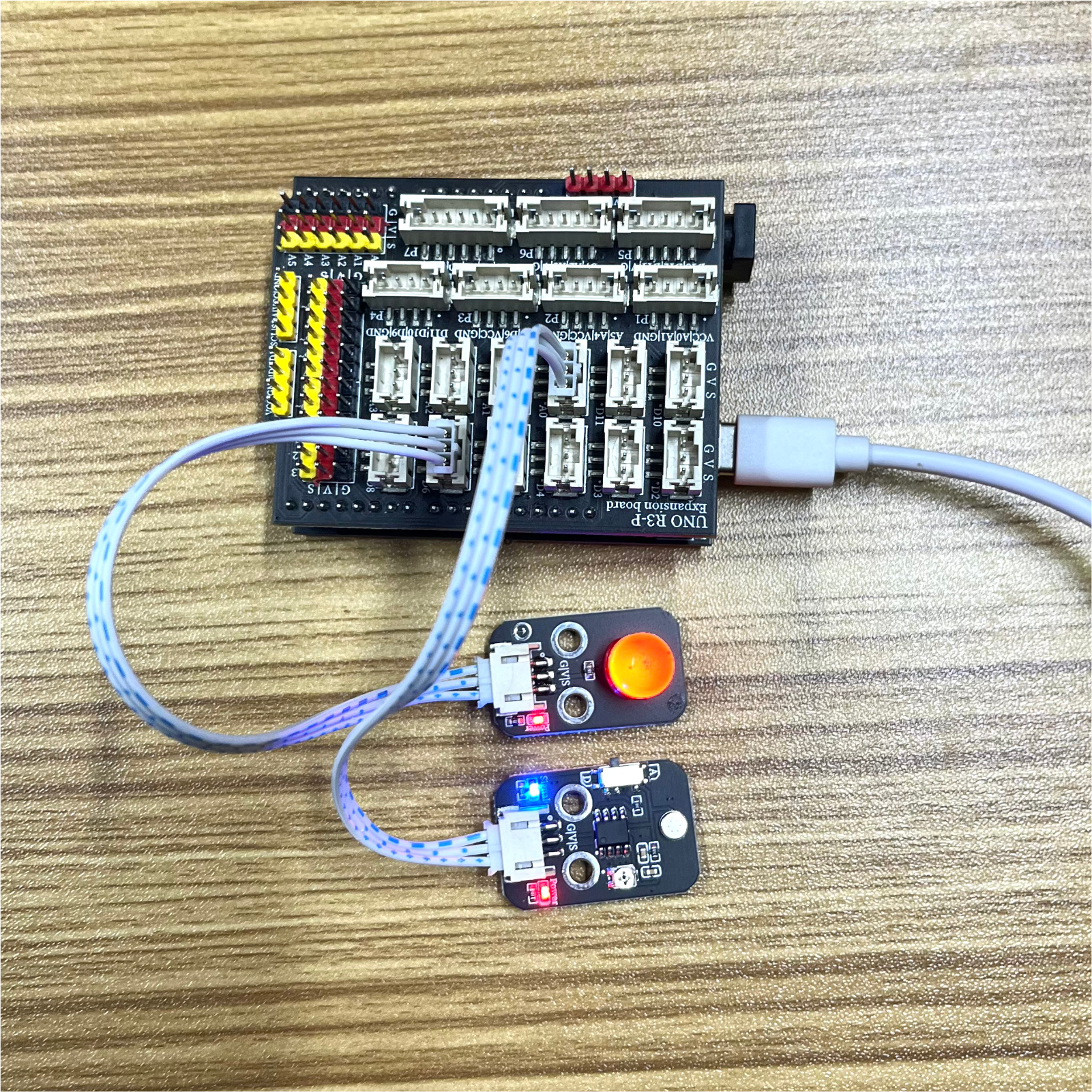

7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- LED灯模块（HS-F08P）*1
- 声音传感器模块（HS-S05P）*1
- PH2.0 端子转杜邦线 *2条
- PH2.0 双头端子线 *2条

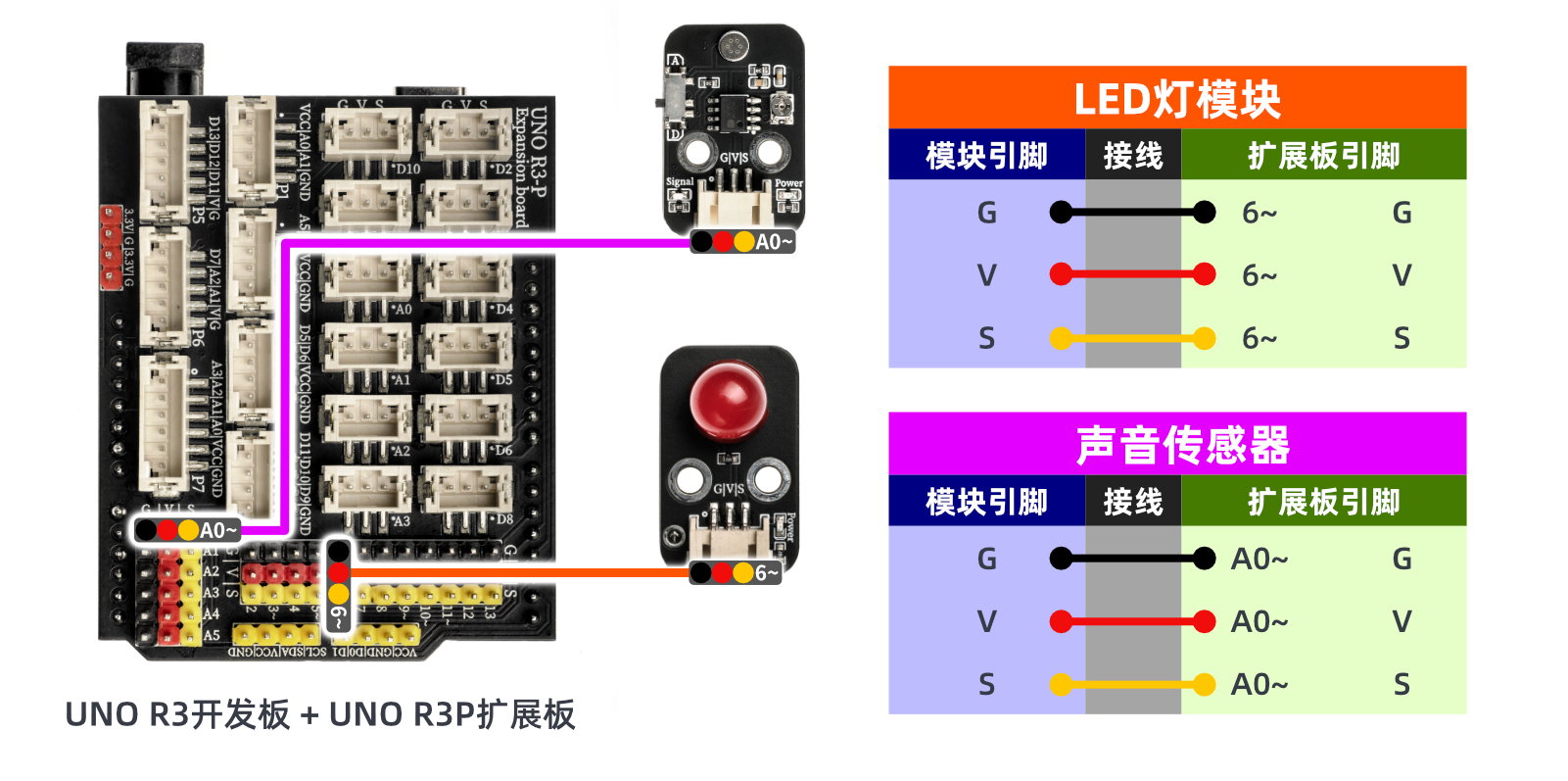

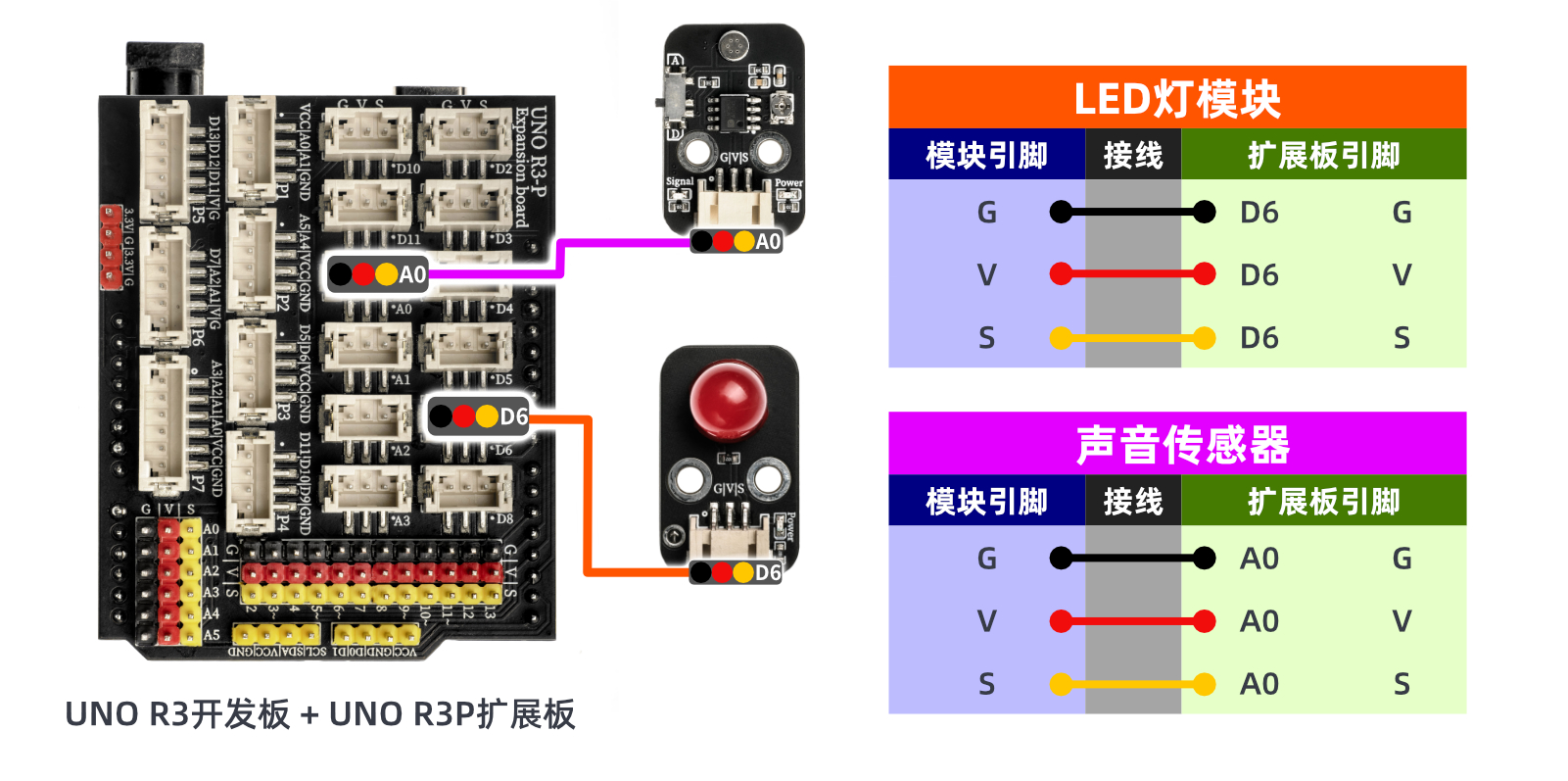

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

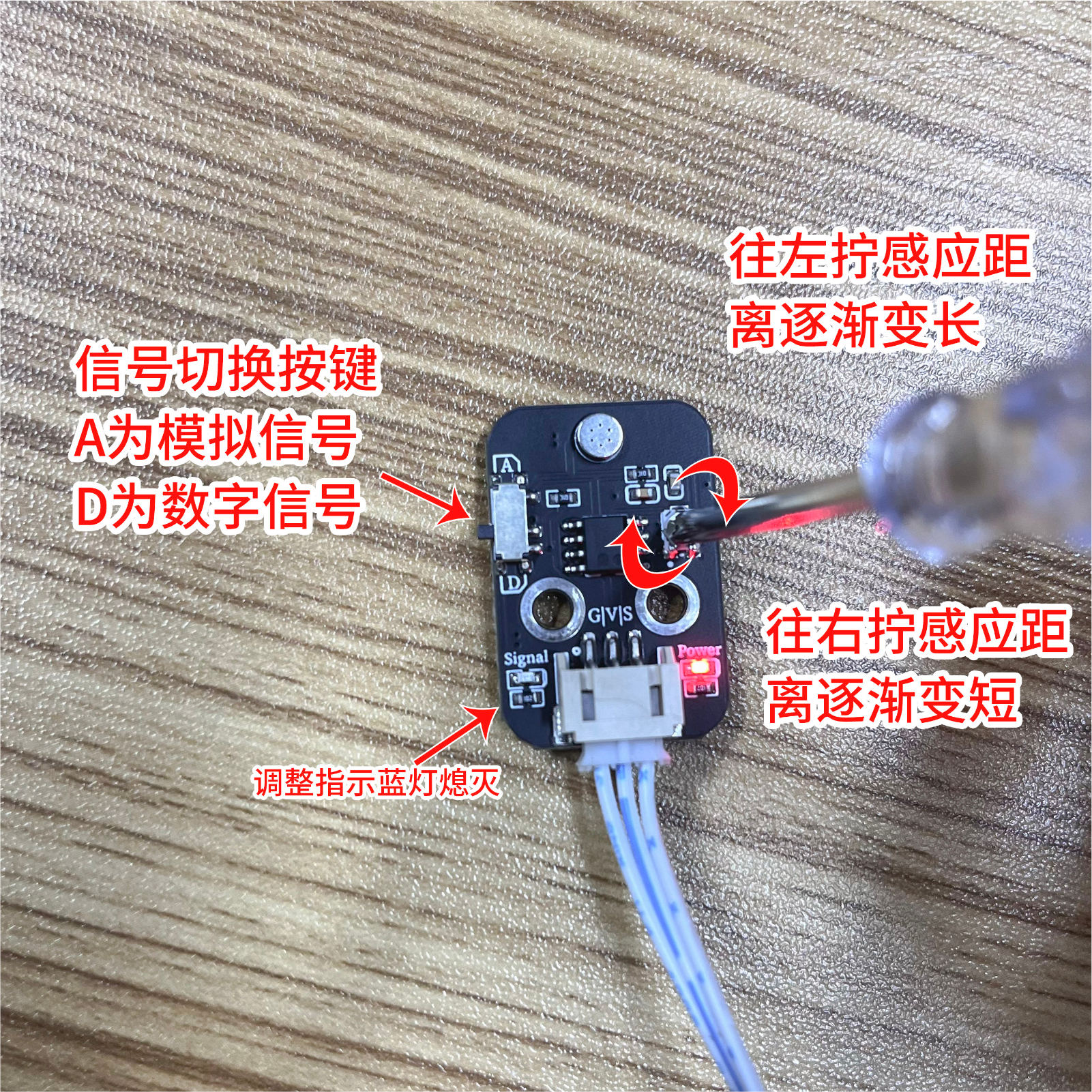

在声音传感器通电的情况下，用小螺丝刀调节模块的电位器，顺时针调节模块背面电位器使信号蓝灯熄灭。注意:红外避障模块的红外发射和接收探头对受环境光干扰较大，请不要在阳光太强的环境下调试。
器件连接好线之后，将上述程序上传到Arduino uno开发板之后，顺时针调节模块背面电位器使信号蓝灯熄灭，打开串口监视器，在安静环境下观察串口输出值大小范围，先设置一个阈值大于串口输出的模拟值（最大值），并且再设置一个阈值小于串口输出的模拟值（最小值），修改完阈值再上传程序。声音传感器模块通过声音的大小或者震动的大小来输出模拟值 A 口为读取模拟值的接口（可对着声音传感器咪头吹气或者发声），当模拟值在最大阀值与最小阈值范围内时，输出低电平，声音传感器信号蓝灯不亮，led熄灭；如果当模拟值大于最大阀值且小于最小阈值时输出高电平，声音传感器信号蓝灯亮起，led灯亮一秒。
