HS-UNO-EXP2
1、介绍 点这里回到目录

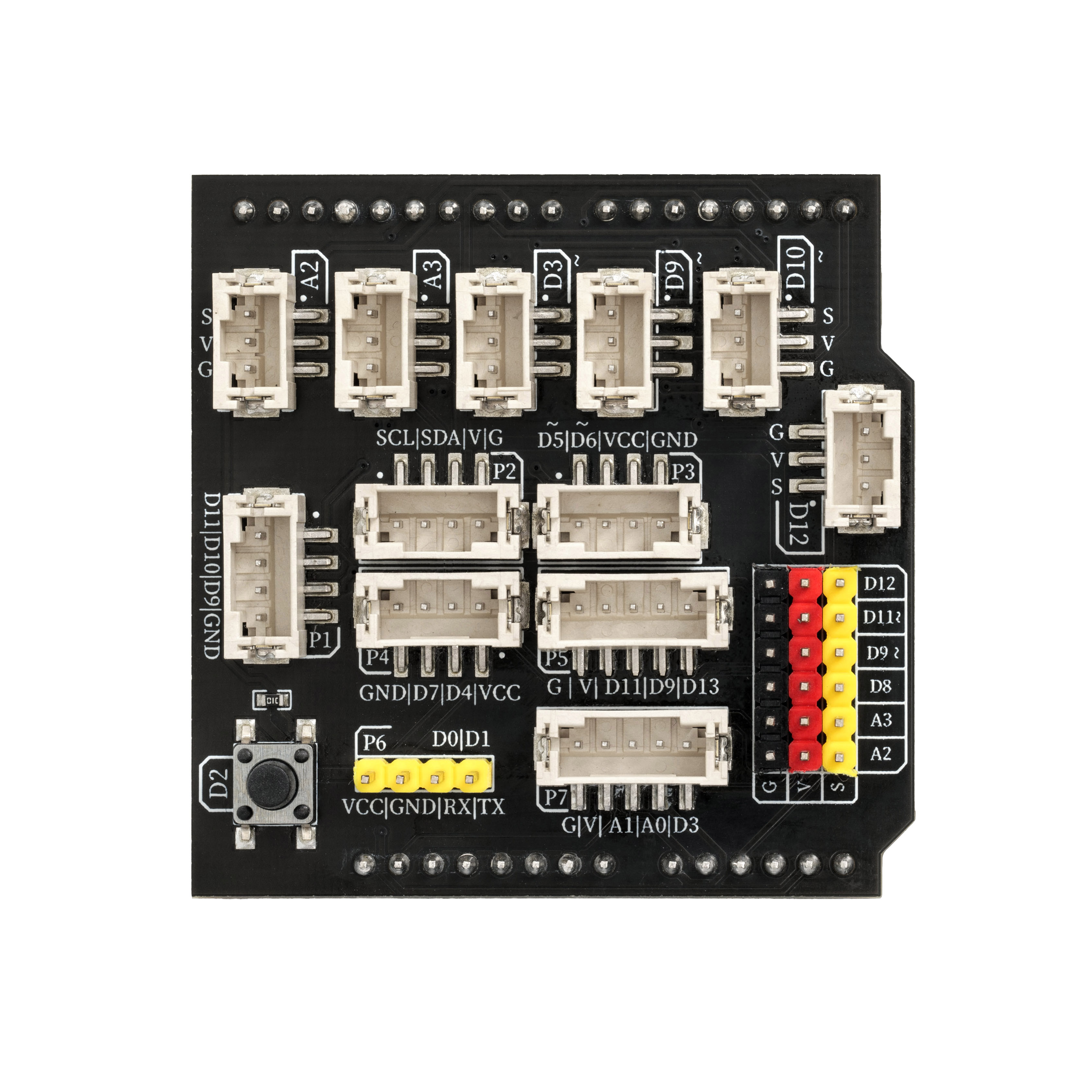

HS-UNO-EXA2(扩展板)是根据开发板Arduino Uno开发板设计的配套扩展板，把开发板的引脚引出来集成在一块PCB电路板上。该扩展板兼容本所有的HELLO STEM UNO系列的开发板。电路板上设有PH2.0接口的同时也保留有排针，满足使用者的不同接线需求。可以达成接线方便同时防止使用者接错杜邦线排针导致电路板烧毁的情况。还可以让使用者灵活的增加和减少外接扩展模块。所以使用该模块能到达方便快捷同时又避免接错杜邦线导致电路板烧毁的情况！
2、特征 点这里回到目录
- 1、设有数字IO口排针（引脚号从D8-D12），模拟IO（引脚号从A2-A3）口排针，串口通信排针接口P6。（可以满足使用杜邦线接插扩展模块的需求）
- 2、设有4个数字IO口PH2.0 3P座子（D3,D9,D10,D12）和2个模拟IO口PH2.0 3P座子（A2,A3）同时还有4个PH2.0 4P座子,2个PH2.0 5P座子。
- 3、一个接开发板D2引脚的按键
3、扩展板解析 点这里回到目录
- 数字IO口PH2.0 3P座子（D3,D9,D10,D12）和数字IO口排针（D9-D112）
可以指定这些IO口为数字输出即输出高电平或者低电平。D3管脚可以当硬件中断管脚使用。D3,D10管脚可以输出模拟信号。
- 模拟IO口PH2.0 3P座子（A2-A3）和模拟IO口排针（A2-A3）
可以指定这些IO口模拟输入和模拟输入。模拟输入返回的值为（0-1023）。模拟输出的值为（0-255）。
- P1、P2、P3、P4座子
该座子方便与一些用PH2.0 4P接口的配套模块对接。
- P5、P7座子
该座子方便与一些用PH2.0 5P接口的配套模块对接。
- P6排针
可以与一些使用串口通信的模块对接通信。
- D2按键
使用触发按键连接开发板2引脚，可以通过程序使之工作。
