HS-S43P 触摸感应传感器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

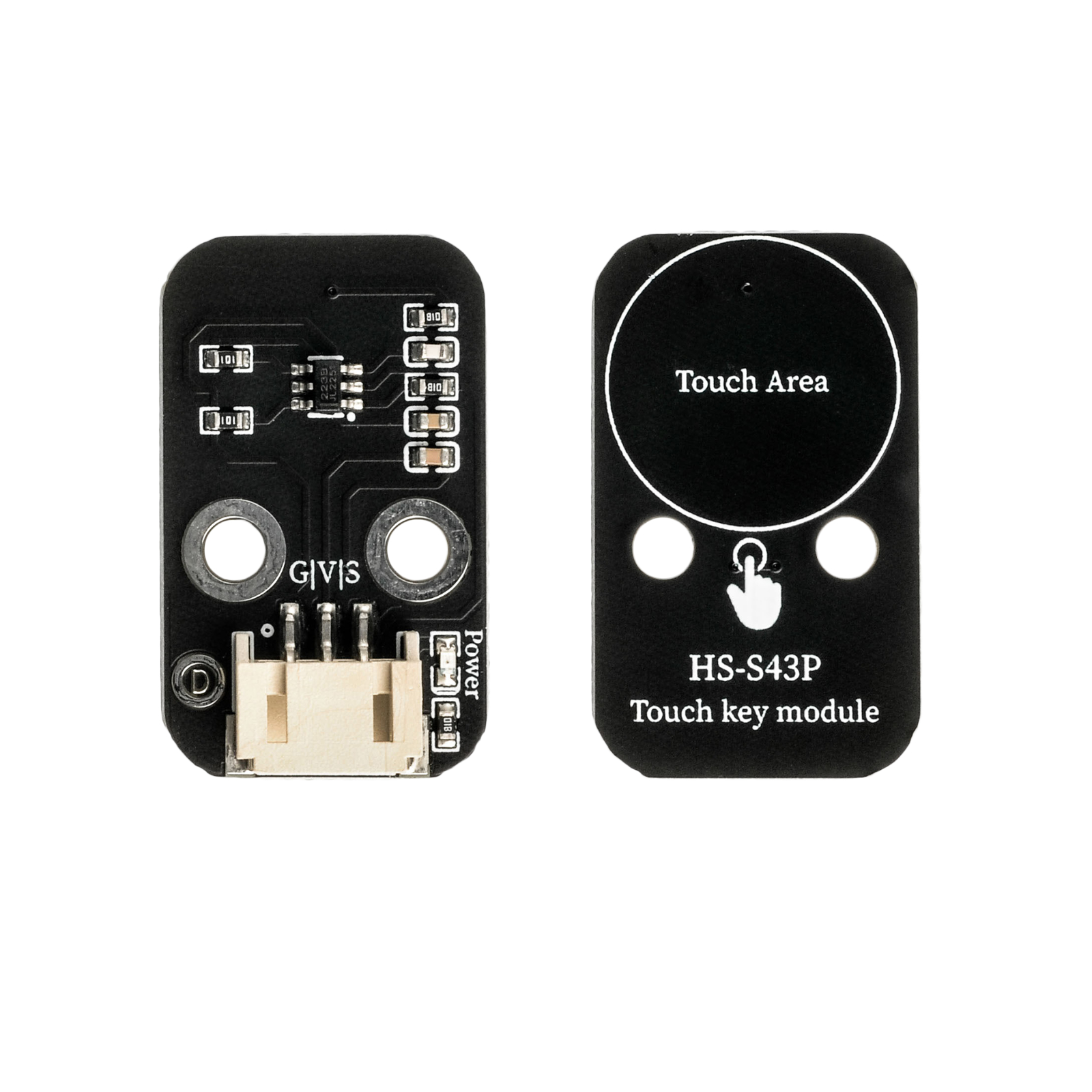

1、介绍 点这里回到目录

触摸传感器是一个基于电容感应的原理制作的触摸开关模块。人体或金属触碰传感器的镀金接触面会被感应到,除了与金属面的直接触摸,隔着一定厚度的塑料、玻璃等材料的接触也可以被感应到,感应灵敏度随接触面的大小和覆盖材料的厚度有关。 模块有2种输出模式,可使用改变焊接跳线进行切换。在模块上会有一个用于改变模式的短路点,焊接上面两个的两个短路点,模块的模式会切换为开关模式,这个时候可以用于制作不太复杂触摸控制的台灯。短路下面两个短路点,模块的模式会切换为按键,此时可以用来代替实体按键。 注意事项:使用时模块需要离固定面有一定高度,避免接触产生信号误差。请勿直接握住触摸传感器,会导致背部电容升温,以免烫伤。


2、原理图 点这里回到目录

`

HS-S43P 触摸感应传感器


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0端子线

  • 安装方式:双螺丝固定

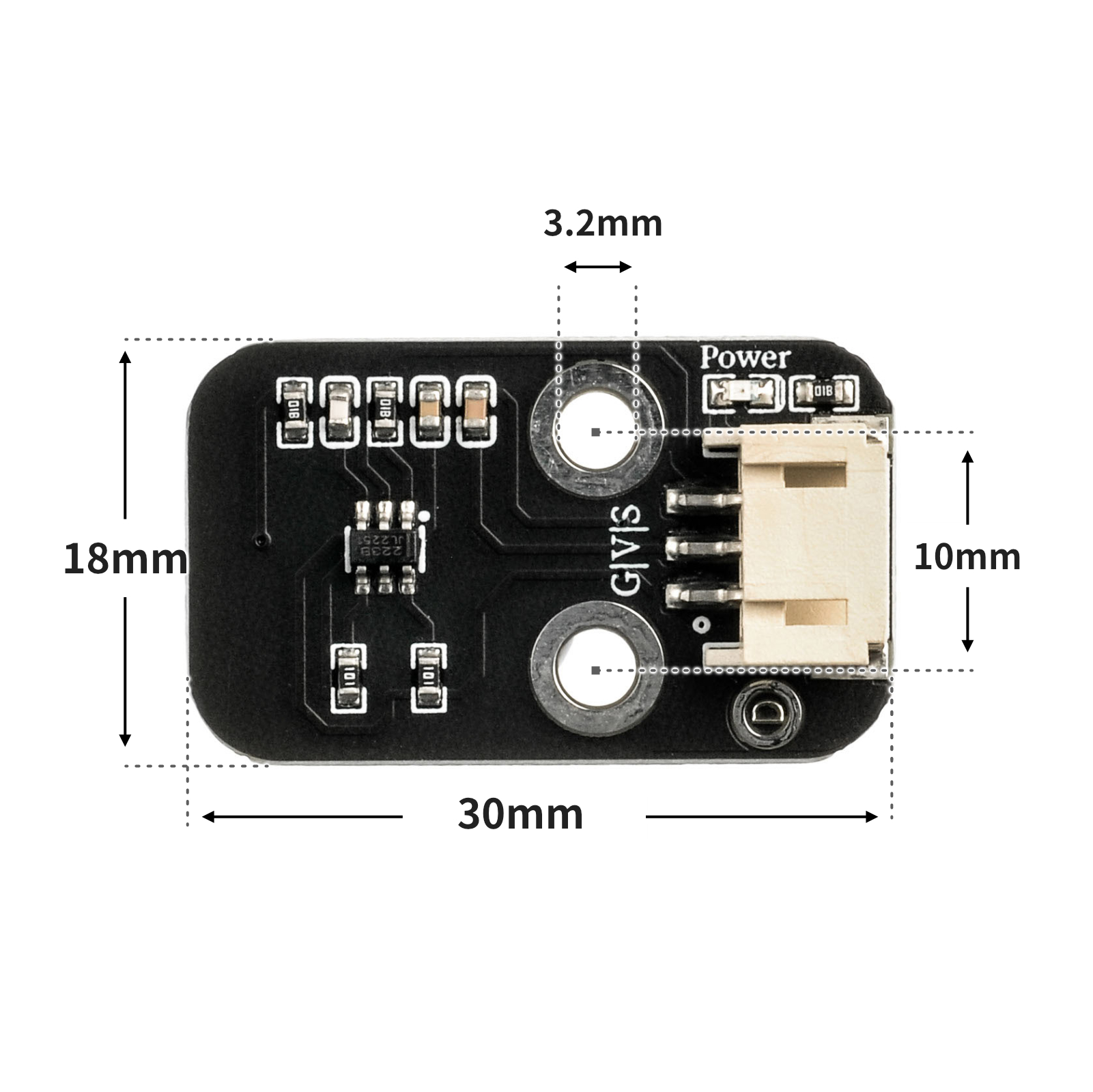

4、电路板尺寸 点这里回到目录

HS-S43P 触摸感应传感器


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

int led = 6;
void setup() {
  Serial.begin(9600);
  pinMode(2, INPUT);
}

void loop() {
  //触摸开关控制led灯亮与灭;led灯模块接D6;触摸开关接D2;
  if (digitalRead(2) == 0) {
    pinMode(led, OUTPUT);
    digitalWrite(led, HIGH);
    Serial.println(String("led亮:") + String(digitalRead(2)));

  } else {
    pinMode(led, OUTPUT);
    digitalWrite(led, LOW);
    Serial.println(String("led熄灭:") + String(digitalRead(2)));

  }

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 0:
pin4.value(1)
else:
pin4.value(0)

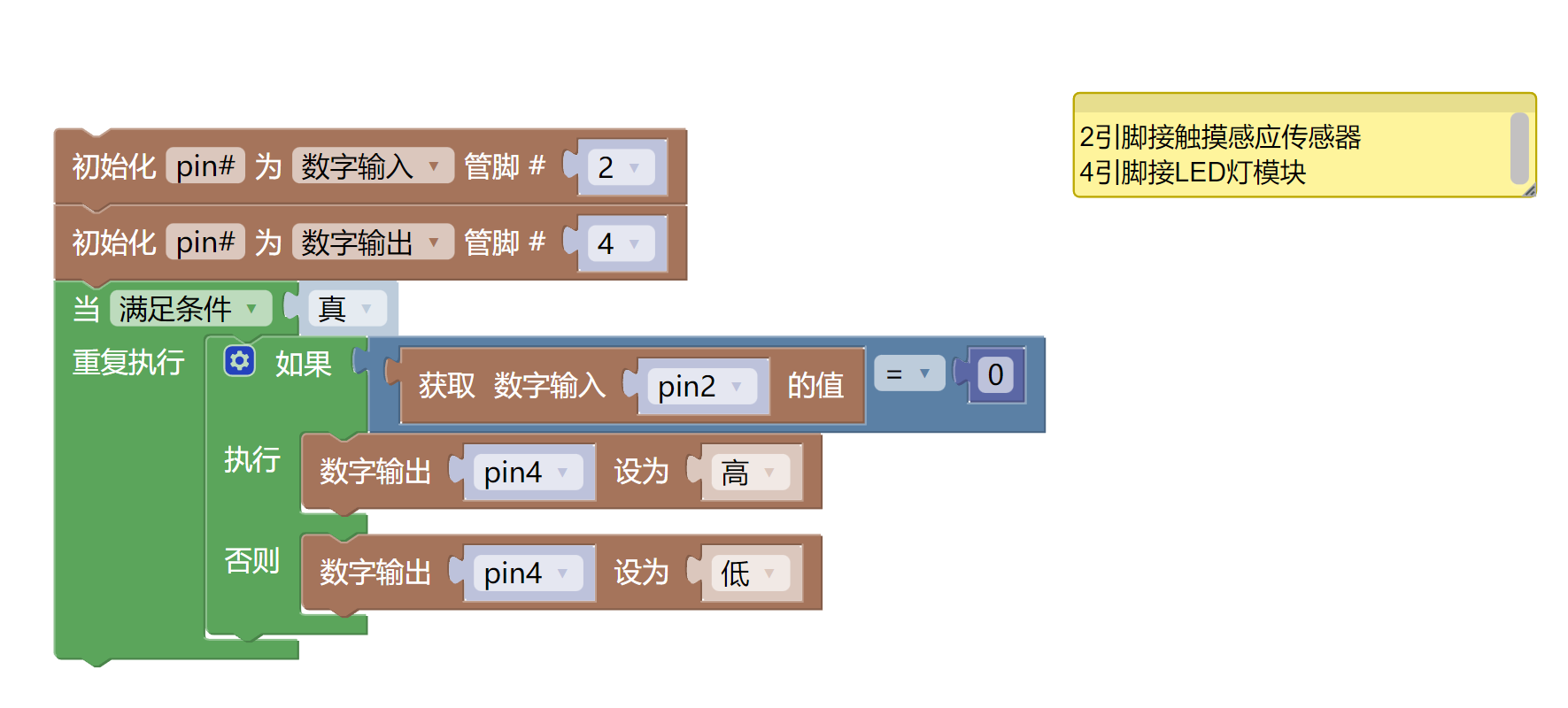

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序(UNO开发板):点击下载

HS-S43P 触摸感应传感器

示例程序(ESP32开发板):点击下载

HS-S43P 触摸感应传感器


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • LED灯模块(HS-F08P)*1
  • 触摸感应传感器(HS-S43P)*1
  • PH2.0 3P端子转杜邦线 *2 或 PH2.0 3P双头端子线 *2

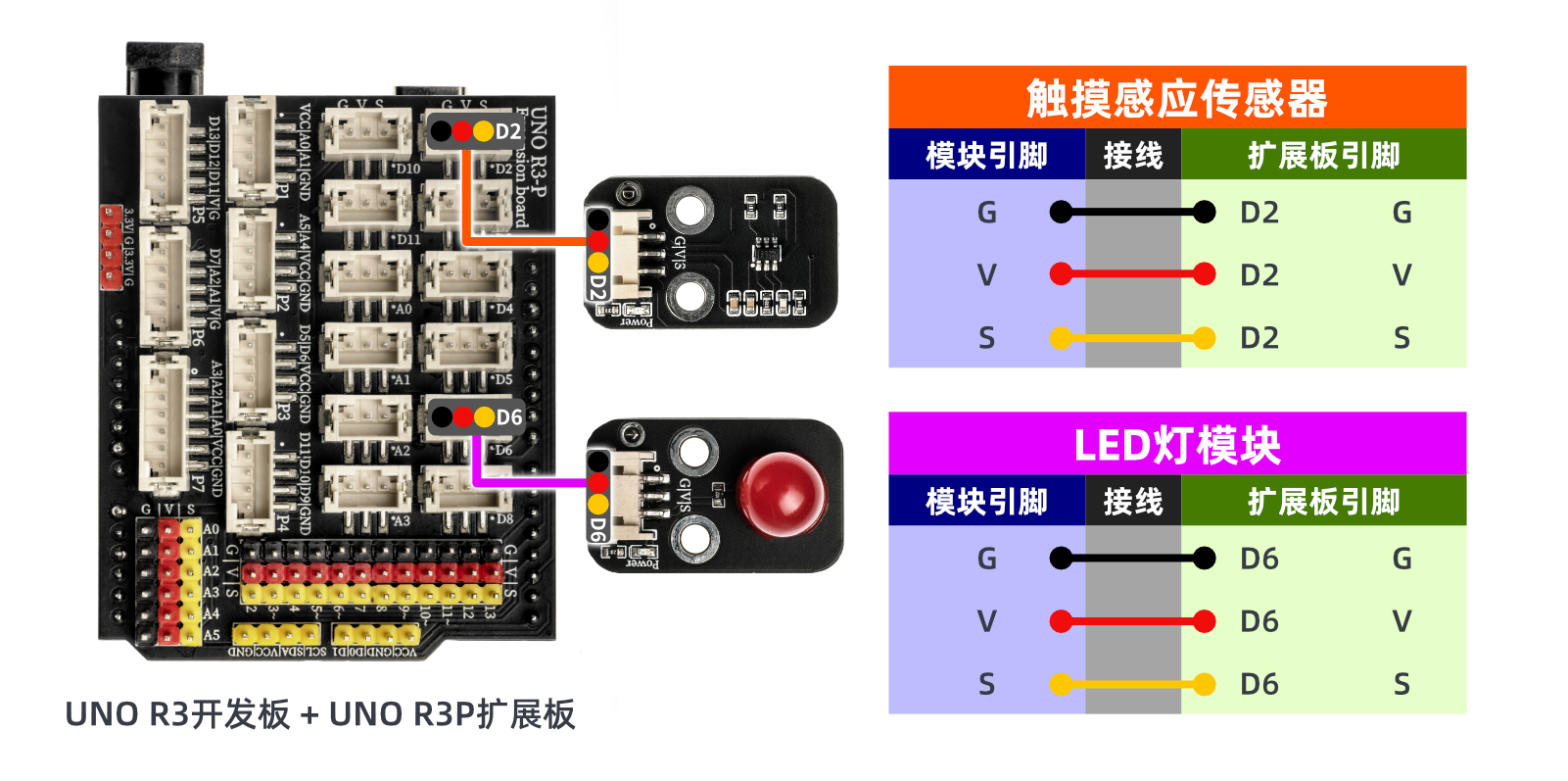

电路接线图:

HS-S43P 触摸感应传感器

HS-S43P 触摸感应传感器


8、视频教程 点这里回到目录

视频教程:点击查看

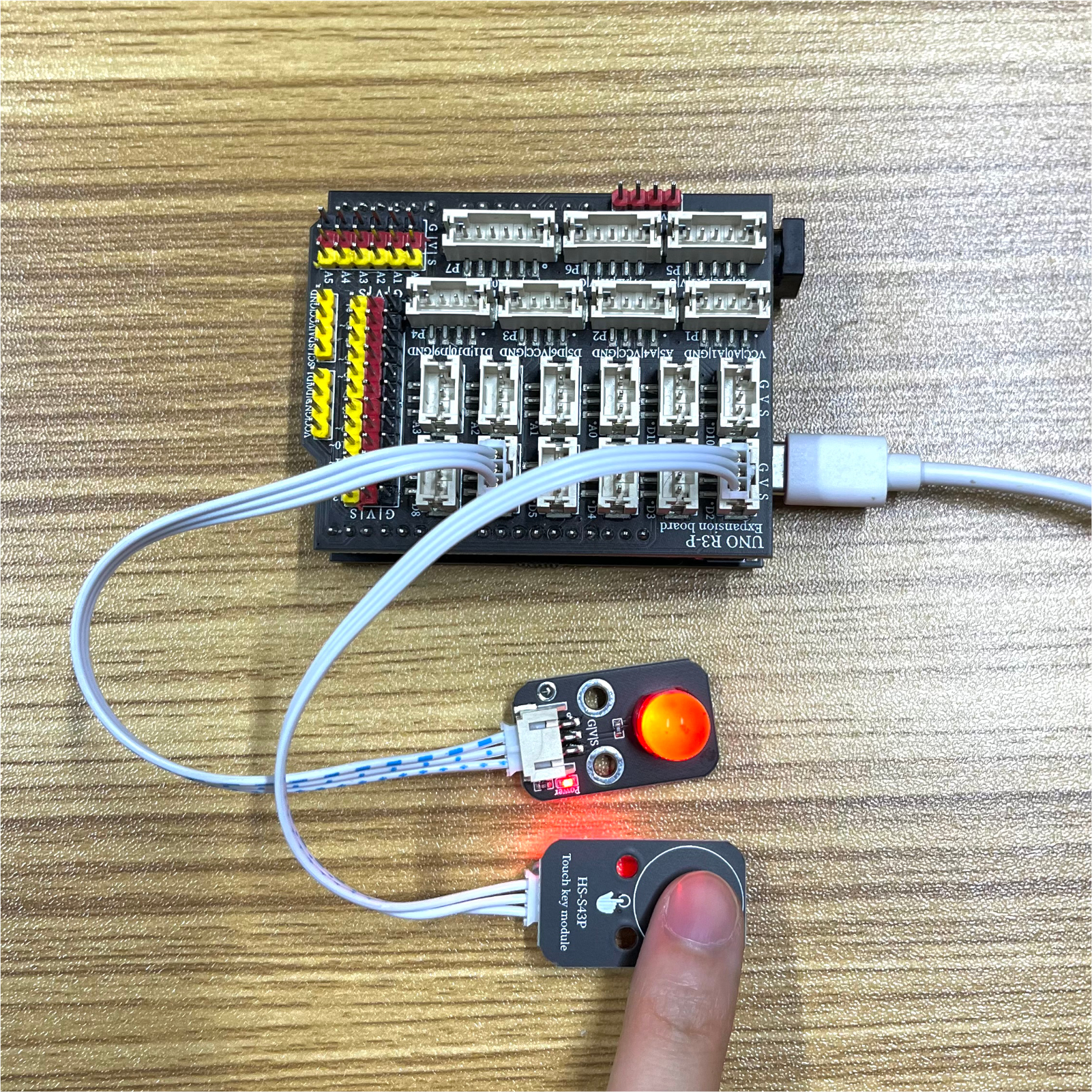

9、测试结论 点这里回到目录

HS-S43P 触摸感应传感器

器件连接好线之后,将上述程序上传到 Arduino UNO开发板后,打开串口监视器。触摸传感器是一个基于电容感应的原理制作的触摸开关模块,默认工作在按键模式下,当手指触摸到感应部分时,传感器输出低电平,同时 LED 亮起;当没有触碰感应部分时,传感器输出高电平, LED 熄灭。
