HS-S10A 雾气传感器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和 Python示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

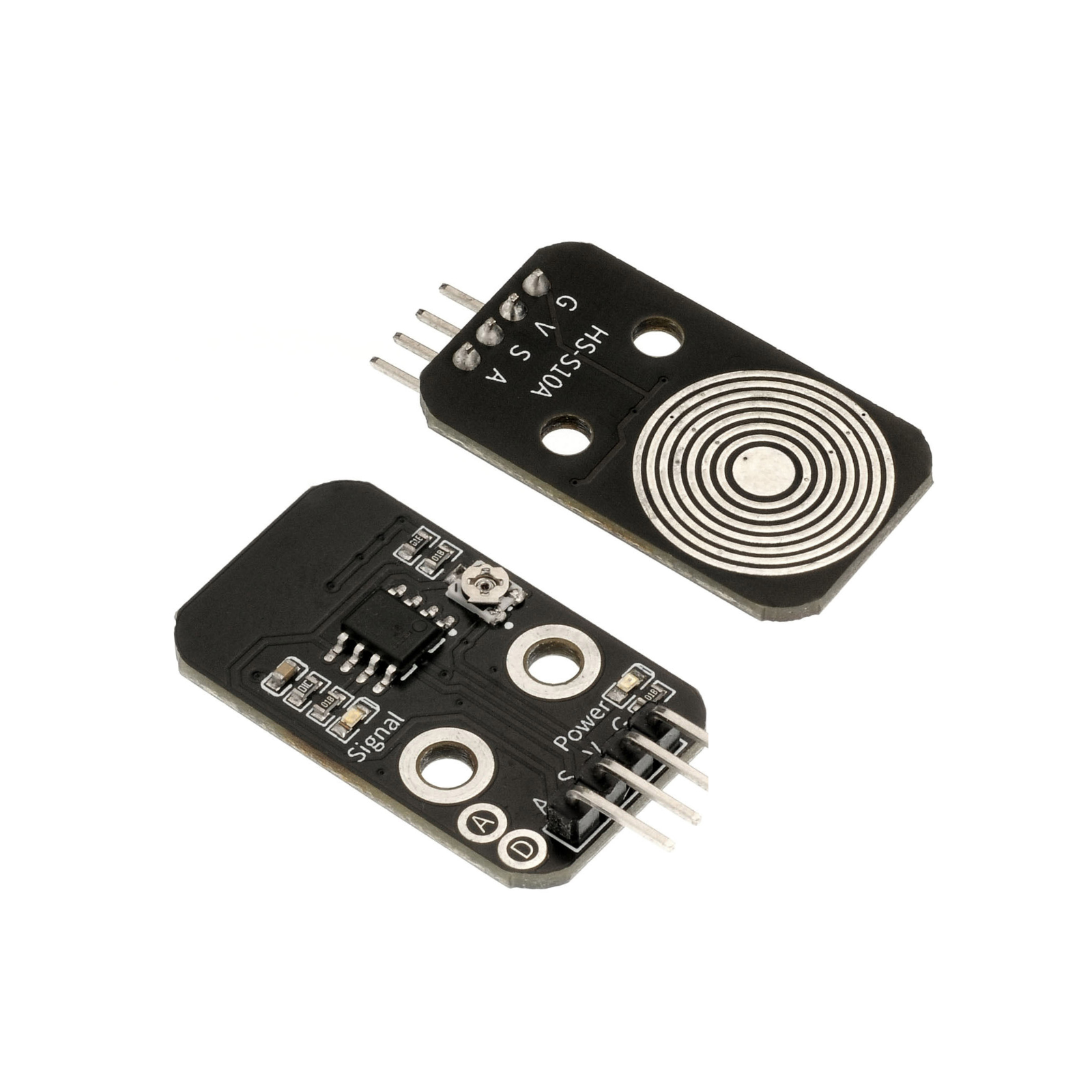

1、介绍 点这里回到目录

雾气传感器是一个数字信号及模拟信号传感器,与单片机结合使用,可以制作简单的雨水探测器与液体开关。 当传感器表面的湿度上升,输出电压将增大。除了检测雨水外,还可以检测雾水或当作触摸开关。注意:通过螺丝刀调节传感器背部电位器,可控制检测雾气灵敏度。连接器部分不防水,请注意不要直接把连接器在水中。

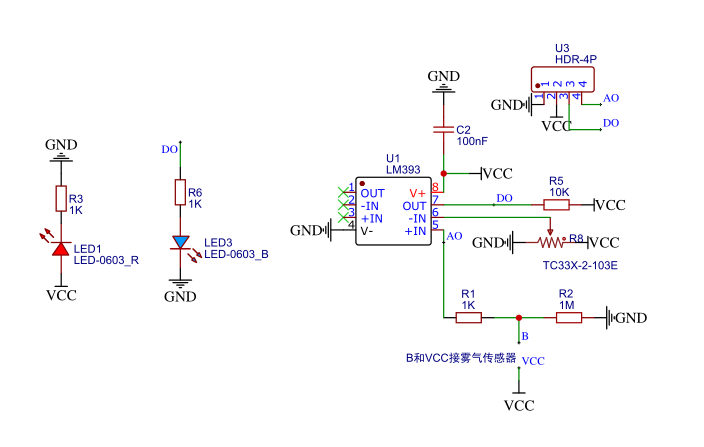

2、原理图 点这里回到目录

HS-S10A  雾气传感器


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
A 模拟信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:2.54mm排针

  • 安装方式:双螺丝固定

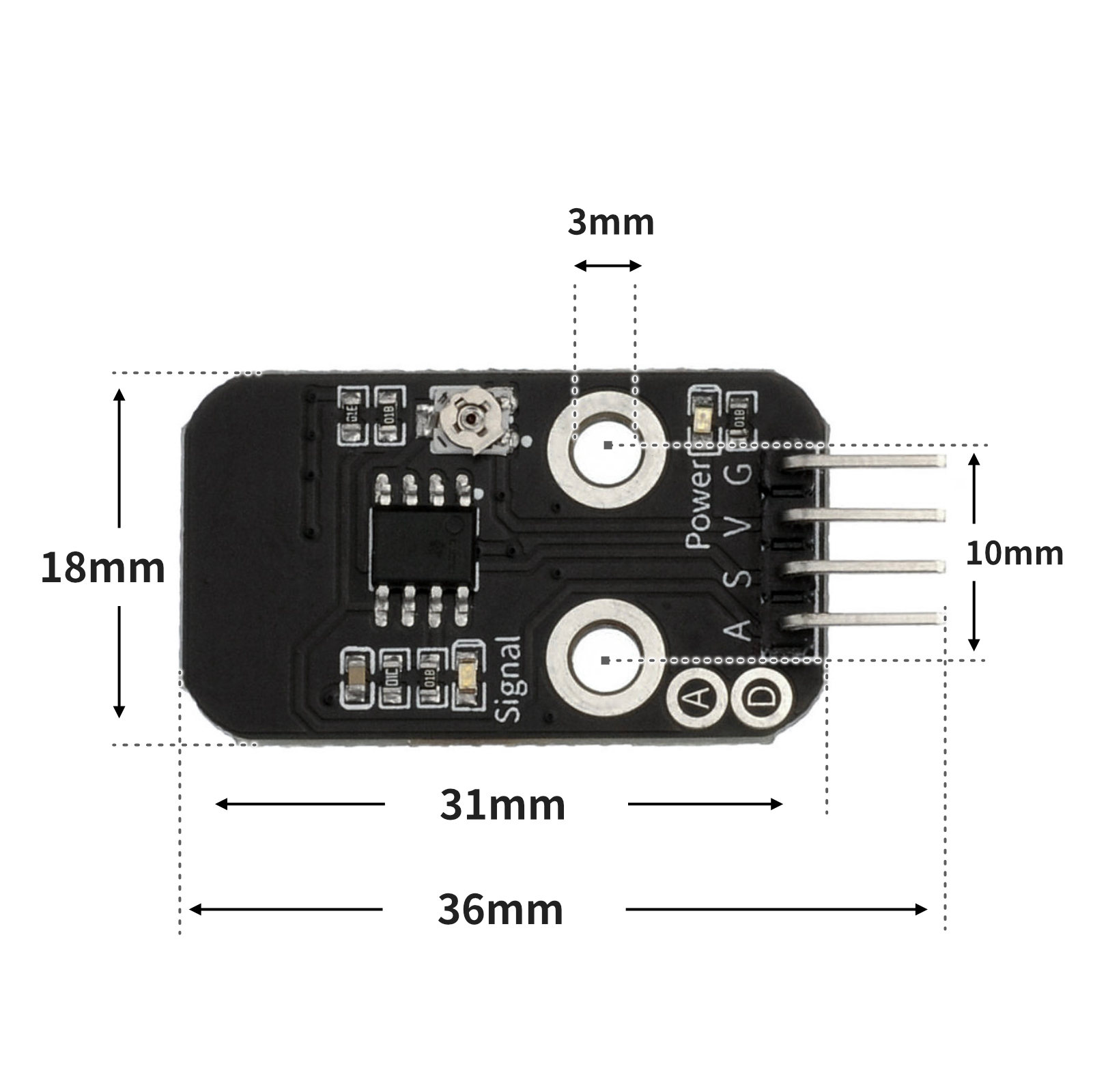

4、电路板尺寸 点这里回到目录

HS-S10A  雾气传感器


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

void setup(){
 Serial.begin(9600);
 pinMode(3, INPUT);
 pinMode(6, OUTPUT);
}
void loop(){
 //雾气传感器接开发板D3,LED灯接6;调节模块电位器至信号指示灯熄灭,
 //当检测到雾气时,输出高电平(1),模块信号指示蓝灯亮起;
 //否则输出低电平(0),模块信号指示蓝灯熄灭。
 if (digitalRead(3) == HIGH) {
 digitalWrite(6,HIGH);
 } else {
 digitalWrite(6,LOW);
 }
 Serial.println(digitalRead(3));
}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 1:
pin4.value(1)
else:
pin4.value(0)
print(pin2.value())


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

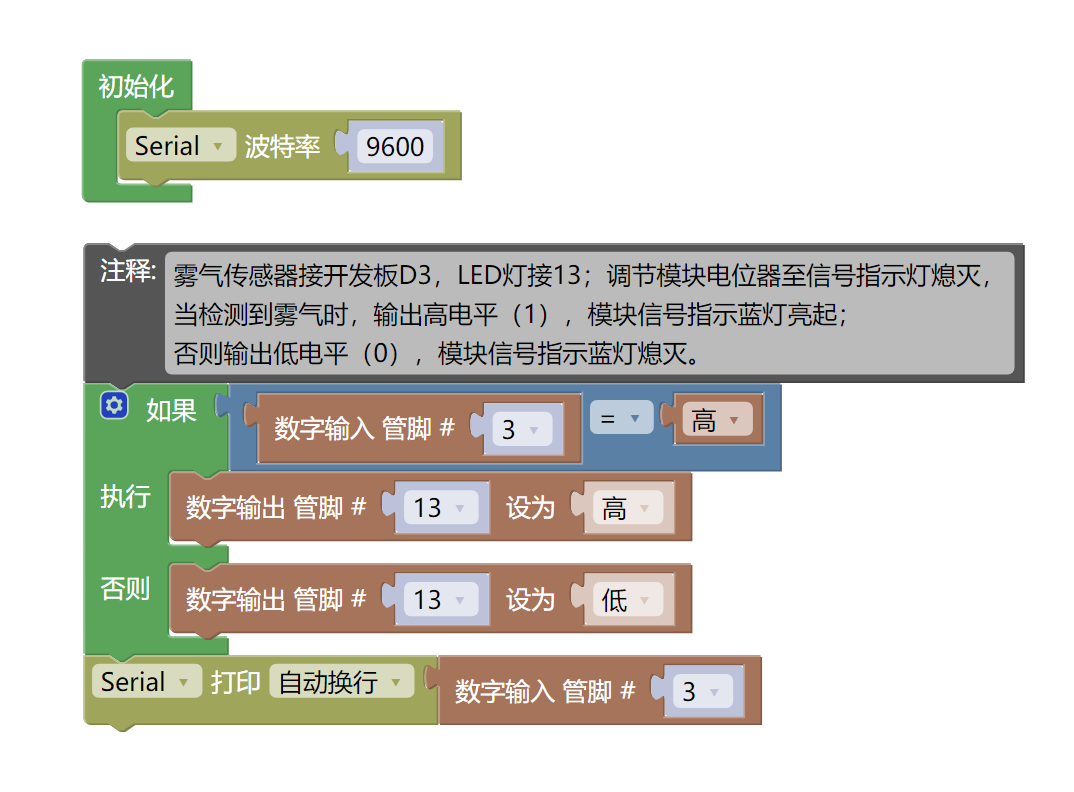

示例程序(UNO开发板):点击下载

HS-S10A  雾气传感器

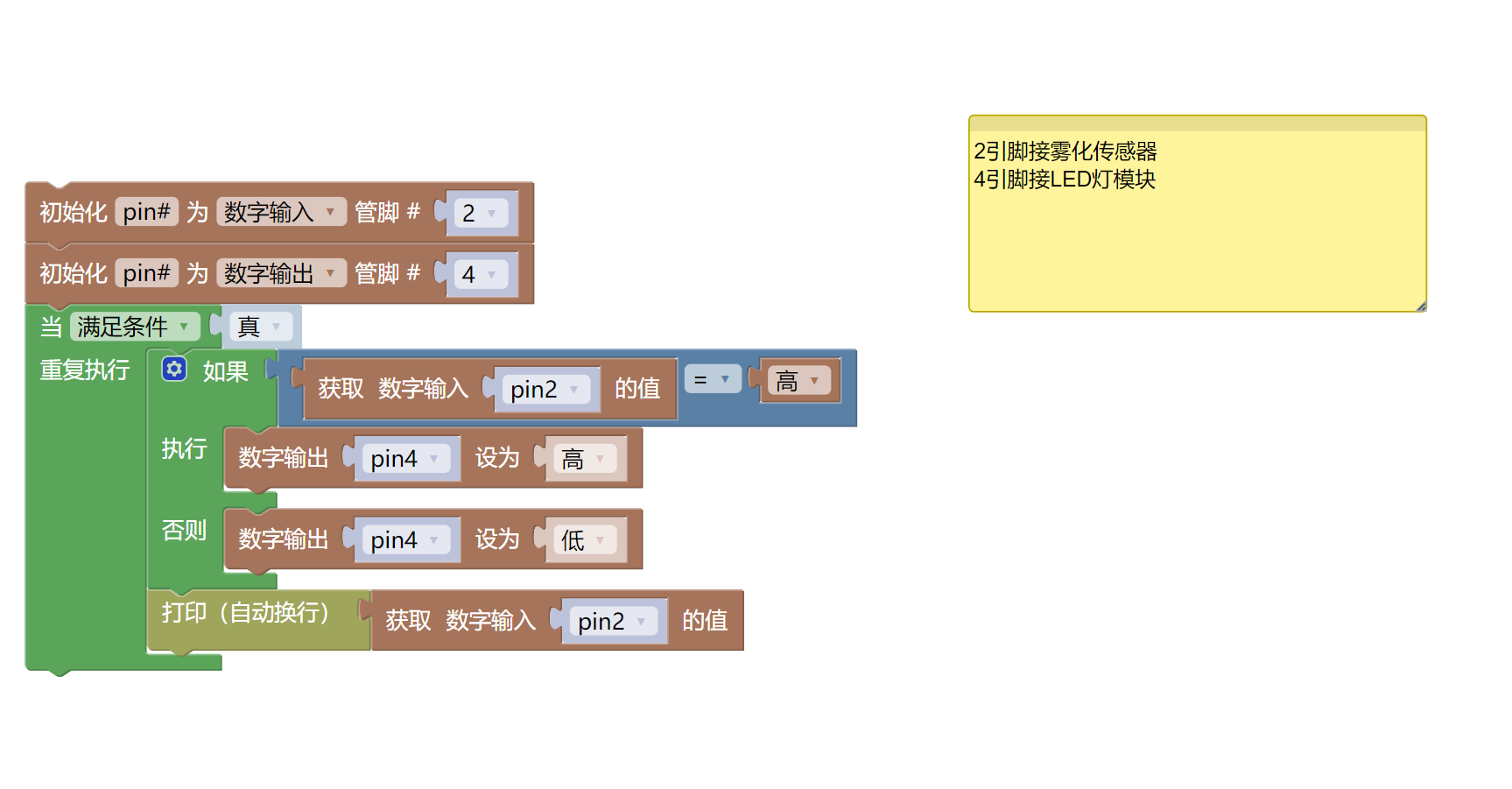

示例程序(ESP32开发板):点击下载

HS-S10A  雾气传感器


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • USB type-c 数据线 *1
  • 雾气传感器(HS-S10A)*1
  • LED灯模块 (HS-F08A)*1
  • 1P母对母杜邦线 *6条 或 3P母对母杜邦线 *2条

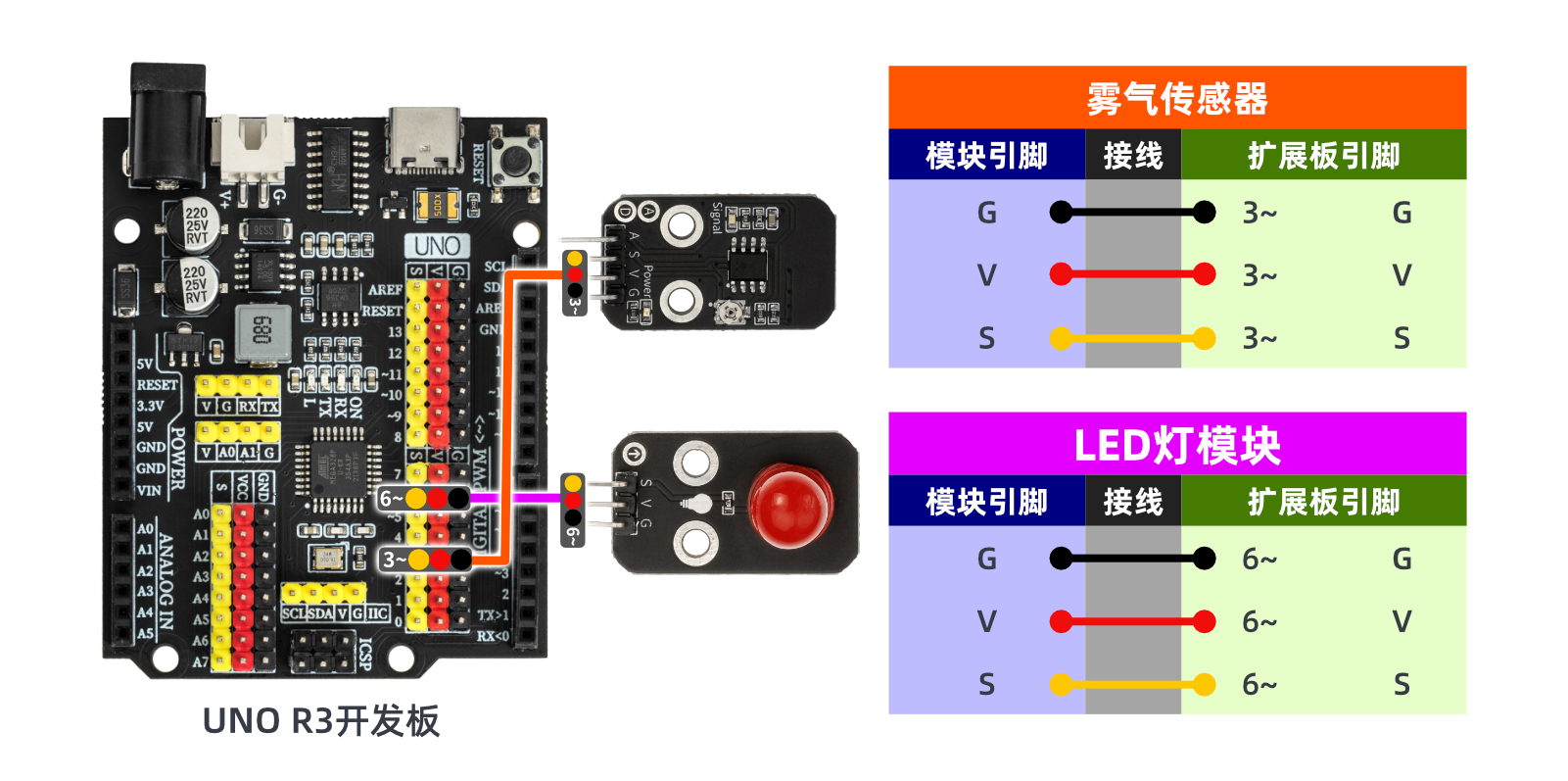

电路接线图:

HS-S10A  雾气传感器


8、视频教程 点这里回到目录

视频教程:点击查看


9、测试结论 点这里回到目录

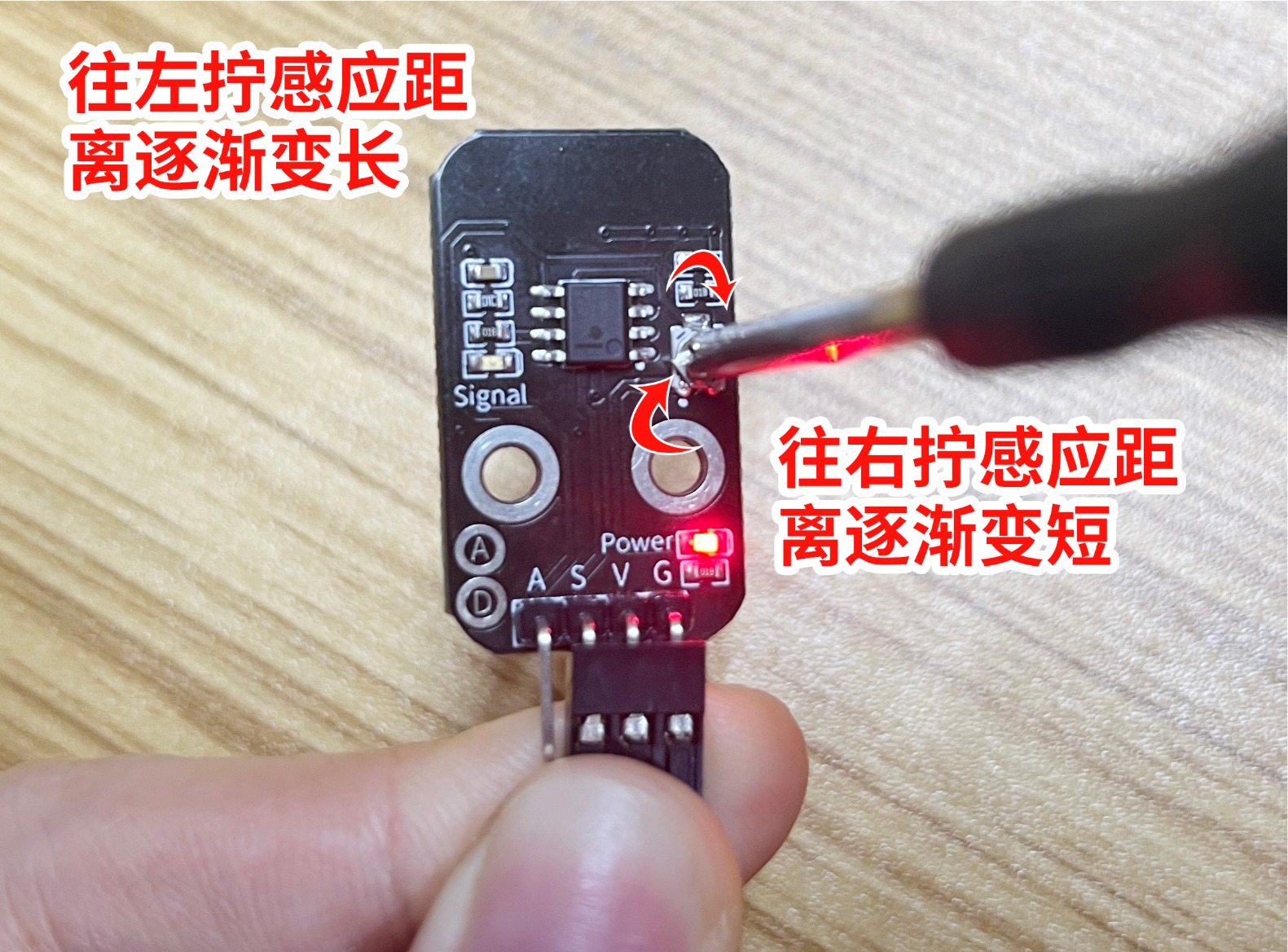

在HS-S10A 雾气传感器通电的情况下,用小螺丝刀调节HS-S10A 雾气传感器的电位器可设置感应阈值,往左拧感应距离逐渐变长,往右拧感应距离逐渐变短。

HS-S10A  雾气传感器

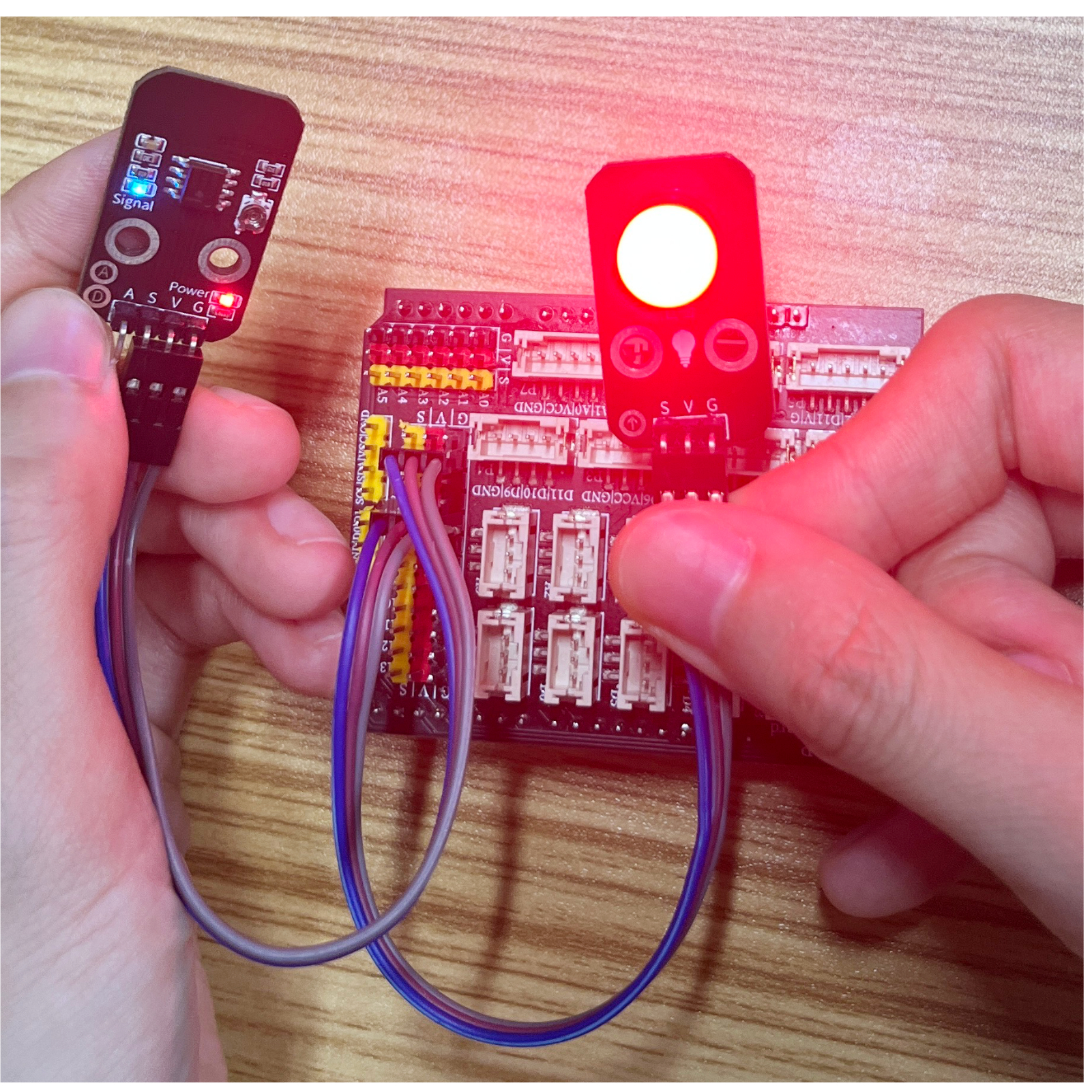

器件连接好线之后,将上述程序烧录到(arduino uno开发板)后,打开串口监视器,用螺丝刀轻轻调节雾气模块背部电位器至信号指示蓝灯熄灭。将手指触碰雾气传感器,可以在串口上读到数据变化。当检测到雾气时,输出高电平(1),模块信号指示蓝灯亮起且led亮起;否则输出低电平(0),模块信号指示蓝灯熄灭且led熄灭。

HS-S10A  雾气传感器
