HS-S05A 声音传感器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和 Python示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

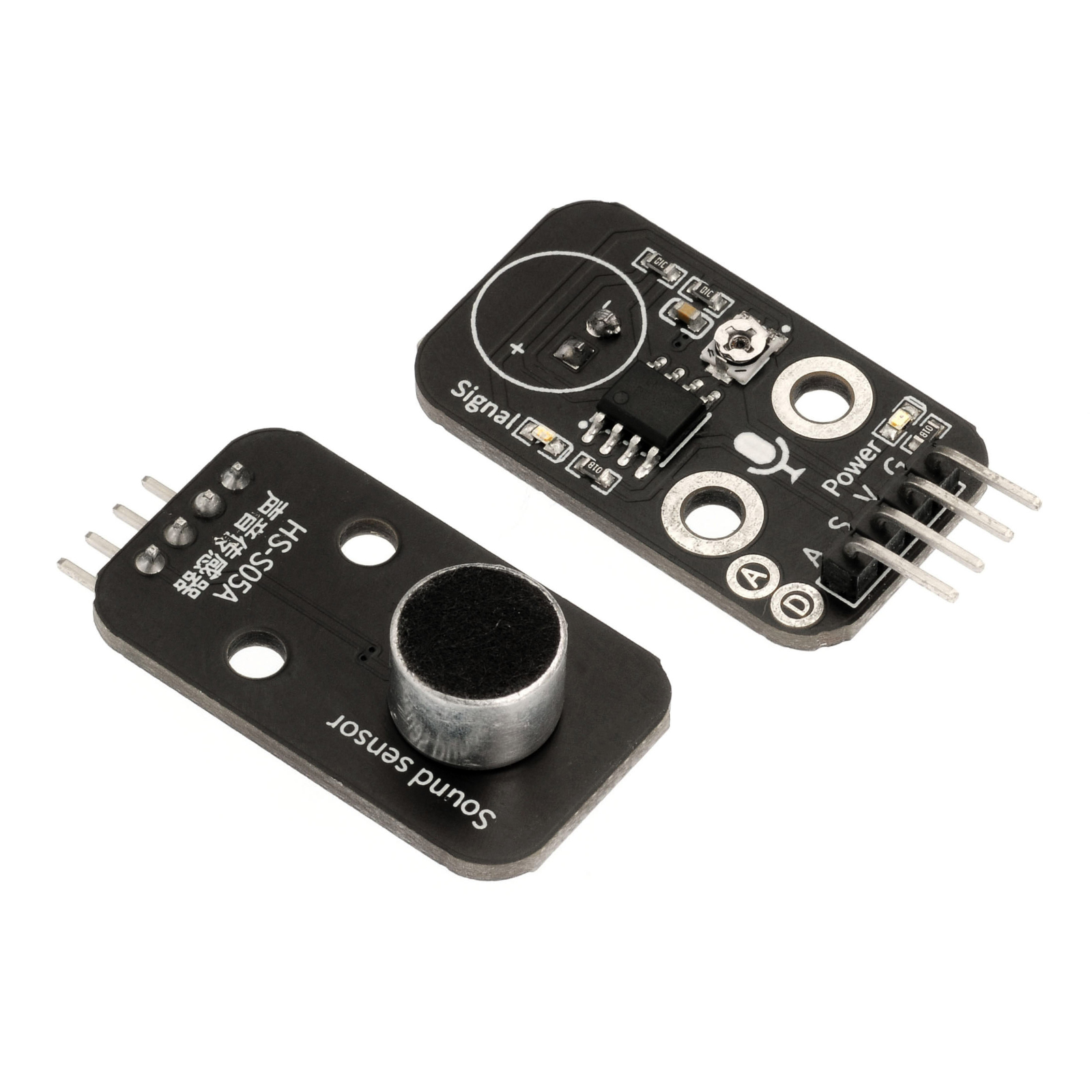

声音传感器模块的作用相当于一个话筒(麦克风)。它用来接收声波,显示声音的振动图象,但不能对噪声的强度进行测量。该传感器内置一个对声音敏感的电容式驻极体话筒。声波使话筒内的驻极体薄膜振动,导致电容的变化,而产生与之对应变化的微小电压。这一电压随后被转化成0-5V的电压,经过A/D转换被数据采集器接受,并传送给主控芯片。

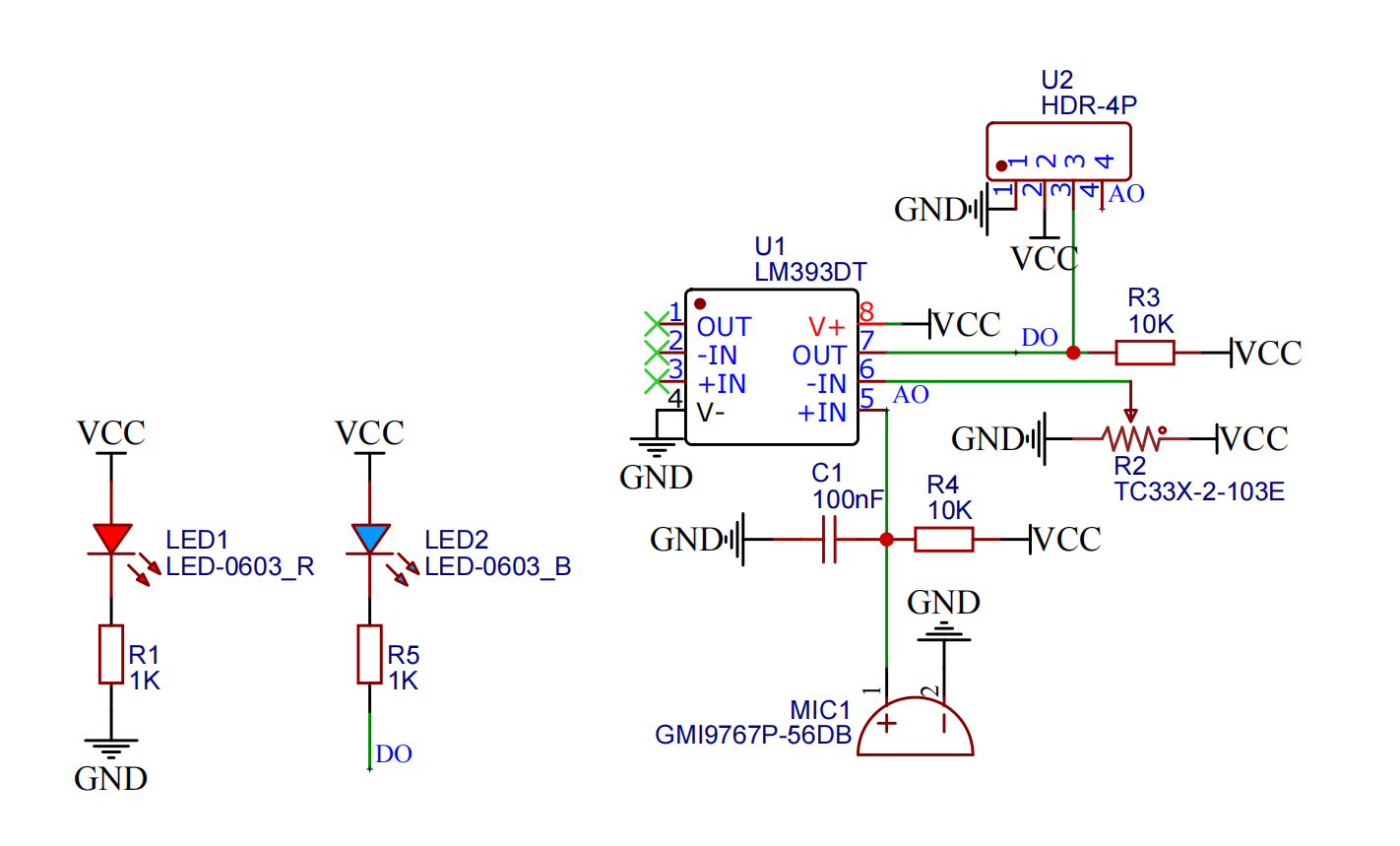

2、原理图 点这里回到目录

HS-S05A  声音传感器


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
A 模拟信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:2.54mm排针

  • 安装方式:双螺丝固定

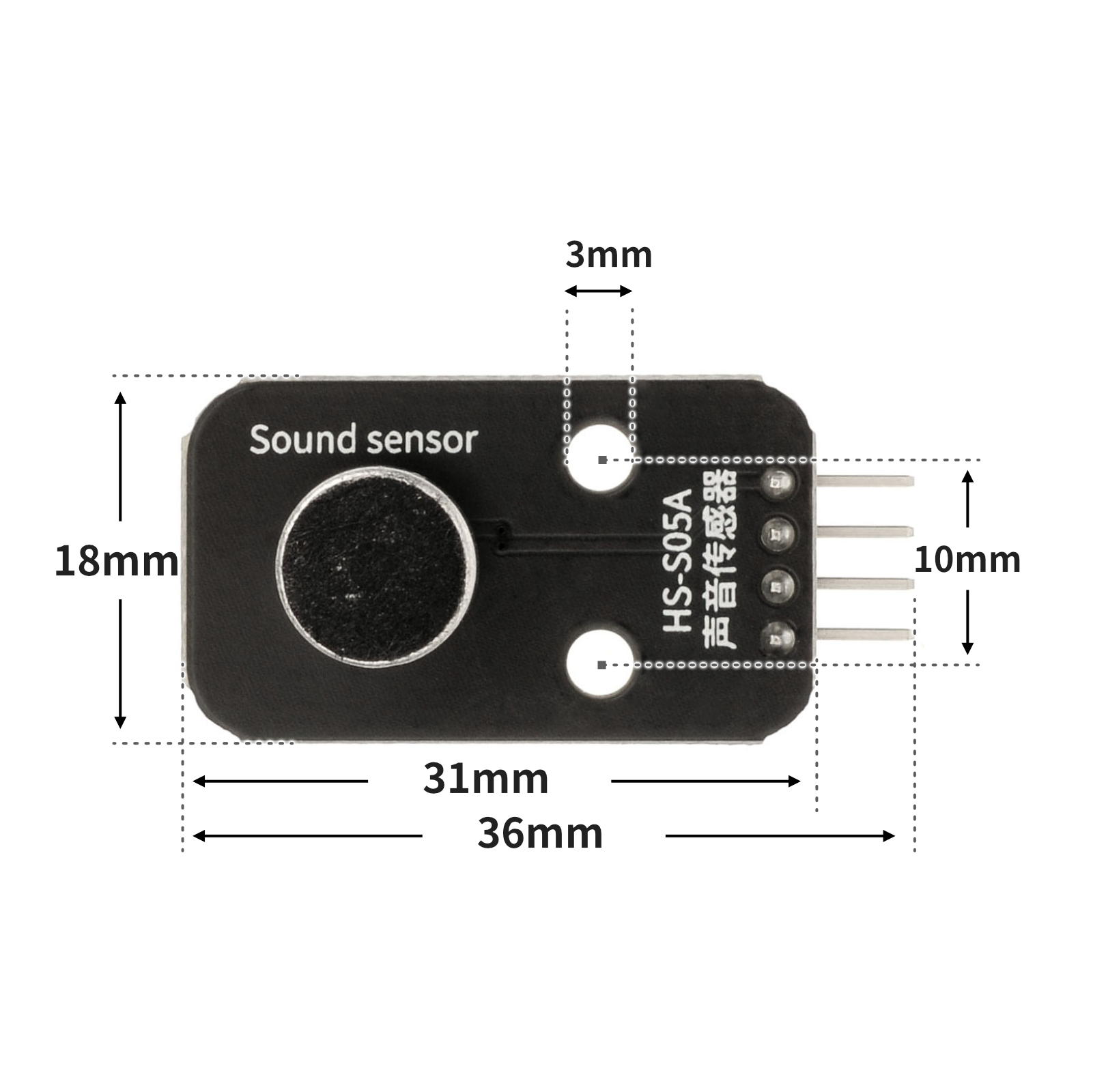

4、电路板尺寸 点这里回到目录

HS-S05A  声音传感器


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

volatile int value_A;

void setup(){
  Serial.begin(9600);
  value_A = 0;
  pinMode(A0, INPUT);
  pinMode(9, OUTPUT);
}

void loop(){
  //声音传感器A口接A0口S脚,声音传感器s口不接跳线,led灯模块接D9口。
  value_A = analogRead(A0);
  Serial.print("   声音传感器模拟口值:");
  Serial.println(value_A);
  //保证安静环境下声音传感器模拟口
  if (value_A > 410 || value_A < 407) {
    digitalWrite(9,HIGH);
    delay(1000);

  } else {
    digitalWrite(9,LOW);

  }

}​

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine
import time


adc32.atten(machine.ADC.ATTN_11DB)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if adc32.read_u16() >= 40000:
pin4.value(1)
time.sleep_ms(500)
else:
pin4.value(0)


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

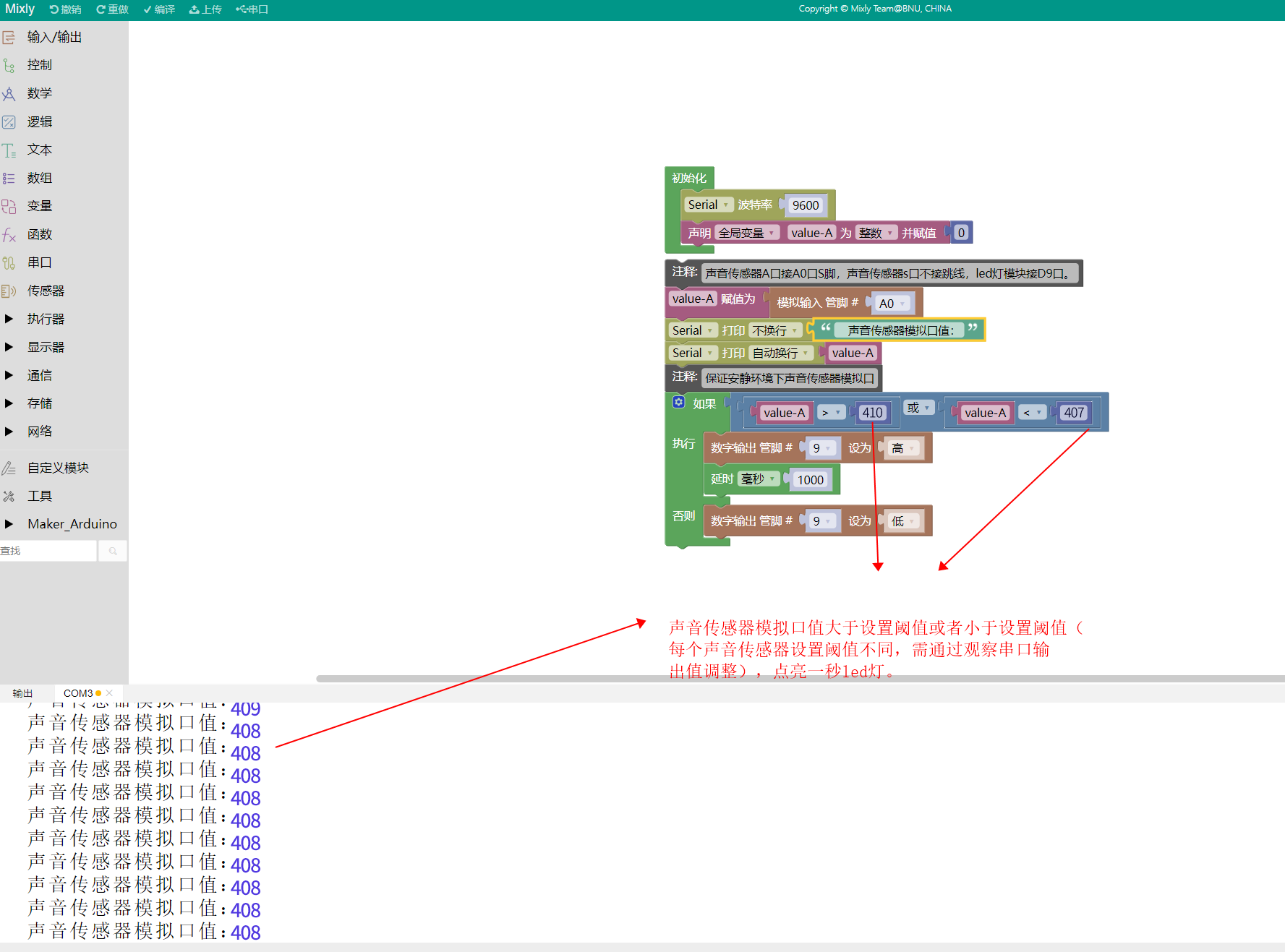

示例程序(UNO开发板):点击下载

HS-S05A  声音传感器

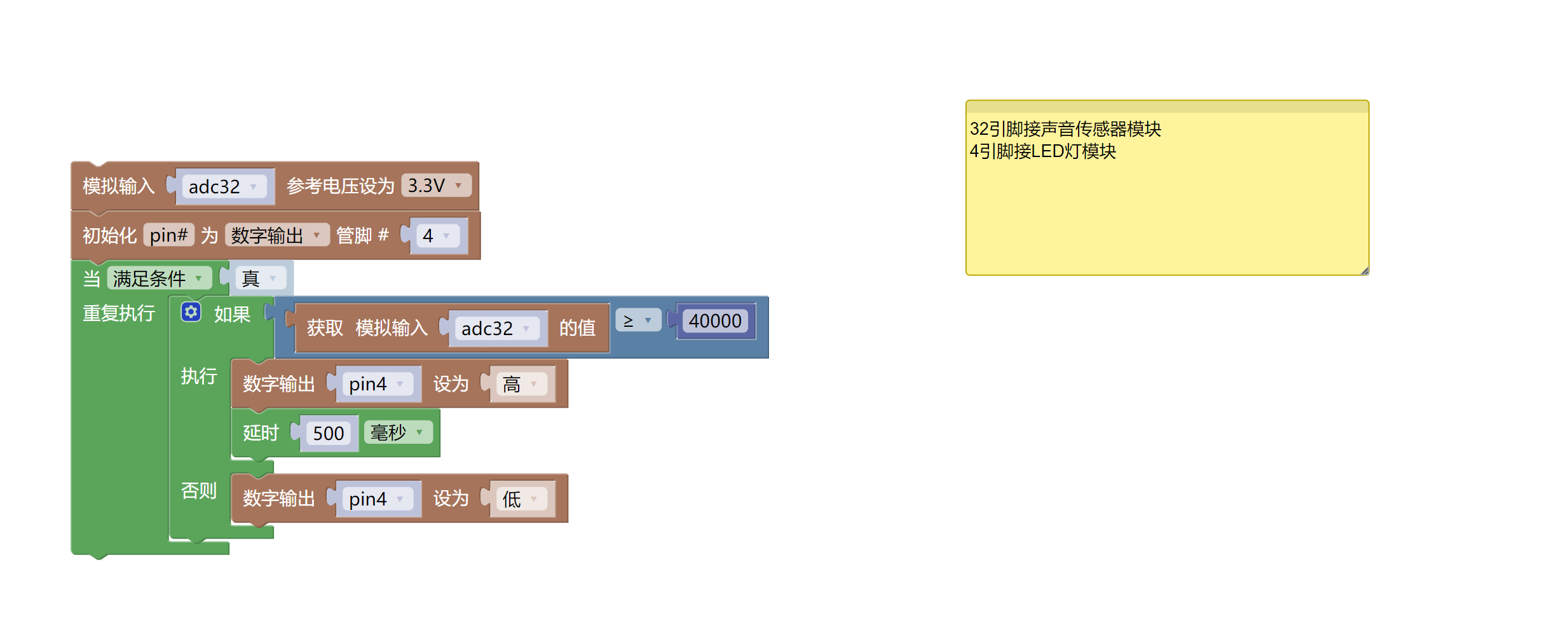

示例程序(ESP32开发板):点击下载

HS-S05A  声音传感器


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • USB type-c 数据线 *1
  • LED灯模块(HS-F08A)*1
  • 声音传感器模块(HS-S05A)*1
  • 1P母对母杜邦线 *6条 或 3P母对母杜邦线 、2P母对母杜邦线、1P母对母杜邦线各*1条

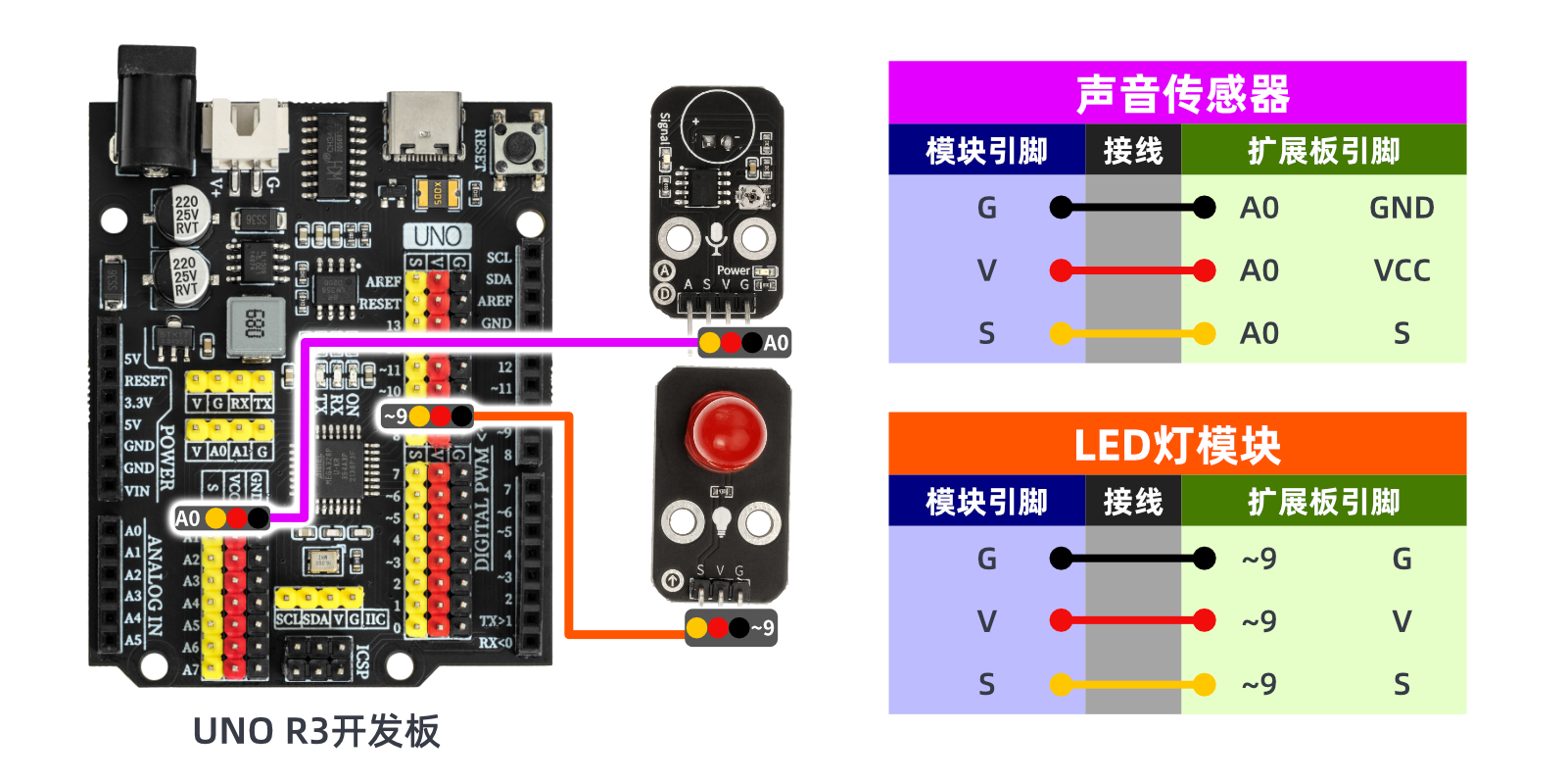

电路接线图:

HS-S05A  声音传感器


8、视频教程 点这里回到目录

视频教程:点击查看


9、测试结论 点这里回到目录

HS-S05A  声音传感器

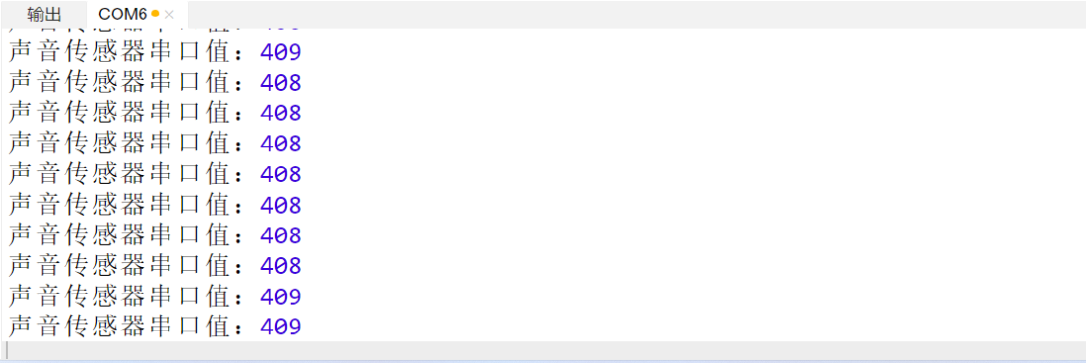

器件连接好线之后,将上述程序上传到Arduino uno开发板之后,顺时针调节模块背面电位器使信号蓝灯熄灭,打开串口监视器,在安静环境下观察串口输出值大小范围,先设置一个阈值大于串口输出的模拟值(最大值),并且再设置一个阈值小于串口输出的模拟值(最小值),修改完阈值再上传程序。声音传感器模块通过声音的大小或者震动的大小来输出模拟值 A 口为读取模拟值的接口(可对着声音传感器咪头吹气或者发声),当模拟值在最大阀值与最小阈值范围内时,输出低电平,声音传感器信号蓝灯不亮,led熄灭;如果当模拟值大于最大阀值且小于最小阈值时输出高电平,声音传感器信号蓝灯亮起,led灯亮一秒。
