micro:bit V1 开发板

目 录 （点击目录列表可以跳转到相应位置）

  1. 介绍
  2. 技术规格
  3. 特征
  4. 开发板解析
  5. 驱动下载及安装

1、介绍 点这里回到目录

Microbit 是由英国BBC公司推出的面向青少年编程教育的微型计算机，板子尺寸只有信用卡的一半大小，却集成了加速度传感器、磁力传感器、两个可编程按钮、25个单色LED、蓝牙等常用的传感器设备。Microbit使用micro usb接口供电、可外接电池盒，在主板的底部还有多个金手指引脚、方便外接控制设备。无论是机器人还是乐器，Microbit可以实现任何炫酷的小发明，你可以使用Microbit编写电子游戏、实现声光互动、做科学实验，控制小机器人，计算数学题等。 Microbit 提供了在线的编程网站，可以通过图形化或者python或者JavaScript编程语言进行在线编程，支持几乎所有的PC和移动设备。

2、技术规格 点这里回到目录

  • nRF51822处理器

  • 16 MHz 32位 ARM Cortex-M0内核

  • 蓝牙4.0低功耗/2.4GHz RF无线

  • 16kB RAM

  • 256kB Flash

  • KL26Z单片机

  • 48 MHz ARM Cortex-M0+内核

  • 128 KB Flash

  • 地磁传感器 - MAG3110，I2C，获取三轴地磁数据

  • 加速度传感器 - MMA8652，I2C，获取三轴加速度数据

  • 3V电源接口

  • 复位按键

  • Micro USB接口 - 可接入电脑烧写/仿真，串口通信

  • 5x5 LED点阵 - 可显示文字、图形等

  • 按键A/B - 可编程按键

  • I/O扩展接口 - 含SPI、UART、I2C、AD、PWM等接口

micro:bit V1 开发板

3、特征 点这里回到目录

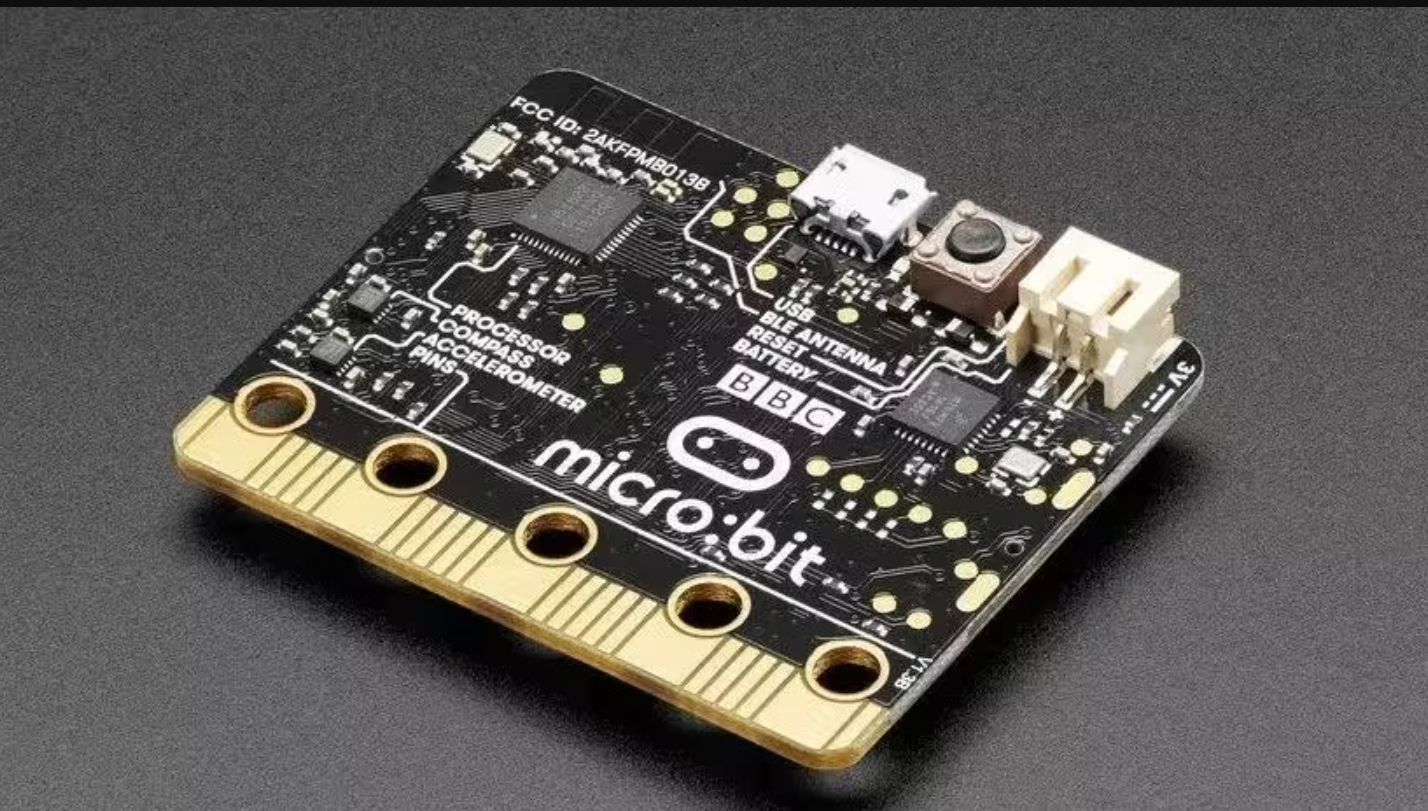

Micro:bit(全称BBC micro:bit)，是一款由英国广播公司(BBC)推出的，用于青少年编程教育的ARM开发板。采用了基于ARM Cortex-M0的nRF51822处理器，集成蓝牙功能，板载5×5 LED点阵、两个可编程按键、加速度计、三轴地磁和温度计等资源。还引出了20+5pin的扩展接口，可轻松胜任各种编程相关的教学与开发场景，包括编写电子游戏、机器人控制、科学实验和可穿戴装置开发等； 仅有信用卡一半大小（4cm×5cm），可以集成到诸多便携的项目中。

micro:bit V1 开发板

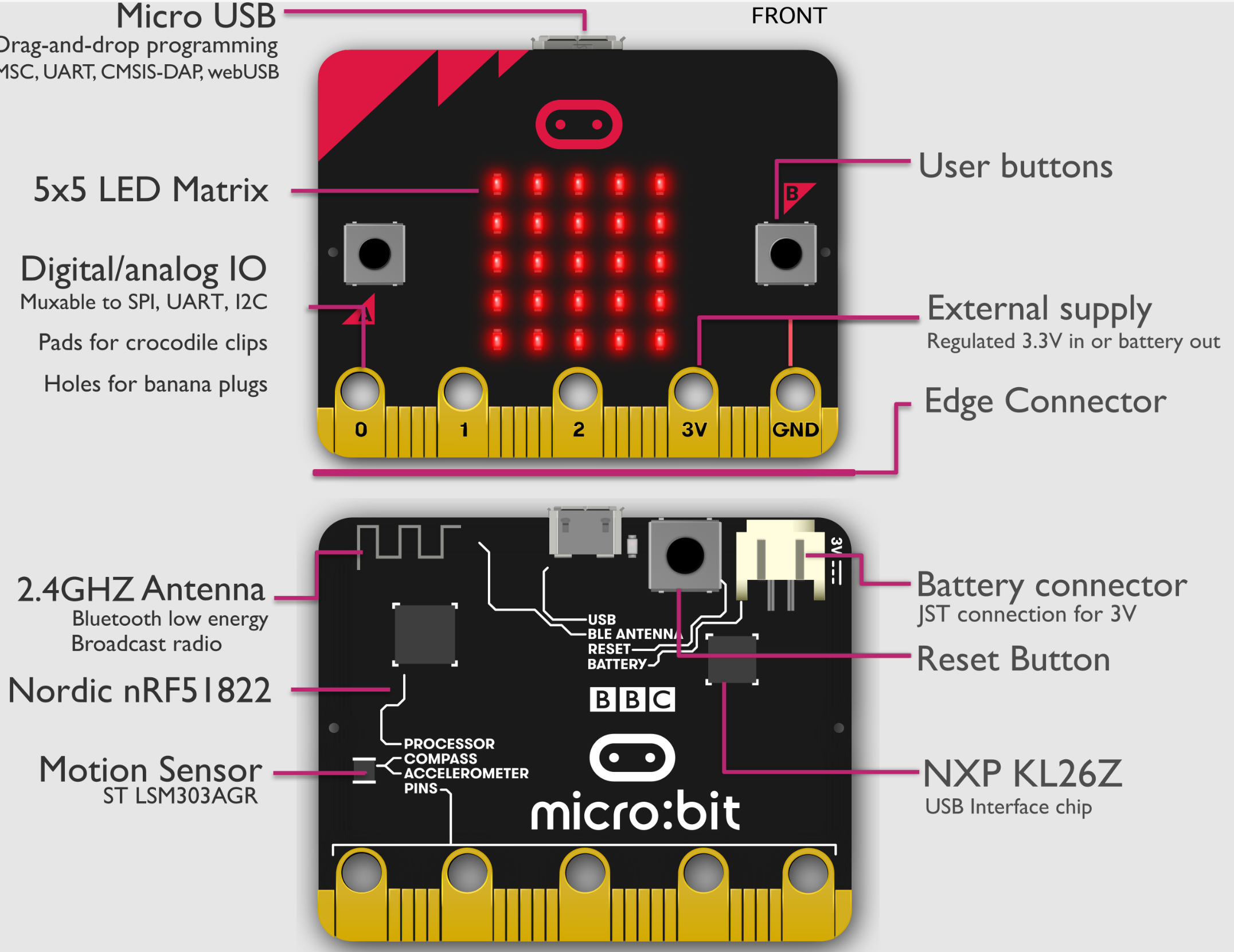

4、开发板解析 点这里回到目录

micro:bit V1 开发板

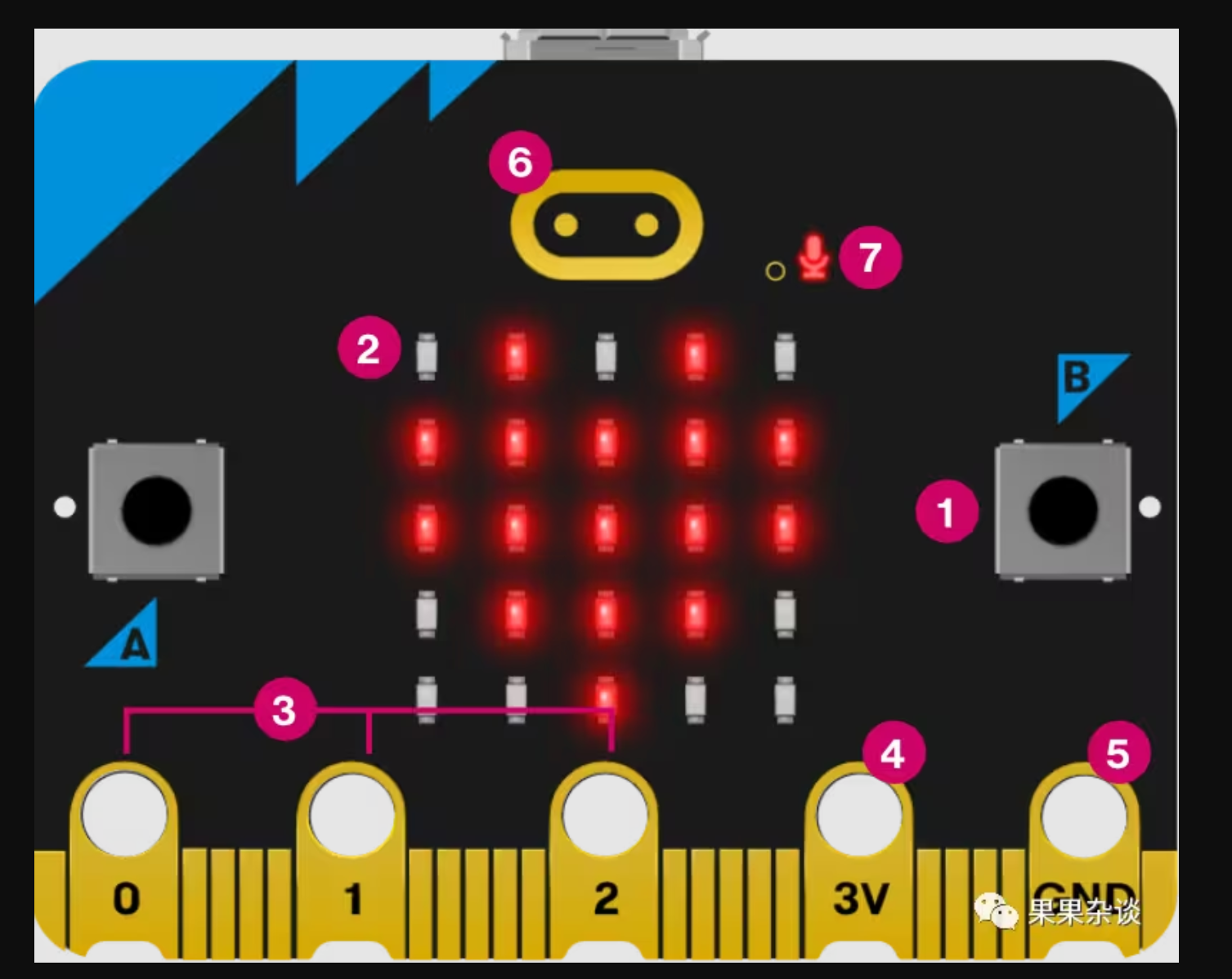

功能介绍-正面
可编程按钮（自定义功能按钮）: 归根结底它就是一个按钮，对于按钮来说只有一个功能按下去，但是我们可以通过编程使得按钮按下去实现不同的功能。这些按钮组合起来可以实现三种操作，单独按下以及同时按下。

LED 点阵：由一个一个的 LED 灯组成，灯从大的方向来说就只有两种状态：开和关，也就是我们平时说的亮和灭，但是从明和暗这个方向来说，它又可以分成不同的等级，也就是我们平时说的亮一点，就好比是成绩，分数可以从 0 到 100，划分不同的层次。这个点阵可以用来显示：图像,文字,数字同时这些 LED 灯还是一个光线传感器。

GPIO 引脚，增加开发板的功能，可以与其他的外置传感器进行交互。

3V 电源引脚，可以为外接传感器进行供电。

GND 接地引脚

触摸感应 Logo，首先 Logo 没有什么好说的，就是一个图案， 但是同时它还是一个触摸感应器，触摸感应这里面可以有三种不同的操作

点按：摸一下立刻松开

长按：按住超过一定的时间

松开：手指离开

麦克风指示灯:当使用麦克风进行声音录制的时候会亮起

micro:bit V1 开发板

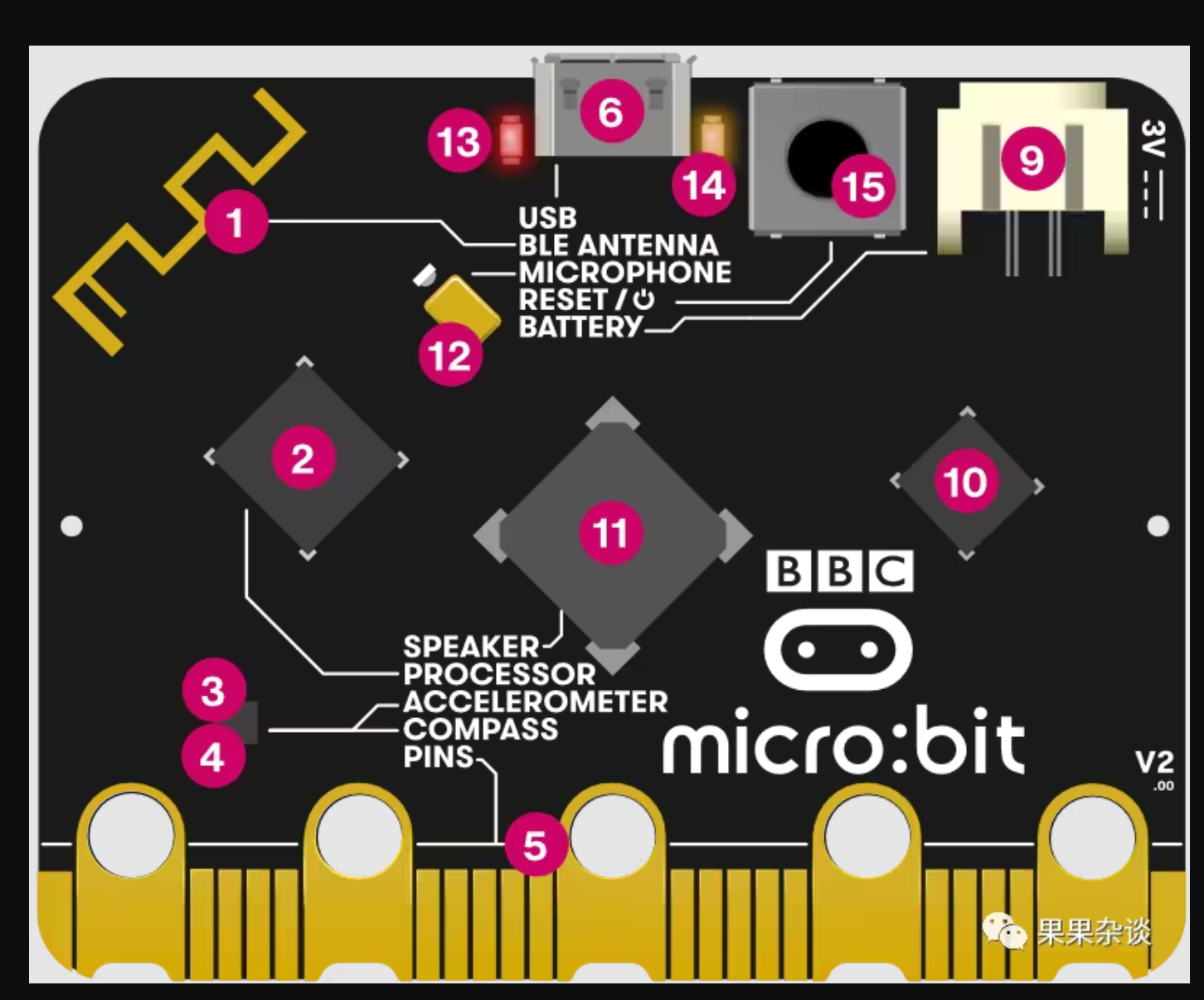

功能介绍-反面

  1. 声音和蓝牙天线，通过这根天线，可以实现不同开发板之间通过声音进行通信，或者使用蓝牙与其他的设备进行通信。
  2. 处理器以及温度传感器：传感器是开发板的大脑，负责获取，解码以及指令的执行。同时温度传感器可以感知外界温度的变化
  3. 指南针：测量磁场方向以及磁场强度，它可以测量三个维度的磁场。
  4. 加速度计：测量三个维度的力（包括重力），因此可以用来监测开发板的振动或者移动。
  5. 引脚：为外接的微型配件进行供电。
  6. micro USB 接口: 用于充电以及将程序写入开发板
  7. 红色指示灯：当烧录程序或者接上电源的时候会亮起。
  8. 重置按钮：使得烧录好的程序重新执行。
  9. 电池盒接口：使用 3A 电池来对开发板进行供电。
  10. USB 芯片接口：烧录代码，与电脑的 USB 接口进行串行数据的发送和接受。
  11. 扬声器：也就是我们平时所说的喇叭，可以进行声音的播放
  12. 麦克风：也就是我们平时所说的话筒，话筒可以收到我们的声音，声音有大有小（在microbit中使用响度来标识），通过声音的大小，我们可以对板子实现控制。
  13. 红色电源指示灯：当开发板接上电源后将会亮起。
  14. 黄色指示灯，当将程序写入的时候会亮起。
  15. 复位按键：恢复板子写入程序的最开始状态，也就是重新开始执行写入的程序。如果进行长按的话将会使得开发板进入休眠状态。

5、驱动下载及安装 点这里回到目录

Windows 7、8、10、11 系统 USB 驱动下载及安装方法：点击查看

Mac OS 系统 USB 驱动下载：CH34X USB串行Mac OS驱动程序下载安装说明

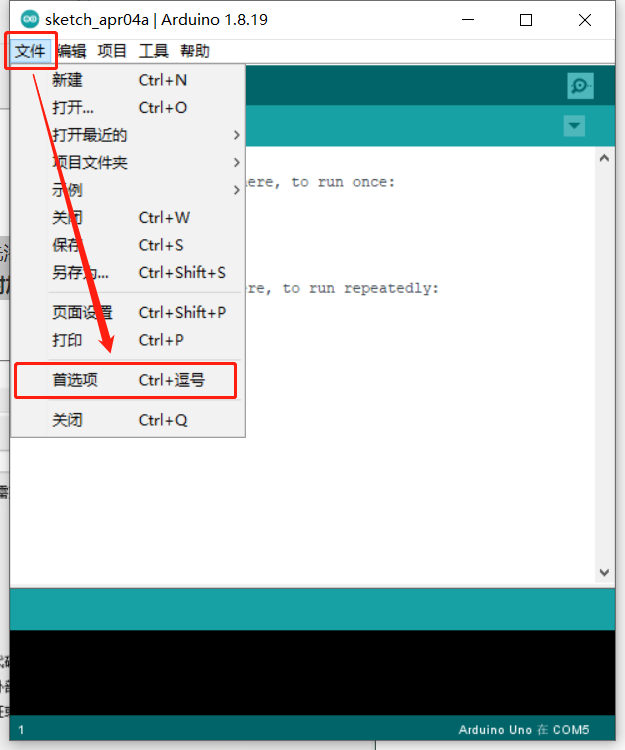

在Arduino中，转到“首选项”并添加 https://sandeepmistry.github.io/ … 5_boards_index.json 到“其他Board Manager URL”文本框中。

如果这不是您的第一个，请确保使用逗号分隔网址。

micro:bit V1 开发板

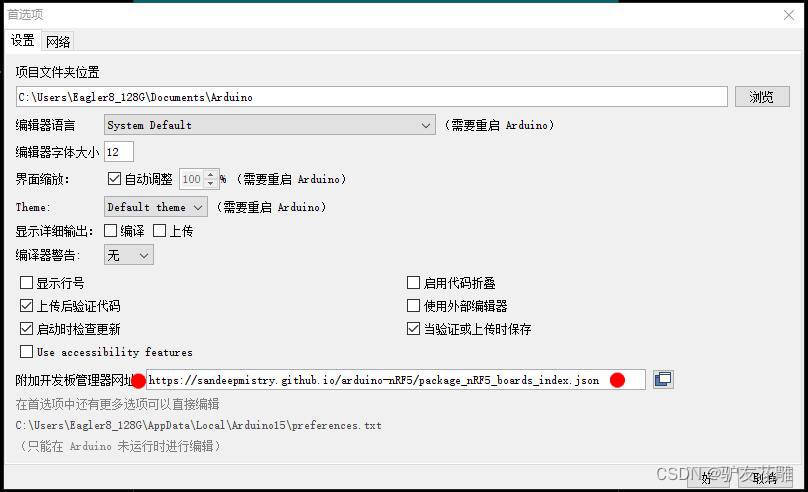

把下面的链接复制粘贴到 附加开发板管理网址 中：

https://sandeepmistry.github.io/arduino-nRF5/package_nRF5_boards_index.json

micro:bit V1 开发板

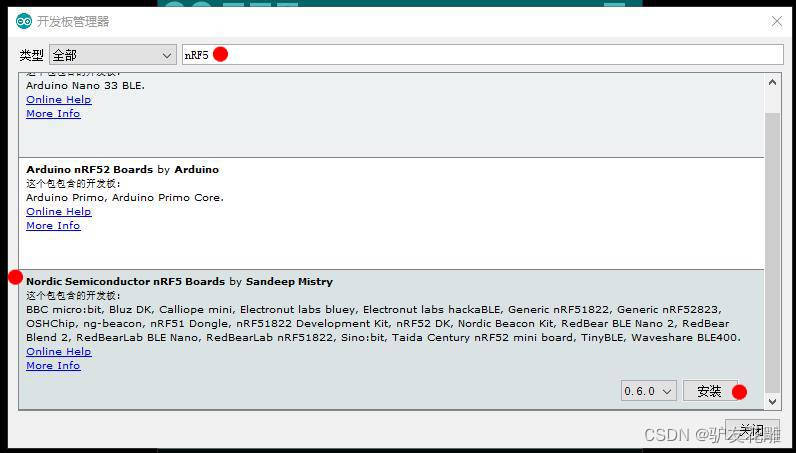

选择这个安装

micro:bit V1 开发板

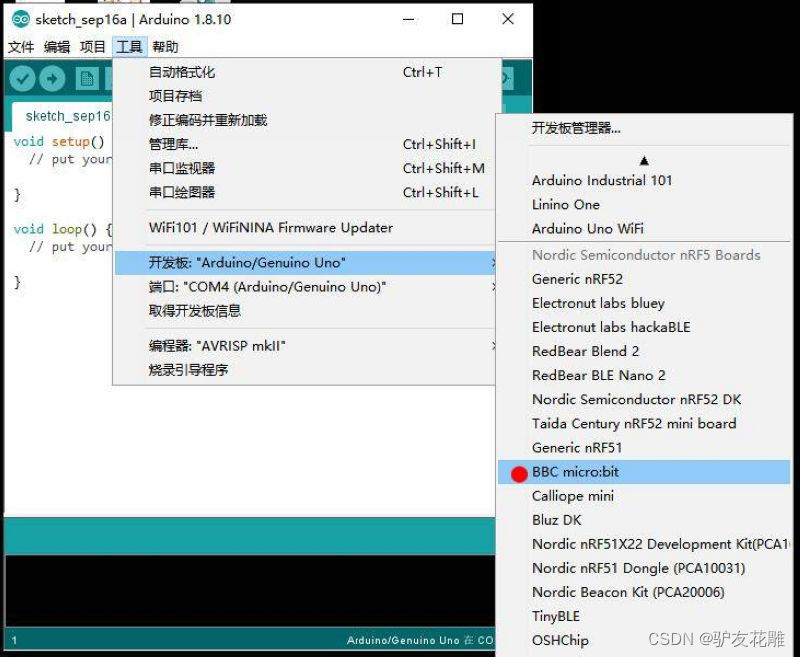

从菜单栏打开工具>开发板>开发板选择————选择BBC micro:bit板子。

micro:bit V1 开发板

设置SoftDevice为S110。

micro:bit V1 开发板

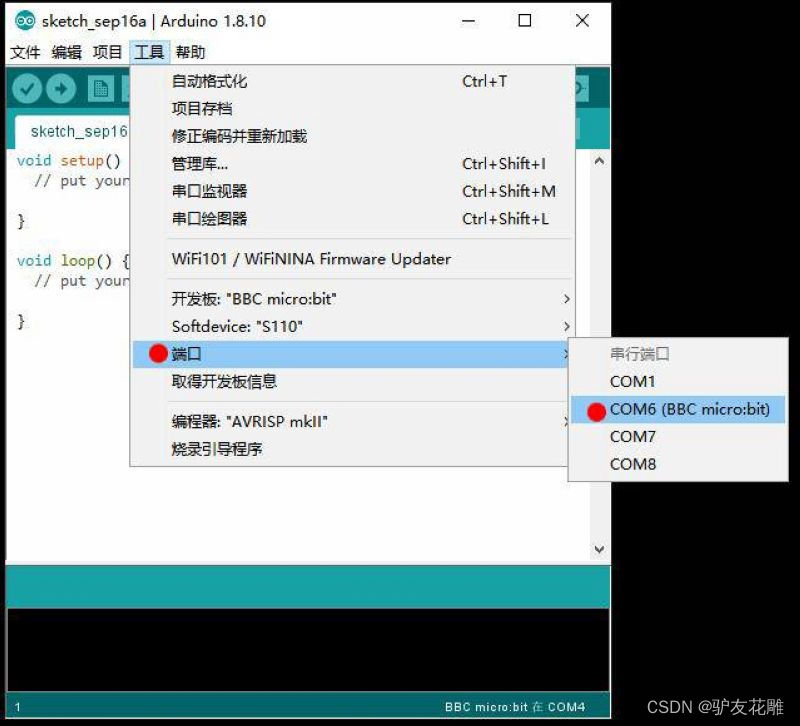

端口设置为BBC micro:bit
