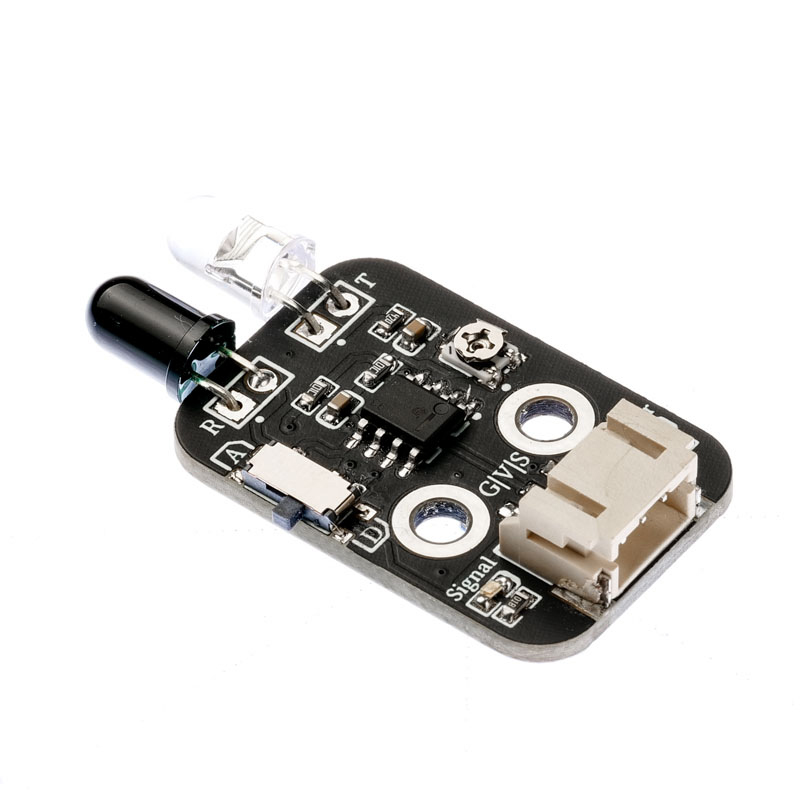

HS-S02P 红外传感器(避障模块)

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和 Python示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

该传感器模块对环境光适应能力强,其具有一对红外线发射与接收管,发射管发射出一定频率的红外线,当检测方向遇到障碍物(反射面)时,红外线反射回来被接收管接收,经过比较器电路处理之后,蓝色指示灯会亮起,同时信号输出接口输出数字信号(一个低电平信号),可通过电位器旋钮调节检测距离,有效距离范围 2~30cm,工作电压为 3.3V-5V。该传感器的探测距离可以通过电位器调节、具有干扰小、便于装配、使用方便等特点,可以广泛应用于机器人避障、避障小车、流水线计数及黑白线循迹等众多场合。

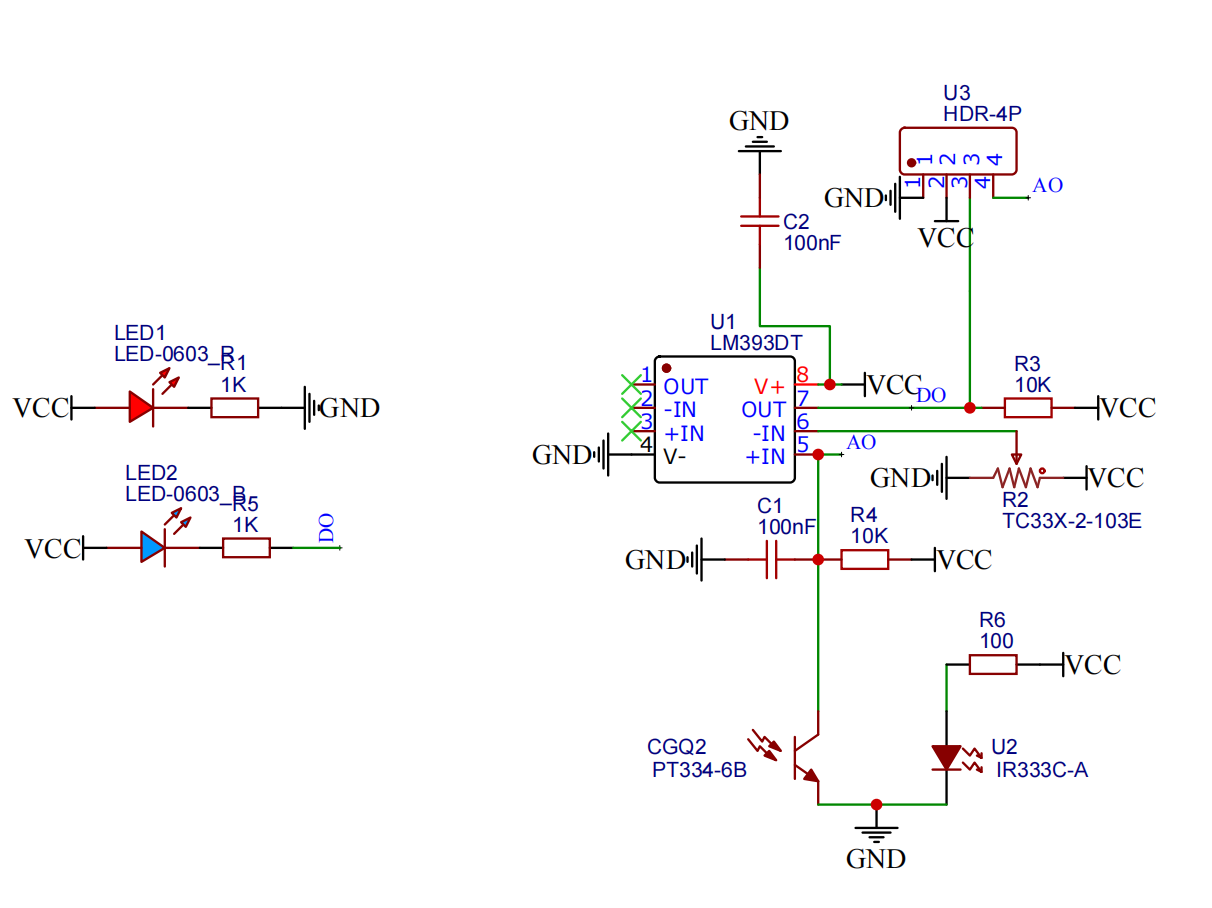

2、原理图 点这里回到目录

HS-S02P 红外传感器(避障模块)


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
D 数字信号引脚
A 模拟信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0端子线

  • 安装方式:双螺丝固定

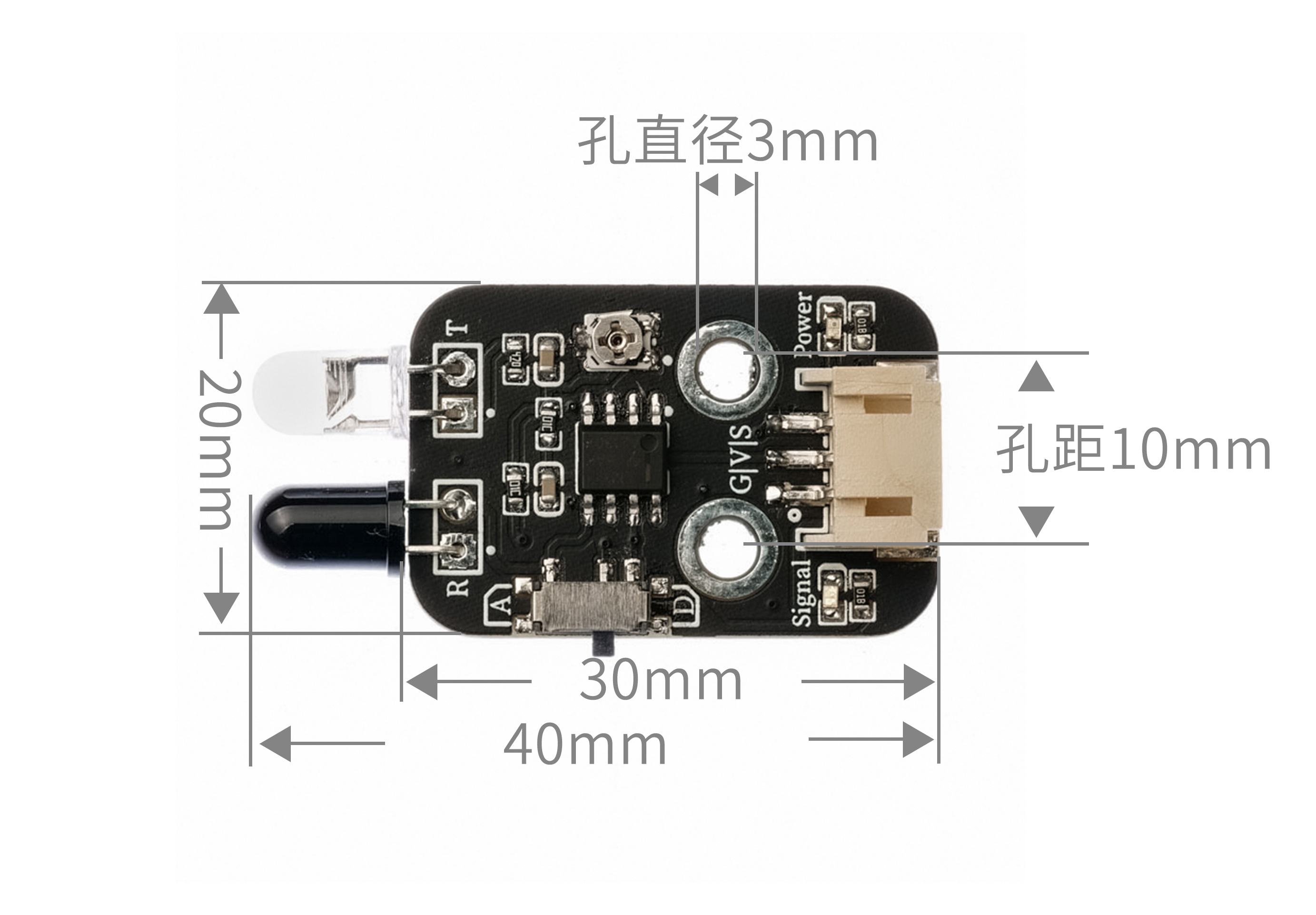

4、电路板尺寸 点这里回到目录

HS-S02P 红外传感器(避障模块)


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

void setup(){
  pinMode(4, INPUT);//设置D4为输入模式
  pinMode(6, OUTPUT);//设置D6为输出模式
}

void loop(){
  //红外避障模块s引脚接uno开发板D4引脚,A引脚空置;led灯接D6引脚;
  if (digitalRead(4) == 0) {//检测到障碍物,输出低电平
    digitalWrite(6,HIGH);//亮灯

  } else if (digitalRead(4) == 1) {//未检测到障碍物,输出高电平
    digitalWrite(6,LOW);//熄灭
  }

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine
import time


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 0:
pin4.value(1)
time.sleep_ms(200)
else:
pin4.value(0)


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

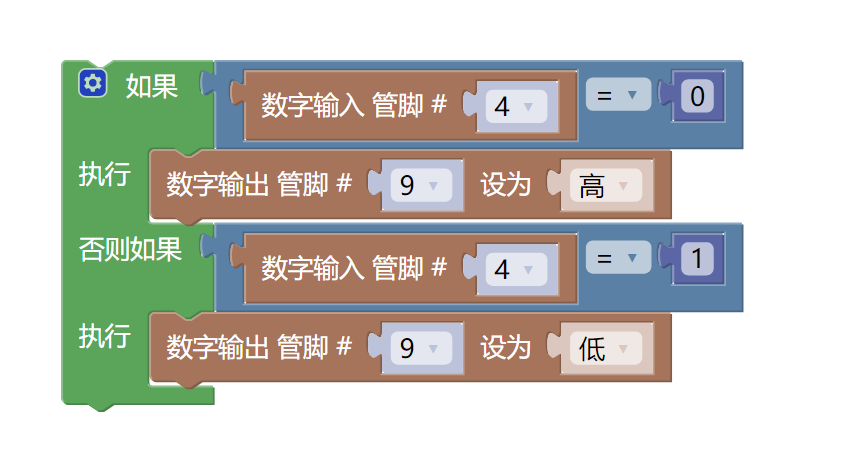

示例程序(UNO开发板):点击下载

HS-S02P 红外传感器(避障模块)

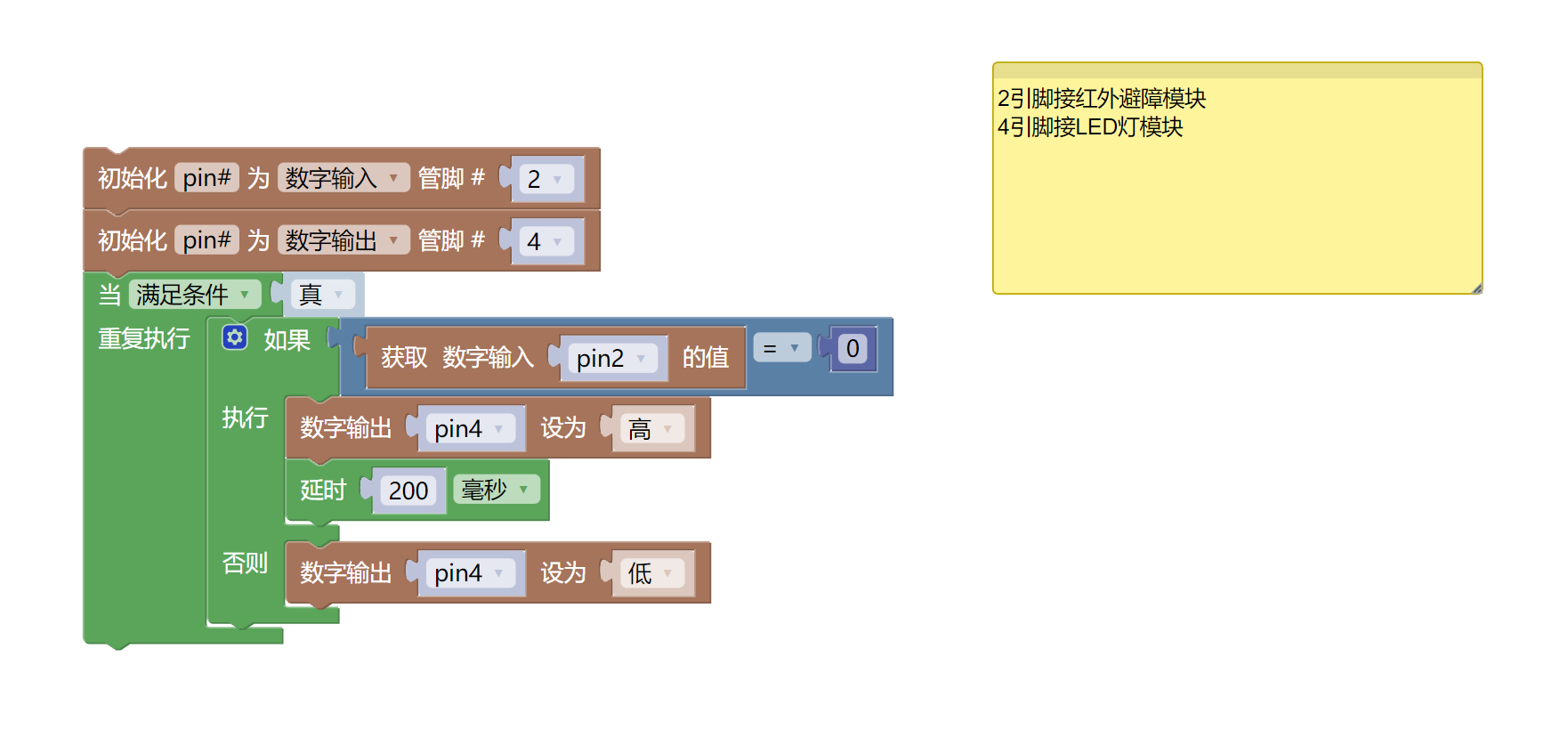

示例程序(ESP32开发板):点击下载

HS-S02P 红外传感器(避障模块)


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • LED灯模块(HS-F08p)*1
  • 红外避障模块(HS-S02p)*1
  • PH2.0 3P双头端子线 *2 或 PH2.0 3P端子转杜邦线 *2

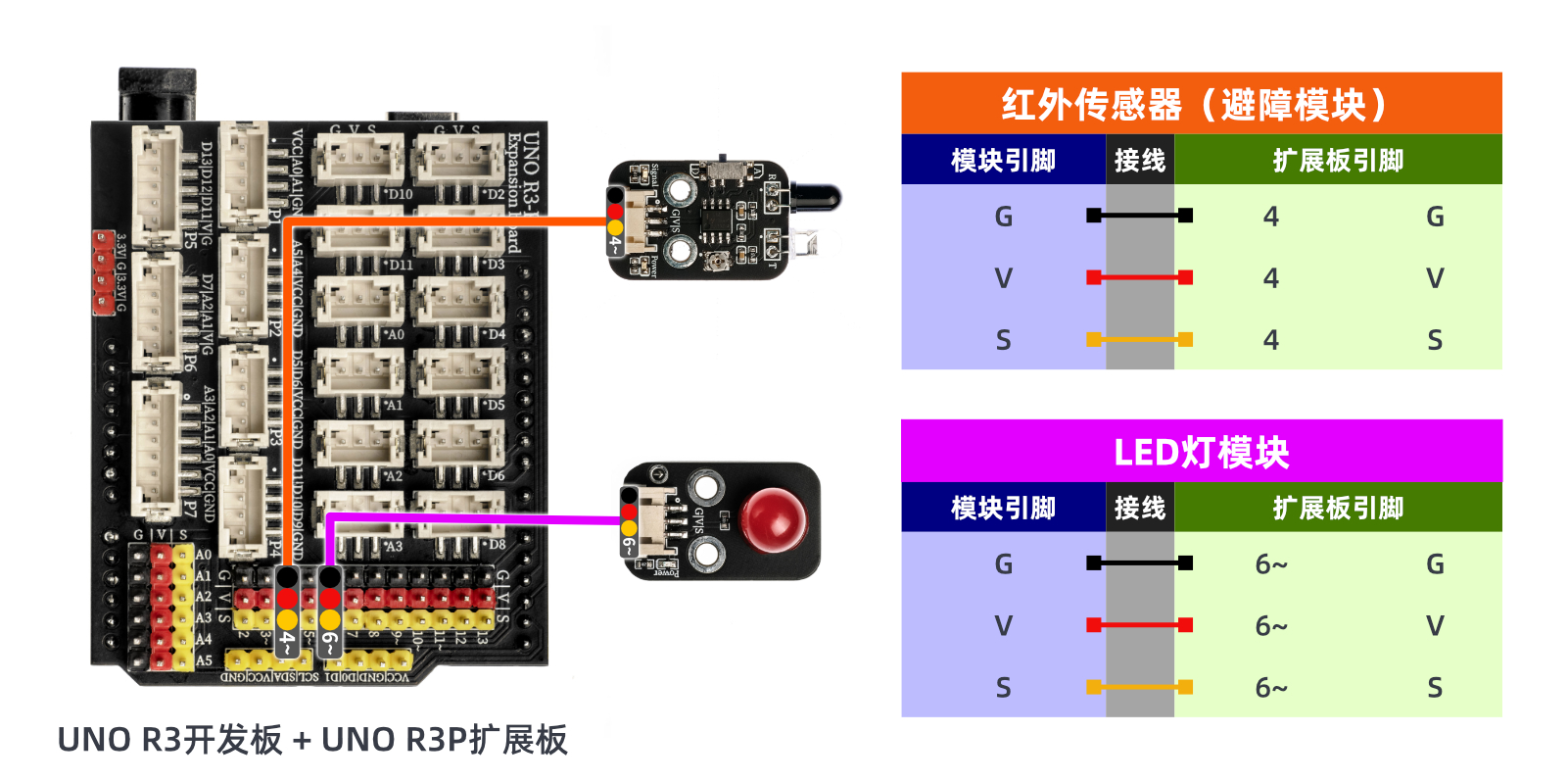

电路接线图:

HS-S02P 红外传感器(避障模块)

HS-S02P 红外传感器(避障模块)


8、视频教程 点这里回到目

视频教程:点击查看


9、测试结论 点这里回到目录

HS-S02P 红外传感器(避障模块)

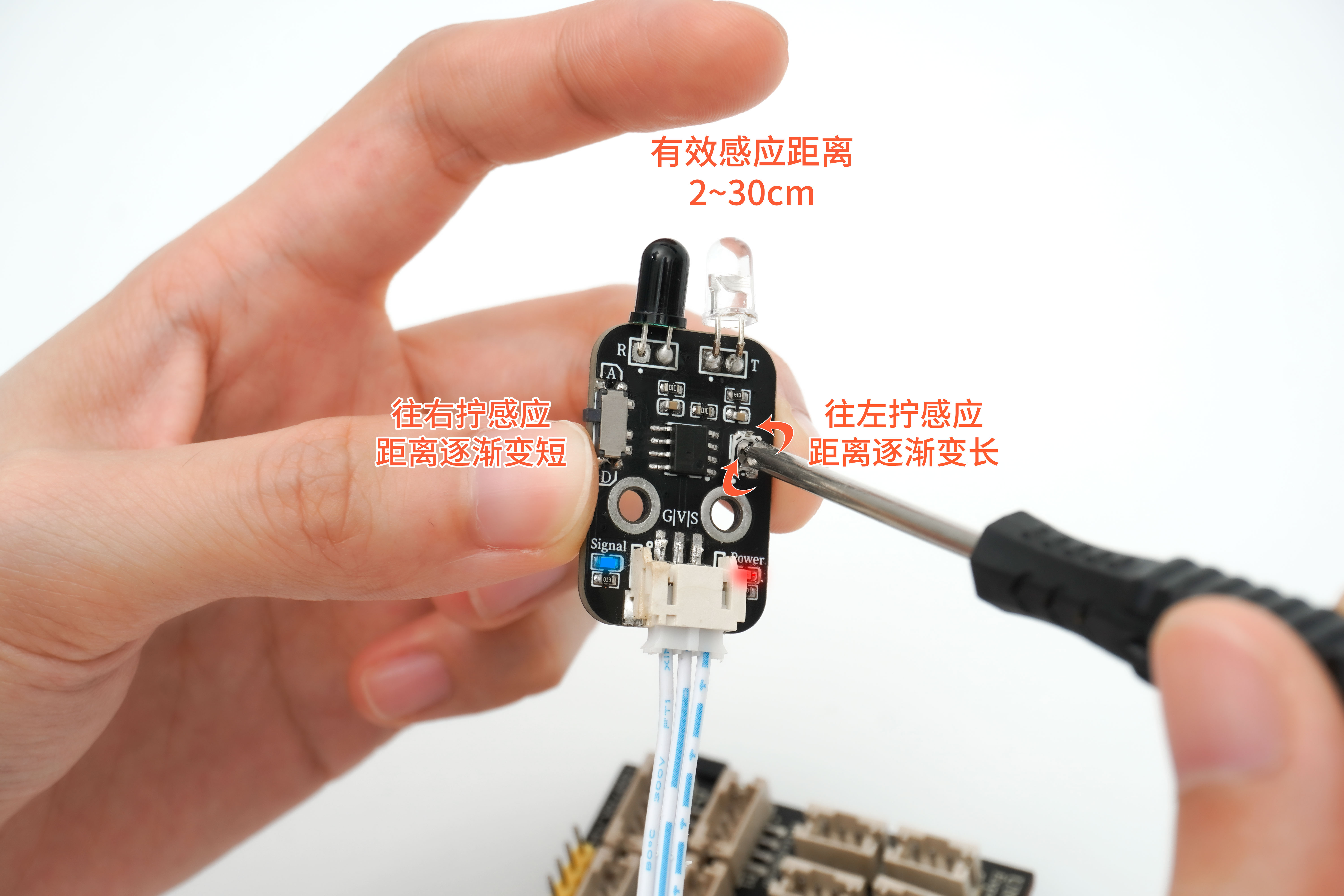

模块调试:在红外避障模块通电的情况下,用小螺丝刀调节红外避障模块的电位器,使手指离红外避障探头20mm左右,传感器信号指示蓝灯亮,手指离探头20mm外红外避障模块信号指示蓝灯熄灭。注意:红外避障模块的红外发射和接收探头对受环境光干扰较大,请不要在阳光太强的环境下调试。

红外避障模块利用红外的工作特性, 当红外避障模块探头检测到障碍物输出低电平(0);LED 灯被点亮,当红外避障模块探头未检测到前方有障碍物输出高电平(1),LED 灯处于熄灭状态。
