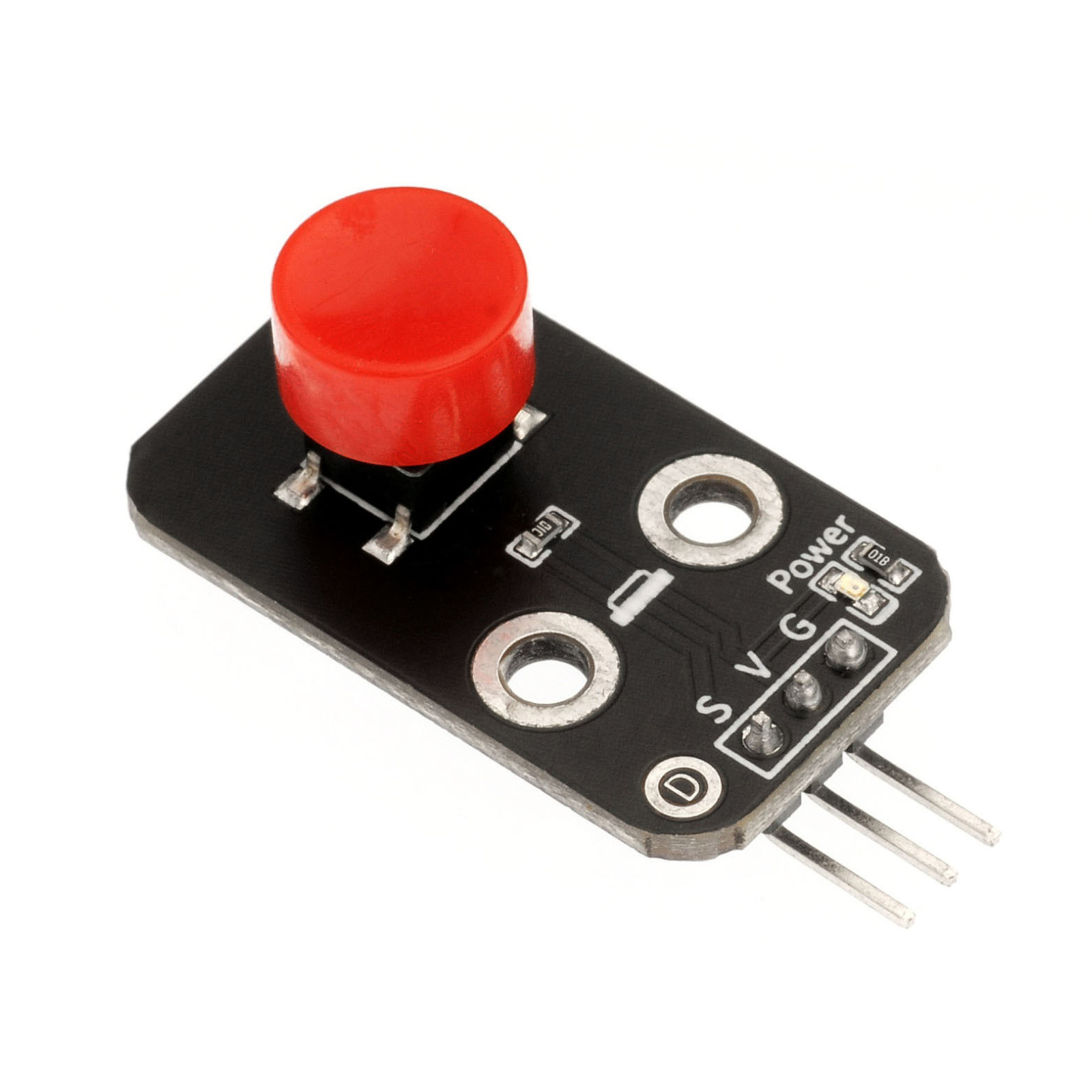

HS-KEY1B按键开关模块
1、介绍 点这里回到目录
按键也称之为轻触开关，使用时以满足操作力的条件向开关操作方向施压，开关闭合接通；当撤销压力时开关即断开，其内部结构是靠金属弹片受力变化来实现通断的。如图，正常情况下，按键的 1和2、3和4 脚是相连的；当我们按下按键时，四个脚相互接通；松开按键时，恢复正常状态。 我们的模块正常连接上后，模块的红色power灯亮起，当按键按下时，模块输出低电平，并且信号蓝色灯亮起，松开后蓝色灯熄灭，输出高电平。

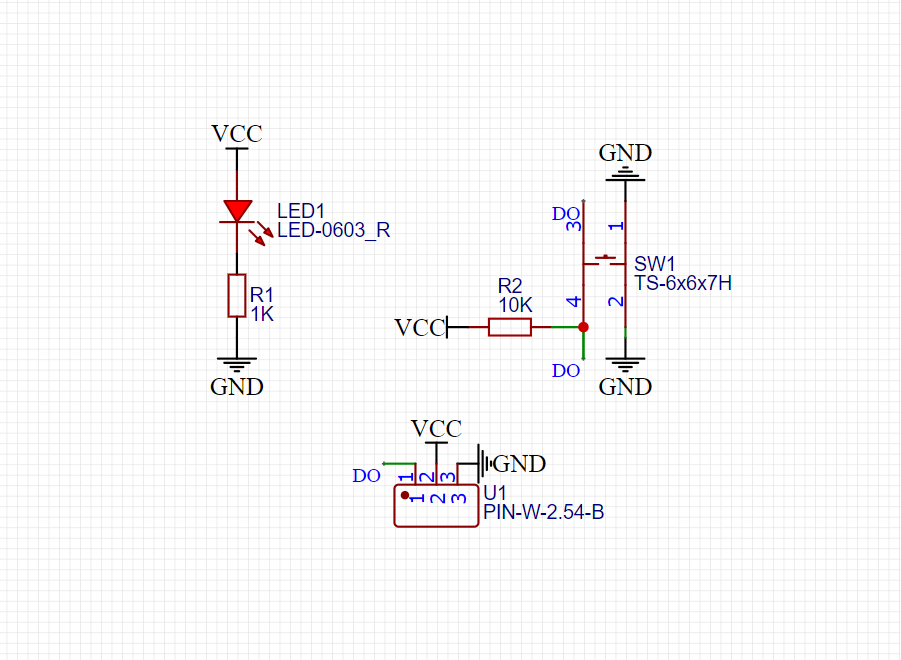

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 信号数字输出，按下时低电平，松开时高电平 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：双螺丝固定

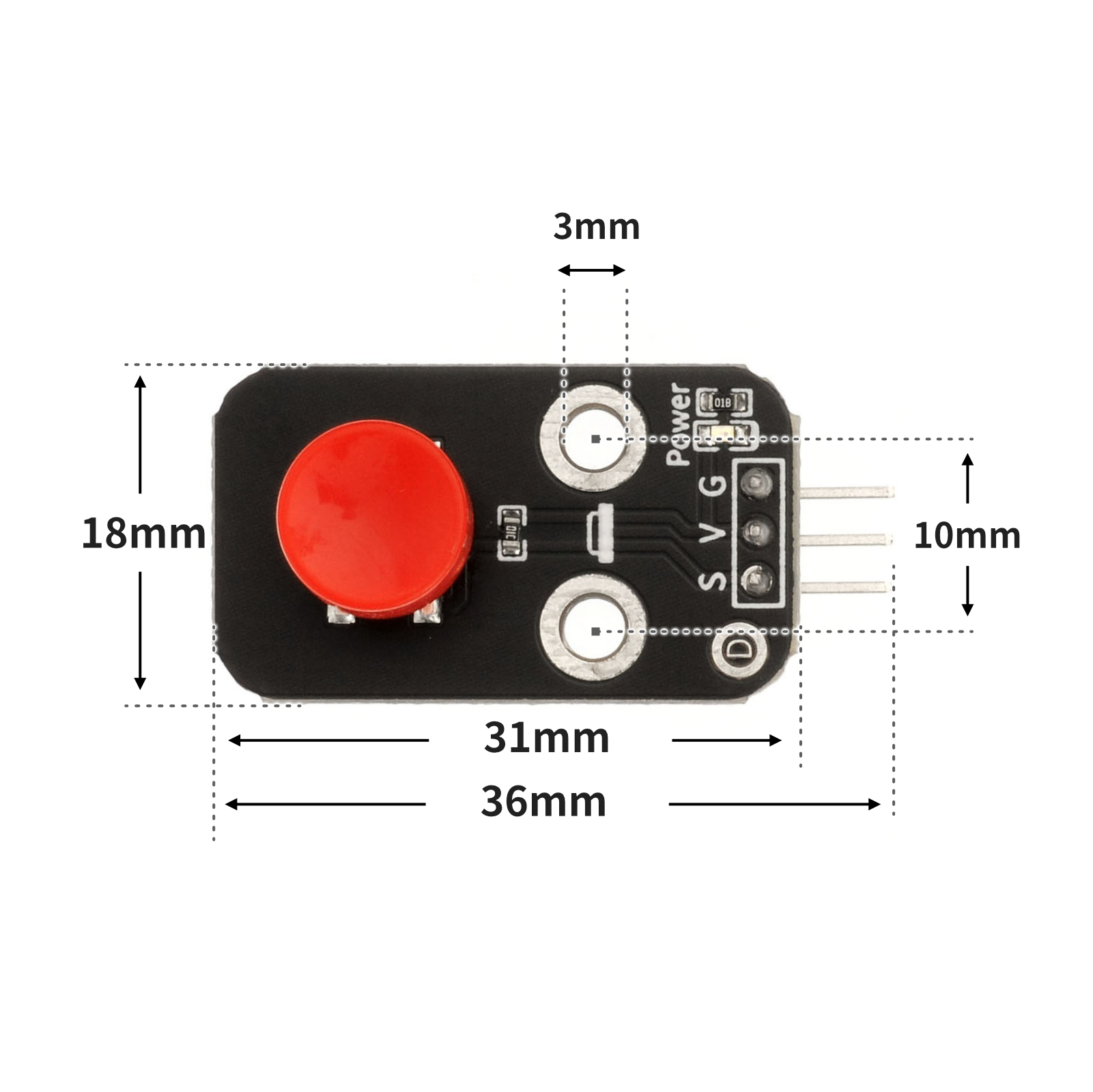

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：点击下载
void setup(){
Serial.begin(9600);
pinMode(4, INPUT);
pinMode(6, OUTPUT);
}
void loop(){
if (digitalRead(4) == LOW) {
digitalWrite(6,HIGH);
} else {
digitalWrite(6,LOW);
}
Serial.println(digitalRead(4));
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
import time
pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 0:
pin4.value(1)
time.sleep(1)
else:
pin4.value(0)
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

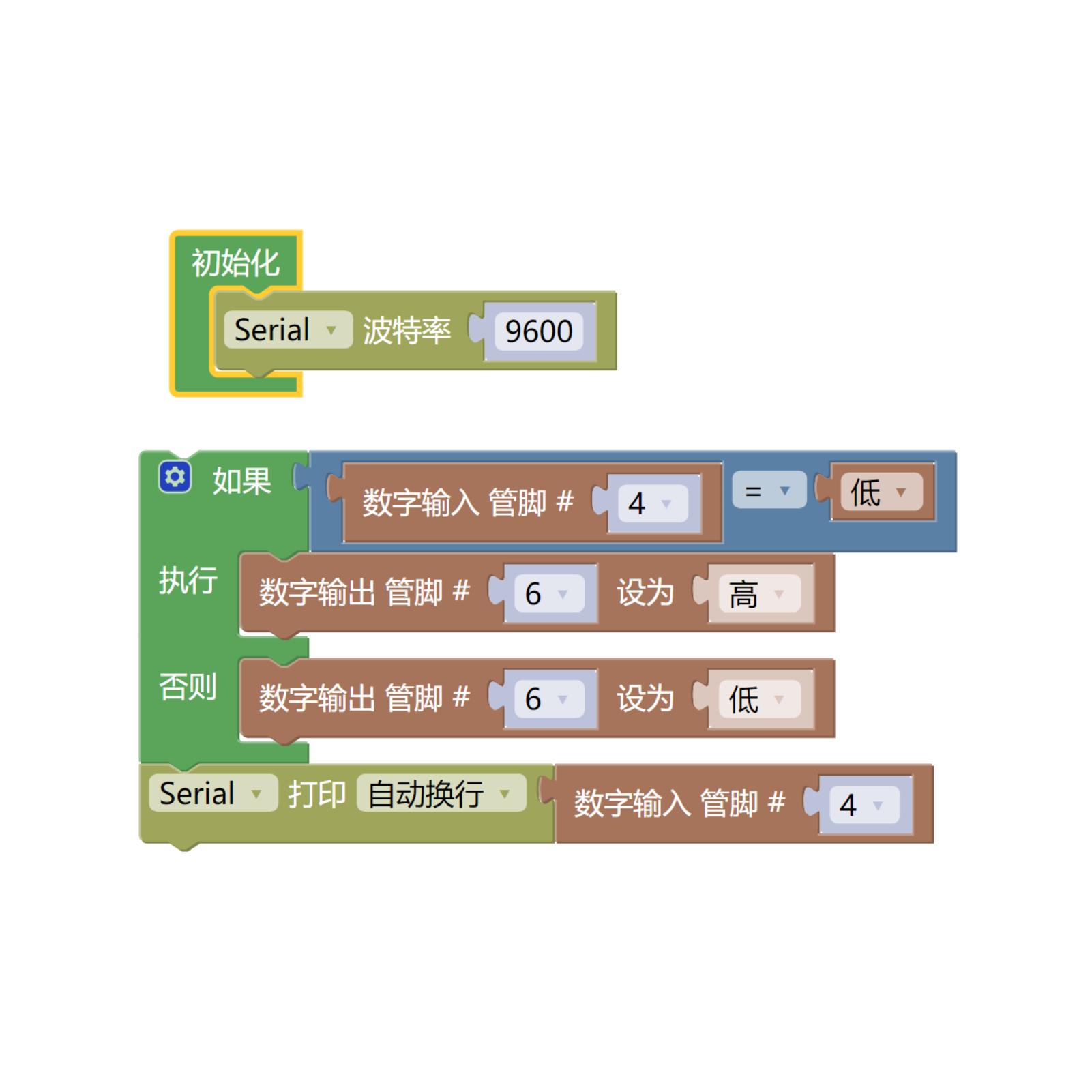

示例程序（UNO开发板）：点击下载

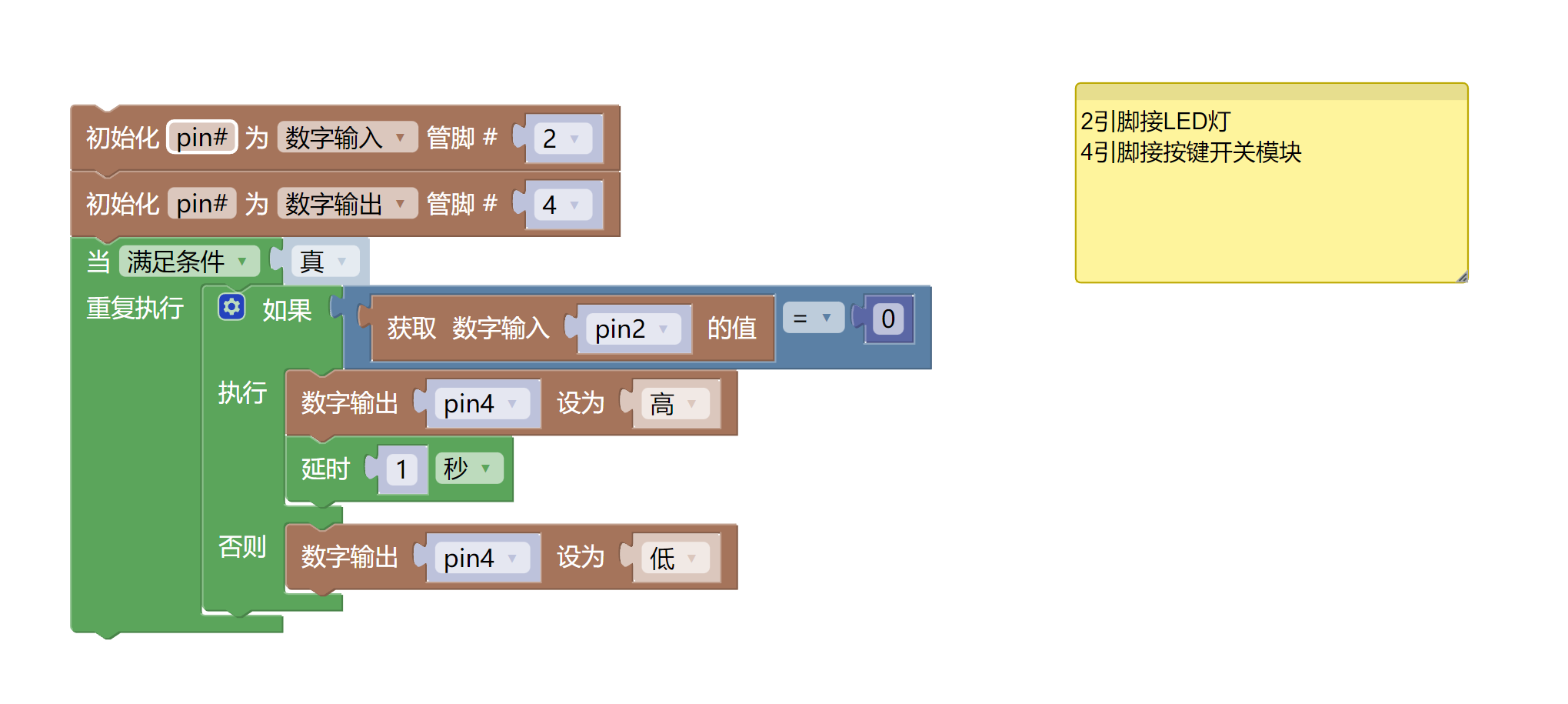

示例程序（ESP32开发板）：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- LED灯模块（HS-F08A）*1
- 按键开关模块（HS-KEY1B）*1
- 1P母对母杜邦线 *6条 或 3P母对母杜邦线 *2条
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

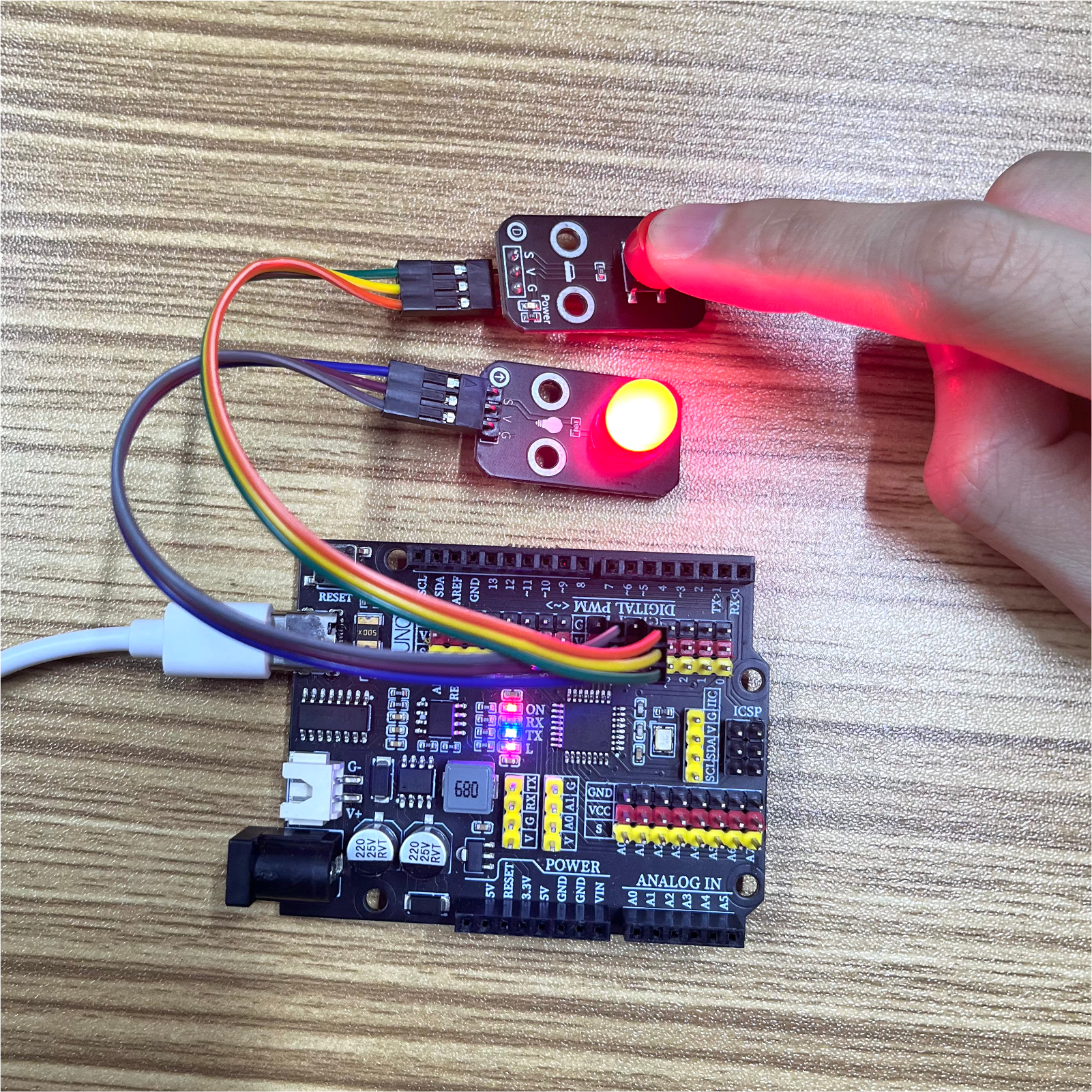

器件连接好线之后，将上述程序烧录到开发板之后，按下按键将使得 LED 点亮，松开则灯灭。通过按键的按下与松开，触发按键的信号口输出高低电平,通过判断信号口的高低电平状态，控制 LED 灯的亮与灭的状态。
