HS-S09LB 雨滴传感器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

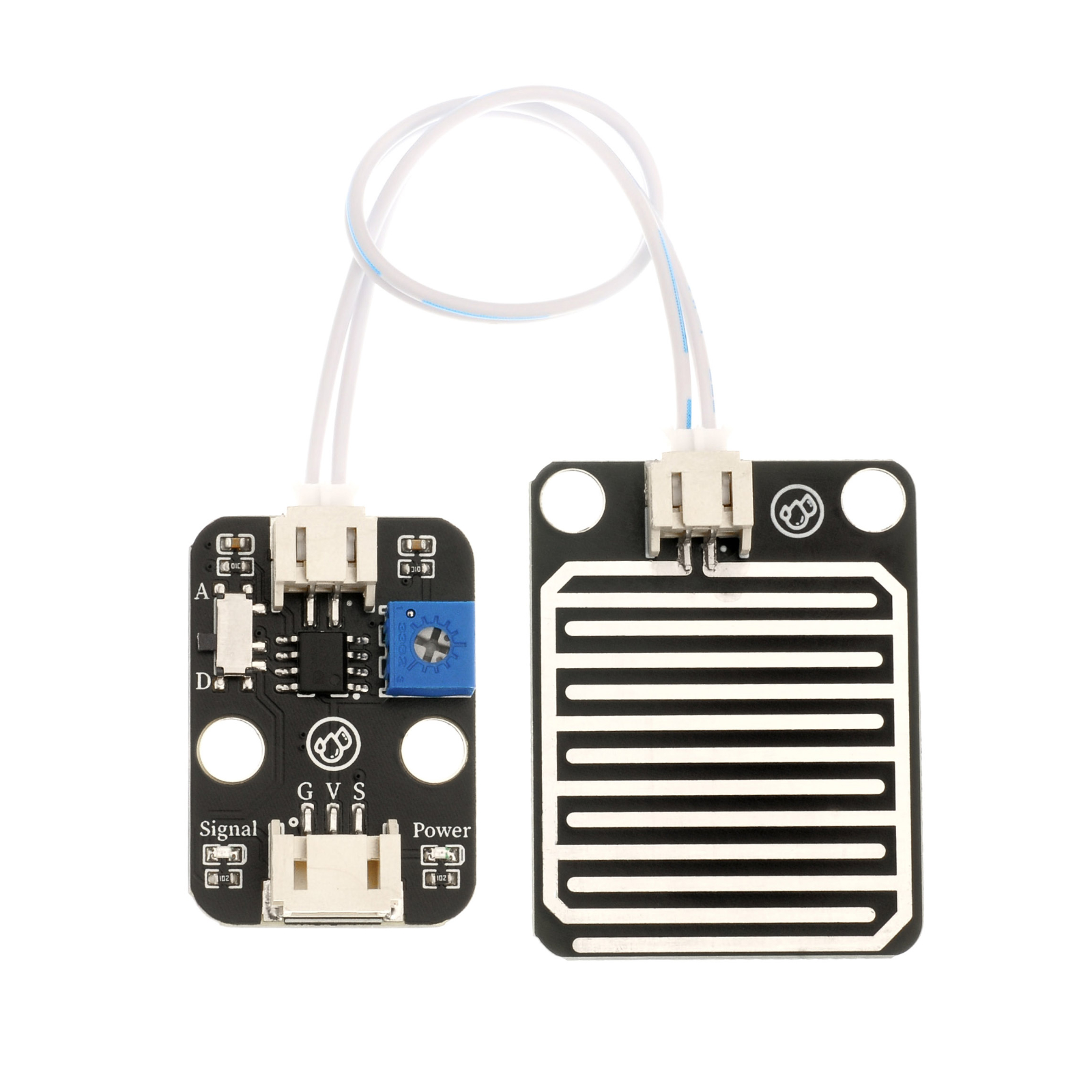

1、介绍 点这里回到目录

雨滴传感器是一种传感装置,主要用于检测是否下雨及雨量的大小,并广泛应用于汽车自动刮水系统、智能灯光系统和智能天窗系统等。传感器采用优质FR-04双料,大面积5.0 * 4.0厘米,镀镍处理面。 它具有抗氧化,导电性和更出色的耐久性能; 用电位器调节灵敏度; 工作电压为3.3 V至5 V. 输出形式:数字值输出(0和1)和模拟值AO电压输出, 使用LM393双电压比较器, 当传感器连接到5v电源时,感应板上没有水滴,DO输出处于高电平。 当滴下液滴时,DO输出处于低电平。 如果我们刷掉水滴,输出将返回高水平状态。 AO模拟输出可以连接到微控制器上的AD接口,以检测上面雨滴的大小。 DO数字输出也可以连接微控制器,以检测是否有雨。

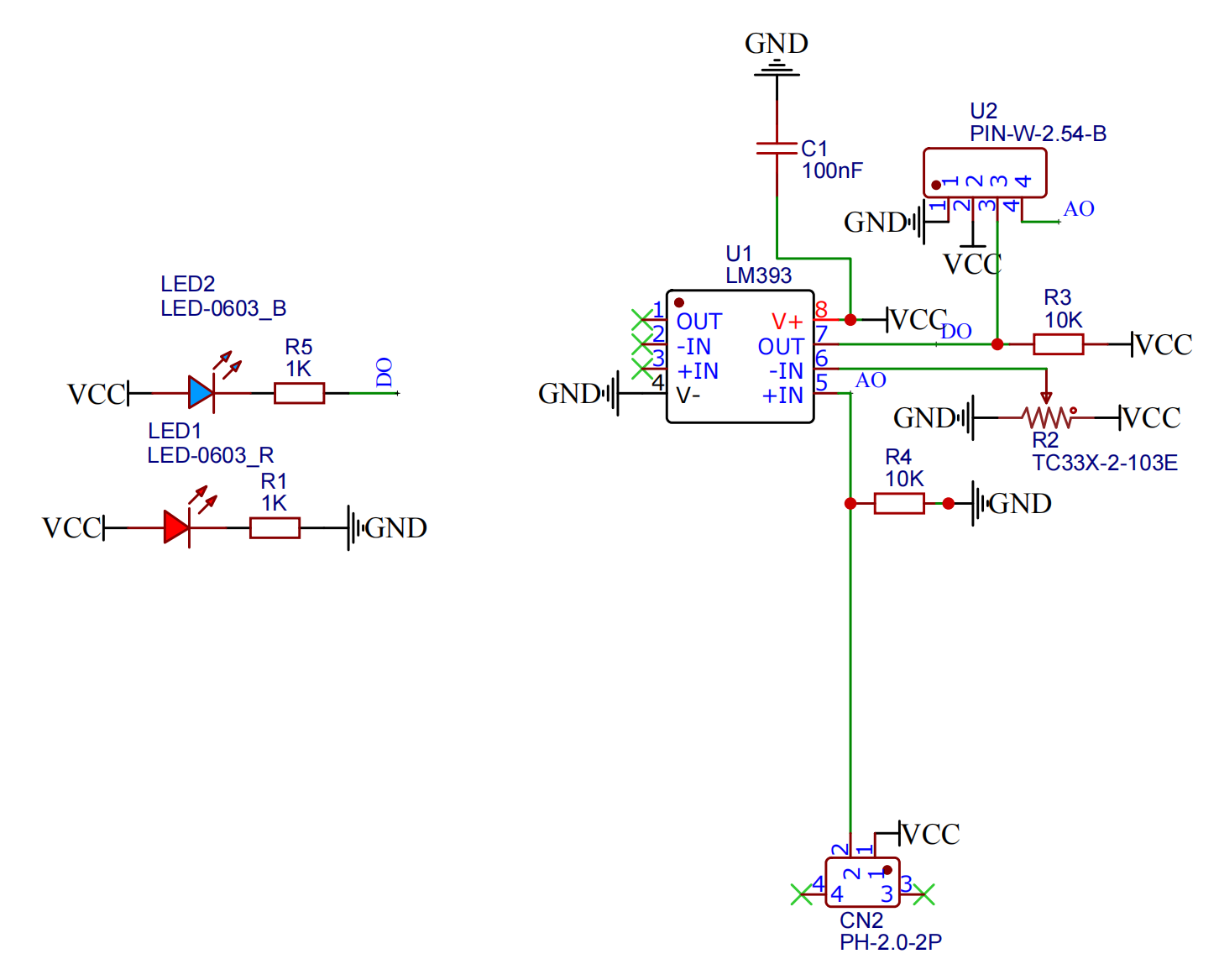

2、原理图 点这里回到目录

HS-S09LB 雨滴传感器


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
A 模拟信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0 2\3P

  • 安装方式:双螺丝固定

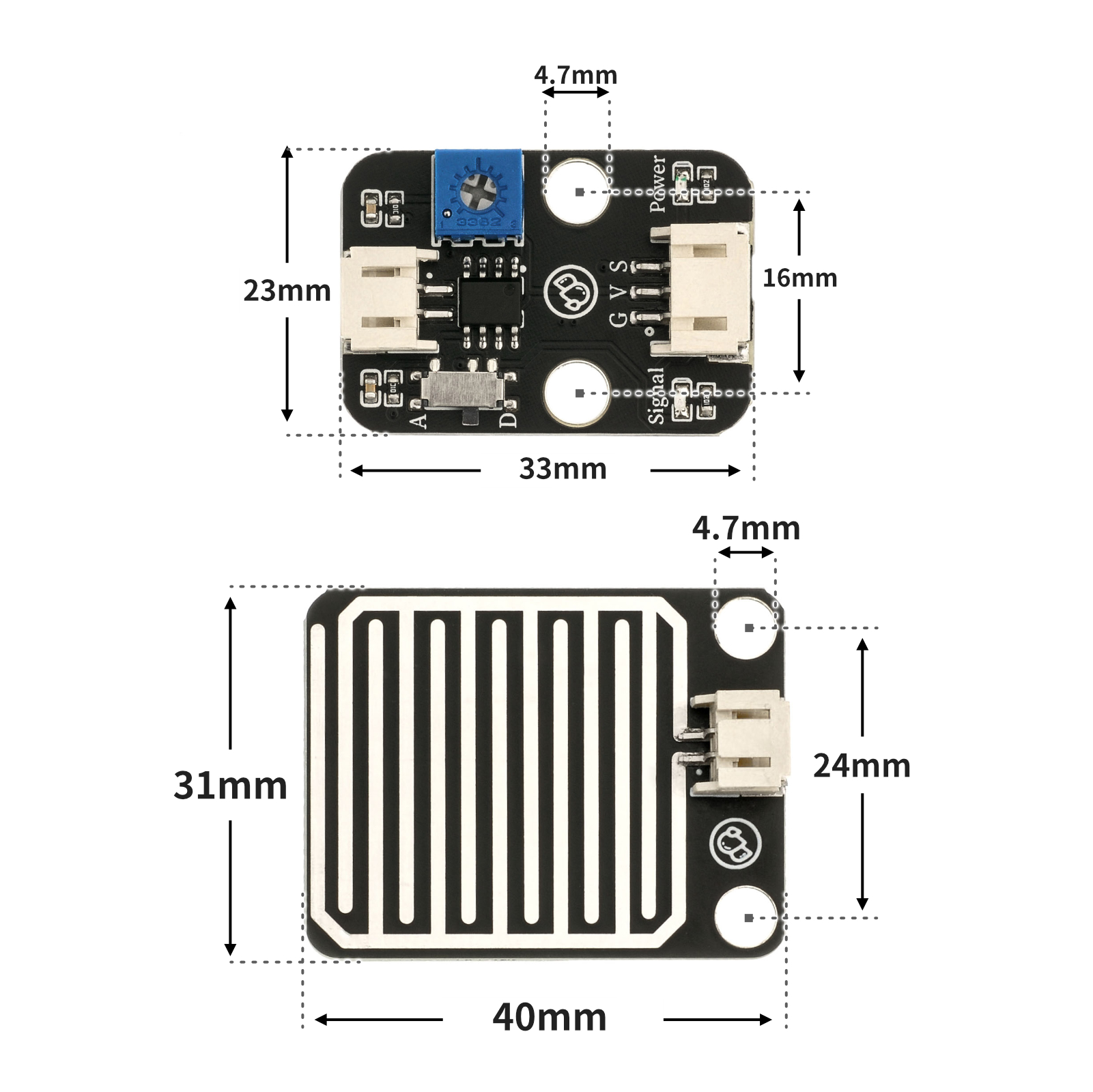

4、电路板尺寸 点这里回到目录

HS-S09LB 雨滴传感器


5、Arduino IDE示例程序 点这里回到目录

Arduino UNO 示例(适用于Mixly IDE、Arduino IDE):

void setup(){
  Serial.begin(9600);
  pinMode(3, INPUT);
  pinMode(6, OUTPUT);
  pinMode(3, INPUT);
}

void loop(){
  //雨滴检测模块接D3,有源蜂鸣器接开发板D6
  //

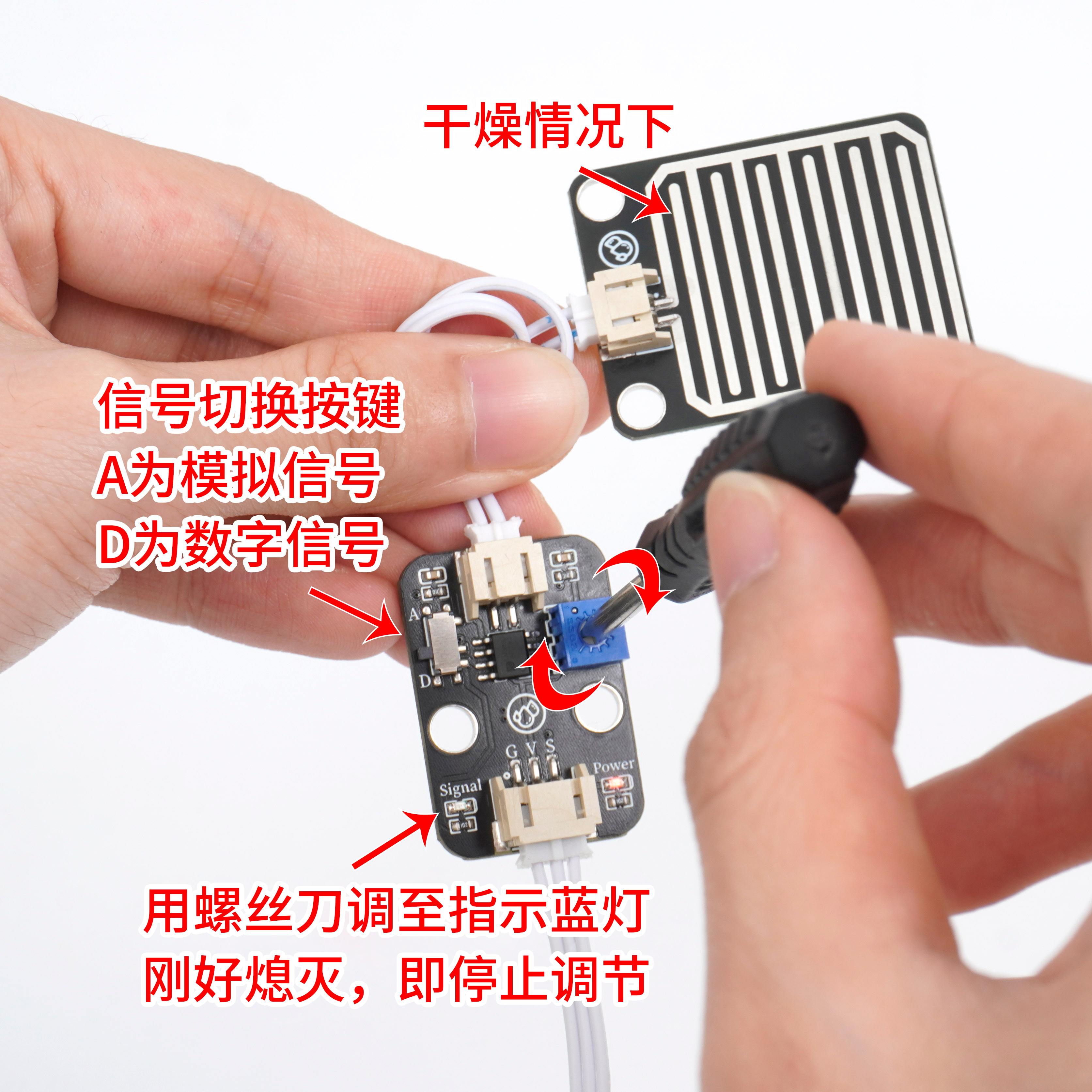

  //轻轻调节雨滴A模块背部电位器,有雨水的情况下,A模块指示蓝灯亮起;
  //没有雨水,A模块指示蓝灯熄灭。
  if (digitalRead(3) == 1) {
    //没有雨水,输出高电平(1),模块信号指示蓝灯熄灭,蜂鸣器不响。
    digitalWrite(6,LOW);
    Serial.println(String("没有雨水:") + String(digitalRead(3)));

  } else if (digitalRead(3) == 0) {
    //有雨水,输出低电平(0),模块信号指示蓝灯亮起,蜂鸣器响起。
    digitalWrite(6,HIGH);
    Serial.println(String("检测到雨水:") + String(digitalRead(3)));
  }

}

ESP32 Python 示例(适用于Mixly IDE /米思齐)
(开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 ):

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 1:
pin4.value(0)
else:
pin4.value(1)

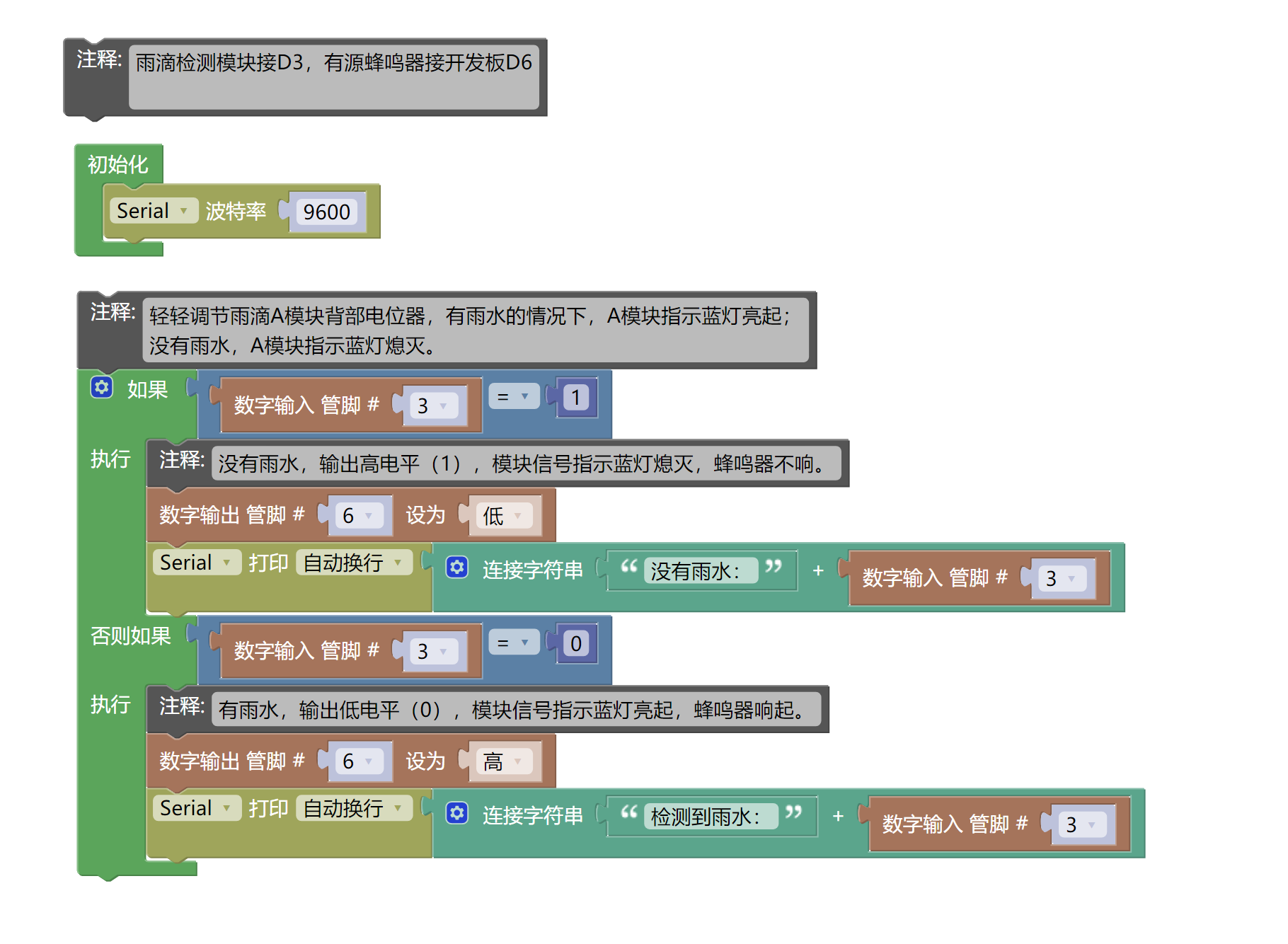

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

Arduino UNO 图形化示例程序:点击下载

HS-S09LB 雨滴传感器

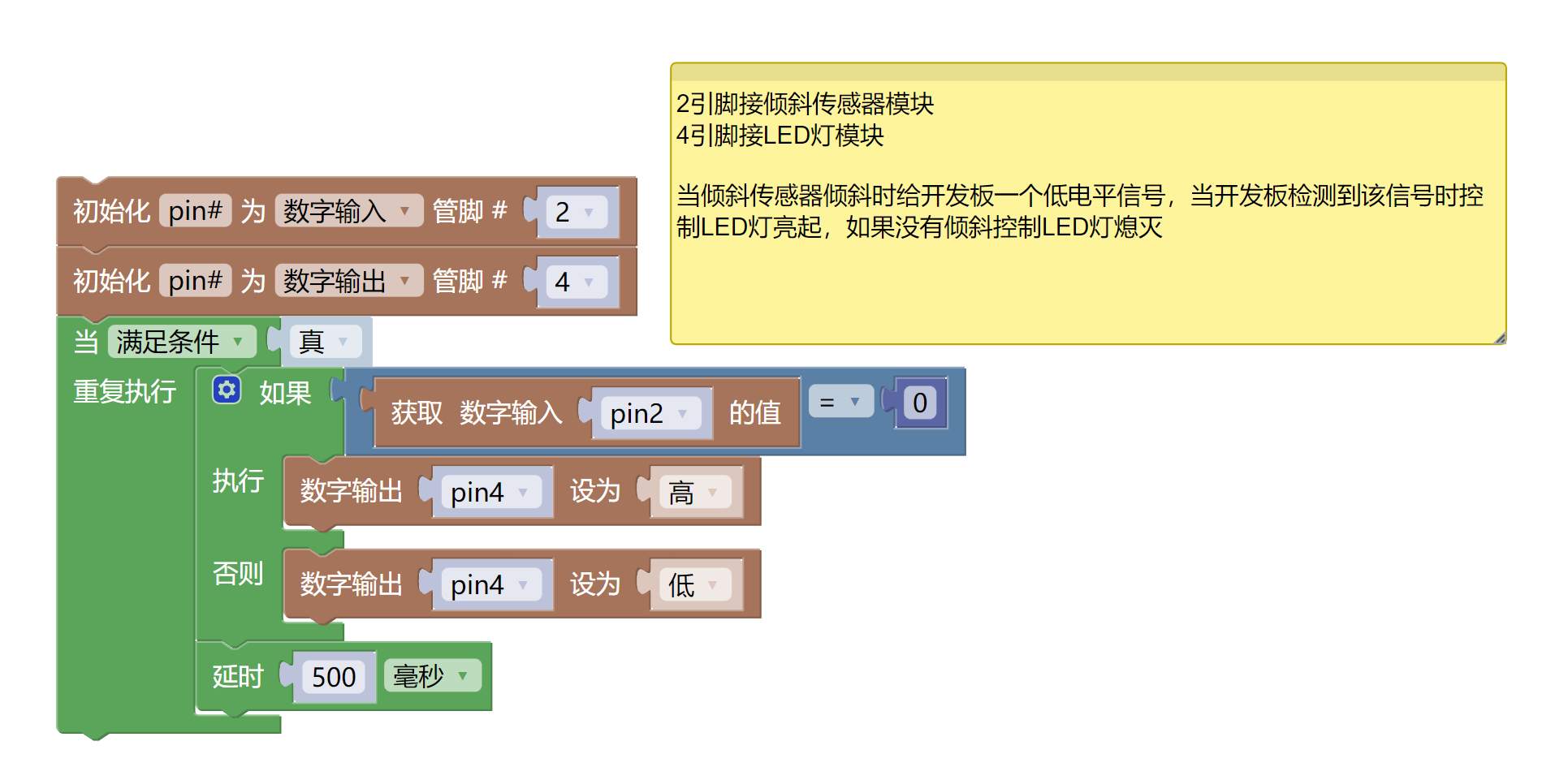

ESP32 Python图形化示例程序:点击下载

HS-S09LB 雨滴传感器


7、测试环境搭建 点这里回到目录

Arduino UNO 测试环境搭建

准备配件:

  • UNO-R3 开发板 *1
  • UNO-R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • 雨滴传感器(HS-S09B)*1
  • 雨滴传感器(HS-S09P)*1
  • 有源蜂鸣器(HS-F07P)*1
  • PH2.0双头端子线 * 1
  • PH2.0 3P杜邦线 * 2

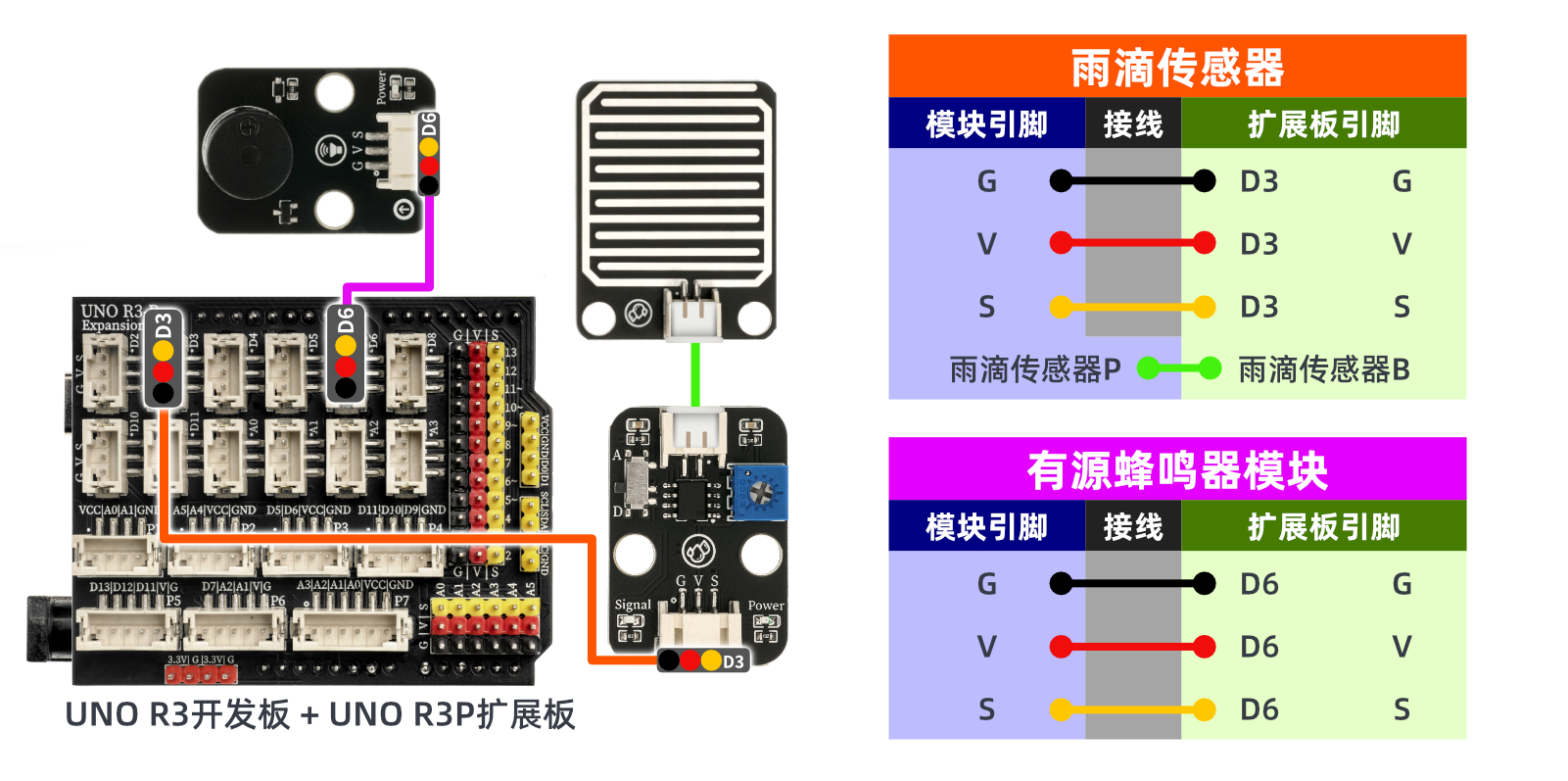

电路接线图:

HS-S09LB 雨滴传感器


ESP32 Python 测试环境搭建


8、视频教程 点这里回到目录

Arduino UNO视频教程:点击查看

ESP32 Python视频教程:

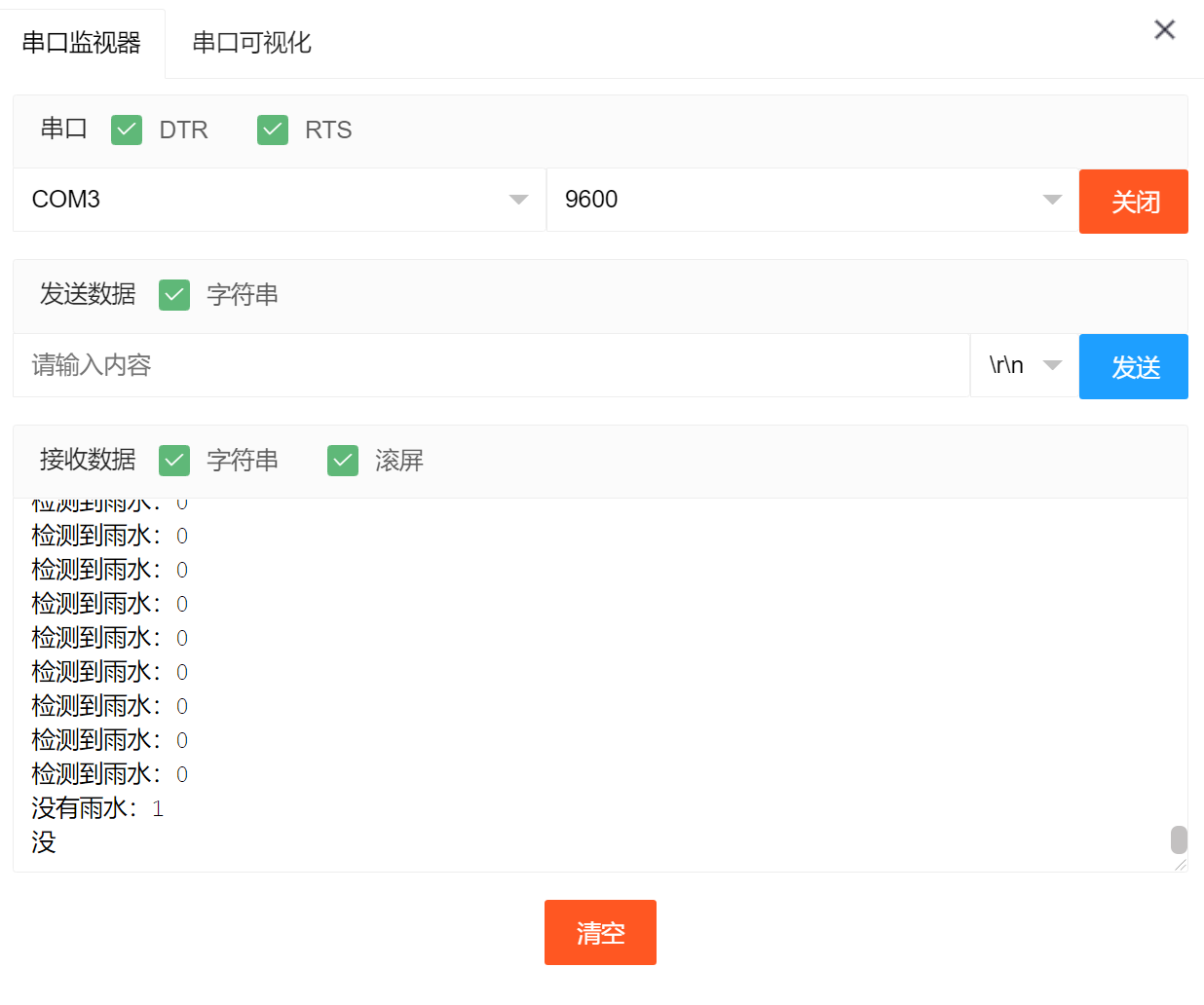

9、测试结论 点这里回到目录

Arduino UNO测试结论:

HS-S09LB 雨滴传感器

器件连接好线之后,将上述程序烧录到 Arduino UNO 开发板之后,打开串口监视器,将水滴滴在雨滴传感器上,模拟下雨,可以看到数据会变化。

HS-S09LB 雨滴传感器


ESP32 Python测试结论:

器件连接好线之后,将上述程序烧录到 ESP32开发板之后,,将水滴滴在雨滴传感器上,模拟下雨,可以听到蜂鸣器的声音。


点这里回到目录
