雾化模块

雾化器使用方法

第一种：红色按键启停

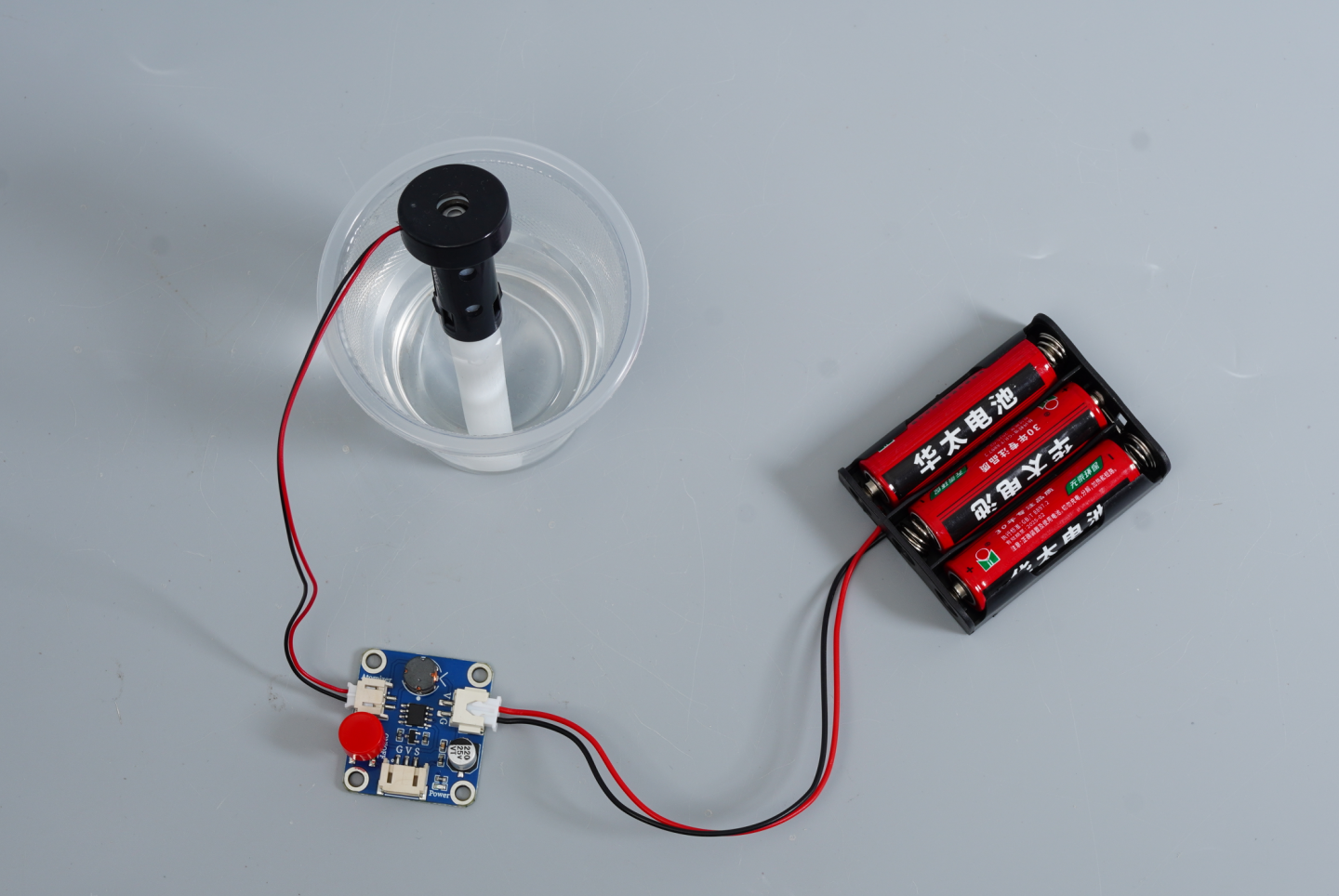

1.接线方式:

参考下图所示的接线方式进行连接，供电电压3.3-5v。

2.操作步骤:

按下红色按键,雾化器开始工作,指示灯亮起。

再次按下红色按键,雾化器关闭,指示灯熄灭。

第二种：arduino开发板（单片机）高低电平控制

1.接线方式:

参考下图所示的接线方式进行连接，雾化模块信号端口接arduino开发板的D9引脚，从Arduino开发板取5V电压供电。

2.操作步骤:

（1）.通过红色按键确保雾化器处于关闭状态,指示灯熄灭。

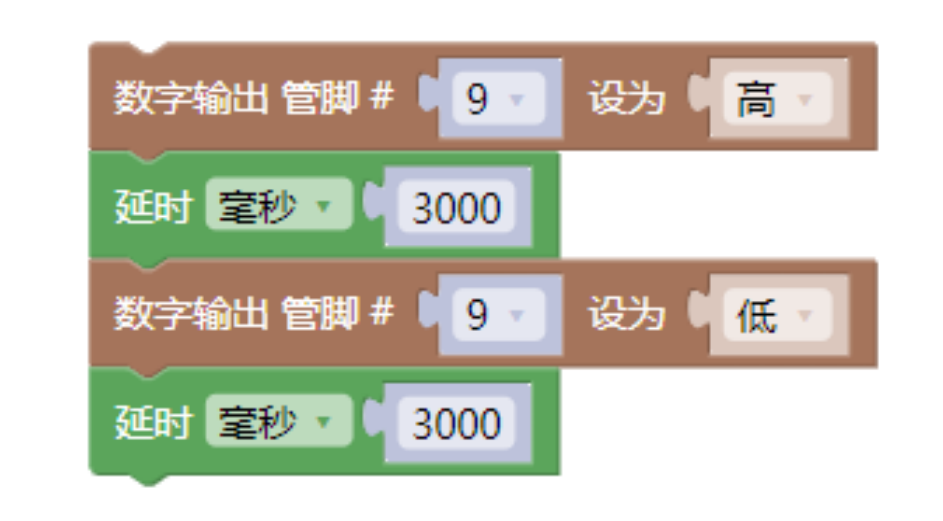

（2）.上传示例程序到Arduino开发板,如下图所示。

（3）.上传程序后,我们可以观察到雾化器呈现出工作3秒、停止3秒的周期性效果。

第三种：Arduino开发板(单片机)高低电平控制,雾化器独立供电

使用说明：这种使用方法的优点是,雾化器可以独立于Arduino开发板供电,避免了开发板供电不足的问题。同时,Arduino开发板仍然可以通过D9引脚控制雾化器的工作。这种方式适用于Arduino开发板同时连接了温湿度传感器、数码管等其他耗电设备的情况。

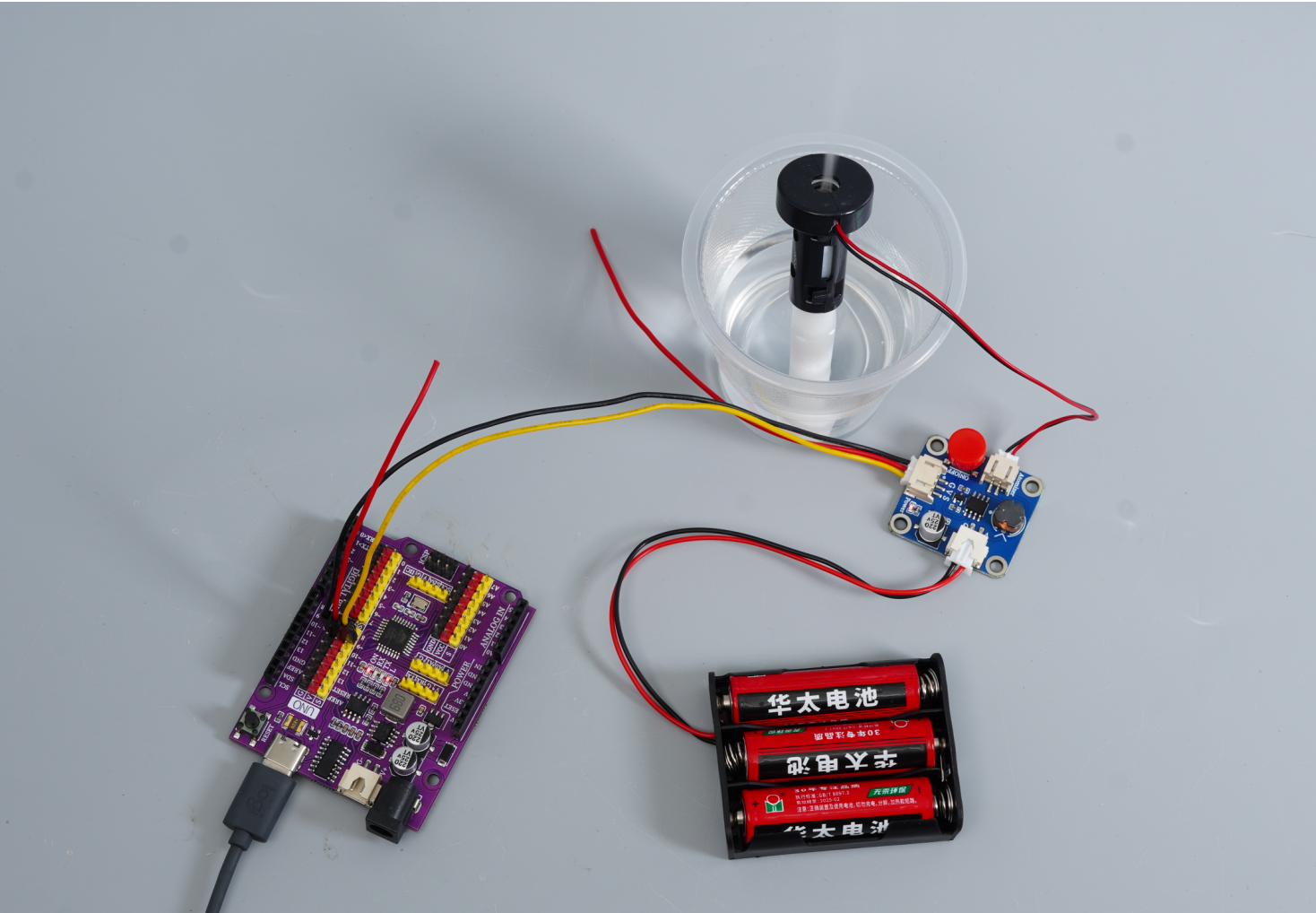

1.接线方式:

参考下图所示的接线方式进行连接。雾化器模块的信号线S接到Arduino开发板的D9引脚；雾化器模块的G(负极)接到Arduino开发板的GND(地线)；雾化器模块的V(正极)悬空不接。通过4.5v电池给雾气器独立供电。

2.操作步骤:

（1）.通过红色按键确保雾化器处于关闭状态,指示灯熄灭。

（2）.上传示例程序到Arduino开发板,如下图1-2所示。

（3）.我上传程序后,我们可以观察到雾化器呈现出工作3秒、停止3秒的周期性效果。
