HS-S40A 全极霍尔磁性开关

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和 Python示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

全极霍尔磁性传感器是根据霍尔效应制作的一种磁场传感器。全极霍尔效应是磁电效应的一种。当磁铁接近其冲刺表面时,开关输出低电平; 当磁铁移开时,开关输出高电平。

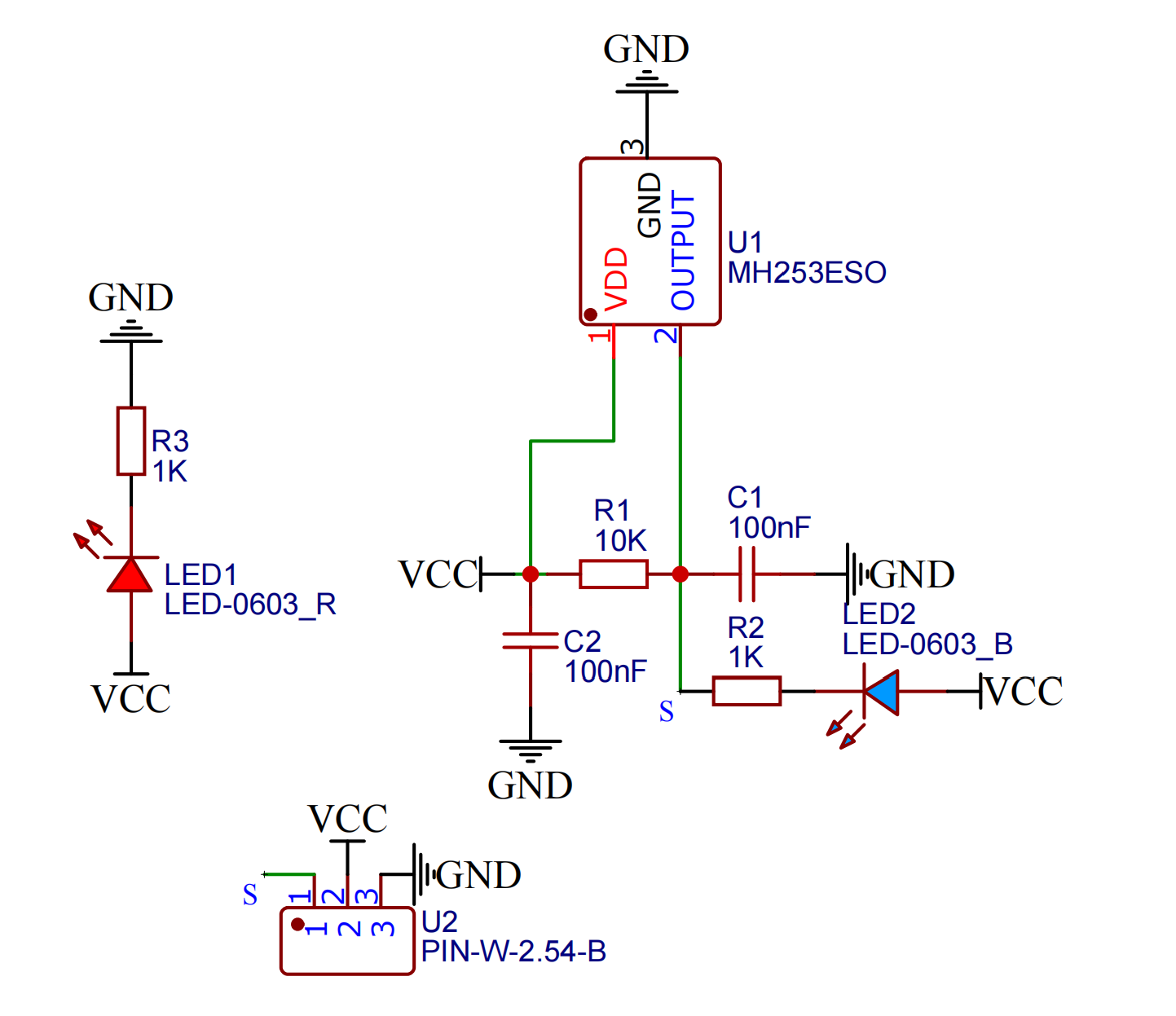

2、原理图 点这里回到目录

HS-S40A  全极霍尔磁性开关


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:2.54mm排针

  • 安装方式:双螺丝固定

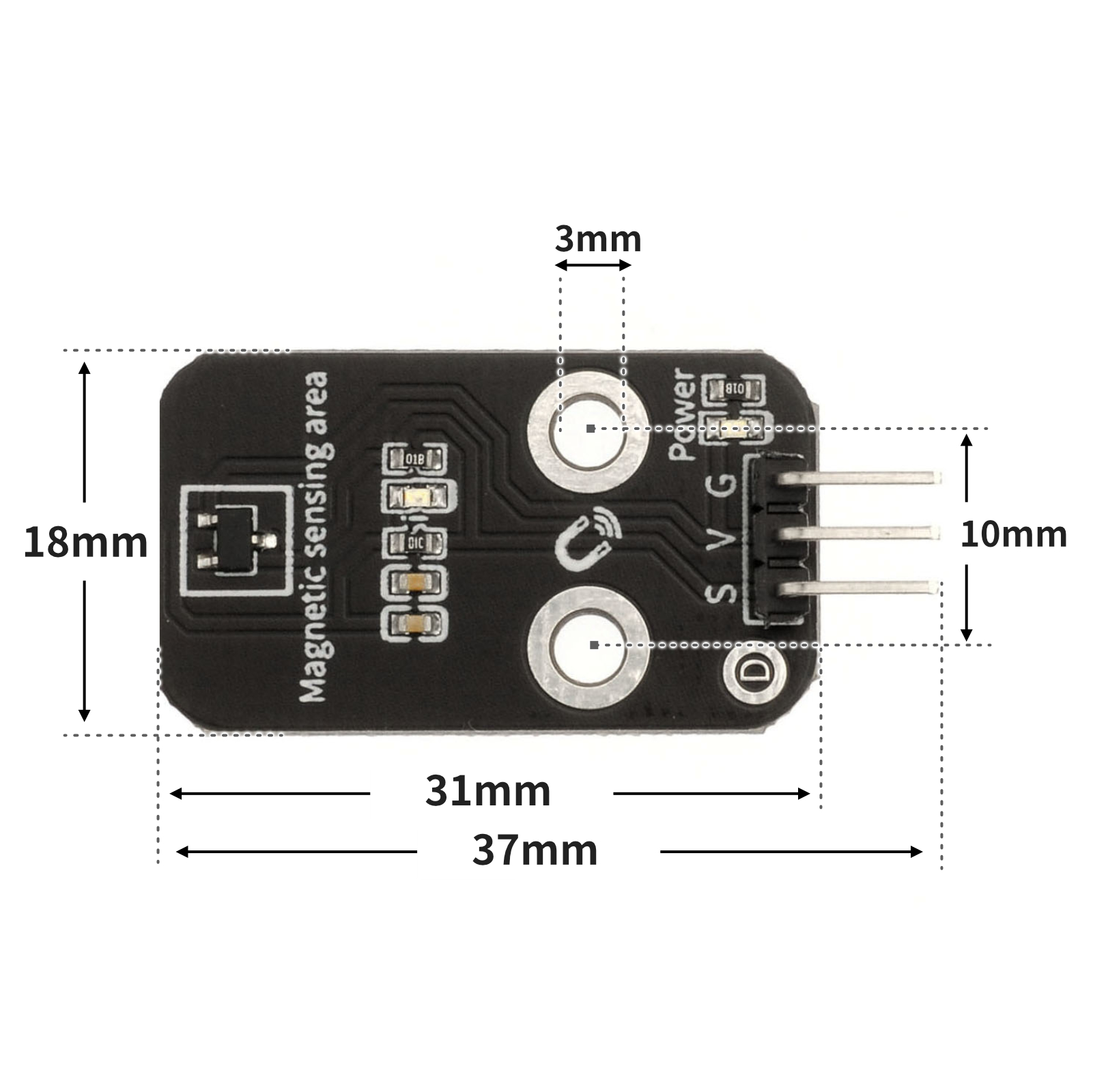

4、电路板尺寸 点这里回到目录

HS-S40A  全极霍尔磁性开关


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

volatile int value;

void setup(){
  Serial.begin(9600);
  value = 0;
  pinMode(5, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){
  value = digitalRead(5);
  Serial.print("串口值:");
  Serial.println(value);
  delay(1000);
  if (digitalRead(5) == 0) {
    digitalWrite(6,HIGH);

  } else {
    digitalWrite(6,LOW);

  }

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
value = 0
while True:
value = pin2.value()
print(value)
if pin2.value() == 0:
pin4.value(1)
else:
pin4.value(0)


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序(UNO开发板):点击下载

HS-S40A  全极霍尔磁性开关

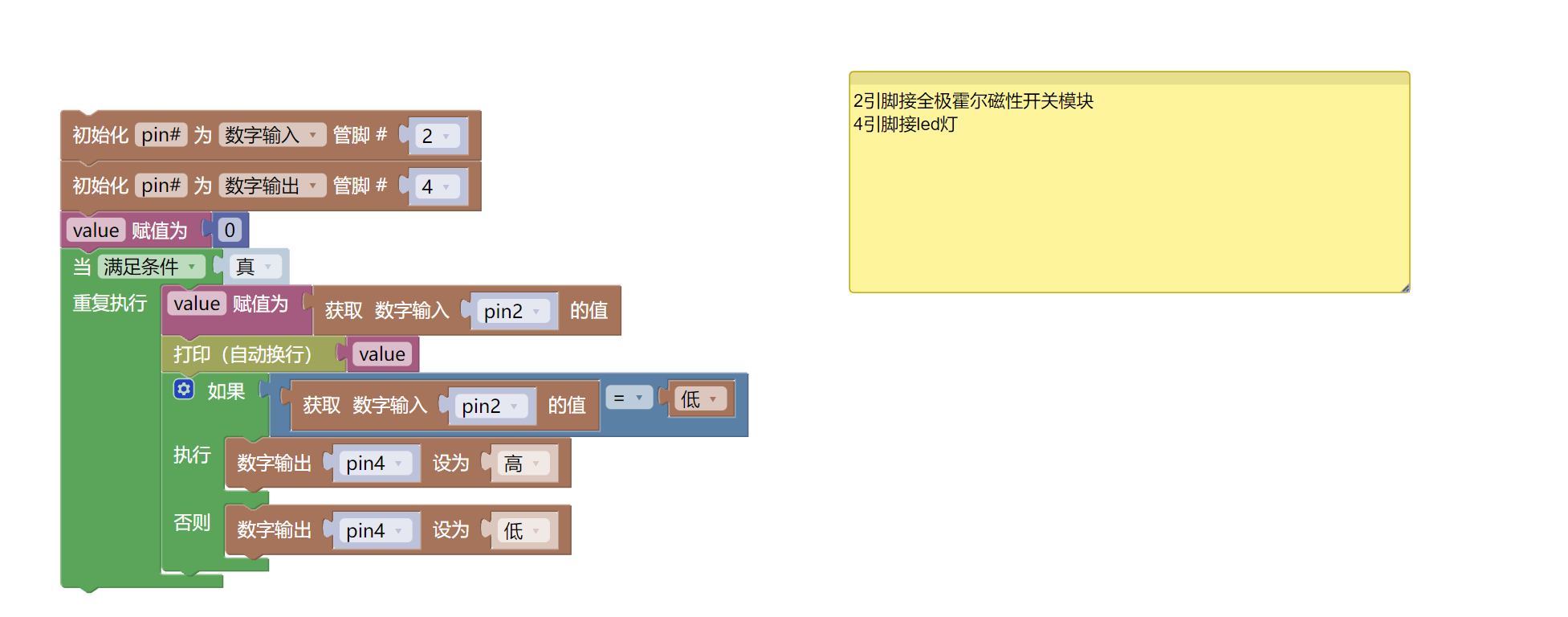

示例程序(ESP32开发板):点击下载

HS-S40A  全极霍尔磁性开关


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • USB type-c 数据线 *1
  • LED灯模块(HS-F08A)*1
  • 全极霍尔磁性开关模块(HS-A40A)*1
  • 1P母对母杜邦线 *6条 或 3P母对母杜邦线 *2条

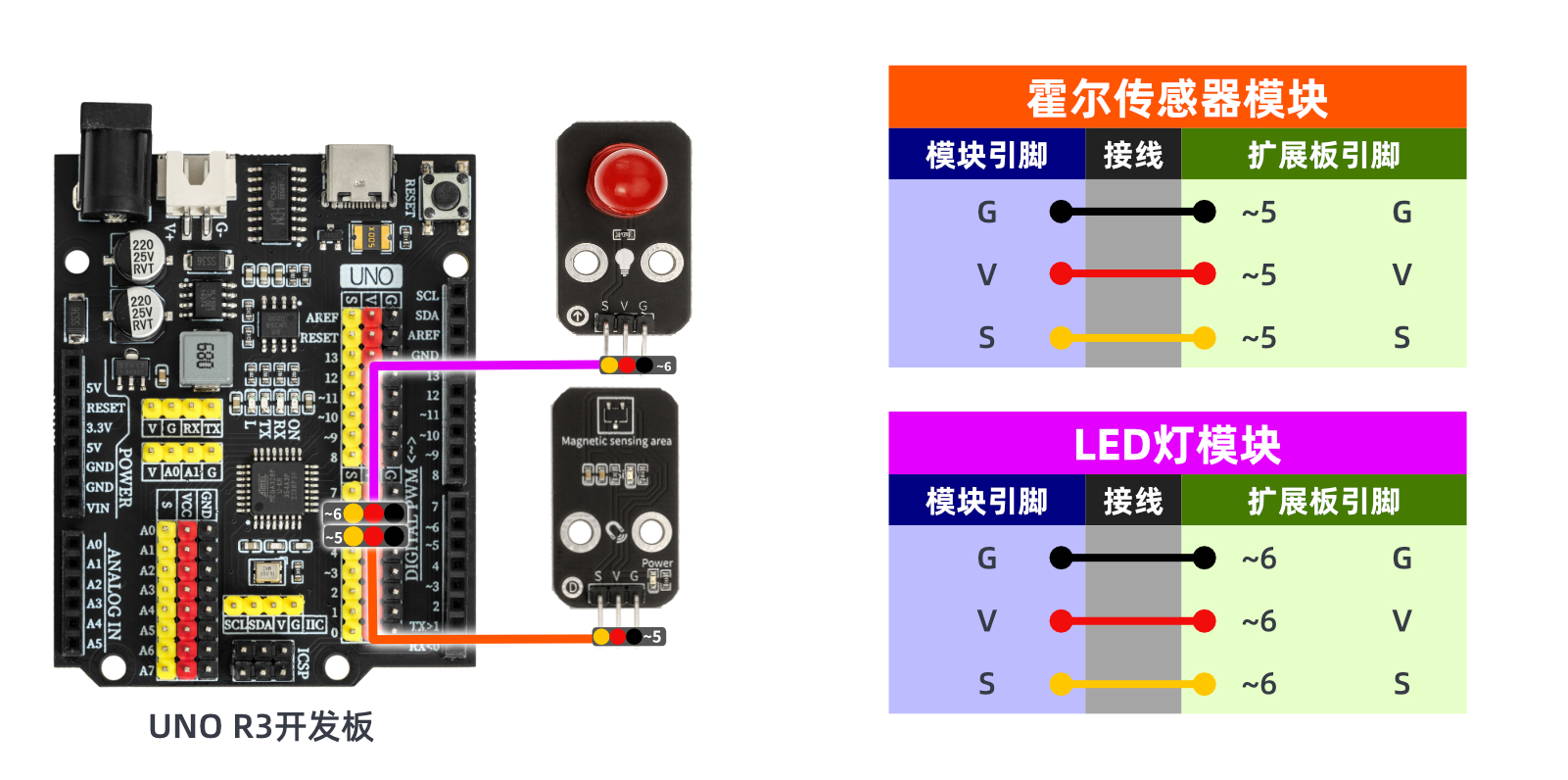

电路接线图:

HS-S40A  全极霍尔磁性开关


8、视频教程 点这里回到目录

视频教程:点击查看

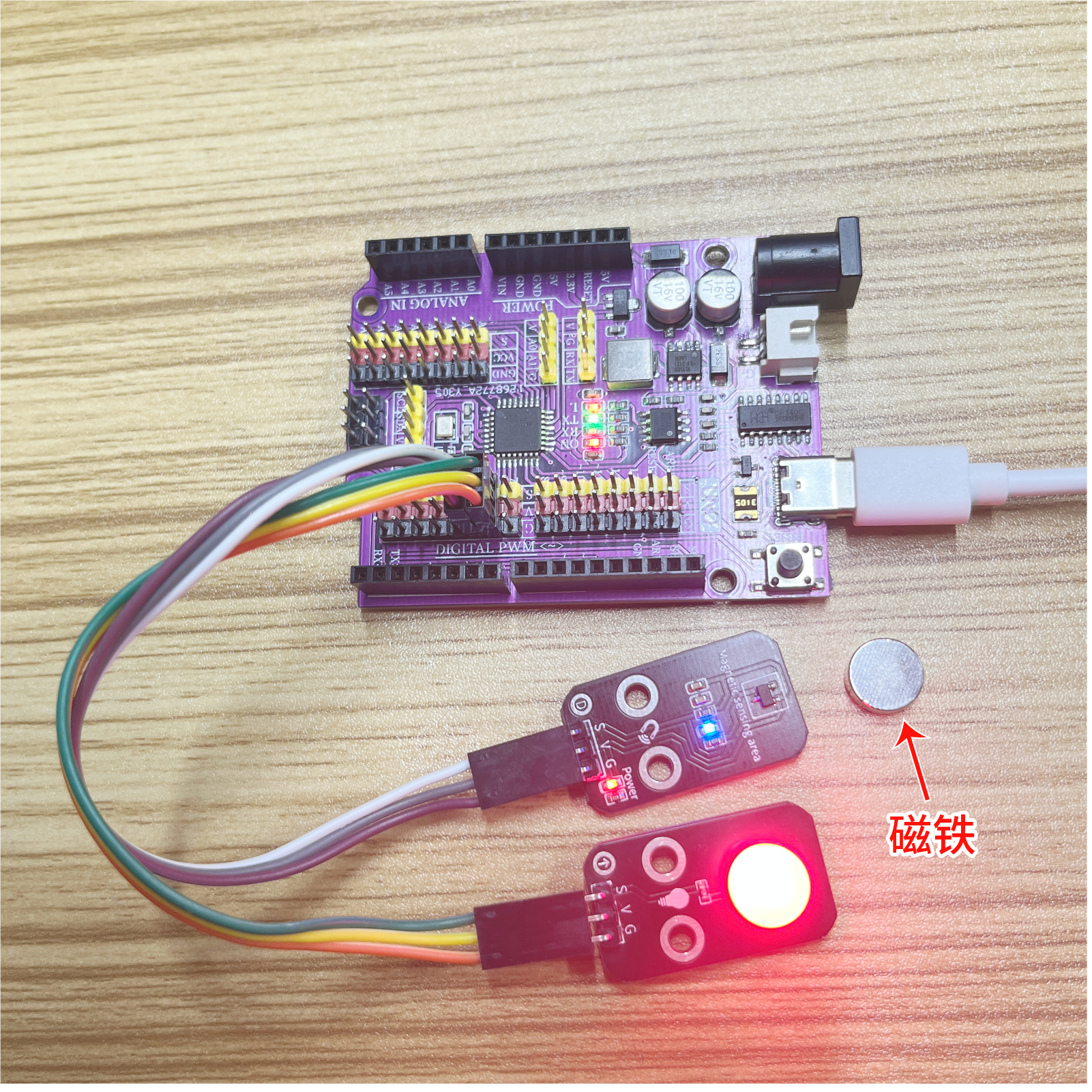

9、测试结论 点这里回到目录

HS-S40A  全极霍尔磁性开关HS-S40A  全极霍尔磁性开关

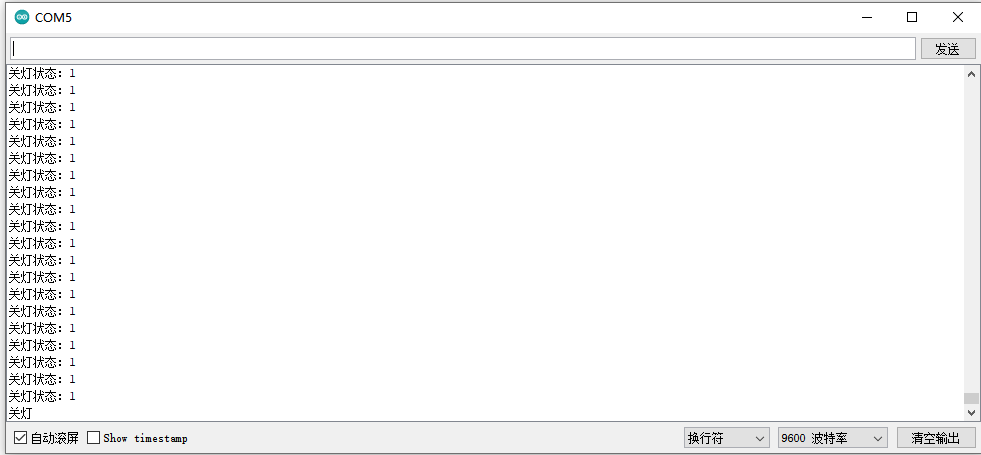

器件连接好线之后,将上述程序上传到 Arduino UNO 开发板后,打开串口监视器。当没有磁场靠近全极霍尔传感器开关的时候LED熄灭,串口输出“关灯状态:1”;当有磁铁等具有磁场的物体靠近全极霍尔传感器开关时,LED灯点亮,串口输出“开灯状态:0”。


点这里回到目录
