产品简介：
智能家居是一款由按键开关模块、人体感应模块、电机模块、环境亮度传感器、38K红外遥控接收模块、温湿度传感器、LED条形灯、无源蜂鸣器、LED灯模块、气体传感器、火焰传感器、雾气传感器、LCD液晶显示器等配件组合而成的智能套件。
本款套件可实现：智能家居可实现，防盗实验，人体感应路灯实验，音乐门铃实验，蜂鸣器歌曲实验，遥控RGB灯实验，红外遥控实验，光控开关灯实验，智能雨控实验，可燃气体报警实验，蓝牙app控制实验。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能家居。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或寻找在线客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
STEP：1

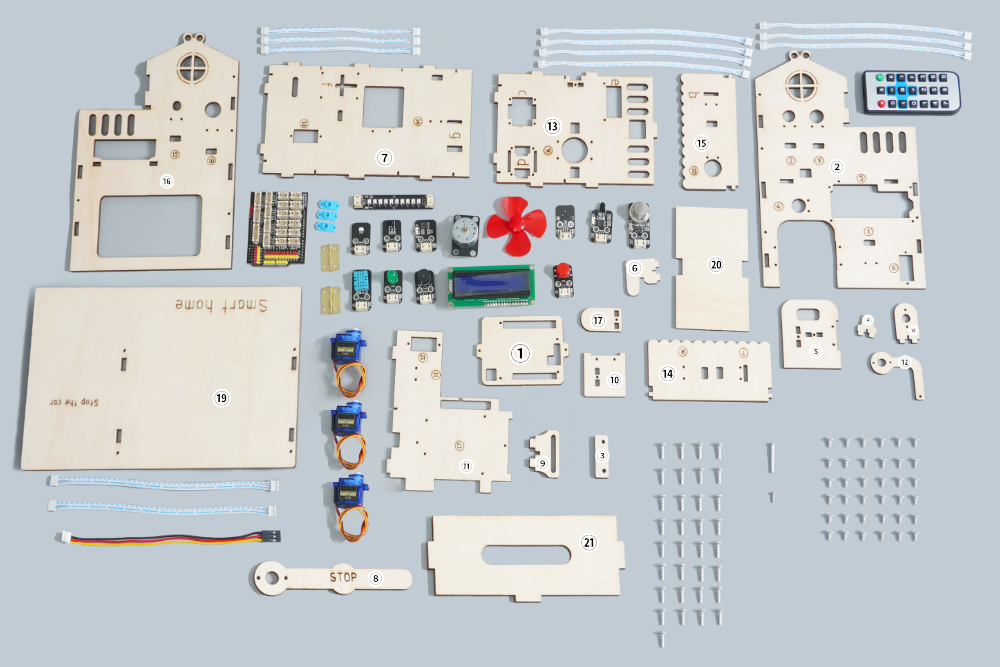

准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。
STEP：2

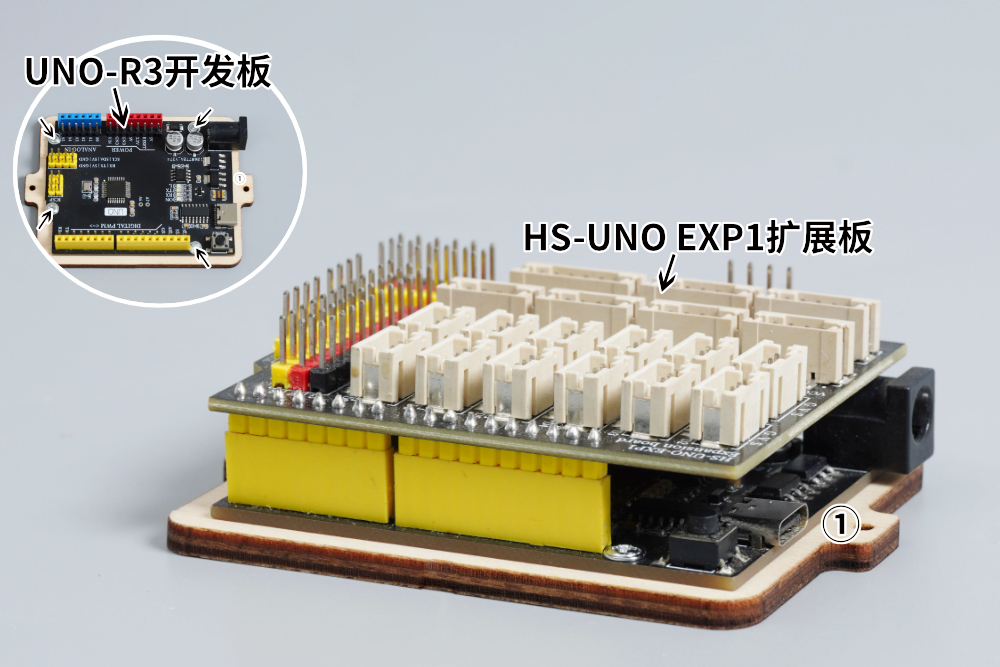

首先用4mm粗纹螺丝把UNO-R3开发板安装在①号板上，然后把HS-UNO EXP1扩展版插入UNO-R3开发板上，注意HS-UNO EXP1和UNO-R3的朝向。
STEP：3

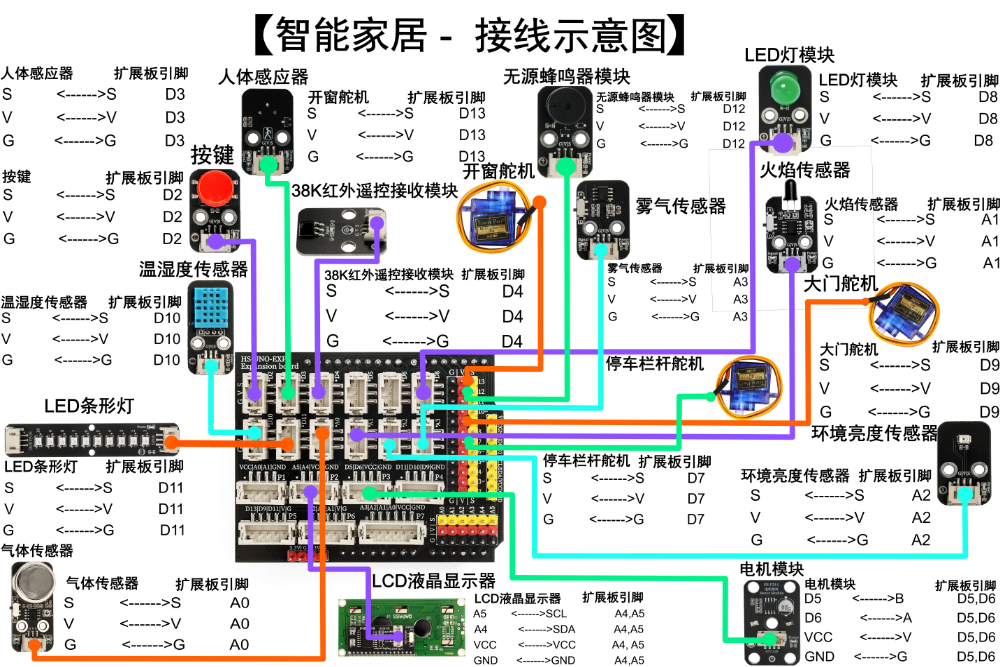

首先参照【接线示意图】把舵机导线分别插入HS-UNO EXP1扩展板上的【D7】、【D9】、【D13】接口上，然后使用米思齐Mixly 软件将该套件的初始化程序上传至UNO-R3上。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载） 警告：不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败！注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：4

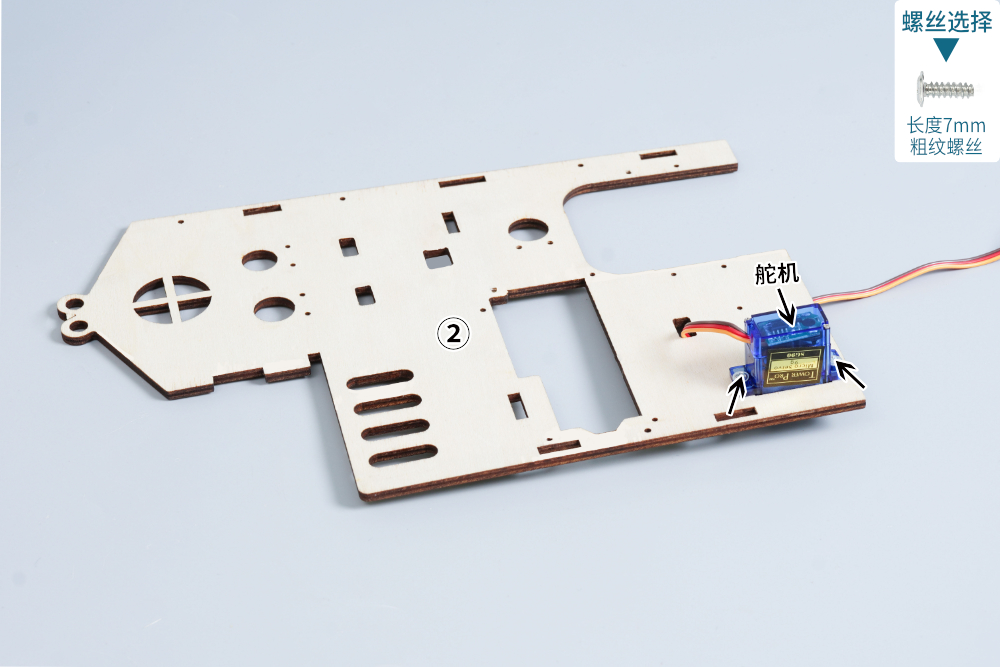

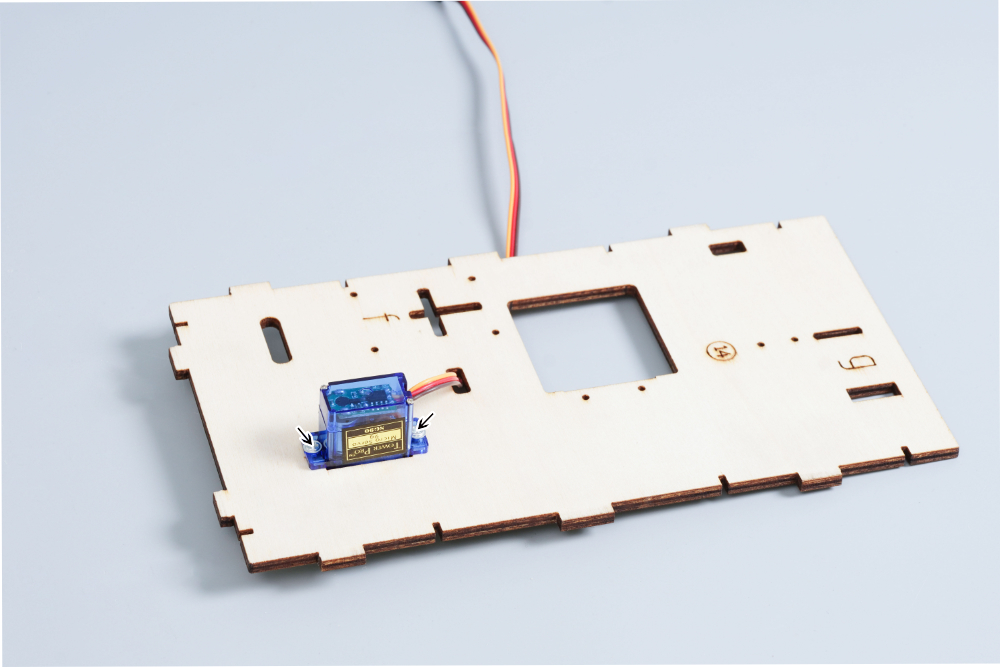

首先用7mm粗纹螺丝把舵机安装在②号板上，然后把舵机导线穿过②号板的孔洞。
STEP：5

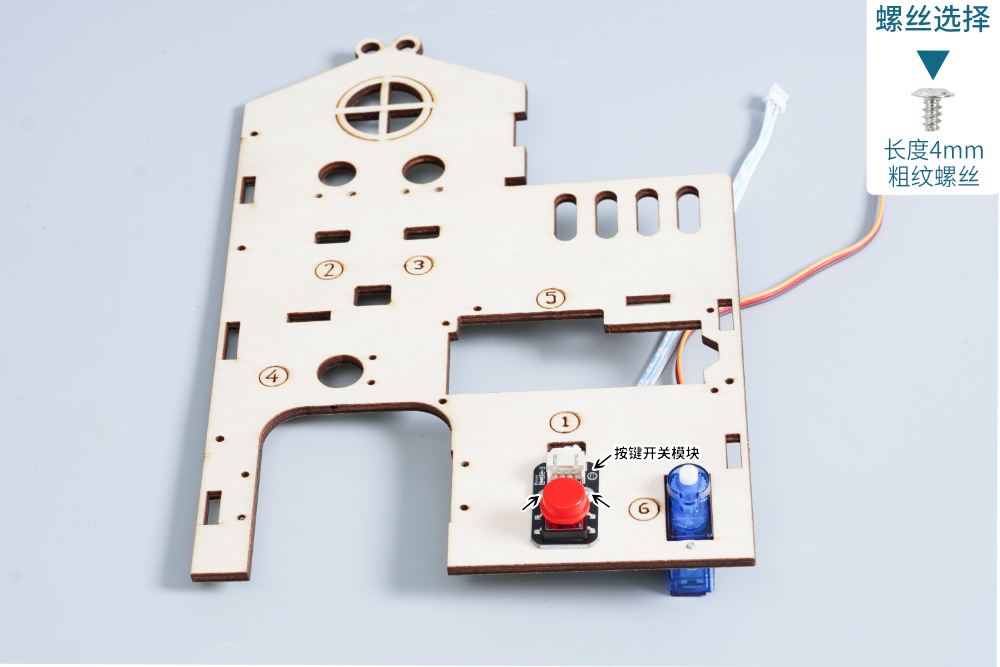

首先用4mm粗纹螺丝把按键开关模块安装在②号板上，然后把3P端子线插入按键开关模块的端子接口中，最后把3P端子线穿过②号板的孔洞。
STEP：6

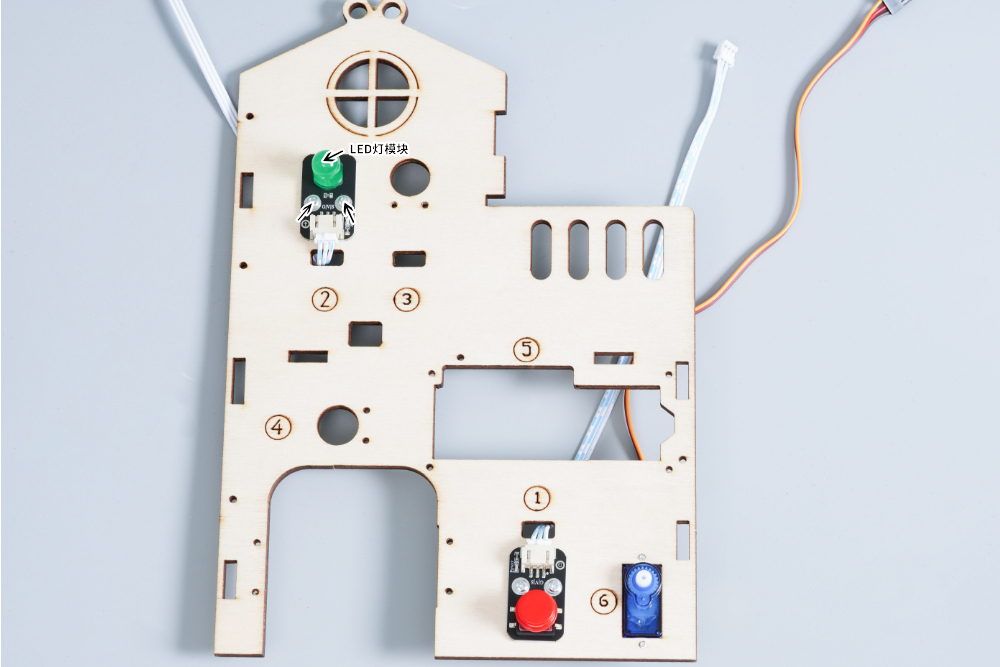

首先用4mm粗纹螺丝把LED灯模块安装在②号板上，然后把3P端子线插入LED灯模块的端子接口中，最后把3P端子线穿过②号板的孔洞。

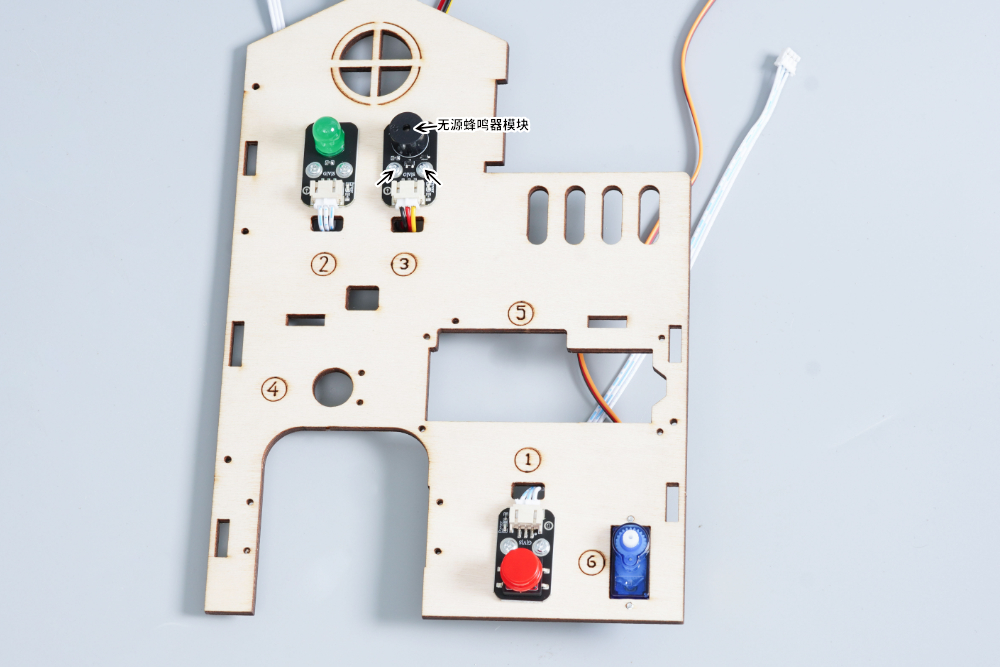

STEP：7
首先用4mm粗纹螺丝把无源蜂鸣器模块安装在②号板上，然后把端子线插入无源蜂鸣器模块的端子接口中，最后把端子线穿过②号板的孔洞。

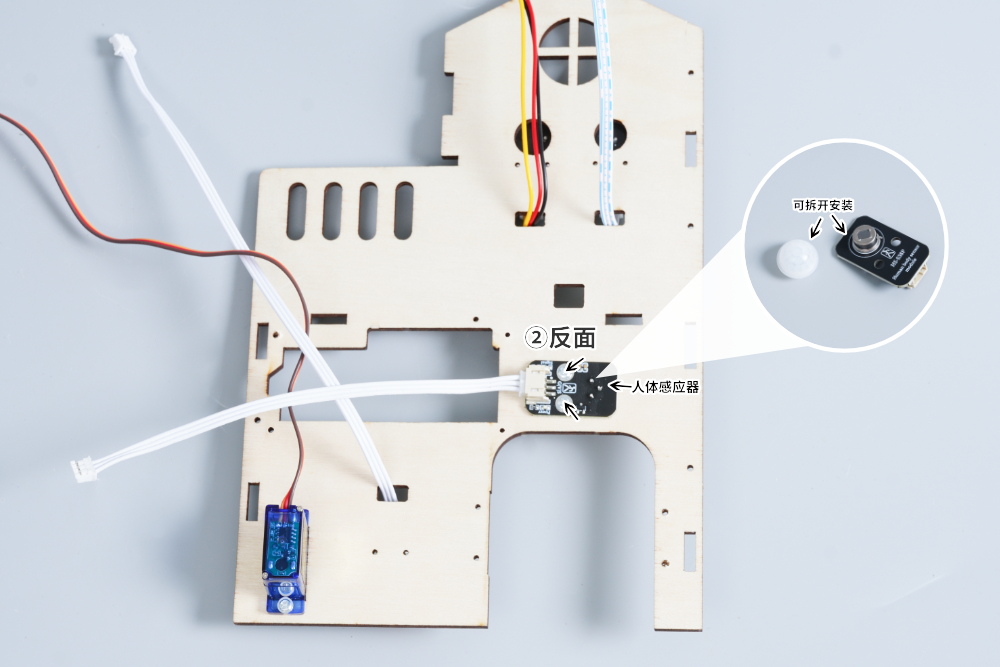

STEP：8
首先用4mm粗纹螺丝把人体感应器安装在②号板反面上，然后把3P端子线插入人体感应器的端子接口中。

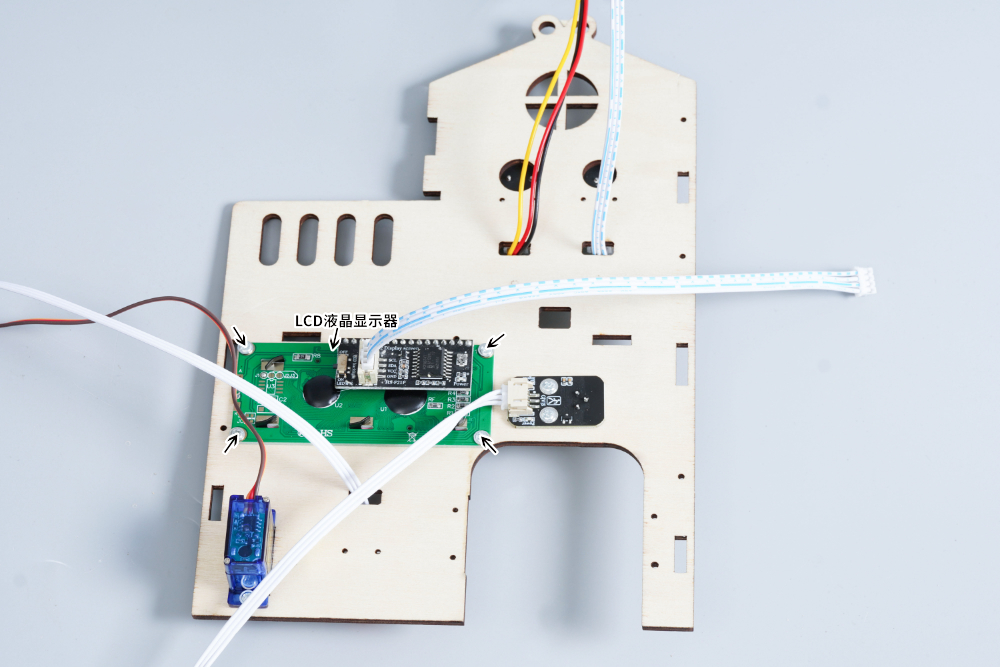

STEP：9

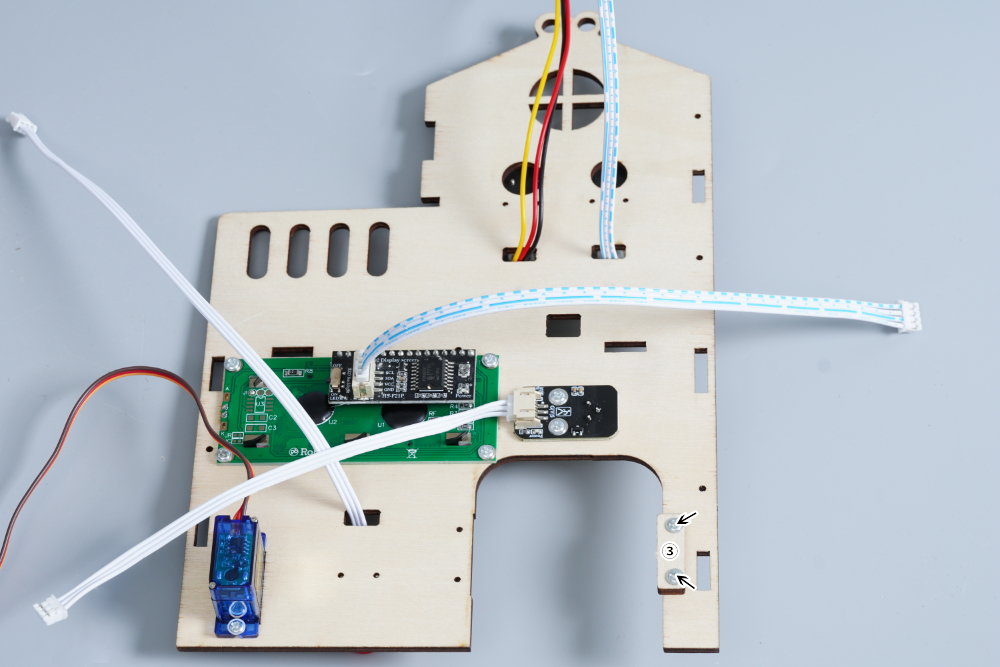

首先用4mm粗纹螺丝把LCD液晶显示器安装在②号板反面上，最后把4P端子线插入LCD液晶显示器的端子接口中。
STEP：10
用7mm粗纹螺丝把③号板安装在②号板上。

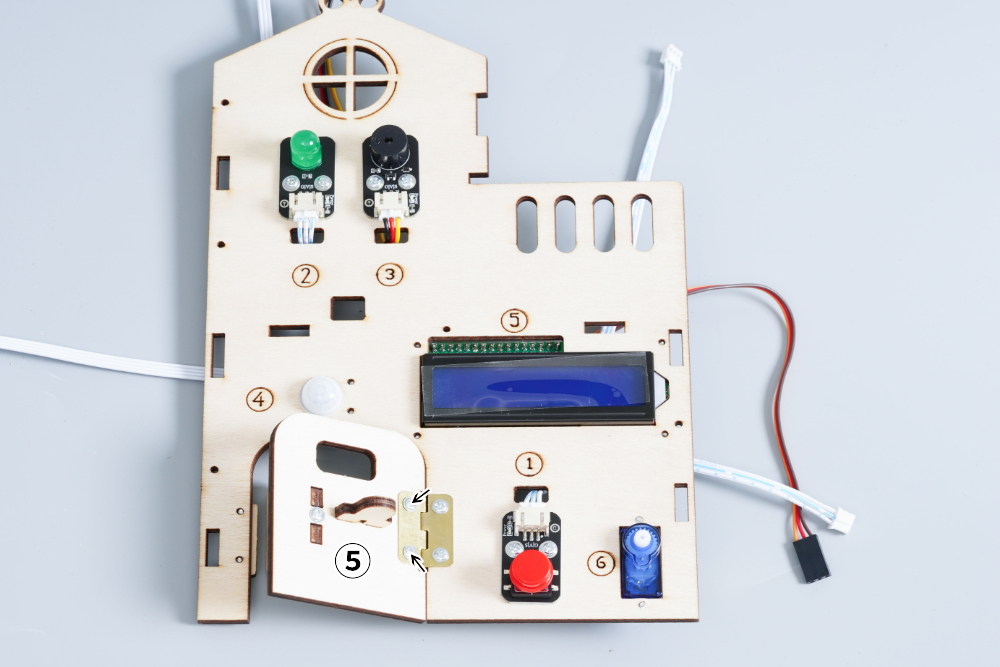

STEP：11

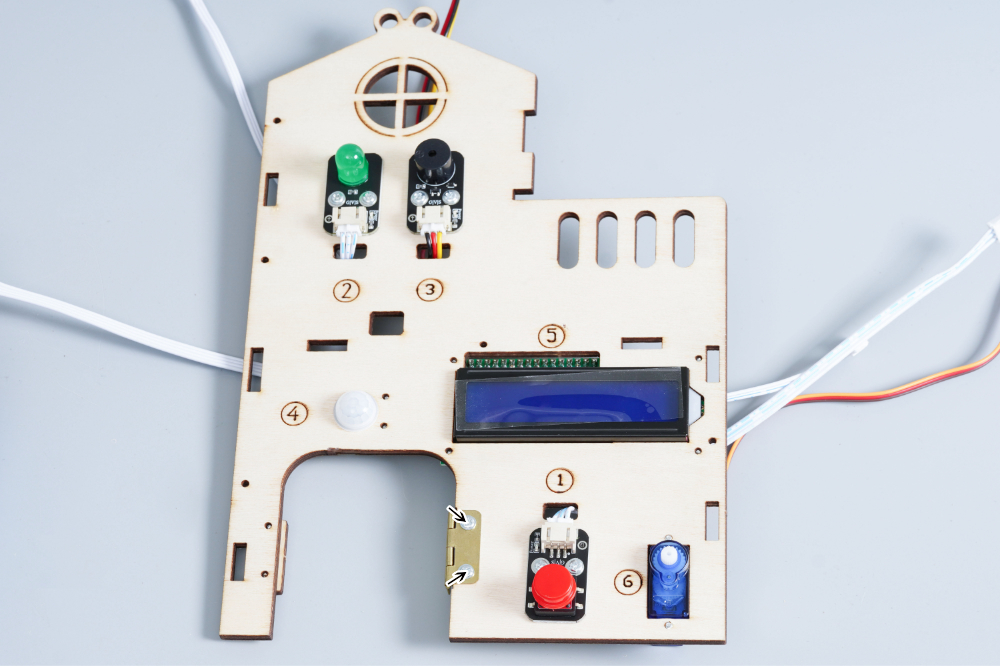

用4mm粗纹螺丝把金属合页安装在②号板上。

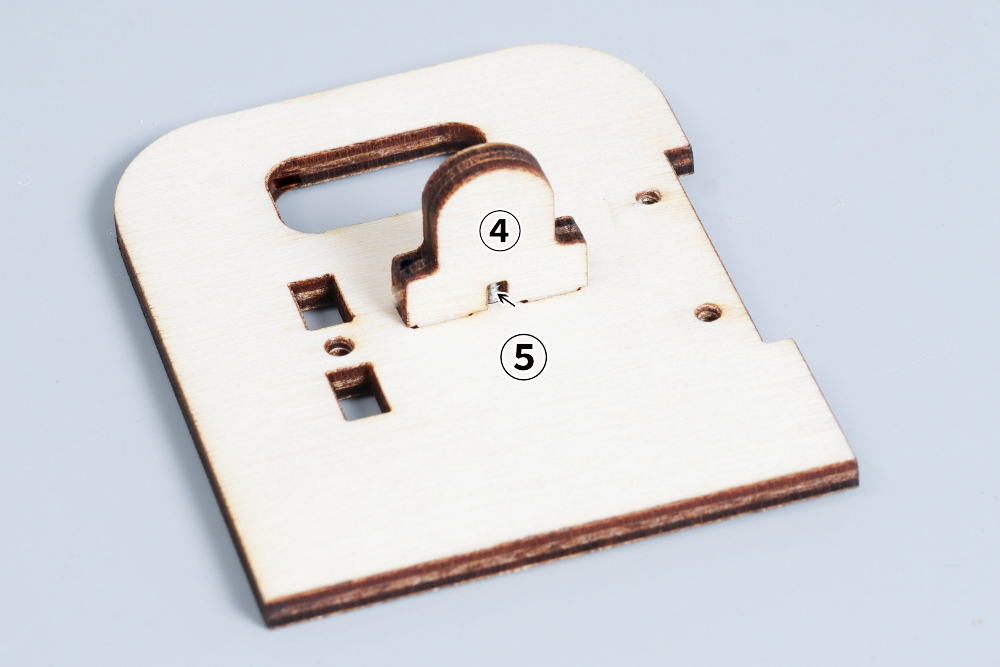

STEP：12
用7mm粗纹螺丝把⑤号板安装在④号板上。
STEP：13

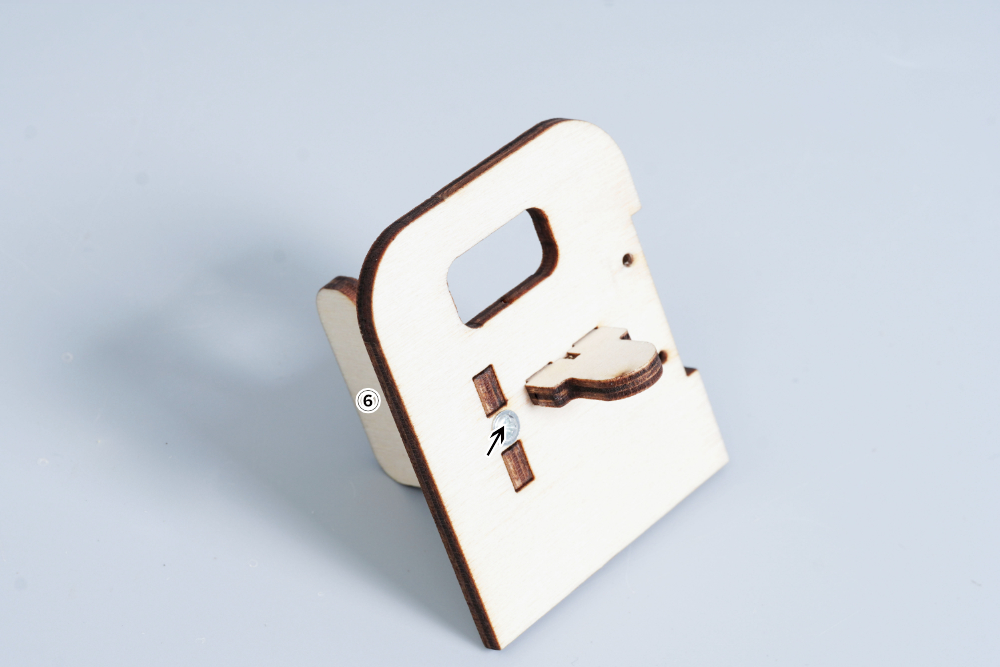

用7mm粗纹螺丝把⑤号板安装在⑥号板上。
STEP：14
用7mm粗纹螺丝把②号板上合页的另一面安装在⑤号板上。
STEP：15

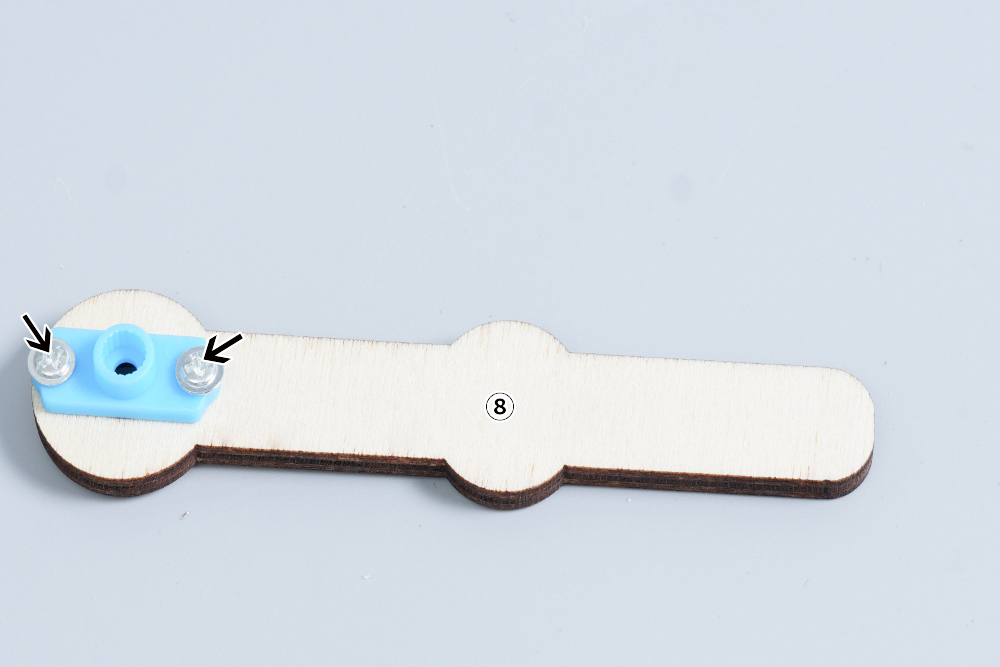

用7mm粗纹螺丝把舵机盘安装在⑧号板上。
STEP：16

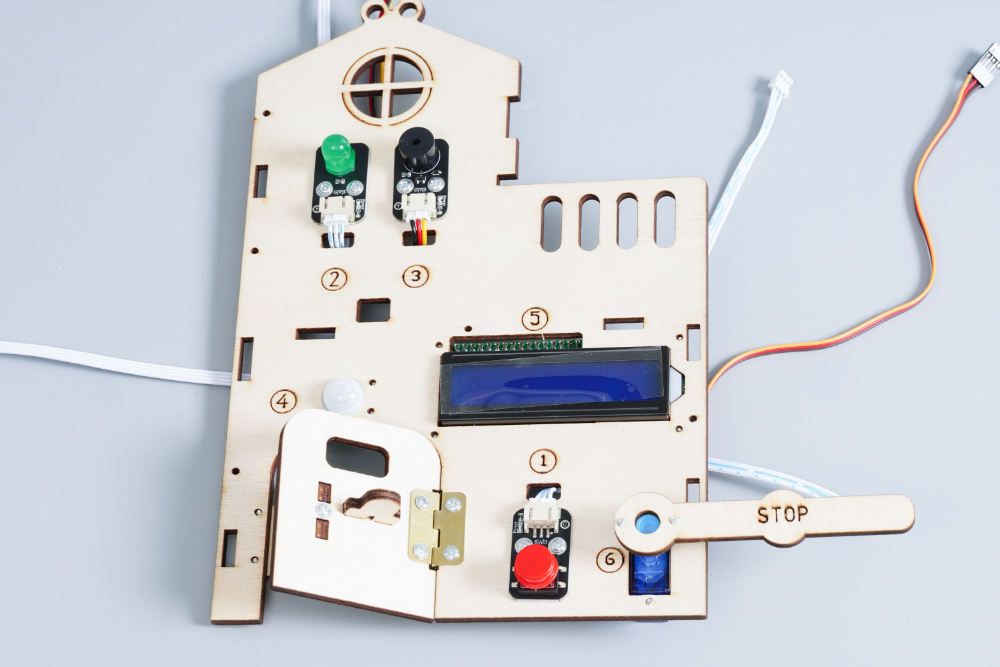

把⑧号板水平安装在②号板上的舵机处。
STEP：17
用7mm粗纹螺丝把⑩号板安装在⑨号板上。
STEP：18
用7mm粗纹螺丝把舵机安装在⑦号板上。
STEP：19
用7mm粗纹螺丝把金属合页安装在⑦号板上。
STEP：20
用7mm粗纹螺丝把金属合页另一面安装在⑩号板上。
STEP：21

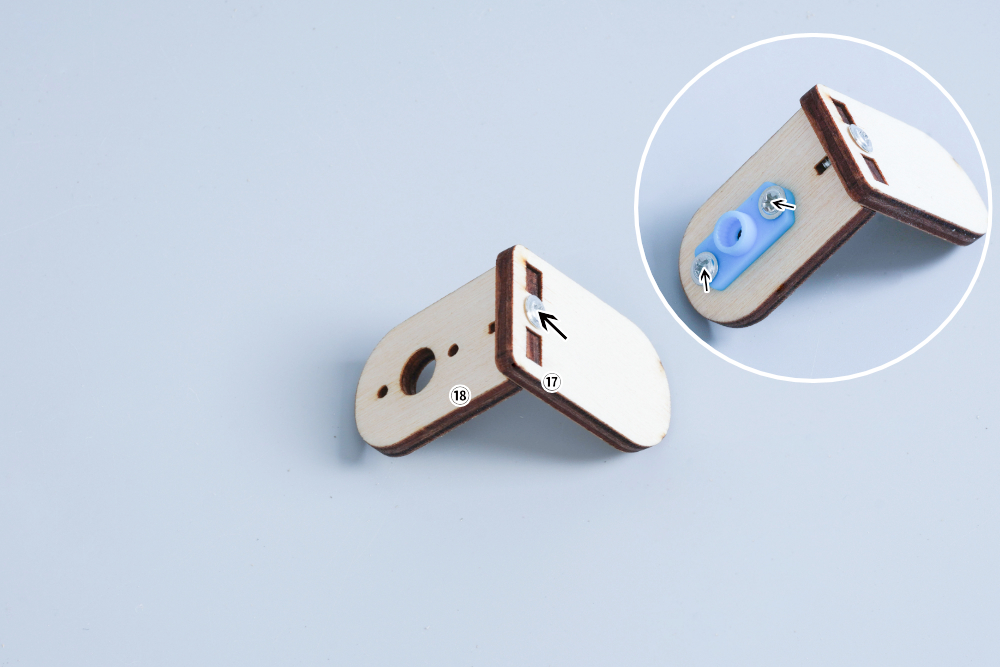

首先用7mm粗纹螺丝把⑰号板安装在⑱号板上，然后用7mm粗纹螺丝把舵机盘安装在⑱号板上。

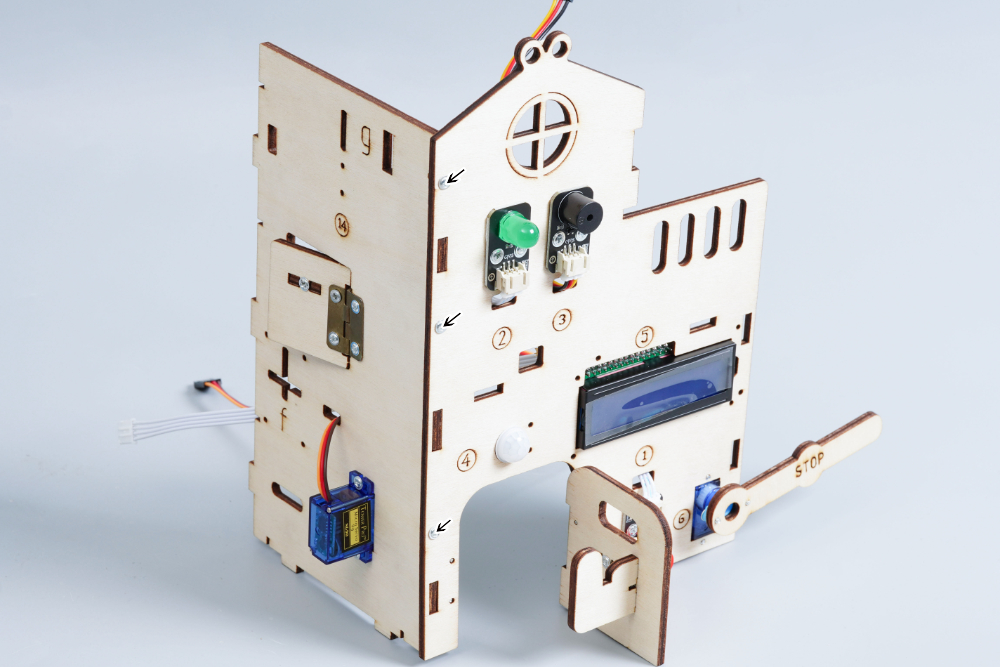

STEP：22
用7mm粗纹螺丝把②号板安装在⑦号板上。

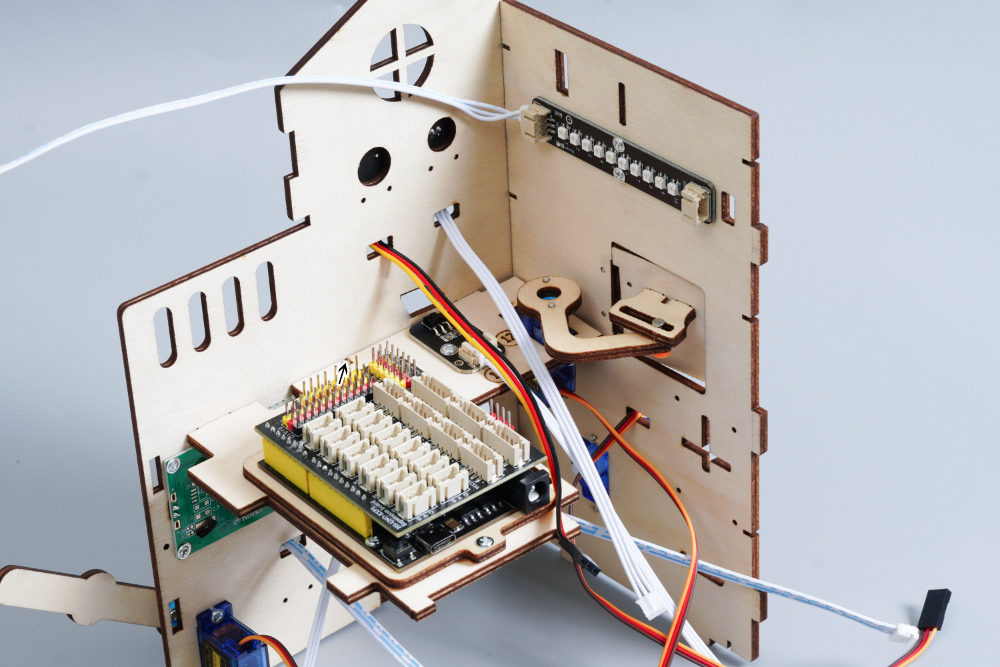

STEP：23
23.首先用4mm粗纹螺丝把LED条形灯安装在⑦号板上，然后把⑱号板上的舵机盘安装在舵机上。
STEP：24
23.首先用7mm粗纹螺丝把舵机安装在⑪号板上，然后用4mm粗纹螺丝把38K红外遥控接收模块安装在⑪号板上，最后把3P端子线插入38K红外遥控接收模块的端子接口中，最后用7mm粗纹螺丝把①号板安装在⑪号板上。
STEP：25

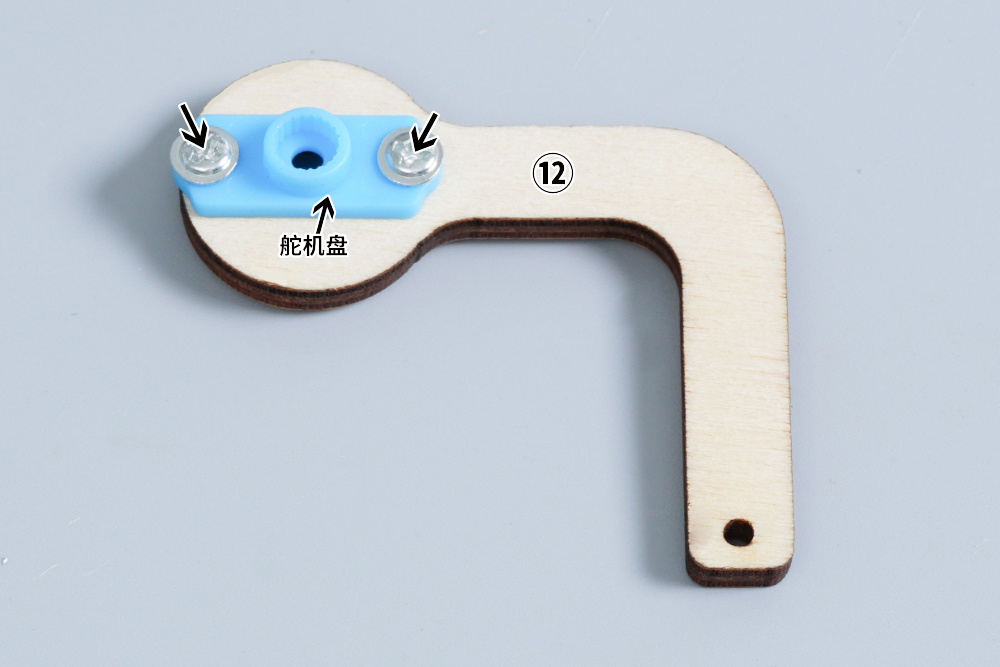

用7mm粗纹螺丝把舵机盘安装在⑫号板上。
STEP：26
首先用大头钉穿过⑫号板的孔洞，然后用固定圈把⑨号板与⑫号板进行固定，最后把⑫号板有舵机盘一端垂直安装在⑪号板上的舵机处。
STEP：27
用7mm粗纹螺丝把⑪号板安装在②号板上。
STEP：28

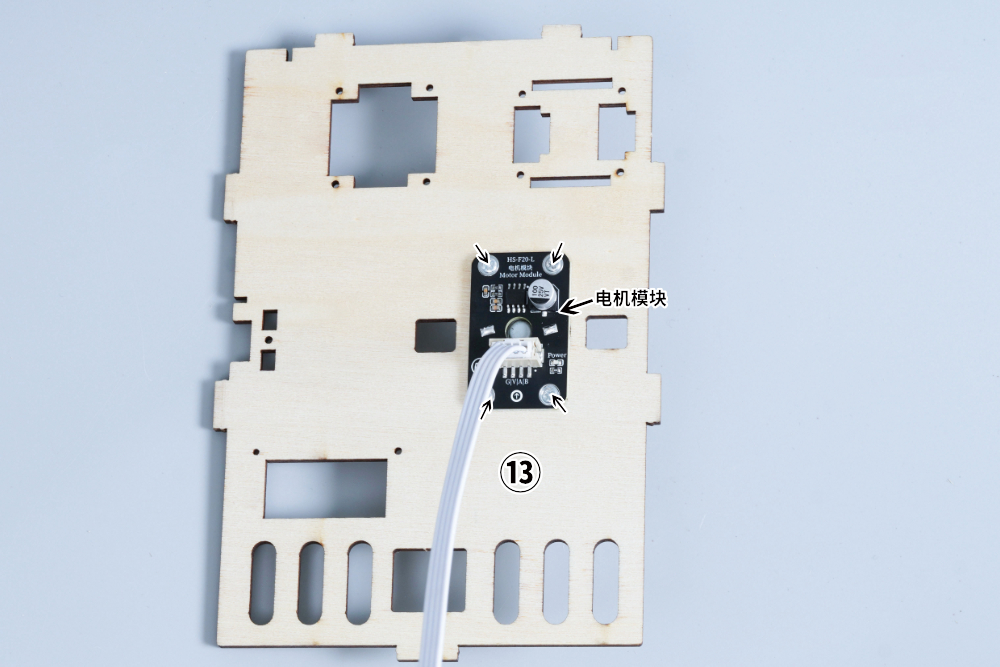

首先用4mm粗纹螺丝把电机模块安装在⑬号板上，然后把4P端子线插入电机模块的端子接口。
STEP：29
把螺旋桨安装在⑬号板反面的电机模块上。
STEP：30

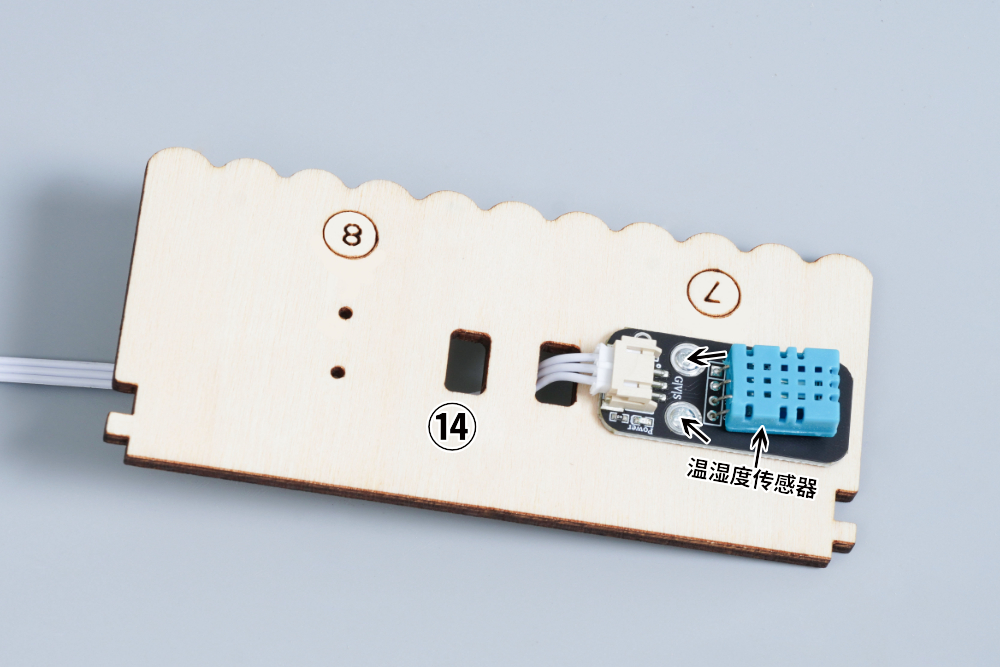

首先用4mm粗纹螺丝把温湿度传感器安装在⑭号板上，然后把3P端子线插入温湿度传感器的端子接口中，最后把端子线穿过⑭号板的孔洞。
STEP：31
首先用4mm粗纹螺丝把环境亮度传感器安装在⑭号板上，然后把3P端子线插入环境亮度传感器的端子接口中，最后端子线穿过⑭号板的孔洞。
STEP：32
首先用4mm粗纹螺丝把雾气传感器安装在⑮号板上,然后把3P端子线插入雾气传感器的端子接口中，最后把端子线穿过⑮号板的孔洞。
STEP：33

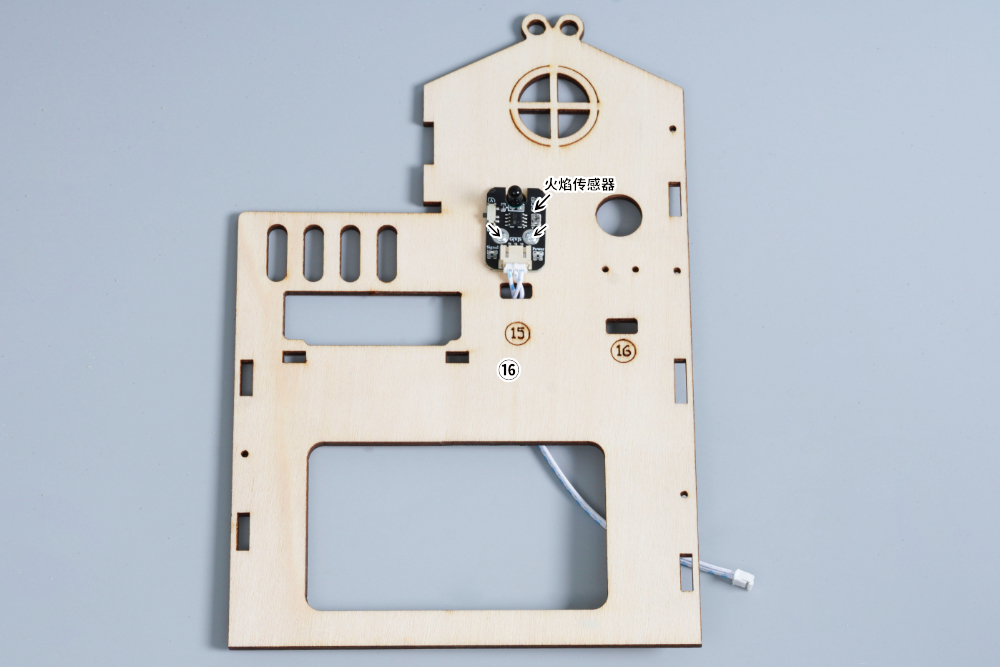

首先用4mm粗纹螺丝把火焰传感器安装在⑯号板上,然后把3P端子线插入火焰传感器的端子接口中,最后把端子线穿过⑯号板的孔洞。

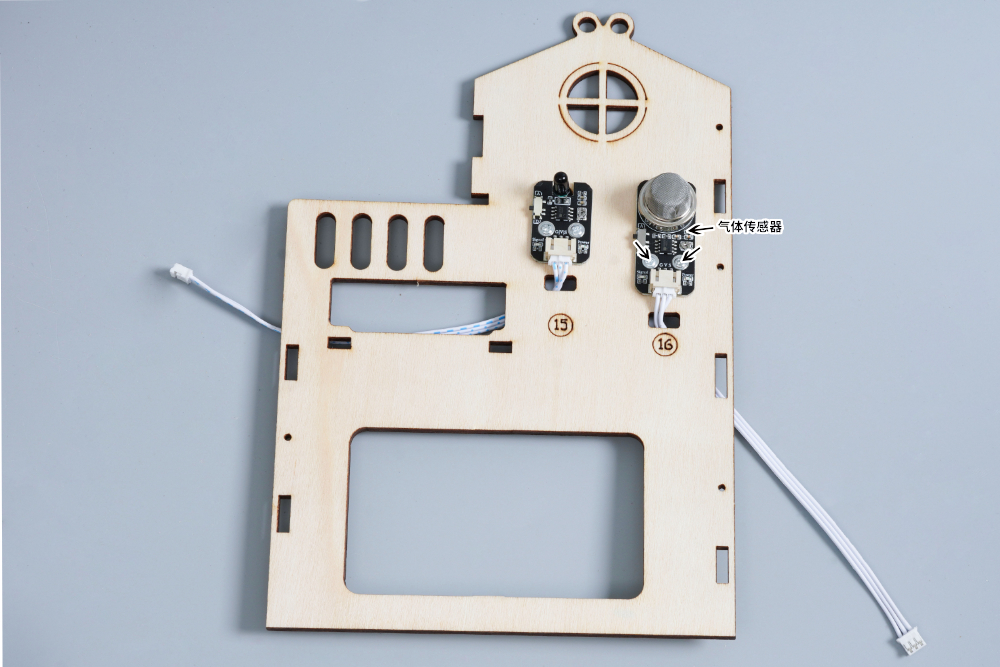

STEP：34
首先用4mm粗纹螺丝把气体传感器安装在⑯号板上,然后把3P端子线插入气体传感器端子接口中,最后把端子线穿过⑯号板的孔洞。

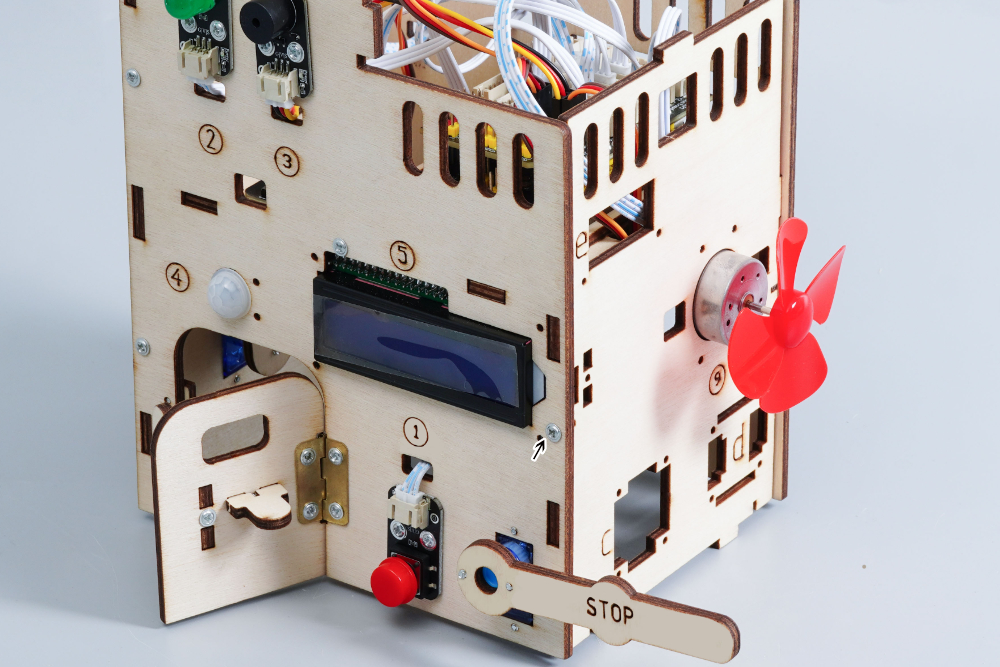

STEP：35
用7mm粗纹螺丝把②号板安装在⑬号板上。

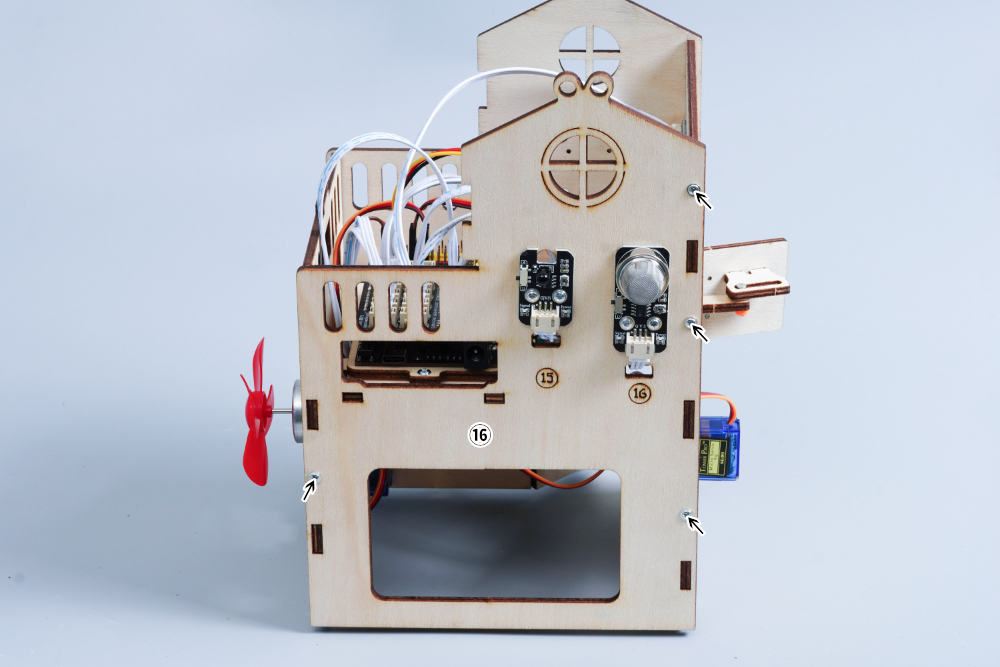

STEP：36

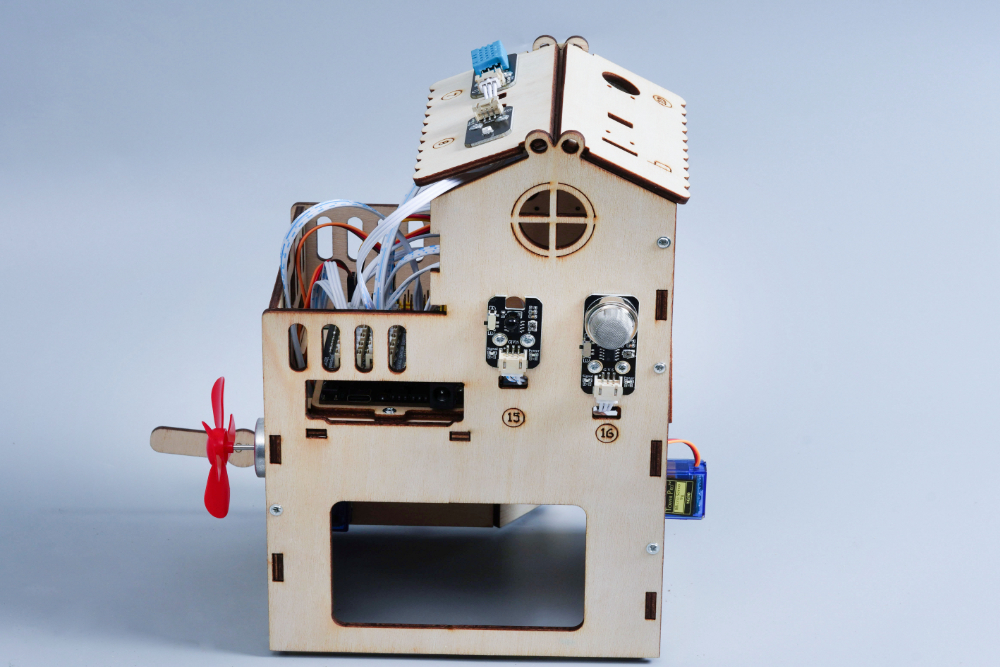

用7mm粗纹螺丝把⑯号板安装在⑦号板和⑬号板上。
STEP：37
把⑭、⑮号板安装在②、⑯号板上。
STEP：38

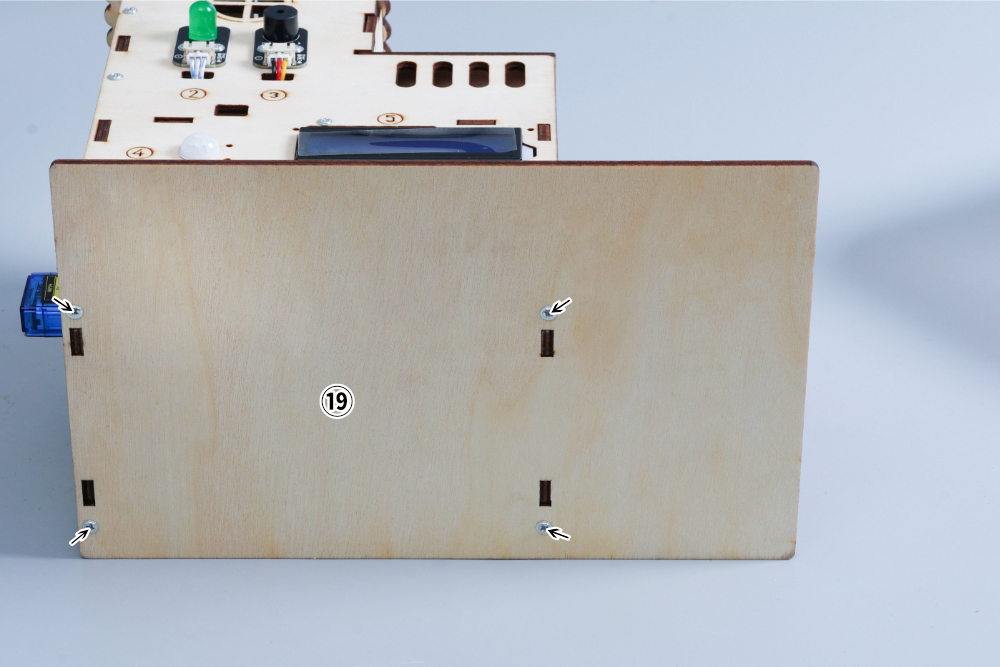

把⑲号板安装在②、⑦、⑬、⑯号板上。
STEP：39
把⑳号板安装在②、⑬、⑯号板上。
STEP：40

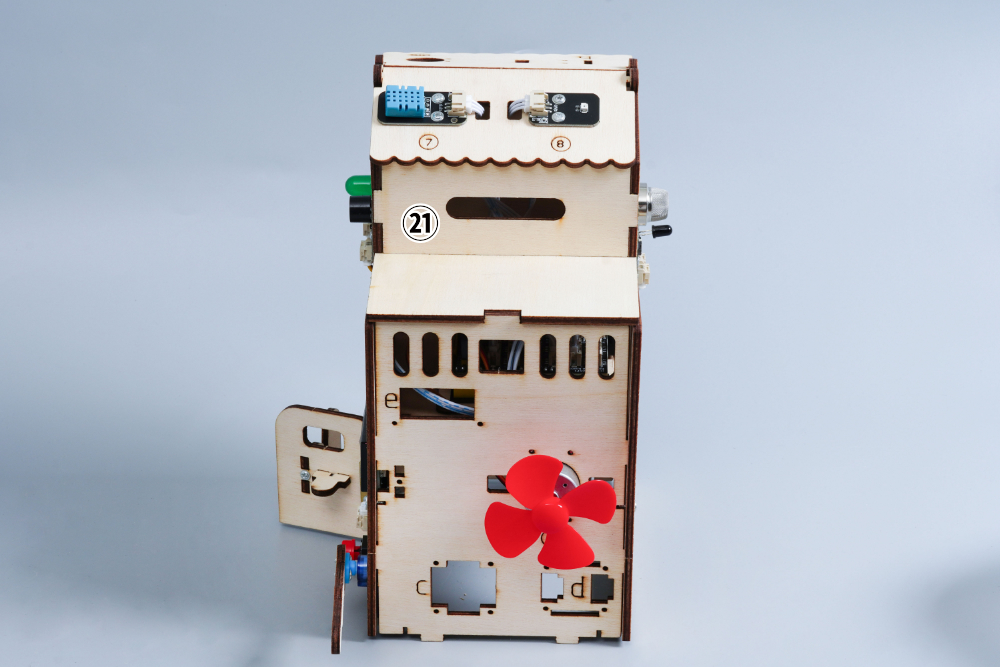

把㉑号板安装在②、⑯号板上。
STEP：41
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
使用米思齐Mixly软件将该套件的智能家居示例程序上传至UNO-R3开发板，你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能家居。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
警告:不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败!你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能家居。

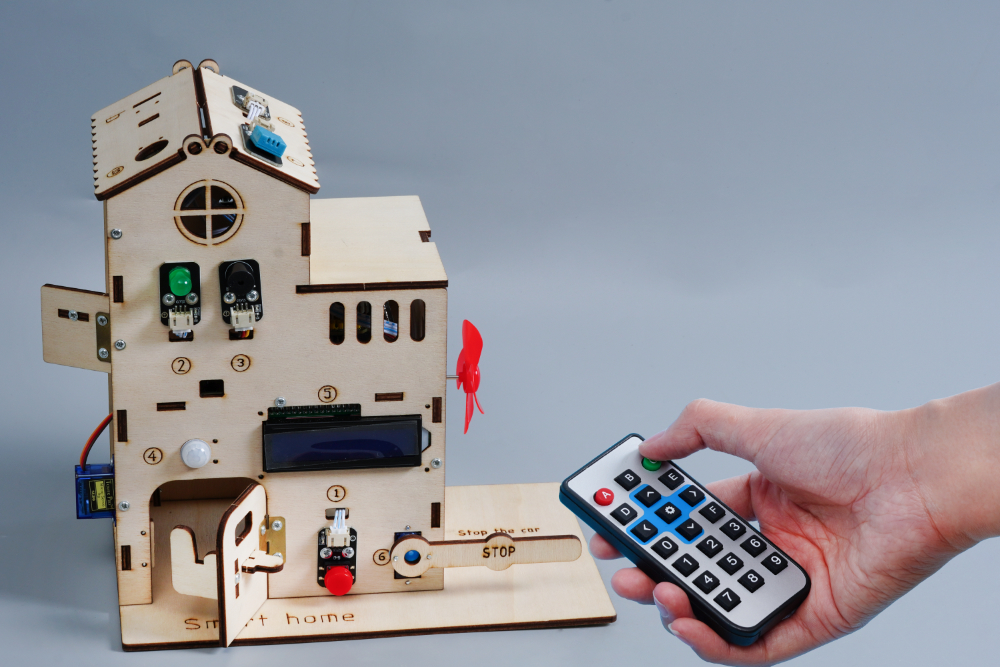

STEP：42

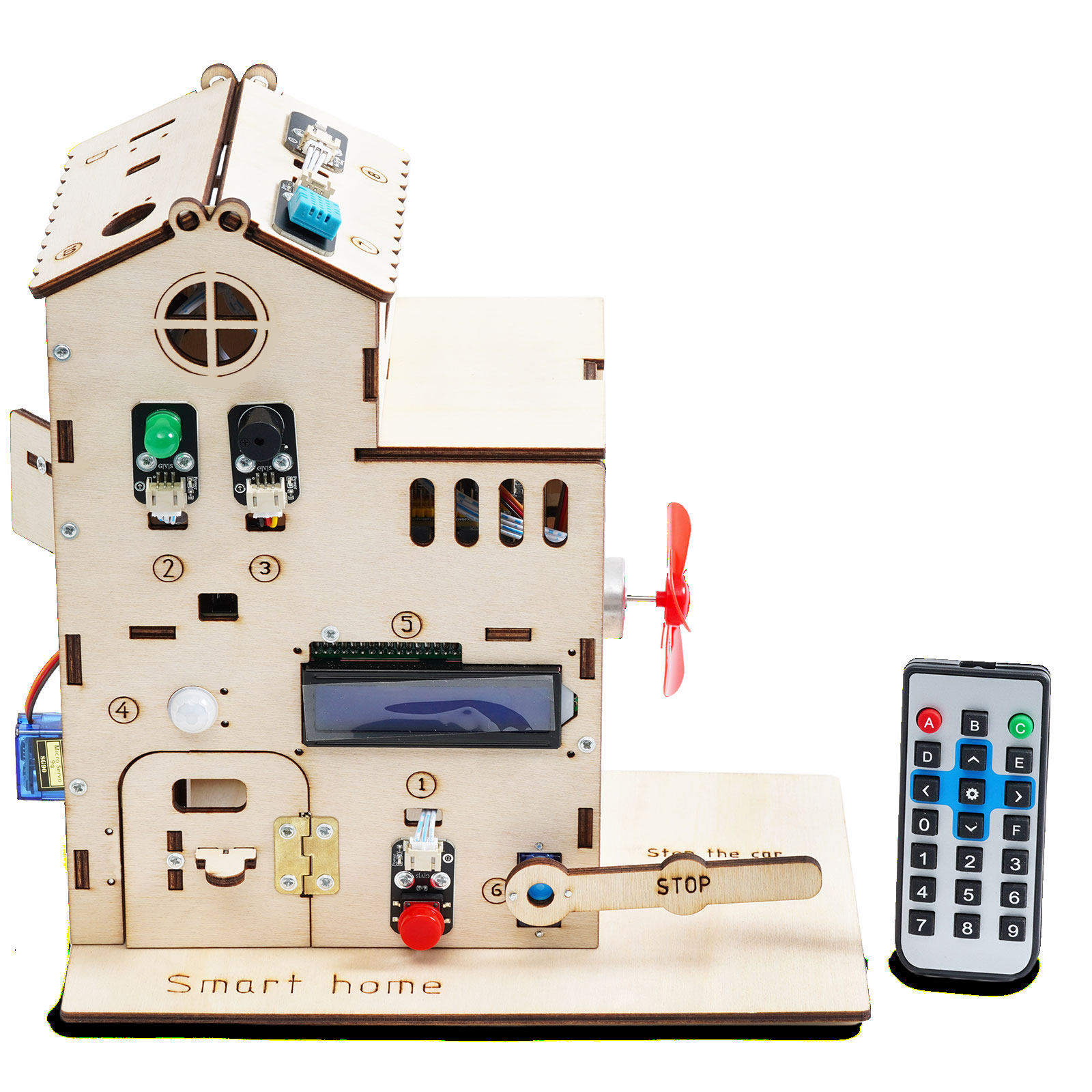

此套件可实现按下遥控器“A”控制大门开关。
按下遥控器数字“0”灯熄灭。
按下遥控器数字“1”白灯亮。
按下遥控器数字“2”红灯亮。
按下遥控器数字“3”绿灯亮。
按下遥控器数字“4”黄灯亮。
按下遥控器数字“5”深蓝灯亮。
按下遥控器数字“6”浅蓝灯亮。
按下遥控器数字“7”紫色灯亮。
按下遥控器数字“8”土黄色灯亮。
按下遥控器数字“9”渐变灯亮。
按下遥控器“∧”风速增大。
按下遥控器“∨”风速减小。
按下遥控器“B”控制风扇启停。
按下遥控器“C”查询温湿度。
