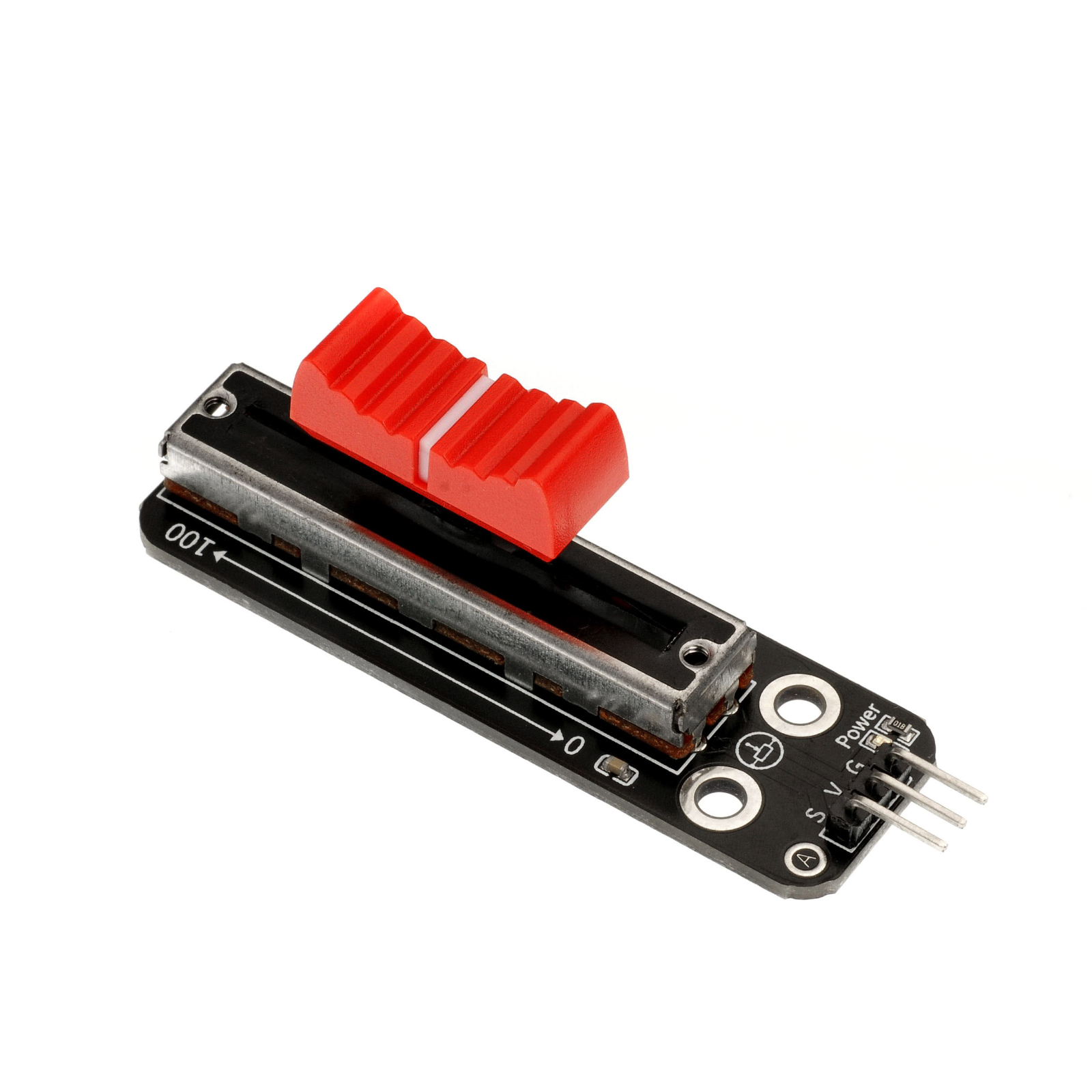

HS-S25A 滑动电位器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和 Python示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

滑动电位器握持三个端子,通过改变滑动器的位置来改变可变端子与一端之间的电阻,该款阻值为:10K。滑动电位器通常具有较大的功率(和尺寸) ,可以直接用作负载或串联在电路中的负载进行限流。该电位器具有较小的功率和尺寸,一般用于信号电路中的电压采样。该款传感器是基于直滑电位器的位置的传感器,采用优质滑动电器,性能稳定可靠。滑动电位器能够与Arduino等单片机结合实现与位置变化相关的互动作品。如音量调节和画面质量的各种控制;煤油取暖炉,电热地毯的各种控制;汽车室内的坐席加热、调光器、乱水器等各种控制;音箱或住宅设备的各种控制等等,用途非常的广泛。

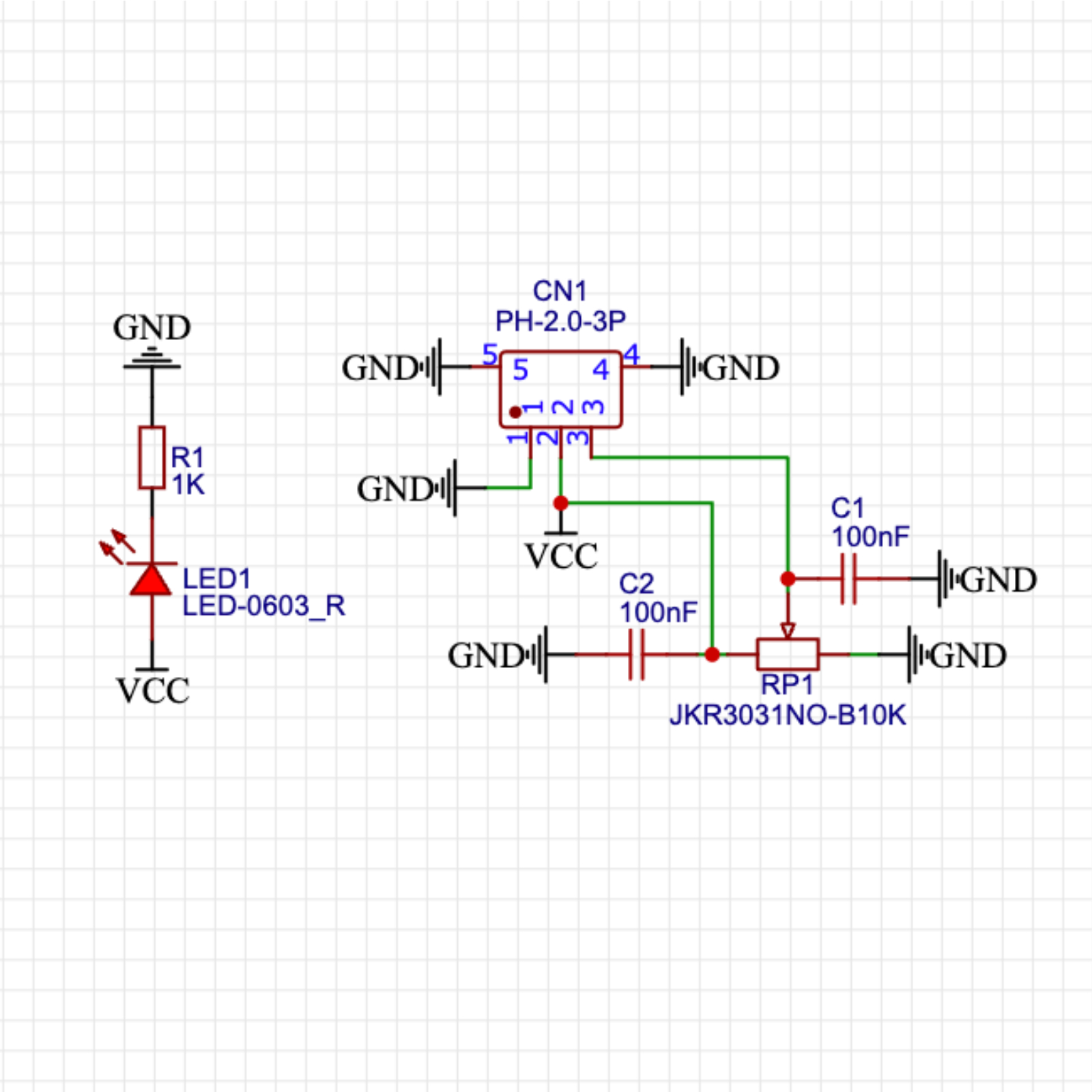

2、原理图 点这里回到目录

HS-S25A   滑动电位器


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 模拟信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:2.54mm排针

  • 安装方式:双螺丝固定

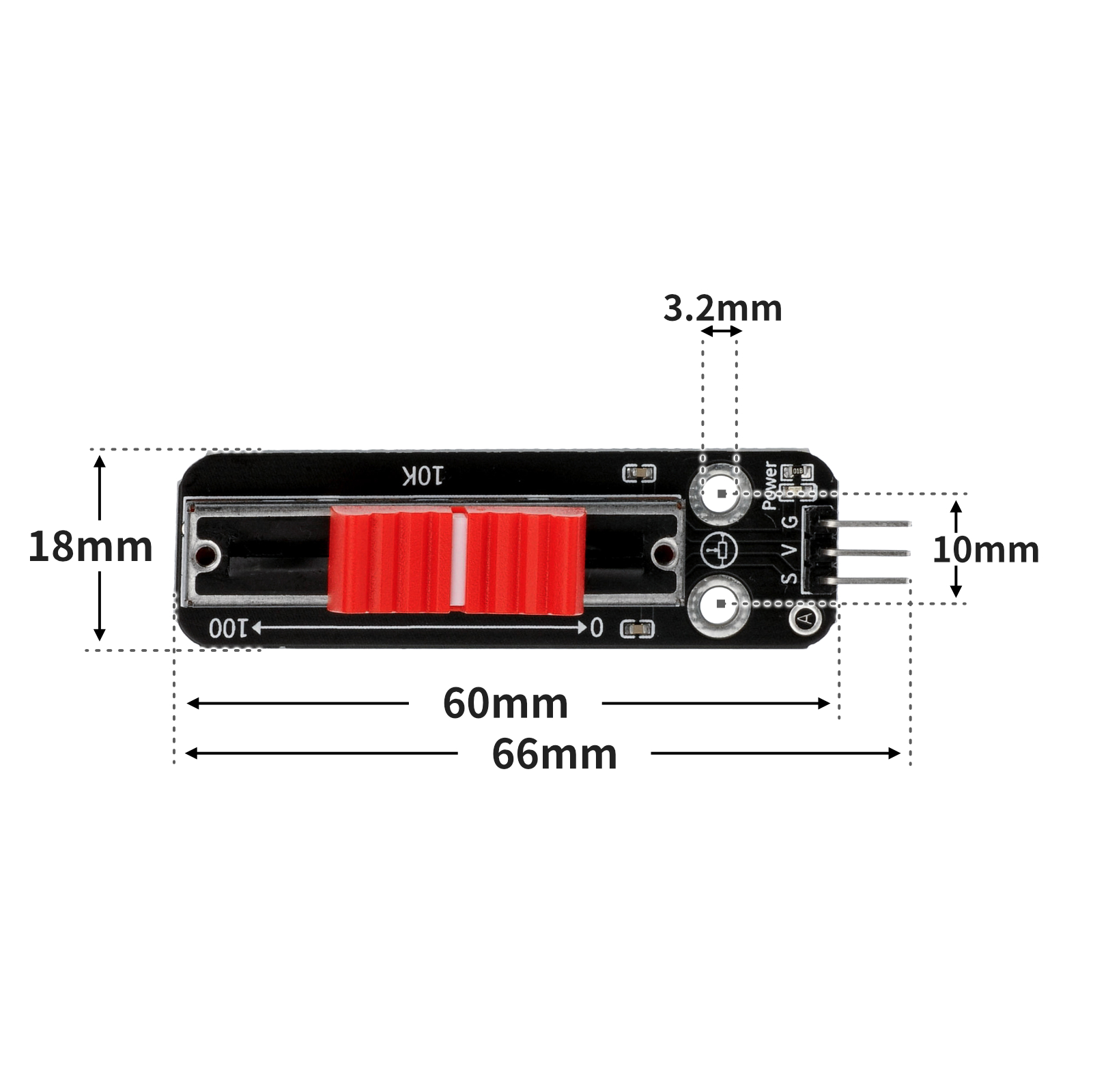

4、电路板尺寸 点这里回到目录

HS-S25A   滑动电位器


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

volatile int sensorValue;

void setup(){
  Serial.begin(9600);
  sensorValue = 0;
  pinMode(A0, INPUT);
}

void loop(){
  //滑动电位器接A0;

  sensorValue = analogRead(A0);
  Serial.print("SensorValue is:");
  Serial.println(sensorValue);
  delay(100);

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine
import time


adc32 = machine.ADC(machine.Pin(32))
while True:
print(adc32.read_u16())
time.sleep_ms(100)

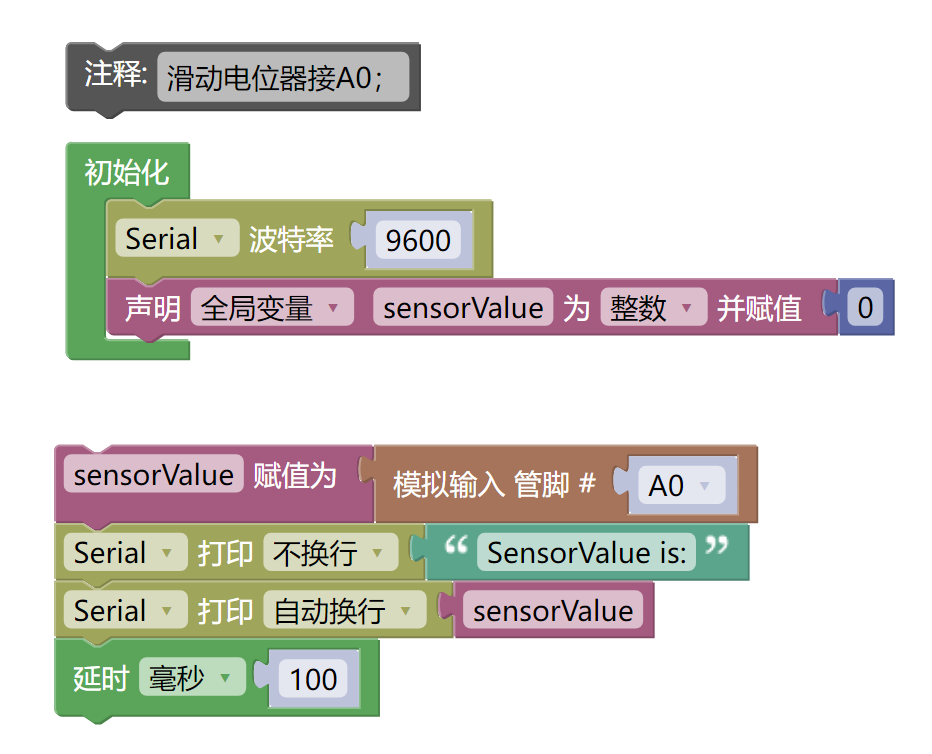

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序(UNO开发板):点击下载

HS-S25A   滑动电位器

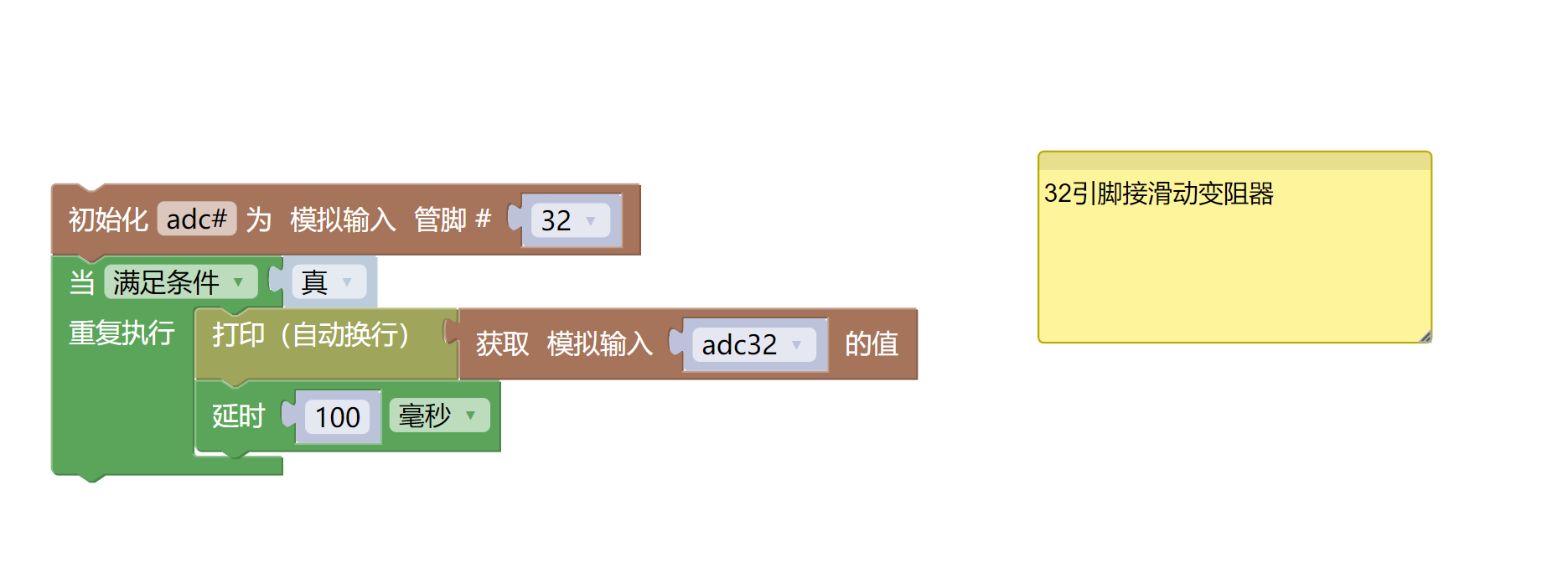

示例程序(ESP32开发板):点击下载

HS-S25A   滑动电位器


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • USB type-c 数据线 *1
  • 旋转编码器模块(HS-S32A)*1
  • 1P母对母杜邦线 *3条 或 3P母对母杜邦线 *1条

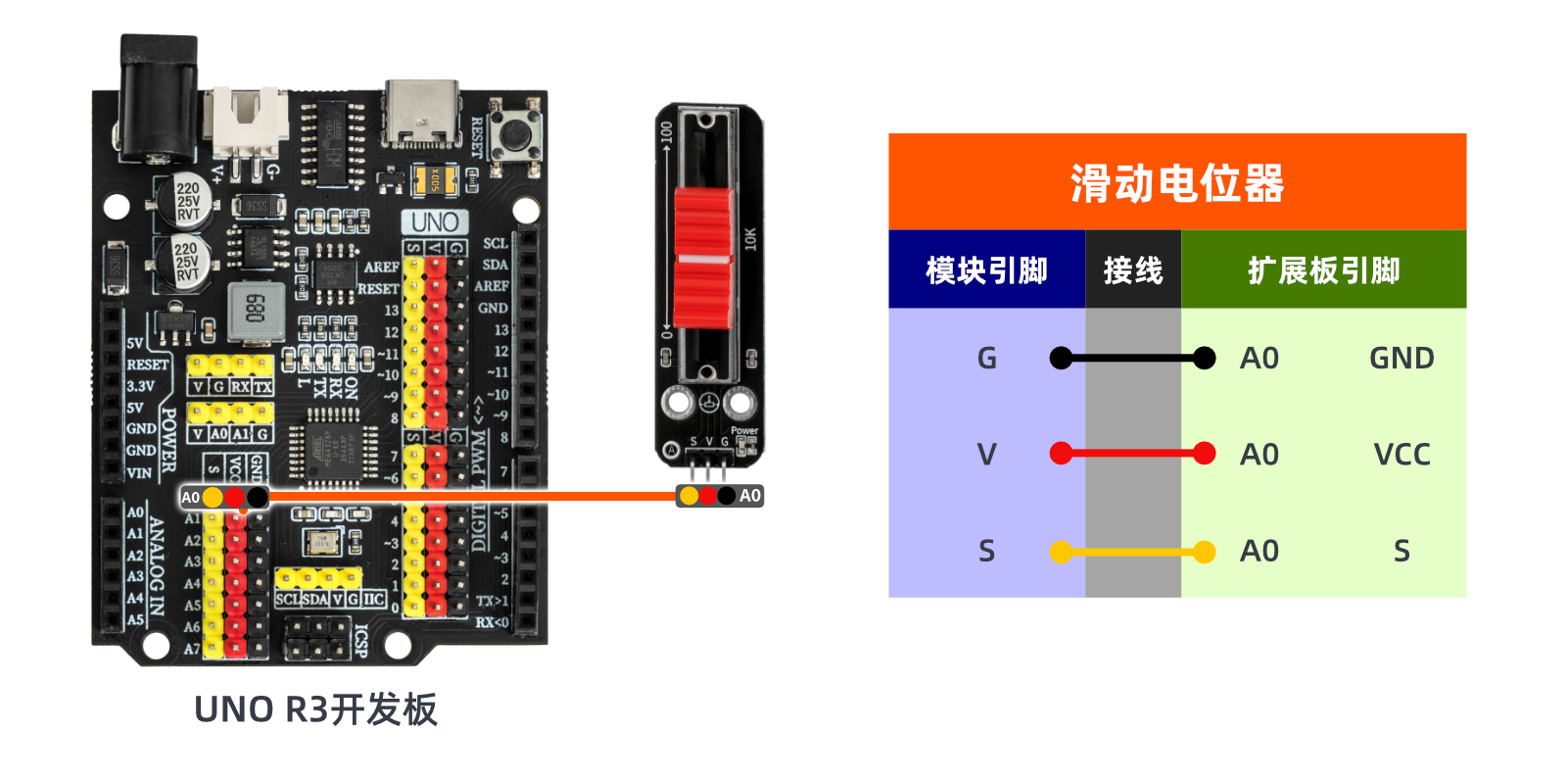

电路接线图:

HS-S25A   滑动电位器


8、视频教程 点这里回到目录

视频教程:点击查看


9、测试结论 点这里回到目录

HS-S25A   滑动电位器

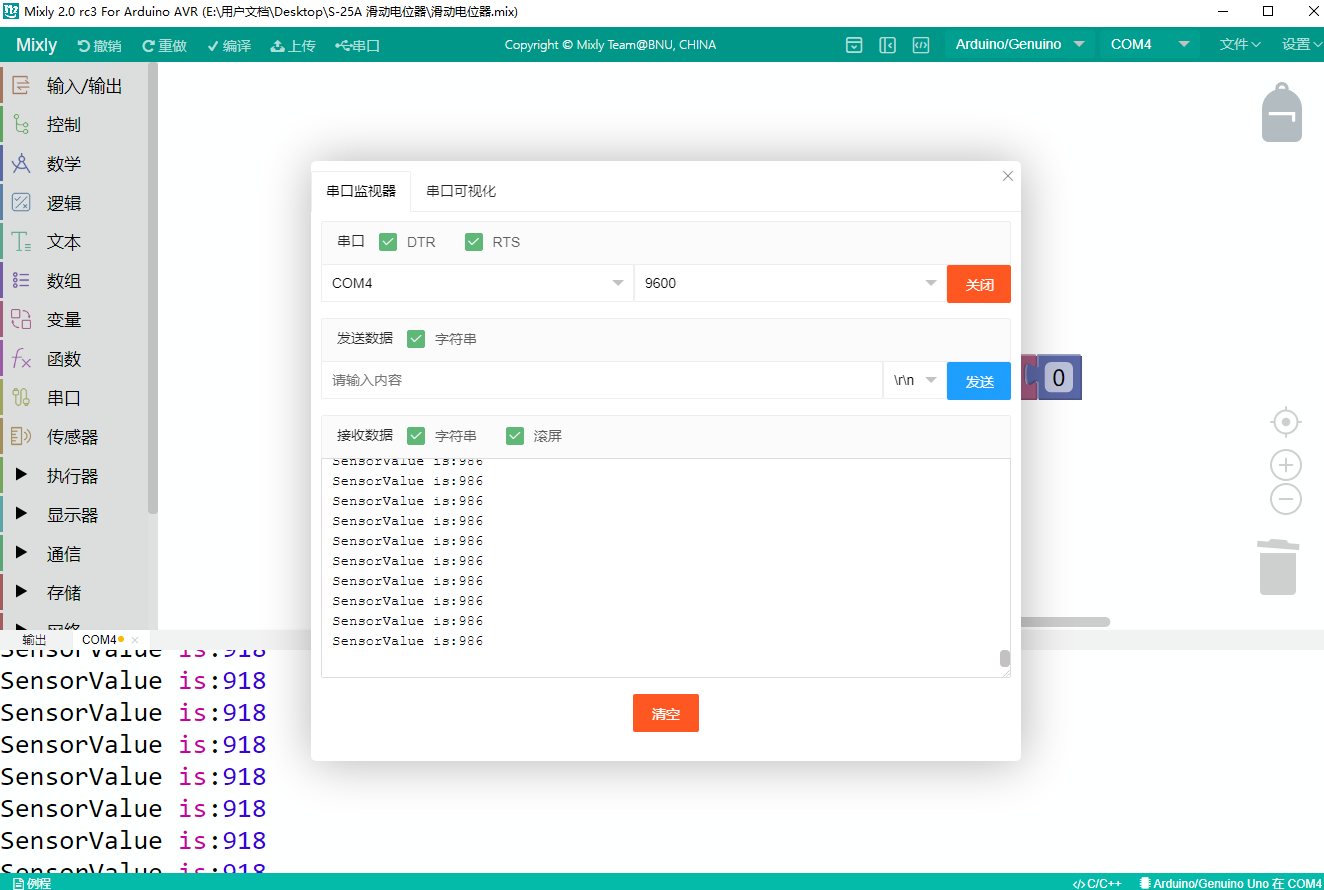

通过滑动变阻器的滑轮,即可看到监视窗口输出的模拟值数值发生改变。
