Hello STEM UNO R3
1、介绍 点这里回到目录
Hello STEM UNO R3 是基于ATmega328的微控制器板，与ARDUINO UNO REV3完全兼容。
它具有 14 个数字输入/输出引脚（其中 6 个可用作 PWM 输出）、8 个模拟输入、一个 16 MHz 石英晶体、一个 USB type-c 连接口、一个电源插孔、一个锂电池专用接口、1 个 ICSP 接头和一个复位按钮。它包含支持微控制器所需的一切;只需使用 USB 数据线将其连接到计算机，或使用 AC-DC-DC 适配器或电池为其供电即可开始使用。
请注意，1个 ICSP 接头用于将固件写入 ATMEGA328P-PU或下载程序，但通常这两个芯片都编程良好。
UNO R3 PRO 是开始学习电子和编程的最佳电路板。如果这是您第一次尝试使用该平台，那么UNO是您最优选择的开发板。
2、技术规格 点这里回到目录
| 微控制器 | ATmega328P-PU |
|---|---|
| 工作电压 | 5V |
| 输入电压（推荐） | 7-12V（DC直流） |
| 数字引脚 | 14 个（其中 6 个提供 PWM 输出） |
| PWM 数字 I/O 引脚 | 6 （D3， D5， D6， D9， D10， D11） |
| 模拟输入引脚 | 8 （A0-A7） |
| 每个 I/O 引脚的直流电流（S） | 20毫安（mAh） |
| 5V直流电源输出（G|V） | 2000毫安（mAh） |
| Flash Memory | 32 KB （ATmega328），其中 0.5 KB 由引导加载程序使用 |
| SRAM | 2 KB （ATmega328P-PU） |
| EEPROM | 1 KB （ATmega328P-PU） |
| 时钟频率 | 16 MHz |
| 板载LED | D13 |
3、特征 点这里回到目录
这是一款增强型兼容Arduino UNO 开发板，在官方板的基础上做了强大的升级。
- 1、开发板采用Type-C联机接口，使用时连接更方便。
- 2、集成宽电压供电模块能够为开发板提供5V/2A的供电能力，满足接入传感器或执行器的供电需求，搭建出来的项目运行更加稳定。
- 3、新增电池盒接口，可直连专用锂电池。
- 4、集成G、V、S接口，传感器、执行器、舵机、显示屏无需扩展板就可与之相连，方便更好用。
- 5、引出A6、A7模拟接口，可扩展更多功能。
- 6、三组专用模块连接口，一线直连，方便实用。

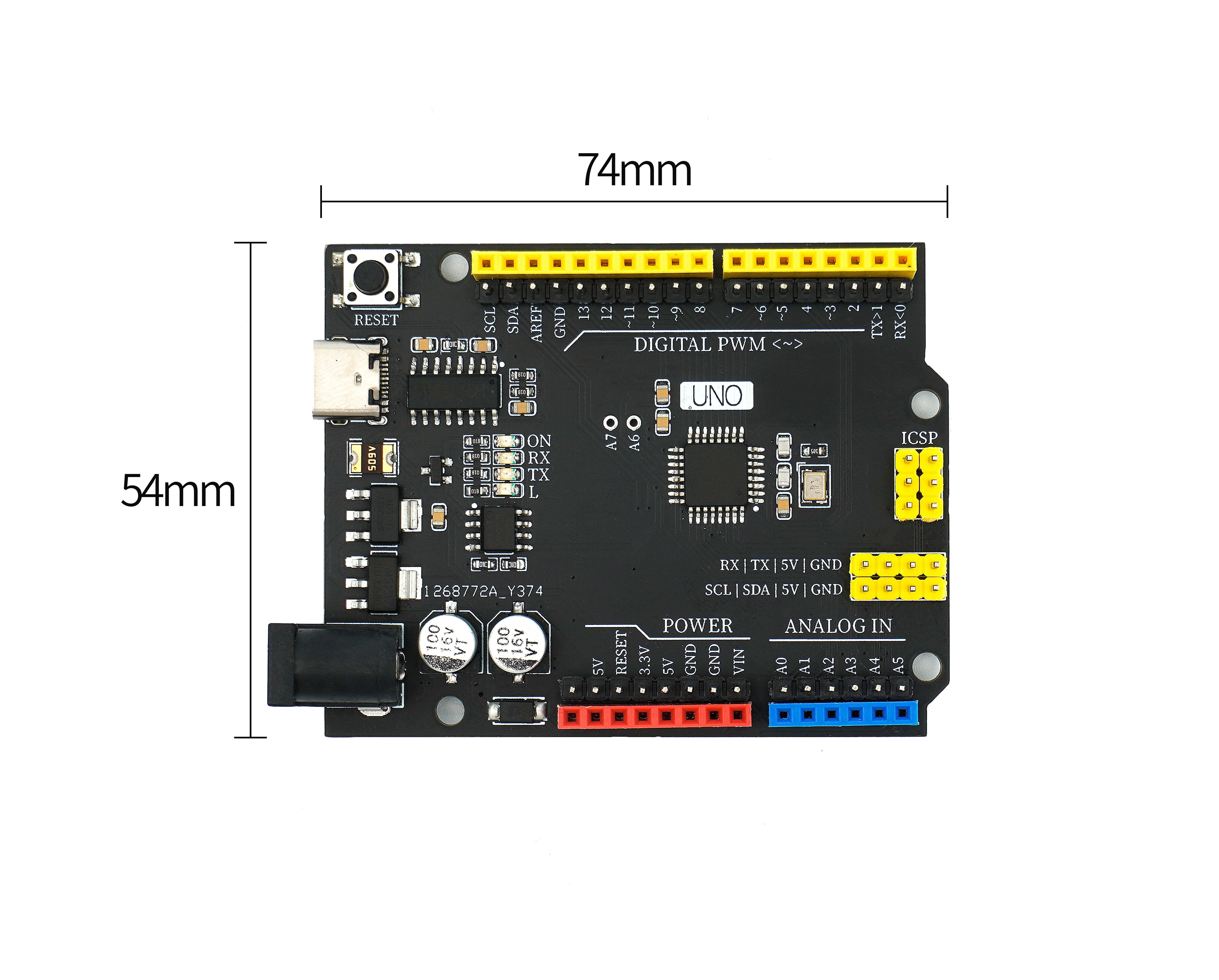

4、电路板尺寸 点这里回到目录

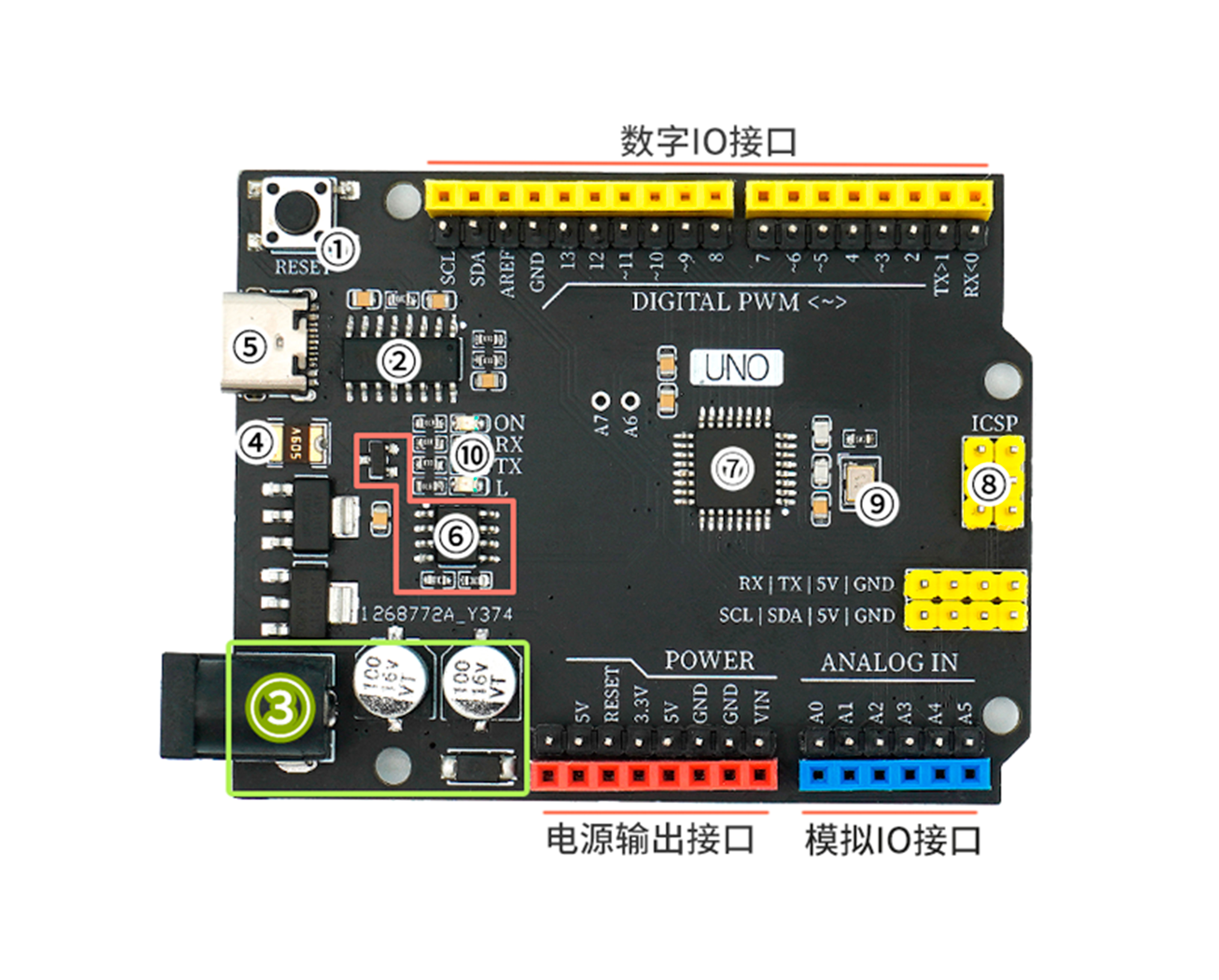

5、开发板解析 点这里回到目录
- ①复位键
按下复位键，重新运行程序。 - ②USB串口芯片
该芯片负责将USB接收到的数据转换为串口数据给主控芯片。 - ③5V/2A供电模组
供电模组负责主板的供电服务，外部接入的6-12V电源稳压至 5V/2A/10W输出，可驱动多组舵机，玩具马达、微型滑台等设备。 - ④自恢复保险丝
当开发板发生错误连接导致短路时，保险丝会自动断开开发板与电脑之间的电路连接，从而保护电脑USB接口不被烧毁或电脑死机。 - ⑤USB接口
负责数据下载和USB供电。 - ⑥外部供电与USB供电自动切换控制器
FDN340P场效应管+LMV358IDGKR放大器组成的外部供电与USB供电自动切换控制系统。开发板默认由USB接口供电，当外部电源接入后控制器会自动断开USB供电并切换至外部电源供电，外部电源断开后再自动切换为USB供电，该功能可保护电脑不受开发板外部供电的电源干扰。 - ⑦ATMEGA328P主控芯片
ATMEGA328P主控芯片是开发板的大脑，负责程序存储、执行、运算处理、信号输入输出等功能。 - ⑧ICSP串行数据接口
为开发板写入初始化程序或使用编译器下载程序时连接此接口。 - ⑨晶振
为ATMEGA328P主控芯片提供时钟信号。 - ⑩LED指示灯
板载4个LED指示灯，(ON)为电源指示灯，通电既亮，(RX)(TX)为串口信号指示灯，当有串口信号通信时LED灯闪烁，(L)为D13管脚灯，当D13信号为High时，该灯点亮。
须知
Hello STEM UNO R3 PRO 具有可复位的多保险丝，可保护计算机的 USB 端口免受短路和过流的影响。如果对 USB 端口施加超过 500 mA 的电流，保险丝将自动断开连接，直到短路或过载被移除。
