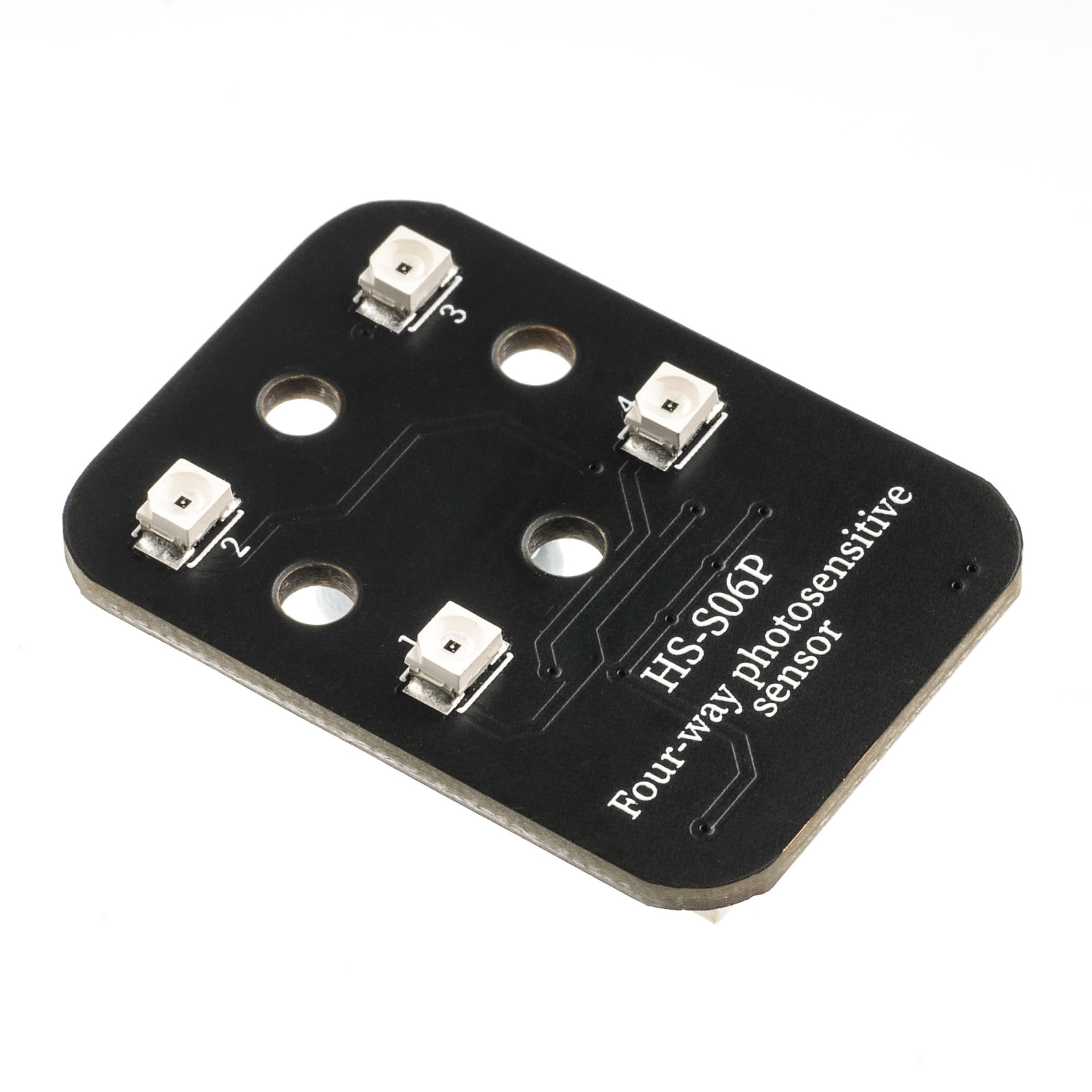

HS-S06P 四路光敏传感器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和 Python示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

众所周知,走廊中的语音控制灯除了语音控制外还有一个传感器,即光敏传感器。光电传感器也称为光敏电阻。它(光敏电阻,缩写为LDR)通常由硫化镉制成。当入射光上升时,电阻阻值会降低; 入射光减弱,阻值会增加。光敏电阻常用于光测量,控制和转换(光与电之间的变化)会发生变化(光变为电),它也可广泛应用于各种光控电路,比如控制 和调节灯以及光开关。 光敏电阻模块对环境光线最敏感,一般用来检测周围环境的光线的亮度,触发单片机或继电器模块等 。

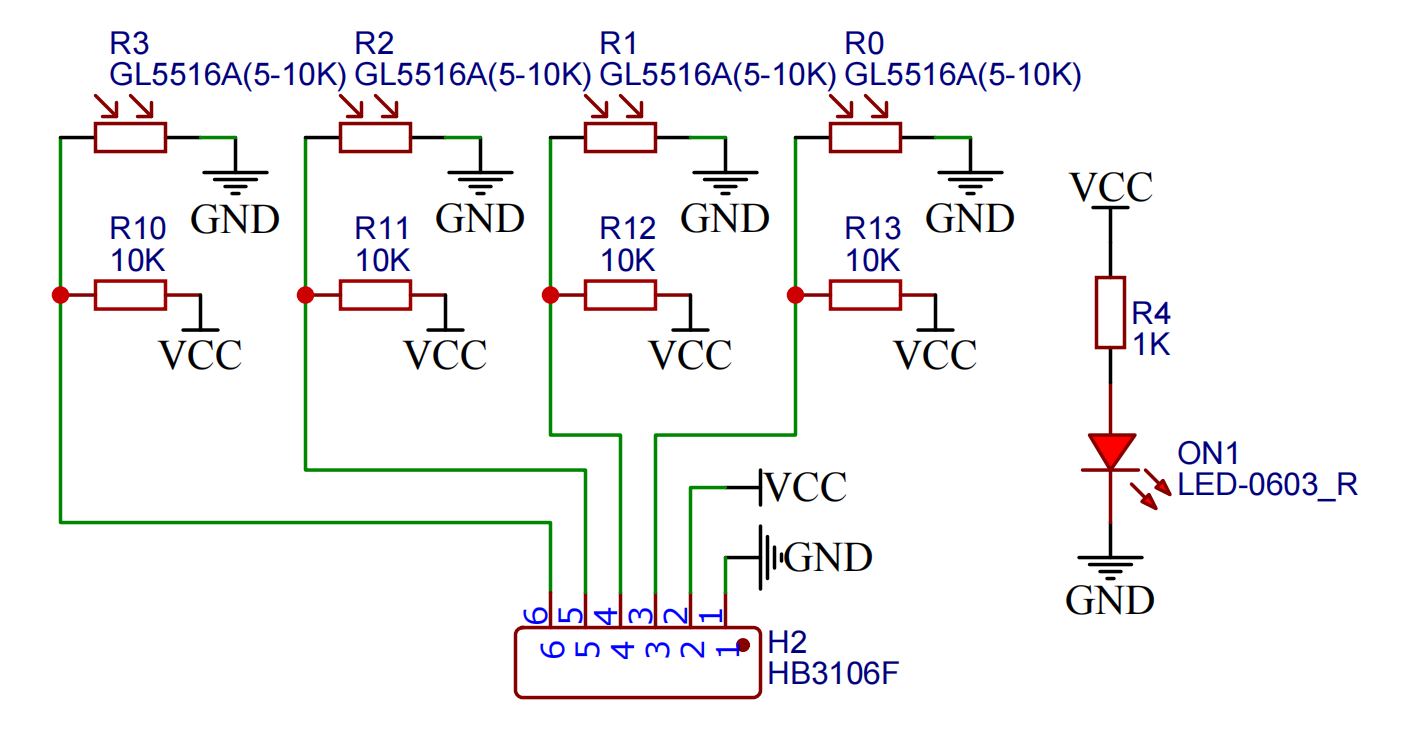

2、原理图 点这里回到目录

HS-S06P 四路光敏传感器


3、模块参数 点这里回到目录

引脚名称 描述
GND GND(电源输入负极)
VCC VCC(电源输入正极)
1 模拟信号引脚
2 模拟信号引脚
3 模拟信号引脚
4 模拟信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0端子线

  • 安装方式:螺丝固定

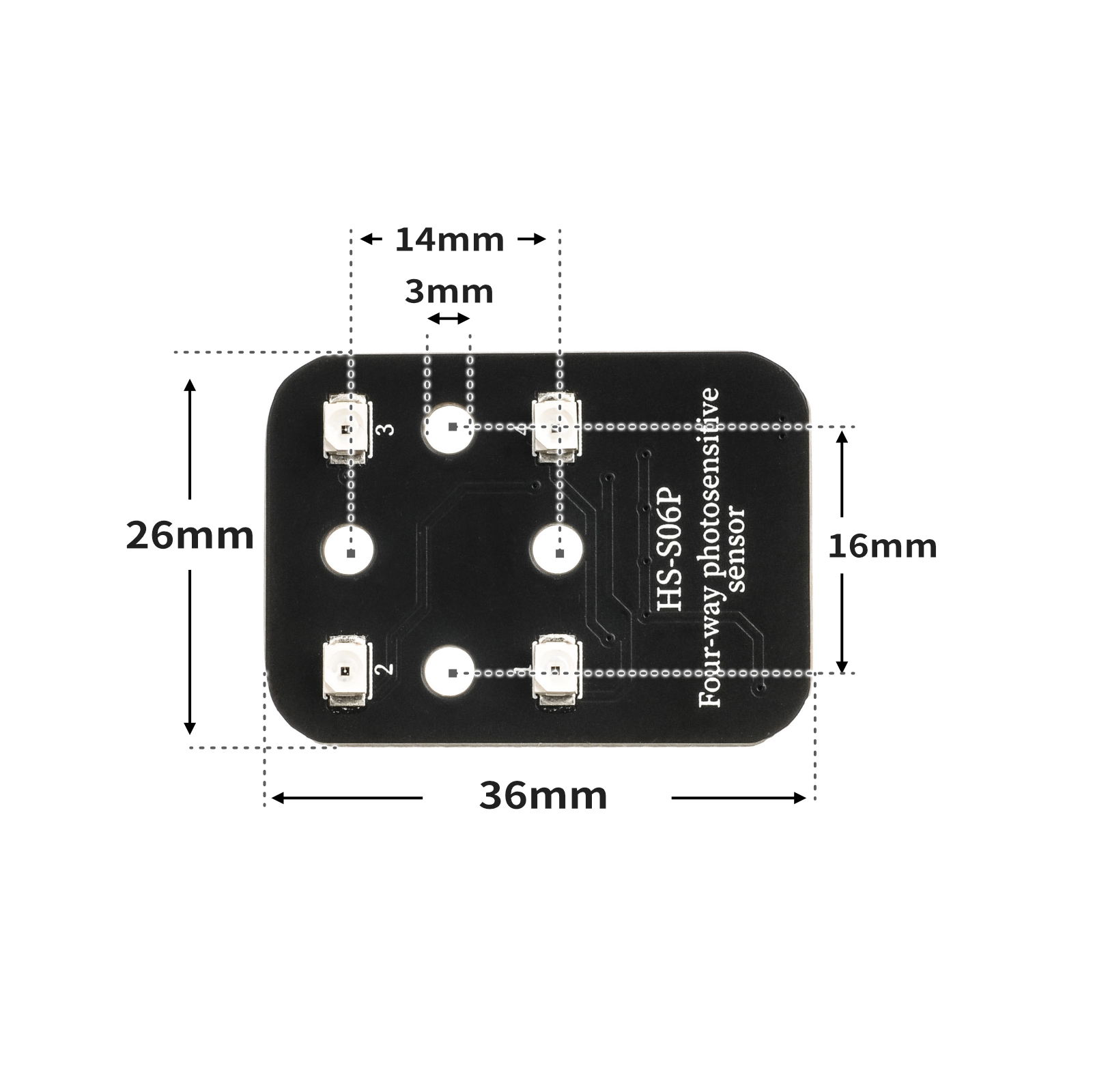

4、电路板尺寸 点这里回到目录

HS-S06P 四路光敏传感器


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

volatile int zoushang;
volatile int youshang;
volatile int zouxia;
volatile int youxia;
void setup(){
 Serial.begin(9600);
 zoushang = 0;
 youshang = 0;
 zouxia = 0;
 youxia = 0;
 pinMode(A0, INPUT);
 pinMode(A1, INPUT);
 pinMode(A2, INPUT);
 pinMode(A3, INPUT);
}
void loop(){
 zouxia = analogRead(A0);
 zoushang = analogRead(A1);
 youxia = analogRead(A2);
 youshang = analogRead(A3);
 delay(500);
 Serial.print("A0:");
 Serial.print(zouxia);
 Serial.print("******");
 Serial.print("A1:");
 Serial.print(zoushang);
 Serial.print("******");
 Serial.print("A2:");
 Serial.print(youxia);
 Serial.print("******");
 Serial.print("A3:");
 Serial.println(youshang);
}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine
import time


adc34 = machine.ADC(machine.Pin(34))
adc35 = machine.ADC(machine.Pin(35))
adc36 = machine.ADC(machine.Pin(36))
adc39 = machine.ADC(machine.Pin(39))
while True:
print(' A1: ',end ="")
print(adc34.read_u16(),end ="")
print(' A2: ',end ="")
print(adc35.read_u16(),end ="")
print(' A3: ',end ="")
print(adc36.read_u16(),end ="")
print(' A4: ',end ="")
print(adc39.read_u16())
time.sleep_ms(200)


6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

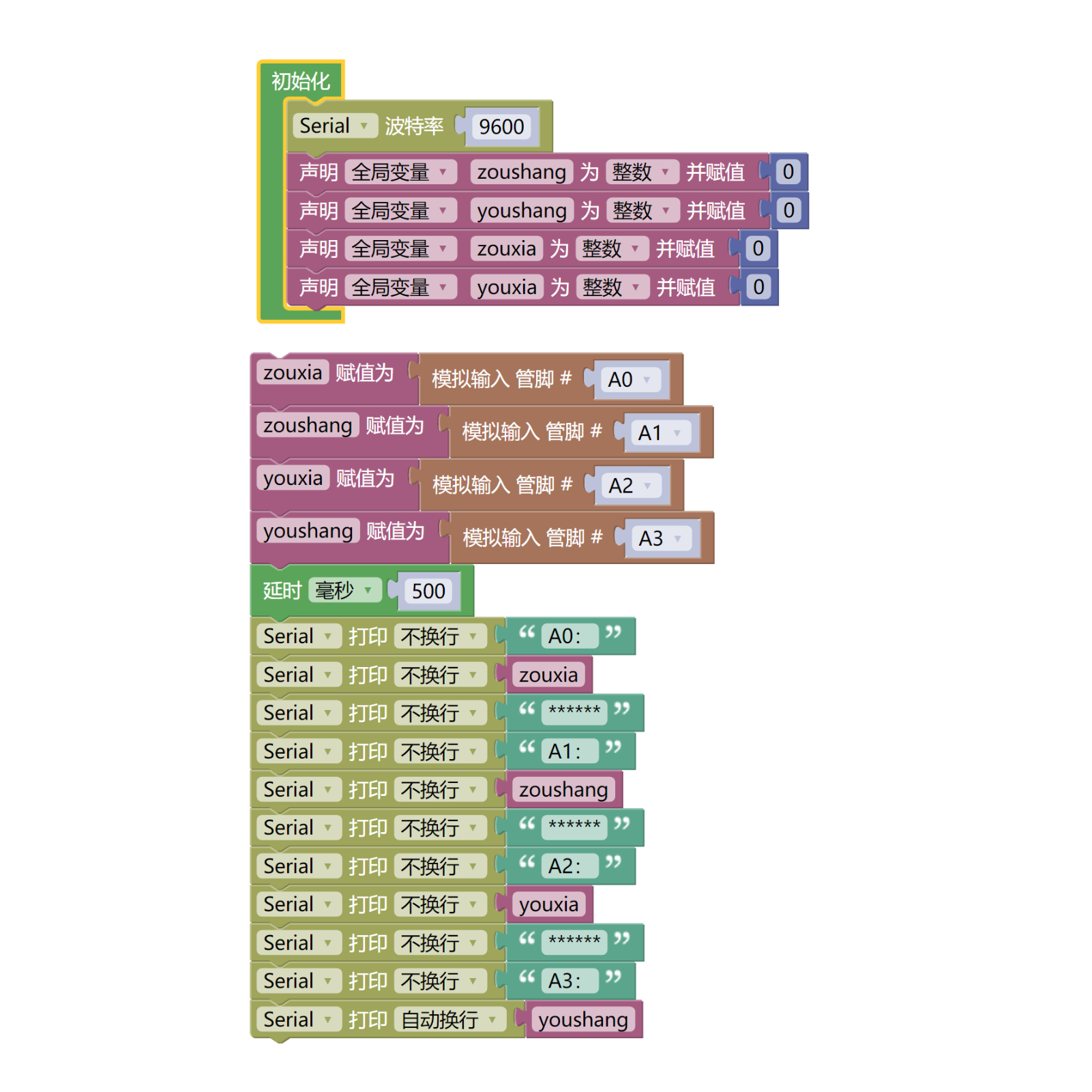

示例程序(UNO开发板):点击下载

HS-S06P 四路光敏传感器

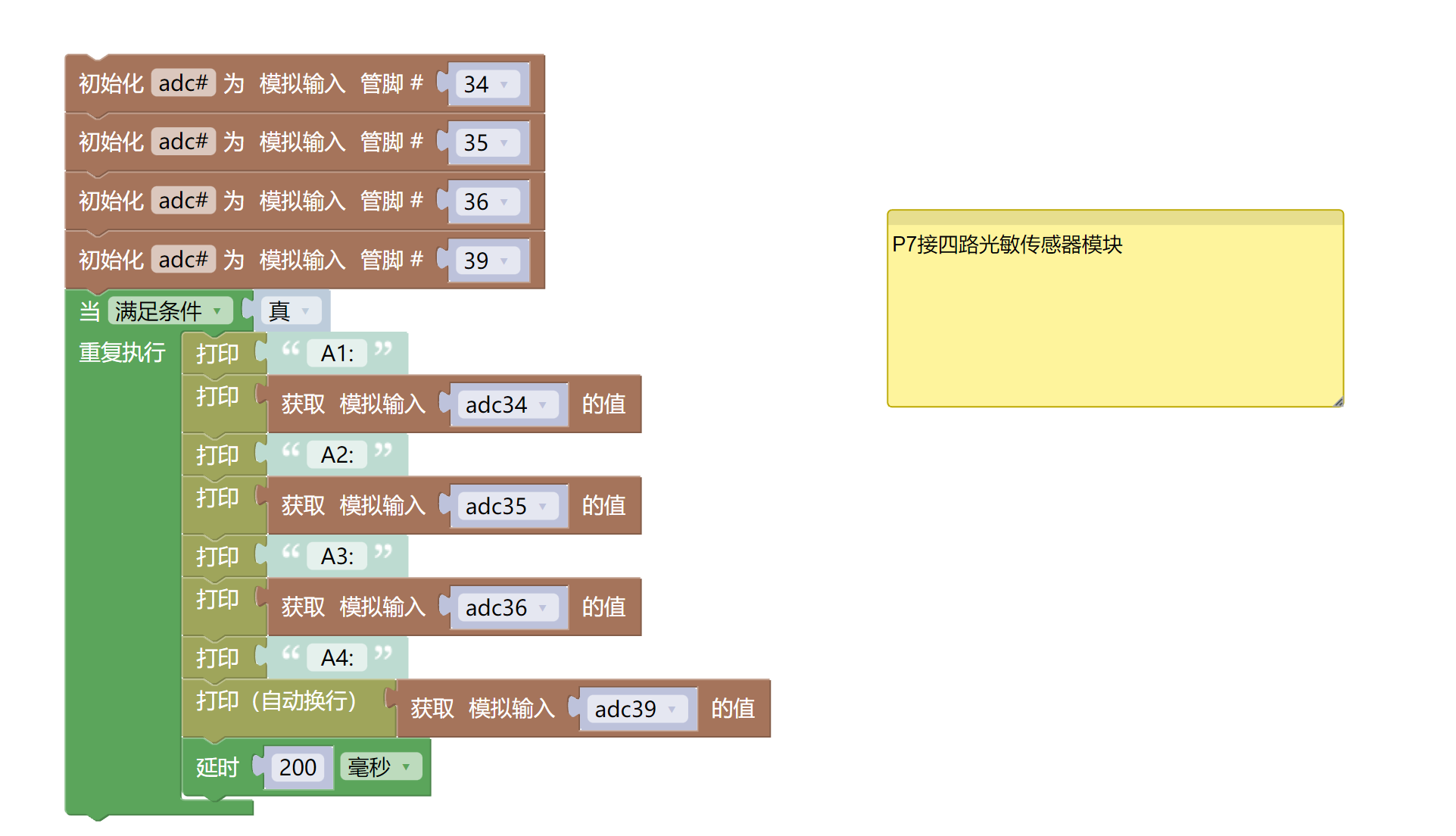

示例程序(ESP32开发板):点击下载

HS-S06P 四路光敏传感器


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • 四路光敏传感器模块(HS-S06P)*1
  • PH2.0 6P端子转杜邦线 *1 或 PH2.0 6P双头端子线 *1

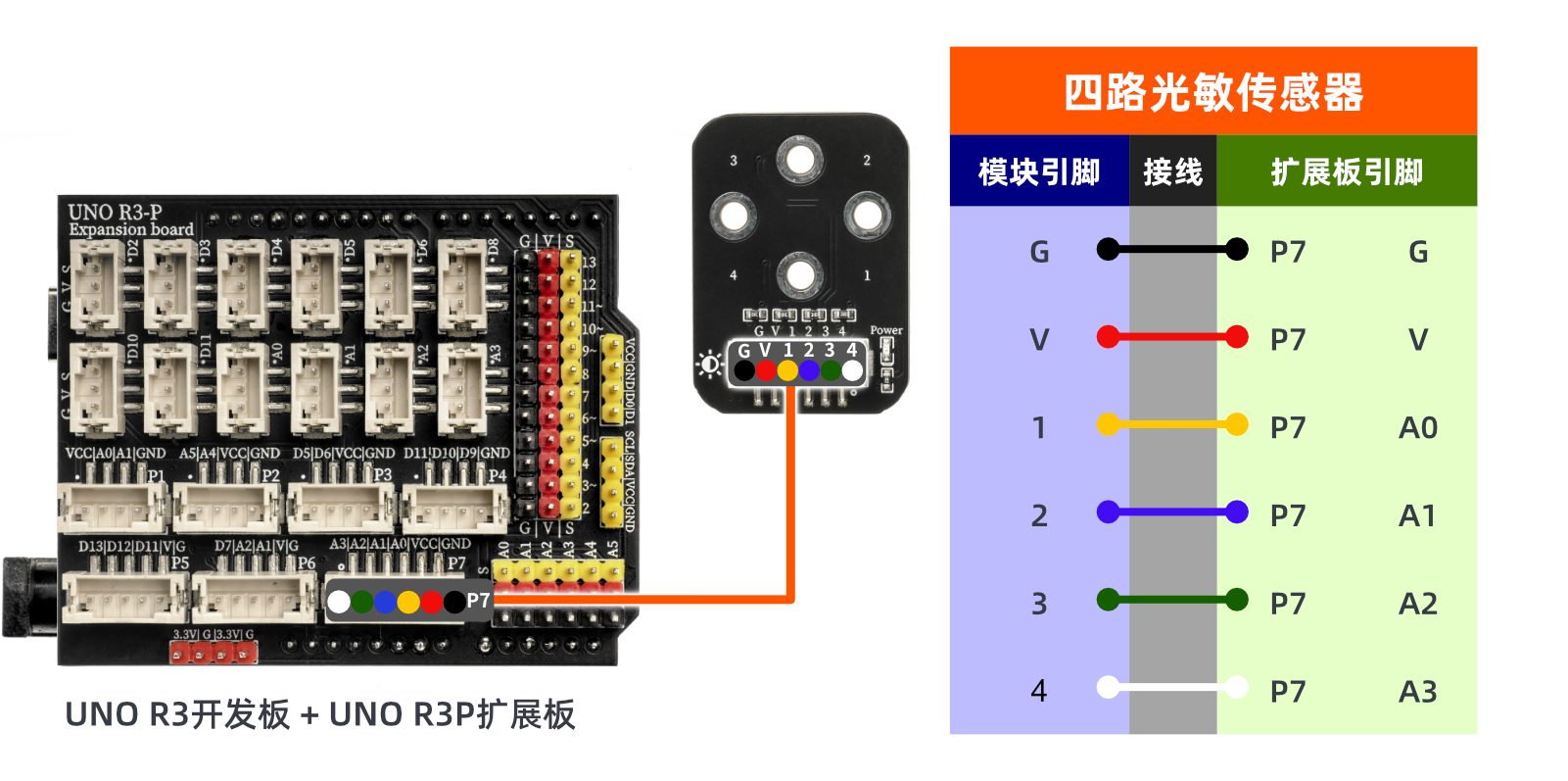

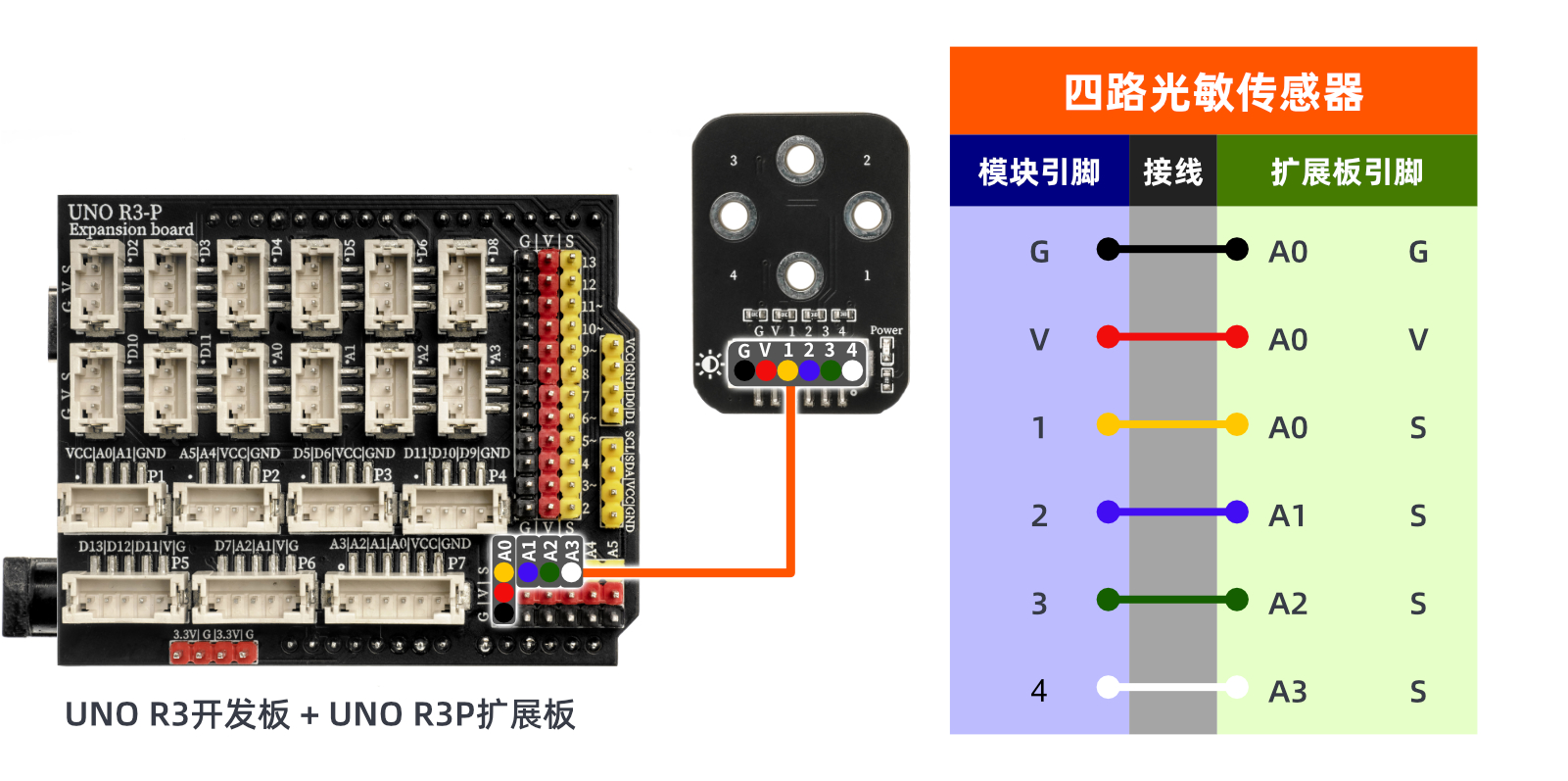

电路接线图:

HS-S06P 四路光敏传感器

HS-S06P 四路光敏传感器


8、视频教程 点这里回到目录

视频教程:点击查看

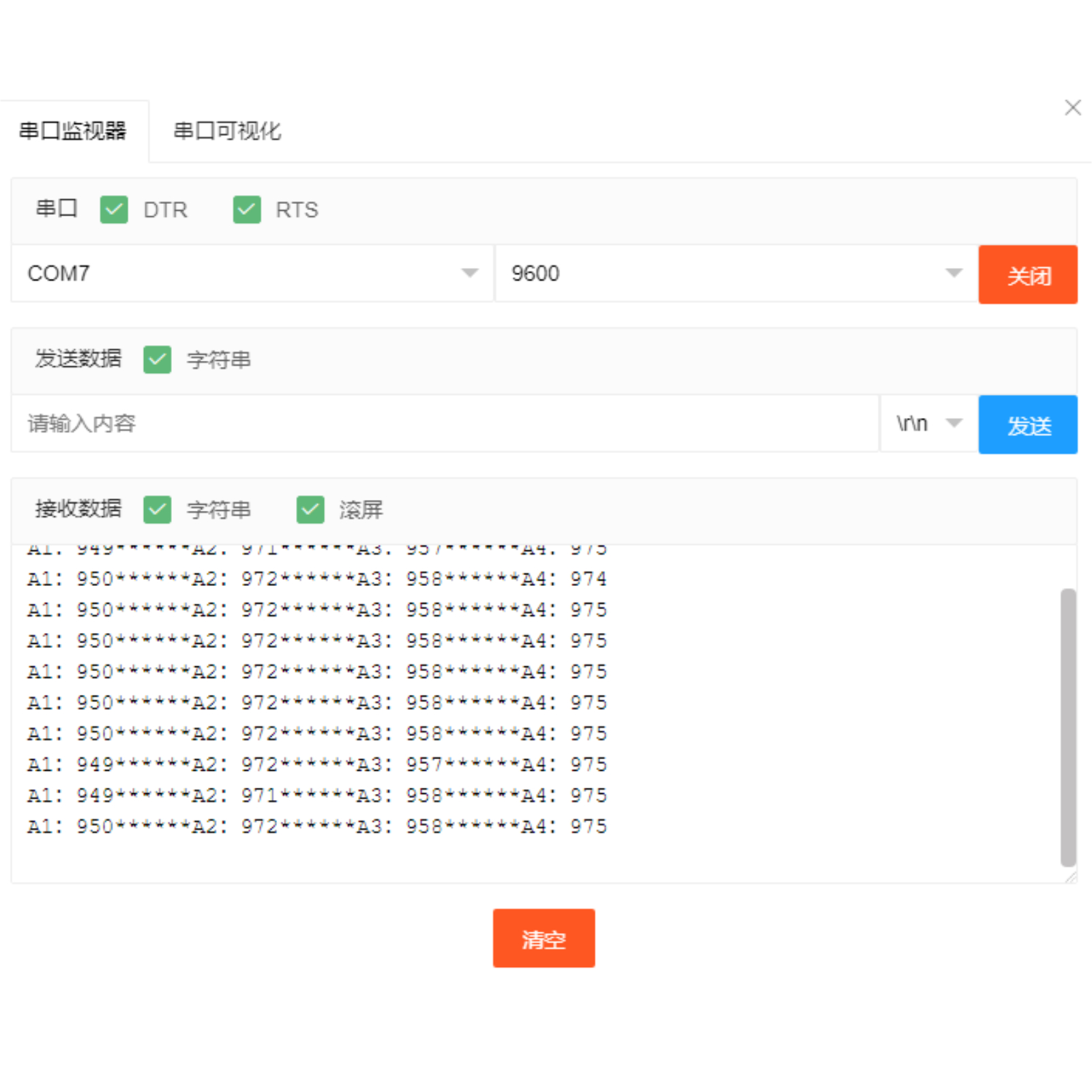

9、测试结论 点这里回到目录

HS-S06P 四路光敏传感器

光敏传感器就是一个光敏电阻与一个电阻串联分压,而我们读取的模拟值就是分压出来的电压值,周围环境光线的亮度强时所读取的电压值就越高,相反周围环境光线的亮度低时所读取的电压值就越低。观察串口输出数据,当任意光敏探头被照射到强光线时,串口输出数值小,光敏探头电阻变小,用手遮挡任意光敏探头时,光线变暗,串口输出数值变大,光敏探头电阻变大。由此我们可以通过光敏电阻数值的变化来控制led灯的亮度及舵机的转动等执行器。
