HS-F12A RGB-LED环形灯
- 介绍
- 原理图
- 模块参数
- 电路板尺寸
- 添加Arduino库文件
- ArduinoIDE 和Python语言示例程序
- 米思齐 Mixly 示例程序(图形化语言)
- Arduino测试环境搭建
- 视频教程
- 测试结论
1、介绍 点这里回到目录

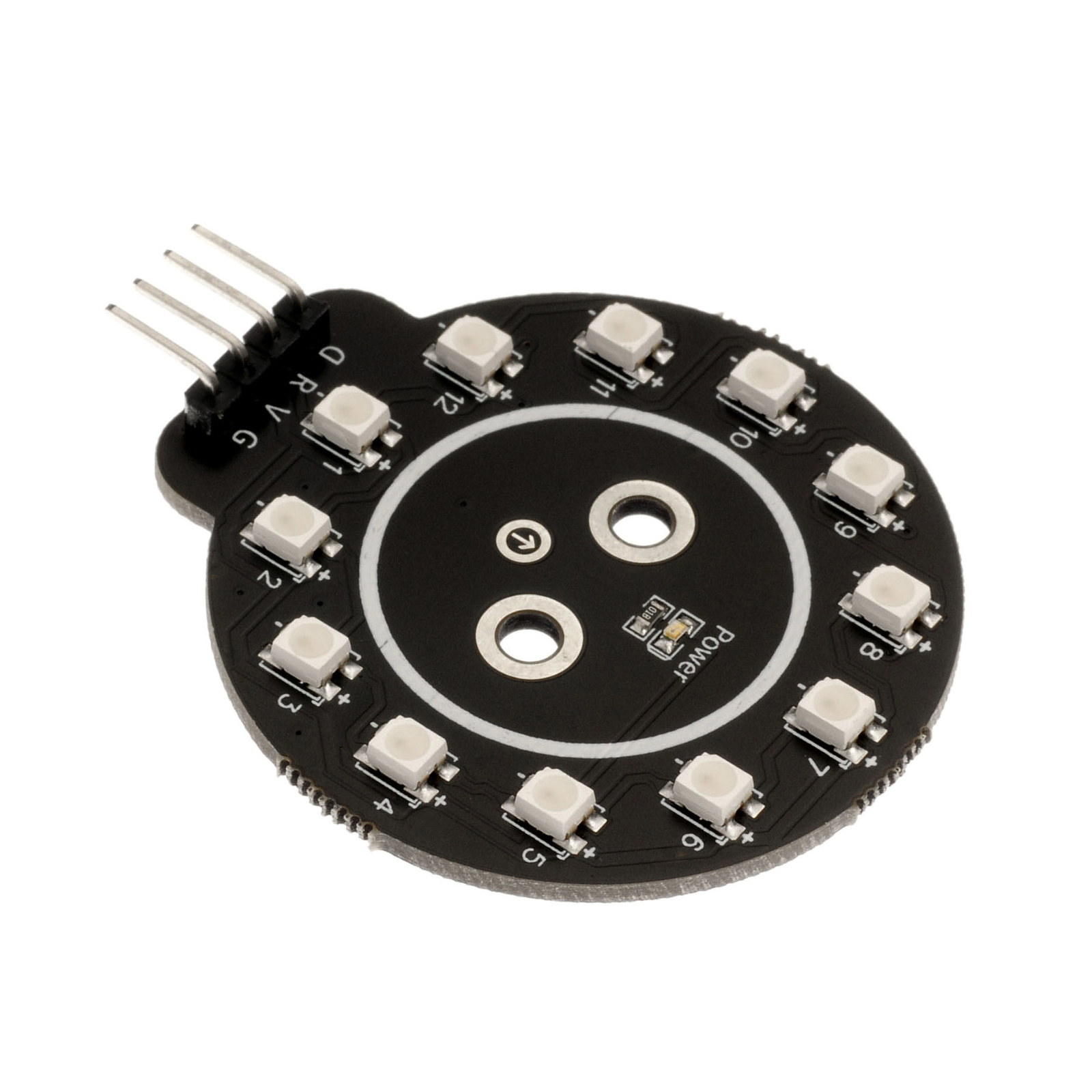

12 位 RGB 灯环采用 12 颗 WS2812RGB 灯珠串联组成只需要一个 IO 口就可以驱动此模块。WS2812 RGB 灯内部集成了一个芯片我们只需单 IO 口就可以控制WS2812RGB 灯, D 脚为信号输出可以串连下个灯珠 ,R 脚为信号输入控制 RGB 灯珠颜色与串联数量,V脚 为电源正极,G 脚为电源负极。

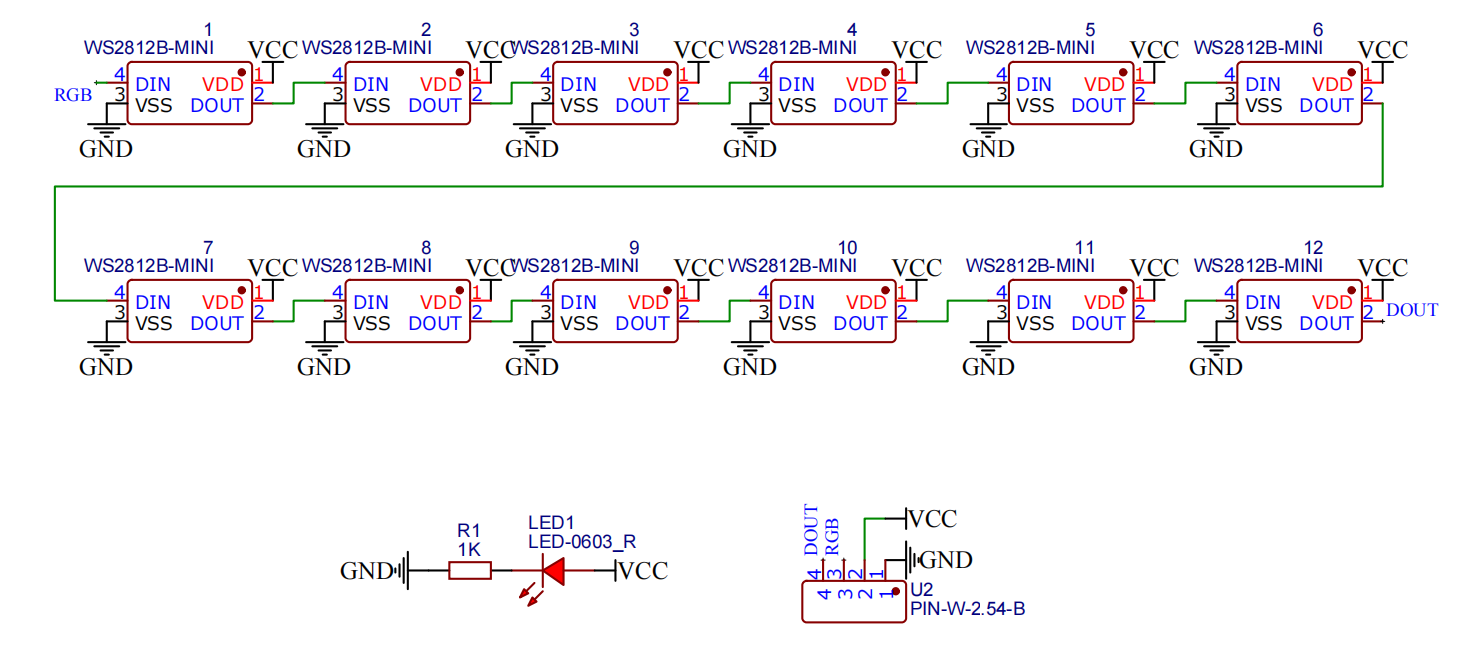

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
引脚名称 | 描述 |
---|---|
G | GND(电源输入) |
V | V (电源正级) |
R(RGB) | 为信号输入控制RGB灯珠颜色与串联数量 |
D(DOUT) | 信号输出可以串联下个灯珠 |
-
供电电压:3.3V / 5V
-
连接方式:2.54mm排针
-
安装方式:双螺丝固定

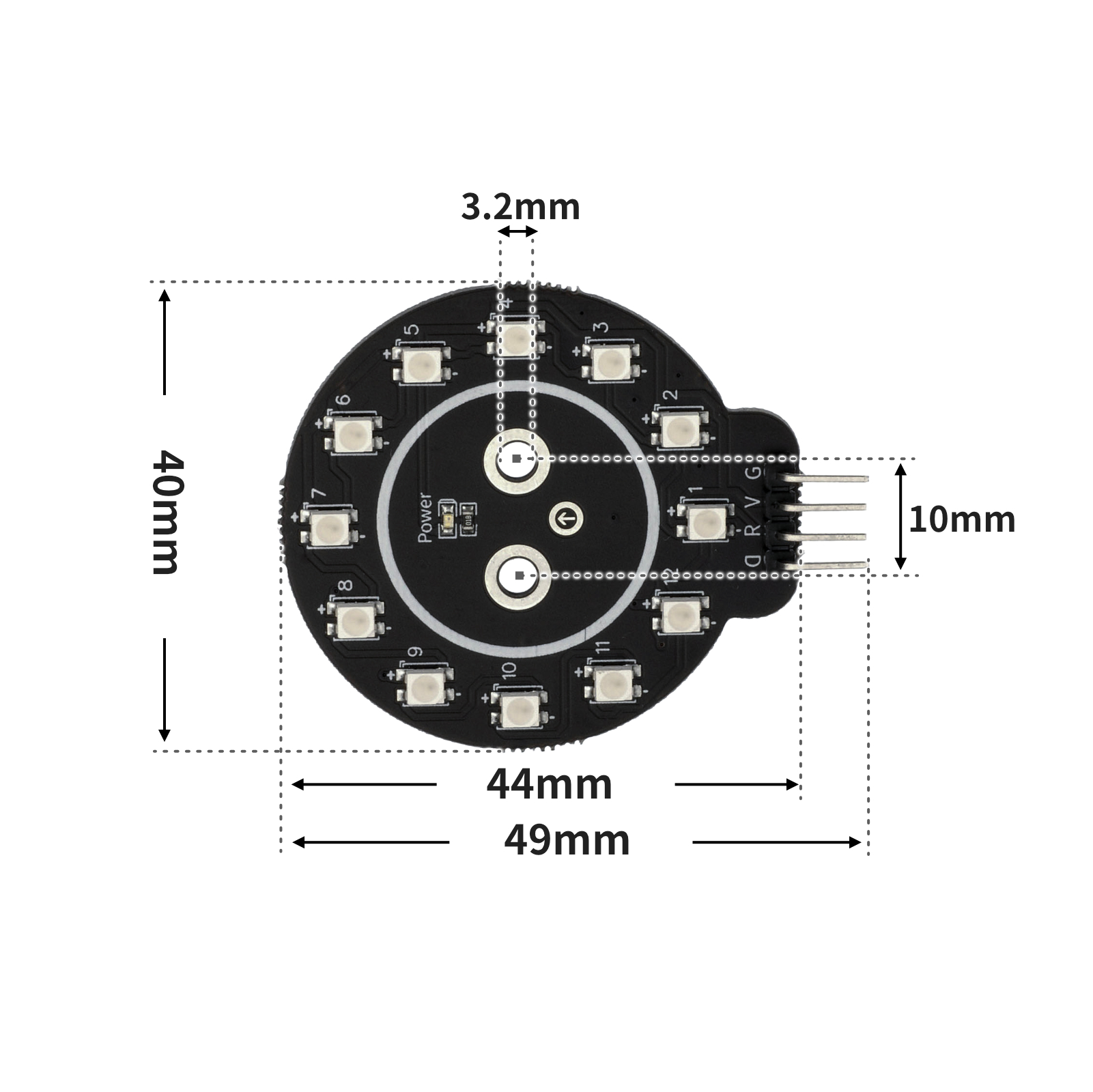

4、电路板尺寸 点这里回到目录
5、添加Arduino库文件点这里回到目录

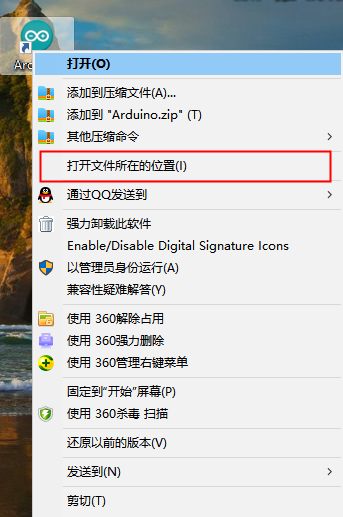

首先找到Arduino库文件夹:

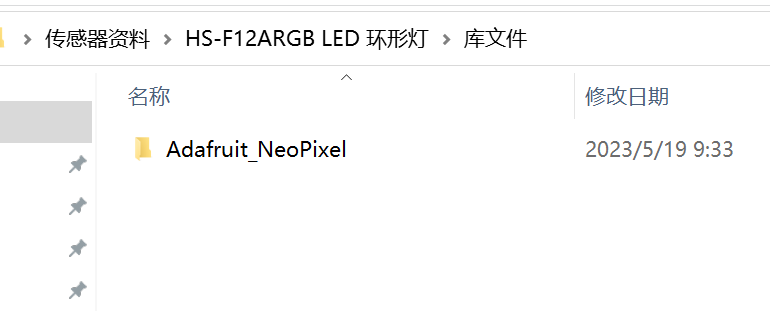

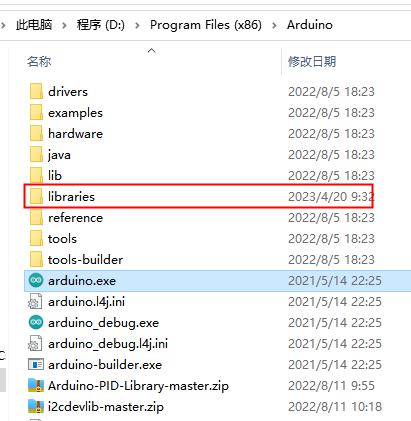

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可:
库文件:点击下载
6、Arduino IDE示例程序 点这里回到目录
示例程序(UNO开发板):点击下载
#include <Adafruit_NeoPixel.h> Adafruit_NeoPixel rgb_display_10 = Adafruit_NeoPixel(12,10,NEO_GRB + NEO_KHZ800); void setup(){ rgb_display_10.begin(); } void loop(){ for (int i = 1; i <= 12; i = i + (1)) { rgb_display_10.setPixelColor((i)-1, ((((i * 21) & 0xffffff) << 16) | ((0 & 0xffffff) << 8) | 0)); rgb_display_10.show(); delay(200); rgb_display_10.setPixelColor((i)-1, (0xffff00)); rgb_display_10.show(); delay(200); } }
示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):
import machine
import neopixel
import time
rgb = neopixel.NeoPixel(machine.Pin(2), 12)
while True:
for i in range(0, 12, 1):
rgb[i] = (100, 0, 0)
rgb.write()
time.sleep(1)
for i in range(0, 12, 1):
rgb[i] = (0, 0, 0)
rgb.write()
time.sleep(1)

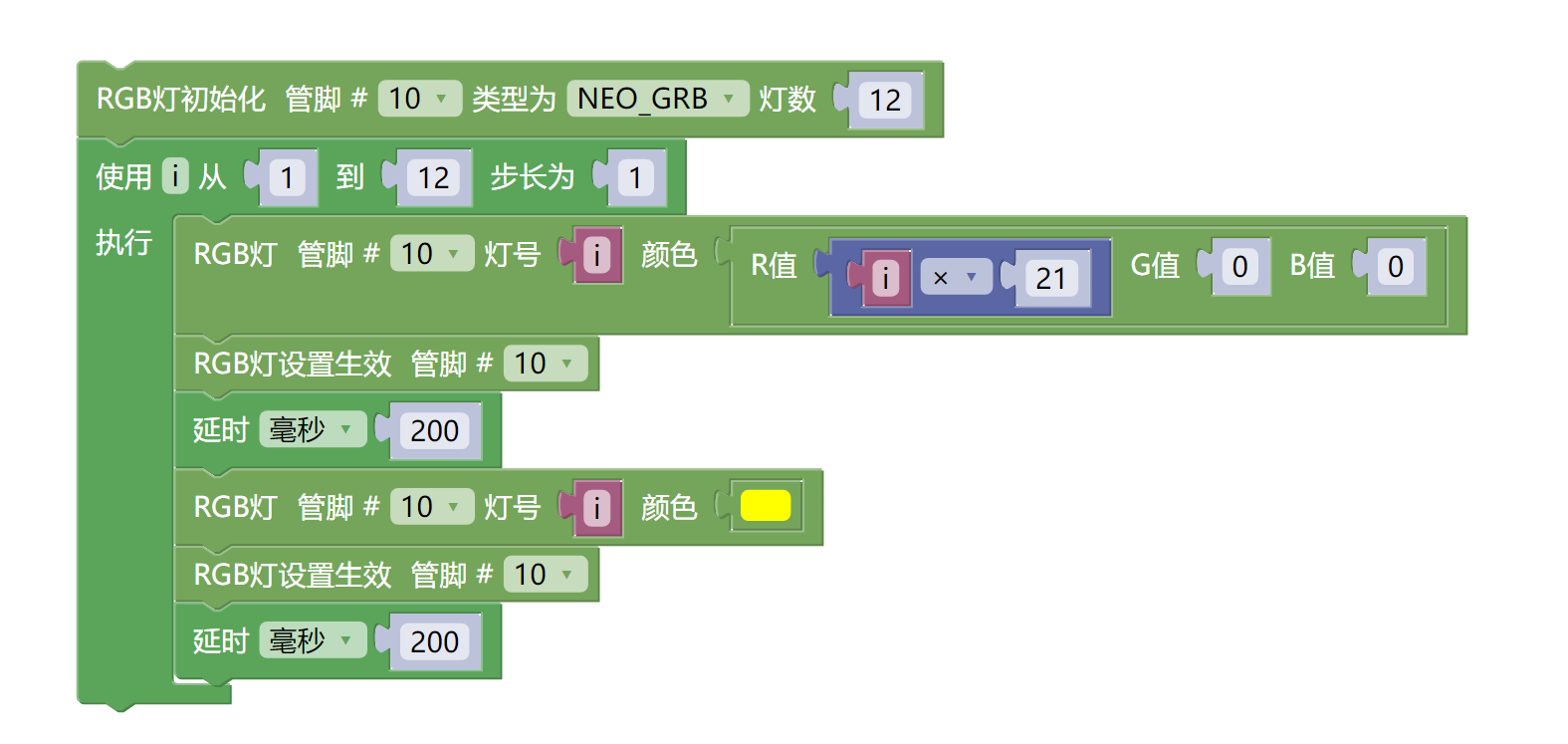

7、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录
示例程序(UNO开发板):点击下载

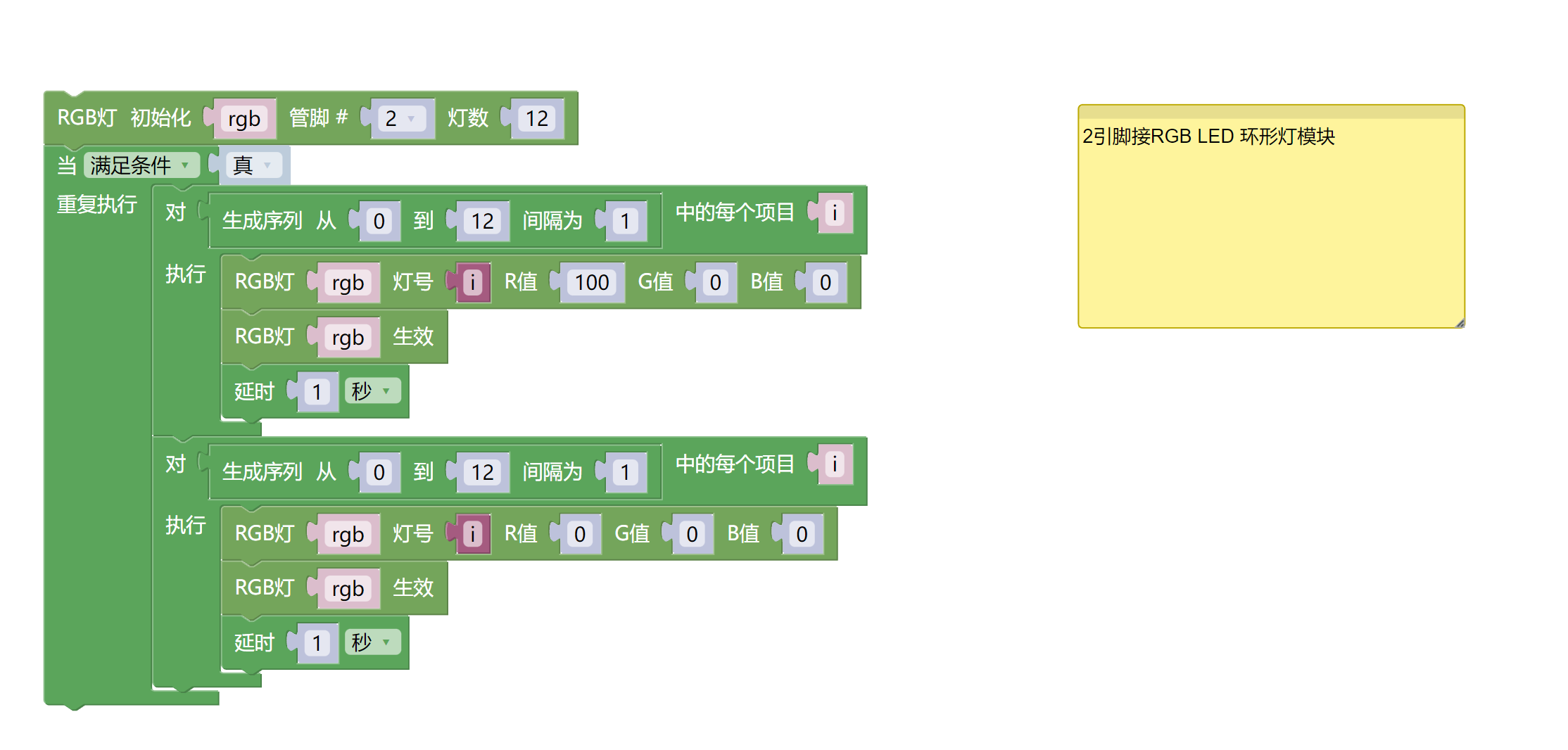

示例程序(ESP32开发板):点击下载
8、测试环境搭建 点这里回到目录
准备配件:
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- RGB LED 环形灯模块(HS-F12A)*1
- 1P母对母杜邦线 *3条 或 3P母对母杜邦线 *1条

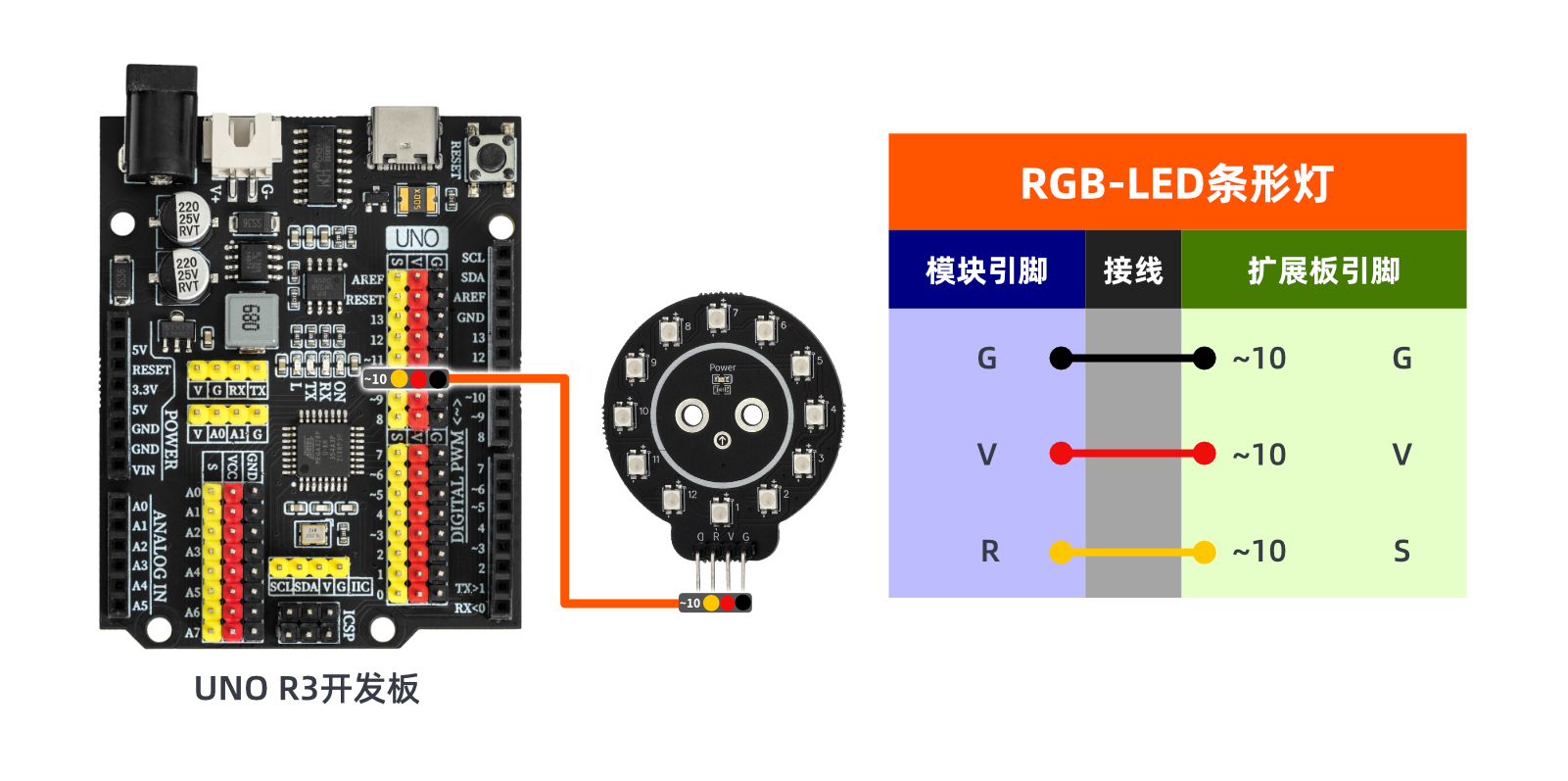

电路接线图:
9、视频教程 点这里回到目录
视频教程:点击查看
10、测试结论 点这里回到目录
器件连接好线之后,将上述程序上传到Arduino UNO 开发板之后,会看到灯环的灯逐个点亮成黄色,逐个点亮后接力亮红灯,呈现出流水灯的效果。
