产品简介:

OLED电子时钟是一款由温湿度传感器 、OLED显示屏模块 、 时钟模块等配件组合而成的智能套件。使用时钟模块获取时间和日期,使用温湿度传感器获取温湿度数据,并使用在OLED显示屏上显示这些信息。通过设置光标位置和使用显示相关函数,您可以自定义信息的显示位置和样式。可扩展mp3语音播报,定时提醒等。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制OLED电子时钟。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载)


准备工具及组装注意事项:

自备调试工具:带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书,按步骤进行组装,疑难问题请扫二维码关注公众号查看相关教程,或寻找在线QQ客服进行指导。


HS-E13 OLED电子时钟 警告:

14岁以下人员必须在专业老师或有相关知识的成年人指导下使用! 该产品组装、调试需要使用相关工具,组装时请做好安全防范,避免受伤! 本产品为教学实验用品,请勿将其功能作为生活常规用品使用,会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池,将电池妥善保管!


示例程序下载:点击下载

(文件解压密码请查看您购买的商品条形码,商品数字条形码为解压密码)


HS-E13 OLED电子时钟


STEP:1

HS-E13 OLED电子时钟

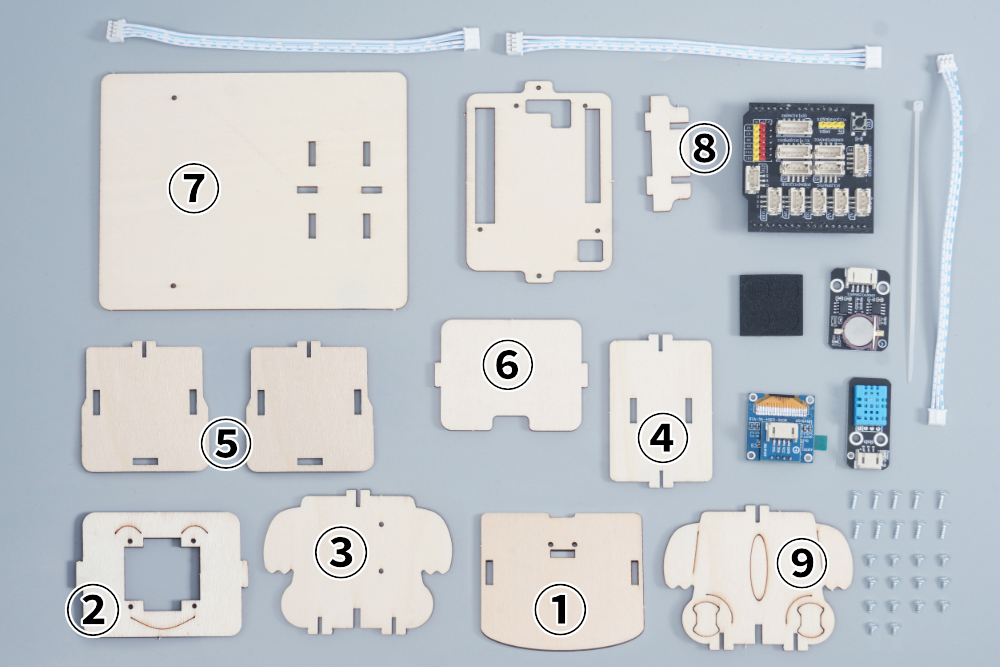

准备好所有配件及木板材料,木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。


STEP:2

HS-E13 OLED电子时钟

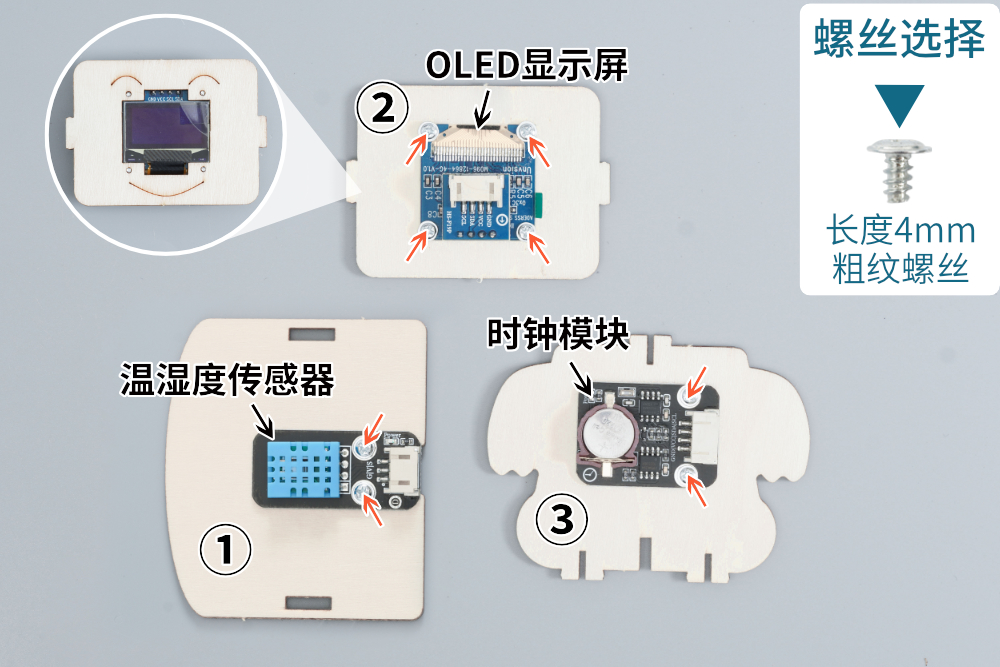

参照上图,首先用4mm粗纹螺丝把温湿度传感器安装在①号板上 , 然后用4mm粗纹螺丝把OLED显示屏模块安装在②号板上 ,最后用4mm粗纹螺丝把时钟模块安装在③号板上。


STEP:3

HS-E13 OLED电子时钟

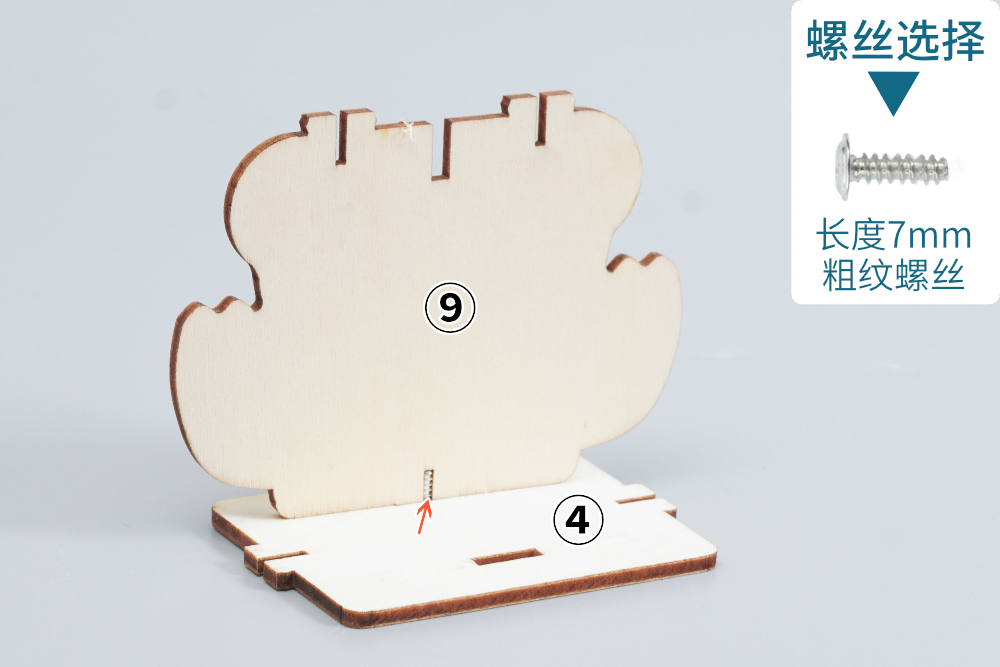

用7mm粗纹螺丝把⑨号板安装在④号板上。


STEP:4

HS-E13 OLED电子时钟

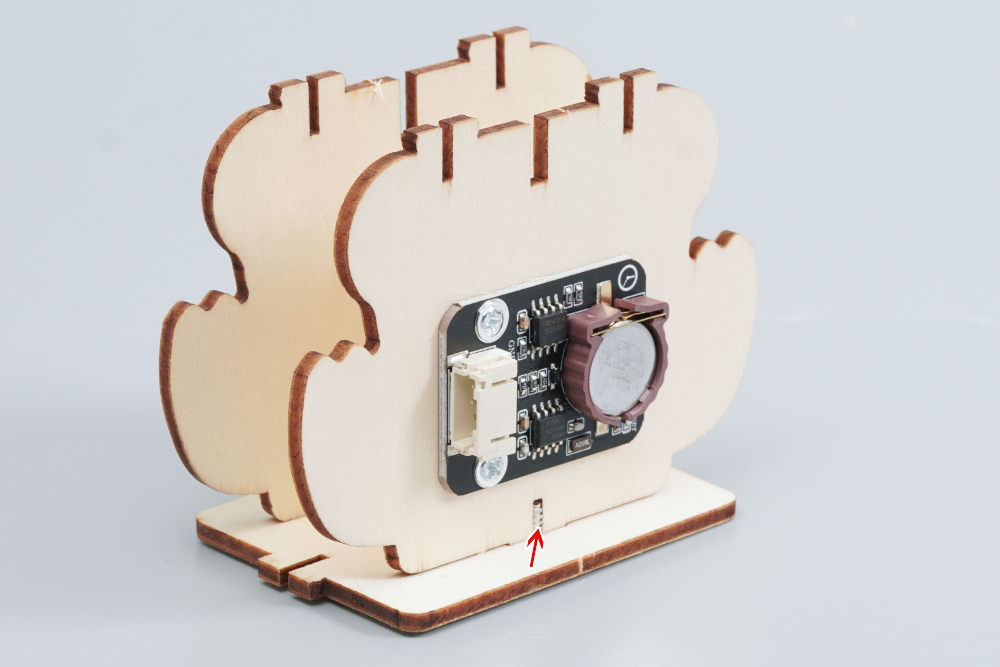

用7mm粗纹螺丝把③号板安装在④号板上。


STEP:5

HS-E13 OLED电子时钟

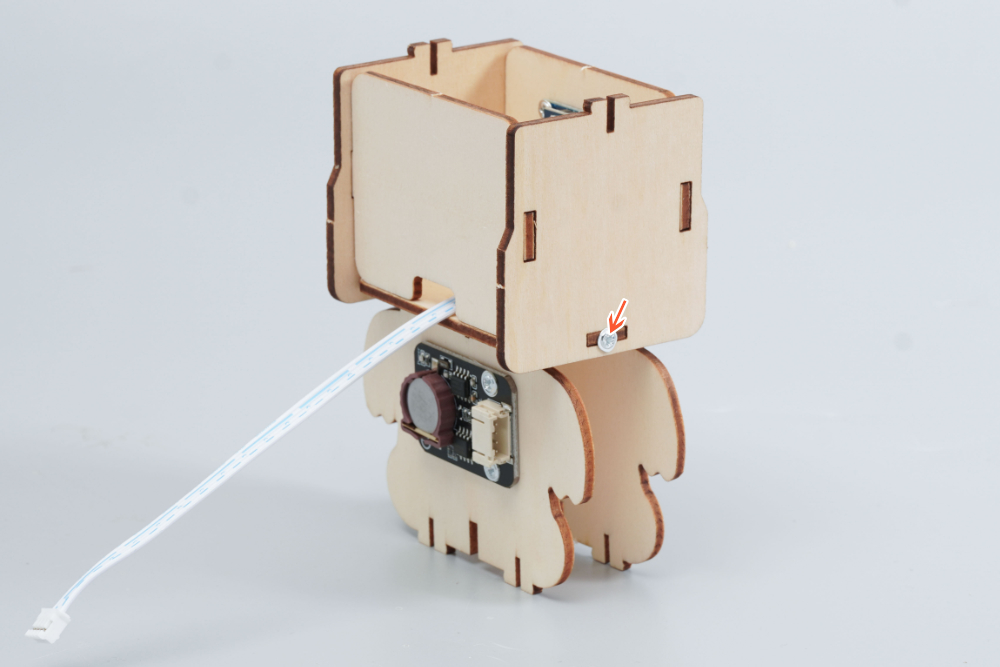

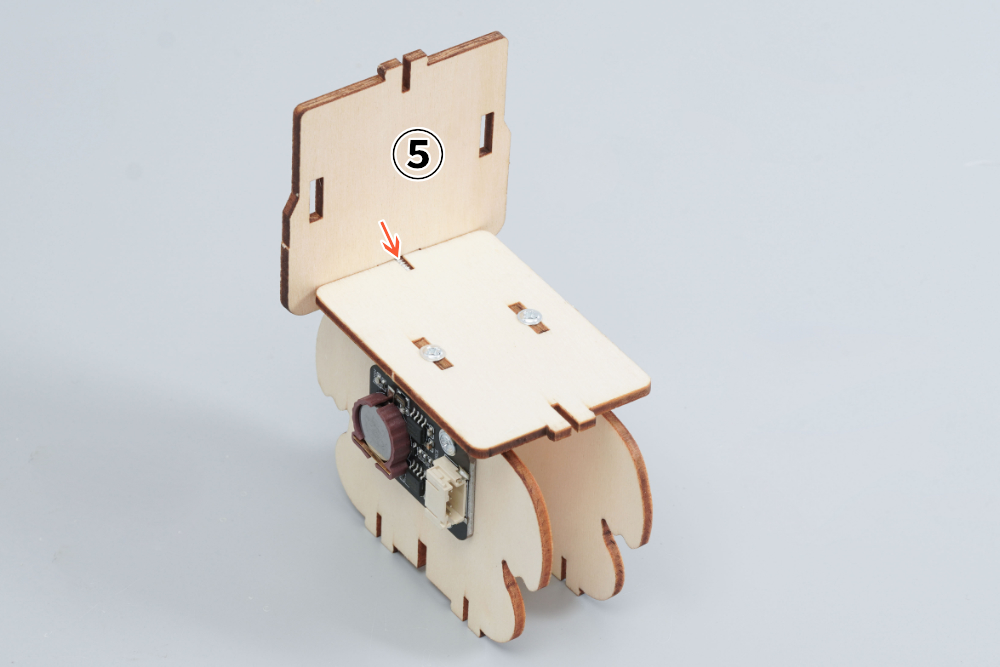

用7mm粗纹螺丝把⑤号板安装在④号板上。


STEP:6

HS-E13 OLED电子时钟

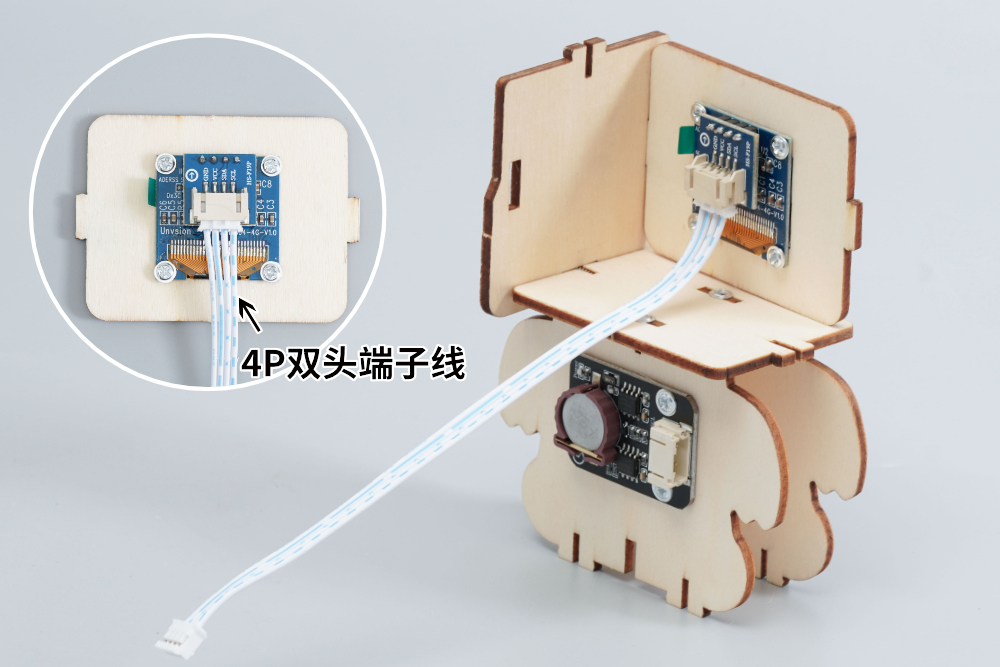

首先把4P双头端子线插入OLED显示屏,然后把②号板安装在⑤号板上。


STEP:7

HS-E13 OLED电子时钟

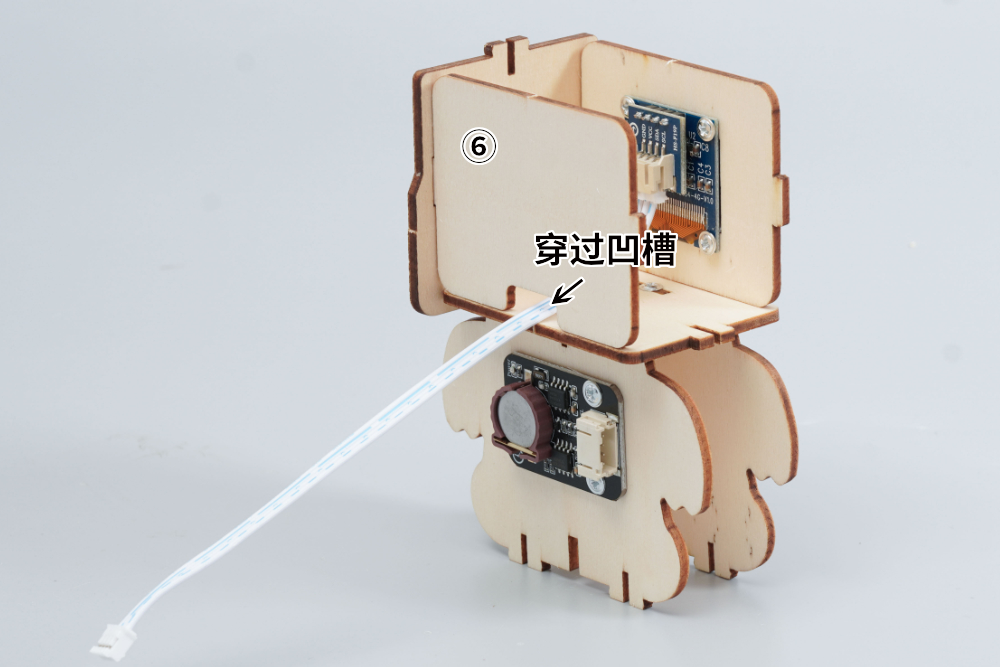

首先把4P双头端子线穿过⑥号板的凹槽,然后把⑥号板安装在⑤号板上。


STEP:8

HS-E13 OLED电子时钟

首先把另一块⑤号板安装在②、④、⑥号板上,然后用7mm粗纹螺丝进行固定。


STEP:9

HS-E13 OLED电子时钟

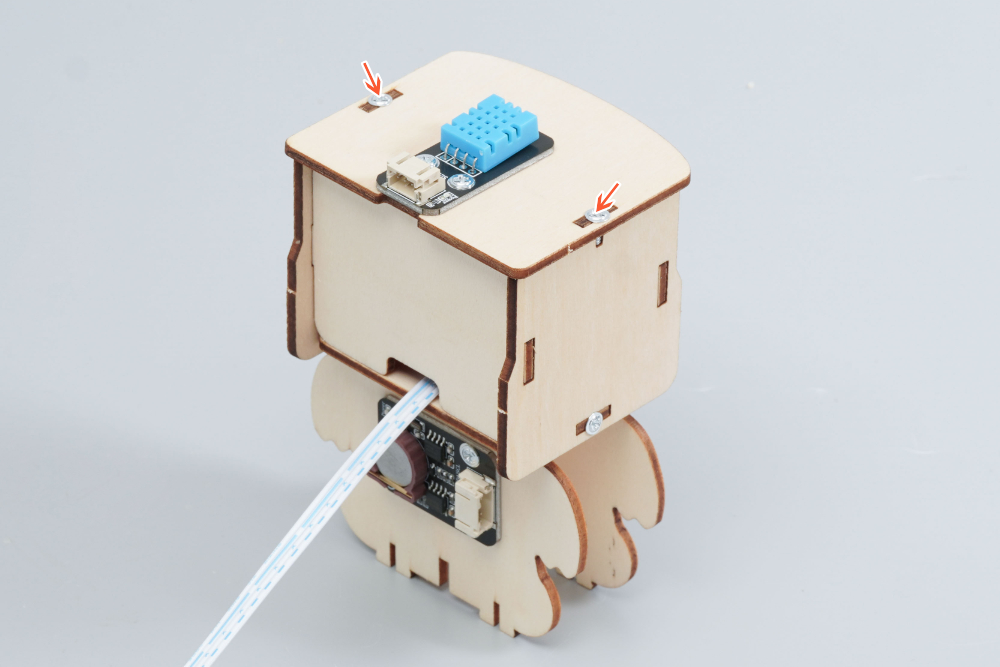

用7mm粗纹螺丝把①号板安装在两块⑤号板上。


STEP:10

HS-E13 OLED电子时钟

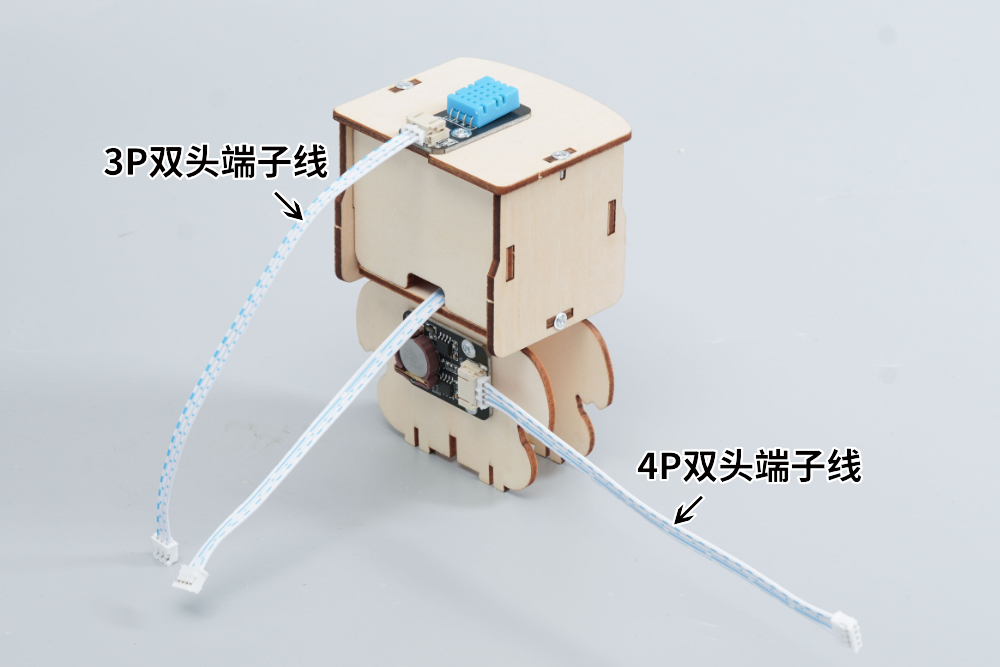

首先把4P双头端子线插入时钟模块,然后把3P双头端子线插入温湿度传感器 。


STEP:11

HS-E13 OLED电子时钟

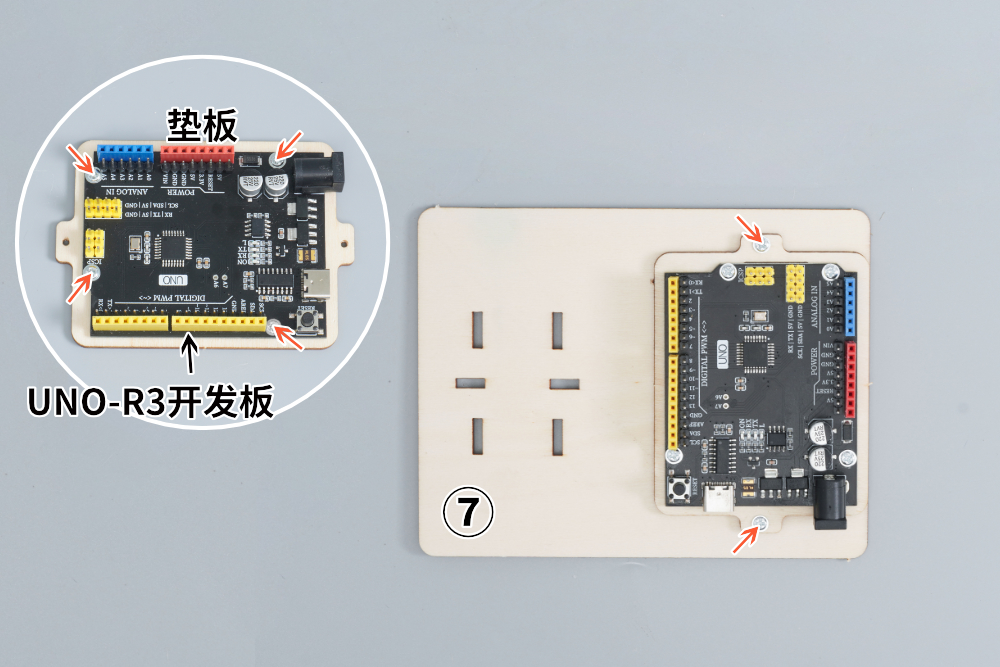

首先用4mm粗纹螺丝把UNO-R3开发板安装在垫板上,然后用4mm粗纹螺丝把垫板安装在⑦号板上。


STEP:12

HS-E13 OLED电子时钟

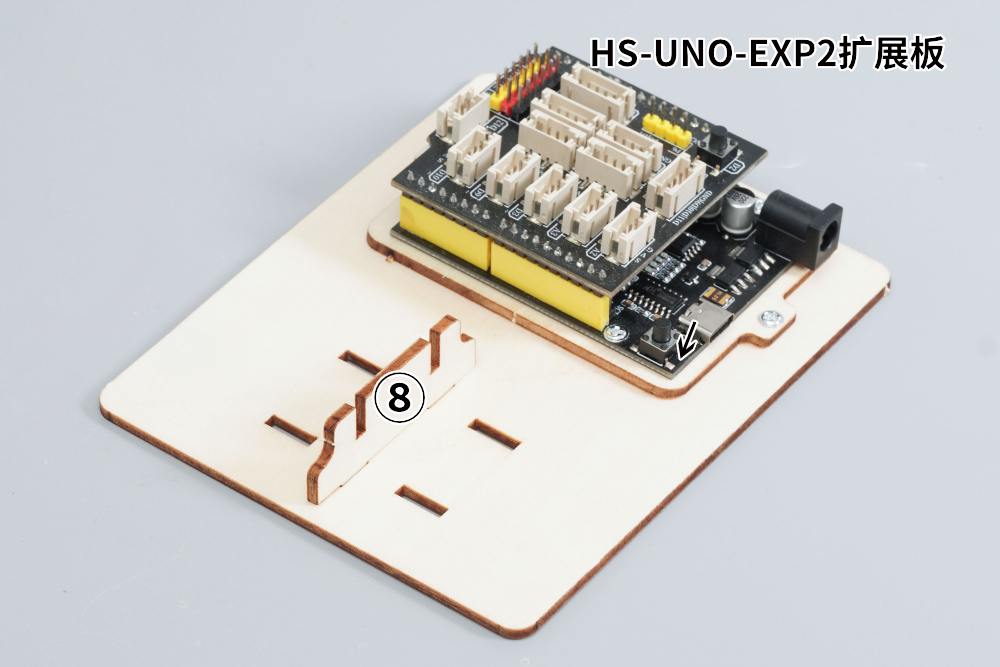

首先把⑧号板安装在⑦号板上,然后把HS-UNO-EXP2扩展板插入UNO-R3开发板上。


STEP:13

HS-E13 OLED电子时钟

首先在⑦号板底部四个角贴上脚垫,然后把③、⑨号板安装在⑧号板上,最后用7mm粗纹螺丝从⑦号板底部进行固定③、⑨号板。


STEP:14

HS-E13 OLED电子时钟

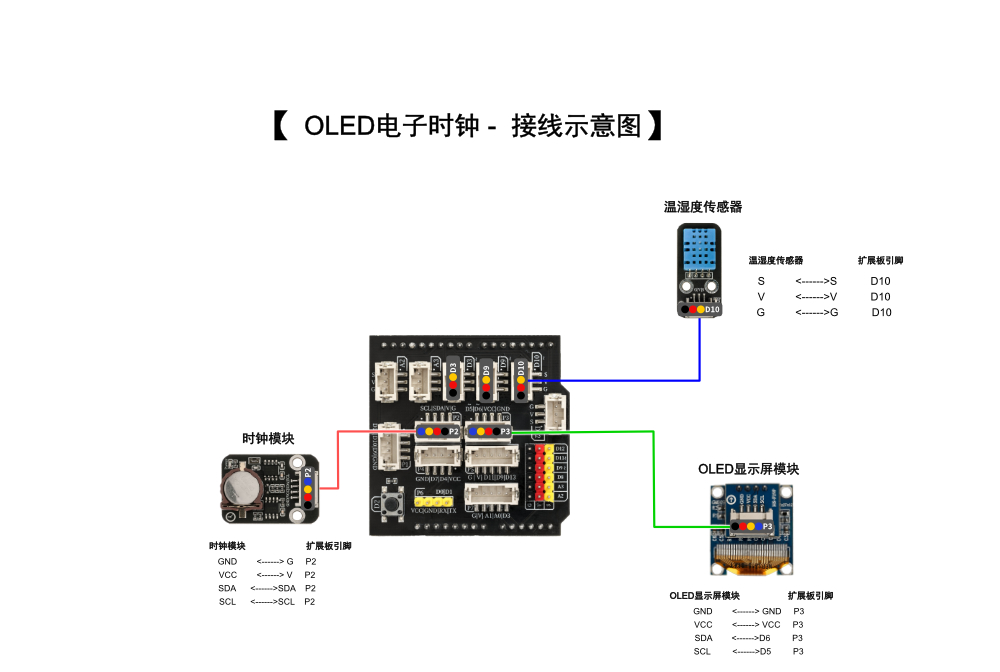

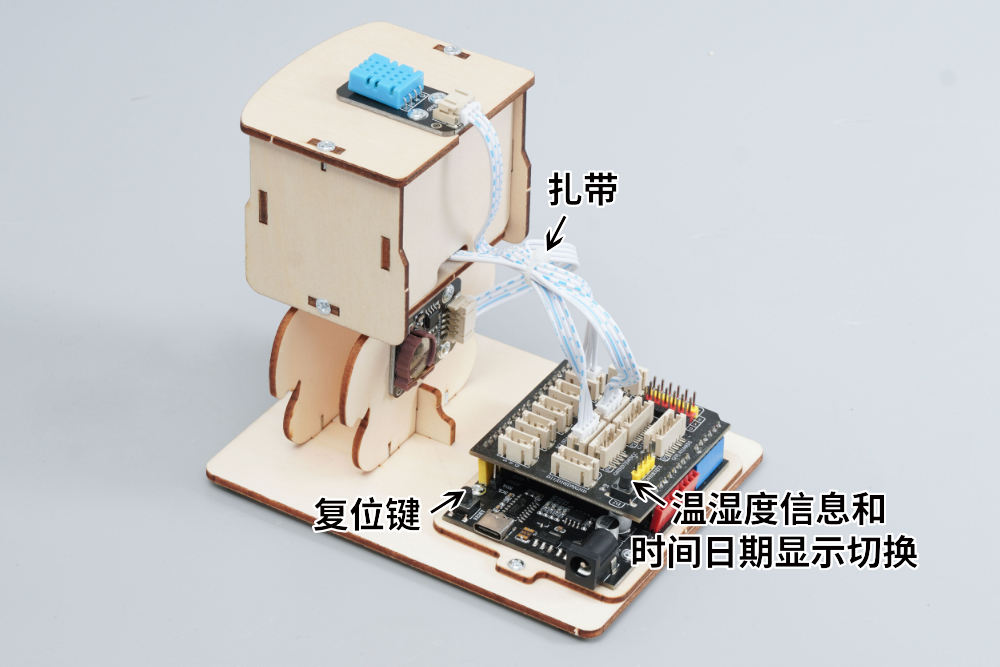

首先参考【Oled电子时钟-接线示意图】把温湿度传感器 、OLED显示屏模块 、 时钟模块端子线的另一端插入HS-UNO-EXP2上,然后使用扎带把导线扎好,最后剪掉多余的扎带。注意:使用剪刀时请小心,做好安全防范,孩子务必在大人的陪同下使用剪刀。注意:请核对好端口线序再插入,线序插错可能会烧坏电路板。


STEP:15

HS-E13 OLED电子时钟

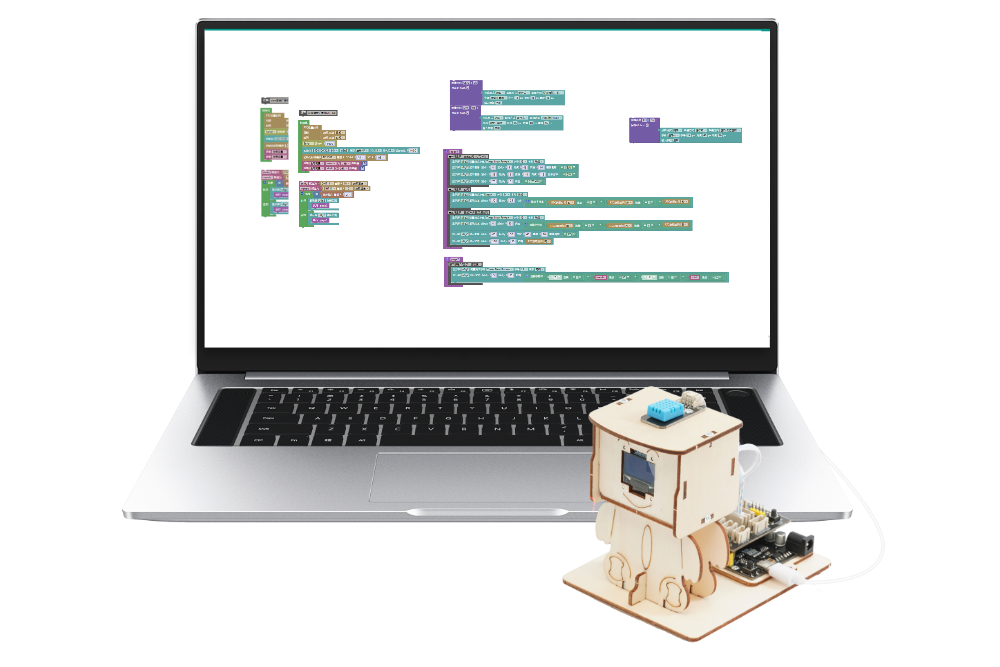

使用米思齐Mixly软件将该套件的Oled电子时钟示例程序:4.oled电子时钟上传至UNO-R3开发板。


STEP:16

HS-E13 OLED电子时钟

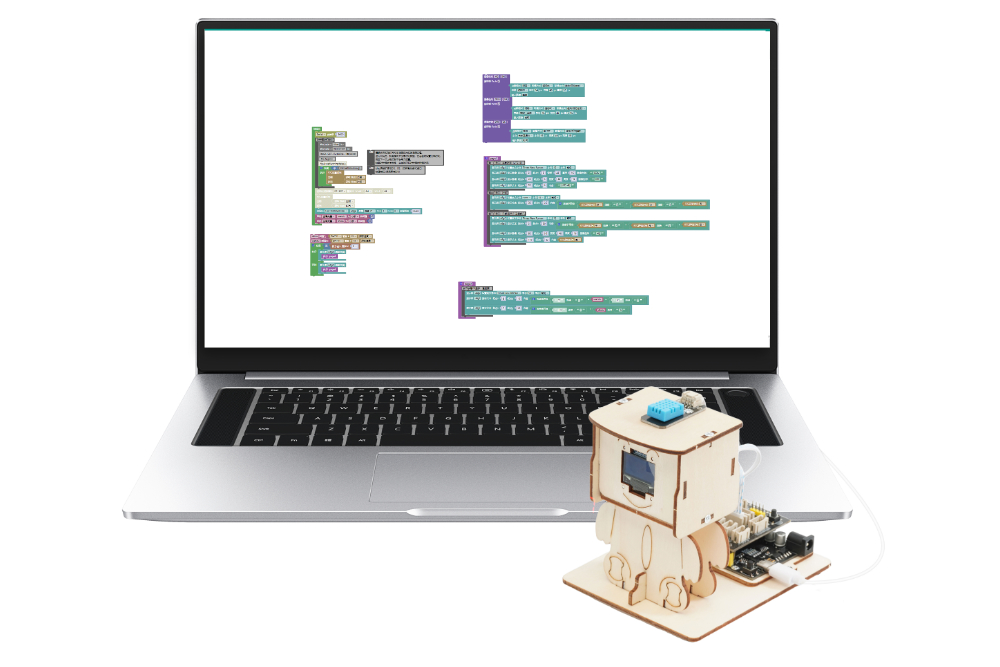

使用米思齐Mixly软件将该套件的Oled电子时钟示例程序:6.oled电子时钟(掉电不掉数据)(汉字)。上传至UNO-R3开发板。注意:如果时间不统一可以长时间按住复位键,让时间停止,等时间同步上了再次上传掉电复位不掉数据程序即可。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载),OLED电子时钟可实现,获取时间和日期,使用温湿度传感器获取温湿度数据,并使用在OLED显示屏上显示这些信息。通过设置光标位置和使用显示相关函数,您可以自定义信息的显示位置和样式。可扩展mp3语音播报,定时提醒等。本项目提供了5个示例程序,三个模块测试程序,两个综合程序,可以根据您的实际需求上传不同的示例程序。
注意:OLED电子时钟如果需要脱机工作,请自备或者购买DC头电池盒及14500尖头锂电池。(DC口输入电压:6V-12V电源)
