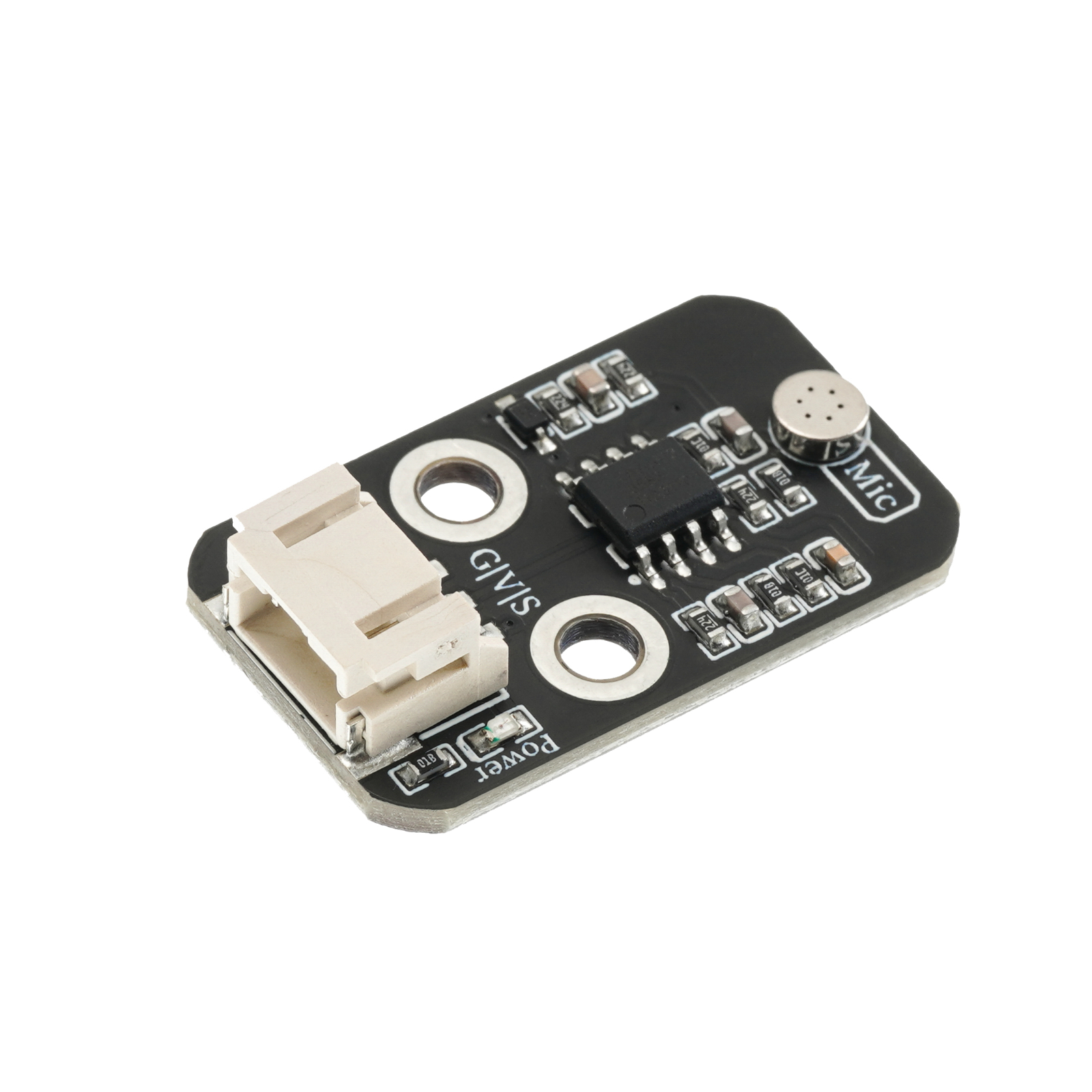

HS-S53P 声音感器模块

目录（点击目录列表可以跳转到相应位置）

介绍
原理图
模块参数
电路板尺寸
ArduinoIDE 和Python示例程序
米思齐 Mixly 示例程序（图形化语言）
Arduino测试环境搭建
视频教程
测试结论

1、介绍 点这里回到目录

声音传感器模块的作用相当于一个话筒(麦克风)。它用来接收声波，显示声音的振动图象，但不能对噪声的强度进行测量。该传感器内置一个对声音敏感的电容式驻极体话筒。声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。这一电压随后被转化成0-5V的电压，经过A/D转换被数据采集器接受，并传送给主控芯片。

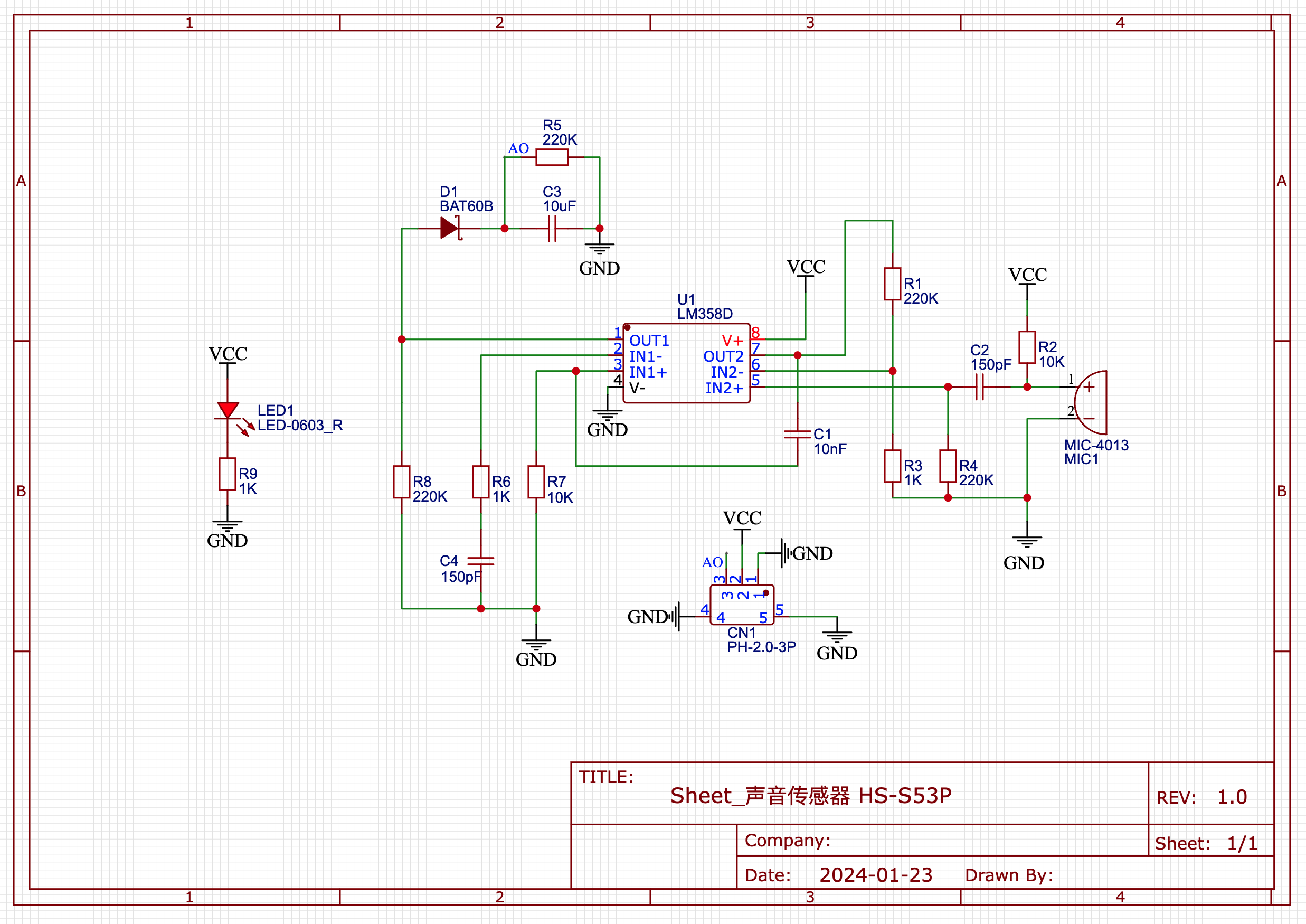

2、原理图点这里回到目录

HS-S53P 声音感器模块

3、模块参数点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	模拟信号引脚
A	模拟信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0 3P端子
安装方式：双螺丝固定

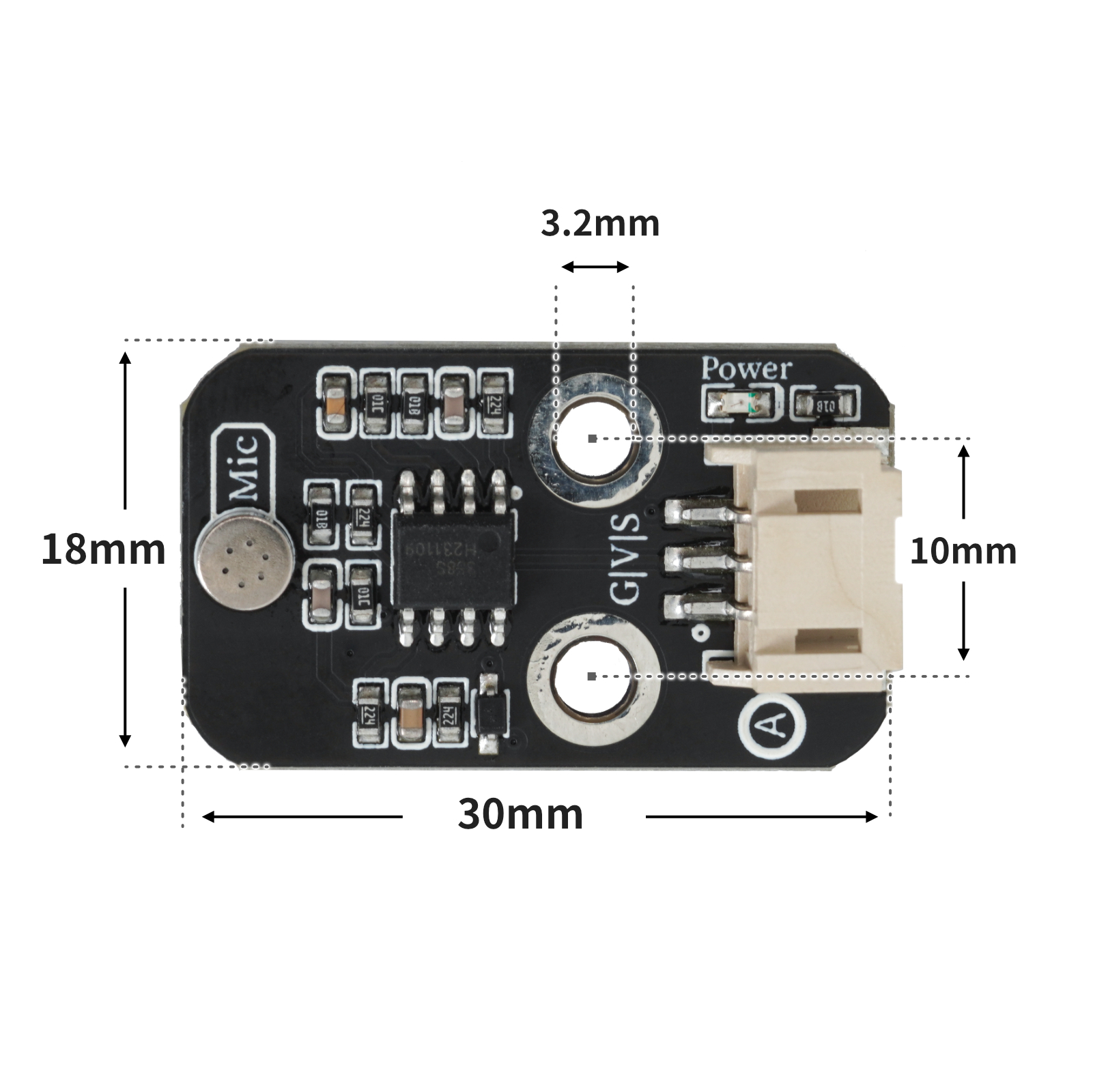

4、电路板尺寸点这里回到目录

HS-S53P 声音感器模块

5、Arduino IDE示例程序点这里回到目录

示例程序（UNO开发板)：点击下载

void setup(){
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){

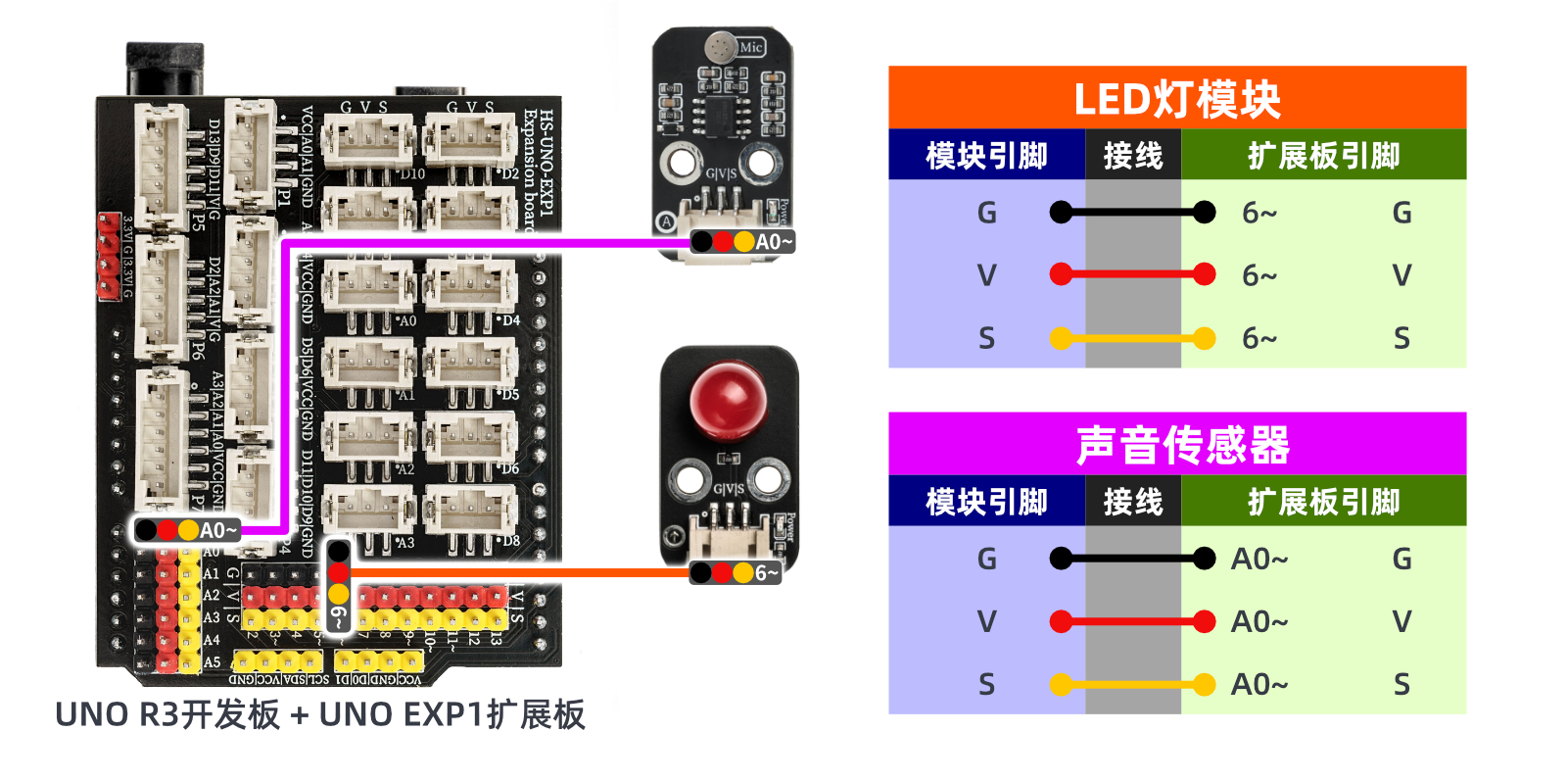

  //高灵敏度声音传感器接A0；ｌｅｄ灯接D6
  if (analogRead(A0) > 500) {
    Serial.println(String("检测到声音：") + String(analogRead(A0)));
    digitalWrite(6,HIGH);
    delay(2000);

  } else {
    digitalWrite(6,LOW);
    Serial.println(String("未检测到声音 ") + String(analogRead(A0)));

  }

}

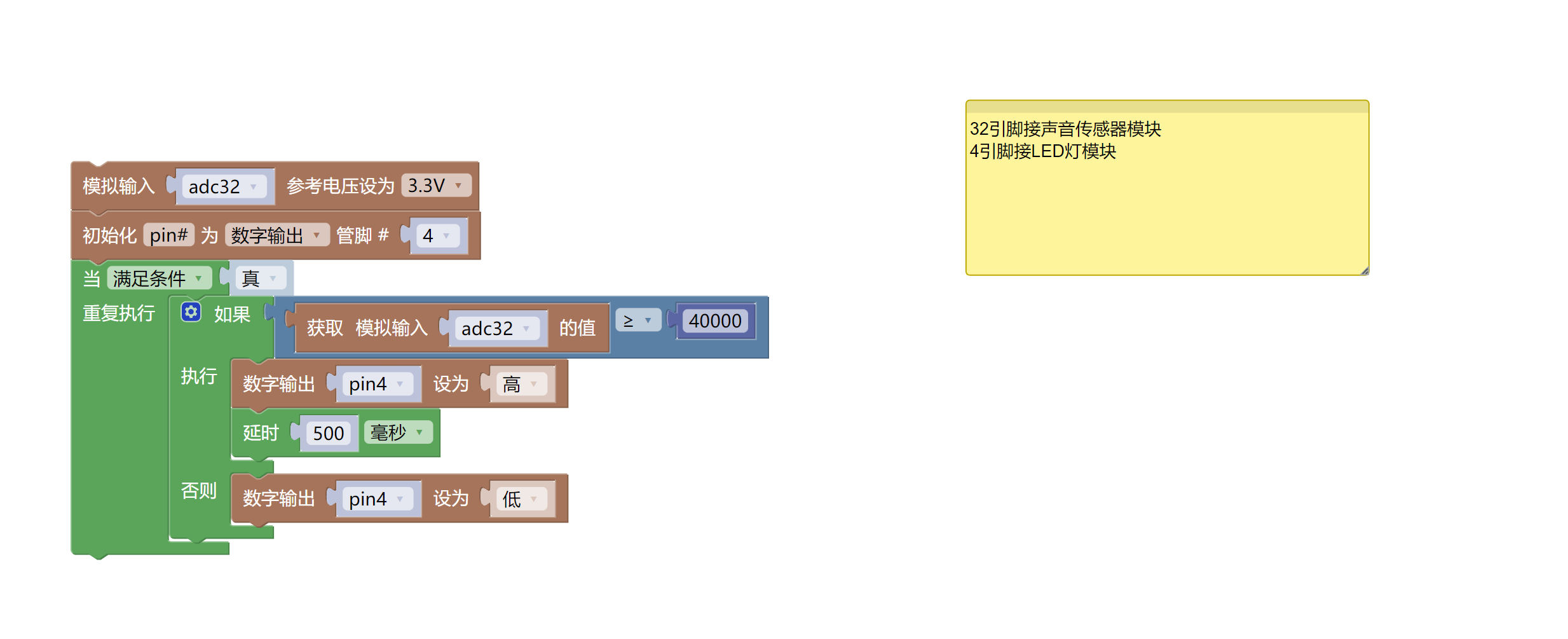

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

import machine
import time

adc32.atten(machine.ADC.ATTN_11DB)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if adc32.read_u16() >= 40000:
pin4.value(1)
time.sleep_ms(500)
else:
pin4.value(0)
