HS-S36L 水蒸气传感器
1、介绍 点这里回到目录

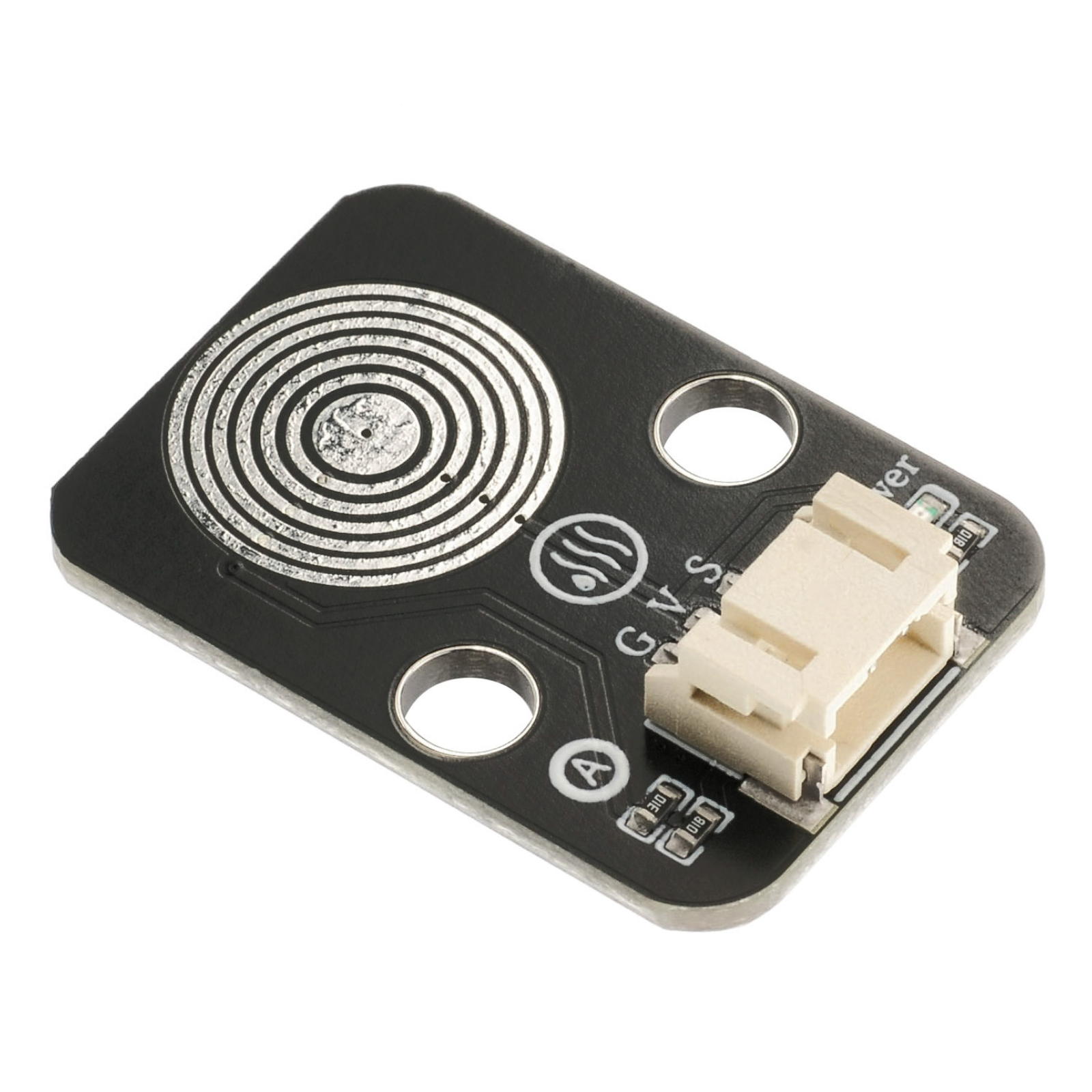

水蒸气传感器是利用湿度方式检测有没有水分的传感器，可以检测有没有下雨。将传感器放置在室外，当有雨滴滴在花瓣状检测位上时，湿度将增大，输出电压也升高。除了检测雨水外，还可以检测雾水或水蒸气。

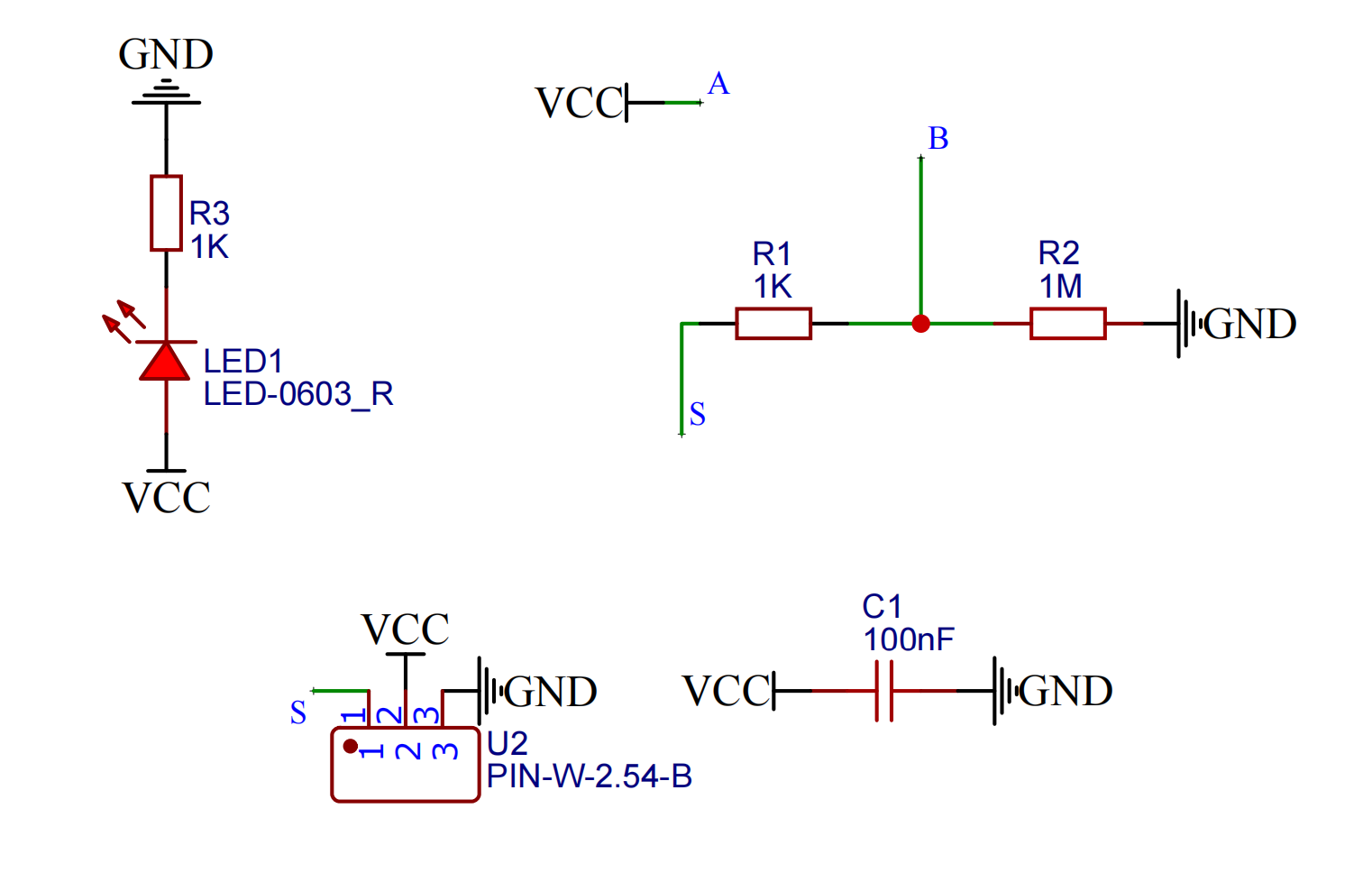

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 模拟信号引脚 |
-
供电电压：3V3/5V
-
连接方式：PH2.0 3P端子
-
安装方式：双螺丝固定

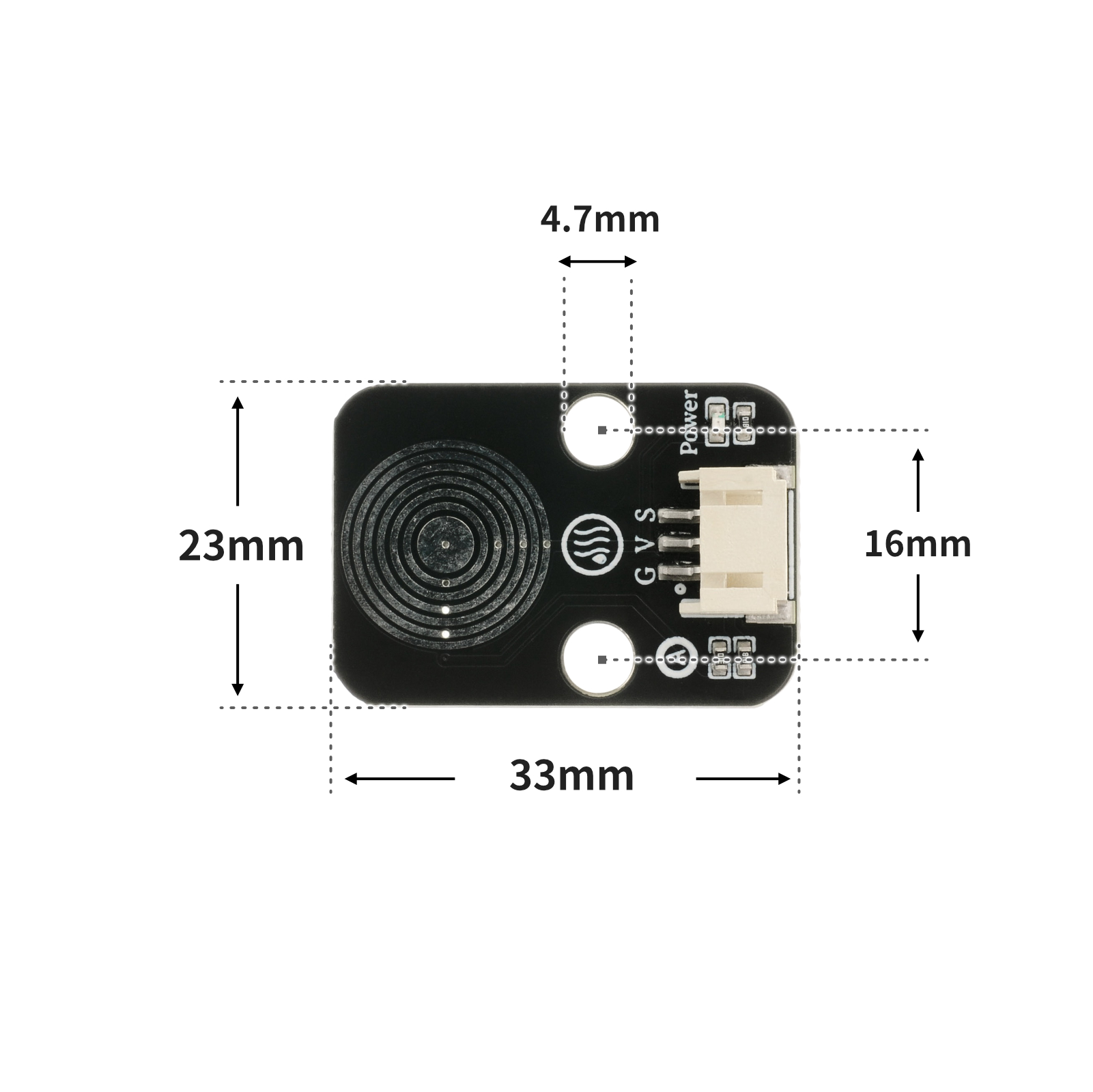

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
Arduino UNO 示例（适用于Mixly IDE、Arduino IDE）：
int led= 6;;
int Water_Vapor_value = 0;
void setup(){
Serial.begin(9600);
pinMode(A0, INPUT);
}
void loop(){
//led灯模块uno开发板接D6引脚；水蒸气传感器接uno开发板A0引脚
Water_Vapor_value = analogRead(A0);
if (Water_Vapor_value > 100) {
pinMode(led, OUTPUT);
digitalWrite(led,HIGH);
delay(500);
} else {
pinMode(led, OUTPUT);
digitalWrite(led,LOW);
}
Serial.println(Water_Vapor_value);
}
ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：
import machine
adc32 = machine.ADC(machine.Pin(32))
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
value = adc32.read_u16()
print(value)
if value > 40000:
pin4.value(1)
else:
pin4.value(0)
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

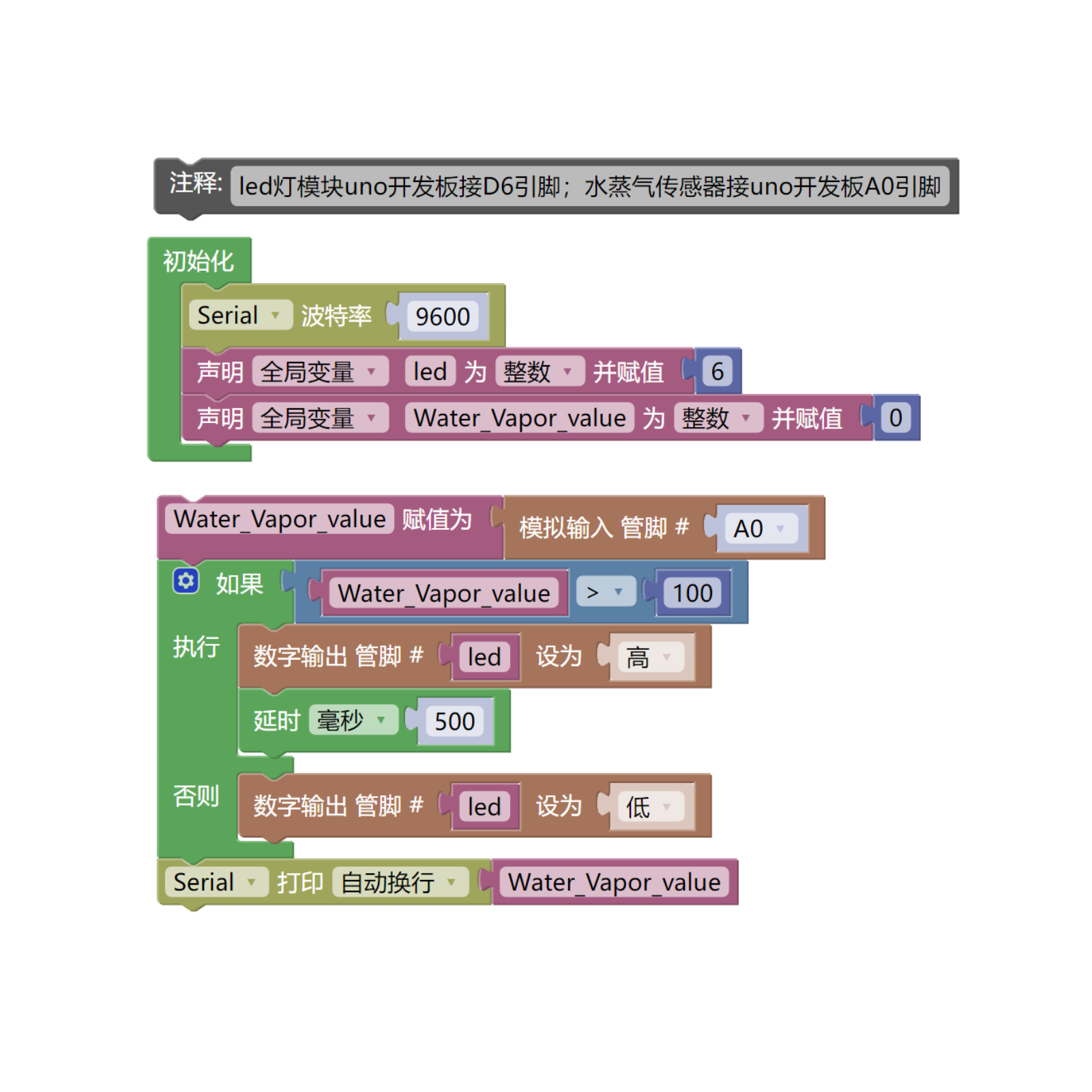

Arduino UNO 图形化示例程序：点击下载

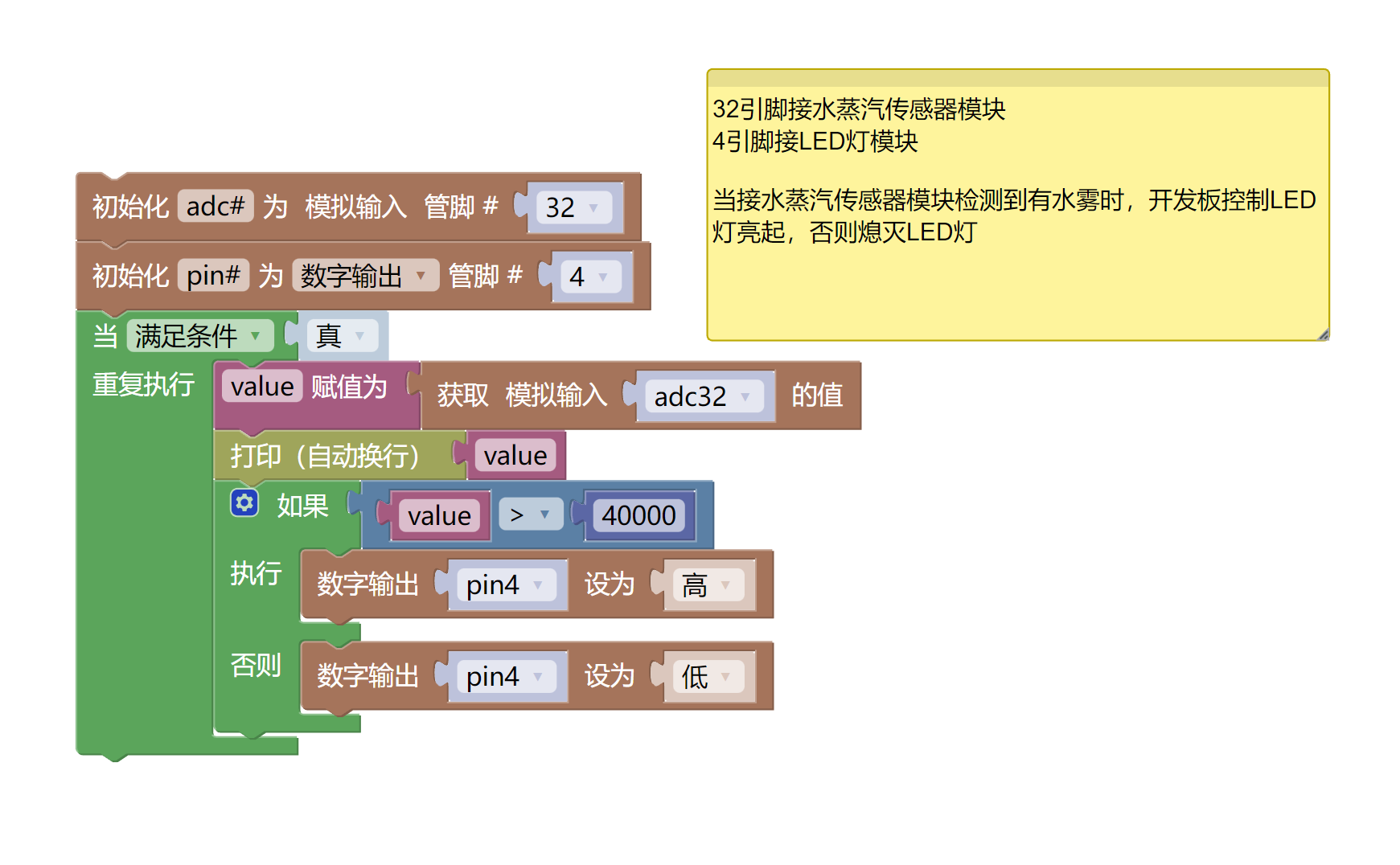

ESP32 Python图形化示例程序：点击下载
7、测试环境搭建 点这里回到目录
Arduino UNO 测试环境搭建
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- 水蒸传感器模块（HS-S36L）*1
- LED灯模块（HS-F08L）*1
- PH2.0 3P双头端子线 *2

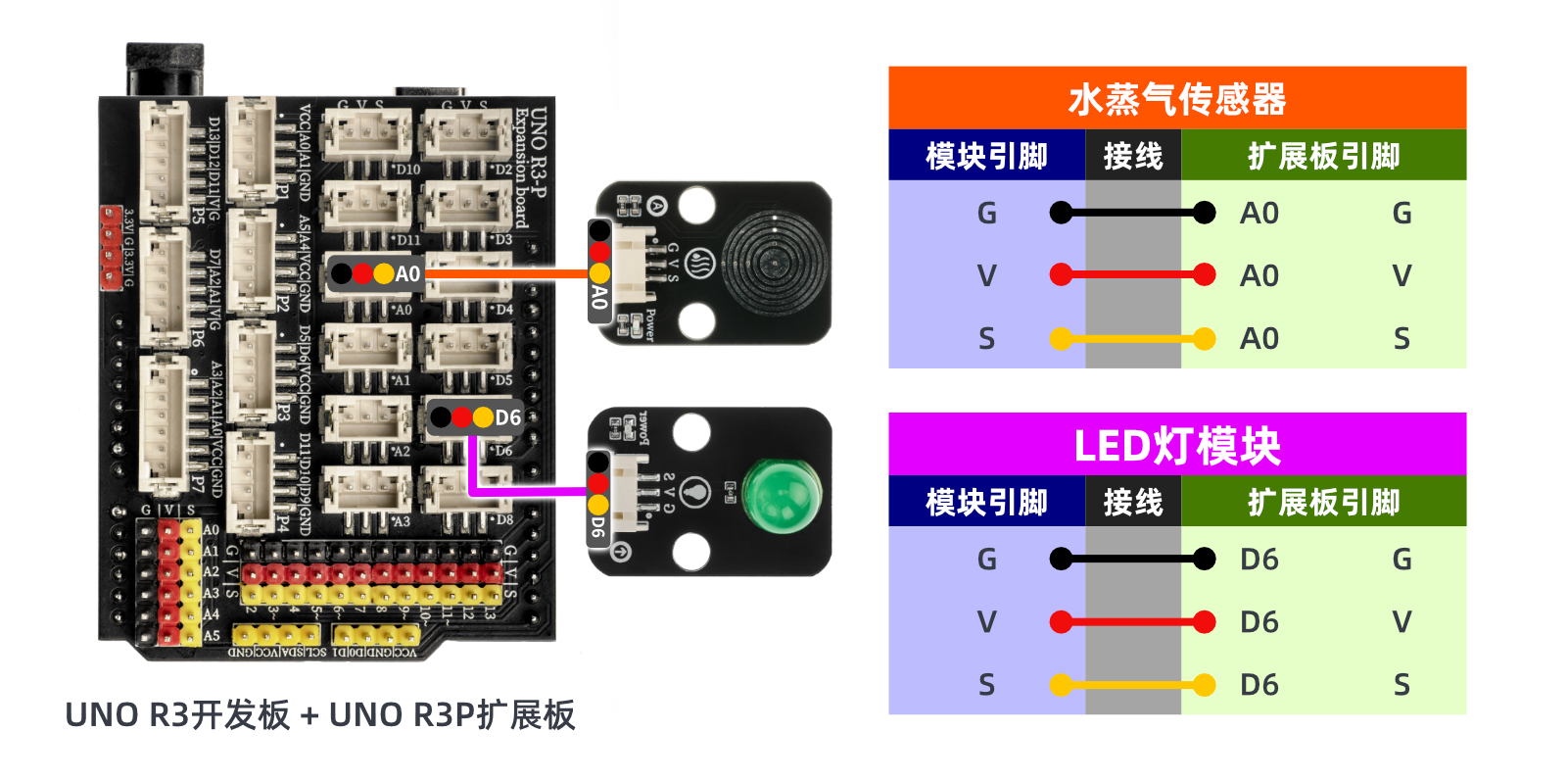

电路接线图：
ESP32 Python 测试环境搭建
8、视频教程 点这里回到目录
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：
9、测试结论 点这里回到目录
Arduino UNO测试结论：

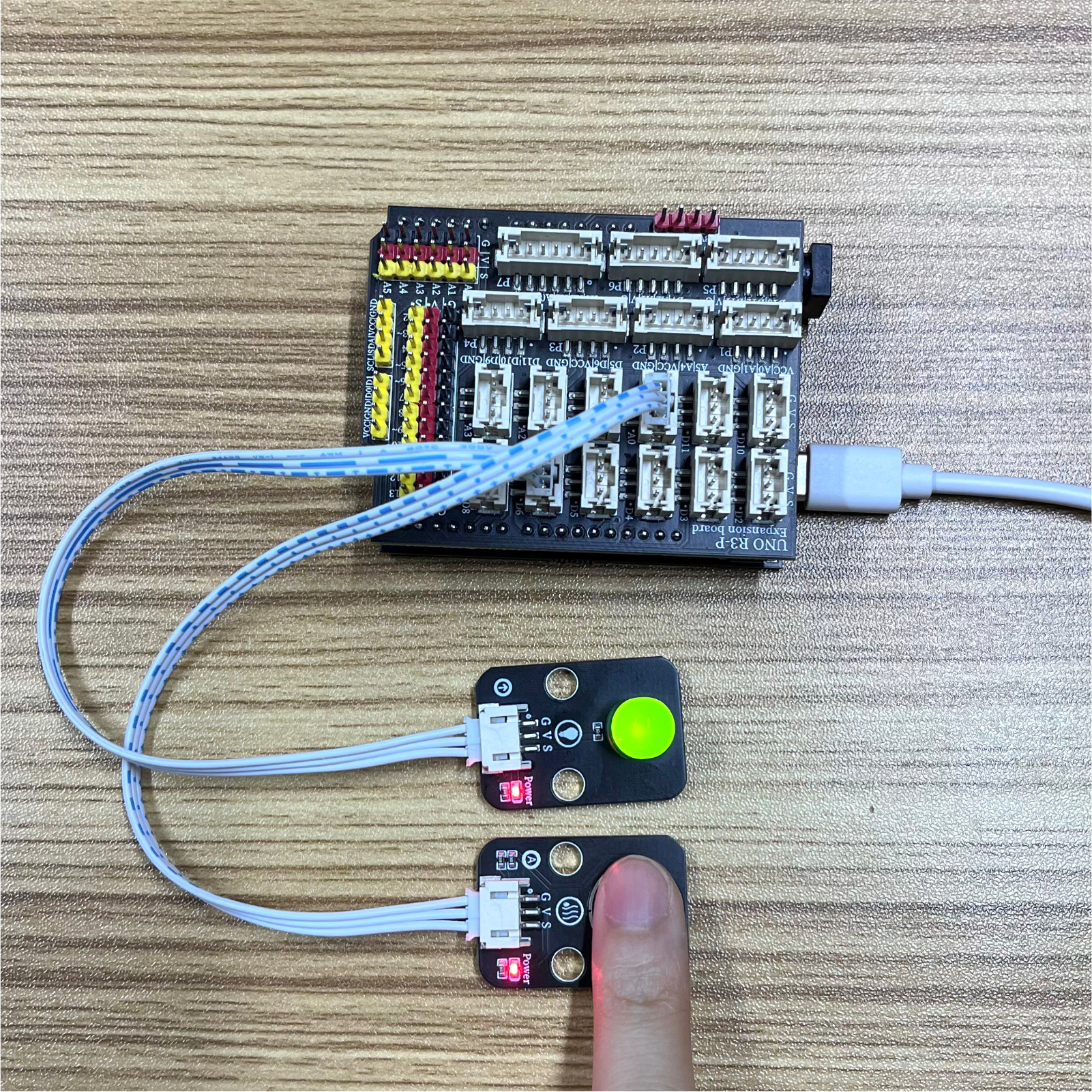

器件连接好线之后，将上述程序烧录到UNO-R3 PRO开发板后，打开串口监视器，将沾水的手指触碰水蒸气传感器，可以在串口上读到数据变化。当水蒸气传感器模拟值大于设置阈值100，led灯亮半秒，否则led灯熄灭。
ESP32 Python测试结论：器件连接好线之后，将上述程序烧录到ESP32开发板后，打开串口监视器，将沾水的手指触碰水蒸气传感器，可以在串口上读到数据变化。当水蒸气传感器模拟值大于设置阈值40000，led灯亮半秒，否则led灯熄灭。
