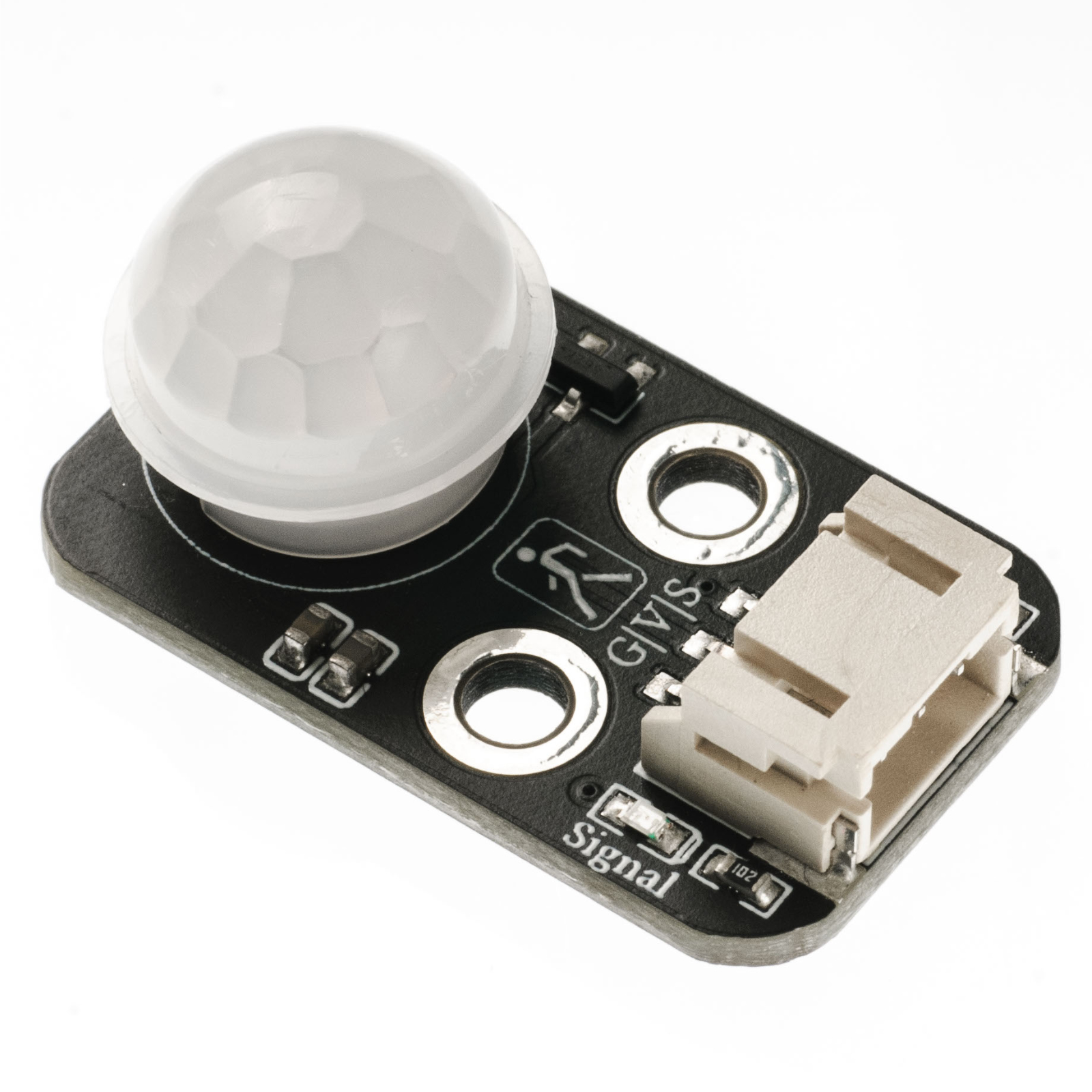

HS-S38P 人体感应器

目录（点击目录列表可以跳转到相应位置）

介绍
原理图
模块参数
电路板尺寸
ArduinoIDE 和 Python示例程序

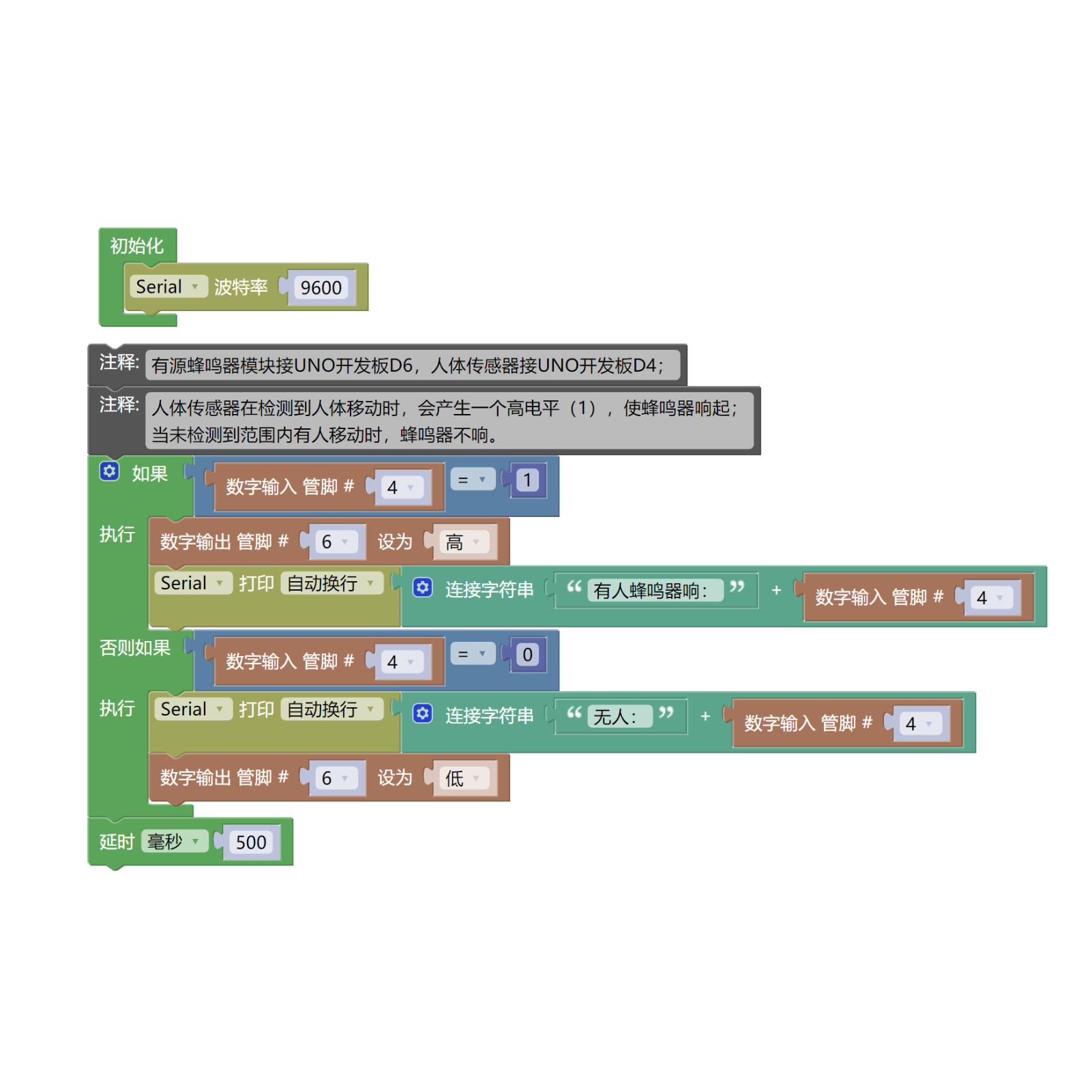

米思齐 Mixly 示例程序（图形化语言）

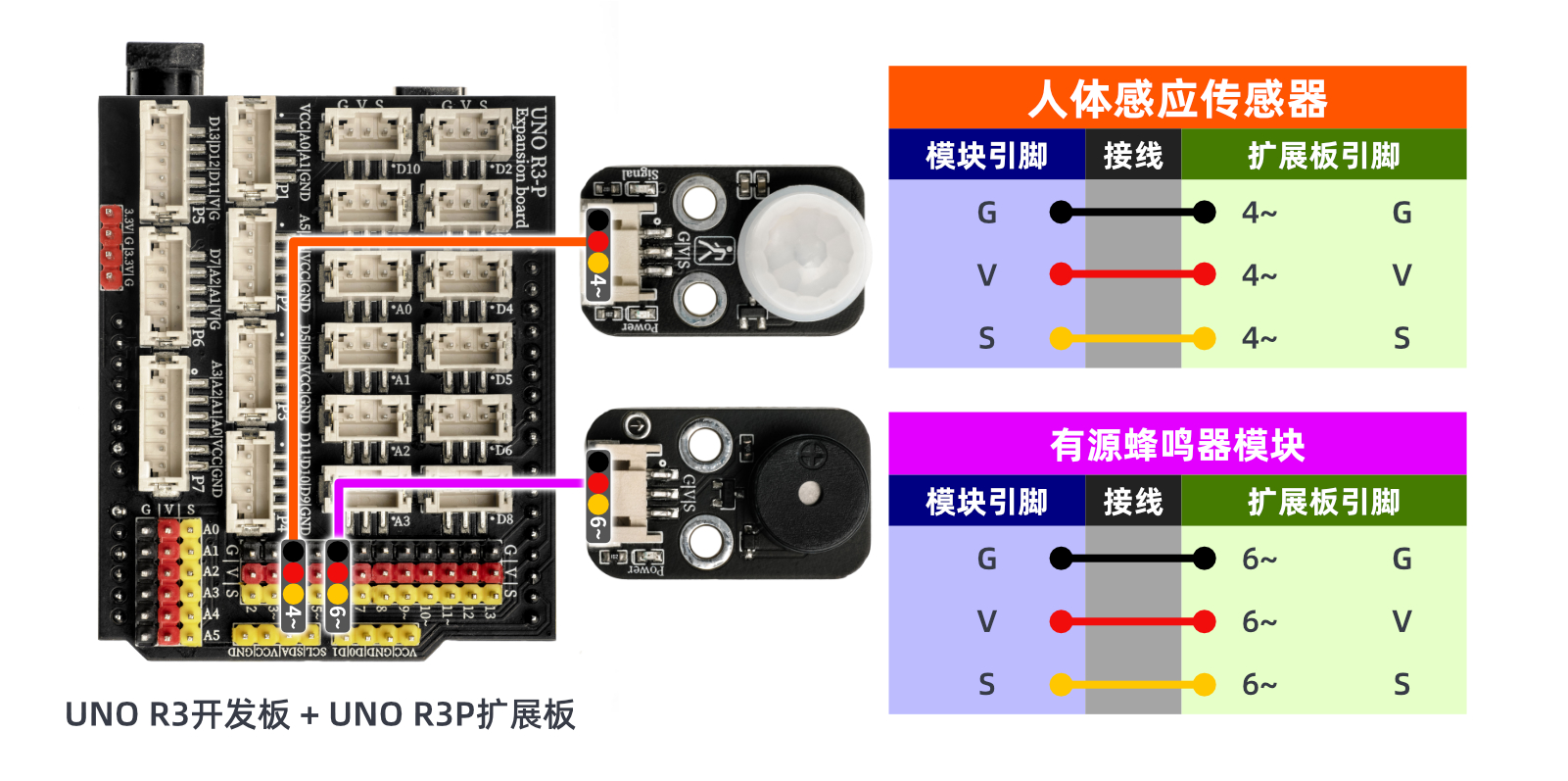

Arduino测试环境搭建
视频教程

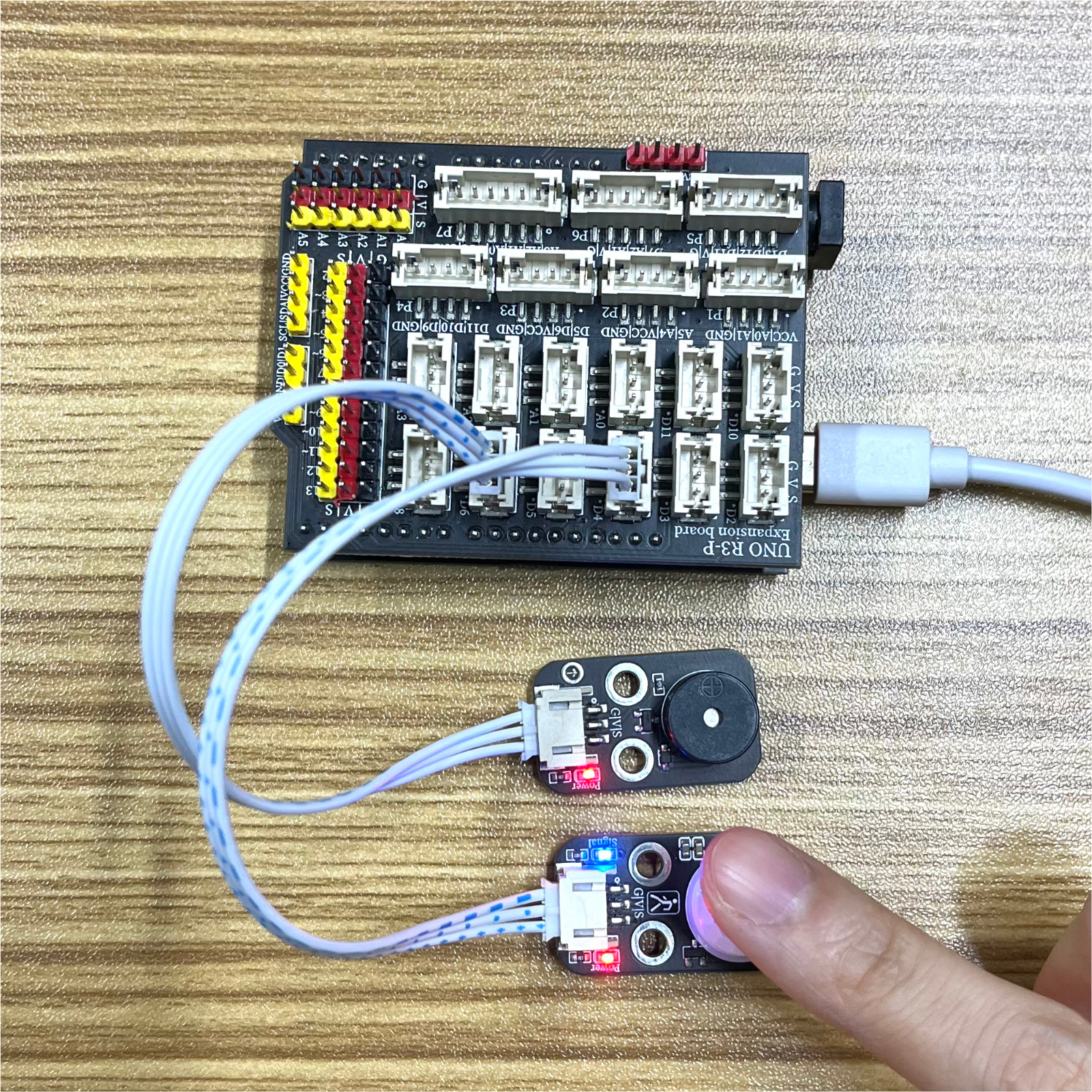

测试结论

1、介绍 点这里回到目录

小型人体感应模块是基于红外线技术的自动控制产品,灵敏度高，可靠性强，超小体积，超低电压工作模式。广泛应用于各类自动感应电器设备,尤其是干电池供电的自动控制产品。全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

2、原理图点这里回到目录

HS-S38P 人体感应器

3、模块参数点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：双螺丝固定

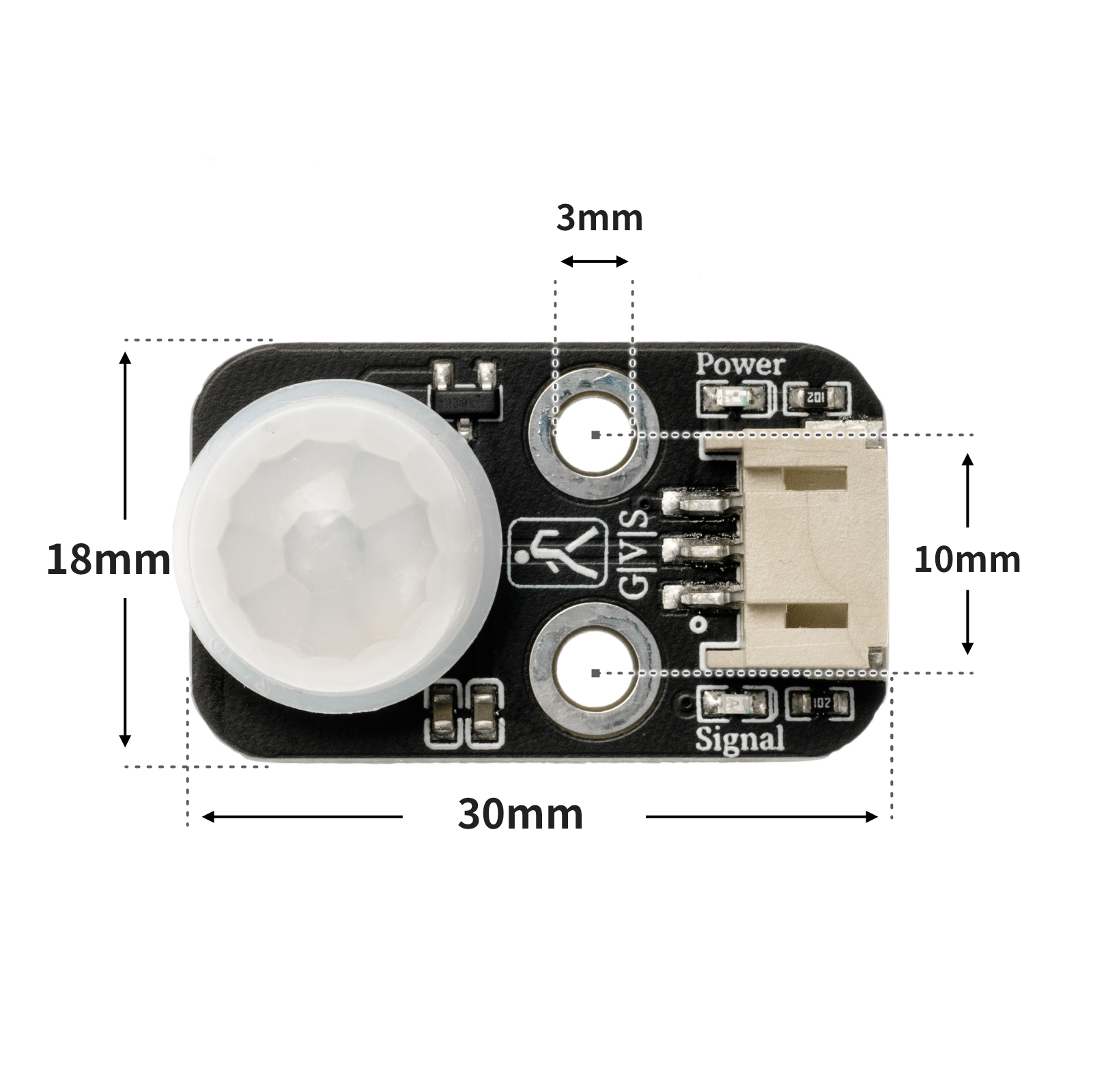

4、电路板尺寸点这里回到目录

HS-S38P 人体感应器

5、Arduino IDE示例程序点这里回到目录

示例程序(UNO开发板)：点击下载

int body_sensing = 4;//设置人体传感器接D4引脚
int Buzzer = 6;//设置有蜂鸣器接D6引脚
boolean  value= 0;//设置布尔变量
void setup() {

  Serial.begin(9600);//设置串口波特率
  pinMode(body_sensing, INPUT);//设置D6引脚为输入模式
  pinMode(Buzzer, OUTPUT);//设置Buzzer为输出模式
}

void loop() {
    value = digitalRead(body_sensing);//读取人体感器状态值赋给变量value

     if (value == 1) {
    digitalWrite(Buzzer,HIGH);//蜂鸣器响
    Serial.println(String("有人蜂鸣器响：") + String(digitalRead(4)));//串口打印状态值

  } else if (value == 0) {
    Serial.println(String("无人：") + String(digitalRead(4)));//串口打印状态值
    digitalWrite(Buzzer,LOW);//蜂鸣器不工作
  }
  delay(500);


}

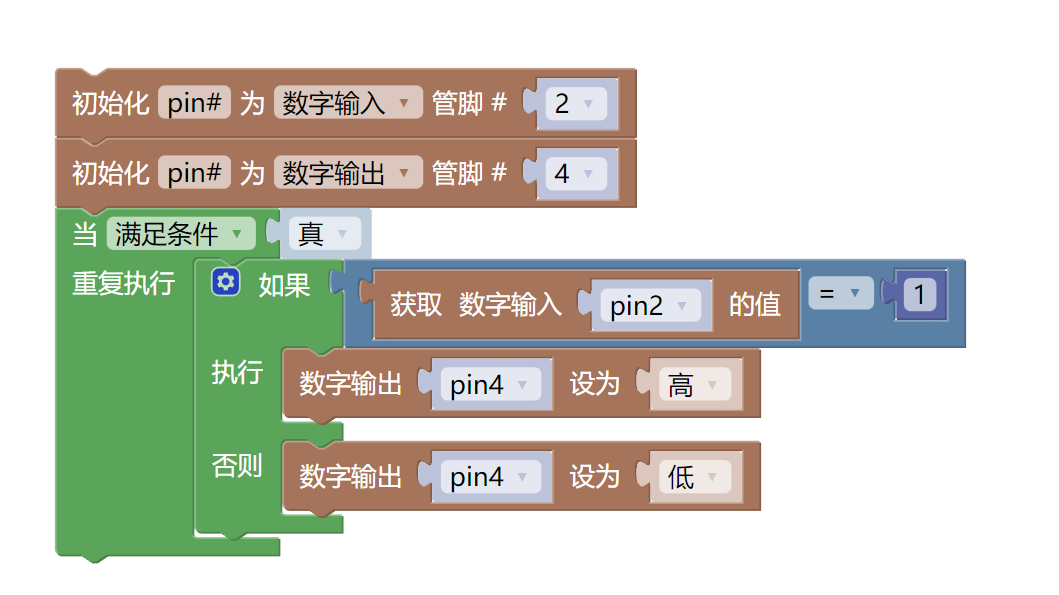

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

import machine

pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 1:
pin4.value(1)
else:
pin4.value(0)
