HS-S36A 水蒸气传感器

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 和Python语言示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

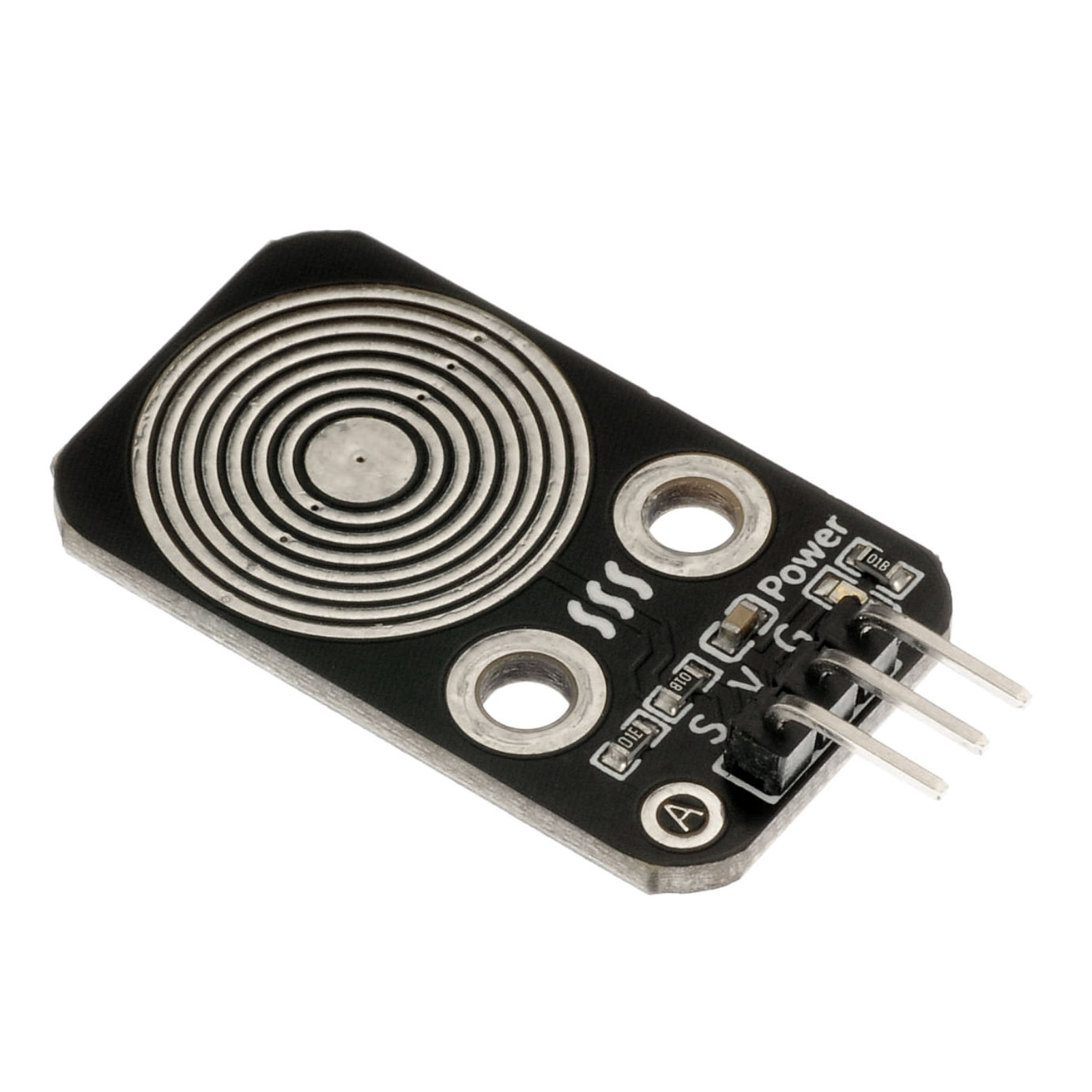

1、介绍 点这里回到目录

水蒸气传感器是利用湿度方式检测有没有水分的传感器,可以检测有没有下雨。将传感器放置在室外,当有雨滴滴在花瓣状检测位上时,湿度将增大,输出电压也升高。除了检测雨水外,还可以检测雾水或水蒸气。

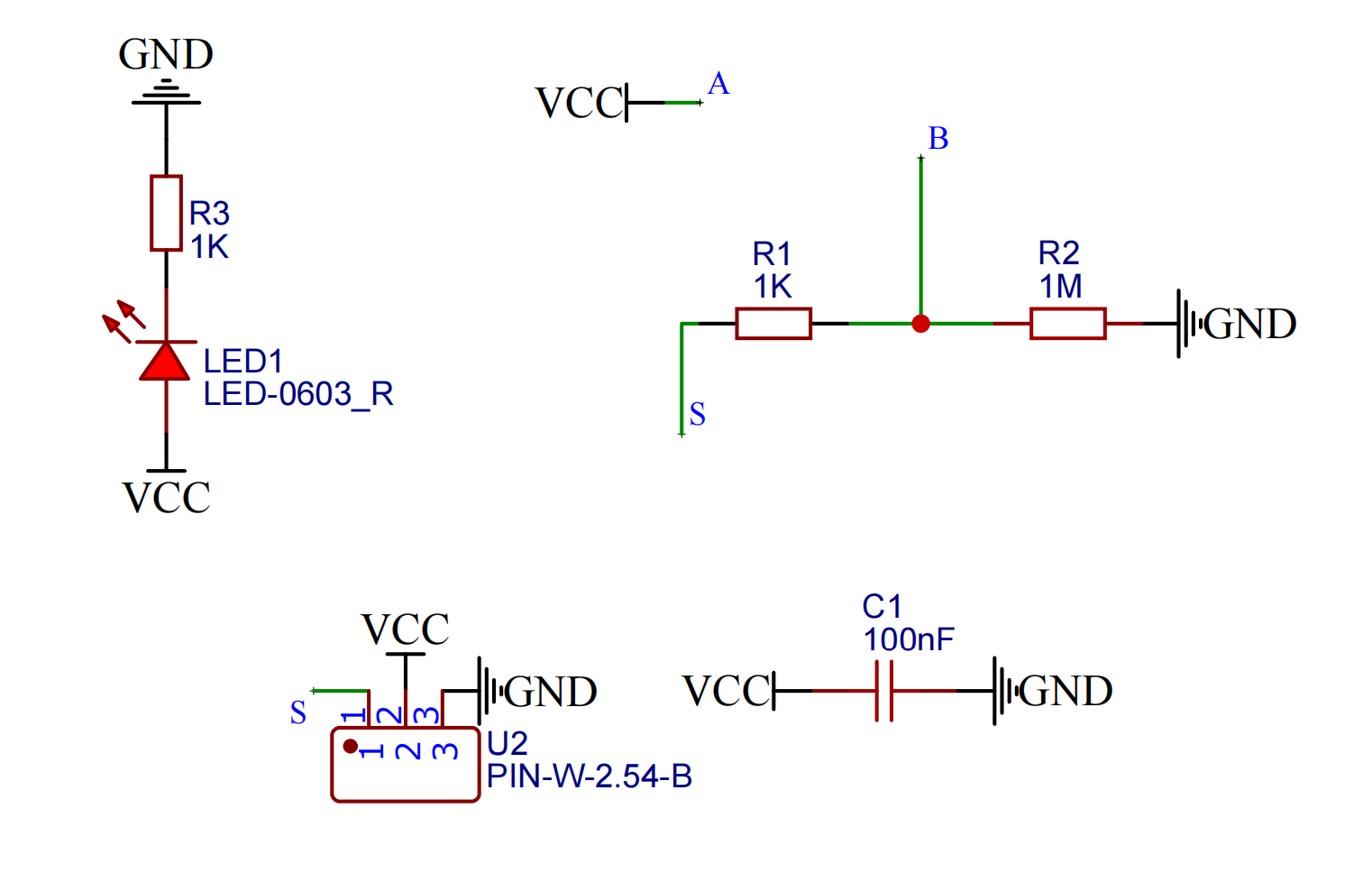

2、原理图 点这里回到目录

HS-S36A  水蒸气传感器


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 模拟信号引脚
  • 供电电压:3V3/5V

  • 连接方式:2.54mm排针

  • 安装方式:双螺丝固定

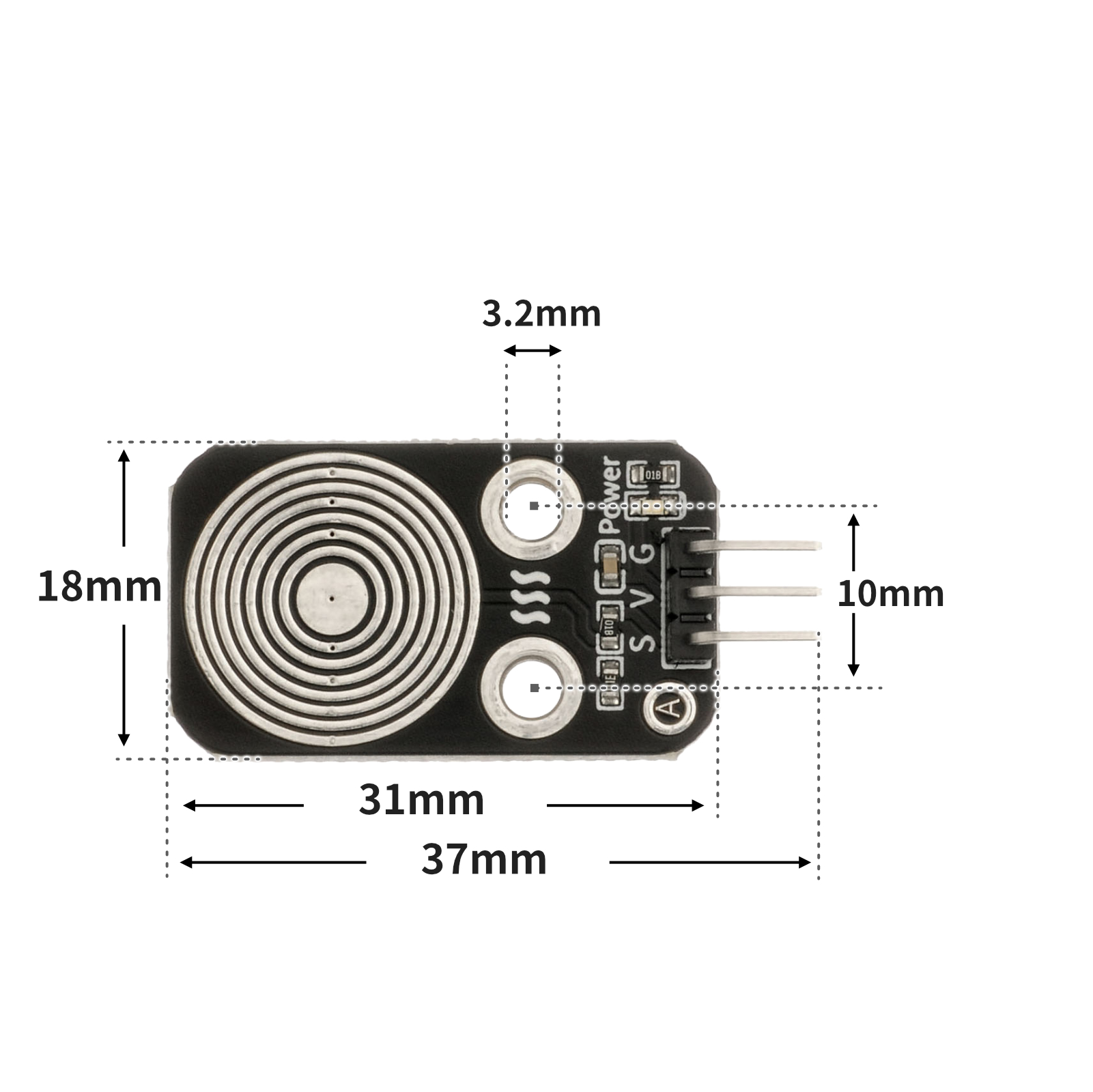

4、电路板尺寸 点这里回到目录

HS-S36A  水蒸气传感器


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

volatile int led;
volatile int Water_Vapor_value;

void setup(){
  Serial.begin(9600);
  led = 13;
  Water_Vapor_value = 0;
  pinMode(A0, INPUT);
}

void loop(){
  //led灯模块uno开发板接D13引脚;水蒸气传感器接uno开发板A0引脚

  Water_Vapor_value = analogRead(A0);
  if (Water_Vapor_value > 100) {
    pinMode(led, OUTPUT);
    digitalWrite(led,HIGH);
    delay(500);

  } else {
    pinMode(led, OUTPUT);
    digitalWrite(led,LOW);

  }
  Serial.println(Water_Vapor_value);

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

import machine


adc32 = machine.ADC(machine.Pin(32))
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
value = adc32.read_u16()
print(value)
if value > 40000:
pin4.value(1)
else:
pin4.value(0)

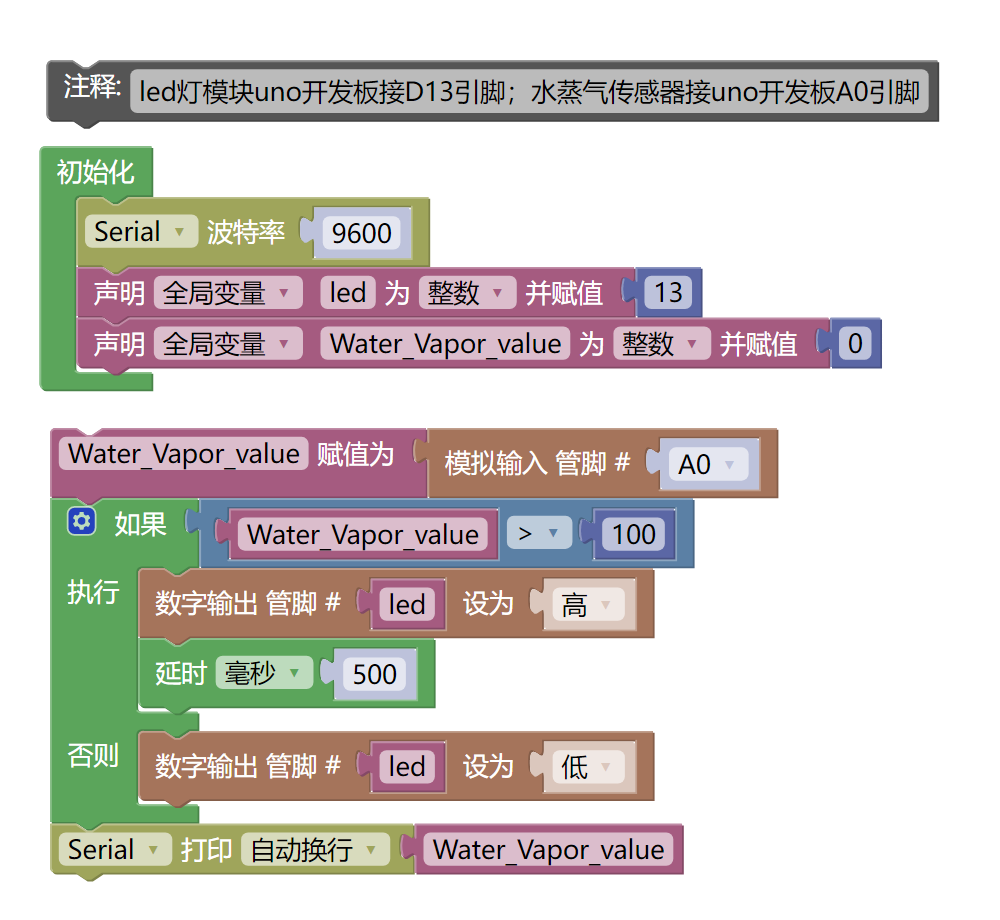

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序(UNO开发板):点击下载

HS-S36A  水蒸气传感器

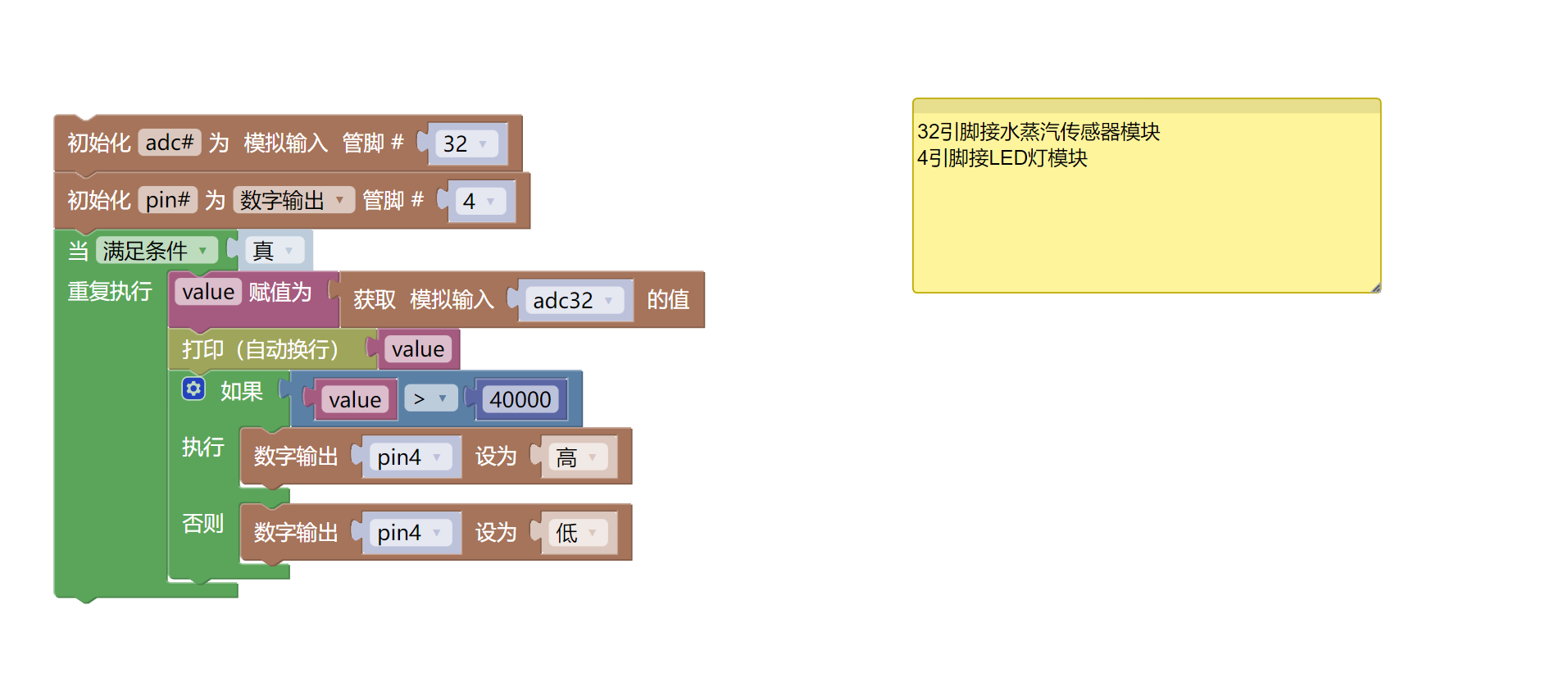

示例程序(ESP32开发板):点击下载

HS-S36A  水蒸气传感器


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • USB type-c 数据线 *1
  • 水蒸传感器模块(HS-S36A)*1
  • LED灯模块(HS-F08A)*1
  • 1P母对母杜邦线 *6条 或 3P母对母杜邦线 *2条

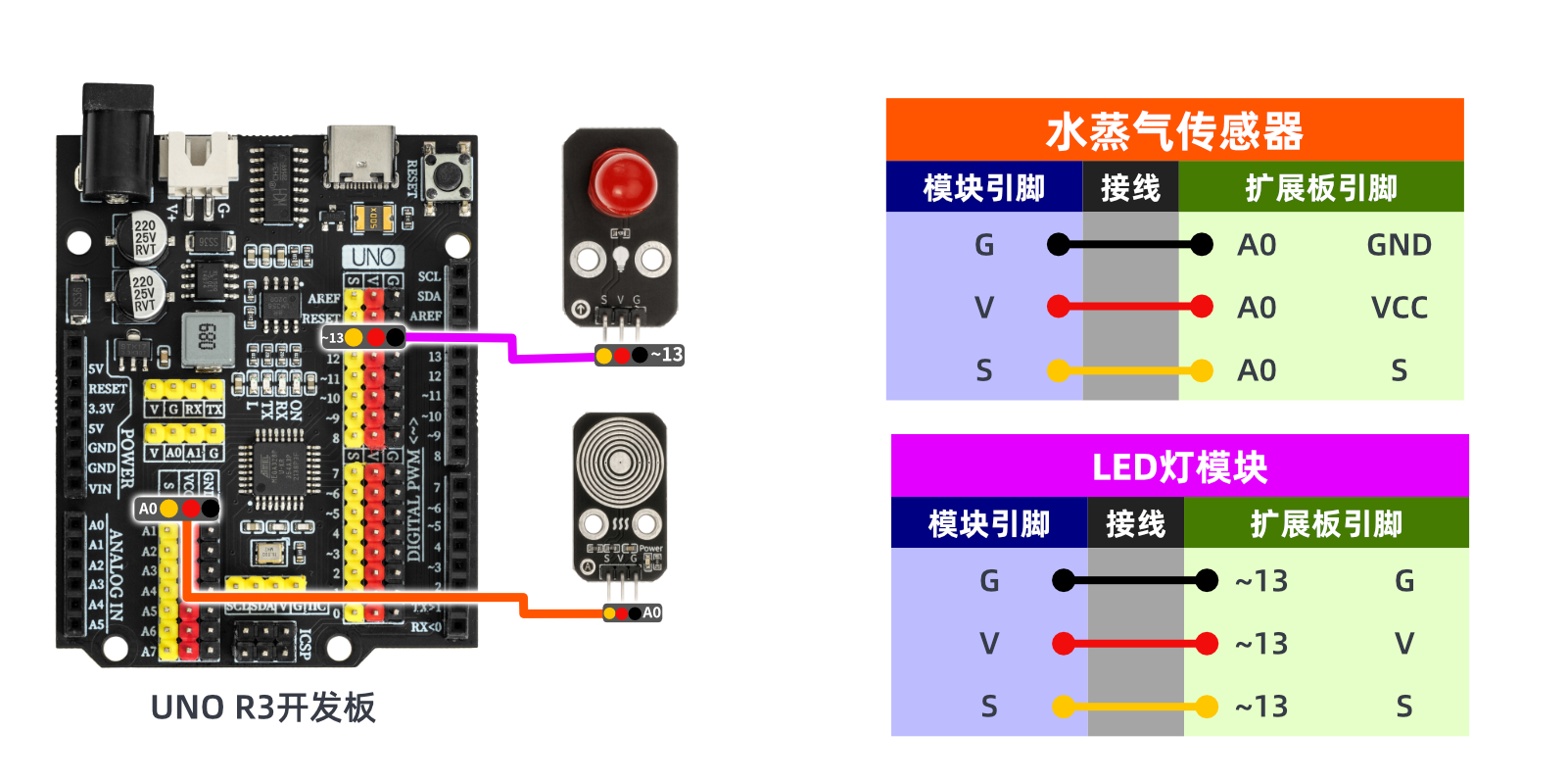

电路接线图:

HS-S36A  水蒸气传感器


8、视频教程 点这里回到目录

视频教程:点击查看

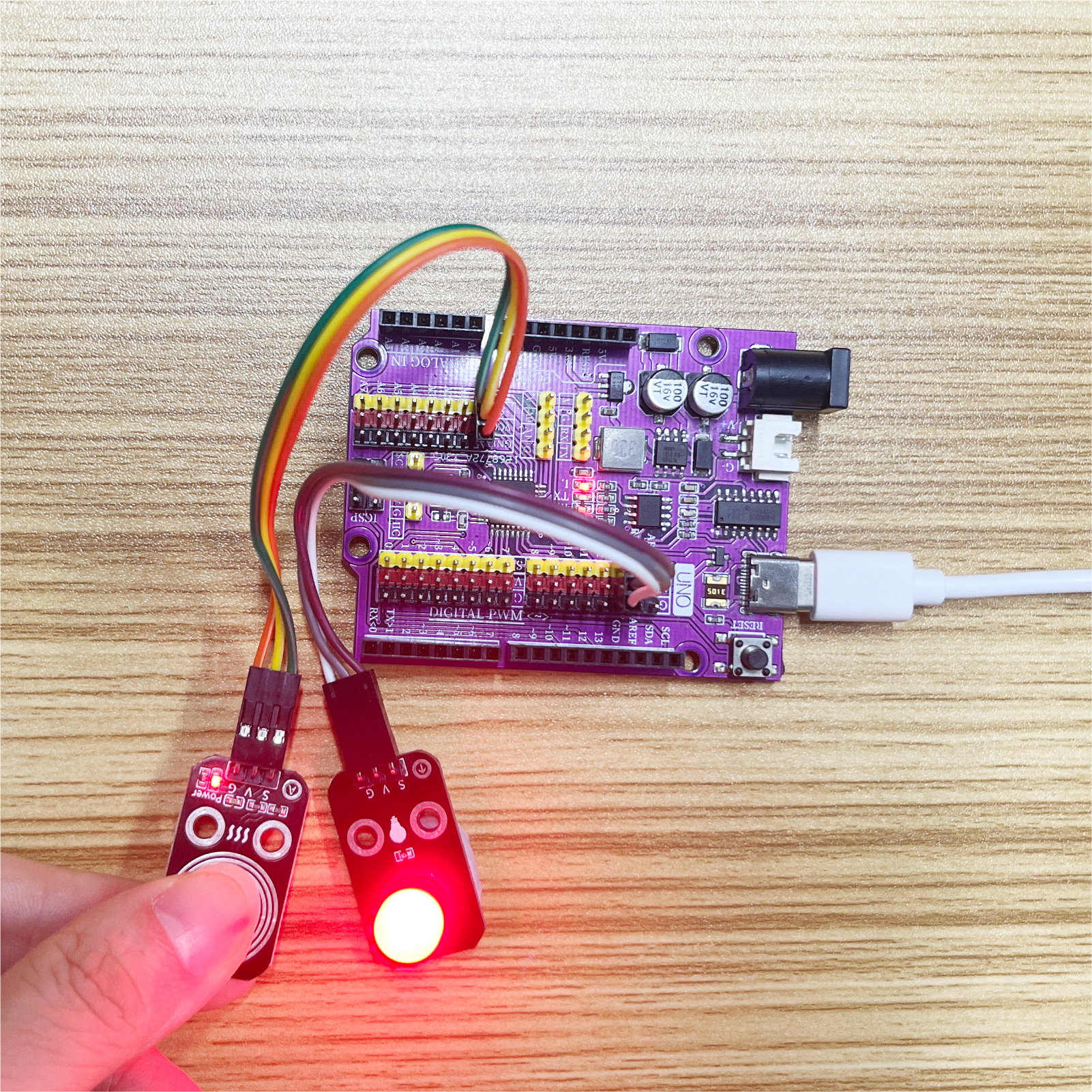

9、测试结论 点这里回到目录

HS-S36A  水蒸气传感器HS-S36A  水蒸气传感器

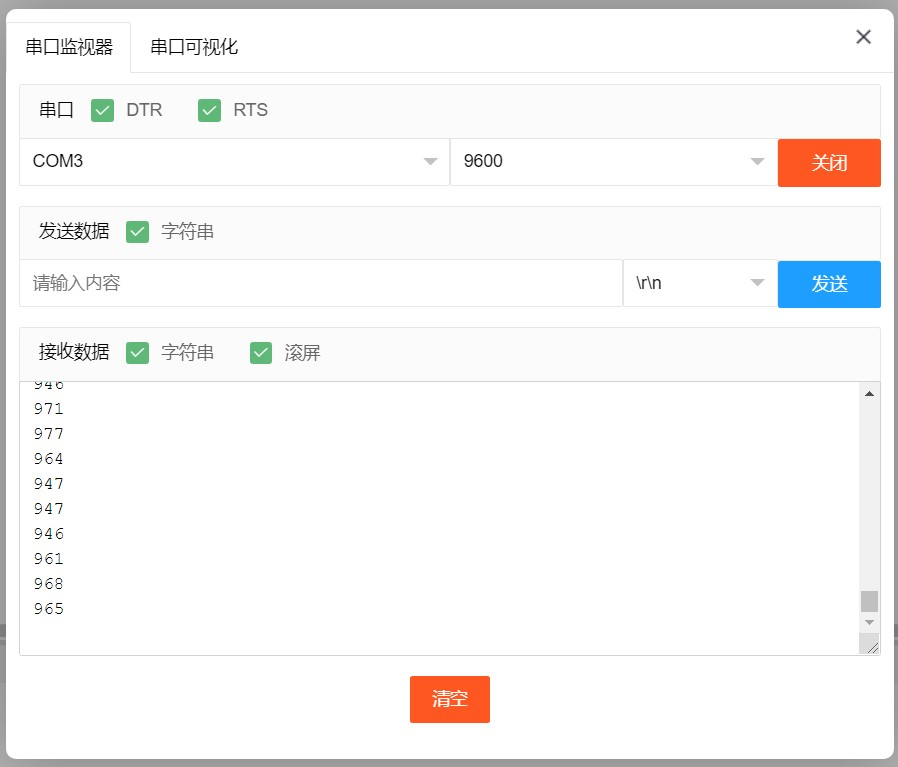

器件连接好线之后,将上述程序烧录到UNO-R3 PRO开发板后,打开串口监视器,将沾水的手指触碰水蒸气传感器,可以在串口上读到数据变化。当水蒸气传感器模拟值大于设置阈值100,led灯亮半秒,否则led灯熄灭。
