HS-S40P 霍尔磁性传感器

目录（点击目录列表可以跳转到相应位置）

介绍
原理图
模块参数
电路板尺寸
ArduinoIDE 和 Python示例程序

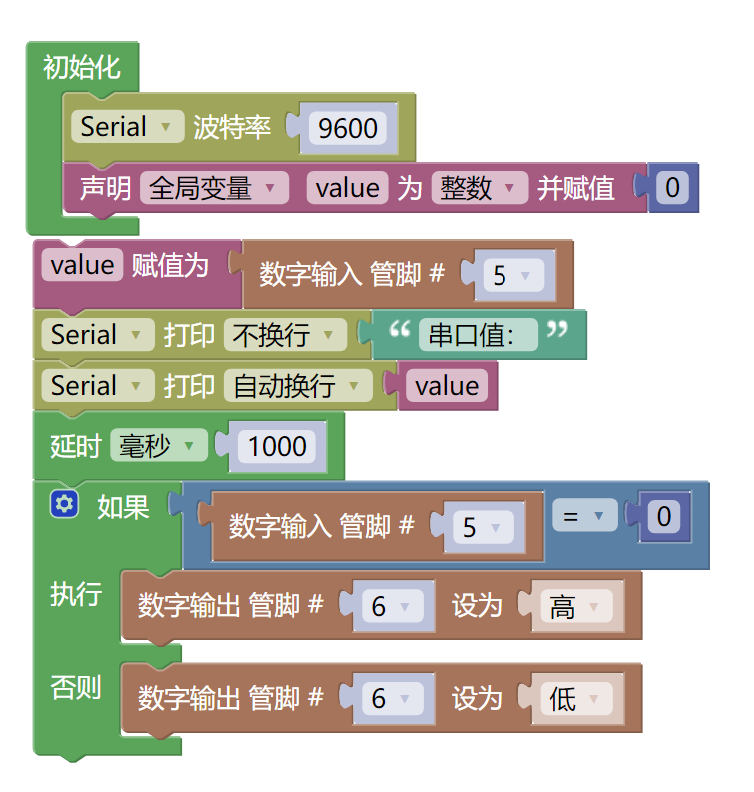

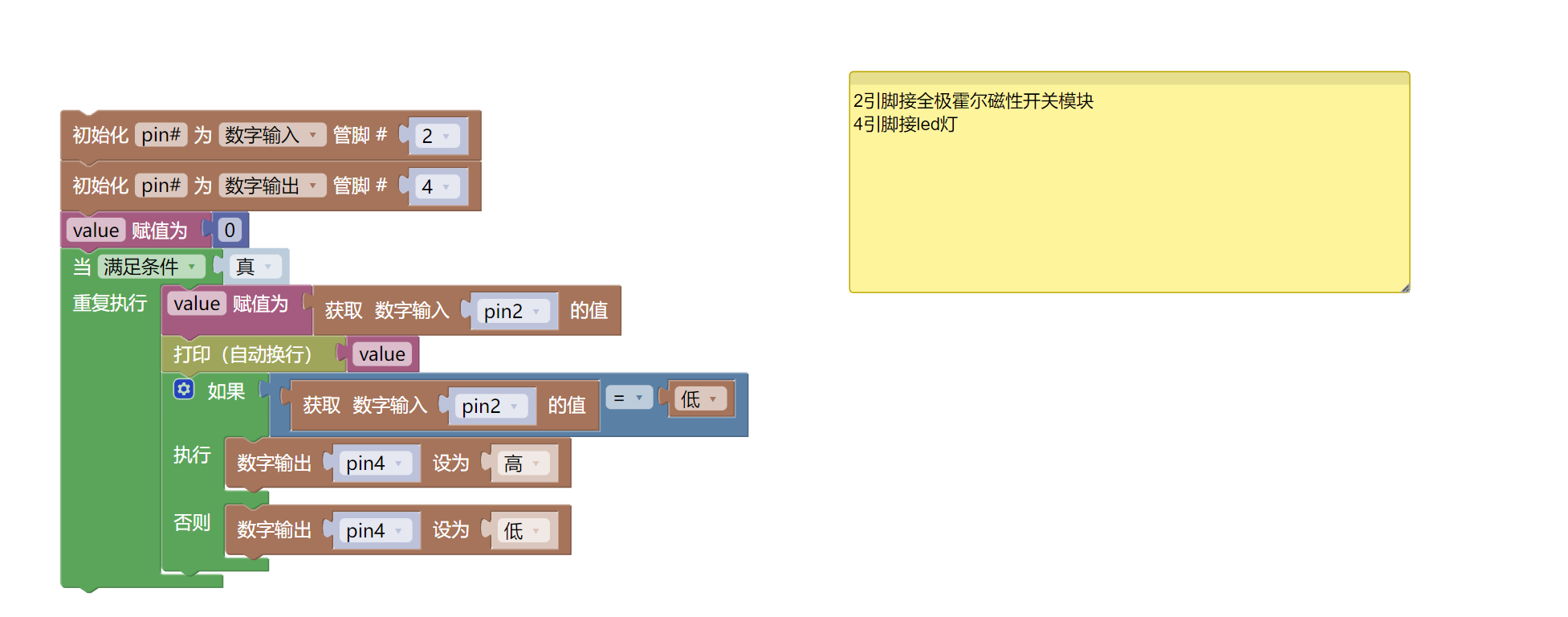

米思齐 Mixly 示例程序（图形化语言）
Arduino测试环境搭建
视频教程

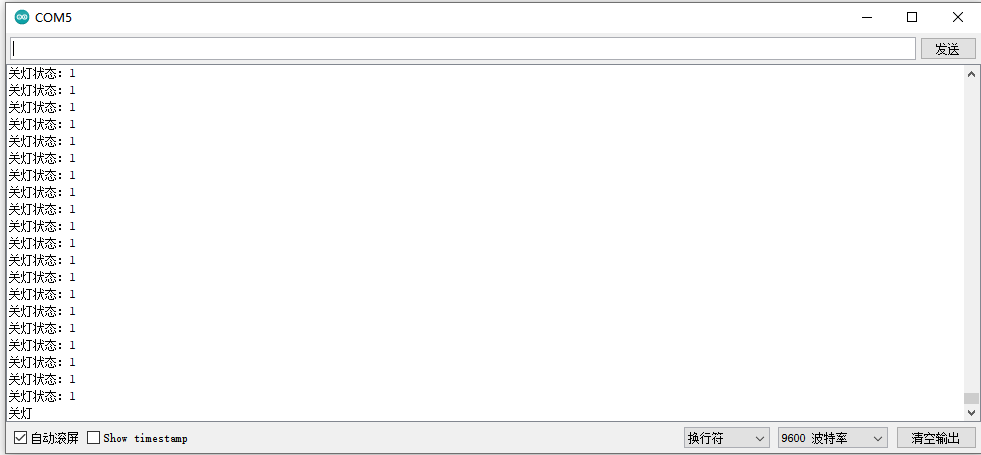

测试结论

1、介绍 点这里回到目录

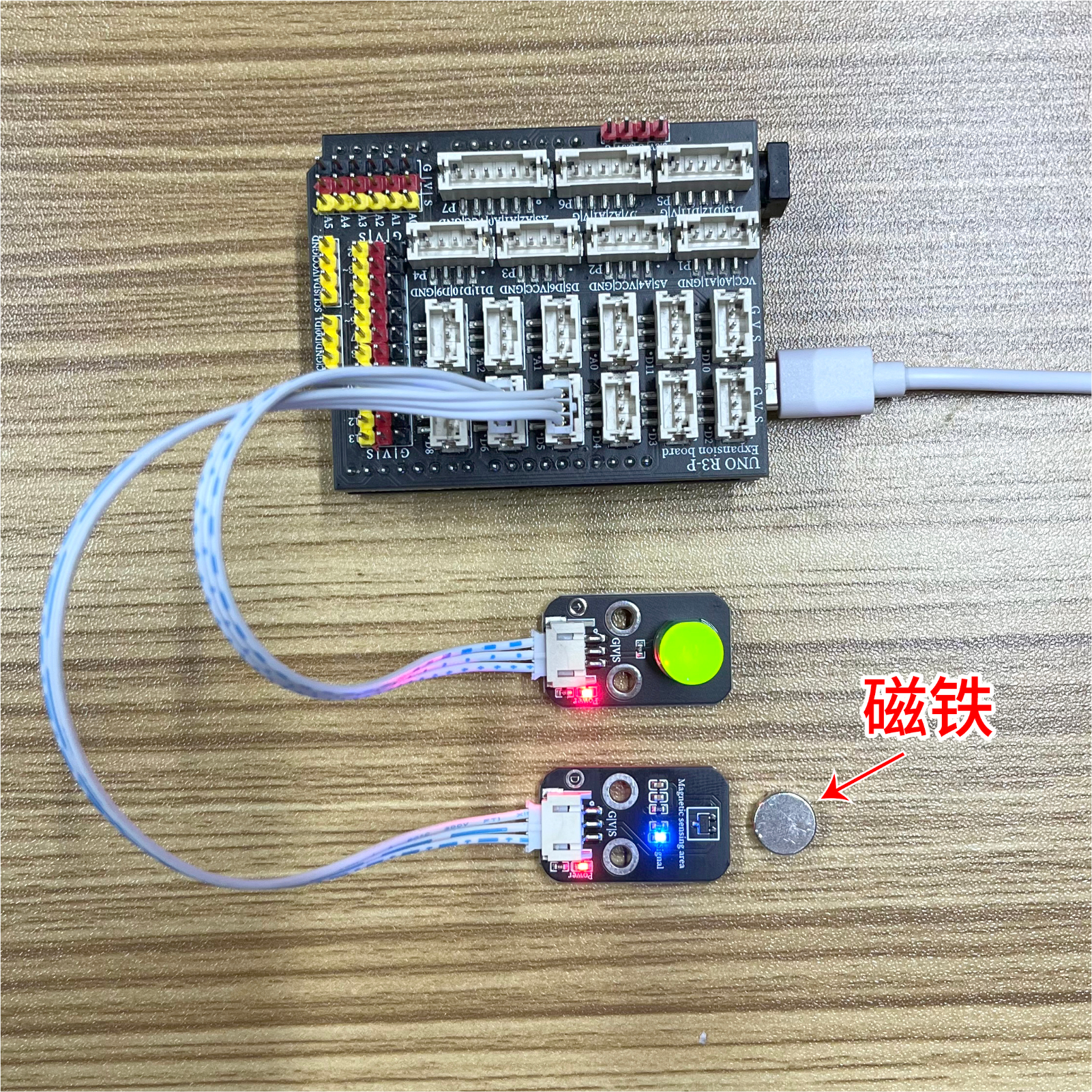

全极霍尔磁性传感器是根据霍尔效应制作的一种磁场传感器。全极霍尔效应是磁电效应的一种。当磁铁接近其冲刺表面时，开关输出低电平; 当磁铁移开时，开关输出高电平。

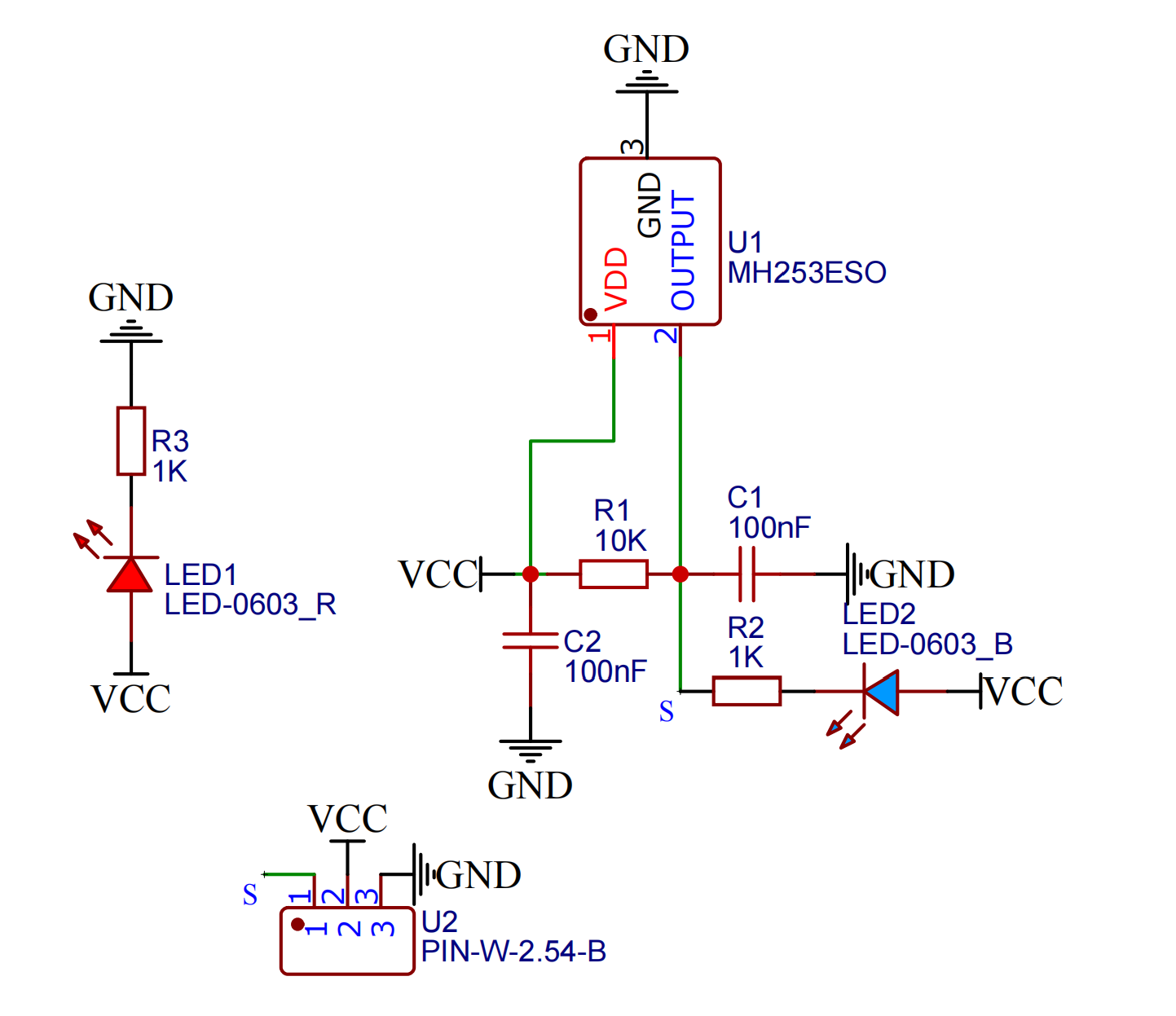

2、原理图点这里回到目录

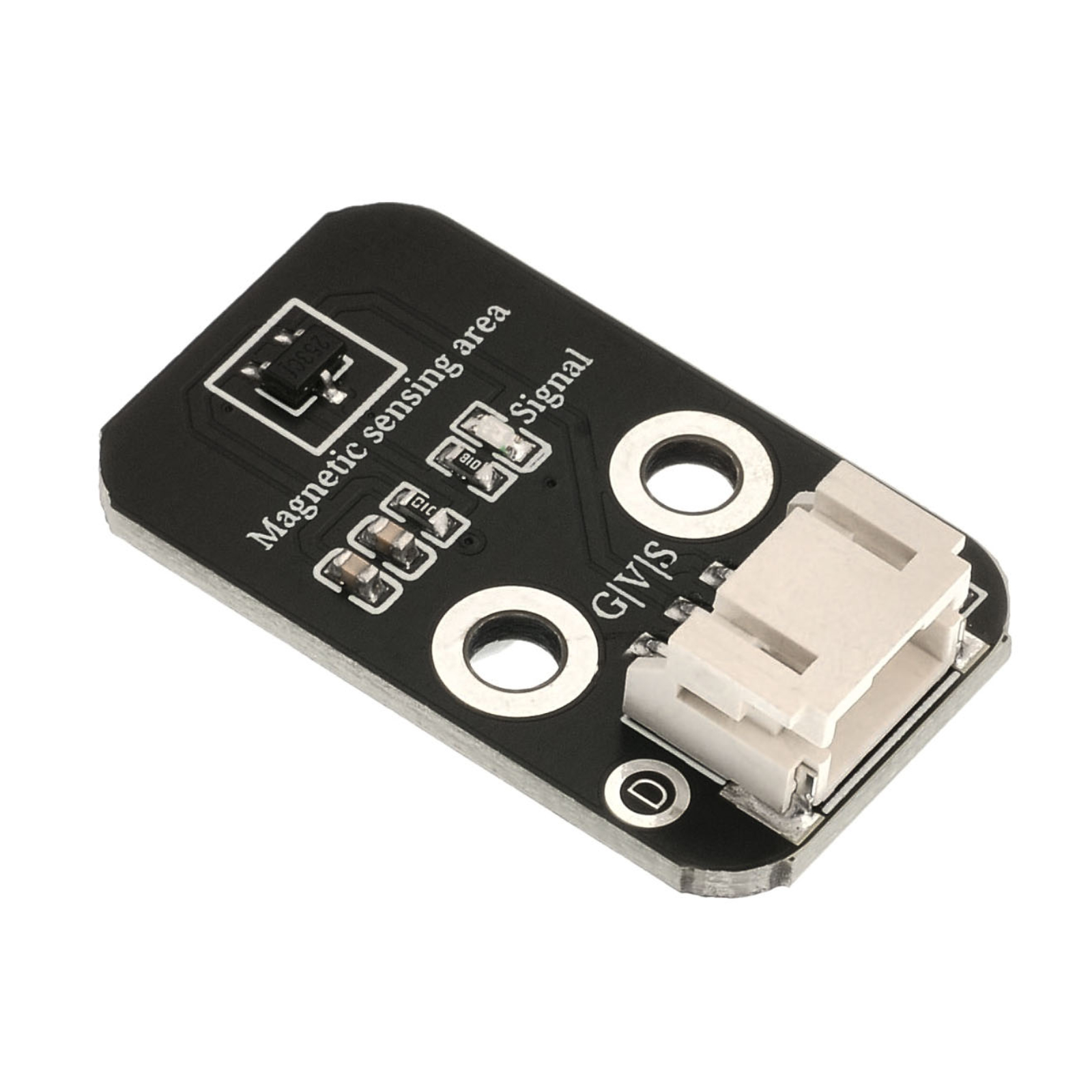

HS-S40P 霍尔磁性传感器

3、模块参数点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：双螺丝固定

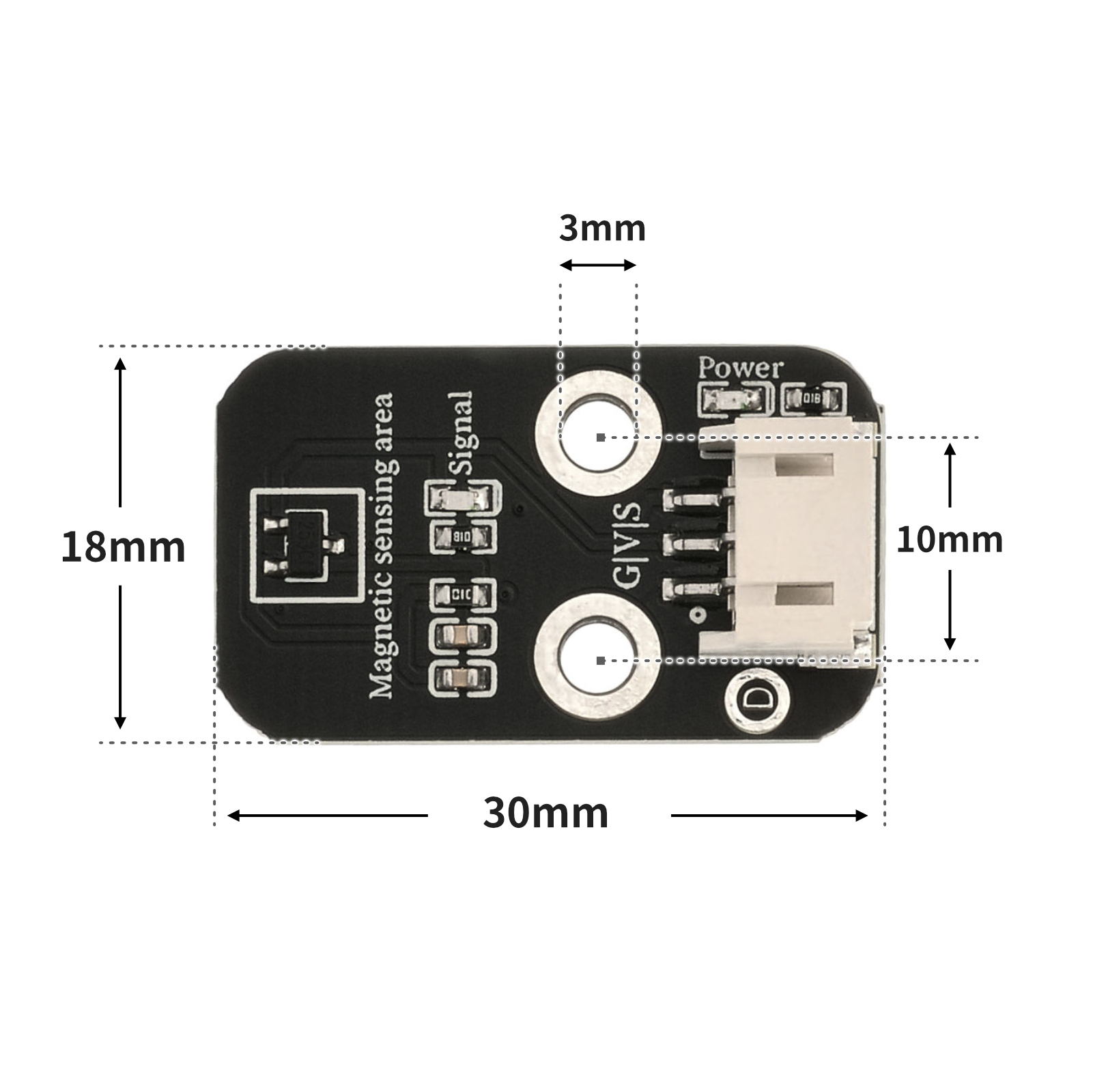

4、电路板尺寸点这里回到目录

HS-S40P 霍尔磁性传感器

5、Arduino IDE示例程序点这里回到目录

示例程序(UNO开发板)：点击下载

volatile int value;

void setup(){
  Serial.begin(9600);
  value = 0;
  pinMode(5, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){
  value = digitalRead(5);
  Serial.print("串口值：");
  Serial.println(value);
  delay(1000);
  if (digitalRead(5) == 0) {
    digitalWrite(6,HIGH);

  } else {
    digitalWrite(6,LOW);

  }

}

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

import machine

pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
value = 0
while True:
value = pin2.value()
print(value)
if pin2.value() == 0:
pin4.value(1)
else:
pin4.value(0)
